1 Požární a technické informace HASIL a.s. Gen. Sochora 6176/6a Ostrava Poruba

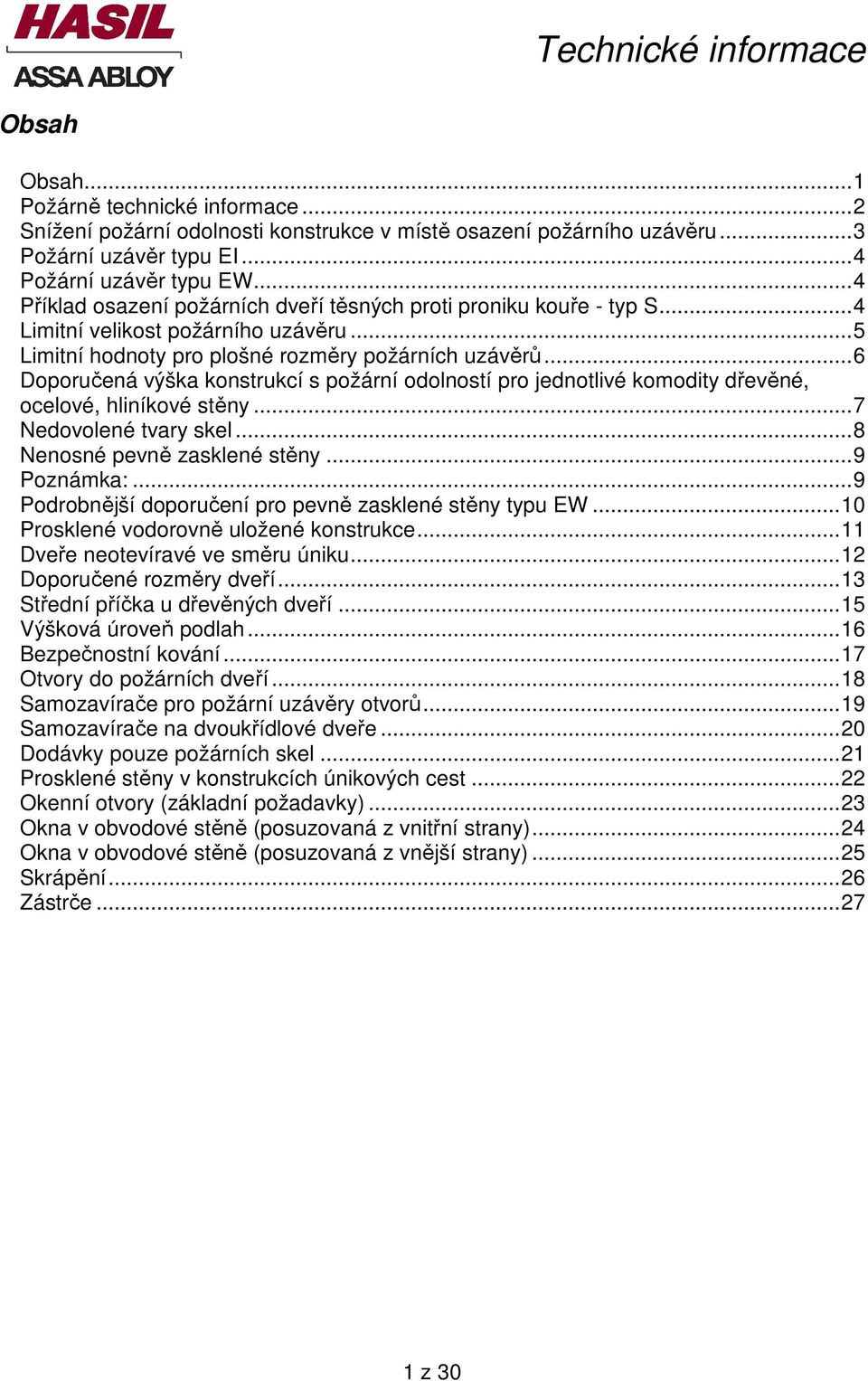

2 Obsah Obsah...1 Požárně technické informace...2 Snížení požární odolnosti konstrukce v místě osazení požárního uzávěru...3 Požární uzávěr typu EI...4 Požární uzávěr typu EW...4 Příklad osazení požárních dveří těsných proti proniku kouře - typ S...4 Limitní velikost požárního uzávěru...5 Limitní hodnoty pro plošné rozměry požárních uzávěrů...6 Doporučená výška konstrukcí s požární odolností pro jednotlivé komodity dřevěné, ocelové, hliníkové stěny...7 Nedovolené tvary skel...8 Nenosné pevně zasklené stěny...9 Poznámka:...9 Podrobnější doporučení pro pevně zasklené stěny typu EW...10 Prosklené vodorovně uložené konstrukce...11 Dveře neotevíravé ve směru úniku...12 Doporučené rozměry dveří...13 Střední příčka u dřevěných dveří...15 Výšková úroveň podlah...16 Bezpečnostní kování...17 Otvory do požárních dveří...18 Samozavírače pro požární uzávěry otvorů...19 Samozavírače na dvoukřídlové dveře...20 Dodávky pouze požárních skel...21 Prosklené stěny v konstrukcích únikových cest...22 Okenní otvory (základní požadavky)...23 Okna v obvodové stěně (posuzovaná z vnitřní strany)...24 Okna v obvodové stěně (posuzovaná z vnější strany)...25 Skrápění...26 Zástrče z 30

3 Společnost HASIL předkládá odborné veřejnosti další soubor technických informací, které se vztahují k problematice požárně dělicích konstrukcí ve stavebních objektech v návaznosti na praktické znalosti aplikací a využití široké škály provedení konstrukcí s požární odolností přizpůsobených požadavku zákazníka. Požárně technické informace Norma ČSN byla vydána zejména pro zajištění souladu tuzemských předpisů z oblasti požární bezpečnosti staveb s předpisy schválenými v zemích EU (především jednotné označení požární odolnosti konstrukcí a prokazování požární odolnosti výrobků). Norma dále akceptuje nové trendy a detailně rozvádí některá ustanovení kmenových norem požární bezpečnosti. V revizi ČSN je mimo jiné zohledněn nový systém hodnocení reakce na oheň. a) nenosné požární stěny : EI (t) (příčky) EW (t) E (t) b) požární stropy : REI (t) RE (t) c) obvodové stěny s požární odolností : 1) posuzované z vnitřní strany REW (t) 2) posuzované z vnější strany REI (t) d) požární uzávěry otvorů : EI (t) nebo EI (t) -C EW (t) nebo EW (t) -C SC EI (t)-sc nebo EW (t)-sc Poznámky : (t) - hodnota požární odolnosti v minutách (15 až 90 minut pro požární uzávěry otvorů a nenosné obvodové stěny, až 180 minut pro požární stěny příp. stropy) DP1 konstrukce složená z materiálů nezvyšujících v požadované době požární odolnosti intenzitu požáru DP2 uvnitř konstrukce obsahuje hořlavé materiály, celá konstrukce však nezvyšuje v požadované době požární odolnosti intenzitu požáru DP3 konstrukce z hořlavých materiálů zvyšující v požadované době požární odolnosti intenzitu požáru R - označení pro únosnost konstrukce (není ve výrobním programu fy HASIL) E - označení pro celistvost konstrukce I - označení pro konstrukce s požárně izolačními vlastnostmi W - označení pro konstrukce s omezenou hustotou tepelného toku či radiace z povrchu S a,s m - označení pro kouřotěsné konstrukce C - označení pro konstrukce osazené samozavíracím zařízením M označení mechanické odolnosti kce. (není ve výrobním programu fy HASIL) 2 z 30

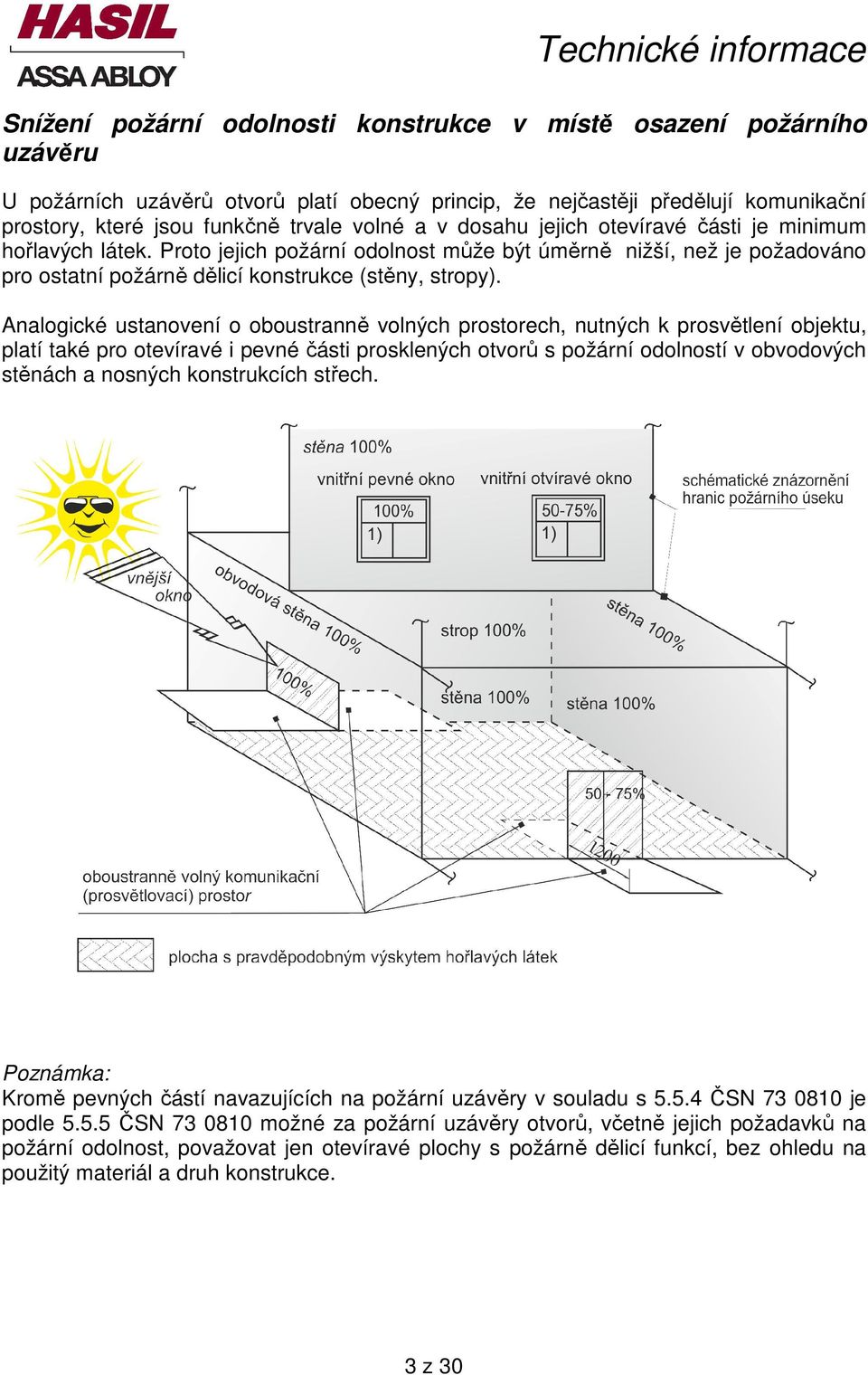

4 Snížení požární odolnosti konstrukce v místě osazení požárního uzávěru U požárních uzávěrů otvorů platí obecný princip, že nejčastěji předělují komunikační prostory, které jsou funkčně trvale volné a v dosahu jejich otevíravé části je minimum hořlavých látek. Proto jejich požární odolnost může být úměrně nižší, než je požadováno pro ostatní požárně dělicí konstrukce (stěny, stropy). Analogické ustanovení o oboustranně volných prostorech, nutných k prosvětlení objektu, platí také pro otevíravé i pevné části prosklených otvorů s požární odolností v obvodových stěnách a nosných konstrukcích střech. Poznámka: Kromě pevných částí navazujících na požární uzávěry v souladu s ČSN je podle ČSN možné za požární uzávěry otvorů, včetně jejich požadavků na požární odolnost, považovat jen otevíravé plochy s požárně dělicí funkcí, bez ohledu na použitý materiál a druh konstrukce. 3 z 30

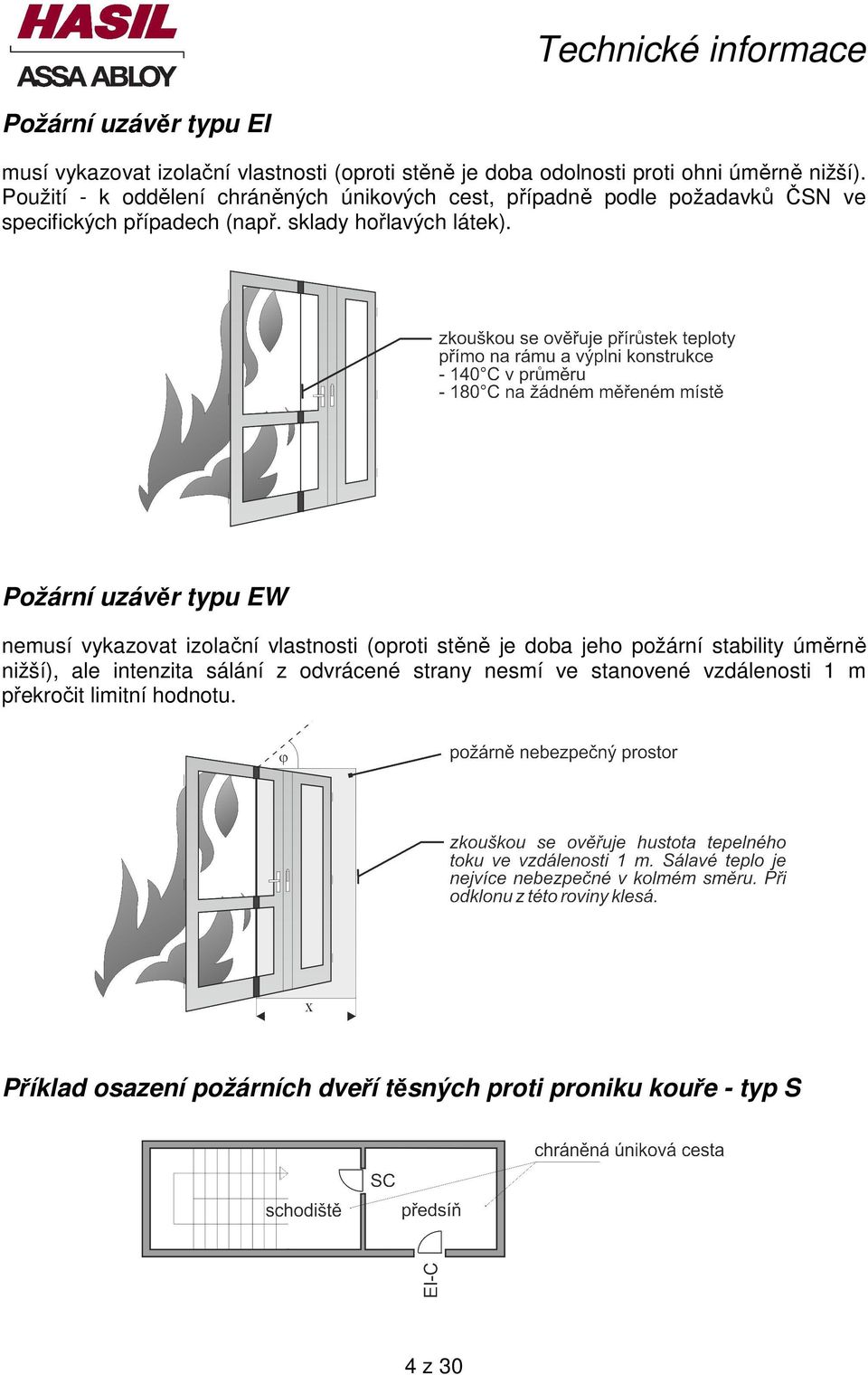

5 Požární uzávěr typu EI musí vykazovat izolační vlastnosti (oproti stěně je doba odolnosti proti ohni úměrně nižší). Použití - k oddělení chráněných únikových cest, případně podle požadavků ČSN ve specifických případech (např. sklady hořlavých látek). Požární uzávěr typu EW nemusí vykazovat izolační vlastnosti (oproti stěně je doba jeho požární stability úměrně nižší), ale intenzita sálání z odvrácené strany nesmí ve stanovené vzdálenosti 1 m překročit limitní hodnotu. Příklad osazení požárních dveří těsných proti proniku kouře - typ S 4 z 30

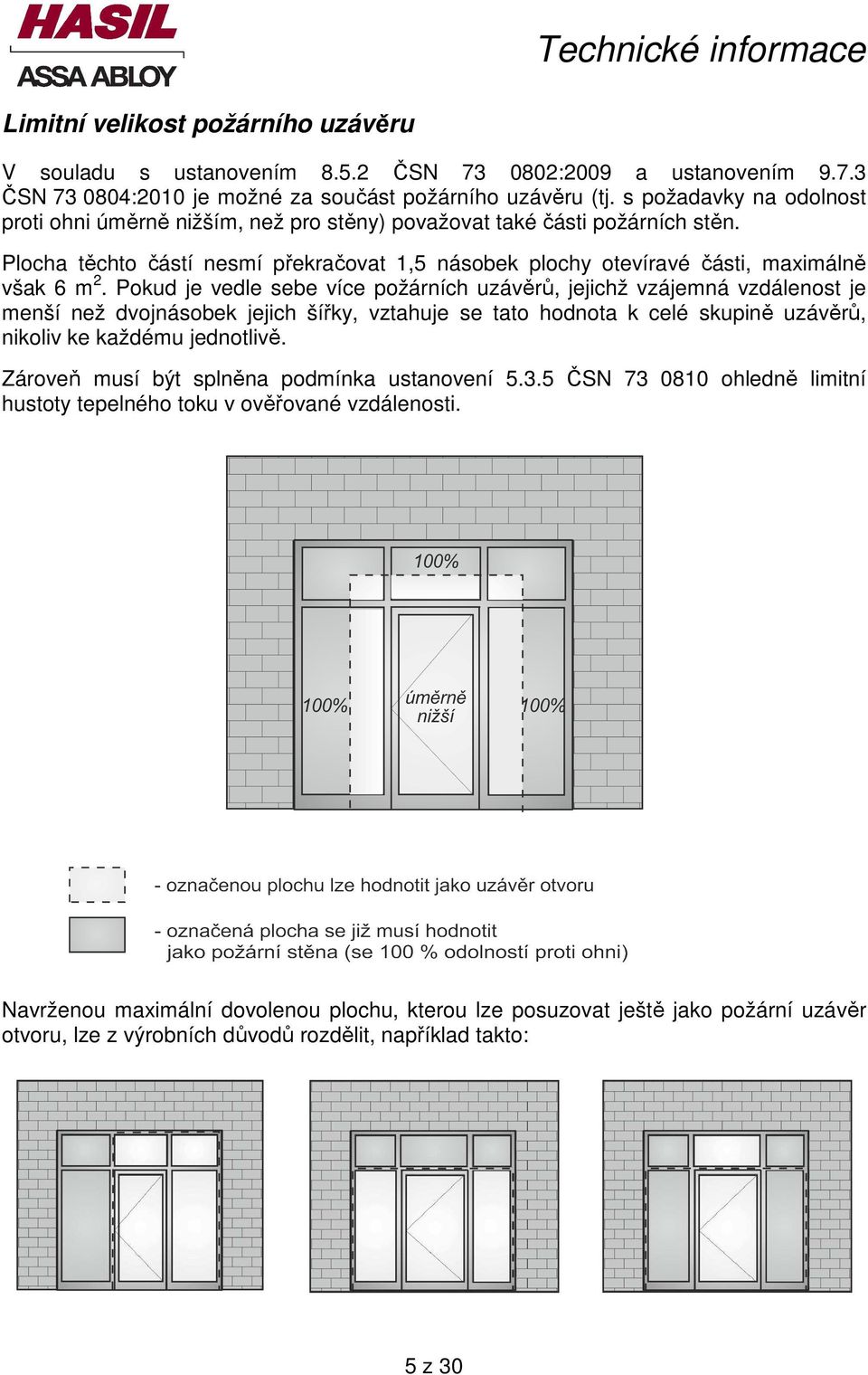

6 Limitní velikost požárního uzávěru V souladu s ustanovením ČSN :2009 a ustanovením ČSN :2010 je možné za součást požárního uzávěru (tj. s požadavky na odolnost proti ohni úměrně nižším, než pro stěny) považovat také části požárních stěn. Plocha těchto částí nesmí překračovat 1,5 násobek plochy otevíravé části, maximálně však 6 m 2. Pokud je vedle sebe více požárních uzávěrů, jejichž vzájemná vzdálenost je menší než dvojnásobek jejich šířky, vztahuje se tato hodnota k celé skupině uzávěrů, nikoliv ke každému jednotlivě. Zároveň musí být splněna podmínka ustanovení ČSN ohledně limitní hustoty tepelného toku v ověřované vzdálenosti. Navrženou maximální dovolenou plochu, kterou lze posuzovat ještě jako požární uzávěr otvoru, lze z výrobních důvodů rozdělit, například takto: 5 z 30

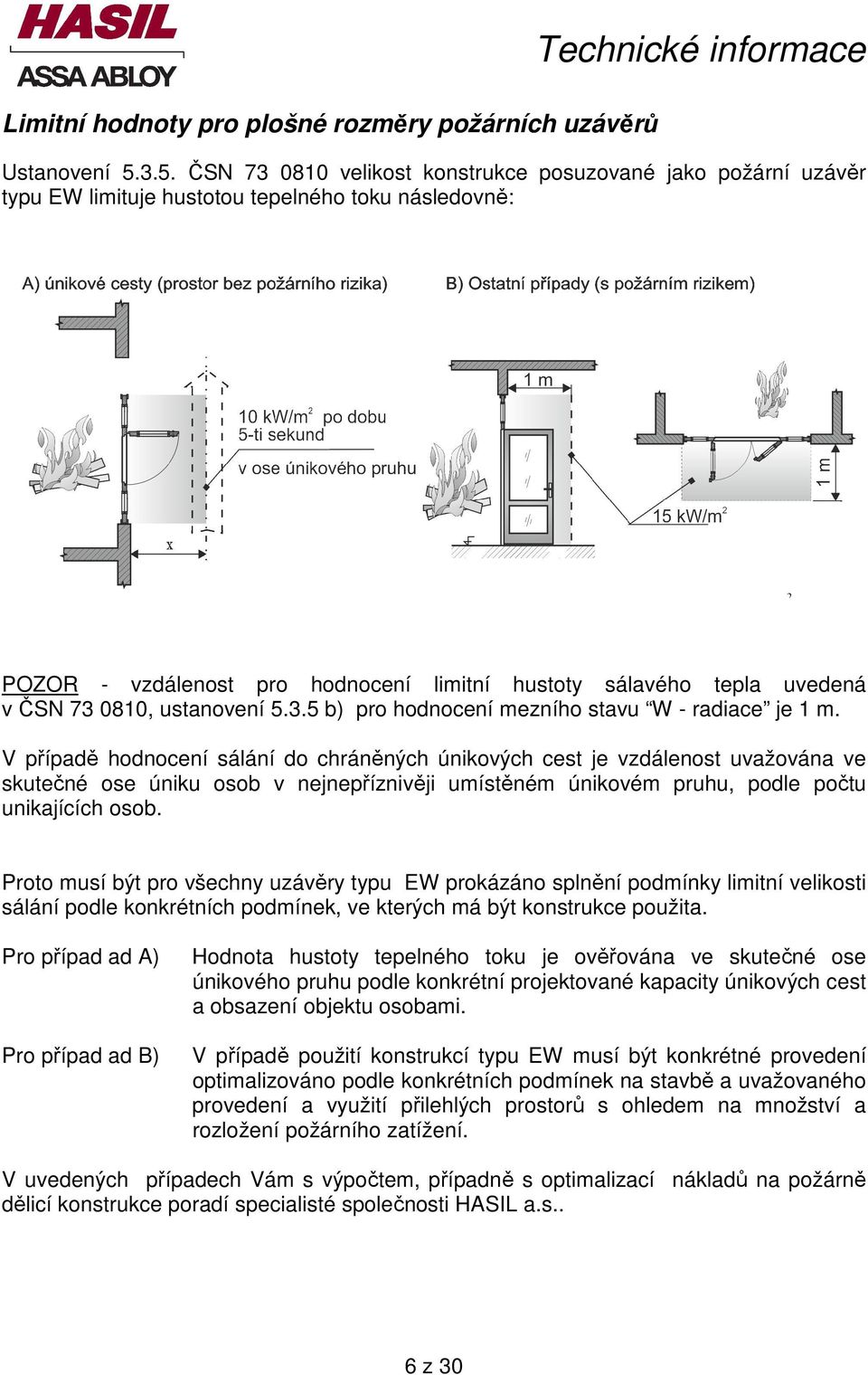

7 Limitní hodnoty pro plošné rozměry požárních uzávěrů Technické informace Ustanovení ČSN velikost konstrukce posuzované jako požární uzávěr typu EW limituje hustotou tepelného toku následovně: POZOR - vzdálenost pro hodnocení limitní hustoty sálavého tepla uvedená v ČSN , ustanovení b) pro hodnocení mezního stavu W - radiace je 1 m. V případě hodnocení sálání do chráněných únikových cest je vzdálenost uvažována ve skutečné ose úniku osob v nejnepříznivěji umístěném únikovém pruhu, podle počtu unikajících osob. Proto musí být pro všechny uzávěry typu EW prokázáno splnění podmínky limitní velikosti sálání podle konkrétních podmínek, ve kterých má být konstrukce použita. Pro případ ad A) Pro případ ad B) Hodnota hustoty tepelného toku je ověřována ve skutečné ose únikového pruhu podle konkrétní projektované kapacity únikových cest a obsazení objektu osobami. V případě použití konstrukcí typu EW musí být konkrétné provedení optimalizováno podle konkrétních podmínek na stavbě a uvažovaného provedení a využití přilehlých prostorů s ohledem na množství a rozložení požárního zatížení. V uvedených případech Vám s výpočtem, případně s optimalizací nákladů na požárně dělicí konstrukce poradí specialisté společnosti HASIL a.s.. 6 z 30

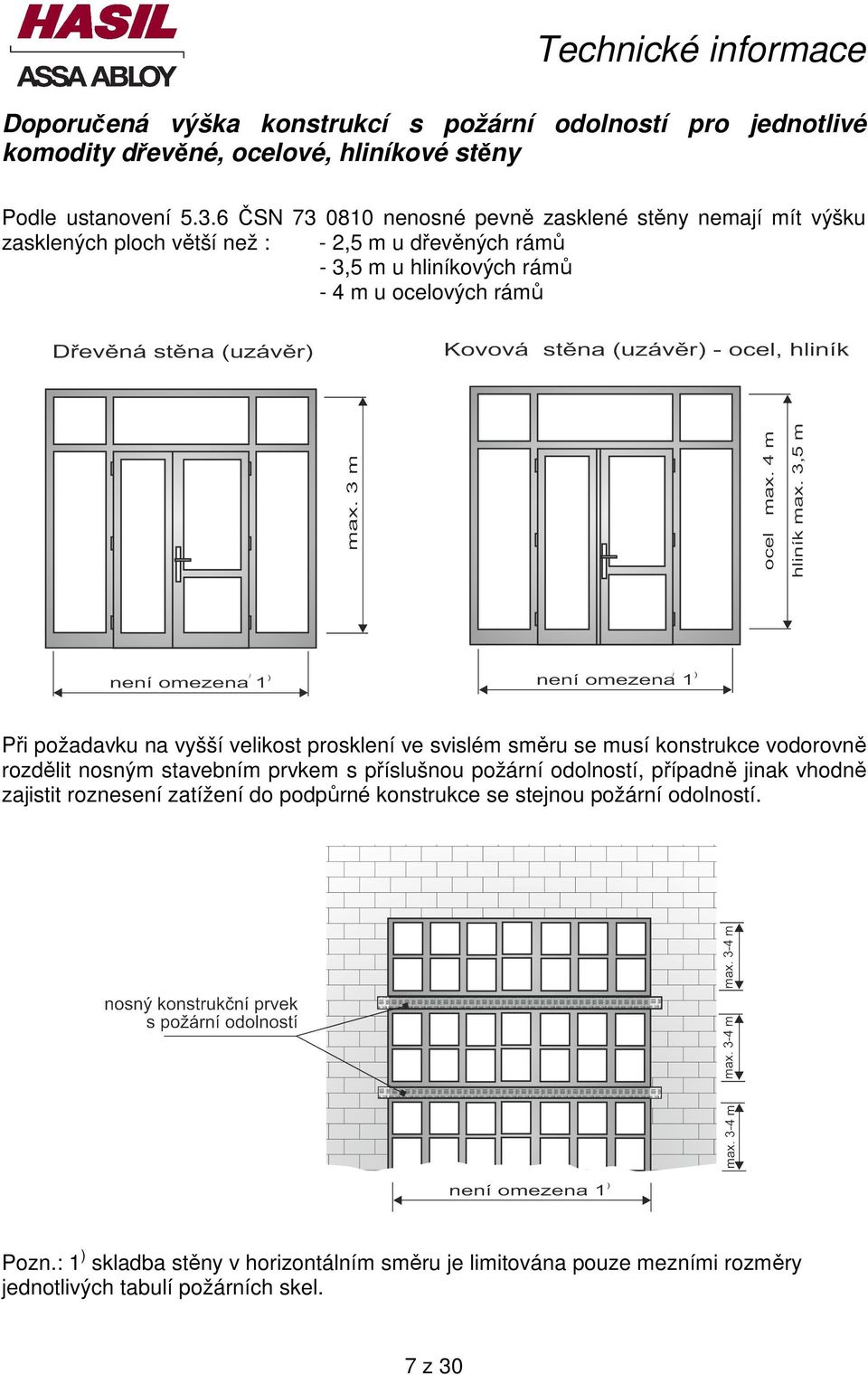

8 Doporučená výška konstrukcí s požární odolností pro jednotlivé komodity dřevěné, ocelové, hliníkové stěny Podle ustanovení ČSN nenosné pevně zasklené stěny nemají mít výšku zasklených ploch větší než : - 2,5 m u dřevěných rámů - 3,5 m u hliníkových rámů - 4 m u ocelových rámů Při požadavku na vyšší velikost prosklení ve svislém směru se musí konstrukce vodorovně rozdělit nosným stavebním prvkem s příslušnou požární odolností, případně jinak vhodně zajistit roznesení zatížení do podpůrné konstrukce se stejnou požární odolností. Pozn.: 1 ) skladba stěny v horizontálním směru je limitována pouze mezními rozměry jednotlivých tabulí požárních skel. 7 z 30

9 Nedovolené tvary skel V plošném členění výrobku jsou někdy navržena skla, jejichž tvar je s ohledem na vlastnosti vrstvených požárních skel nevhodný (zejména křehkost), nebo jsou požadovány rozměry a tvary skel, které není možné s ohledem na opracovatelnost splnit. Na základě našich praktických zkušeností s chováním požárních skel při zkouškách dynamického namáhání nebo řezání skel malých rozměrů doporučujeme konečné tvary nebo rozměry skel konzultovat s pracovníky technického oddělení společnosti HASIL a.s.. Legenda : P - možnost prasknutí skla K - nevhodná konkávní křivka (platí pro vrstvená skla) u speciálních druhů skel je možné vytvořit nestandardní tvar S ohledem na rozvoj v oblasti stavebních výrobků doporučujeme VŽDY konzultovat atypické provedení s pracovníky Hasil a.s., kteří sledují aktuální novinky v oblasti prosklení s požární odolností a pomohou Vám najít optimální řešení. 8 z 30

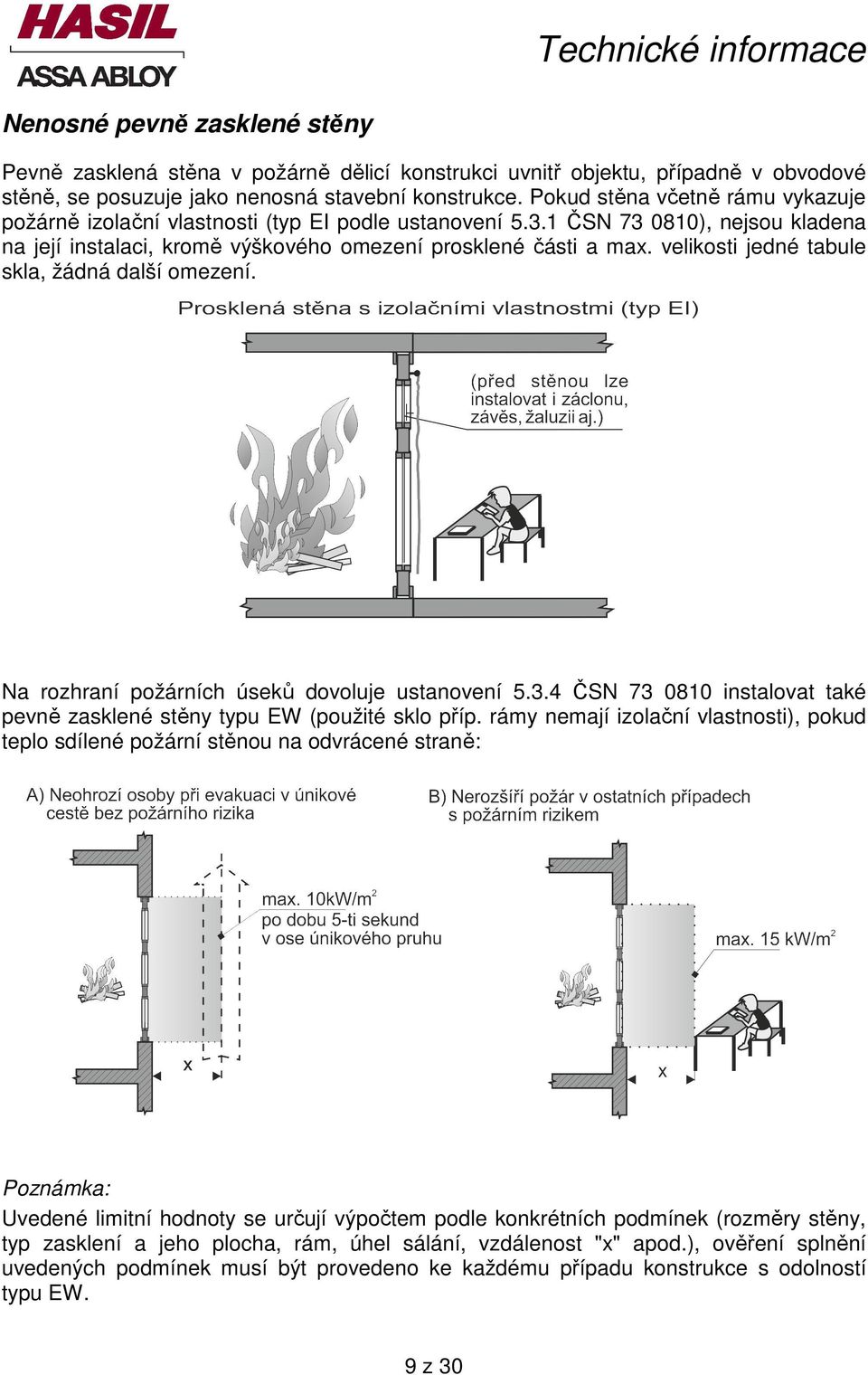

10 Nenosné pevně zasklené stěny Pevně zasklená stěna v požárně dělicí konstrukci uvnitř objektu, případně v obvodové stěně, se posuzuje jako nenosná stavební konstrukce. Pokud stěna včetně rámu vykazuje požárně izolační vlastnosti (typ EI podle ustanovení ČSN ), nejsou kladena na její instalaci, kromě výškového omezení prosklené části a max. velikosti jedné tabule skla, žádná další omezení. Na rozhraní požárních úseků dovoluje ustanovení ČSN instalovat také pevně zasklené stěny typu EW (použité sklo příp. rámy nemají izolační vlastnosti), pokud teplo sdílené požární stěnou na odvrácené straně: Poznámka: Uvedené limitní hodnoty se určují výpočtem podle konkrétních podmínek (rozměry stěny, typ zasklení a jeho plocha, rám, úhel sálání, vzdálenost "x" apod.), ověření splnění uvedených podmínek musí být provedeno ke každému případu konstrukce s odolností typu EW. 9 z 30

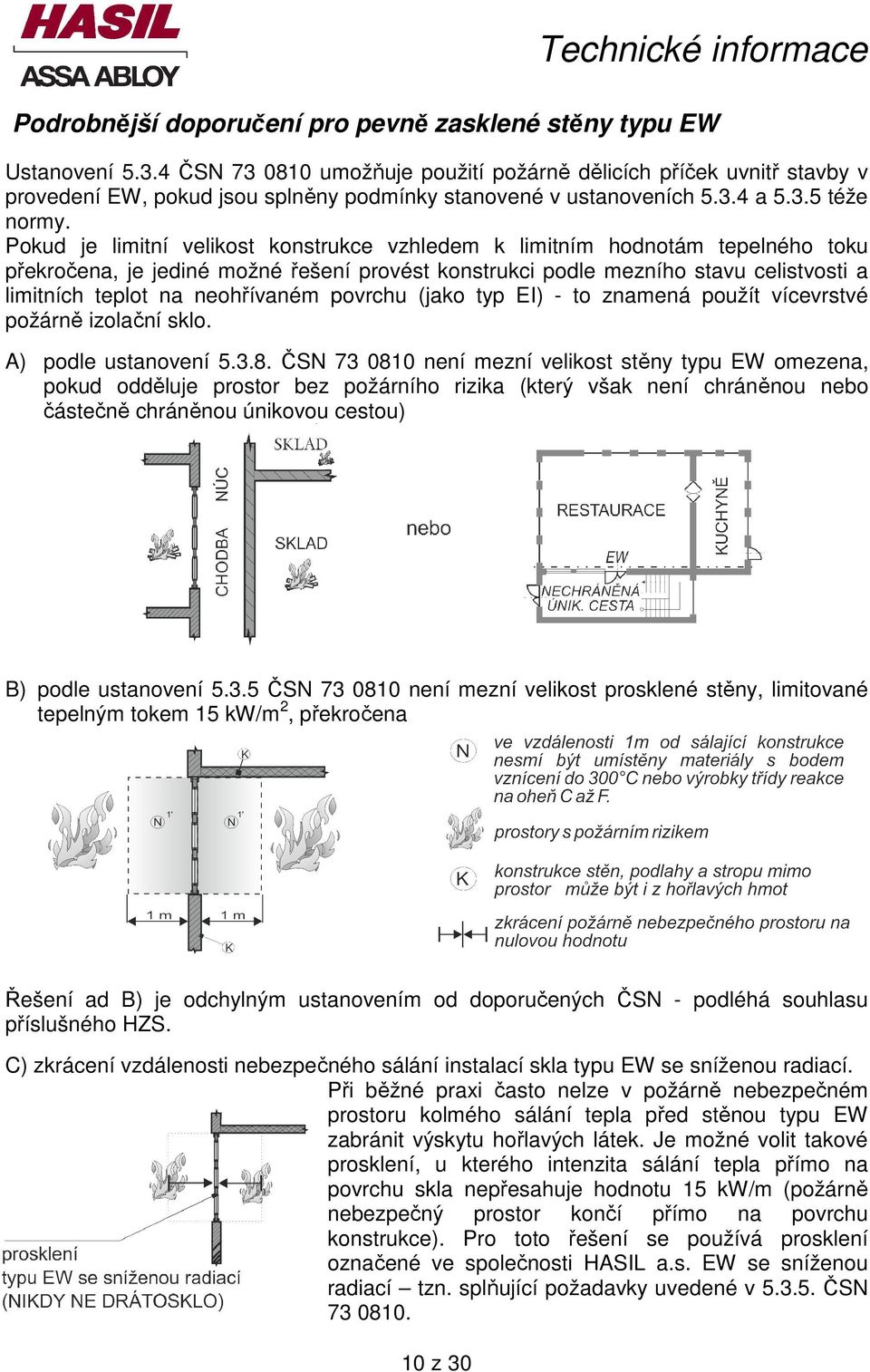

11 Podrobnější doporučení pro pevně zasklené stěny typu EW Ustanovení ČSN umožňuje použití požárně dělicích příček uvnitř stavby v provedení EW, pokud jsou splněny podmínky stanovené v ustanoveních a téže normy. Pokud je limitní velikost konstrukce vzhledem k limitním hodnotám tepelného toku překročena, je jediné možné řešení provést konstrukci podle mezního stavu celistvosti a limitních teplot na neohřívaném povrchu (jako typ EI) - to znamená použít vícevrstvé požárně izolační sklo. A) podle ustanovení ČSN není mezní velikost stěny typu EW omezena, pokud odděluje prostor bez požárního rizika (který však není chráněnou nebo částečně chráněnou únikovou cestou) B) podle ustanovení ČSN není mezní velikost prosklené stěny, limitované tepelným tokem 15 kw/m 2, překročena Řešení ad B) je odchylným ustanovením od doporučených ČSN - podléhá souhlasu příslušného HZS. C) zkrácení vzdálenosti nebezpečného sálání instalací skla typu EW se sníženou radiací. Při běžné praxi často nelze v požárně nebezpečném prostoru kolmého sálání tepla před stěnou typu EW zabránit výskytu hořlavých látek. Je možné volit takové prosklení, u kterého intenzita sálání tepla přímo na povrchu skla nepřesahuje hodnotu 15 kw/m (požárně nebezpečný prostor končí přímo na povrchu konstrukce). Pro toto řešení se používá prosklení označené ve společnosti HASIL a.s. EW se sníženou radiací tzn. splňující požadavky uvedené v ČSN z 30

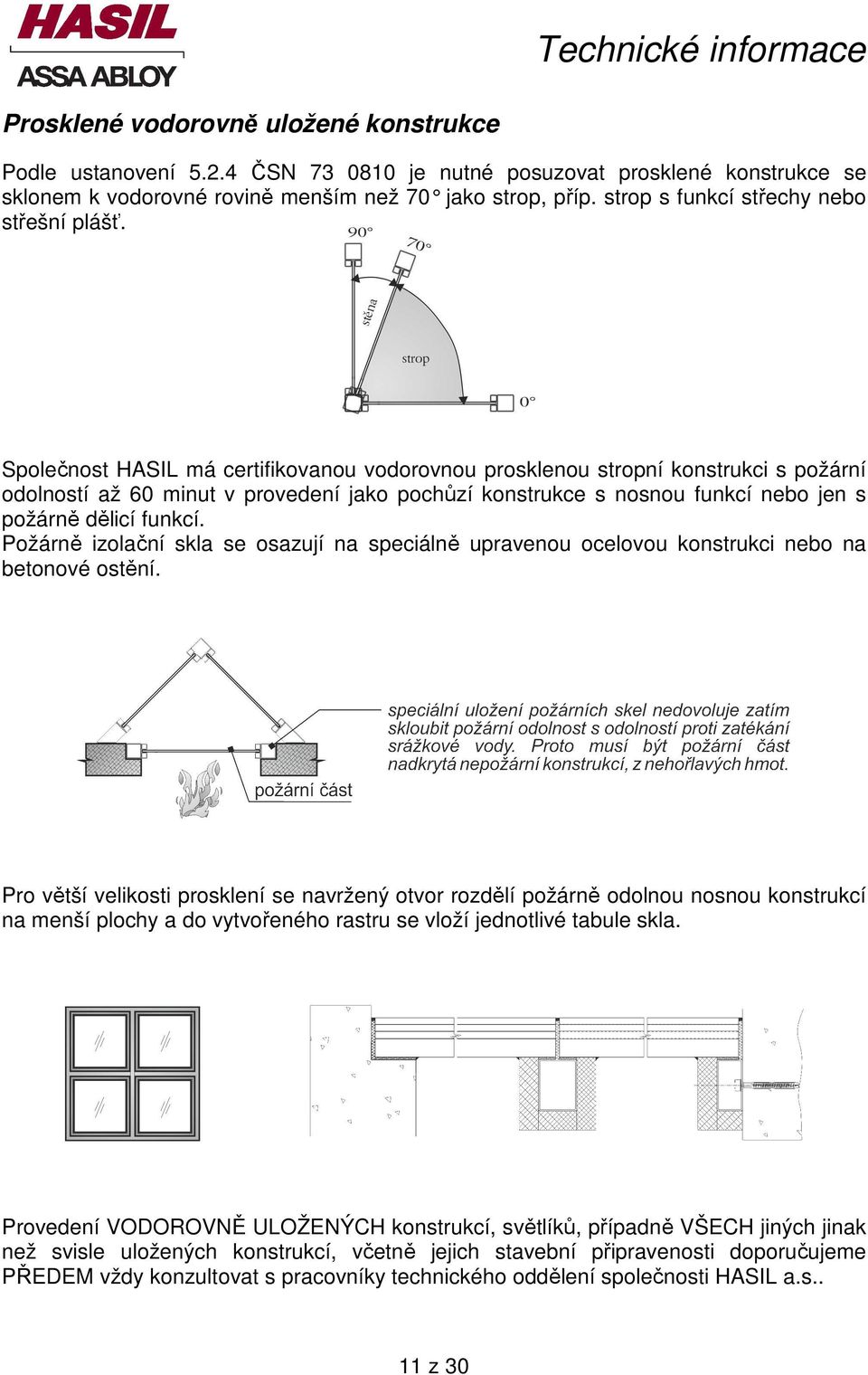

12 Prosklené vodorovně uložené konstrukce Podle ustanovení ČSN je nutné posuzovat prosklené konstrukce se sklonem k vodorovné rovině menším než 70 jako strop, příp. strop s funkcí střechy nebo střešní plášť. Společnost HASIL má certifikovanou vodorovnou prosklenou stropní konstrukci s požární odolností až 60 minut v provedení jako pochůzí konstrukce s nosnou funkcí nebo jen s požárně dělicí funkcí. Požárně izolační skla se osazují na speciálně upravenou ocelovou konstrukci nebo na betonové ostění. Pro větší velikosti prosklení se navržený otvor rozdělí požárně odolnou nosnou konstrukcí na menší plochy a do vytvořeného rastru se vloží jednotlivé tabule skla. Provedení VODOROVNĚ ULOŽENÝCH konstrukcí, světlíků, případně VŠECH jiných jinak než svisle uložených konstrukcí, včetně jejich stavební připravenosti doporučujeme PŘEDEM vždy konzultovat s pracovníky technického oddělení společnosti HASIL a.s.. 11 z 30

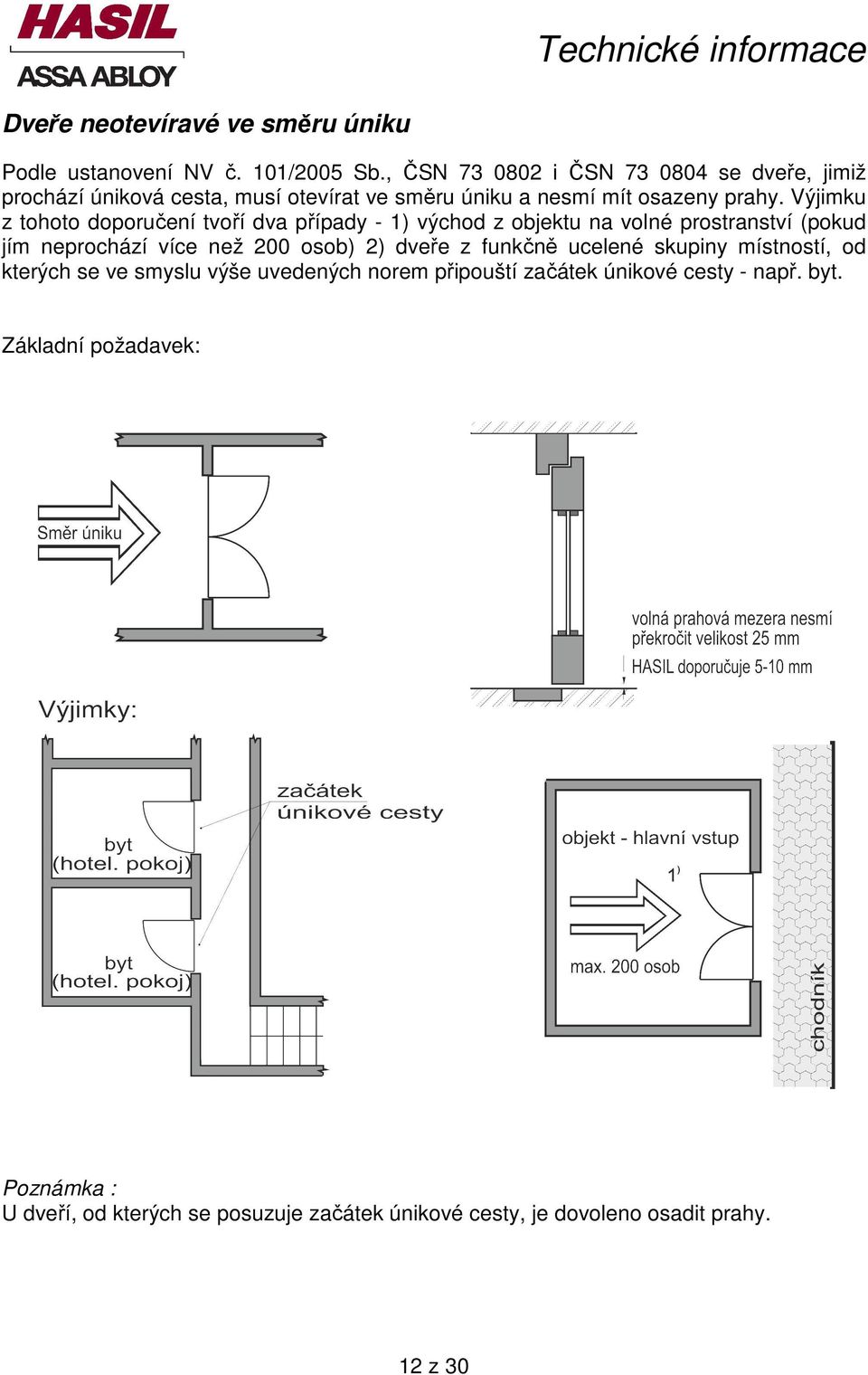

13 Dveře neotevíravé ve směru úniku Podle ustanovení NV č. 101/2005 Sb., ČSN i ČSN se dveře, jimiž prochází úniková cesta, musí otevírat ve směru úniku a nesmí mít osazeny prahy. Výjimku z tohoto doporučení tvoří dva případy - 1) východ z objektu na volné prostranství (pokud jím neprochází více než 200 osob) 2) dveře z funkčně ucelené skupiny místností, od kterých se ve smyslu výše uvedených norem připouští začátek únikové cesty - např. byt. Základní požadavek: Poznámka : U dveří, od kterých se posuzuje začátek únikové cesty, je dovoleno osadit prahy. 12 z 30

14 Doporučené rozměry dveří Podle ČSN se doporučuje nejmenší šířka dveří na únikové cestě 600 mm a na chráněné únikové cestě 800 mm. Nejmenší doporučená podchodná výška je 2000 mm a u změn staveb 1900 mm pokud není úniková cesta součástí rekonstrukce. Pokud plocha křídla požárního uzávěru, kterým vede jediná úniková nebo zásahová cesta překračuje 4 m 2, musí být také křídlo opatřeno průchodem s minimálními rozměry 800 x 1970 mm. 13 z 30

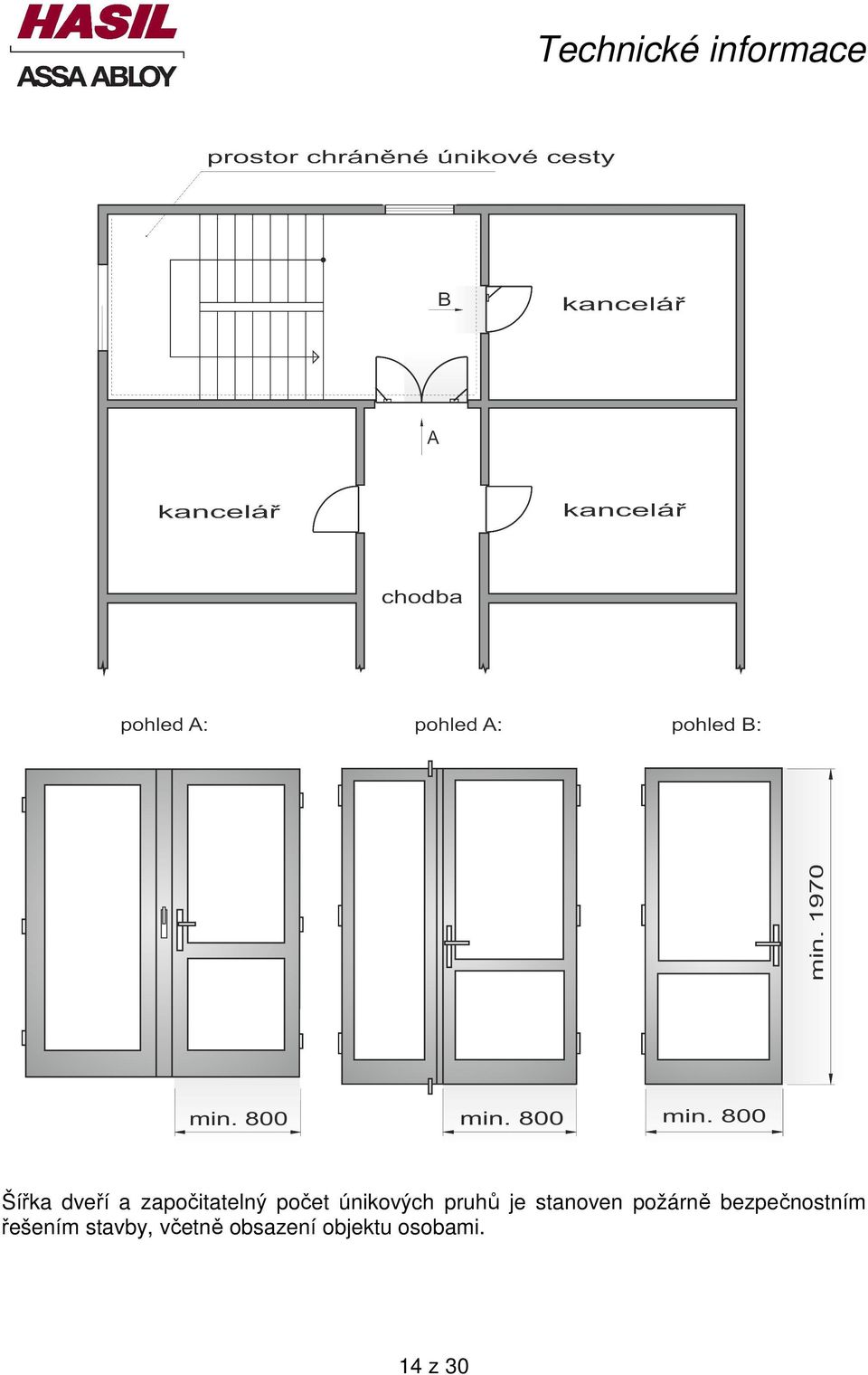

15 Šířka dveří a započitatelný počet únikových pruhů je stanoven požárně bezpečnostním řešením stavby, včetně obsazení objektu osobami. 14 z 30

16 Střední příčka u dřevěných dveří V předloženém návrhu na provedení výrobku bývá někdy otevíravé dveřní křídlo dřevěných dveří požadováno bez střední vodorovné příčky. Podle provedených pevnostních zkoušek dřevěných dveřních křídel se při vynechání střední příčky musí zesílit spodní okopový vlys. Velikost okopového vlysu: u dveří se střední příčkou u dveří bez střední příčky X=140 pro výšku dveří do 2099 X=200 pro výšku dveří do 2099 X=240 pro výšku dveří od 2100 X=300 pro výšku dveří od 2100 Maximální velikost jedné tabule skla je závislá na druhu prosklení a požadované požární odolnosti. 15 z 30

17 Výšková úroveň podlah Podle ustanovení ČSN a ČSN musí být podlaha na obou stranách dveří (jimiž prochází úniková cesta) až do vzdálenosti šířky dveřního křídla ve stejné výškové úrovni - kromě dveří na terasu, balkón, pavlač, za nimiž lze nášlapnou vrstvu snížit až o 180 mm. 16 z 30

18 Bezpečnostní kování Podle zásad uvedených v ČSN a ČSN , musí dveře, jimiž prochází úniková cesta umožňovat snadný průchod a svým zajištěním nesmí bránit evakuaci. Zámky blokované speciálními mechanismy musí být v případě požáru samočinně odblokovány. Mimo specifické případy se dveře musejí otvírat ve směru úniku. Dveřní křídla započítaná do kapacity únikových cest se musí dát otevřít uzávěrem jedním pohybem vodorovně ve směru úniku nebo směrem shora dolů. V případě požadavku na instalaci kování, které dovoluje "volné" otevírání pouze z jedné strany (např. klika x koule, nebo madlo x koule, nebo ovládání elektromagnetickými systémy) doporučujeme, aby takové řešení, pokud respektuje zásady volné a plynulé evakuace osob v jednom směru a nebrání zásahu požárních jednotek ve druhém směru, bylo součástí souhlasného stanoviska územně příslušného HZS. 17 z 30

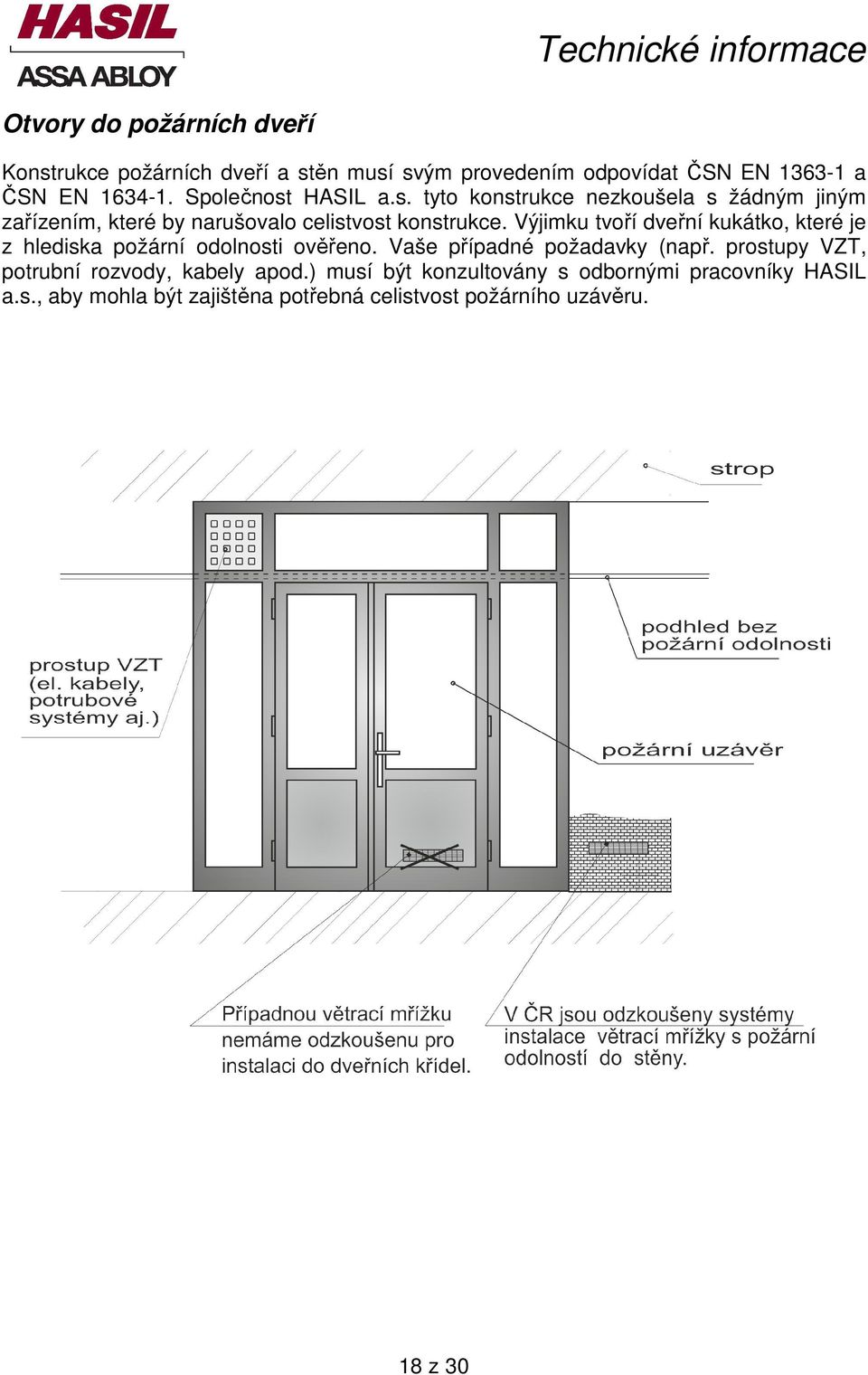

19 Otvory do požárních dveří Konstrukce požárních dveří a stěn musí svým provedením odpovídat ČSN EN a ČSN EN Společnost HASIL a.s. tyto konstrukce nezkoušela s žádným jiným zařízením, které by narušovalo celistvost konstrukce. Výjimku tvoří dveřní kukátko, které je z hlediska požární odolnosti ověřeno. Vaše případné požadavky (např. prostupy VZT, potrubní rozvody, kabely apod.) musí být konzultovány s odbornými pracovníky HASIL a.s., aby mohla být zajištěna potřebná celistvost požárního uzávěru. 18 z 30

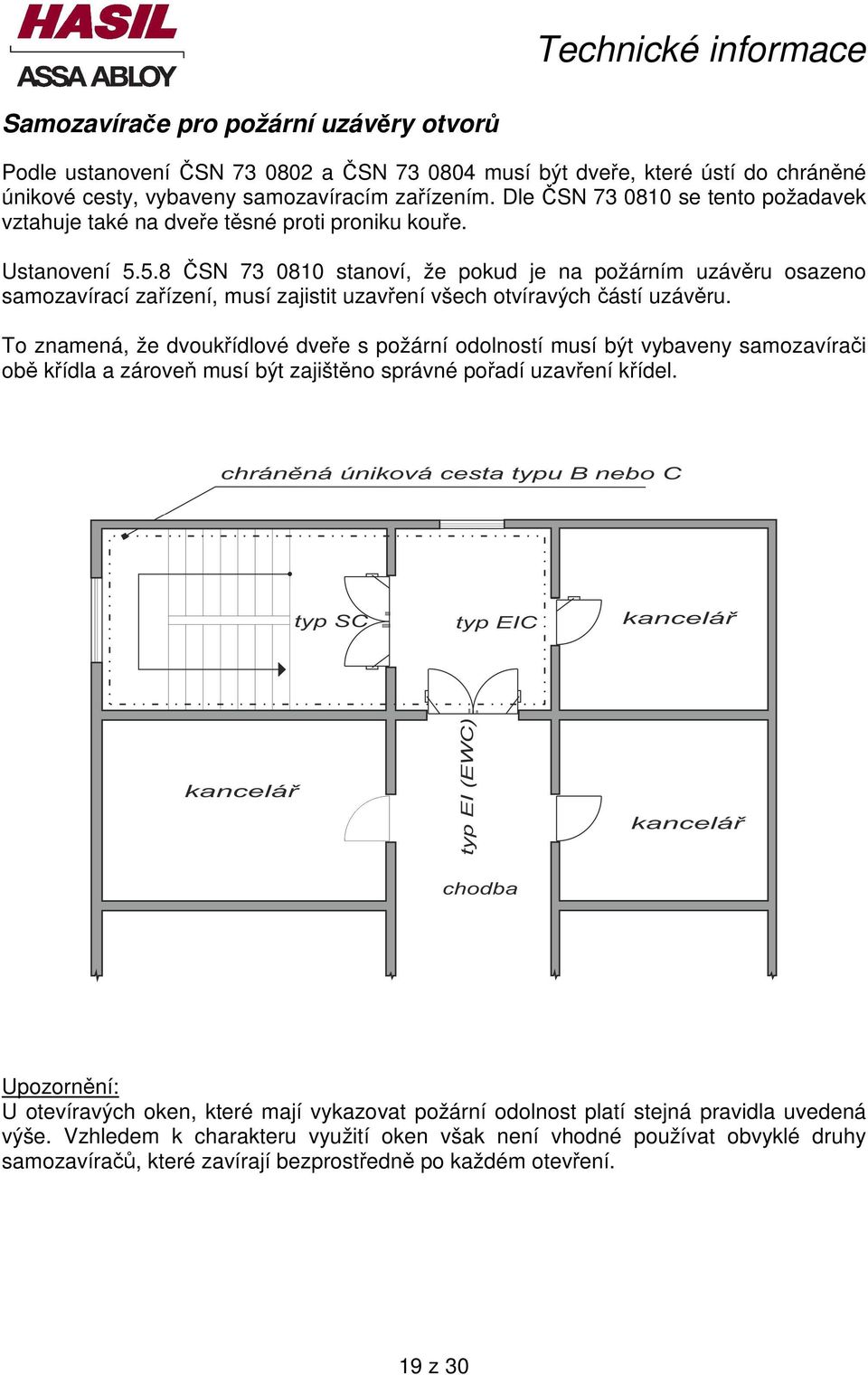

20 Samozavírače pro požární uzávěry otvorů Podle ustanovení ČSN a ČSN musí být dveře, které ústí do chráněné únikové cesty, vybaveny samozavíracím zařízením. Dle ČSN se tento požadavek vztahuje také na dveře těsné proti proniku kouře. Ustanovení ČSN stanoví, že pokud je na požárním uzávěru osazeno samozavírací zařízení, musí zajistit uzavření všech otvíravých částí uzávěru. To znamená, že dvoukřídlové dveře s požární odolností musí být vybaveny samozavírači obě křídla a zároveň musí být zajištěno správné pořadí uzavření křídel. Upozornění: U otevíravých oken, které mají vykazovat požární odolnost platí stejná pravidla uvedená výše. Vzhledem k charakteru využití oken však není vhodné používat obvyklé druhy samozavíračů, které zavírají bezprostředně po každém otevření. 19 z 30

21 Samozavírače na dvoukřídlové dveře Podle ustanovení ČSN musí být samozavírací zařízení instalováno na všechny otevíratelné části požárních uzávěrů (EI, EW, S) a musí zajistit jejich správné a funkční uzavření. Proto osazujeme dvoukřídlé dveře se samozavírači koordinátorem postupného zavírání dveřních křídel. Správně: Nesprávně: A) dvoukřídlové dveře s jedním B) dvoukřídlové dveře se dvěma samozavíračem samozavírači bez koordinátoru 20 z 30

22 Dodávky pouze požárních skel K případnému požadavku na dodání pouze samostatných tabulí požárních skel sdělujeme, že takový postup neprovádíme. Požární odolnost konstrukce, respektive všechny sledované vlastnosti požárně dělicích konstrukcí certifikovaných podle zákona č. 22/1997 Sb. ve znění pozdějších předpisů se vztahují pouze k výrobku jako celku. Jako deklarace požární odolnosti výrobku s použitím byť správného typu skla nestačí pouze prohlášení o shodě samotného požárního skla, naopak je v rozporu s výše uvedeným zákonem. Níže uvádíme několik možných případů porušení celistvosti vlivem nesprávného uložení požárních skel. Upozornění: V případě vodorovného uložení skel je situace ještě dramatičtější. Vlivem gravitace a působení tepla dochází k porušení celistvosti mnohem dříve. Legenda: 1. Zapálení nevhodného materiálu lišty od horkého povrchu skla 2. Zapálení nevhodného materiálu nebo nevhodného tvaru lišty sálavým teplem 3. Prohoření ve spodní spáře u nevhodného provedení zasklívací lišty 4. Vytlačení nedostatečně upevněných zasklívacích lišt reagujícím požárně izol. sklem 5. "Vytažení" požárního skla z nízkých zasklívacích lišt při tvarových změnách skla 6. Vypadnutí požárního skla při vodorovném uložení do nevhodného rámu 21 z 30

23 Prosklené stěny v konstrukcích únikových cest Technické informace Stěny s požární odolností mohou vykazovat také požární odolnost typu EW, pokud se podle ČSN prokáže, že teplo sdílené stěnou neohrozí unikající osoby, nebo nerozšíří požár. Takových stěn nesmí být použito v případech, kdy: - oddělují chráněné únikové cesty typu B a C; - oddělují šachty evakuačních nebo požárních výtahů; - oddělují chráněné únikové cesty typu A, pokud je jejich kapacita započítána pro evakuaci, kdy: - jsou umístěny v podzemí; - výška nadzemní části je větší než 22,5 m; - sousední požární úsek je ve II. nebo vyšším SPB, popř. je vybaven samočinným stabilním zařízením a je v V. nebo vyšším SPB. Nenosné pevně zasklené stěny s ověřenou požární odolností, jejichž konstrukce rámu je do 30% plochy celé konstrukce a pro výrobu rámů je použito materiálů třídy reakce na oheň A1 až D, nikoliv však plastických hmot, je možné posuzovat jako konstrukce druhu DP1 v objektech s nehořlavým konstrukčním systémem, pokud neoddělují chráněné únikové cesty typu C, požární a evakuační výtahy nebo CHÚC B v podzemních podlažích a také v nadzemních podlažích s výškovou úrovní přes 30 m. *SPB stupeň požární bezpečnosti 22 z 30

24 Okenní otvory (základní požadavky) U otvorů, které mají charakter oken a současně je nutné, aby vykazovala odolnost proti ohni, se jejich požární odolnost určí podle požadavku na vnitřní nebo obvodovou stěnu, ve které jsou osazena. A) Okna s požární odolností v požární stěně uvnitř objektu B) Okna s požární odolností v obvodové stěně (za okno se považuje otvíravá konstrukce) Upozornění: Podle ustanovení ČSN musí být u otevíravých oken s požární odolností zajištěno jejich samočinné uzavření. Vzhledem k nepříznivé cenové relaci samozavíračů na okna s požární odolností, doporučujeme řešit nezbytné části oken s požární odolností jako pevná a zbývající části oken, která nevyžadují požární odolnost, již mohou být otevíravá. Toto řešení vyžaduje podrobné výpočty, které Vám provede technické oddělení společnosti HASIL. 23 z 30

25 Okna v obvodové stěně (posuzovaná z vnitřní strany) Technické informace Podle zásad ČSN , příp. ČSN a ČSN , lze v obvodové stěně použít prosklená otevíravá nebo pevná okna typu EW z hořlavých hmot vždy, pokud je uzávěr posuzován z vnitřní strany (určí požární specialista projektu). Uzávěr typu EW musí snížit v dané proluce intenzitu sálání pod hranici 18,5 kw/m 2. Poznámka: vyobrazené hranice sálání jsou pouze schematické na základě zjednodušených výsledků stanovení hustot sálavého toku výpočtem. A) Požární okno posuzované z vnitřní strany, instalované k zabránění přenosu požáru na sousední objekt B) Požární okno posuzované z vnitřní strany, instalované k zabránění přenosu požáru na jiný požární úsek téhož objektu Požárně nebezpečný prostor nemá zasahovat přes hranici stavebního pozemku. 24 z 30

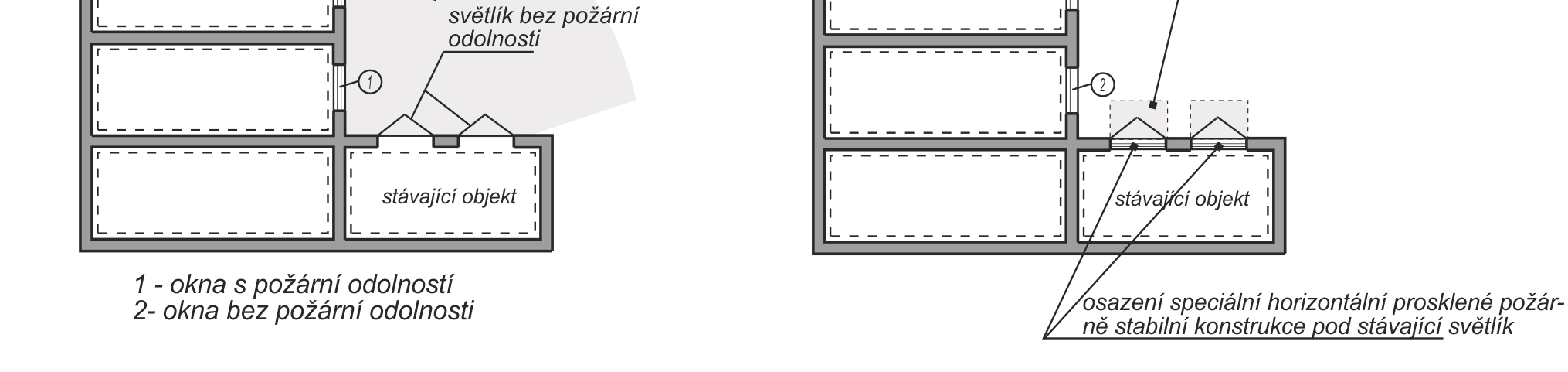

26 Okna v obvodové stěně (posuzovaná z vnější strany) Technické informace Požární okna (pevná i otevíravá) v obvodové stěně posuzovaná z vnější strany - tento případ nastává zejména tehdy, když požárně nebezpečný prostor stávajícího objektu je vyšší než navržená proluka mezi ním a novým objektem. A) Požární okno posuzované z vnější strany, instalované k zabránění přenosu požáru ze sousedního objektu Poznámka : Pro zajištění odolnosti proti atmosférickým vlivům vyrábíme nehořlavé okenní rámy zejména z hliníkových profilů, které vykazují lepší tepelně izolační vlastnosti. 25 z 30

27 Skrápění Pro snížení nákladů na požární uzávěry typu EI s výplní požárně stabilními skly (zejména u odolnosti proti ohni 60 minut a vyšší), nabízíme cenově dostupnou variantu řešení, a to se samočinným skrápěním požárního uzávěru typu EW vodou. Požadovaného izolačního efektu, tj. snížení teploty pod dovolenou hranici 140 C na odvrácené straně požárního uzávěru, je dosaženo využitím výparného tepla tříštěné vody. Pohled na skrápěnou konstrukci požárního uzávěru (stěny) : Pro skrápění je s dodávkou konstrukce dodáván také samostatný projekt pro dodávku a dimenzování spotřeby vody pro požadované požární odolnosti. Při zkoušce požární odolnosti stěny prosklené čirým drátosklem a čirým vrstveným sklem (v ocelovém i hliníkovém rámu) bylo ověřeno, že systém skrápění může zajistit požární odolnost této konstrukce po dobu až 180 minut. POZOR: Při řešení skrápění rozlehlých prosklení s požární odolností může být problém s dostatečnou dodávkou vody, zejména dimenzování přívodního potrubí, proto doporučujeme tuto problematiku předem konzultovat s technickým oddělením společnosti Hasil a.s.. 26 z 30

28 Zástrče V návrzích na fixaci běžně neotvíravého křídla dvoukřídlových dveří jsou požadovány zástrče - podle ustanovení ČSN a ČSN musí být všechna dveřní křídla započítaná do šířky únikové cesty (určuje příslušný požární specialista - zpracovatel požárně bezpečnostního řešení stavby) opatřena kováním, které umožňuje snadné a rychlé otevření křídla, např. pákovým uzávěrem. Jinak lze do kapacity únikové cesty započítat pouze jedno křídlo. Křídla opatřená zástrčemi se do kapacity únikové cesty nezapočítávají. 27 z 30

29 Všechna křídla jedno i dvoukřídlovém provedení jsou v základním provedení odzkoušena jako celoprosklená. Vložení odpovídající příčky nemění požární odolnost konstrukce. Provedení nepřímkových tvarů rámů, hlavně poloměry oblouků, je nutno konzultovat s pracovníky technického oddělení společnosti HASIL. 28 z 30

30 Pro nás, se atyp stává typem. Datum: 01 / 2014 Vydalo: Technické oddělení HASIL a.s. Novoveská 2064/5E Ostrava Mariánské Hory 29 z 30
