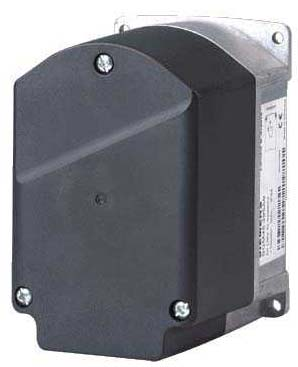

1 7 814 Servopohony pro vzduchové a plynové klapky SQM45... SQM48... Elektromotorické servopohony Krouticí momenty: SQM45... do 3 Nm SQM48... do 20 Nm SQM do 35 Nm Doby běhu: 1) SQM s SQM s SQM s 1) určováno od základního přístroje (LMV5...) Varianty: provedení hřídelí (viz přehled typů) Servopohony SQM45... / SQM a tento datový list jsou určeny pro prvovýrobce (OEM), kteří tyto servopohony používají ve svých výrobcích! Použití Servopohony SQM45 / SQM48 jsou určené pro pohon regulátorů tlaku oleje, klapkových ventilů, tryskových klapek nebo jiné aplikace s rotačním pohybem. Používají se v olejových a plynových hořácích středního až vyššího výkonu a také v tepelných zařízeních. Nasazení je zamýšleno k regulaci průtoku plynu, množství oleje a spalovacího vzduchu v závislosti na zatížení, ve spojení s elektronickým sdruženým řízením LMV5.

2 Doplňující dokumentace Typ produktu Typ dokumentace Číslo dokumentace LMV5... Základní dokumentace P7550 AZL5... Dokumentace uživatele A7550 Upozornění Je nutné dbát následujících upozornění a předcházet tak zraněním osob, poškození věcí a životního prostředí! Není přípustné: otevírání přístroje, zásahy nebo změny! Je nutné si přečíst kompletní dokumentaci k servopohonům. Opomenutí tohoto pokynu může vést ke vzniku technických problémů. Uživatel musí zajistit soulad servopohonů s požadavky příslušných norem. Použití v oblasti zabezpečení je možné pouze pomocí hořákových automatů Siemens Veškeré činnosti týkající se produktu (montáž, nastavení a údržba) musí provádět kvalifikovaný personál s odpovídajícím oprávněním. Pozor! Nebezpečí úrazu elektrickým proudem aby bylo možné přístroj demontovat bez napětí, je nutné vypnout hlavní vypínač. Před údržbou musí být přístroj odpojen od zdroje napětí. Elektrické spojení mezi šroubeními ochranné trubky se automaticky nevytvoří. Toto spojení je nutné vytvořit v místě instalace. Plastová připojovací deska neposkytuje uzemnění pro šroubení ochranné trubky. To je nutné vytvořit pomocí vhodných spojů a můstků. Pro ochranu před zásahem elektrickým proudem je nutné zajistit dostatečnou ochranu proti dotyku na svorkách. Neizolované přípojky a vedení musí být zajištěné proti dotyku. Po každé činnosti (montáž, instalace, servis atd.) zkontrolujte řádný stav připojení vodičů. Po pádu nebo nárazu nesmějí být již tyto přístroje více uvedeny do provozu, jelikož může být bezpečnostní funkce porušena i bez na pohled nepostřehnutelných poškození. Je nutné zabránit vzniku statického náboje, neboť by při dotyku mohlo dojít ke zničení elektronických dílů přístroje. Doporučení: Používejte vybavení ESD Poznámka k použití v oblasti Severní Ameriky Používat se smějí pouze flexibilní ochranné trubky s odpovídajícím příslušenstvím. 2/12

3 Návod k montáži Je třeba dodržovat národní normy (ČSN/EN) a příslušné předpisy Montáž a instalace v oblasti DIN musí splňovat požadavky VDE, především norem DIN/VDE 0100, 0550 a DIN/VDE Pohon je nutné chránit před přímým slunečním zářením. Požadované utahovací momenty pro upevnění - kryt pouzdra: 3,5 Nm - kryt přípojky: 2 Nm Spojení mezi hřídelí servopohonu a stavěcím prvkem je nutné provést správným nalícováním a bez vůle. Zalícování Upozornění! Možná spojení hřídelí/nábojů jsou: klínová matice s pojistným klínkem, zploštělá hřídel s odpovídajícím protikusem. Aby se předešlo nepovolenému zatížení ložisek a mechanickému přetěžování, je nutné učinit patřičná technická opatření. Příklad: Měchová spojka jako vyrovnávací spojka bez vůle Kabel a stínění kabelu Používat se smí pouze specifikovaný kabel (viz základní dokumentace P7550). Stínění kabelu je nutné připojit ke stávajícímu plochému konektoru s deskou plošného spoje. Varování! Zajistěte, aby pouzdro servopohonu bylo spojeno s funkčním uzemněním (FU) systému. Případně je nutné odstranit izolované lakované vrstvy na upevňovacích bodech pouzdra hořáku nebo uložit oddělené zemnicí vedení. Další informace viz Základ instalace pro systém LMV5... J Sběrnice sítě CAN AGG Základní přístroj LMV5... FE Pracovní rozsah servopohonu Pracovní rozsah servopohonu je zobrazený na typovém štítku a je jej nutné respektovat při montáži. K přesnému umístění servopohonu na hořáku je nutné nasadit vymezovací kolík 6 mm na upevňovací plochu. 3/12

4 Upozornění k montáži (pokračování) IP54 K zajištění krytí IP54 musí uživatel namontovat na servopohon do otvorů M16 vhodné průchodky, resp. ucpávky M16. Použitá šroubení M16 nesmějí být zatížená tahem. K zabezpečení třídy krytí IP54 po celou životnost servopohonu je nutné ložisko hřídele servopohonu chránit před účinky vody a prachu odpovídající montáží. Příklad montáže: Vymezovací sloupek Polovinu spojky našroubovat na hřídel tak, aby plastové distanční vložky měly osovou vůli cca 0,2...0,5 mm. Přišroubovávací deska SQM45... Přišroubovávací deska VKF41... ASK33.4 VKF41... Pozor! SQM45.xxxB9 / SQM48.xxxB9 je nutné namontovat v dostatečné vzdálenosti od magnetických polí (např. permanentních magnetů, transformátorů, elektromotorů atd.) V případě magnetických polí s 1000 mt musí být dodržena vzdálenost nejméně 10 cm. V případě silnějších magnetických polí (> T) musí být dodržena vzdálenost nejméně 40 cm. 4/12

5 Upozornění Kabely musí být vedeny v souladu se zákonnými předpisy. Zajistěte odlehčení připojeného kabelu v tahu dle příslušných předpisů (např. dle DIN EN a DIN EN 60335). Zajistěte, aby se jednotlivé žíly kabelu nemohly dotknout sousední přípojky. Použijte vhodné dutinky. Interní systém kontaktů je v případě vyšších vibrací nutné dodatečně upevnit Spojení mezi hřídelí servopohonu a příslušným stavěcím prvkem musí být pevně spojené. Při odpojení napájení servopohonu se přídržný moment zmenšuje. Kryt skříně ESD Adresování Délka vedení topologie Varování! Kryt pláště smí být během propojování kabely a adresování odstraněný pouze krátkodobě. Je bezpodmínečně nutné se vyhnout znečištění vnitřního prostoru servopohonu. Varování! Servopohon obsahuje desku s tištěnými spoji s prvky citlivými na ESD. Horní strana je chráněna ochranným krytem proti přímému kontaktu. Ochranný kryt se nesmí odstraňovat! Spodní strany desky tištěného spoje se nesmí dotýkat. Adresování (přiřazování funkcí), zda má SQM4... pracovat jako palivový servopohon, vzduchový servopohon, nebo pomocný servopohon, probíhá prostřednictvím AZL5... a tlačítkem adresování na servopohonu při odstraněném krytu pouzdra (viz základní dokumentace P7550). Správné přiřazení funkcí servopohonu lze zkontrolovat dle blikajících LED. Maximální dovolenou délku vedení je nutné zjistit v základní dokumentaci. Propojení servopohonů kabely je nutné provádět sériově (jeden za druhým), nikoli náhodně. Elektrické připojení Pro elektrické připojení je nutné použít dodané konektory RAST3,5 se svorkami. Šrouby musí být utaženy momentem 0,25 Nm. Normy a certifikáty Upozornění! Pouze ve spojení se základním přístrojem LMV5 (viz základní dokumentace P7550). Shoda s EAC (Euroasijská shoda) ISO 9001:2008 ISO 14001:2004 OHSAS 18001:2007 Čína RoHS Tabulka nebezpečných látek: 5/12

6 Životnost Projektovaná životnost* servopohonu je dimenzována na startovních cyklů (VYP ZAP VYP), což při normálním zatížení se jmenovitým momentem představuje dobu použití cca 10 let (od data výroby uvedeného na typovém štítku). Podkladem k tomu jsou dlouhodobé zkoušky stanovené normou EN 298. Soupis podmínek byl zveřejněn evropským svazem výrobců regulačních přístrojů (European Control Manufacturers Association, Afecor) ( Projektovaná životnost platí pro instalaci a užití servopohou podle údajů uvedených v tomto katalogovém listu. Při dosažení dimenzované životnosti s ohledem na počet spuštění hořáku nebo odpovídající dobu používání musí být servopohon vyměněn autorizovaným servisem. * Předpokládaná (projektovaná) životnost není záruční doba, která je popsána v dodacích podmínkách. Informace o servisu Výměna přístroje Při výměně servopohonu je nutné zkontrolovat následující body a příp. upravit: adresování (přiřazování funkcí), ukončení sběrnice, nastavení bodů křivky elektronického propojení (např. v LMV5...). Informace o likvidaci Servopohon obsahuje elektrické a elektronické součásti a nesmí být likvidován jako domovní odpad. Je nutné dbát místních a aktuálně platných právních předpisů. 6/12

7 Provedení Kryt Spodní část krytu je vyrobena z hliníkového tlakového odlitku. Kryt pouzdra je vyroben z umělé hmoty odolné proti nárazu a vysokým teplotám. Barva víka: černá Hnací motor Způsob hlášení pozice Krokový motor Typ SQM45.xxxA9 / SQM48.xxxA9 SQM45.xxxB9 / SQM48.xxxB9 Stavební díly Dvojitý potenciometr z vodivého plastu Hallova sonda Nastavení bodu sepnutí / ukazatel pozice Ve spojení se základním přístrojem, např. LMV5... přes ukazatel a obslužnou jednotku AZL5... (viz základní dokumentace P7550). Připojovací technika Převodovka Hřídel pohonu Montáž a upevnění Montážní sada ASK33.4 Svorky nástrčných šroubů RAST 3,5 (obsaženy v rozsahu dodávky AGG5.720 / AGG5.721) SQM45...: Převodovka s plastovými čelními koly a nízkou vůlí s doživotním mazáním SQM48...: Převodovka s ocelovými čelními koly a nízkou vůlí s doživotním mazáním Ocel povrchově upravená proti korozi (brunování), jednostranně pevně namontovaná na přední stranu převodovky (u SQM48... tvrzená hřídel). Upevnění vpředu ze strany servopohonu prostřednictvím 4 vně ležících upevňovacích otvorů a podélného otvoru k uchycení do správné polohy. Případně je možné také upevnění ze strany stavěcího členu prostřednictvím 3 samořezných šroubů. K montáži servopohonu SQM45.295A9 na škrtící klapku VKF41.xxC je vždy zapotřebí montážní sada ASK33.4. Montážní sada sestává z křížové spojky a předmontované montážní sady. Přehled typů Servopohony SQM4... Při objednávce je označení typu servopohonu a dílů příslušenství nutné zadat dle přehledu typů. Číslo výrobku Typ Hřídel 1) Doba běhu (min.) pro 90 Jmenovitý výstupní moment Přídržný moment Radiální síla ložiska (max.) 3) 4) 2) 3) 4) (max.) (max.) Č. s Nm Nm N BPZ:SQM45.291A9 SQM45.291A ,5 190 S55451-D201-A100 SQM45.291B ,5 190 BPZ:SQM45.295A9 SQM45.295A ,5 190 S55451-D202-A100 SQM45.295B ,5 190 BPZ:SQM48.497A9 SQM48.497A S55451-D301-A100 SQM48.497B BPZ:SQM48.697A9 SQM48.697A S55451-D302-A100 SQM48.697B Legenda 1) Viz Rozměrové výkresy. 4) Při jmenovitých podmínkách 20 C. Při extrémních 2) S přídavným zdrojem napětí podmínkách (přes +50 C teploty prostředí) 3) Při jmenovitých podmínkách 20 C. Při extrémních podmínkách (pod 15 C teploty prostředí) Redukce kroutícího momentu cca 15 % Redukce kroutícího momentu cca 15 % 7/12

8 Příslušenství Nutné objednat odděleně: Proporcionální regulační člen s montážní deskou Proporcionální regulační člen k zabudování mezi závitové příruby v plynových armaturách. Viz datový list N7632. VKP... Montážní deska K montáži SQM45.295x9 na klapku s proporcionální charakteristikou VKP. Viz návod k montáži (M7646) ASK33.1 Montážní sada K montáži SQM45.295x9 na škrtící klapku VKF41.xxC. Viz návod k montáži (M7813/7814) ASK33.4 Propojovací kabel sběrnice CAN mezi LMV5... a systémové komponenty 5 žilový kabel se stíněním délka kabelu 100 m - 2 x 1,25 mm² + 1 x 0,5 mm² + 2 x 0,25 mm² AGG5.641 Propojovací kabel sběrnice CAN mezi LMV5... a systémové komponenty 5 žilový kabel se stíněním délka kabelu 100 m - 3 x 0,5 mm² + 2 x 0,25 mm² AGG5.631 Dělitelná kabelová průchodka, kusové balení Dělitelná kabelová průchodka, balení po 50 kusech AGG5.810 AGG5.812 Upozornění! Používat se smějí pouze k tomu určené připojovací kabely! 8/12

9 Příslušenství (Pokračování) Nutné objednat odděleně: Konektorová sada AGG5.720 Standardní konektorová sada LMV5 pro aplikaci s plynem/olejem až se 3 pohony. X3 X4 X5 X6 X7 X8 X9 X10 PRI SEK1 SEK2 X50 X52 ION X51 X53 X60 X61 X62 AGG5.720cs/1115 Konektorová sada AGG5.721 Rozšiřující konektorová sada LMV5 (jako doplněk k AGG5.720 zde jsou všechny varianty konektorů zakryté). PRI SEK2 X Napájecí transformátor AGG5.2 Snímač plamene QRB Frekvenční měnič Počítadlo paliva Servopohon SQM45 SQM48 Příklad Jednopólový konektor AGG9.853 Typ konektoru RAST3,5 5pólový Balení obsahuje 200 kusů Technické údaje Servopohon Napájecí napětí AC 2 x 12 V přes sběrnicový kabel ze základního přístroje nebo oddělovacího transformátoru Hnací motor Krokový motor Spotřeba - SQM VA - SQM VA Nastavovací úhel Max. 90 Montážní poloha Libovolná Krytí Dle EN 60529, IP54, u odpovídajícího provedení kabelových průchodek Třída ochrany III dle DIN EN část 1 a část 2-14 Externí jištění proti přetížení Max. 4 AT (pomalá) dle DIN EN /5 Zaústění kabelu SQM45... / SQM48...: Kabelová průchodka pro šroubení 2 x M16 Směr otáčení (pohled proti hřídeli) Standard Invertovaně Proti směru hodinových ručiček Ve směru hodinových ručiček Krouticí a přídržné momenty Viz Přehled typů Doby běhu Viz Přehled typů (v základním přístroji nastavitelné a variabilní) Hřídel pohonu Zabudováno při výrobě, nelze vyměnit Hmotnost SQM45... SQM48... cca 1 kg cca 1,6 kg Teplota montážní plochy Max. 60 C 9/12

10 Technické údaje (Pokračování) Životnost Doba sepnutí Kabelová přípojka Dutinky Směr otáčení Přesnost po návratu do původní polohy (typicky v novém stavu) startovacích cyklů (ZAVŘENO OTEVŘENO ZAVŘENO) při zátěži se jmenovitým momentem v celém úhlu otočení pravidelných cyklů při zátěži se 75 % jmenovitého momentu v rozsahu otočení %, max. 3 min. bez přerušení Svorky nástrčných šroubů RAST3,5 (podrobnosti viz základní přístroj) Hodící se k průměru lanka U základního přístroje nastavitelný 0,2 (při provozu na základních přístrojích LMV5...) Okolní podmínky Uskladnění DIN EN Klimatické podmínky Třída 1K3 Mechanické podmínky Třída 1M2 Rozsah teploty C Vlhkost < 95 % r. vl. Přeprava DIN EN Klimatické podmínky Třída 2K2 Mechanické podmínky Třída 2M2 Rozsah teploty C Vlhkost < 95 % r. vl. Provoz Klimatické podmínky Mechanické podmínky Rozsah teploty Vlhkost Instalace DIN EN Třída 3K3 Třída 3M C < 95 % r. vl. Max metrů nad mořem Varování! Ponořování, zamrzání a účinky vody nejsou povoleny! Při nedodržení vzniká nebezpečí porušení bezpečnostních funkcí. 10/12

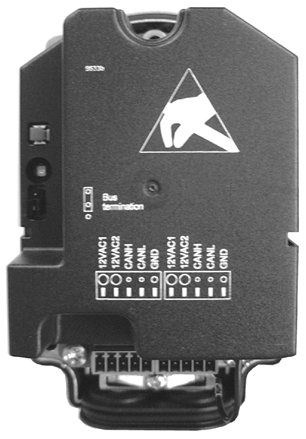

11 Funkce Servopohony SQM45... / SQM48... se vyznačují robustní mechanickou konstrukcí a převodem s nízkou vůlí. Regulace a hlášení o pozici probíhají přes sběrnicový systém (CAN). Sběrnicový kabel slouží zároveň k napájení. Servopohony jsou poháněny krokovými motory a lze je nastavit s rozlišením na 0,1. Příslušné vlastnosti a nastavení (doba běhu, směr otáčení, koncové pozice) servopohonů SQM4... se stanovují řídící jednotkou např. LMV5... (podrobnosti viz základní dokumentace P7550 modulu LMV5...). Doby běhu servopohonů jsou nastavovány pomocí řídící jednotky ve fázích diagnostiky systému (např. uvedení do provozu: krátká doba běhu, provoz: dlouhá doba běhu). Zakončovací odpor Koncový bod sériové kabeláže sběrnice je nutné ukončit zakončovacím odporem. Za tímto účelem se u posledního servopohonu kabeláže sběrnice nasazuje spojka (jumper) na pozici BUS TERMINATION (ukončení sběrnice), a tím se aktivuje odpor. U všech ostatních servopohonů musí být tato spojka v opačné pozici (deaktivovaná). Tlačítko adresování LED (kód funkce) Bus termination Spojka (jumper) 12VAC1 12VAC2 12VAC1 12VAC2 CANH CANL GND Uspořádání konektorů X2 Obě připojovací zdířky (X1, X2) mají shodnou hodnotu. 11/12

12 ø10 ø10 Rozměrový výkres Rozměry v mm SQM45... / SQM48... ø5,4 SQM ,5 7814m07cs/1011 ø16 ø10 Příprava pro šroub do plechu M5, hloubka 10 mm; DIN 7500 Provedení hřídele, bokorys Číslo hřídele dle přehledu typů Provedení hřídele, řez SQM45... ø16 ø10 Matice pro kotoučovou pružinu 3x3,7 DIN 6888 SQM45... ø10 Hřídel D 5 7 ø14 ø18 ø16 Matice pro lícovací pero A5x3x28 DIN 6885 T3 12/ Siemens AG, Berliner Ring 23, D Rastatt Změny vyhrazeny!
