1 Skenery řady i1400 Uživatelská příručka A-61550_cs 5K2322 Uživatelská příručka na instalačním disku CD

2 Bezpečnost Bezpečnostní opatření pro uživatele Skener umístěte na pevnou a rovnou pracovní plochu, která unese zátěž 5,5 kg. Nedávejte skener do míst vystavených prachu, vlhkosti nebo páře. Mohlo by dojít k úrazu elektrickým proudem nebo k požáru. Skener a napájecí zdroj používejte pouze ve vnitřních prostorech a na suchém místě. Zkontrolujte, zda se elektrická zásuvka nachází nejdále 1,52 m od skeneru a zda je snadno přístupná. Používejte pouze napájecí zdroj dodaný společně se skenerem. Při použití jiných napájecích kabelů může dojít k úrazu elektrickým proudem a k poškození produktu. Přístupová dvířka tiskárny musí být při provozu skeneru na svém místě a musí být uzavřena, pokud neměníte umístění tiskové hlavy nebo kazetu s inkoustem. Odstraníte-li přístupová dvířka tiskárny, dejte pozor, aby se do otevřené tiskárny nedostalo oblečení, šperky, vlasy a jiné objekty. Zkontrolujte, zda je napájecí kabel bezpečně připojen k zásuvce ve zdi. Pokud tak neučiníte, může dojít k úrazu elektrickým proudem nebo k požáru. Nepoškozujte, nezauzlujte, nezkracujte ani jinak neupravujte napájecí kabel. Mohlo by dojít k úrazu elektrickým proudem či požáru. Skener vyžaduje vyhrazenou elektrickou zásuvku. Nepoužívejte prodlužovací kabel. Ponechejte kolem elektrické zásuvky dostatek místa, aby bylo možné adaptér v případě nouze snadno odpojit. Nepoužívejte skener, pokud je nadměrně zahřátý, vydává zvláštní zápach, kouří se z něj nebo pokud vydává zvláštní zvuky. Okamžitě vypněte skener a odpojte napájecí kabel z elektrické zásuvky. Obraťte se na servisního technika společnosti Kodak. Nerozebírejte ani nijak neupravujte skener ani adaptér střídavého proudu. Tento produkt byl navržen pro připojení k napájecímu systému IT. Nepřesouvejte skener, pokud je zapojen napájecí kabel a kabel rozhraní. Můžete tím kabely poškodit. Než začnete skener přesouvat, vypojte napájecí kabel z elektrické zásuvky. Postupujte podle postupů pro čištění doporučených společností Kodak. Nepoužívejte vzduchové, kapalné ani plynné čisticí prostředky ve spreji. Tyto čisticí prostředky pouze přemisťují prach a nečistoty a na jiné místo uvnitř skeneru, což může způsobit nesprávnou funkci skeneru. Technické specifikace bezpečnosti materiálu (MSDS) pro chemické produkty jsou dostupné na webu společnosti Kodak na adrese: Při pokusu o přístup ke specifikacím MSDS z webu bude požadováno zadání katalogového čísla toho spotřebního materiálu, jehož specifikace chcete zobrazit. Informace o spotřebním materiálu a katalogových číslech naleznete dále v této příručce v části Spotřební materiál. Uživatelé a zaměstnavatel musejí dodržovat rozumná bezpečnostní opatření, která platí při manipulaci s jakýmkoliv strojem. Mezi ně patří (mimo jiné) i následující: Nenoste volný oděv, nezapnuté rukávy atd. Nenoste volné šperky, náramky, rozměrné prsteny, dlouhé náhrdelníky atd. Je třeba mít nakrátko zastřižené vlasy, případně vlasy chránit síťkou na vlasy nebo upravit dlouhé vlasy svázáním. Odstraňte z okolí všechny volné předměty, které by se mohly zachytit do zařízení. Dělejte při práci dostatečné přestávky, abyste udrželi pozornost. Používejte pouze doporučené čisticí prostředky. Nepoužívejte konzervovaný ani stlačený vzduch. Kontroloři by měli zkontrolovat předepsané pracovní postupy a začlenit dodržování těchto předběžných opatření do popisu práce se skenerem nebo jiným mechanickým zařízením. Varovné štítky POZOR: Pohyblivé části, nedotýkejte se. POZOR: Horký povrch, nedotýkejte se.

3 Informace o ochraně životního prostředí Skenery Kodak řady i1400 byly navrženy tak, aby splňovaly mezinárodní požadavky na ochranu životního prostředí. K dispozici jsou pokyny pro likvidaci položek spotřebního zboží, k jejichž výměně dochází při údržbě nebo servisu. Postupujte v souladu s místními předpisy nebo si vyžádejte další informace od místního zastoupení společnosti Kodak. Obalový materiál produktu lze recyklovat. Skenery Kodak řady i1400 vyhovují standardu Energy Star a jejich výchozí čas je výrobcem nastaven na 15 minut. Evropská unie Tento symbol označuje skutečnost, že pokud si poslední uživatel přeje tento produkt zlikvidovat, musí jej odeslat do příslušného zařízení, které zajistí odběr a recyklaci. Další informace o sběrných a recyklačních programech, které jsou dostupné pro tento produkt, získáte od místního zastoupení společnosti Kodak nebo na webu Na stránce naleznete informace o přítomnosti substancí zahrnutých na kandidátním listu podle článku 59(1) Regulation (EC) č. 1907/2006 (REACH). Zvukové emise Maschinenlärminformationsverordnung 3, GSGV Der arbeitsplatzbezogene Emissionswert beträgt <70 db(a). [Informační vyhláška o hluku zařízení 3, GSGV Hodnota zvukových emisí na místě obsluhy je <70 db(a).] Prohlášení o elektromagnetické kompatibilitě (EMC) USA: Toto zařízení bylo testováno a bylo shledáno, že splňuje omezení pro digitální zařízení třídy A na základě části 15 pravidel FCC. Tato omezení byla navržena tak, aby poskytovala přiměřenou ochranu proti škodlivému rušení při instalaci v obytných prostorách. Toto zařízení vytváří, používá a také může vyzařovat energii na rádiových frekvencích. Pokud toto zařízení není nainstalováno a používáno v souladu s pokyny v příručce, může způsobovat škodlivé rušení rádiových komunikací. Není však zaručeno, že u konkrétní instalace k rušení nedojde. Pokud zařízení způsobuje rušení příjmu rádiového nebo televizního vysílání (lze to zjistit zapnutím a vypnutím zařízení), doporučujeme pokusit se rušení napravit některými z následujících opatření. Přesměrujte nebo přemístěte přijímací anténu. Zvětšete vzdálenost mezi zařízením a přijímačem. Připojte zařízení do zásuvky na jiném okruhu, než ke kterému je připojen přijímač. Další doporučení vám sdělí dodavatel nebo zkušený technik zabývající se rádii a televizemi. Jakékoli změny nebo úpravy, které nejsou výslovně schváleny stranou zodpovědnou za soulad s předpisy, mohou vést ke ztrátě oprávnění uživatele provozovat zařízení. Pokud jsou s výrobkem dodávány stíněné kabely nebo jsou k instalaci produktu určeny další předepsané součásti nebo příslušenství, je třeba je k zajištění souladu s vyhláškou FCC použít. Korea: Protože toto zařízení získalo registraci EMC pro použití v domácnostech, je možné ho použít ve všech oblastech včetně obytných. Japonsko: Toto je produkt třídy B na základě standardu rady Voluntary Control Council pro rušení způsobené IT zařízením (VCCI). Pokud je zařízení v domácnosti používáno v blízkosti radiového nebo televizního přijímače, může způsobit rušení. Nainstalujte a používejte zařízení v souladu s návodem.

4 PŘEHLED 1-1 INSTALACE 2-1 SKENOVÁNÍ 3-1 TISK DOKUMENTŮ 4-1 ÚDRŽBA 5-1

5 1 Přehled Obsah Podpůrná dokumentace Příslušenství Obsah balení Součásti skeneru Skenery Kodak řady i1400 zahrnují následující modely: Skener Kodak i1405 stolní barevný skener pro oboustranné skenování, který pracuje rychlostí až 45 str./min. (300 dpi, černobíle, orientace na šířku) s dokumenty formátu Letter. Skener Kodak i1410 stolní barevný skener pro jednostranné skenování, který pracuje rychlostí až 60 str./min. (rozlišení 300 dpi, černobíle, orientace na šířku) s dokumenty formátu Letter. Skener Kodak i1420 stolní barevný skener pro oboustranné skenování, který pracuje rychlostí až 60 str./min. (300 dpi, černobíle, orientace na šířku) s dokumenty formátu Letter. Skener Kodak i1440 stolní barevný skener pro oboustranné skenování, který pracuje rychlostí až 75 str./min. (300 dpi, černobíle, orientace na šířku) s dokumenty formátu Letter. Tato uživatelská příručka poskytuje informace a postupy pro skenery Kodak řady i1400. Informace obsažené v této příručce jsou použitelné pro všechny modely skenerů, pokud není uvedeno jinak. Podpůrná dokumentace Vedle této Uživatelské příručky je k dispozici také následující dokumentace: Průvodce instalací: Obsahuje pokyny pro instalaci skeneru. Příručka zpracování obrazu: Skenery Kodak řady i1400 jsou dodávány se zdrojem dat TWAIN a ovladačem ISIS. Příručka zpracování obrazu obsahuje pokyny k používání základních funkcí zpracování obrazu a je dodávána ve formátu PDF na instalačním disku CD. Příručka pro funkci chytrého dotyku: Obsahuje informace a postupy týkající se používání funkce chytrého dotyku. Tato příručka je dodávána ve formátu PDF na instalačním disku CD. Referenční příručka: Obsahuje snadné vizuální kroky pro čištění skeneru. Tuto příručku uchovávejte v blízkosti skeneru, abyste ji mohli používat pro snadnou referenci. A-61550_cs červenec

6 Příslušenství Obsah balení Jednotka plochého lože skeneru Kodak formátu A4: Jednotka plochého lože skeneru Kodak formátu A4 je příslušenství, které poskytuje skeneru Kodak řady i1400 další možnost skenování určenou pro dokumenty nestandardních velikostí až do velikosti 8,5 x 11 palců (formát A4). Kat. číslo Černé pozadí pro ploché lože skeneru Kodak formátu A4: Tento kryt plochého lože skeneru lze použít v případě, že skenujete především dokumenty s bílým pozadím a chcete na obrázcích definované černé ohraničení. Kat. číslo Jednotka plochého lože skeneru Kodak formátu A3: Jednotka plochého lože skeneru Kodak formátu A3 je příslušenství, které poskytuje skeneru Kodak řady i1400 další možnost skenování určenou pro dokumenty nestandardních velikostí až do velikosti 11 x 17" (formát A3). Kat. číslo Před zahájením činnosti otevřete krabici a zkontrolujte její obsah: Skener Kodak i1405, i1410, i1420 nebo i1440 Vstupní zásobník Výstupní zásobník Kabel USB 2.0 Napájecí zdroj Svinuté napájecí kabely Uvítací balíček s tímto obsahem: - Instalační disk CD - Disky CD aplikací - Záruční a registrační formuláře - Tištěná uživatelská příručka v angličtině - Referenční příručka - Instalační příručka - Formuláře s kontakty na servis a podporu - Různé letáky 1-2 A-61550_cs červenec 2013

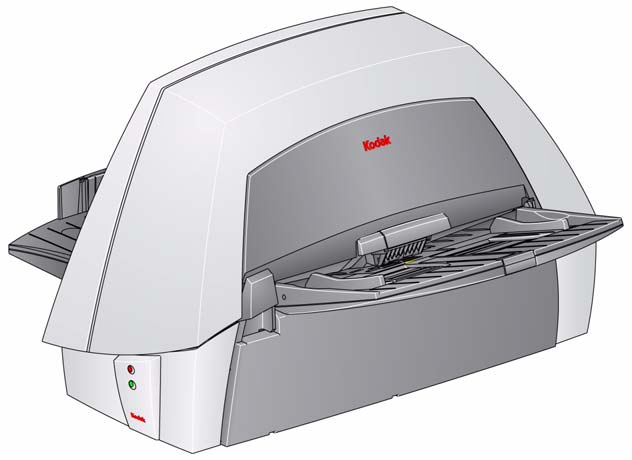

7 Součásti skeneru Pohled zepředu Kryt skeneru: Poskytuje přístup k vnitřním součástem. 2 Výstupní zásobník: Slouží ke sběru naskenovaných dokumentů. 3 Kontrolky: Svícením a blikáním signalizují stav skeneru. 4 Páčka pro uvolnění krytu skeneru: Zatlačením otevřete kryt skeneru. 5 Vstupní zásobník: Pojme až 100 dokumentů (75 g/m 2 ). 6 Nástavec vstupního zásobníku: Nástavec vytáhněte, skenujeteli dokumenty větších rozměrů než 21,6 x 27,9 cm (8,5 x 11 palců). 7 Páčka pro uvolnění prostoru: Touto páčkou upravíte prostor mezi podávací jednotkou a separační jednotkou pro dokumenty, které vyžadují zvláštní manipulaci. A-61550_cs červenec

8 Pohled dovnitř Separační jednotka: Zajišťuje plynulé podávání dokumentu arozdělení dokumentů podle různých formátů, tlouštěk a textur. 2 Válečky: Zajišťují plynulou přepravu dokumentů skenerem. 3 Kryt zadního válečku: Umožňuje přístup k zadním válečkům, když je chcete vyčistit. 4 Kryt předního válečku: Umožňuje přístup k podávací jednotce. Tento kryt je třeba odebrat při čištění nebo výměně podávací jednotky nebo koleček podávací jednotky. 5 Podávací jednotka: Zajišťuje plynulé podávání dokumentu arozdělení dokumentů podle různých formátů, tlouštěk a textur. 6 Vodítka dokumentu: Chcete-li zajistit optimální kvalitu obrazů, udržujte vodítka dokumentu čistá. POZNÁMKA: Skener Kodak řady i1410 nemá horní vodítko dokumentu. 1-4 A-61550_cs červenec 2013

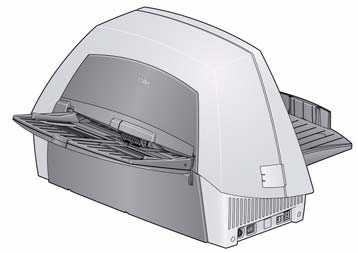

9 Pohled ze stran Tlačítko zapnutí: Zapíná ( ) a vypíná (O) skener. 2 Port napájení: Připojení napájecího kabelu ke skeneru. 3 Postranní přístupová dvířka: Umožňují přístup k hornímu vodítku, když ho chcete vyměnit. Skener Kodak i1410 nemá postranní přístupová dvířka. 4 Port USB: Zajišťuje připojení skeneru k počítači. 5 Port USB pro ploché lože skeneru: Připojení volitelného plochého lože formátu A4 nebo A3 ke skeneru Horní kontrolka: Bliká červeně, když dojde k chybě. 7 Spodní kontrolka: Svítí zelená, když je skener připraven ke skenování, a bliká zeleně, když se skener připravuje skenovat. A-61550_cs červenec

10 2 Instalace Obsah Instalace skeneru Instalace softwaru ovladače Kodak systém Windows Připevnění vstupního a výstupního zásobníku Připojení napájecího kabelu a kabelu USB Odpojení napájecího kabelu Zapnutí skeneru Instalace skeneru Tato část obsahuje podrobné informace z Instalační příručky, která je dodávána se skenerem. Při instalaci skeneru provádějte následující kroky v uvedeném pořadí. POZNÁMKA: Pokud jste již provedli všechny kroky uvedené v Instalační příručce, tuto část vynechte. Instalace softwaru ovladače Kodak operační systém Windows 1. Vložte instalační disk CD skeneru Kodak řady i1400 do jednotky CD-ROM. Instalační program se automaticky spustí. 2. Vyberte možnost Instalovat software skeneru. A-61550_cs červenec

11 POZN: Pokud se disk CD nespustí automaticky, otevřete ikonu Tento počítač na ploše. Poklepejte na ikonu označující jednotku CD-ROM a potom poklepejte na soubor setup.exe. Pokud se zobrazí zpráva Aplikace již je částečně nainstalována, pokračujte v instalaci klepnutím na tlačítko Ano. Veškerý dříve nainstalovaný software skeneru Kodak, který je sdílen s tímto skenerem, bude aktualizován. 3. Jakmile se zobrazí úvodní obrazovka, klepněte na tlačítko Další. 4. Přečtěte si podmínky licenční smlouvy k softwaru a pokud s nimi souhlasíte, klepněte na tlačítko Souhlasím. Zahájí se instalace a bude zobrazován její průběh. 5. Po dokončení instalace klepněte na tlačítko Dokončit. 6. Vyjměte instalační disk CD z jednotky CD-ROM. 2-2 A-61550_cs červenec 2013

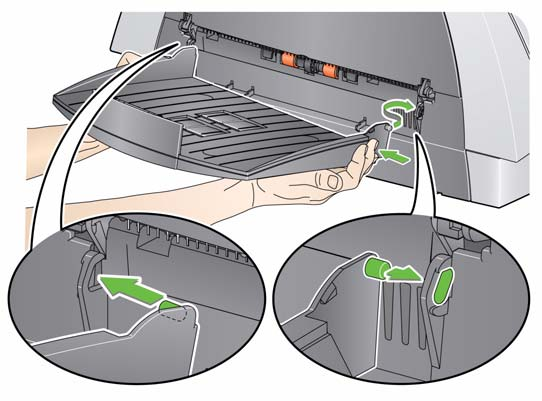

12 Připevnění vstupního a výstupního zásobníku Vstupní a výstupní zásobník zaklapnou na svá místa. Vstupní a výstupní zásobník lze rovněž nastavit tak, aby se do nich vešly různé formáty dokumentů. Připevnění vstupního zásobníku 1. Na skeneru vyhledejte drážky vstupního zásobníku. 2. Zarovnejte vodicí kolíky vstupního zásobníku s drážkami. 3. Zaklapněte vstupní zásobník na své místo. Připevnění výstupního zásobníku 1. Na skeneru najděte drážky výstupního zásobníku a zarovnejte vodicí kolíky výstupního zásobníku s drážkami. 2. Zaklapněte výstupní zásobník na své místo. A-61550_cs červenec

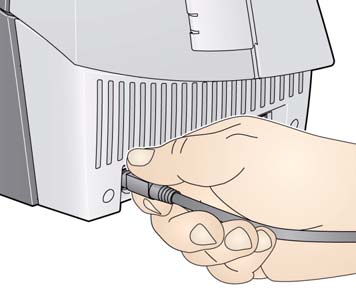

13 Připojení napájecího kabelu a kabelu USB Po instalaci ovladačů připojte ke skeneru napájecí zdroj, napájecí kabel a kabel USB. Řádné zapojení kabelů je znázorněno na následující ilustraci. Zkontrolujte, zda se elektrická zásuvka nachází nejdále 1,52 m od skeneru a zda je snadno přístupná. 1. Z napájecích kabelů přibalených ke skeneru vyberte kabel určený pro vaši oblast. 2. Zapojte napájecí kabel do napájecího zdroje. POZNÁMKA: Zkontrolujte, zda je napájecí kabel bezpečně zapojen do napájecího zdroje. 3. Výstupní napájecí kabel zapojte od napájecího zdroje do portu napájení ve skeneru. 4. Druhý konec napájecího kabelu zapojte do zásuvky ve zdi. 5. Kabel USB zapojte do portu USB skeneru, který se nachází na zadní části skeneru. 6. Druhý konec kabelu USB zapojte do správného portu USB v počítači. Odpojení napájecího kabelu Přiložte palec na přírubu napájecího konektoru a vytáhněte kabel ze skeneru. 2-4 A-61550_cs červenec 2013

14 Zapnutí skeneru Přepněte tlačítko na zadní straně skeneru do polohy Zapnuto ( ). Po zapnutí začne blikat zelená kontrolka na boku skeneru a skener provede řadu automatických testů. Vyčkejte, dokud operační systém nesynchronizuje skener s nainstalovaným softwarem. Jakmile skener dokončí instalaci a bude připraven ke skenování, přestane kontrolka blikat a začne svítit zeleně. A-61550_cs červenec

15 3 Skenování Obsah Příprava skeneru na skenování Příprava dokumentů ke skenování Výběr aplikace pro skenování Příprava skeneru na skenování 1. Zkontrolujte, zda je skener zapnut a zda je připraven ke skenování (zelená kontrolka svítí nepřerušovaně). 2. Upravte výstupní zásobník do polohy podle potřeby. Výstupní zásobník může být ve třech možných polohách: Nejnižší poloha pro dlouhé dokumenty Prostřední poloha pro dokumenty formátu Letter nebo A4. Nejvyšší poloha pro poukázky a malé dokumenty Pokud skenujete dlouhé dokumenty, uchopte nástavec zásobníku a vytáhněte ho do požadované polohy. Výstupní dokument má také dvě zarážky, kterými lze přizpůsobit velikost při shromažďování malých naskenovaných dokumentů. A-61550_cs červenec

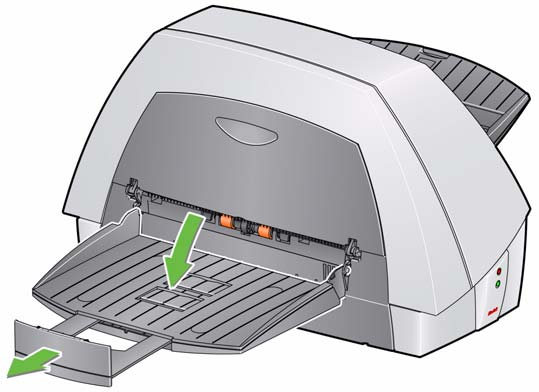

16 Upravte postranní vodítka na vstupním zásobníku (posunutím dovnitř nebo ven) tak, aby odpovídala formátu skenovaných dokumentů. POZNÁMKA: Když skener není používán, přiklopte vstupní a výstupní zásobník ke skeneru z důvodu úspory místa. 3-2 A-61550_cs červenec 2013

17 Příprava dokumentů ke skenování 1. Dokumenty standardních formátů papíru se do skeneru podávají snadno. Když uspořádáváte dokumenty pro skenování, naskládejte dokumenty do stohu tak, aby byly zaváděcí okraje zarovnány aumístěny ve středu vstupního zásobníku. Umožníte tak podavači postupně zavádět dokumenty do skeneru. 2. Před skenováním zbavte dokumenty všech svorek a spon. Svorky a spony na papír ponechané na dokumentech mohou poškodit skener nebo dokumenty. 3. Před zahájením skenování musí být veškerý inkoust a veškeré tekuté korektory na papíře suché. 4. Skenerem mohou být úspěšně přepravovány potrhané, poškozené nebo zmačkané stránky. Žádný skener však nemůže přepravit všechny druhy poškozeného papíru. Pokud si nejste jisti, zda je určitý poškozený dokument schopen přepravy skenerem, vložte tento dokument do ochranného obalu. Obaly je třeba podávat ručně, po jednom, přeloženým okrajem dopředu, přičemž páčka pro uvolnění prostoru je zvednuta. POZNÁMKA: Pomocí volitelné jednotky plochého lože skeneru Kodak formátu A4 nebo A3 lze také skenovat křehké dokumenty. 5. Dokumenty určené ke skenování vložte do vstupního zásobníku skeneru. Používáte-li skener Kodak i1410 nebo skenujete-li jednostranné dokumenty, zkontrolujte, zda strana, kterou chcete skenovat, směřuje lícem do vstupního zásobníku. POZNÁMKA: Souvislé podávání umožňuje umístit další dávky dokumentů do podavače a docílit tak nekonečného podávání (za pomoci obsluhy). Zbývá-li v zásobníku již jen několik dokumentů jedné dávky, umístěte na tyto dokumenty další dávku lícem dolů. A-61550_cs červenec

18 Výběr aplikace pro skenování Smart Touch: Společnost Kodak poskytuje funkcí chytrého doteku, která umožňuje rychle a snadno provádět běžné úlohy skenování, například: Skenovat a sdílet příchozí korespondenci od klienta se spolupracovníkem v jiné kanceláři. Vytvořit z tištěné zprávy soubor PDF, ve kterém lze vyhledávat. Skenovat, faxovat nebo tisknout fakturu. Skenovat fotografii za účelem doplnění prezentace. Můžete používat devět předem definovaných zástupců úloh. Zástupce můžete měnit a přejmenovávat, a tak vytvořit vlastních úlohy. Můžete si také zobrazit náhled a obrazy před jejich odesláním do cílového umístění snadno upravit (přiblížení, posunutí, rotace, oříznutí apod.). Další informace o funkci chytrého dotyku najdete v Uživatelské příručce pro funkci chytrého dotyku na instalačním disku CD. POZNÁMKA: Funkce chytrého dotyku byla nainstalována při instalaci ovladače softwaru Kodak. Zbylé výše uvedené aplikace pro skenování jsou dodávány na samostatných discích CD, které jsou součástí dodávky skeneru. Informace o instalaci a používání aplikací naleznete v uživatelské příručce. 3-4 A-61550_cs červenec 2013

19 4 Tisk dokumentů Obsah Specifikace tiskárny Instalace a výměna kazety s inkoustem Vylepšená tiskárna Tiskárna dokumentů Spuštění zkušebního tisku Změna poloh tisku Výměna proužků savého papíru Spotřební materiál Řešení problémů POZNÁMKY: Skenery Kodak i1405 a i1410 nemají funkci tisku dokumentů. Další informace povolení tisku a nastavení řetězců tisku naleznete vpříručce pro zpracování obrázků na disku CD nebo v dokumentaci skenovací aplikace. Tiskárna dokumentů a vylepšená tiskárna pracují při plné rychlosti skeneru. Tiskárna může přidat datum, čas, sekvenční počítadlo dokumentů a vlastní zprávy. Tiskový řetězec dokumentu lze nakonfigurovat tak, aby zahrnoval jak statické informace (tj. informace, které zůstávají stejné pro každý dokument, například název dávky nebo operátor), tak dynamické informace (tj. informace, které mohou být pro každou skenovanou stránku jiné, například sekvenční počítadlo dokumentů). Softwarová aplikace pro snímání řídí statická pole. Libovolné informace, které tento software dovoluje zadat, lze odeslat do tiskárny. Všechny ovládací prvky a funkce tiskárny jsou přístupné prostřednictvím ovladače ISIS nebo zdroje dat TWAIN. Tisk musí být pro každou relaci skenování povolen nebo zakázán, což se obvykle provádí pomocí zástupce nastavení (zdroj dat TWAIN). POZNÁMKY: Při používání tiskárny čistěte součásti dráhy papíru ve skeneru denně. Nelze tisknout na dokumenty menší než 10 cm (4"). Kazetu s inkoustem je třeba nainstalovat před zapnutím skeneru. Jinak by při pokusu o tisk mohlo dojít k chybám. A-61550_cs červenec

20 Specifikace tiskárny Charakteristika Popis Maximální počet řádků 1 Maximální počet znaků 40 Počet umístění tisku Nastaveno aplikací pro snímání (svislých) Orientace tisku 0 a 90 stupňů Velikost písma Tučné nebo normální POZNÁMKA: Ne všechny jazyky podporují tučné písmo z důvodu složitosti znaků (například abeceda Katakana s poloviční šířkou). Tisková strana Zadní (po skenování) Minimální tisková vzdálenost 0,89 cm od zaváděcího okraje dokumentu Dostupná statická pole Dostupná dynamická pole Podporované jazyky Uživatelem zadané zprávy zadané v softwarové aplikaci pro snímání Až devíticiferné pořadové číslo dokumentu, datum, čtyřciferný čas Jakýkoli fonetický jazyk, Například: holandština, angličtina, francouzština, němčina, italština, portugalština, španělština, japonština (jazyk Katakana s poloviční šířkou) Tiskárna dokumentů Počet umístění tisku 14 vpředu, ručně nastavených (vodorovných) Kazeta s inkoustem Černá: Kat. číslo kazet v balení Počet znaků na kazetu s inkoustem Vylepšená tiskárna Počet umístění tisku (vodorovných) Kazeta s inkoustem Počet znaků na kazetu s inkoustem Až (v závislosti na velikosti použitého písma) 9 vpředu, ručně nastavených Černá: HP-C6602A Červená: HP-C6602R Až (v závislosti na velikosti použitého písma) 4-2 A-61550_cs červenec 2013

21 Instalace a výměna kazety s inkoustem Před použitím tiskárny je nutné nainstalovat kazetu s inkoustem. Po počáteční instalaci vyměňte kazetu s inkoustem v následujících případech: Vytištěné znaky se zdají být světlé nebo nerovnoměrné. Na výtisku zjevně chybějí znaky. Zkušební tisk vykazuje nekonzistentní kvalitu znaků. Vyčištěním se nezlepšila celková kvalita tisku. DŮLEŽITÉ: Prázdnou kazetu s inkoustem zlikvidujte v souladu s místními zákony. 1. Na zadní straně skeneru se nalézají přístupová dvířka tiskárny. 2. Vsuňte prsty pod rukojeť přístupových dvířek tiskárny a vytáhněte dvířka směrem k sobě. 3. Vyjměte přístupová dvířka tiskárny ze skeneru. 4. V případě vylepšené tiskárny pokračujte následujícím krokem. Pokud máte tiskárnu dokumentů, přejděte k části Tiskárna dokumentů a pokračujte. A-61550_cs červenec

22 Vylepšená tiskárna 5. Při první instalaci kazety s inkoustem pevně zatlačte konektor tiskového kabelu do vozíku tiskárny. POZNÁMKA: Pokud provádíte výměnu kazety s inkoustem, bude kabel tiskárny již instalován a je pouze potřeba vyjmout vozík tiskárny z jeho pozice a vyjmout prázdnou kazetu s inkoustem. Pevně zasuňte konektor kabelu tiskárny do vozíku tiskárny. Vyjměte vozík tiskárny z jeho pozice. 6. Otevřete novou kazetu s inkoustem a odstraňte ochranné víko. 7. Zdvihněte zelené víko na vozíku tiskárny, potom zasuňte novou kazetu s inkoustem do vozíku tiskárny a víko zavřete. POZNÁMKA: Pokud je třeba plochý kabel odpojit, vraťte jej zpět do původní polohy. 4-4 A-61550_cs červenec 2013

23 8. Posuňte vozík tiskárny do požadované polohy pro tisk. Další informace naleznete dále v části Změna poloh tisku. 9. Nainstalujte zpět přístupová dvířka tiskárny a zavřete je. 10.Spusťte zkušební tisk. Postup naleznete v části Spuštění zkušebního tisku. A-61550_cs červenec

24 Tiskárna dokumentů 1. Při první instalaci kazety s inkoustem pevně zatlačte konektor tiskového kabelu do vozíku tiskárny. POZNÁMKA: Pokud provádíte výměnu kazety s inkoustem, bude kabel tiskárny již instalován a je pouze potřeba vyjmout vozík tiskárny z jeho pozice a vyjmout prázdnou kazetu s inkoustem. 2. Otevřete novou kazetu s inkoustem, vsuňte ji do vozíku tiskárny a sklopte uzamykací páčku kolem kazety s inkoustem. POZNÁMKA: Pokud je třeba plochý kabel odpojit, vraťte jej zpět do původní polohy. 4-6 A-61550_cs červenec 2013

25 3. Posuňte vozík tiskárny do požadované polohy pro tisk. Další informace naleznete dále v části Změna poloh tisku. 4. Nainstalujte zpět přístupová dvířka tiskárny a zavřete je. 5. Spusťte zkušební tisk. Postupy naleznete v následující části. Spuštění zkušebního tisku Zkušební tisk lze spustit jen pomocí Nástroje pro ověření skenování Kodak. 1. Vložte do vstupního zásobníku prázdný list papíru. 2. Zkontrolujte, zda je řádně nainstalována kazeta s inkoustem. 3. Postupně vyberte možnosti Start>Programy>Kodak>Document Imaging>Nástroj pro ověření skenování. 4. V poli Typy ovladače vyberte možnost TWAIN a ovladač skeneru Kodak Scanner: i1410/i1420/i1440. Zobrazí se dialogové okno Nástroj pro ověření skenování. A-61550_cs červenec

26 5. Klepněte na ikonu Nastavení. Zobrazí se hlavní okno Nástroj pro ověření skenování. 6. Vyberte zástupce nastavení Výchozí a klepněte na tlačítko Nastavení. 7. Na kartě Obecné klepněte na tlačítko Zařízení. 4-8 A-61550_cs červenec 2013

27 8. V okně zařízení na kartě Obecné klepněte na tlačítko Diagnostika. Zobrazí se okno Obecné Diagnostika. 9. Zaškrtněte políčko Tiskárna a klepněte na tlačítko Hotovo. 10.Naskenujte prázdný list papíru ve vstupním zásobníku. 11. Zkontrolujte kvalitu testovacího vzorku. Pokud je testovací vzorek nekonzistentní, může být nutné vyčistit tiskovou hlavu nebo vyměnit kazetu s inkoustem. Přijatelné Nepřijatelné: vzorek je nekonzistentní A-61550_cs červenec

28 Změna poloh tisku Vodorovnou polohu tisku lze změnit ručně. POZNÁMKA: Postup změny tiskové pozice je stejný pro tiskárnu dokumentů i pro vylepšenou tiskárnu. Ilustrace se mohou poněkud lišit v závislosti na použité tiskárně. 1. Na zadní straně skeneru se nalézají přístupová dvířka tiskárny. 2. Vsuňte prsty pod rukojeť přístupových dvířek tiskárny a vytáhněte dvířka směrem k sobě. 3. Vyjměte přístupová dvířka tiskárny ze skeneru. POZNÁMKY: Přestože je k dispozici 14 vodorovných poloh tisku, v případě vylepšené tiskárny lze tisknout pouze s použitím 9 z těchto poloh. V případě tiskárny dokumentů je pro tisk k dispozici všech 14 poloh tisku. Tyto polohy poznáte podle malé západky na liště tiskárny. Tisk je automaticky ukončen přibližně ve vzdálenosti 1,27 cm od zadního okraje dokumentu, a to i v případě, že data nejsou vytištěna všechna. 4. Nadzvedněte vozík tiskárny a vyjměte jej z jeho pozice. 5. Zarovnejte drážku na vozíku tiskárny s požadovanou pozicí azasuňte vozík tiskárny na místo. 6. Vraťte zpět přístupová dvířka tiskárny A-61550_cs červenec 2013

29 Výměna proužků savého papíru Dva proužky savého papíru v přepravní oblasti skeneru zachycují zbytky inkoustu. Postup objednání náhradních proužků savého papíru naleznete dále v této kapitole v části Spotřební materiál. 1. Zatlačte nahoru západku skrytu skeneru a otevřete kryt skeneru. 2. Vyhledejte dva kanály proužků savého papíru. V těchto kanálech se provádí instalace nebo výměna proužků savého papíru. Kanály savých proužků 3. V případě výměny proužku savého papíru pokračujte krokem 5. Jinak pokračujte krokem 6. A-61550_cs červenec

30 4. Uchopte proužek savého papíru, opatrně jej vytáhněte z kanálu a zlikvidujte znečištěný proužek. 5. Sejměte krycí papír z nového proužku savého papíru. 6. Zarovnejte proužek savého papíru do jednoho z kanálů. POZNÁMKA: Nesprávně zarovnané proužky savého papíru mohou způsobit uvíznutí papíru. 7. Pevně zatlačte lepicí stranu proužku savého papíru směrem do kanálu. 8. Opakujte kroky 4 až 7 pro druhý proužek savého papíru. 9. Sklopte kryt skeneru a zatlačte jej dolů, dokud nezapadne na své místo. Spotřební materiál K dispozici je následující spotřební materiál: Popis Kat. číslo Tiskárna dokumentů: Kazety s inkoustem pro tiskárny/ Černé (10 ks) Tiskárna dokumentů: Savý papír na inkoust pro tiskárny Kodak (60 ks) Tiskárna dokumentů: Držák kazety s inkoustem pro tiskárny Kodak Vylepšená tiskárna: Kazeta s černým inkoustem (HP C6602A) Vylepšená tiskárna: Kazeta s červeným inkoustem (HP C6602R) Vylepšená tiskárna: Držák kazety s inkoustem A-61550_cs červenec 2013

31 Řešení problémů Následující seznam můžete použít k nalezení možných řešení problémů, ke kterým může při používání tiskárny dojít. Problém Kvalita tisku je nízká nebo nestálá. Problémy s tiskem při spuštění vdůsledku vyschlé tiskové hlavy Zařízení netiskne. Možné řešení Zkontrolujte, zda kazeta s inkoustem není prázdná. Zkontrolujte, zda je kazeta s inkoustem řádně nainstalovaná. Zkontrolujte, zda je kazeta s inkoustem ve správné poloze. Zkontrolujte, zda je tiskárna povolená v aplikaci pro snímání obrazu a zda byl zadán očekávaný tiskový řetězec. Zkontrolujte, zda jsou všechny konektory tiskárny řádně upevněny a zda je kabel tiskárny bezpečně připojen. Spusťte zkušební tisk a zkontrolujte, zda všechny trysky správně fungují. Vyčistěte tiskovou hlavu (viz dále Problémy s tiskem při spuštění vdůsledku vyschlé tiskové hlavy). Vyjměte kazetu s inkoustem ze skeneru a pomocí vlhkého hadříku nebo vaty se lehce dotýkejte (neotírejte) tiskových trysek kazety s inkoustem. Vyměňte kazetu s inkoustem a akci opakujte. Zkontrolujte, zda se kazeta s inkoustem nachází ve skeneru na správné tiskové pozici. Zkontrolujte, zda byla z tiskové hlavy odstraněna krycí páska. A-61550_cs červenec

32 5 Údržba Obsah Otevření krytu skeneru Postupy čištění Čištění válečků a přepravního mechanizmu Čištění separační jednotky Čištění podávací jednotky Čištění vodítek Použití listu pro čištění přepravního mechanizmu Postupy výměny Výměna podávací jednotky a jejích koleček Výměna separační jednotky a jejích koleček Výměna předseparační podložky Výměna vodítek Spotřební materiál Otevření krytu skeneru 1. Vypněte skener. 2. Odstraňte všechny dokumenty z oblasti podavače. 3. Zatlačte nahoru západku krytu skeneru a otevřete kryt skeneru. 4. Po dokončení čištění skeneru nebo výměny součásti zavřete oběma rukama kryt skeneru. Zatlačte jej dolů, dokud nezaklapne na své místo. A-61550_cs červenec

33 Postupy čištění Chcete-li zajistit nejvyšší možnou kvalitu obrázků, je třeba skener pravidelně čistit a provádět preventivní údržbu. Některé druhy dokumentů způsobují více prachu a nečistot, takže bude třeba skener čistit častěji, než se doporučuje. Před čištěním skeneru nebo výměnou součástí se seznamte s následujícími informacemi: Určitá nečistota z gumových koleček v podávací a separační jednotce je normální. Nečistota z koleček nemusí vždy znamenat, že jsou kolečka opotřebená nebo poškozená. Po vyčištění kolečka zkontrolujte a je-li to nutné, vyměňte podávací nebo separační jednotku. Vyčištěné válečky a kolečka před skenováním vždy řádně vysušte. Používejte pouze doporučené čisticí prostředky. Používání neschválených čisticích tekutin nebo rozpouštědel může poškodit gumová kolečka. Čisticí prostředky nepoužívejte v uzavřených místnostech, při použití zajistěte dostatečné větrání. Čisticí prostředky nepoužívejte na horké plochy. Před použitím počkejte, až se plochy ochladí na okolní teplotu. Nepoužívejte konzervovaný nebo stlačený vzduch. Kromě doporučených čisticích prostředků můžete k odstranění nečistot ze skeneru použít vysavač. Utěrky Staticide obsahují isopropanol, který může dráždit oči a vysoušet pokožku. Po dokončení postupů údržby si omyjte ruce mýdlem a vodou. Další informace naleznete v Technických specifikacích bezpečnosti materiálu (MSDS Material Data Safety Sheet). Technické specifikace bezpečnosti materiálu jsou k dispozici na webu společnosti Kodak na adrese Poduška pro čištění válečků obsahuje látky (lauryl-éter-sulfát sodíku a křemičitan sodný), které mohou dráždit oči. Další informace naleznete ve specifikacích MSDS. 5-2 A-61550_cs červenec 2013

34 Čištění válečků apřepravního mechanizmu 1. Kolečka válečků ručně otočte a otřete je pomocí podušky pro čištění válečku. 2. Odstraňte prach a nečistoty z drážek kolem válečků. 3. Otřete horní i spodní přepravní mechanizmus pomocí podušky pro čištění válečku. 4. Osušte přepravní mechanizmus suchou utěrkou Staticide. 5. Zatlačte na levou stranu zvýšeného okraje krytu zadního válečku a kryt vyndejte. 6. Odstraňte prach a nečistoty pod krytem zadního válečku. 7. Nasaďte znovu kryt zadního válečku. A-61550_cs červenec

35 Čištění separační jednotky 1. Zatlačte nahoru západku krytu skeneru a otevřete kryt skeneru. 2. Separační jednotku zvedněte nahoru a vyjměte z pozice. 3. Kolečka separační jednotky ručně otočte a otřete je poduškou pro čištění válečků. 4. Zkontrolujte kolečka. Pokud jsou na kolečkách separační jednotky patrné známky opotřebení nebo poškození, vyměňte kolečka nebo separační jednotku. Postup najdete dále v této kapitole v části Výměna separační jednotky a koleček separační jednotky. 5. Vložte separační jednotku a zarovnejte konce hřídele. 6. Zatlačte na separační jednotku, až zaklapne na své místo. 5-4 A-61550_cs červenec 2013

36 Čištění podávací jednotky 1. Zatlačte na levou stranu zvýšeného okraje krytu předního válečku akryt vyjměte. POZNÁMKA: Při odebrání krytu předního válečku může být třeba lehce nadzvednout vstupní zásobník. 2. Vyjměte podávací jednotku tak, že ji zatlačíte směrem doprava a zvednete. A-61550_cs červenec

37 3. Kolečka podávací jednotky ručně otočte a otřete je pomocí podložky pro čištění válečku. 4. Pohledem zkontrolujte podávací jednotku. Pokud jsou na kolečkách podávací jednotky patrné známky opotřebení nebo poškození, vyměňte kolečka nebo podávací jednotku. Postup najdete dále v této kapitole v části Výměna podávací jednotky a jejích koleček. 5. Z okolí zásobníku pod podávací jednotkou a krytem předního válečku odstraňte prach a nečistoty. 6. Podávací jednotku vložte tak, že zarovnáte kolíky a zasunete ji směrem doprava, aby zapadla na své místo. 7. Nasaďte znovu kryt předního válečku. 8. Otřete horní i spodní přepravní mechanizmus pomocí podušky pro čištění válečku. 9. Osušte přepravní mechanizmus suchou utěrkou Staticide. 5-6 A-61550_cs červenec 2013

38 Čištění vodítek dokumentu Očistěte vystavenou (vrchní) stranu vodítek dokumentu. Pokud pod vodítky není prach nebo špína, není je nutné kvůli čištění vyndávat. Chcete-li vodítka dokumentu vyjmout, postup najdete dále v této kapitole v části Výměna vodítek. 1. Horní a spodní vodítko otřete utěrkou Staticide. 2. Osušte vodítka téměř suchou utěrkou Staticide. 3. Zavřete kryt skeneru oběma rukama. Zatlačte na něj, dokud nezapadne na své místo. Použití listu pro čištění přepravního mechanizmu 1. Z listu pro čištění přepravního mechanizmu sundejte obal. 2. Zarovnejte postranní vodítka podle čisticího listu. 3. Čisticí list (lepicí stranou nahoru) podávejte skenerem s orientací na výšku, dokud nebudou z válečků jednotky odstraněny veškeré nečistoty. 4. Zarovnejte postranní vodítka, pak podejte čisticí list (lepicí stranou nahoru) do skeneru s orientací na šířku, dokud nebudou z válečků jednotky odstraněny veškeré nečistoty. 5. Opakujte kroky 3 a 4 se stejným čistícím listem, ale podávejte jej skenerem lepicí stranou dolů, dokud nebudou z válečků jednotky odstraněny veškeré nečistoty. POZNÁMKA: Jakmile se čisticí list zašpiní, vyhoďte jej a použijte nový. A-61550_cs červenec

39 Postupy výměny V této části jsou uvedeny postupy výměny následujících součástí. Z níže uvedeného seznamu zjistíte, jak často je třeba provádět výměnu. Údaje o spotřebě nejsou garantovány. Provozní prostředí, typ dokumentů, stav skenovaných dokumentů a nedodržení doporučených postupů výměny a čištění mohou způsobit rozdílnou životnost spotřebního materiálu. Separační jednotka: stránek dokumentu Předseparační podložka: stránek dokumentu Podávací jednotka: stránek dokumentu Vodítka: Vyměňte, jsou-li vodítka poškrábaná nebo poškozená POZNÁMKY: Ve skenerech Kodak jsou použita vyměnitelná kolečka, která umožňují zavádění velkého množství typů, formátů a tlouštěk dokumentů. Životnost se může lišit v závislosti na sadě dokumentů, intervalech čištění, množství přepravy, kolečkách a dodržování doporučeného rozvrhu výměny koleček. Kolečka byste měli vyměnit, pokud zaznamenáte zvýšený počet podání několika listů nebo zastavení nebo snížený výkon podavače, který se nepodaří vyřešit pomocí postupů pro čištění. Používáním určitých typů papíru (jako je průklepový papír nebo novinový papír), zanedbáváním pravidelného čištění nebo použitím nedoporučovaných čisticích rozpouštědel může dojít ke zkrácení životnosti válečku. 5-8 A-61550_cs červenec 2013

40 Výměna podávací jednotky a jejích koleček 1. Zatlačte nahoru západku krytu skeneru a otevřete kryt skeneru. 2. Zatlačte na zvýšený okraj na levé straně krytu předního válečku směrem k této straně a vytáhněte kryt směrem nahoru a ven z tiskárny, dokud jej nesejmete. POZNÁMKA: Při odebrání krytu předního válečku může být třeba lehce nadzvednout vstupní zásobník. 3. Vyjměte podávací jednotku tak, že ji zatlačíte směrem doprava a zvednete. 4. Vyměňujete-li podávací jednotku, vložte novou podávací jednotku, zarovnejte kolíky a zaklapněte. Vyměňujete-li kolečka podávací jednotky, pokračujte následujícím způsobem. A-61550_cs červenec

41 5. Zvedněte a vyjměte každou jednotku jádra a vysuňte kolečka z jádra. 6. Každé nové kolečko nainstalujte opatrným nasunutím na jádro. DŮLEŽITÉ: Příliš kolečka nenatahujte, mohla by se potrhat. Dejte pozor, aby byla kolečka umístěna na středu jádra a aby ležela naplocho. 7. Vyměňte každou jednotku jádra v podávací jednotce a zaklapněte ji na své místo. 8. Nainstalujte podávací jednotku zpět. 9. Nasaďte znovu kryt předního válečku. 10.Zavřete kryt skeneru oběma rukama. Zatlačte na něj, dokud nezapadne na své místo A-61550_cs červenec 2013

42 Výměna separační jednotky a jejích koleček 1. Zatlačte nahoru západku krytu skeneru a otevřete kryt skeneru. 2. Separační jednotku zvedněte nahoru a vyjměte z pozice. 3. Vyměňujete-li separační jednotku, vložte novou separační jednotku, zarovnejte konce hřídele a zaklapněte do pozice. Vyměňujete-li kolečka separační jednotky, pokračujte následujícím krokem. A-61550_cs červenec

43 4. Zatímco budete pridržovat separacní jednotku, otocte pácku pro uvolnení zpet. Tak získáte prístup k separacnímu válecku, abyste jej mohli odebrat. POZNÁMKA: Buďte opatrní, protože separační jednotka je odpružená a mohla by zaklapnout zpět, pokud ji nebudete držet na místě. 5. Jemně sklopte páčku pro uvolnění separační jednotky zpátky na své místo a odložte separační jednotku stranou. 6. Vyjměte všechna kolečka jejich vysunutím z jádra. 7. Každé nové kolečko nainstalujte opatrným nasunutím na jádro. DŮLEŽITÉ: Příliš kolečka nenatahujte, mohla by se potrhat. Dejte pozor, aby byla kolečka umístěna na středu jádra a aby ležela naplocho. 8. Zasuňte jádro zpátky (v libovolném směru). 9. Nainstalujte separační jednotku zpět. 10.Zavřete kryt skeneru oběma rukama. Zatlačte na něj, dokud nezapadne na své místo A-61550_cs červenec 2013

44 Výměna předseparační podložky 1. Vyjměte separační jednotku výše uvedeným způsobem. 2. Najděte na separační jednotce předseparační podložku. 3. Podržte separační jednotku oběma rukama a vyhledejte dva boční zoubky předseparační podložky, které lehce vyčnívají ze zadní strany separační jednotky. 4. Stiskněte boční zoubky předseparační podložky na zadní straně, až se předseparační podložka na přední straně separační jednotky lehce vysune. 5. Uchopte předseparační podložku a vytáhněte ji ze separační jednotky. 6. Opotřebenou předseparační podložku zlikvidujte. 7. Zarovnejte boční zoubky nové předseparační podložky s drážkami na separační jednotce. 8. Zatlačte předseparační podložku pevně do drážek tak, aby její chlopeň lehce spočívala na kolečkách separační jednotky. 9. Nainstalujte separační jednotku zpět. 10.Zavřete kryt skeneru oběma rukama. Zatlačte na něj, dokud nezapadne na své místo. A-61550_cs červenec

45 Výměna vodítek Výměna horního vodítka (pouze skenery i1405, i1420 a i1440) 1. Otevřete kryt skeneru a najděte dvířka na pravé straně skeneru. Když postranní dvířka vyjmete, budete moci vzniklým otvorem prostrčit šroubovák k hornímu vodítku. 2. Zatlačte držátko směrem dolů (viz obr.) a vyjměte postranní dvířka. Položte postranní dvířka stranou. 3. Křížovým šroubovákem povolte šroub podpěry horního vodítka (podpěru zasuňte) A-61550_cs červenec 2013

46 4. Jemně zatáhněte za konec vodítka a pomalu ho vyndejte ze skeneru. 5. Použité vodítko zlikvidujte. 6. Odstraňte z cesty vodítka prach a nečistoty. Dejte pozor, aby tyto nečistoty nespadly do skeneru. 7. Otřete obě strany nového horního vodítka utěrkou Staticide. 8. Osušte obě strany nového horního vodítka téměř suchou utěrkou Staticide. 9. Zarovnejte nové horní vodítko s dráhou vodítka a pomalu ho do ní zasuňte. 10.Zarovnejte podpěry horního vodítka a utáhněte šroub. 11. Nasaďte zpět postranní dvířka. A-61550_cs červenec

47 Výměna spodního vodítka (u všech typů skenerů) 1. Najděte spodní vodítko. 2. Pomocí křížového šroubováku uvolněte šroub u spodního vodítka. 3. Vysuňte vodítko z podpěry a vyjměte je ze skeneru. 4. Použité vodítko zlikvidujte. 5. Odstraňte z cesty vodítka prach a nečistoty. Dejte pozor, aby tyto nečistoty nespadly do skeneru. 6. Otřete obě strany nového dolního vodítka utěrkou Staticide. 7. Osušte obě strany nového dolního vodítka téměř suchou utěrkou Staticide. 8. Zarovnejte nové dolní vodítko s dráhou vodítka a pomalu ho do ní zasuňte. 9. Zarovnejte podpěry dolního vodítka a utáhněte šroub. 10.Zavřete kryt skeneru oběma rukama. Zatlačte na něj, dokud nezapadne na své místo A-61550_cs červenec 2013

48 Spotřební materiál Spotřební materiál můžete objednat od dodavatele skeneru. Spotřební materiál Kat. číslo Sada spotřebního materiálu pro podavače Kodak pro skenery řady i1400 Velká sada spotřebního materiálu k podavači skenerů Kodak řady i1400 Sada vodítek pro skenery Kodak řady i (1 horní vodítko, 1 spodní vodítko) Tiskárna dokumentů: Kazety s inkoustem (10 ks) Tiskárna dokumentů: Savý papír na inkoust pro tiskárny společnosti Kodak (60 ks) Tiskárna dokumentů: Držák kazety s inkoustem pro tiskárny Kodak Vylepšená tiskárna: Kazety s černým inkoustem (HP C6602A) Vylepšená tiskárna: Kazeta s červeným inkoustem (HP C6602R) Vylepšená tiskárna: Držák kazety s inkoustem Utěrky Staticide pro skenery Kodak (144 ks) Čisticí listy přepravního mechanismu Kodak Digital Science (50 ks) Podušky pro čištění válečků Kodak Digital Science (24 ks) Ploché lože formátu A3 Kodak řady i Ploché lože formátu A4 Kodak řady i A-61550_cs červenec

49 Dodatek A Specifikace Typ/Rychlost skeneru Skener i1405: barevný skener pro oboustranné skenování s automatickým podavačem, 45 stránek za minutu (na šířku) Skener i1410: barevný skener pro jednostranné skenování s automatickým podavačem, 60 stránek za minutu (na šířku) Skener i1420: barevný skener pro oboustranné skenování s automatickým podavačem, 60 stránek za minutu (na šířku) Skener i1420: barevný skener pro oboustranné skenování s automatickým podavačem, 75 stránek za minutu (na šířku) Technologie skenování Typ snímače: CCD Bitová hloubka výstupu ve stupních šedi je: 256 úrovní (8 bitů) Bitová hloubka barevného snímání je: 48 bitů (16 x 3) Bitová hloubka barevného výstupu je: 24 bitů (8 x 3) Výstupní rozlišení 75, 100, 150, 200, 240, 300, 400, 600 a 1200 dpi Výstupní formát souboru TIFF, JPEG, RTF, PDF, PDF s vyhledáváním (s přibaleným softwarem) Oblast skenování Skenování do velikosti 30,5 86 cm (12 x 34"). Další informace najdete v části Požadavky na systém. Maximální velikost dokumentu Minimální velikost dokumentu 297 mm x 863 mm (11,7 x 34"): pro režim dlouhého dokumentu skeneru i1440: 254 mm x 6,1 m (10 x 240" ) 64 mm x 89 mm (2,5 x 3,5") Gramáž a tloušťka papíru 34 až 413 g/m 2 Kapacita podavače ADF 150 listů papíru 60 g/m 2 Doporučený denní objem i1405: stránek denně i1410/i1420: stránek denně i1440: stránek denně Osvětlení Fluorescenční Požadavky na napájení V (mezinárodní), 50/60 Hz Rozměry skeneru Výška: i1410: 23,6 cm (9,3") i1405/i1420/i1440: 35,4 cm (14") bez zásobníků; 36,4 cm (14,4") spřiklopenými zásobníky Šířka: i1410: 54,7 cm (21,5") i1405/i1420/i1440: 54,7 cm (21,5") Hloubka: 26,67 cm (10,5") bez zásobníků; 30 cm (11,8") s přiklopenými zásobníky Hmotnost skeneru i1405: 13,9 kg i1410: 12,5 kg i1420: 13,9 kg i1440: 13,9 kg Připojení hostitele USB 2.0 Provozní teplota 10 až 35 C (50 až 95 F) Vlhkost 10 až 85 % (relativní vlhkost) Prostředí Skenery splňují požadavky na standard Energy Star. A-61550_cs červenec 2013 A-1

50 Spotřeba energie Skener Spotřeba energie s jednotkou plochého lože formátu A3 Spotřeba energie s jednotkou plochého lože formátu A4 Zvukové emise (úroveň hluku) Režim spánku: <4 W Za provozu: <52 W Režim spánku: <6 W Za provozu: <70 W Režim spánku: <6 W Za provozu: <63 W Za provozu: méně než 58 db Pohotovostní režim: méně než 46 db Požadavky na systém V následujícím textu je uvedena doporučená konfigurace systému pro používání skenerů Kodak řady i1400. Procesor řady Core-2 Duo nebo jiný procesor s frekvencí jádra 2 GHz, 2 GB RAM Port USB 2.0 (kompatibilní s rozhraním USB 1.1, ale při nižších rychlostech) 200 MB volného místa na pevném disku Podporované operační systémy: - Microsoft Windows 8 (32bitová a 64bitová verze) - Microsoft Windows 7 (32bitová a 64bitová verze) - Microsoft Windows Vista (32 bitů), doporučeno SP1 - Microsoft Windows Vista SP1 x64 Edition - Microsoft Windows XP SP2/SP3 (32 bitů) - Microsoft Windows XP x64 Edition SP2 - Microsoft Windows 2003 Server R2 x64 Edition (pouze zdroj dat TWAIN) - Linux Ubuntu 6.0.6; doporučeno Linux SUSE 10.1, doporučeno 11 - Linux Fedora 8, doporučeno 9 Dodané ovladače: Operační systémy Windows: TWAIN, ISIS, WIA Distribuce systému Linux: TWAIN a SANE A-2 A-61550_cs červenec 2013

51 Dodatek B Záruka platí pouze pro Spojené státy a Kanadu Blahopřejeme vám ke koupi skeneru Kodak. Skenery Kodak jsou navrženy tak, aby poskytovaly koncovým uživatelům nejvyšší výkon a spolehlivost. Na všechny skenery Kodak se vztahuje následující omezená záruka. Omezená záruka na skenery Kodak Na skenery Kodak (kromě náhradních dílů a spotřebního materiálu), které jsou distribuovány společností Kodak nebo jejími autorizovanými distribučními kanály, poskytuje společnost Eastman Kodak Company následující omezenou záruku: Společnost Kodak zaručuje, že od doby prodeje po celé období omezené záruky, která se na produkt vztahuje, nebudou skenery Kodak vykazovat žádné defekty v materiálu ani ve zpracování a budou odpovídat specifikacím výkonu pro příslušný skener Kodak. Všechny skenery Kodak podléhají výjimkám ze záruky uvedeným dále. Skener Kodak, který bude vykazovat defekt nebo nebude odpovídat specifikacím produktu, bude podle rozhodnutí společnosti Kodak opraven nebo nahrazen novým či renovovaným produktem. Zákazníci získají informace o období příslušné omezené záruky na zakoupený skener Kodak na telefonním čísle (800) , na webu nebo na kartě obsahující souhrn podmínek omezené záruky, která je součástí balení skeneru Kodak. K uplatnění nároku na záruční servis je vyžadováno potvrzení o koupi. Výjimky ze záruky Omezená záruka společnosti Kodak se nevztahuje na skenery Kodak, které byly po zakoupení fyzicky poškozeny například v důsledku zranění majitele, nehody, božího zásahu nebo dopravy včetně (a) nesprávného způsobu balení a dopravy skeneru společnosti Kodak za účelem záručního servisu, kdy balení neodpovídá aktuálním předpisům pro balení a dopravu společnosti Kodak, včetně nesprávného zajištění výrobku před dopravou nebo nemožnosti odstranění tohoto zajištění před použitím, (b) instalace uživatelem, integrace softwaru, programování, opětovné instalace operačního systému a aplikací uživatele, systémových technických prací, přemístění, rekonstrukce dat nebo přemístění produktu či kterékoli jeho součásti (včetně rozbití konektoru, krytu, skla, kontaktů a pečeti), (c) servisních úprav nebo oprav, které nebyly provedeny společností Kodak nebo autorizovaným poskytovatelem služeb společnosti Kodak, nebo v důsledku padělání, použití padělaných nebo jiných součástí, sestav, příslušenství či modulů, jejichž výrobcem není společnost Kodak, (d) nesprávného použití, neoprávněného použití nebo údržby, nesprávného zacházení, chyby operátora, nesprávné kontroly a údržby včetně použití čisticích prostředků a jiného příslušenství, které není schváleno společností Kodak nebo které bylo použito v rozporu s doporučenými postupy a určením, (e) podmínek prostředí (například nadměrného tepla nebo jiného prostředí nevhodného k provozu produktu), koroze, usazování nečistot, poruch v elektrické síti mimo výrobek či nedostatečné ochraně proti výbojům statické elektřiny, (f) nesprávné instalace aktualizací firmwaru nebo dostupných vydání firmwaru produktu a (g) dodatečných výjimek zveřejňovaných na webu a dostupných na telefonním čísle (800) Společnost Kodak neposkytuje omezenou záruku na žádné produkty, které byly zakoupeny mimo území Spojených států. Zákazníci zahraničních distributorů musí požadovat uplatnění záruky, pokud se na produkt záruka vztahuje, u původního prodejce. Společnost Kodak neposkytuje omezenou záruku na produkty zakoupené jako součást produktů, počítačových systémů nebo jiného elektronického zařízení jiných výrobců. Záruku na tyto produkty poskytuje výrobce originálního vybavení (OEM). Záruka je součástí produktu nebo systému příslušného výrobce. Na náhradní výrobek se vztahuje záruka do vypršení platnosti záruky původního, poškozeného výrobku, minimálně však třicet (30) dnů. Upozornění pro případ instalace a omezení odpovědnosti SPOLEČNOST KODAK NENÍ ODPOVĚDNÁ ZA ŽÁDNÁ NÁSLEDNÁ NEBO NÁHODNÁ POŠKOZENÍ VZNIKLÁ V DŮSLEDKU PRODEJE, INSTALACE, POUŽÍVÁNÍ, SERVISNÍCH SLUŽEB NEBO NESPRÁVNÉ FUNKCE PRODUKTU BEZ OHLEDU NA PŘÍČINU TAKOVÉHO STAVU. MEZI POŠKOZENÍ, ZA KTERÁ SPOLEČNOST KODAK NENESE ODPOVĚDNOST, PATŘÍ MIMO JINÉ UŠLÝ PŘÍJEM ČI ZISK, ZTRÁTA DAT, NÁKLADY PŘI POZASTAVENÍ PROVOZU, SNÍŽENÍ ÚČINNOSTI PRODUKTU, NÁKLADY NA NÁHRADNÍ PRODUKTY, ZAŘÍZENÍ ČI SLUŽBY A POŽADAVKY ZÁKAZNÍKŮ NA FINANČNÍ NÁHRADY POŠKOZENÍ. V případě nesouhlasu jiných částí tohoto dodatku a znění omezené záruky platí znění omezené záruky. A-61550_cs červenec 2013 B-1

52 Poskytnutí servisních služeb v rámci omezené záruky Skenery Kodak jsou dodávány s informacemi o vybalení, nastavení, instalaci a provozu. Odpovědi na většinu technických otázek týkajících se správné instalace, provozu a údržby produktu nalezne koncový uživatel v uživatelské příručce. Pokud ale bude potřeba dodatečná technická podpora, můžete navštívit naše webové stránky na adrese: nebo se obrátit na: středisko dotazů společnosti Kodak: (800) Středisko dotazů je v provozu od pondělí do pátku místního času (kromě dnů pracovního klidu vyhlášených společností Kodak) od 8 do 17 hodin standardního východního času (EST). Dříve než zavoláte, měli byste znát číslo modelu skeneru Kodak, číslo součásti, výrobní číslo a mít k dispozici potvrzení o koupi. Zákazník by měl být také schopen popsat závadu. Zaměstnanci střediska dotazů budou uživateli při odstraňování závady k dispozici na telefonu. Uživatel může být vyzván k provedení jednoduchých diagnostických testů a k oznámení výsledného stavu a kódů chyb. Zaměstnanci střediska dotazů tak budou moci lépe určit, zda se problém vyskytl ve skeneru Kodak nebo v jiné součásti a zda lze problém vyřešit telefonicky. Pokud zaměstnanci střediska dotazů zjistí, že došlo k hardwarovému problému, na který se vztahuje omezená záruka nebo zakoupená smlouva o údržbě, přiřadí produktu podle potřeby autorizační číslo pro vrácení produktu, odešlou požadavek do oddělení servisních služeb a zahájí postup opravy nebo nahrazení produktu. Předpisy pro balení a dopravu Výrobek, který zákazník vrací v rámci uplatnění záruky, musí být zabalen tak, aby byla zaručena plná ochrana proti poškození během přepravy. Není-li tato podmínka dodržena, přestává záruka na skener Kodak platit. Společnost Kodak doporučuje zákazníkům, aby uchovali originální balení a balicí materiál za účelem skladování nebo přepravy. Společnost Kodak nenese odpovědnost za poškození vzniklá v důsledku přepravy. Zákazník je povinen vrátit pouze skener Kodak. Před odesláním musí zákazník vyjmout a odstranit všechny doplňkové předměty (adaptéry, kabely, software, příručky apod.). Společnost Kodak není za tyto předměty odpovědná a s opraveným nebo náhradním skenerem Kodak je nevrací. Všechny produkty musí být společnosti Kodak vraceny v originálním přepravním balení nebo schváleném balení pro příslušné jednotky. Zákazník je povinen před odesláním skeneru Kodak instalovat veškerý zajišťovací přepravní materiál. Pokud originální balení není k dispozici, obraťte se na středisko dotazů společnosti Kodak na telefonním čísle (800) , kde obdržíte informace o číslech příslušných dílů a objednávkách náhradního balení. Postup vrácení Zákazníci, kteří požadují služby pro skenery Kodak poskytované omezenou zárukou, jsou povinni zavolat na telefonní číslo (800) , kde získají autorizační číslo pro vrácení produktu, a do deseti (10) pracovních dnů od vystavení autorizačního čísla pro vrácení produktu jsou povinni odeslat skener Kodak na adresu uvedenou v autorizačním čísle na vlastní náklady a riziko a v souladu s předpisy pro balení a dopravu společnosti Kodak. Veškeré poškozené produkty a součásti, které byly společností Kodak nahrazeny, se stávají majetkem společnosti Kodak. Odpovědnost zákazníka ŽÁDOSTÍ O SERVISNÍ SLUŽBY ZÁKAZNÍK POTVRZUJE, ŽE JE SEZNÁMEN S PODMÍNKAMI OMEZENÉ ZÁRUKY VČETNĚ ZRUŠENÍ A OMEZENÍ ODPOVĚDNOSTI. PŘED ŽÁDOSTÍ O SERVISNÍ SLUŽBY JE ZÁKAZNÍK POVINEN ZÁLOHOVAT VŠECHNA DATA A SOUBORY, KTERÉ BY MOHLY BÝT PORUŠENY NEBO ZNIČENY. SPOLEČNOST KODAK NENESE ŽÁDNOU ODPOVĚDNOST ZA ZTRÁTU ČI POŠKOZENÍ DAT A SOUBORŮ BEZ VÝJIMKY. Záruční servis Společnost Eastman Kodak Company (Kodak) nabízí celou řadu programů služeb v rámci omezené záruky a asistenci při používání a údržbě skenerů Kodak (servisní metody). Skener Kodak je významnou investicí. Skenery Kodak poskytují produktivitu v dostatečné míře k zachování konkurenceschopnosti. Náhlá ztráta produktivity, i dočasná, může nepříznivě ovlivnit schopnost plnit závazky. Veškeré prostoje mohou být velmi nákladné nejen vzhledem k nákladům na opravu, ale také vzhledem ke ztrátě času. Za účelem zmírnění těchto problémů může společnost Kodak použít v rámci služeb omezené záruky jednu z dále uvedených servisních metod podle typu produktu. Spolu s vybranými skenery Kodak se dodává registrační karta omezené záruky a karta se souhrnem omezené záruky. Karta se souhrnem omezené záruky je pro jednotlivé modely různá. Karta se souhrnem omezené záruky obsahuje důležité záruční informace včetně čísla modelu a omezené záruky. Karta se souhrnem omezené záruky uvádí dostupné servisní metody, které se vztahují ke konkrétnímu skeneru Kodak. Pokud registrační kartu omezené záruky a kartu se souhrnem omezené záruky nenaleznete, získáte další informace o produktu, včetně aktualizované záruky, informací o servisním programu a omezení, na webu nebo na telefonním čísle (800) Aby nedocházelo ke zpoždění služeb, žádá společnost Kodak koncové zákazníky, aby vyplnili a odeslali registrační kartu omezené záruky při první příležitosti. Pokud registrační kartu omezené záruky nenaleznete, můžete se zaregistrovat online na webu nebo telefonicky na čísle (800) B-2 A-61550_cs červenec 2013

53 Společnost Kodak také nabízí mnoho servisních programů, které usnadňují používání a údržbu skenerů Kodak. Tyto programy lze zakoupit. Společnost Kodak je zavázána k tomu, aby zákazníkům poskytovala kvalitu, výkon, spolehlivost a služby v rámci omezené záruky. Servisní služby na místě V případě vybraných skenerů Kodak je po ověření hardwarového problému střediskem dotazů zpracována a zaprotokolována objednávka servisních služeb. Bude vyslán servisní technik společnosti Kodak, který opraví produkt na místě, pokud se produkt nachází na území čtyřiceti osmi (48) států USA na kontinentě a v některých částech Aljašky a Havajských ostrovů a pokud nebrání přístupu technika ke skeneru žádné bezpečnostní nebo fyzické požadavky. Další informace o územích, na kterých jsou prováděny servisní služby, naleznete na webu: Servisní služby na místě společnost poskytuje od 8 do 17 hodin místního času od pondělí do pátku (kromě dnů pracovního klidu vyhlášených společností Kodak). Služba AUR Služba AUR je jednou z nejjednodušších a nejúplnějších nabídek služeb v oblasti průmyslu. Pokud se na některém výrobku vyskytne defekt (což je nepravděpodobné), vymění společnost Kodak výrobek způsobilým odběratelům skenerů Kodak do dvou pracovních dnů. Služba AUR poskytuje expresní výměnu konkrétního poškozeného nebo defektního skeneru Kodak. Zákazník oprávněný k využití služby AUR je povinen nechat si vystavit autorizační číslo pro vrácení produktu, podepsat smlouvu o expresní výměně a poskytnout finanční zálohu na náhradní produkt pomocí platební karty. Autorizační číslo pro vrácení produktu je vhodné uchovat pro případ kontroly stavu náhradního produktu. Zákazník je povinen uvést adresu, na kterou má být zaslán náhradní produkt. Zákazníkovi budou také faxem odeslány pokyny pro balení a přepravu poškozeného produktu. Zákazník obdrží náhradní produkt během dvou pracovních dnů od objednání servisních služeb a přijetí podepsané smlouvy společností Kodak. Společnost Kodak musí obdržet poškozený produkt do deseti (10) dnů od přijetí náhradního produktu zákazníkem. V opačném případě bude z platební karty zákazníka odčerpána cena náhradního produktu podle ceníku. Náklady za dopravu náhradního produktu nese společnost Kodak, která také volí přepravní společnost. Pokud přeprava neproběhne podle předpisů společnosti Kodak apřepravní služba nebude vybrána společností, může dojít ke zrušení omezené záruky. Před vrácením produktu společnosti Kodak odstraňte veškeré dodatečné příslušenství (včetně napájecího kabelu, dokumentace apod.), na které se omezená záruka nevztahuje. Při vracení poškozeného produktu musí být použito balení a balicí materiál, ve kterém byl dodán náhradní produkt. Pokud není poškozený produkt vrácen v balení, ve kterém byl dodán náhradní produkt, může dojít ke zrušení omezené záruky. Na vnější straně balení musí být jasně uvedeno autorizační číslo pro vrácení produktu. Jen tak bude zajištěno správné převzetí a zpracování poškozeného produktu. Servisní služby v autorizovaném servisu Pokud není možné skener Kodak opravit na místě nebo jej expresně vyměnit, mohou zákazníci využít servisních služeb autorizovaných servisů. Zákazník obdrží pokyny k odeslání produktu do nejbližšího autorizovaného servisu. Produkt je do servisu odeslán na vlastní náklady a riziko zákazníka. Před vrácením produktu do servisu odstraňte veškeré dodatečné příslušenství (včetně napájecího kabelu, dokumentace apod.), na které se omezená záruka nevztahuje. Všechny produkty musí být společnosti Kodak vraceny v originálním přepravním balení nebo doporučeném balení. Skener Kodak musí být před odesláním zajištěn zajišťovacím přepravním materiálem. Pokud originální balení není k dispozici, obraťte se na středisko dotazů společnosti Kodak na telefonním čísle (800) , kde obdržíte informace o objednávkách náhradního balení. Zákazníci, kteří požadují servisní služby pro skenery Kodak, jsou povinni zavolat na telefonní číslo (800) , kde získají autorizační číslo pro vrácení produktu, a do deseti (10) pracovních dnů od vystavení autorizačního čísla pro vrácení produktu jsou povinni odeslat skener Kodak na adresu uvedenou v autorizačním čísle na vlastní náklady a riziko. Na vnější straně balení musí být jasně uvedeno autorizační číslo pro vrácení produktu. Jen tak bude zajištěno správné převzetí a zpracování poškozeného produktu. Servis opraví produkt do deseti (10) pracovních dnů od přijetí. Opravený produkt bude odeslán zpět dvoudenní expresní poštou. Toto poštovné zákazník nehradí. Důležitá omezení Způsobilost: Pro produkty zakoupené od autorizovaných distributorů společnosti Kodak je zákazníkům k dispozici program expresní výměny a autorizované servisy v padesáti (50) státech USA, servisní služby na místě jsou k dispozici ve čtyřiceti osmi (48) státech USA na kontinentě a v některých částech Aljašky a Havajských ostrovů. Na skener Kodak se nebude vztahovat žádný záruční servis, pokud produkt spadá pod některou z výjimek ze záruky platnou v době zakoupení skeneru včetně případů, kdy zákazník nevrátí poškozený produkt společnosti Kodak v souladu s předpisy pro balení a dopravu společnosti Kodak platnými v době zakoupení skeneru. Zákazníci jsou považováni za způsobilé zákazníky nebo koncové zákazníky pouze tehdy, pokud zakoupí skener Kodak od autorizovaného prodejce a pouze pro soukromé nebo obchodní použití, nikoli za účelem dalšího prodeje. Spotřební materiál: Spotřební materiál představují prostředky, které mohou při běžném používání dojít a které musí koncový zákazník podle potřeby doplňovat. Na spotřební materiál, doplňky, další vyměnitelné položky a položky, za které je podle uživatelské příručky odpovědný zákazník, se omezená záruka nevztahuje. Některé z výše uvedených položek nebo služeb může nabízet autorizovaný poskytovatel služeb za vlastní hodinové sazby a podle aktuálních podmínek. A-61550_cs červenec 2013 B-3

54 Veškeré poškozené produkty a součásti, které byly společností Kodak nahrazeny, se stávají majetkem společnosti Kodak. Kontaktování společnosti Kodak Informace o skenerech Kodak: Web: Ve Spojených státech Telefonní číslo pro servis, opravy a technickou pomoc: Telefonická technická podpora je k dispozici od pondělí do pátku od 5 do 17 hodin kromě dnů pracovního klidu vyhlášených společností Kodak. Telefon: (800) Technická dokumentace a často kladené otázky 24 hodin denně: Web: Informace o servisním programu Web: Telefon: (800) B-4 A-61550_cs červenec 2013

55 Eastman Kodak Company 343 State Street Rochester, NY U.S.A. Kodak, Všechna práva vyhrazena. TM: Kodak
