1 STAVBY PRO ZEMĚDĚLSTVÍ Ing. Jitka Mrázková Ing. Ondřej Hrubý BD TECH s.r.o. BD TECH s.r.o. 1 ÚVOD Veškeré objekty pozemních staveb sloužící živočišné a rostlinné výrobě V uplynulých letech velká progrese a změny v chovu zvířat Absence povědomí a technických podkladů Rozhraní zemědělství, strojírenství a stavebnictví BD TECH s.r.o. 2 Diplom 1

2 PŘEHLED ZEMĚDĚLSKÝCH STAVEB Stájové objekty Ustájení skotu, dojírny Prasata Koně Drůbež Ostatní - ovce, kozy, atd. Jímky, seníky, technické objekty Bioplynové stanice - BPS BD TECH s.r.o. 3 USTÁJENÍ SKOTU Konstrukce haly ocel, dřevo, beton BD TECH s.r.o. 4 Diplom 2

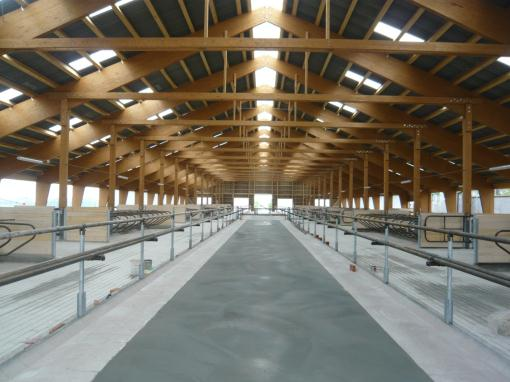

3 USTÁJENÍ SKOTU Otevřená dispozice, otevřené boky a hřeben stáje (aerace) Volný pohyb stáda Prakticky není co by hořelo - beton, ocel, jednoduchá elektroinstalace, el.rozvaděč mimo budovu, sláma, šrot atd. není! Legislativa. BD TECH s.r.o. 5 USTÁJENÍ SKOTU Vyhláška č.23/2008 Sb, o technických podmínkách požární ochrany staveb 24 Zemědělská stavba Při navrhování zemědělské stavby s postupuje dle ČSN Požární bezpečnost staveb, OBJEKTY PRO ZEMĚDĚLSKOU VÝROBU V konstrukci podhledu, stropu nebo střešní konstrukci prostoru stáje musí být navrženy výrobky třída reakce na oheň D-s2-d0 (požadavek upraven ve vyhlášce 268/2011, původní požadavek byl D-s1-d0) Např. střešní izolační panely s izolací PIR podmínku splňují. PIR Polyisokyanurát: Zdánlivě podobný materiál jako je polyuretanová pěna (PUR) má pouze pár shodných vlastností. Jednou z nich je nízká objemová hmotnost. Na rozdíl od PUR pěny je tužší, má uzavřenou strukturu, a tudíž nepřijímá žádnou vlhkost. Má lepší požární vlastnosti, je více odolný (patří do třídy hořlavosti B2 - nesnadno hořlavé materiály) a při hoření nevznikají kapky. Standardní teplota, které může tento materiál odolávat je +90 C, krátkodobě odolává i teplotám do +250 C. BD TECH s.r.o. 6 Diplom 3

4 USTÁJENÍ SKOTU ČSN Požární bezpečnost staveb, OBJEKTY PRO ZEMĚDĚLSKOU VÝROBU 5.1. Stupeň požární bezpečnosti určí se dle ČSN dle této normy se určuje stupeň požární bezpečnosti požárního úseku v zemědělských objektech. Bez požárního rizika se posuzují hlavně: mléčnice, dojírny, kafilerní boxy, spojovací chodby, vyskladňovaní rampy a další. 7. Únikové cesty Na evakuačních cestách nesmějí být schodišťové stupně, kromě východu na volné prostranství, kde může být výškový rozdíl až 0,2 m. Na evakuační cestě může být rampa se sklonem nejvýše 1:10. PROBLÉM všude ve stájích pro skot jsou schůdky cca 0,2 m vysoké. Nelze změnit vzhledem k provozu ve stáji. BD TECH s.r.o. 7 USTÁJENÍ SKOTU PROBLÉM všude ve stájích pro skot jsou schůdky cca 0,2 m vysoké. Nelze změnit vzhledem k provozu ve stáji. BD TECH s.r.o. 8 Diplom 4

5 USTÁJENÍ SKOTU ČSN Požární bezpečnost staveb, OBJEKTY PRO ZEMĚDĚLSKOU VÝROBU Uzávěry otvorů dveří vrat nebo průlezů, jimiž prochází evakuační cesta se musí otvírat ve směru evakuace. Vyhovující jsou i uzávěry vodorovně posuvné. Šířky evakuačních cest SKOT 0,8 (1 m březí krávy), Býci 2 m Prasata 0,65 1 m dle kategorie Počty evakuačních cest dle počtu zvířat BD TECH s.r.o. 9 USTÁJENÍ SKOTU BD TECH s.r.o. 10 Diplom 5

6 Ustájení prasat Stavební a konstrukční návrh přímo podléhá technologii ustájení 100% technologie Původní objekty typ BIOS - hoří samo od sebe Novostavby, rekonstrukce Ocelová konstrukce + sendvičové panely Velmi velké zastoupení plastů (snadná sanitace) Rošty, dělící stěny sekcí, prvky hrazení. Elektroinstalace velmi rozsáhlá (velké množství technologie) Malé investice - špatná ekonomika provozu Hoří snadno, hoří dobře! Pokud hoří, nechat dobře dohořet.. Certifikace a odzkoušení výrobků není! BD TECH s.r.o. 11 BD TECH s.r.o. 12 Diplom 6

7 Ustájení a chov koní Jednoduché objekty Jízdárny Boxy Zázemí (sedlovna, šatny, klubovna) Časté využití tradičního materiálu dřeva Výroba šrotu, sklady pilin, sena apod. (velmi často v jednom objektu!) BD TECH s.r.o. 13 BD TECH s.r.o. 14 Diplom 7

8 BD TECH s.r.o. 15 Ustájení a chov ostatní Drůbež - obdobné typy budov jako u prasat, chov je pouze o technologii na kterou se pasuje hala, plynové vytápění! Ovce, kozy - jednoduché přístřešky, stodoly, naprosto nenáročný provoz BD TECH s.r.o. 16 Diplom 8

9 Ustájení a chov ostatní Drůbež - obdobné typy budov jako u prasat, chov je pouze o technologii na kterou se pasuje hala, plynové vytápění! Ovce, kozy - jednoduché přístřešky, stodoly, naprosto nenáročný provoz BD TECH s.r.o. 17 Jímky, technické budovy Jímky nehoří, pozor na uzavřené prostory a možný vznik bioplynu! Seníky - velké odstupy, pokud hoří, tak opět nechat pořádně dohořet. Technické budovy - většinou pouze elektroinstalace, trafostanice.. Posklizňové linky 100% technologie Velká sila sloužící ke zpracování a skladování komodit BD TECH s.r.o. 18 Diplom 9

10 BD TECH s.r.o. 19 BPS - BIOPLYNOVÉ STANICE Relativně nová problematika bez koncepce legislativy Názorové rozdíly jednotlivých úředníků a hasičů při schvalovacích procesech a povolování provozu. Princip BPS Kvasným procesem vznik bioplynu (metan CH4) Jímání bioplynu Spalování bioplynu v kogenerační jednotce (efektivnější je prodej bioplynu do distribuční sítě) Výroba 1MW 1MW elektrická energie - prodej + vlastní spotřeba cca 10 % 0,8 MW tepla - vlastní spotřeba 30% (pouze menší část roku!), prodej? Efektivní využití? Expertízy a výjimky na platnou legislativu Problematika určení rozhraní stavby a výrobku TIČR OIP BD TECH s.r.o. 20 Diplom 10

11 BPS - BIOPLYNOVÉ STANICE BD TECH s.r.o. 21 BPS - BIOPLYNOVÉ STANICE BD TECH s.r.o. 22 Diplom 11

12 BOZP BD TECH s.r.o. 23 BD TECH s.r.o. 24 Diplom 12

13 DĚKUJI ZA POZORNOST BD TECH s.r.o. 25 Diplom 13
