Nová nejvyšší řada totálních stanic LEICA TS30 a TM30: Nejkvalitněji zpracovaná, nejpřesnější, nejspolehlivější, nejodolnější a nejrychlejší totální stanice na světě Leica TS30 Další letošní

nahrazují typ TCA2003 (typ TM30 v své úhlově méně přesné variantě pak i TCA1800). Své předchůdce, jak se dalo čekat, předčí ve všech ohledech.

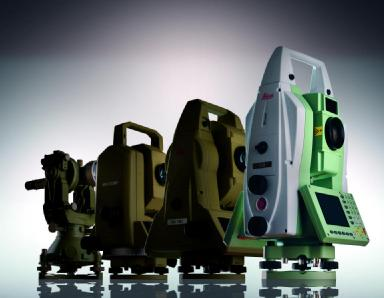

1 Nová nejvyšší řada totálních stanic LEICA TS30 a TM30: Nejkvalitněji zpracovaná, nejpřesnější, nejspolehlivější, nejodolnější a nejrychlejší totální stanice na světě Leica TS30 Další letošní novinkou, tentokrát na samé špici výrobního programu, jsou nové totální stanice univerzální TS30 (Total station for Surveying) a její monitorovací varianta TM30 (Total station for Monitoring), které nahrazují typ TCA2003 (typ TM30 v své úhlově méně přesné variantě pak i TCA1800). Své předchůdce, jak se dalo čekat, předčí ve všech ohledech. Výroba precizních geodetických přístrojů všeobecně byla vždy vedle jejího samotného účelu i otázkou prestiže jejich producenta. Leica Geosystems se touto cestou ubírá již od počátku 19. století. Před více než 75 lety uvedla na trh dnes již legendární půlvteřinový teodolit T3. V průběhu 70. let minulého století se celosvětový trend začal stále více soustředit na elektronizaci a automatizaci. Proto počátkem 80. let přišla Leica s první totální stanicí TC2000, která kombinovala pro firmu typickou kvalitu zpracování a přesnost přístrojů s tehdy nejmodernější elektronikou. Aby šla s dobou, vyvinula v polovině 90. let jejího nástupce typ TCA2003. V něm se již snoubilo (nejen) na svou dobu extrémně přesné elektronické měření délek i úhlů s automatickým cílením a průběžným sledováním pohybujícího se hranolu. Přesto však i tady přišel čas na změnu 1/5

5 (testováno podle normy ISO 17123-3, viz. obrázky níže).

6 mm + 1 ppm na hranol (testováno podle normy ISO 17123-4). Na ostatní plochy pak 2 mm + 2 ppm až do 1.000 metrů.

výkonem K dosažení maximálního zrychlení (až 400 g /s 2!) a rychlosti pohybu alhidády a dalekohledu (až 200 g /s!

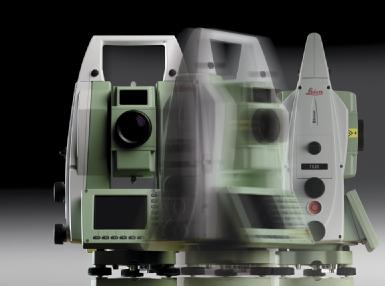

2 Úhlová přesnost 0.5 Délková přesnost 0.6 mm Leica TS30 nabízí pro dosažení i těch nejvyšších standardů ve všech aplikacích přesnost měření úhlů 0.5 (testováno podle normy ISO , viz. obrázky níže). Délky je nyní možno měřit pomocí osvědčené firemní technologie PinPoint s bezprecedentní přesností 0.6 mm + 1 ppm na hranol (testováno podle normy ISO ). Na ostatní plochy pak 2 mm + 2 ppm až do metrů. Horizontální kruh Standardní odchylka 1,4 cc Vertikální kruh Standardní odchylka 1,3 cc Dynamický tracking s nepřekonatelným výkonem K dosažení maximálního zrychlení (až 400 g /s 2!) a rychlosti pohybu alhidády a dalekohledu (až 200 g /s!) se současným zachováním přesnosti měření byly vyvinuty nové nekonečné ustanovky využívající technologie piezo. Tato nová technologie (vycházející z piezo efektu známého od roku 1880) umožňuje automatické měření v pouze jednomužném systému obsluhy prostřednictvím souvislého trackingu ve všech dynamických prostředích. Jemnost chodu ustanovek lze vyjádřit v nanometrech. 2/5

Srovnání různých druhů ustanovek pro totální stanice: Leica e-mail 9/2009 Leica TS30 Konveční ustanovky Magnetické ustanovky Rychlost ++ - + Zrychlení ++ - + Rozlišení ++ + + Spotřeba + + - Přesnost

3 Srovnání různých druhů ustanovek pro totální stanice: Leica 9/2009 Leica TS30 Konveční ustanovky Magnetické ustanovky Rychlost Zrychlení Rozlišení Spotřeba Přesnost automatického zacílení ++ velmi dobrý + dobrý - špatný Vysoká variabilita sestav včetně využití funkcionality GNSS (GPS) Uživatelé totální stanice TS30 mohou též profitovat z možnosti kombinovat ji se všemi dostupnými komponenty systému To znamená, že i tato totální stanice nemusí navždy zůstat jen totální stanicí, ale může - v kombinaci - stát součástí stále oblíbenějších sestav SmartRobotics ( one-man- systém ) nebo SmartStation a SmartPole spojujících přednosti měření s totální stanicí a s aparaturou GNSS (dříve GPS). 3/5

4 Průhled přístrojem Průhled přístrojem zachycuje nejdůležitější mechanické části. Dobře je vidět mj. poloha a velikost obou kruhů pro odečítání úhlů. Velikost je pro přesnost odečtení určující. Poloměr je proto o 15% větší než u srovnatelného přístroje s přesností 1. Nápadné je také červené tlačítko na pravé postranici (v I. poloze), kterému může být v konfiguraci systému přisouzena jakákoli funkce. Dlouhé servisní intervaly a nízká spotřeba Leica TS30 je stvořena pro nasazení i v těch nejtvrdších podmínkách. Tím se prodloužily servisní intervaly a snížily náklady na údržbu. Navíc využití piezo technologie s sebou nese nejen absolutně bezhlučný pohyb alhidády a dalekohledu, ale také snížení spotřeby. 4/5

z popisovaných přístrojů, ptejte se. Na Vaše dotazy se těší Vladimír Černohorský GEFOS a.s. zastoupení Leica Geosystems pro ČR Kundratka 17, 180 82 Praha 8 - Libeň Tel.

5 Rozdíly mezi sesterskými modely TS30 a TM30 na první pohled: TS30: TM30: 2 klávesnice LOCK + Power search ATR do 1 km Přesnost 0,5 1 klávesnice Jen ATR ATR do 3 km Přesnost 0,5 nebo 1,0 Obraz cíle Zaujal-li Vás některý z popisovaných přístrojů, ptejte se. Na Vaše dotazy se těší Vladimír Černohorský GEFOS a.s. zastoupení Leica Geosystems pro ČR Kundratka 17, Praha 8 - Libeň Tel.: Fax: /5
