Tento podklad určuje hlavní rozměry, provedení a hmotnosti kontrolních otvorů, které se umisťují do čtyřhranného potrubí skupiny I podle KM

Transkript

1 KATALOGOVÝ LIST KM d KONTROLNÍ OTVORY Vydání: 8/07 Strana: 1 Stran: 2 Tento podklad určuje hlavní rozměry, provedení a hmotnosti kontrolních otvorů, které se umisťují do čtyřhranného potrubí skupiny I podle KM Užití Kontrolní otvory se používají jako samostatný montážní díl pro rozvodný systém ventilačních a klimatizačních zařízení a jsou určeny pro čištění potrubí, odstranění drobných závad a méně časté kontroly. Provedení Kontrolní otvory se vyrábí ve velikostech 200 x 200 a 400 x 400. Víko je z oboustranně pozinkovaného plechu s vrstvou pozinkování 275 g/m 2, který je možno doložit atestem a certifikátem výrobce, příruba je z ploché oceli (dle ČSN EN 10058), utěsnění se provádí samolepícím pryžovým těsněním. Povrchová úprava víka se neprovádí, příruba je opatřena nátěrem nebo pozinkována. Označování Kontrolní otvor velikosti 200 x 200 se označí: Kontrolní otvor 200 x 200 KM Technické údaje Hlavní rozměry a hmotnost kontrolních otvorů jsou uvedeny v následující tabulce a v obrázku na následující straně. Údaje Velikost A x B 200 x x 400 B x B 220 x x 420 C x C 240 x x 440 Hmotnost 1,24 kg 2,88 kg ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: klimatizace@zvvz.cz klimobchod@zvvz.cz

2 ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM d

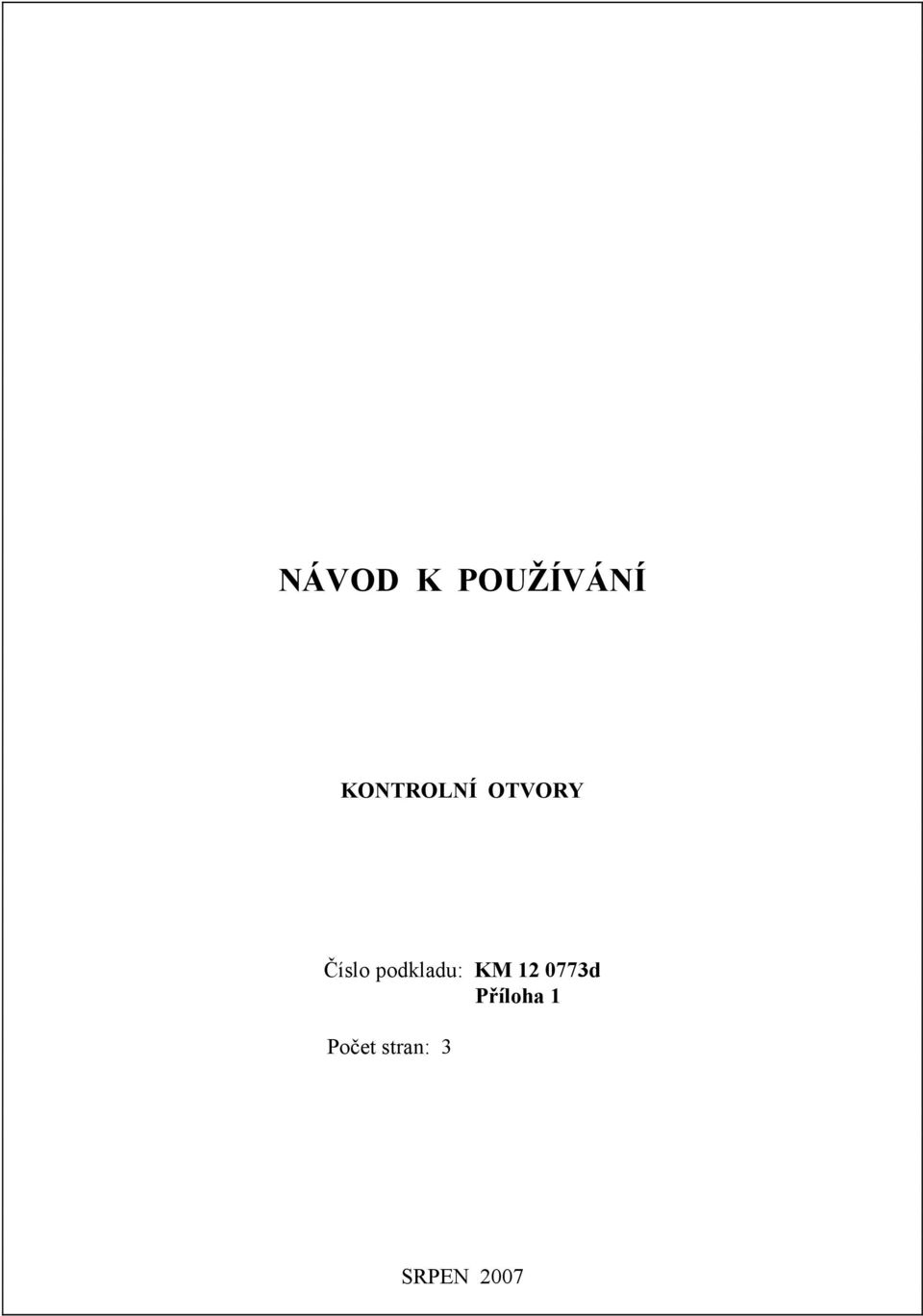

3 NÁVOD K POUŽÍVÁNÍ KONTROLNÍ OTVORY Číslo podkladu: KM d Příloha 1 Počet stran: 3 SRPEN 2007

4 Příloha 1 ke KM d 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům kontrolních otvorů. Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, údržbu a likvidaci kontrolních otvorů. 1.2 Čištění a údržbu kontrolních otvorů smí provádět pouze poučení a zaškolení pracovníci podle pokynů a pod dohledem odpovědného pracovníka, v souladu s tímto návodem. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže do systému potrubního rozvodu. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ, SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky jsou kontrolní otvory v objednaném provedení a průvodní technická dokumentace. Kontrolní otvory jsou dodávány buď samostatně nebo jako součást potrubí Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava volně nebo po dohodě s odběratelem 3.3 Přejímání Rozsah a způsob přejímky se provádí podle ujednání (smlouvy) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu (viz čl ) a včetně průvodní technické dokumentace (viz čl ), zda nebyl poškozen při dopravě. 3.4 Skladování Kontrolní otvory se skladují v suchém prostředí a v krytých prostorech. 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné zkontrolovat, zda kontrolní otvory byly uskladněny podle podmínek uvedených v čl Umístění kontrolních otvorů se řídí projektem zařízení S kontrolními otvory se manipuluje ručně v kožených rukavicích

5 Příloha 1 ke KM d 4.2 Postup montáže Je-li kontrolní otvor dodáván samostatně musí se vystřihnout otvor na předepsaném místě, demontovat víko kontrolního otvoru, vyhnout okraje vystřiženého otvoru, přiložit rámeček kontrolního otvoru, překlepáním přes okraj rámečku namontovat víko. 5 ÚDRŽBA A OPRAVY 5.1 Průběžně udržovat upevňovací šrouby víka v čistotě. 6 LIKVIDACE 6.1 Po uplynutí životnosti kontrolního otvoru a jeho následné likvidaci je nutné postupovat podle předpisů platných v zemi jeho uživatele. 6.2 Likvidace kontrolního otvoru se provádí společně s potrubím šrotací. 7 ZÁRUKY 7.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 7.2 Jakýkoliv zásah do konstrukce kontrolních otvorů a jejich manipulování a provozování v rozporu s tímto návodem činí záruku neplatnou. Souvisící normy a předpisy DODATEK ČSN EN Ocelové tyče ploché válcované za tepla pro všeobecné použití. Rozměry, mezní ( ) úchylky rozměrů a tolerance tvaru KM Potrubí ocelové čtyřhranné skupiny I pro klimatizaci a větrání Zpracovatel: ZVVZ a. s. - DK - TPVK - TÚ - NOR ZVVZ a. s. - Sažinova Milevsko - 3 -
