1 LASERJET ENTERPRISE 500 COLOR Uživatelská příručka M551n M551dn M551xh

2

3 HP LaserJet Enterprise 500 color M551 Uživatelská příručka

4 Autorská práva a licence 2011 Copyright Hewlett-Packard Development Company, L.P. Reprodukce, úpravy nebo překlad jsou bez předchozího písemného souhlasu zakázány kromě případů, kdy to povoluje autorský zákon. Změna informací obsažených v tomto dokumentu je vyhrazena. Jediné záruky na výrobky HP a služby jsou uvedeny ve výslovných prohlášeních o záruce dodaných s těmito výrobky a službami. Z tohoto dokumentu nelze vyvozovat další záruky. Společnost HP není odpovědná za technické nebo textové chyby nebo opomenutí obsažená v tomto dokumentu. Číslo dílu: CF Edition 1, 9/2011 Ochranné známky Adobe, Adobe Photoshop, Acrobat a PostScript jsou ochranné známky společnosti Adobe Systems Incorporated. Corel je ochranná známka nebo registrovaná ochranná známka společnosti Corel Corporation nebo Corel Corporation Limited. Intel Core je ochranná známka společnosti Intel Corporation v USA a dalších zemích/oblastech. Java je v USA ochranná známka společnosti Sun Microsystems, Inc. Microsoft, Windows, Windows XP a Windows Vista jsou v USA registrované obchodní známky společnosti Microsoft Corporation. PANTONE je majetkem společnosti Pantone, Inc. UNIX je registrovaná ochranná známka sdružení Open Group. ENERGY STAR a logo ENERGY STAR jsou ochrannými známkami registrovanými v USA.

5 Symboly použité v této příručce TIP: Tipy poskytují užitečné rady a zjednodušení. POZNÁMKA: úlohy. Poznámky poskytují důležité informace vysvětlující koncept nebo popisující provedení UPOZORNĚNÍ: Výstrahy označují postupy, které je třeba použít pro prevenci ztráty dat nebo poškození produktu. VAROVÁNÍ! Varování upozorňují na konkrétní postupy, které je třeba použít pro prevenci úrazu, katastrofické ztráty dat nebo pro rozsáhlé poškození produktu. CSWW iii

6 iv Symboly použité v této příručce CSWW

7 Obsah 1 Základní informace o produktu... 1 Srovnání produktů... 2 Umístění sériového čísla a čísla modelu... 4 Uspořádání ovládacího panelu... 5 Nápověda na ovládacím panelu Nabídky ovládacího panelu... 7 Nabídky ovládacího panelu... 8 Nabídka Přihlásit... 9 Nabídka Obnovit úlohu z jednotky USB Nabídka Obnovit úlohu z paměti zařízení Nabídka Spotřební materiál Nabídka Zásobníky Nabídka Správa Nabídka Sestavy Nabídka Obecná nastavení Nabídka Nastavení obnovení z jednotky USB Nabídka Nastavení tisku Nabídka Možnosti tisku Nabídka Nastavení displeje Nabídka Správa spotřebního materiálu Nabídka Správa zásobníků Nabídka Nastavení sítě Nabídka Odstraňování problémů Nabídka Údržba zařízení Nabídka Zálohování/obnovení Nabídka Kalibrace/čištění Nabídka Upgrade firmwaru z USB Nabídka Servis CSWW v

8 3 Připojení produktu Připojení k síti Podporované síťové protokoly Instalace produktu v síti propojené kabely Konfigurace IP adresy Instalace softwaru Konfigurace nastavení sítě Zobrazení nebo změna nastavení sítě Nastavení nebo změna síťového hesla Ruční konfigurace parametrů TCP/IP IPv4 pomocí ovládacího panelu Ruční konfigurace parametrů TCP/IP IPv6 pomocí ovládacího panelu Rychlosti připojení a nastavení oboustranného tisku Papír a tisková média Použití papíru Pokyny pro použití speciálního papíru Nastavení ovladače tiskárny podle typu a formátu papíru v systému Windows Podporované formáty papíru Podporované typy papíru Vložení papíru do zásobníků Plnění zásobníku Tisk obálek Plnění zásobníku Vkládání médií do volitelného zásobníku na 500 listů papíru a těžká média (zásobník 3) Vkládání papíru standardního formátu do zásobníku Vkládání papíru vlastního formátu do zásobníku Kapacita zásobníku a přihrádky Konfigurace zásobníků Konfigurace zásobníku při vkládání papíru Konfigurace zásobníku podle nastavení tiskové úlohy Konfigurace zásobníku z ovládacího panelu Automatické rozpoznávání fólie do zpětného projektoru (režim automatického čidla) Nastavení režimu Auto čidlo Výběr papíru podle zdroje, typu nebo formátu Zdroj Typ a formát Tiskové kazety, nádobka na odpadní toner a další spotřební materiál Odmítnutí sdílení tiskárny Informace o spotřebním materiálu vi CSWW

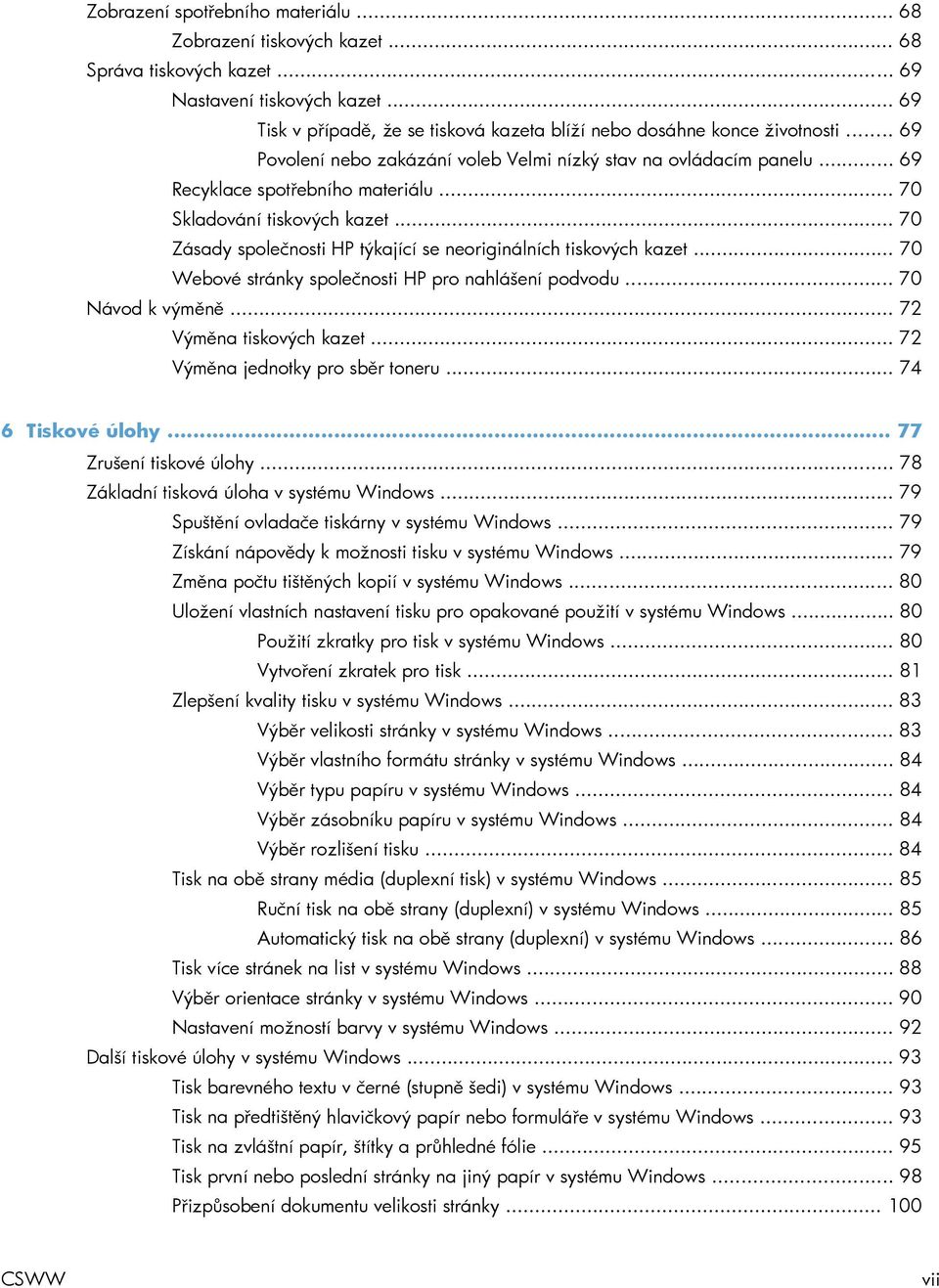

9 Zobrazení spotřebního materiálu Zobrazení tiskových kazet Správa tiskových kazet Nastavení tiskových kazet Tisk v případě, že se tisková kazeta blíží nebo dosáhne konce životnosti Povolení nebo zakázání voleb Velmi nízký stav na ovládacím panelu Recyklace spotřebního materiálu Skladování tiskových kazet Zásady společnosti HP týkající se neoriginálních tiskových kazet Webové stránky společnosti HP pro nahlášení podvodu Návod k výměně Výměna tiskových kazet Výměna jednotky pro sběr toneru Tiskové úlohy Zrušení tiskové úlohy Základní tisková úloha v systému Windows Spuštění ovladače tiskárny v systému Windows Získání nápovědy k možnosti tisku v systému Windows Změna počtu tištěných kopií v systému Windows Uložení vlastních nastavení tisku pro opakované použití v systému Windows Použití zkratky pro tisk v systému Windows Vytvoření zkratek pro tisk Zlepšení kvality tisku v systému Windows Výběr velikosti stránky v systému Windows Výběr vlastního formátu stránky v systému Windows Výběr typu papíru v systému Windows Výběr zásobníku papíru v systému Windows Výběr rozlišení tisku Tisk na obě strany média (duplexní tisk) v systému Windows Ruční tisk na obě strany (duplexní) v systému Windows Automatický tisk na obě strany (duplexní) v systému Windows Tisk více stránek na list v systému Windows Výběr orientace stránky v systému Windows Nastavení možností barvy v systému Windows Další tiskové úlohy v systému Windows Tisk barevného textu v černé (stupně šedi) v systému Windows Tisk na předtištěný hlavičkový papír nebo formuláře v systému Windows Tisk na zvláštní papír, štítky a průhledné fólie Tisk první nebo poslední stránky na jiný papír v systému Windows Přizpůsobení dokumentu velikosti stránky CSWW vii

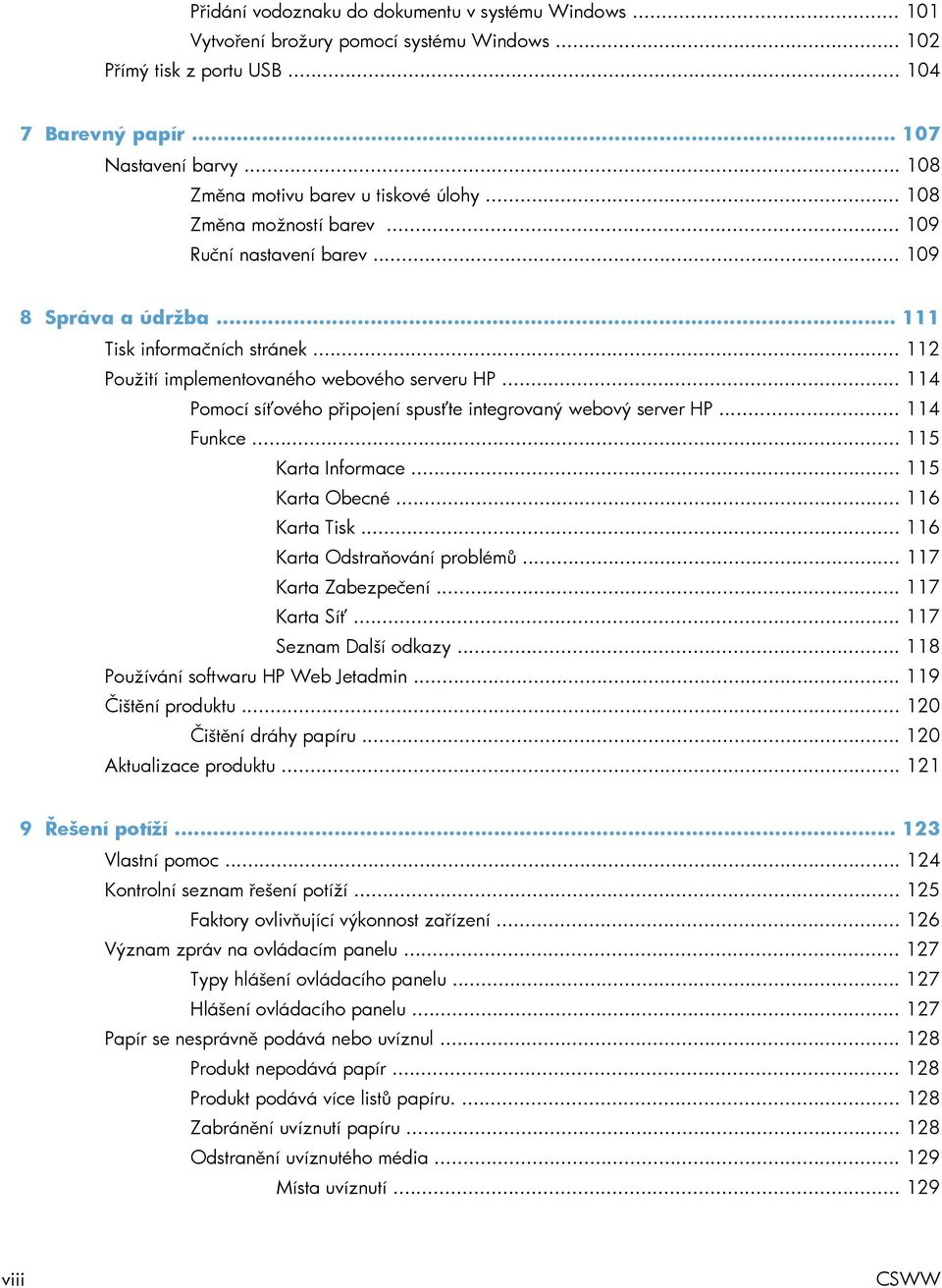

10 Přidání vodoznaku do dokumentu v systému Windows Vytvoření brožury pomocí systému Windows Přímý tisk z portu USB Barevný papír Nastavení barvy Změna motivu barev u tiskové úlohy Změna možností barev Ruční nastavení barev Správa a údržba Tisk informačních stránek Použití implementovaného webového serveru HP Pomocí síťového připojení spusťte integrovaný webový server HP Funkce Karta Informace Karta Obecné Karta Tisk Karta Odstraňování problémů Karta Zabezpečení Karta Síť Seznam Další odkazy Používání softwaru HP Web Jetadmin Čištění produktu Čištění dráhy papíru Aktualizace produktu Řešení potíží Vlastní pomoc Kontrolní seznam řešení potíží Faktory ovlivňující výkonnost zařízení Význam zpráv na ovládacím panelu Typy hlášení ovládacího panelu Hlášení ovládacího panelu Papír se nesprávně podává nebo uvíznul Produkt nepodává papír Produkt podává více listů papíru Zabránění uvíznutí papíru Odstranění uvíznutého média Místa uvíznutí viii CSWW

11 Odstranění uvíznutí v pravých dvířkách Odstranění uvíznutí v oblasti výstupní přihrádky Odstranění uvíznutí v zásobníku Odstranění uvíznutí v zásobníku Odstranění uvíznutí ve volitelném zásobníku na 500 listů papíru a těžká média (zásobník 3) Odstraňte uvíznutí v pravých dolních dvířkách (zásobník 3) Nastavení funkce obnovení po uvíznutí papíru Dodatek A Spotřební materiál a příslušenství Objednání náhradních dílů, příslušenství a spotřebního materiálu Čísla součástí Příslušenství Tiskové kazety a jednotka pro sběr toneru Kabely a rozhraní Sady pro údržbu Dodatek B Servis a podpora Prohlášení o omezené záruce společnosti Hewlett-Packard Záruka HP Premium Protection Warranty: Prohlášení o omezené záruce na tiskovou kazetu LaserJet Prohlášení o omezené záruce na fixační sadu, nádobku na odpadní toner a přenosovou sadu pro tiskárny Color LaserJet Data uložená na tiskové kazetě Licenční smlouva s koncovým uživatelem OpenSSL Oprava provedená zákazníkem záruční servis Zákaznická podpora Dodatek C Technické údaje o produktu Rozměry Spotřeba energie, elektrické specifikace a akustické emise Specifikace prostředí Dodatek D Informace o předpisech Předpisy FCC Program kontroly produktu ve vztahu k životnímu prostředí Ochrana životního prostředí Vytváření ozonu Spotřeba energie Spotřeba papíru CSWW ix

12 Plasty Spotřební materiál HP LaserJet Pokyny pro vracení a recyklaci Spojené státy americké a Portoriko Vrácení více kazet najednou Vracení jednoho kusu Odeslání Program sběru mimo USA Papír Omezení materiálu Likvidace odpadů původci odpadů v domácnostech Evropské unie Chemické látky Bezpečnostní list MSDS (Material Safety Data Sheet) Další informace Prohlášení o shodě Prohlášení o bezpečnosti Bezpečnost laseru Kanadské předpisy DOC Prohlášení VCCI (Japonsko) Pokyny pro manipulaci s napájecím kabelem Prohlášení o napájecím kabelu (Japonsko) Prohlášení EMC (Korea) Prohlášení o laseru pro Finsko Prohlášení o udělení značky GS (Německo) Tabulka materiálu (Čína) Prohlášení o omezení používání nebezpečných látek (Turecko) Rejstřík x CSWW

13 1 Základní informace o produktu Srovnání produktů Umístění sériového čísla a čísla modelu Uspořádání ovládacího panelu CSWW 1

14 Srovnání produktů Model HP LaserJet Enterprise 500 color M551n Funkce Výkon Tiskne až 33 stránek za minutu (str./min) na formát papíru Letter a 32 str./min na formát papíru A4. Manipulace s papírem Víceúčelový zásobník na 100 listů (zásobník 1) Vstupní zásobník na 500 listů (zásobník 2) Výstupní přihrádka na 250 listů, lícem dolů Číslo dílu: CF081A Podporované operační systémy Windows XP (32bitová a 64bitová verze) Windows Vista (32bitová a 64bitová verze) Windows 7 (32bitová a 64bitová verze) Windows Server 2008 (32bitová a 64bitová verze) R2 64bitová verze Mac OS X v10.5 a v10.6 Připojení Vysokorychlostní port USB 2.0 Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100Base-TX K dispozici je příslušenství pro bezdrátové připojení Paměť 1 gigabajt (GB) paměti RAM Displej ovládacího panelu 4řádkový barevný 2 Kapitola 1 Základní informace o produktu CSWW

15 Model HP LaserJet Enterprise 500 color M551dn Funkce Tento model má stejné funkce jako model HP LaserJet Enterprise 500 color M551n a navíc následující: Manipulace s papírem Automatický oboustranný tisk Připojení Číslo dílu: CF082A Konektor pro integraci hardwaru (Hardware Integration Pocket) pro připojení dalších řešení Port USB na ovládacím panelu pro přímý tisk HP LaserJet Enterprise 500 color M551xh Tento model má stejné funkce jako model HP LaserJet Enterprise 500 color M551dn a navíc následující: Manipulace s papírem Zásobník na 500 listů papíru a těžká média (zásobník 3) Paměť Vysoce výkonný pevný disk se šifrováním HP (250 GB) Číslo dílu: CF083A CSWW Srovnání produktů 3

16 Umístění sériového čísla a čísla modelu Číslo modelu a sériové číslo je uvedeno na identifikačním štítku na zadní straně produktu. Sériové číslo obsahuje informace o zemi/oblasti původu, verzi produktu, kód produktu a výrobní číslo tiskárny. 4 Kapitola 1 Základní informace o produktu CSWW

17 Uspořádání ovládacího panelu Na ovládacím panelu je umístěn barevný grafický a textový displej, tlačítka pro ovládání úloh a tři kontrolky stavu (diody LED) Displej ovládacího panelu Zobrazuje informace o stavu, nabídky, nápovědu a chybová hlášení. 2 Tlačítko Šipka nahoru Umožňuje pohyb v nabídkách a v textu a zvyšuje hodnoty numerických položek na displeji. 3 Tlačítko OK Umožňuje provést výběr, obnovit tisk po chybách, po nichž lze pokračovat, a potvrdit používání neoriginální tiskové kazety. 4 Kontrolka Připraveno Kontrolka Připraveno označuje, že produkt může zahájit zpracování úlohy. 5 Kontrolka Data Kontrolka Data označuje, že produkt načítá data. 6 Kontrolka Pozor Kontrolka Pozor označuje, že produkt je ve stavu vyžadujícím zásah. Může se jednat o prázdný zásobník papíru nebo chybovou zprávu na displeji. 7 Tlačítko Šipka dolů Umožňuje pohyb v nabídkách a v textu a snižuje hodnoty numerických položek na displeji. 8 Tlačítko Domů Slouží k otevírání a zavírání nabídek. 9 Tlačítko Šipka zpět Umožňuje pohyb zpět ve vnořených nabídkách. 10 Tlačítko Zastavit Slouží k zastavení aktuální úlohy, zobrazení možností pro obnovení nebo zrušení aktuální úlohy, odstranění papíru z produktu a vymazání všech chyb, po nichž lze pokračovat, souvisejících se zastavenou úlohou. Pokud produkt právě netiskne úlohu, stisknutím tlačítka Zastavit jej pozastavíte. 11 Tlačítko Nápověda Poskytuje podrobné informace, včetně animací o zprávách či nabídkách produktu. CSWW Uspořádání ovládacího panelu 5

18 Nápověda na ovládacím panelu Produkt obsahuje integrovaný systém nápovědy, který vysvětluje použití každé obrazovky. Chcete-li otevřít systém nápovědy, stiskněte tlačítko Nápověda na ovládacím panelu. Na některých obrazovkách nápověda otevře globální nabídku, v níž lze hledat konkrétní témata. Stisknutím směrových šipek na ovládacím panelu můžete procházet strukturou nabídek. Na obrazovkách obsahujících nastavení jednotlivých úloh nápověda otevře téma, které vysvětluje možnosti pro danou obrazovku. 6 Kapitola 1 Základní informace o produktu CSWW

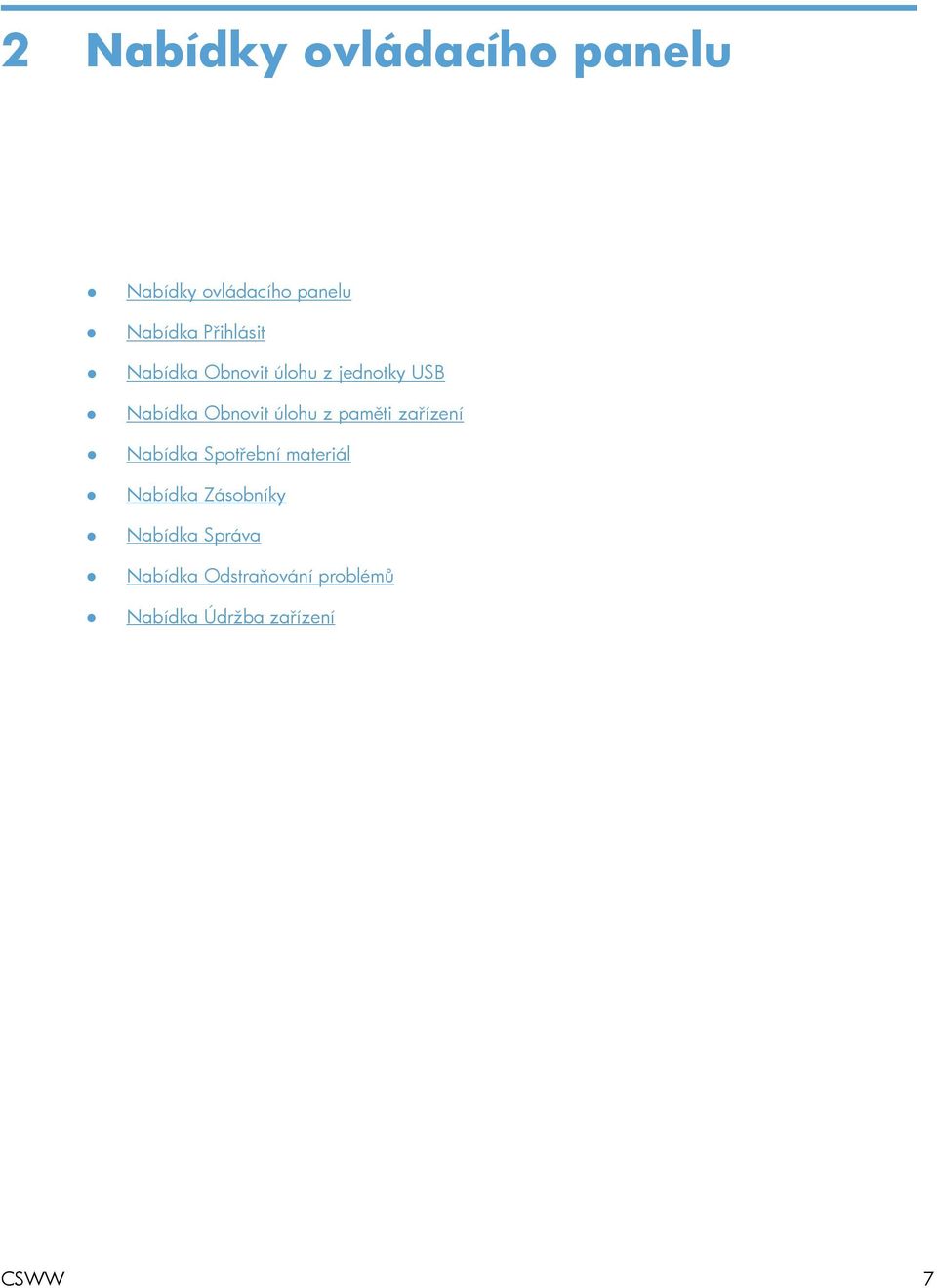

19 2 Nabídky ovládacího panelu Nabídky ovládacího panelu Nabídka Přihlásit Nabídka Obnovit úlohu z jednotky USB Nabídka Obnovit úlohu z paměti zařízení Nabídka Spotřební materiál Nabídka Zásobníky Nabídka Správa Nabídka Odstraňování problémů Nabídka Údržba zařízení CSWW 7

20 Nabídky ovládacího panelu Chcete-li využít všechny funkce tohoto zařízení, může být třeba provést upgrade firmwaru. Společnost HP doporučuje pravidelně navštěvovat stránku abyste zjistili, zda není k dispozici nová verze firmwaru. POZNÁMKA: Verzi firmwaru, která je aktuálně v zařízení nainstalována, zjistíte vytištěním konfigurační stránky. Navigace v nabídkách ovládacího panelu Stisknutím tlačítka Domů otevřete nabídky. Pomocí šipek nahoru a dolů označíte požadovanou položku nabídky. Stisknutím tlačítka OK požadovanou položku nabídky vyberete. 8 Kapitola 2 Nabídky ovládacího panelu CSWW

21 Nabídka Přihlásit Tabulka 2-1 Nabídka Přihlásit První úroveň Druhá úroveň Hodnoty Přístupový kód uživatele Přístupový kód Přístupový kód správce Přístupový kód Přístupový kód pro servis Přístupový kód CSWW Nabídka Přihlásit 9

22 Nabídka Obnovit úlohu z jednotky USB Nabídka Obnovit úlohu z jednotky USB slouží k zobrazení úloh uložených na externím paměťovém zařízení USB. POZNÁMKA: Než budete moci začít tuto funkci používat, je třeba ji povolit v nabídkách ovládacího panelu nebo pomocí integrovaného webového serveru HP. Chcete-li tuto funkci povolit pomocí nabídek na ovládacím panelu, otevřete nabídku Správa, podnabídku Nastavení obnovení z jednotky USB a pak vyberte možnost Povolit. Chcete-li tuto funkci povolit pomocí integrovaného webového serveru HP, otevřete kartu Tisk. Tabulka 2-2 Nabídka Obnovit úlohu z jednotky USB První úroveň Druhá úroveň Hodnoty Obnovit úlohu z jednotky USB OK Storno Vyberte soubor nebo složku Vyberte požadovanou možnost v seznamu. 10 Kapitola 2 Nabídky ovládacího panelu CSWW

23 Nabídka Obnovit úlohu z paměti zařízení Nabídka Obnovit úlohu z paměti zařízení slouží k zobrazení úloh uložených v interní paměti zařízení. Tabulka 2-3 Nabídka Obnovit úlohu z paměti zařízení První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Obnovit úlohu z paměti zařízení POZNÁMKA: Vyberte ze seznamu složek. Všechny úlohy (s PINem) POZNÁMKA: Zobrazí se i jednotlivé názvy úloh. Tisk Zadat kód PIN pro tisk Kopie Rozsah: Výchozí hodnota = 1 Vytisknout a odstranit Zadat kód PIN pro tisk Kopie Rozsah: Výchozí hodnota = 1 Odstranit Zadat kód PIN pro tisk Vš. úlohy (bez PINu) POZNÁMKA: Zobrazí se i jednotlivé názvy úloh. Tisk Kopie Rozsah: Vytisknout a odstranit Výchozí hodnota = 1 Kopie Rozsah: Výchozí hodnota = 1 Odstranit Odstranit všechny úlohy Ano Ne CSWW Nabídka Obnovit úlohu z paměti zařízení 11

24 Nabídka Spotřební materiál V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-4 Nabídka Spotřební materiál První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Správa spotřebního materiálu Tisk stavu spotřebního materiálu Nastavení spotřebního materiálu Černá tisková kazeta Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Kazety s barevným tonerem Velmi nízký stav Stop Výzva pokračovat* Nastavení při nízké prahové hodnotě Azurová tisková kazeta Purpurová tisková kazeta Žlutá tisková kazeta Pokračovat % Nádobka na odpadní toner Velmi nízký stav Stop* Výzva pokračovat Přenosová sada Velmi nízký stav Stop Pokračovat Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % 12 Kapitola 2 Nabídky ovládacího panelu CSWW

25 Tabulka 2-4 Nabídka Spotřební materiál (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Sada fixační jednotky Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Kombinace funkce Barevně/ Černobíle Auto* Většinou barevné stránky Zprávy o spotřebním materiálu Zpráva o docházení spotřebního materiálu Většinou černobílé stránky Zapnuto* Vypnuto Ukazatel úrovně Zapnuto* Vypnuto CSWW Nabídka Spotřební materiál 13

26 Nabídka Zásobníky V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-5 Nabídka Zásobníky První úroveň Druhá úroveň Hodnoty Správa zásobníků Použití požadovaného zásobníku Výhradně* První Výzva k ručnímu podávání Vždy* Pokud není naplněn Výzva k nastavení formátu/typu Displej* Nezobrazovat Použít jiný zásobník Povoleno* Zakázáno Alternativní režim hlavičkového papíru Prázdné stránky Zakázáno* Povoleno Auto* Ano Nahradit A4/Letter Ano* Ne Formát v zásobníku 1 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 1 Vyberte v seznamu požadovanou možnost. Formát v zásobníku 2 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 2 Vyberte v seznamu požadovanou možnost. Formát v zásobníku 3 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 3 Vyberte v seznamu požadovanou možnost. 14 Kapitola 2 Nabídky ovládacího panelu CSWW

27 Nabídka Správa Nabídka Sestavy Tabulka 2-6 Nabídka Sestavy První úroveň Druhá úroveň Třetí úroveň Hodnoty Stránky konfigurace/stavu Tisk Jiné stránky Tisk Mapa nabídek Stránky konfigurace Stav spotřebního materiálu Stránka využití Stránka dráhy papíru Stránka Adresář souborů Stránka aktuálního nastavení Využití barev Ukázková stránka Tisk vzorků RGB Ukázky CMYK Seznam písem PCL Seznam písem PS Nabídka Obecná nastavení V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-7 Nabídka Obecná nastavení První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Nastavení data a času Formát data a času Formát data DD/MMM/RRRR MMM/DD/RRRR* Datum a čas Datum RRRR/MMM/DD Formát času 12 hodin (dop./ odp.)* 24 hodin CSWW Nabídka Správa 15

28 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Doba Časové pásmo Upravit pro letní čas Zapnuto Vypnuto* Nastavení úspory energie Plán spánku Zobrazí se seznam naplánovaných událostí. + (Přidat) Upravit Upravit Odstranit Typ události Probuzení Úsporný režim Čas události Dny události Vyberte dny v týdnu. Zpoždění spánku Výchozí hodnota je 45 minut. Zadejte hodnotu mezi 1 a 120 minutami. Optimální rychlost/ využití energie První strana rychleji* Úspora energie Vyšší úspora energie Nejvyšší úspora energie Kvalita tisku Nastavení barvy Výrazné tóny Sytost azurové Sytost purpurové -5 až 5 Výchozí hodnota = 0 Střední tóny Odstíny Sytost žluté Sytost černé Sytost azurové Sytost purpurové Sytost žluté Sytost černé Sytost azurové Sytost purpurové Sytost žluté Sytost černé -5 až 5 Výchozí hodnota = 0-5 až 5 Výchozí hodnota = 0 16 Kapitola 2 Nabídky ovládacího panelu CSWW

29 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Obnovit hodnoty barev Registrace obrázku Nastavit zásobník <X> Tisk zkušební stránky Posun X1 Posun Y1-5,00 mm až 5,00 mm Výchozí hodnota = 0 Posun X2 Posun Y2 Režim Auto čidlo Rozpoznávání médií v zásobníku 1 Plné snímání Pouze fólie Nastavení typů papíru Vyberte ze seznamu typů papíru, které produkt podporuje. Dostupné možnosti jsou pro každý typ papíru stejné. Režim tisku Vyberte režim tisku ze seznamu. Výchozí hodnota = Režim Auto čidlo Režim rezistence Normální* Nahoru Dolů Režim vlhkosti Normální* Vysoká Režim předběžného otáčení Vypnuto Zapnuto Režim teploty fixační jednotky Normální* Nahoru Dolů Režim ohnutí papíru Normální* Sníženo Optimalizovat Normální papír Standardní* Hladký Lehká média Normální* Alternativní Silný papír Standardní* Hladký CSWW Nabídka Správa 17

30 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Kontrola obálek Normální* Alternativní 1 Alternativní 2 Prostředí Normální* Nízká teplota Síťové napětí Normální* Nízké napětí Zásobník 1 Normální* Alternativní Kontrola čištění Normální* Alternativní Pozadí Normální* Alternativní 1 Alternativní 2 Alternativní 3 Teplota média Normální* Alternativní Ovládání stejnoměrnosti Normální* Alternativní 1 Alternativní 2 Alternativní 3 Předběžné otáčení Normální* Alternativní 1 Alternativní 2 Alternativní 3 Registrace Normální* Alternativní Ovládání přenosu Normální* Alternativní 1 Alternativní 2 Alternativní 3 18 Kapitola 2 Nabídky ovládacího panelu CSWW

31 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Kontrola vlhkosti Normální* Alternativní Obnovit optimalizaci Kontrola okraje Vypnuto Světlý Normální* Maximální Obnovení po uvíznutí papíru Auto* Vypnuto Zapnuto Automatické obnovení Povolit Zakázat Disk RAM Auto Vypnuto Správa uložených úloh Limit úložiště pro úlohu rychlého kopírování Limit pozastavení úlohy rychlého kopírování Výchozí název složky Řadit uložené úlohy podle Výchozí hodnota = 32 Vypnuto* 1 hodina 4 hod 1 den 1 týden Název úlohy* Datum CSWW Nabídka Správa 19

32 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Obnovit výrobní nastavení Resetovat Všechna Obecné Tisk Obecné zabezpečení Kalibrace Omezit barvy Povolit barvy Zakázat barvy Barevně, je-li povoleno* Nabídka Nastavení obnovení z jednotky USB Tabulka 2-8 Nabídka Nastavení obnovení z jednotky USB První úroveň Druhá úroveň Hodnoty Nastavení obnovení z jednotky USB Povolit Zakázat* Nabídka Nastavení tisku V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-9 Nabídka Nastavení tisku První úroveň Druhá úroveň Hodnoty Ruční podávání Povoleno Zakázáno* Písmo Courier Normální* Tmavý Široký A4 Povoleno Zakázáno* Tisk chyb PS Povoleno Zakázáno* Tisk chyb PDF Povoleno Zakázáno* 20 Kapitola 2 Nabídky ovládacího panelu CSWW

33 Tabulka 2-9 Nabídka Nastavení tisku (pokračování) První úroveň Druhá úroveň Hodnoty Jazyk Auto* PCL PS PDF PCL Délka formuláře Rozsah: Výchozí hodnota = 60 Orientace Na výšku* Na šířku Zdroj písma Vnitřní* Jemné USB <X> Číslo písma Rozsah: Výchozí hodnota = 0 Rozteč písma Rozsah: 0,44 99,99 Výchozí hodnota = 10 Velikost bodu písma Rozsah: 4,00 až 999,75 Výchozí hodnota = 12,00 Sada znaků Připojit CR k LF Vyberte sadu znaků ze seznamu. Ne* Ano Potlačit prázdné stránky Ne* Ano Mapování zdroje média Standardní* Klasické Nabídka Možnosti tisku V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. CSWW Nabídka Správa 21

34 Tabulka 2-10 Nabídka Možnosti tisku První úroveň Druhá úroveň Hodnoty Počet kopií Rozsah: 1 X Výchozí hodnota = 1 Výchozí formát papíru Výchozí vlastní formát papíru Vyberte ze seznamu formátů, které produkt podporuje. Jednotka Palce Rozměr X Rozsah: 2,99 až 12,28 Výchozí hodnota = 12,28 Rozměr Y Rozsah: 5,00 18,50 Výchozí hodnota = 18,5 MM Rozměr X Rozsah: Výchozí hodnota = 312 Rozměr Y Rozsah: Výchozí hodnota = 470 Strany Jednostranný* Oboustranný Formát Two-Sided Styl knížky* Otočený styl Nahrazení od kraje ke kraji Povoleno Zakázáno* Nabídka Nastavení displeje V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-11 Nabídka Nastavení displeje První úroveň Druhá úroveň Hodnoty Jas displeje Rozsah: -10 až 10 Výchozí hodnota = 0 Jazyk Vyberte ze seznamu jazyků, které produkt podporuje. Zobrazit IP adresu Displej* Skrýt 22 Kapitola 2 Nabídky ovládacího panelu CSWW

35 Tabulka 2-11 Nabídka Nastavení displeje (pokračování) První úroveň Druhá úroveň Hodnoty Režim spánku Zakázáno Použít zpoždění spánku* Použít plán spánku Použít oboje Časový limit nečinnosti Rozsah: 10 až 300 sekund Smazatelná varování Zapnuto Výchozí hodnota = 60 Úloha* Události s možností pokračování Automaticky pokračovat (po 10 sekundách)* Pokračujte stisknutím tlačítka OK Nabídka Správa spotřebního materiálu V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-12 Nabídka Správa spotřebního materiálu První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Tisk stavu spotřebního materiálu Nastavení spotřebního materiálu Černá tisková kazeta Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Kazety s barevným tonerem Velmi nízký stav Stop Výzva pokračovat* Nastavení při nízké prahové hodnotě Azurová tisková kazeta Purpurová tisková kazeta Žlutá tisková kazeta Pokračovat % CSWW Nabídka Správa 23

36 Tabulka 2-12 Nabídka Správa spotřebního materiálu (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Nádobka na odpadní toner Velmi nízký stav Stop* Výzva pokračovat Pokračovat Přenosová sada Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Sada fixační jednotky Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Kombinace funkce Barevně/Černobíle Auto* Většinou barevné stránky Zprávy o spotřebním materiálu Zpráva o docházení spotřebního materiálu Většinou černobílé stránky Zapnuto* Vypnuto Ukazatel úrovně Zapnuto* Vypnuto Obnovit spotřební materiál Nová sada pojistek Ne Ano Nová přenosová sada Ne Ano Nabídka Správa zásobníků V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. 24 Kapitola 2 Nabídky ovládacího panelu CSWW

37 Tabulka 2-13 Nabídka Správa zásobníků První úroveň Použití požadovaného zásobníku Hodnoty Výhradně* První Výzva k ručnímu podávání Vždy* Pokud není naplněn Výzva k nastavení formátu/typu Displej* Nezobrazovat Použít jiný zásobník Povoleno* Zakázáno Alternativní režim hlavičkového papíru Zakázáno* Povoleno Prázdné stránky Auto* Ano Nahradit A4/Letter Ano* Ne Nabídka Nastavení sítě V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-14 Nabídka Nastavení sítě První úroveň Časový limit V/V Hodnoty Rozsah: 5 až 300 s Výchozí hodnota = 15 Integrovaný server Jetdirect Podrobnosti naleznete v následující tabulce. Tyto nabídky mají stejnou strukturu. Je-li v zásuvce EIO nainstalována další síťová karta HP Jetdirect, jsou k dispozici obě nabídky. Tabulka 2-15 Integrovaný server Jetdirect První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Informace Vytisknout sestavu zabezpečení Ano Ne* TCP/IP Povolit Zapnuto* Vypnuto CSWW Nabídka Správa 25

38 Tabulka 2-15 Integrovaný server Jetdirect (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Název hostitele Pomocí tlačítek se šipkami vyberte název hostitele. NPIXXXXXX* Nastavení IPv4 Metoda konfigurace Bootp* DHCP Automatická adresa IP Ručně Výchozí adresa IP Automatická adresa IP* Starší Verze DHCP Ano Ne* Obnovit DHCP Ano Ne* Primární server DNS Sekundární server DNS Rozsah: Výchozí hodnota = xxx.xxx.xx.xx Rozsah: Výchozí hodnota = Nastavení IPv6 Povolit Zapnuto* Vypnuto Od: Ruční nastavení Povolit Zapnuto Vypnuto* Od: Vyberte v seznamu požadovanou možnost. Zásady pro DHCPv6 Určené směrovačem Směrovač není k dispozici* Vždy 26 Kapitola 2 Nabídky ovládacího panelu CSWW

39 Tabulka 2-15 Integrovaný server Jetdirect (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Primární server DNS Sekundární server DNS Vyberte v seznamu požadovanou možnost. Vyberte v seznamu požadovanou možnost. Server proxy Vyberte v seznamu požadovanou možnost. Obecné zabezpečení Port serveru proxy Časový limit nečinnosti Zabezpečený web Výchozí hodnota = Výchozí hodnota = 0270 HTTPS požadováno* HTTPS volitelně IPSEC Podržet Zakázat* 802.1x Resetovat Podržet* Obnovit zabezpečení Diagnostika Integrované testy Test hardwaru LAN Ano Ne* Ano Ne* Test HTTP Ano Ne* Test SNMP Ano Ne* Test dráhy papíru Ano Ne* Vybrat všechny testy Ano Ne* Čas provedení Rozsah: 1 až 60 hodin Výchozí hodnota = 1 CSWW Nabídka Správa 27

40 Tabulka 2-15 Integrovaný server Jetdirect (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Provést Ano Ne* Testování spojení (ping) Typ cíle IPv4 IPv6 Cílová adresa IPv4 Cílová adresa IPv6 Rozsah: Výchozí hodnota = Vyberte v seznamu požadovanou možnost. Výchozí hodnota = : : 1 Velikost paketu Výchozí hodnota = 64 Časová prodleva Výchozí hodnota = 001 Počet Výchozí hodnota = 004 Výsledky tisku Ano Ne* Provést Ano Ne* Výsledky testování spojení (ping) Odeslané pakety Výchozí hodnota = Přijaté pakety Výchozí hodnota = Procenta ztracených Výchozí hodnota = 000 Min. čas vrácení Výchozí hodnota = 0000 Max. čas vrácení Výchozí hodnota = 0000 Průměrný čas vrácení Probíhá testování spojení (ping) Výchozí hodnota = 0000 Ano Ne* 28 Kapitola 2 Nabídky ovládacího panelu CSWW

41 Tabulka 2-15 Integrovaný server Jetdirect (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Aktualizovat Ano Ne* Rychlost připojení Auto* 10T Poloviční 10T Plný 100TX Poloviční 100TX Plný 100TX Auto 1000T Plný CSWW Nabídka Správa 29

42 Nabídka Odstraňování problémů V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-16 Nabídka Odstraňování problémů První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Ukončení řešení potíží POZNÁMKA: Tato položka se zobrazí jen v případě, že se vracíte z nabídky Odstraňování problémů. POZNÁMKA: Po výběru této položky v nabídce se produkt vypne a restartuje. Tisk protokolu událostí Zobrazit protokol událostí Vytisknout stránku dráhy papíru Tisk stránky kvality Tisk stránek řešení potíží s kvalitou tisku Tisk diagnostické stránky Test barevného pruhu Tisk zkušební stránky Kopie Rozsah: 1 30 Výchozí hodnota = 1 Diagnostické testy Vypnout kontrolu kazety Čidla dráhy papíru Spustit test Test dráhy papíru Tisk zkušební stránky Tisk Zdrojový zásobník Vyberte zásobník ze seznamu dostupných zásobníků. Test dráhy při oboustranném tisku Vypnuto* Zapnuto Počet kopií Rozsah: Výchozí hodnota = 1 30 Kapitola 2 Nabídky ovládacího panelu CSWW

43 Tabulka 2-16 Nabídka Odstraňování problémů (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Ruční test čidla Vyberte čidlo zařízení ze seznamu. Ruční test čidla zásobníku/přihrádky Vyberte čidlo zařízení ze seznamu. Test součástí Vyberte požadovanou možnost ze seznamu dostupných součástí. Test při zastavení tisku Opakovat Vypnuto* Zapnuto Načíst data diagnostiky Export na jednotku USB Diagnostické soubory Datový soubor zařízení Soubor s informacemi o ladění* Zahrnout výpisy stavu systému Informace o ladění čištění Vypnuto Zapnuto* Vypnuto Zapnuto* Obecná data ladění CSWW Nabídka Odstraňování problémů 31

44 Nabídka Údržba zařízení Nabídka Zálohování/obnovení UPOZORNĚNÍ: Zodpovědnost za zálohování a obnovení dat spočívá na zákazníkovi/správci zařízení. Servisní pracovníci by neměli za žádných okolností provádět zálohování ani obnovu dat zákazníků. V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-17 Nabídka Zálohování/obnovení První úroveň Druhá úroveň Třetí úroveň Hodnoty Zálohovaná data Naplánované zálohy Povolit plánování Zakázáno* Povoleno Doba zálohování Výchozí hodnota = aktuální čas Dny mezi zálohováním Výchozí hodnota = 1 Zálohovat Export poslední zálohy Obnovit data Vložte jednotku USB, která obsahuje soubor zálohy. Nabídka Kalibrace/čištění V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-18 Nabídka Kalibrace/čištění První úroveň Druhá úroveň Hodnoty Auto čištění Vypnuto* Zapnuto Interval čištění Vyberte ze seznamu intervalů čištění. Formát automatického čištění Letter* A4 Vytištění čisticí stránky Čištění skla laseru Rychlá kalibrace Úplná kalibrace Kalibrace zpoždění při probuzení/ zapnutí Ano* Ne 32 Kapitola 2 Nabídky ovládacího panelu CSWW

45 Nabídka Upgrade firmwaru z USB Zobrazení: Na ovládacím panelu zařízení vyberte nabídku Údržba zařízení a poté vyberte podnabídku Upgrade firmwaru z USB. Vložte paměťové zařízení USB s balíkem upgradu firmwaru do portu USB a postupujte podle pokynů na obrazovce. Nabídka Servis Přístup do nabídky Servis je chráněn a vyžaduje zadání kódu PIN. Tato nabídka je určena pro použití autorizovaným servisním pracovníkem. CSWW Nabídka Údržba zařízení 33

46 34 Kapitola 2 Nabídky ovládacího panelu CSWW

47 3 Připojení produktu Připojení k síti CSWW 35

48 Připojení k síti Parametry sítě můžete nakonfigurovat na ovládacím panelu, pomocí implementovaného webového serveru HP nebo pro většinu sítí pomocí softwaru HP Web Jetadmin. POZNÁMKA: Software HP Web Jetadmin není podporován v operačních systémech Mac OS X. Úplný seznam podporovaných sítí a pokyny pro konfiguraci síťových parametrů v softwaru naleznete v příručce správce implementovaného tiskového serveru HP Jetdirect Embedded Print Server Administrator s Guide. Tato příručka se dodává k produktům, ve kterých je nainstalován implementovaný tiskový server HP Jetdirect. Podporované síťové protokoly Tabulka 3-1 Podporované síťové protokoly Typ sítě Podporované protokoly Sítě TCP/IP IPv4 a IPv6 Bonjour (mdns) Protokol SNMP (Simple Network Management Protocol) v1, v2 a v3 Protokol HTTP (Hyper Text Transfer Protocol) Protokol HTTPS (Secure HTTP) Protokol FTP (File Transfer Protocol) Port 9100 Protokol LPD (Line Printer Daemon) Protokol IPP (Intenet Printing Protocol) Protokol Secure IPP Specifikace WS Discovery (Web Services Dynamic Discovery) IPsec/Firewall Pouze sítě TCP/IP IPv4 Automatická IP adresa Protokol SLP (Service Location Protocol) Protokol TFTP (Trivial File Transfer Protocol) Telnet Protokol IGMP (Internet Group Management Protocol) v2 Protokol BOOTP (Bootstrap Protocol) / DHCP Služba WINS (Windows Internet Name Service) Režim IP Direct Mode WS Print 36 Kapitola 3 Připojení produktu CSWW

49 Tabulka 3-1 Podporované síťové protokoly (pokračování) Typ sítě Podporované protokoly Pouze sítě TCP/IP IPv6 Protokol DHCP (Dynamic Host Configuration Protocol) v6 Protokol MLD (Multicast Listener Discovery Protocol) v1 Protokol ICMP (Internet Control Message Protocol) v6 Další podporované síťové protokoly IPX/SPX (Internetwork Packet Exchange / Sequenced Packet Exchange) NDS (NetWare Directory Services) Bindery NDPS (Novell Distributed Print Services) iprint Tabulka 3-2 Rozšířené funkce zabezpečení pro síťovou správu Název služby IPsec/Firewall Kerberos SNMP v3 SSL/TLS Dávková konfigurace IPsec Popis Poskytuje funkce zabezpečení síťové vrstvy v sítích s protokolem IPv4 a IPv6. Brána firewall poskytuje jednoduché řízení provozu protokolu IP. Protokol IPsec poskytuje další ochranu pomocí ověřovacích a šifrovacích protokolů. Umožňuje výměnu soukromých informací v otevřené síti přiřazením jedinečného klíče označovaného jako lístek každému uživateli, který se přihlásí k síti. Lístek se pak integruje do zpráv pro identifikaci odesilatele. Využívá model zabezpečení uživatele pro SNMP v3, který zajišťuje ověření uživatele a soukromí dat šifrováním. Umožňuje vysílat soukromé dokumenty prostřednictvím sítě Internet a zaručit soukromí a integritu dat mezi klientskými a serverovými aplikacemi. Poskytuje zabezpečení vrstvy sítě jednoduchým řízením provozu IP do a z produktu. Tento protokol poskytuje výhody šifrování a ověření a umožňuje použití více konfigurací. CSWW Připojení k síti 37

50 Instalace produktu v síti propojené kabely Konfigurace IP adresy 1. Připojte síťový kabel k produktu a k síti. 2. Před pokračováním počkejte 60 sekund. Během této doby se síť snaží rozpoznat produkt a přiřadí mu IP adresu nebo název hostitele. 3. Na ovládacím panelu produktu stiskněte tlačítko Domů. 4. Stisknutím šipky dolů přejděte na nabídku Správa a stiskněte tlačítko OK. 5. Stisknutím šipky dolů přejděte na nabídku Sestavy a stiskněte tlačítko OK. 6. Stisknutím šipky dolů přejděte na nabídku Stránky konfigurace/stavu a stiskněte tlačítko OK. 7. Stisknutím šipky dolů označte položku Stránky konfigurace a stiskněte tlačítko OK. 8. Stisknutím šipky nahoru označte možnost Tisk a stisknutím tlačítka OK vytiskněte sestavu. 38 Kapitola 3 Připojení produktu CSWW

51 9. Na stránce Embedded Jetdirect (Implementovaný server Jetdirect) vyhledejte IP adresu. Jetdirect Page HP Color LaserJet Page IPv4: Pokud je IP adresa , nebo x.x, je nutné IP adresu nakonfigurovat ručně. Viz část Ruční konfigurace parametrů TCP/IP IPv4 pomocí ovládacího panelu na stránce 40. V opačném případě byla konfigurace sítě úspěšná. Instalace softwaru IPv6: Jestliže IP adresa začíná textem fe80:, mělo by být možné z produktu tisknout. V opačném případě musíte IP adresu nakonfigurovat ručně. Viz část Ruční konfigurace parametrů TCP/IP IPv6 pomocí ovládacího panelu na stránce Ukončete všechny programy spuštěné v počítači. 2. Nainstalujte software z disku CD. 3. Postupujte podle pokynů na obrazovce. 4. Po zobrazení výzvy vyberte možnost Připojit pomocí kabelové sítě a potom klikněte na tlačítko Další. 5. Ze seznamu dostupných tiskáren vyberte tiskárnu, která má správnou IP adresu. 6. Klikněte na tlačítko Dokončit. 7. Na obrazovce Další možnosti můžete nainstalovat další software nebo můžete kliknout na tlačítko Konec. 8. Vytištěním zkušební stránky z instalačního programu se přesvědčte, zda je software správně nainstalován. POZNÁMKA: V případě neúspěšné instalace software přeinstalujte. CSWW Připojení k síti 39

52 Konfigurace nastavení sítě Zobrazení nebo změna nastavení sítě K zobrazení a změně konfigurace adresy IP lze použít implementovaný webový server. 1. Vytiskněte stránku s konfigurací a vyhledejte adresu IP. Pokud používáte protokol IPv4, bude adresa IP obsahovat pouze čísla. Má následující formát: xxx.xxx.xxx.xxx Pokud používáte protokol IPv6, představuje adresa IP kombinaci znaků a čísel šestnáctkové soustavy. Má formát podobný následujícímu: xxxx::xxxx:xxxx:xxxx:xxxx 2. Implementovaný webový server otevřete zadáním adresy IP do řádku adresy webového prohlížeče. POZNÁMKA: Používáte-li operační systém Mac OS X, využijte pro přístup k integrovanému webovému serveru prohlížeč Safari a službu Bonjour. 3. Klepnutím na kartu Připojení do sítě získáte informace o síti. Nastavení můžete měnit podle potřeby. Nastavení nebo změna síťového hesla Pomocí implementovaného webového serveru nastavíte síťové heslo nebo změníte stávající heslo. 1. Na integrovaném webovém serveru klikněte na kartu Zabezpečení a potom na odkaz Obecné zabezpečení. POZNÁMKA: Pokud bylo heslo již dříve nastaveno, zobrazí se výzva k jeho zadání. Zadejte heslo a klikněte na tlačítko Použít. 2. Zadejte nové heslo do pole Nové heslo a potom jej zadejte znovu do pole Ověřit heslo. 3. Zadejte heslo a klikněte na tlačítko Použít v dolní části okna. Ruční konfigurace parametrů TCP/IP IPv4 pomocí ovládacího panelu K ručnímu nastavení adresy IPv4, masky podsítě, serveru syslog a výchozí brány použijte nabídky ovládacího panelu. 1. Stiskněte tlačítko Domů. 2. Stisknutím šipky dolů přejděte na nabídku Správa a stiskněte tlačítko OK. 3. Stisknutím šipky dolů přejděte na nabídku Nastavení sítě a stiskněte tlačítko OK. 4. Stisknutím šipky dolů přejděte na nabídku Integrovaný server Jetdirect a stiskněte tlačítko OK. 5. Stisknutím šipky dolů přejděte na nabídku TCP/IP a stiskněte tlačítko OK. 40 Kapitola 3 Připojení produktu CSWW

53 6. Stisknutím šipky dolů přejděte na nabídku Nastavení IPv4 a stiskněte tlačítko OK. 7. Stisknutím šipky dolů přejděte na nabídku Metoda konfigurace a stiskněte tlačítko OK. 8. Stisknutím šipky dolů přejděte na možnost Ručně a stiskněte tlačítko OK. 9. Stisknutím šipky dolů přejděte na nabídku Ruční nastavení a stiskněte tlačítko OK. 10. Stisknutím šipky dolů označte nabídku Adresa IP, Maska podsítě nebo Výchozí brána a stiskněte tlačítko OK. 11. Stisknutím šipky nahoru nebo šipky dolů zvyšte nebo snižte číslo prvního bajtu IP adresy, masky podsítě, serveru syslog nebo výchozí brány. 12. Stisknutím tlačítka OK přejděte na další skupinu čísel nebo stisknutím tlačítka šipka zpět přejděte na předchozí skupinu čísel. 13. Zopakujte kroky 10 a 11, dokud nedokončíte nastavení IP adresy, masky podsítě nebo výchozí brány, a pak stisknutím tlačítka OK nastavení uložte. 14. Stisknutím tlačítka Domů se vraťte do stavu Připraveno. Ruční konfigurace parametrů TCP/IP IPv6 pomocí ovládacího panelu K ručnímu nastavení adresy IPv6 použijte nabídky ovládacího panelu. 1. Stiskněte tlačítko Domů. 2. Stisknutím šipky dolů přejděte na nabídku Správa a stiskněte tlačítko OK. 3. Stisknutím šipky dolů přejděte na nabídku Nastavení sítě a stiskněte tlačítko OK. 4. Stisknutím šipky dolů přejděte na nabídku Integrovaný server Jetdirect a stiskněte tlačítko OK. 5. Stisknutím šipky dolů přejděte na nabídku TCP/IP a stiskněte tlačítko OK. 6. Stisknutím šipky dolů přejděte na nabídku Nastavení IPv6 a stiskněte tlačítko OK. 7. Stisknutím šipky dolů přejděte na nabídku Od: a stiskněte tlačítko OK. 8. Stisknutím tlačítka OK vyberte nabídku Ruční nastavení. 9. Stisknutím šipky dolů přejděte na možnost Od: a stiskněte tlačítko OK. 10. Stisknutím šipky nahoru nebo dolů vyberte první znak adresy. Stiskněte tlačítko OK. Tento postup opakujte pro každý znak v adrese. POZNÁMKA: Po zadání každého znaku je třeba stisknout tlačítkook. 11. Po zadání všech znaků adresy vyberte stisknutím šipky nahoru nebo dolů znak Stop. Stiskněte tlačítko OK. 12. Stisknutím tlačítka Domů se vraťte do stavu Připraveno. CSWW Připojení k síti 41

54 Rychlosti připojení a nastavení oboustranného tisku Rychlost připojení a komunikace tiskového serveru musí odpovídat síti. Ve většině situací by produkt měl být ponechán v automatickém režimu. Nesprávné změny rychlosti připojení a nastavení oboustranného tisku mohou způsobit, že produkt nebude komunikovat s ostatními síťovými zařízeními. Potřebujete-li provést změny, použijte ovládací panel produktu. POZNÁMKA: Provedením změn tohoto nastavení dojde k vypnutí a následnému zapnutí produktu. Změny provádějte, pouze pokud je produkt v nečinnosti. 1. Stiskněte tlačítko Domů. 2. Stisknutím šipky dolů přejděte na nabídku Správa a stiskněte tlačítko OK. 3. Stisknutím šipky dolů přejděte na nabídku Nastavení sítě a stiskněte tlačítko OK. 4. Stisknutím šipky dolů přejděte na nabídku Integrovaný server Jetdirect a stiskněte tlačítko OK. 5. Stisknutím šipky dolů přejděte na nabídku Rychlost připojení a stiskněte tlačítko OK. 6. Stisknutím šipky dolů zvýrazněte některou z následujících možností. Nastavení Auto 10T Poloviční 10T Plný 100TX Poloviční 100TX Plný 100TX Auto 1000T Plný Popis Tiskový server se automaticky nakonfiguruje na nejvyšší přenosovou rychlost a režim komunikace povolený v síti. 10 Mb/s, poloduplexní provoz 10 Mb/s, duplexní provoz 100 Mb/s, poloduplexní provoz 100 Mb/s, duplexní provoz Omezuje automatické nastavení na maximální rychlost připojení 100 Mb/s Mb/s, duplexní provoz 7. Stiskněte tlačítko OK. Produkt se vypne a opět zapne. 42 Kapitola 3 Připojení produktu CSWW

55 4 Papír a tisková média Použití papíru Nastavení ovladače tiskárny podle typu a formátu papíru v systému Windows Podporované formáty papíru Podporované typy papíru Vložení papíru do zásobníků Konfigurace zásobníků CSWW 43

56 Použití papíru Tento produkt umožňuje použití množství druhů papíru a jiných tiskových médií, které jsou v souladu s pokyny v této uživatelské příručce. Papír nebo tisková média, která nesplňují tyto pokyny mohou zapříčinit nízkou kvalitu tisku, zvýšený výskyt uvíznutí a předčasné opotřebení produktu. Nejlepších výsledků dosáhnete, budete-li používat výhradně značkový papír a tisková média společnosti HP určená pro laserové tiskárny a multifunkční zařízení. Nepoužívejte papír nebo tisková média určená pro inkoustové tiskárny. Vzhledem k tomu, že společnost Hewlett-Packard nemůže kontrolovat kvalitu médií jiných výrobců, nedoporučuje jejich používání. Může se stát, že papír nebo média vyhovují všem zásadám uvedeným v této příručce, a přesto nebudou přinášet uspokojivé výsledky. Příčinou může být nesprávná manipulace, nepřijatelná úroveň teploty a vlhkosti nebo jiné proměnné, na které nemá společnost Hewlett-Packard vliv. UPOZORNĚNÍ: Budou-li použita média nebo papír nevyhovující technickým požadavkům zařízení Hewlett-Packard, může dojít k problémům se zařízením, které budou vyžadovat opravu. Na takovou opravu neposkytuje společnost Hewlett-Packard záruku ani servisní smlouvu. Pokyny pro použití speciálního papíru Tento produkt umožňuje tisk na speciální média. Nejlepší výsledky dosáhnete, pokud budete postupovat podle následujících pokynů. Chcete-li dosáhnout nejlepší výsledky, potom při použití speciálního papíru nebo tiskového média nezapomeňte nastavit formát a typ média v ovladači tiskárny. UPOZORNĚNÍ: Produkty HP LaserJet používají fixační jednotky k navázání suchých částic toneru na papír, aby zde vytvořily jemné body. Papír pro laserové tiskárny HP je navržen, aby odolal extrémním teplotám, ke kterým zde dochází. Při použití papíru pro inkoustové tiskárny může dojít k poškození tohoto produktu. Typ média Správné použití Chybné použití Obálky Skladujte obálky na plocho. Používejte obálky, u nichž se šev táhne po celé délce až do rohu obálky Používejte samolepící proužky schválené pro laserové tiskárny Štítky Používejte pouze štítky, které jsou na podkladu těsně vedle sebe Nepoužívejte pomačkané, proříznuté, slepené nebo jinak poškozené obálky. Nepoužívejte obálky se sponkami, drátky, průhlednými okénky nebo obálky s vnitřní výstelkou Nepoužívejte samolepivá lepidla a jiné syntetické materiály Nepoužívejte štítky se záhyby, bublinkami nebo jinak poškozené. Používejte štítky, které se ukládají naplocho. Netiskněte na neúplné listy štítků. Používejte pouze plné listy štítků 44 Kapitola 4 Papír a tisková média CSWW

57 Typ média Správné použití Chybné použití Průhledné fólie Používejte pouze fólie schválené pro použití v barevných laserových tiskárnách. Nepoužívejte průhledná tisková média neschválená pro laserové tiskárny. Po vyjmutí z tiskárny umístěte fólie na rovnou plochu. Hlavičkové papíry a předtištěné formuláře Používejte pouze hlavičkové papíry a formuláře schválené pro laserové tiskárny. Nepoužívejte vyvýšené nebo metalické hlavičkové papíry Těžký papír Používejte pouze těžký papír, který je schválený pro laserové tiskárny a odpovídá váhovým specifikacím produktu. Lesklý nebo potažený papír Používejte pouze lesklý nebo potažený papír schválený pro laserové tiskárny. Nepoužívejte těžší papír, než uvádějí doporučené specifikace médií, pokud se nejedná o papír HP schválený pro tento produkt. Nepoužívejte lesklý nebo potažený papír určený pro inkoustové tiskárny. CSWW Použití papíru 45

58 Nastavení ovladače tiskárny podle typu a formátu papíru v systému Windows 1. V nabídce Soubor používaného programu klikněte na položku Tisk. 2. Vyberte produkt a pak klikněte na tlačítko Vlastnosti nebo Předvolby. 3. Klikněte na kartu Papír/Kvalita. 4. Z rozbalovacího seznamu Formát papíru vyberte formát. 5. Z rozbalovacího seznamu Typ papíru vyberte typ papíru. 6. Klikněte na tlačítko OK. 46 Kapitola 4 Papír a tisková média CSWW

59 Podporované formáty papíru Tento produkt podporuje mnoho formátů papíru a přizpůsobí se různým médiím. POZNÁMKA: Chcete-li dosáhnout nejlepších výsledků, vyberte před tiskem v ovladači tiskárny správný formát a typ papíru. Tabulka 4-1 Podporované formáty papíru a tiskových médií Formát a rozměry Zásobník 1 Zásobník 2 Zásobník 3 (volitelný) Letter 215,9 279 mm Legal 215,9 355,6 mm A mm RA mm A mm B5 (JIS) mm B6 (JIS) mm Executive 184,2 266,7 mm Statement mm ,6 152,4 mm 10 x 15 cm 101,6 152,4 mm 3 x 5 76,2 127,0 mm ,8 mm CSWW Podporované formáty papíru 47

60 Tabulka 4-1 Podporované formáty papíru a tiskových médií (pokračování) Formát a rozměry Zásobník 1 Zásobník 2 Zásobník 3 (volitelný) ,2 mm A mm Pohlednice (JIS) mm (3,94 5,83 palce) Dvojitá pohlednice (JIS) mm 16 K mm 16 K mm 16 K mm 8, ,9 330,2 mm Obálka Commercial č ,9 241,3 mm Obálka č.9 98,43 225,43 mm Obálka B mm Obálka C5 ISO mm Obálka C mm Obálka DL ISO mm Obálka Monarch 98,4 190,5 mm 48 Kapitola 4 Papír a tisková média CSWW
