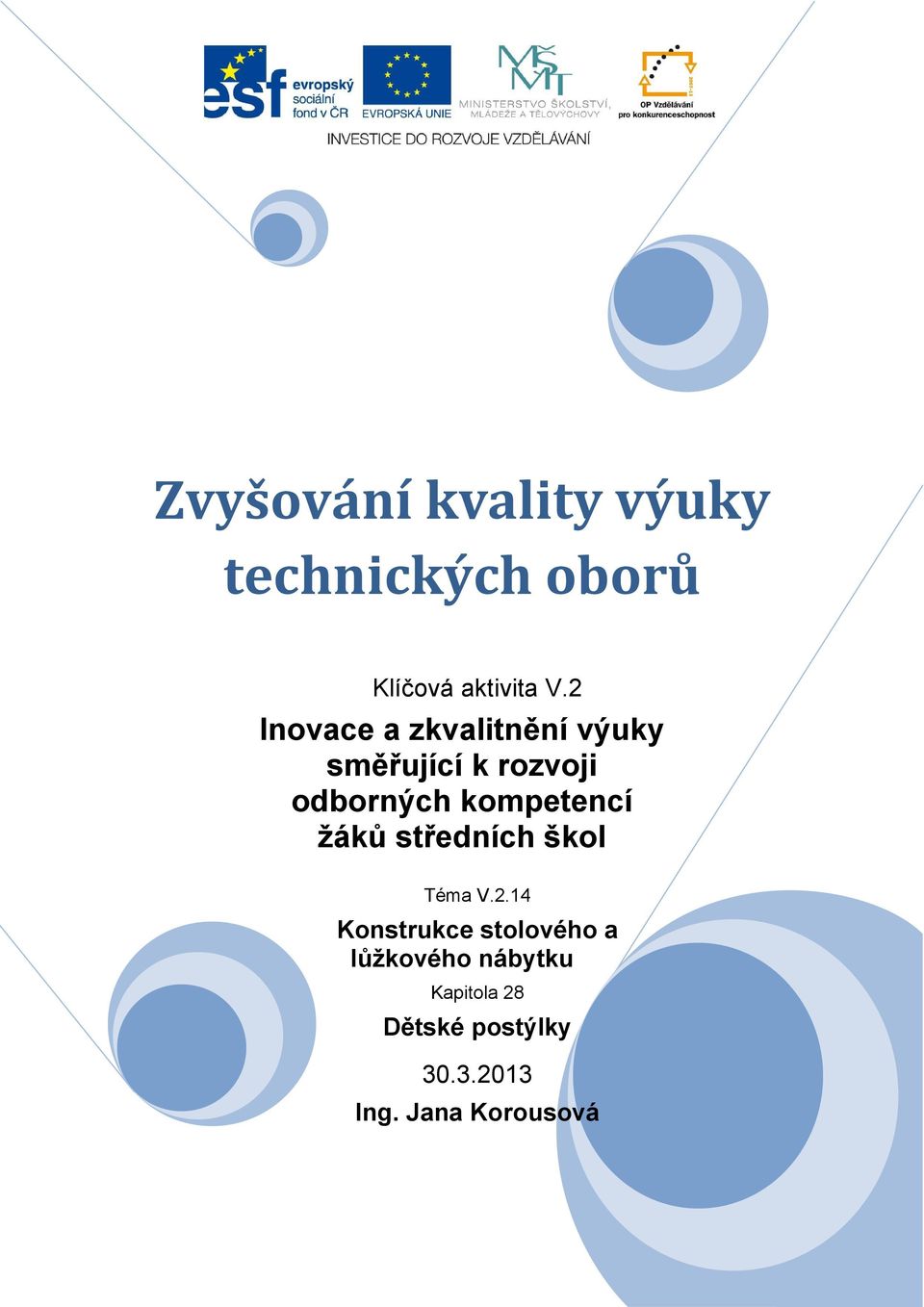

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.14 Konstrukce stolového a lůžkového nábytku Kapitola 28 Dětské postýlky Ing. Jana Korousová

2 Obsah ÚVOD DĚTSKÉ POSTÝLKY POŽADAVKY NA DĚTSKÉ POSTÝLKY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 6

3 Úvod Výukový materiál Konstrukce stolového a lůžkového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením stolového a lůžkového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí stolů a lůžkového nábytku i o jeho jednotlivých prvcích. Nakonec se podíváme na zkoušení nábytku. Součástí daného materiálu jsou kontrolní testy a krátká prezentace na téma historický vývoj nábytku. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Dotýká se několika tematických celků v předmětu odborné kreslení Obor nábytkář probírá daný celek v konstrukcích ve 3. ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

4 1 Dětské postýlky 1.1 Požadavky na dětské postýlky Pro dětské postýlky dle ČSN EN platí: Vůle mezi součástmi konstrukce (svislé příčle a jiné) může být max. 60 mm Síťovina bočnic a čel postýlky max. 85 mm Střihová a tlaková místa musí být menší než 5 mm nebo větší než 18mm. Otvory nesmí být přístupné v rozmezí 7 12 mm ) povoleno jen při hloubce < nebo = 10 mm. Tloušťka matrace musí být taková, aby vnitřní výška matrace byla min. 500 mm v nejnižší poloze dna postýlky a min. 200 mm v nejvyšší poloze dna postýlky. V návodu u postýlky musí být uvedena min. velikost matrace v postýlce. Rozměry matrace musí být takové, aby mezera mezi matrací a bočnicemi, nepřesáhla 30 mm. Rozměry dětských postelí pro děti do 6 let nejsou stanoveny závaznou normou. Doporučují se jen nízká lůžka, vysoká a patrová lůžka přinášejí rizika pádu. Pro poměrně široký antropometrický rozptyl, uvádějí pediatři ČR rozměry, které by lůžko mělo mít: Stáří dítěte Délka /šířka lůžka/výška bočních stěn (cm) 1 měsíc 3 roky d80-120š/50-60/v poznámka 3 7 roků /65-70/ roků 150/67-75/37 Boční stěny není třeba využívat Dítě starší 12 let /80-85/35 Boční stěny není třeba využívat Dětské lůžko musí zohlednit základní antropometrické parametry české dětské populace: Tělesná výška cm Tělesná hmotnost 3,5 65 kg Vedle výšky a hmotnosti dítěte je při návrhu konstrukce také pamatovat, že dítě se postupně vyvíjí, převrací se, leze, sedí, stojí. Dítě lůžko také často využívá k hrám, z nichž mnohé hry představují pro lůžko velkou mechanickou zátěž. Lůžko pro dítě do 4 let by mělo mít 4 boční stěny (zábrany), přitom nejméně dvě z nich měly být stahovatelné směrem dolů. Každá postýlka má čtyři kolečka, z toho dvě mají brzdu. Příčky by měly být ve vzdálenosti 6 cm. Jednotlivé příčky nelze vyjmout z bočnice postýlky. Příčky nemají ostré hrany a jsou odolné mechanické zátěži. 2

5 Lůžka pro děti musí mít přístupné hrany a vyčnívající části zaoblené, zbavené třísek a ostrých hran. Zaoblení musí být minimálně o poloměru 2 mm. Nesmí být použité kovové trubky bez ucpávek. Lůžka pro děti do 3 let musí být zhotoveny vsouladu s vyhláškou ministerstva zdravotnictví č. 84/2001 sb., která řeší požadavky na hračky a výrobky pro děti. Dětská postýlka a patrová vysoká lůžka pro děti nesmí mít mezery umožňující zaklesnutí hlavy dítěte nebo zlomení jeho končetin. obrázek 1: dětská postýlka s průhlednými čely obrázek 2: dětská postýlka s plnými čely 3

6 obrázek 3: dětská postýlka se skříňkou a přebalovacím pultem obrázek 4: dětská postel pro batolata Opakování : Která norma řeší požadavky na dětské postýlky? Jaké otvory a mezery jsou přípustné u dětských postýlek? V jakých rozměrech se vyrábí dětská lůžka? V jakých vzdálenostech mohou být příčky v dětské postýlce? 4
