1 Multimediální materiál pro výuku 2D a 3D grafiky A7B39MGA Multimediální a grafické aplikace A7B39PGR Programování grafiky Ladislav Čmolík Katedra počítačové grafiky a interakce ČVUT v Praze, FEL Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

2 Tutoriál pro 2D rastrovou grafiku v programu Gimp Tutoriál pro 2D vektorovou grafiku v programu Inkscape Tutoriál pro DTP v programu Scribus Výukové video o aliasu Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

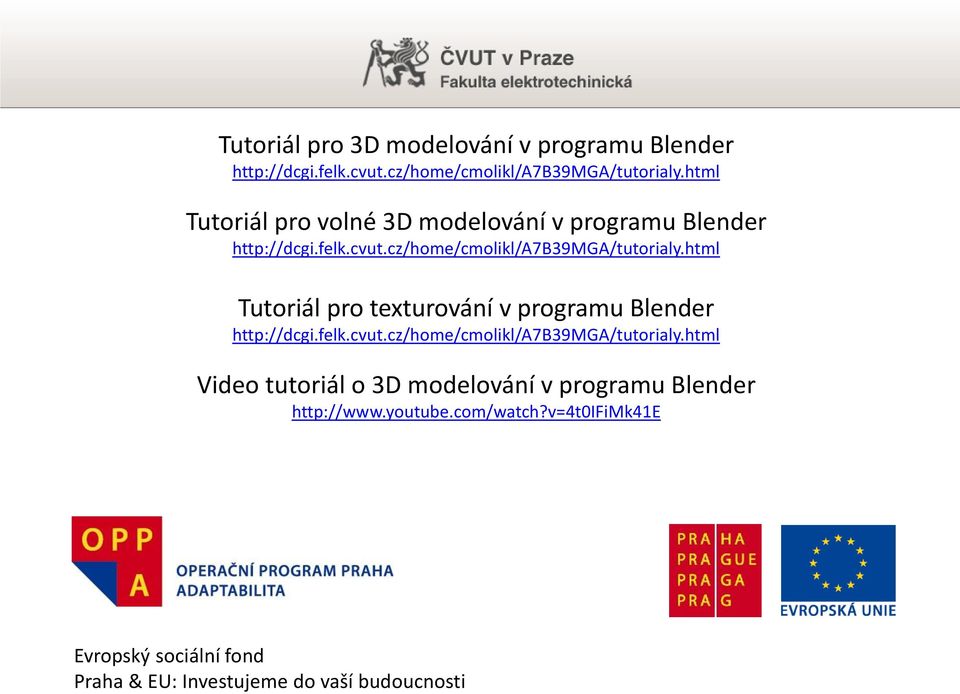

3 Tutoriál pro 3D modelování v programu Blender Tutoriál pro volné 3D modelování v programu Blender Tutoriál pro texturování v programu Blender Video tutoriál o 3D modelování v programu Blender Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

4 Výukové video o Phongově osvětlovacím modelu Výukové video o sledování paprsku Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

5 MGA BLENDER - TUTORIÁL BOTA Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

6 Cíl tutoriálu + Cílem tutoriálu je vymodelovat 3D botu (3)

7 Krok 1 + Otevřete Blender + Automaticky bude vytvořena nová scéna obsahující kameru, bodové světlo a krychli + Odstraňte krychli (4)

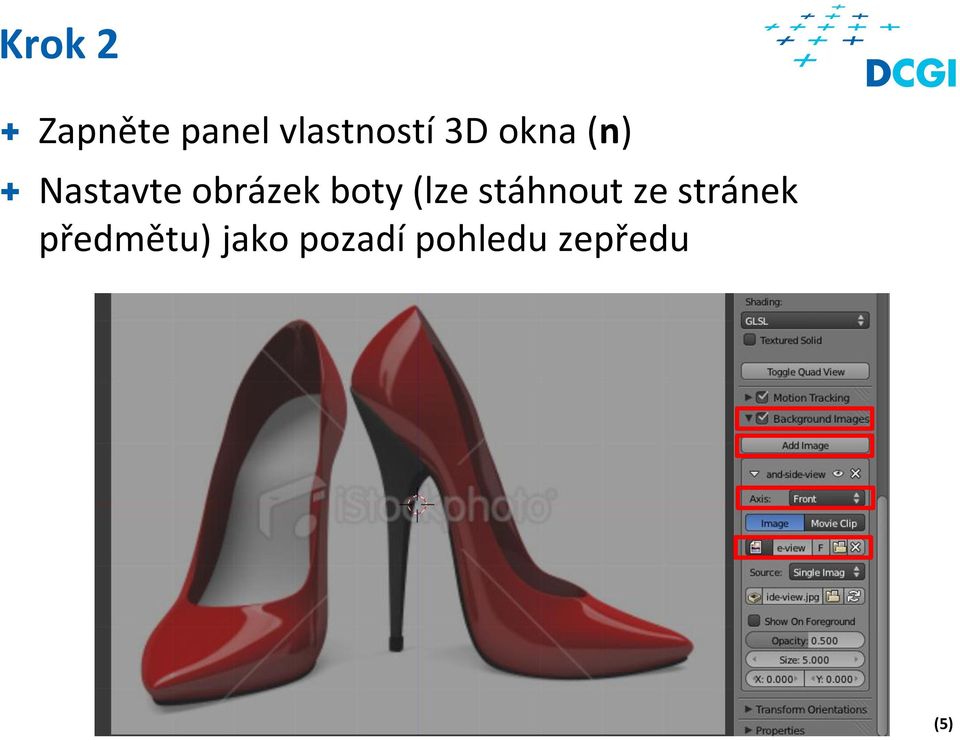

8 Krok 2 + Zapněte panel vlastností 3D okna (n) + Nastavte obrázek boty (lze stáhnout ze stránek předmětu) jako pozadí pohledu zepředu (5)

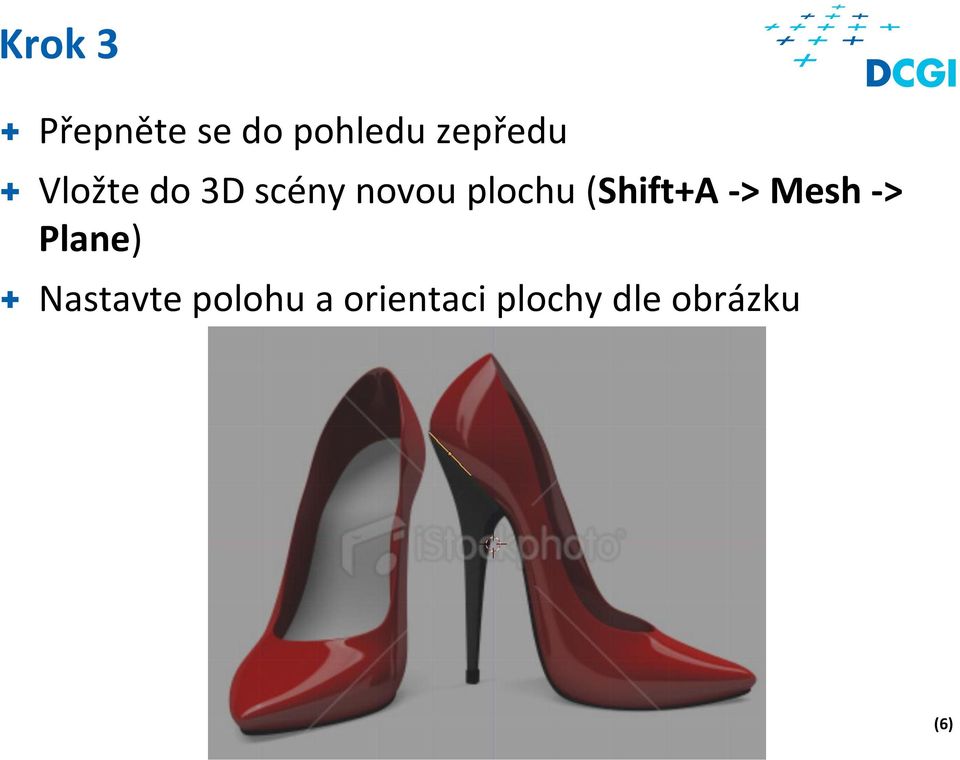

9 Krok 3 + Přepněte se do pohledu zepředu + Vložte do 3D scény novou plochu (Shift+A -> Mesh -> Plane) + Nastavte polohu a orientaci plochy dle obrázku (6)

10 Krok 4 + Přepněte se do editačního režimu + Vyberte spodní hranu plochy + Přepněte se do pohledu zepředu + Pomocí funkce extrude (e) vytáhněte z hrany další plochu + Opakujte funkci extrude a kopírujte tvar podrážky (7)

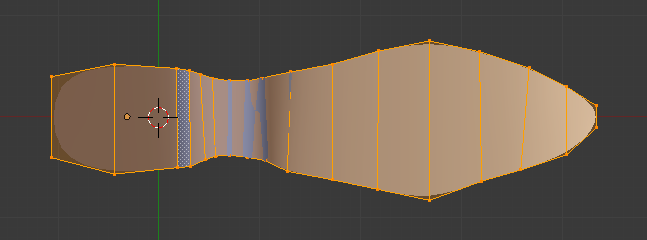

11 Krok 5 + Přepněte se do pohledu shora + Přidejte modifikátor Subdivision-surfaces + Pomocí transformací vrcholů upravte tvar do podoby podrážky (8)

12 Krok 6 + Vyberte všechny hrany na okraji podrážky (9)

13 Krok 7 + Přepněte se do pohledu zepředu + Pomocí nástroje extrude (e) vytáhněte z vybraných hran plochy + Funkci extrude zopakujte 3x (10)

14 Krok 8 + Tvar nově vytvořené geometrie upravte pomocí transformací vrcholů do podoby boty (11)

15 Krok 9 + Přepněte se do objektového režimu + Přepněte se do pohledu zepředu + Vložte do 3D scény nový kvádr jako základ pro podpatek (12)

16 Krok 10 + Přepněte se do editačního režimu + Vyberte horní plošku kvádru + Pomocí nástroje extrude (e) z plošky vytáhněte objem + Proveďte extrude ještě jednou (13)

17 Krok 11 + Přidejte podpatku modifikátor subdivisionsurfaces + Přepněte se do editačního režimu + Vyberte hrany tak jako na obrázku + Na panelu vlastností 3D okna (n) nastavte těmto hranám Mean crease na 1 + To způsobí, že tyto hrany zůstanou ostré (14)

18 Krok 12 + Pomocí transformace vrcholů upravte tvar do podoby podpatku (15)

19 Krok 13 + Přepněte se do objektového režimu + Vložte do 3D scény nový kvádr + Přidejte mu modifikátor subdivision-surfaces + Přepněte se do editačního režimu + Vyberte hrany jako na obrázku a nastavte jim Mean crease na 1 (16)

20 Krok 14 + Přepněte se do objektového režimu + Pomocí transformací upravte velikost nově vloženého kvádru do podoby podrážky podpatku (17)

21 Výsledek po nasvícení a vykreslení (18)

22 Děkuji za pozornost Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

23 MGA GIMP - TUTORIÁL GRAFFITI Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

24 Cíl tutoriálu + Cílem tutoriálu je vytvořit digitální graffiti na stěně + Tak abychom si původní obrázek nezničili a mohli každý krok zpětně upravit původní obrázek výsledek (3)

25 Zdroje + Stáhněte si původní obrázek ze stránek předmětu + Stáhněte si font Nosegrind z + Naistalujte si font a restartujte GIMP + Pokud nemáte práva k instalaci fontu lze font přidat do GIMPu nahráním do.gimp2.8/fonts ve vašem domovském adresáři (4)

26 Výběr + Otevřete původní obrázek + Použijte nástroj text + Zvolte písmo Nosegrind + Napište nápis MGA a upravte velikost písma na 130px + Použijte výběr dle barev a magickou hůlku + Vyberte text + Uložte výběr do kanálu (Vybrat-> Uložit do kanálu) + Zrušte všechny výběry (Vybrat-> Nic) (5)

27 Barva + Vytvořte novou průhlednou vrstvu + Přidejte vrstvě masku (výběr uložený do kanálu) + Přepněte se zpět na editaci vrstvy + Pomocí nástroje rozprašovač vyplňte graffiti barvou (6)

28 Odstín + Duplikujte vrstvu s barvou a změňte režim vrstvy z Normální na Barva + Změnou průhlednosti vrstev s pak můžete míchat obě vrstvy s pozadím a dosáhnout realistického zobrazení (7)

29 Jas + Vytvořte novou průhlednou vrstvu + Přidejte masku vrstvy + Zvolte náš uložený kanál + Vyplňte vrstvu černou barvou + Nastavte režim vrstvy na Jas + Pomocí krytí vrstvy můžete kontrolovat ztmavení barev (8)

30 Obrys + Převeďte uložení kanál na výběr + Převeďte výběr na cestu (Vybrat->Na cestu) + Zvolte nástroj Štětec + Nastavte stopu na velikost a barvu, kterou budete vykreslovat cestu + Vytvořte novou průhlednou vrstvu + Zvolte nástroj Cesty + V okně pro cesty zobrazte uloženou cestu + Vyberte cestu + Zvolte Vykreslit cestu + Zvolte vykreslení nástrojem Štětec (9)

31 Stékající barva + Vytvořte novou průhlednou vrstvu + Zvolte nástroj Štětec + Nastavte správnou velikost stopy + Zvolte černou barvu jako barvu popředí + Nakreslete do vrstvy stékající barvu (10)

32 Popředí + Duplikujte vrstvu pozadí + Vytvořte výběr, kterým vyberete část sloupu zakrývajícího graffiti + Přidejte vrstvě masku + Zvolte jako masku výběr + Vyberte masku pro editaci + Zvolte bílou barvu jako barvu popředí + Vyberte nástroj Štětec a nastavte krytí na 20% + Upravte masku tak aby špína na zdi překrývala písmeno M (11)

33 Výsledek (12)

35 MGA INKSCAPE - TUTORIÁL KRABICE Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

36 Cíl tutoriálu + Cílem tutoriálu je nakreslit krabici ve vektorové grafice (3)

37 Krok 1 + Otevřete inkscape + Zvolte nástroj pro kreslení Bézierových křivek + Vytvořte tři objekty představující tři strany krabice (4)

38 Krok 2 + Nastavte přichytávání vrcholů (na panelu úplně vpravo) + Přichytávání vrcholů je zapnuto + Přichytávání řídících bodů je zapnuto + Vrcholy jsou přichytávány k ostrým řídícím bodům + Pomocí přichytávání vrcholů odstraňte mezery mezi stranami krabice (5)

39 Krok 3 + Zvolte nástroj pro editaci cest + Vyberte horní stranu krabice + Vyberte jeden ze segmentů označených na obrázku a rozdělte ho na dva segmenty + Proveďte to samé pro druhý označený segment (6)

40 Krok 4 + Vyberte nově vytvořené body segmentů a cestu v nich přerušte + Vyberte horní stranu krabice a rozdělte ji na dva samostatné objekty (Křivka -> Rozdělit na části) + Nyní máme čtyři samostatné objekty + Na obrázku je každý vyplněn jinou barvou (7)

41 Krok 5 + Chceme dosáhnout efektu pomačkané krabice + Převeďte levý, oba spodní a pravý obrys krabice na křivky a lehce je zvlňte (8)

42 Krok 6 + Vyplňte jednotlivé části krabice pomocí gradientů + Zvolte levou část krabice a vyplňte jí radiálním gradientem + Zvolte nástroj pro editaci cest a upravte střed a orientaci gradientu + Pro střed gradientu zvolte barvu #c2aa99 + Pro vnější část gradientu zvolte barvu #926a4f (9)

43 Krok 7 + Vyplňte pomocí gradientů zbylé části krabice + Snažte se docílit efektu jako by na krabici svítilo světlo shora zleva (10)

44 Krok 8 + Nyní zvýrazníme hrany krabice + Pomocí nástroje hvězda vytvořte třícípou hvězdu a vyplňte ji světlou barvou + Převeďte hvězdu na křivky (Křivka -> Objekt na křivku) + Upravte hvězdu tak aby cípy kopírovaly hrany krabice + Nastavte rozmazání hvězdy na 1 (11)

45 Krok 9 + Nakreslete do rohů krabice tvary představující špínu + Vyplňte tyto tvary tmavě hnědou barvou + Nastavte rozmazání tvarů na 10 (12)

46 Krok 10 + Nyní vytvoříme fleky na krabici + Vytvořte obdélníky a elipsy a převeďte je na křivky + Obdélníky a elipsy postupně zdeformujte pomocí rozšíření (Extensions->Změna křivky->fractalize ) (13)

47 Krok 11 + Rozmístěte fleky na krabici + Vyplňte fleky lineárními gradienty z černé do průhledné (14)

48 Krok 12 + Vytvořte dva obdélníky + Převeďte je na křivky + Upravte je do podoby lepenky přes horní okraj krabice + Segment na konci lepenky několikrát rozdělte a rozmístěte nově vzniklé řídící body jako na obrázku (15)

49 Krok 13 + Vyplňte obě části lepenky hnědou barvou # Větší část lepenky vyplňte lineárním gradientem, kde počáteční i koncová barva je # Přidejte do gradientu další 3 barvy + Prostřední z barev gradientu nastavte na #a4804a + Upravte gradient dle obrázku + Přesuňte obě části lepenky pod odlesk na hranách krabice (16)

50 Krok 14 + Přidáme texturu, která nám pomůže vytvořit špínu na krabici + Stáhněte si texturu z (17)

51 Krok 15 + Vytvoříme ořez pro texturu + Vyberte všechny 4 objekty, které reprezentují strany krabice, zkopírujte je a znovu vložte + Nové kopie objektů vyberte a proveďte jejich sjednocení (Křivka->Sjednocení) + Měli byste získat jeden objekt odpovídající tomu na obrázku (18)

52 Krok 16 + Vložíme texturu do našeho obrázku (Soubor->Import ) + Nově vytvořený ořez umístíme nad texturu + Vybereme texturu a ořez + Provedeme ořez Objekt->Ořez nastavit) (19)

53 Krok 17 + Ořezanou texturu zarovnáme s krabicí + Zobrazíme panel vrstev (Vrstva->Vrstvy ) + Vytvoříme novou vrstvu nad stávající vrstvou + Ořezanou texturu umístíme do nové vrstvy + Nastavíme režim (Blend mode) nové vrstvy na Screen (20)

54 Výsledek (21)

56 MGA SCRIBUS - TUTORIÁL Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

57 Cíl tutoriálu + Vyrobit dvojstranu časopisu (2)

58 Krok 1 + Spusťte program Scribus + Vytvořte nový dokument (3)

59 Krok 2 + Měli byste získat dvojstranu jako na obrázku (4)

60 Krok 3 + Vložte a rozmístěte na dvojstranu 1 obrazový rámec (na obrázku vyznačen zeleně) a 4 textové rámce + Rámce nevybarvujte, nechte je průhledné (5)

61 Krok 5 + Pro vložené rámce (na obrázku ty barevné) nastavte obtékání textu Vlastnosti->Tvar->Použít tvar rámce (6)

62 Krok 5 + Pro zbývající dva textové rámce + Vložte 10 odstavců výplňového textu + A nastavte: + Velikost písma na 9pt + Zarovnání do bloku + Posunutí prvního řádku dle řádkování + Dělení slov Extra->Dělení slov v textu (7)

63 Krok 6 + Stáhněte si obrázek stelarc.jpg ze stránek předmětu + Vložte obrázek do obrazového rámce + Přizpůsobte obrázek rozměrům rámce + Vlastnosti->Obrázek-> Přizpůsobit obrázek rámci + Zrušit Proporcionálně (8)

64 Krok 7 + Pro textový rámec nadpisu upravte text na Testovací nadpis + Natavte vlastnosti textu (Vlastnosti- >Text) + Řez: Tučný (Bold) + Velikost: 53pt + Barva: Magenta + Horní okraj: 11pt (9)

65 Krok 8 + Upravte vlastnosti textu zbylých textových rámců Tučné (Bold), 15pt, pevné řádkování 18pt, zarovnání vlevo Tučné (Bold), 9pt, automatické řádkování, zarovnání vlevo, posun prvního řádku: řádkování, okraje: dolní 5pt Tučné (Bold), 14pt, pevné řádkování 16pt, zarovnání vlevo, okraje: horní 7pt, dolní 7pt, levý 20pt, barva textu: Magenta (10)

66 Krok 9 + Do každého z prázdných textových rámců vložte 1 odstavec výplňového textu (11)

67 Krok 10 + Upravte obrys obrazového rámce tak aby byl zarovnán s horní hranou písma nadpisu + Vlastnosti->Tvar->Upravit + Zaškrtnout Upravit obrysovou čáru + Provést úpravy + Konec úprav + Změňte obtékání textu kolem obrazového rámce na Použít obrysovou čáru (12)

68 Krok 11 + Vložte tvary, rozmístěte a obarvěte dle obrázku (13)

69 Krok 12 + Vložte textové rámce a upravte jejich obsah (14)

70 Krok 13 + Vložte textové rámce a vložte čísla stránek + Dvojklik na textový rámec pro úpravu textu + Vložit->Symbol->Číslo stránky (15)

71 Výsledek

73 MGA BLENDER - TUTORIÁL SUD Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

74 Cíl tutoriálu + Cílem tutoriálu je vymodelovat 3D sud (3)

75 Krok 1 + Otevřete Blender + Automaticky bude vytvořena nová scéna obsahující kameru, bodové světlo a krychli (4)

76 Krok 2 + Pomocí transformace zvetšení/zmenšení upravte tvar krychle tak aby odpovídal prknu (5)

77 Krok 3 + Vložte do 3D scény kružnici tvořenou Bézierovými křivkami (Shift+A-> Curve->Circle) (6)

78 Krok 4 + Vyberte krychli + Přidejte modifikátor Array + Nastavte počet opakování na pevný počet (fixed count) + Přidejte modifikátor Curve + Vyberte vloženou kružnici (7)

79 Krok 5 + Vyberte kružnici + Pomocí transformace zvětšení zvětšete kružnici tak, aby proporce krychle a kružnice odpovídaly proporcím sudu + Vyberte krychli + Nastavte modifikátor Array + Relative offset v ose x na hodnotu Počet opakování na maximum tak aby se jednotlivá prkna nepřekrývala. (8)

80 Krok 6 + Pomocí transformace zvětšení/zmenšení upravte velikost kružnice tak aby mezera mezi prvním a posledním prknem odpovídala mezerám mezi ostatními prkny (9)

81 Krok 7 + Vyberte prkna a přepněte se do editačního režimu (Tab) + Můžeme editovat jen první z prken + Zvolte nástroj Loop Cut and Slide + Najeďte myší na vrchní hranu prkna a otočte kolečkem myši o jeden krok + Potvrďte rozdělení stiskem levého tlačítka myši + Přepněte se zpět do objektového režimu (Tab) + Nyní by měla být prkna zaoblená dle křivky (10)

82 Krok 8 + Vložte do scény deformační mřížku (Shift+A->Lattice) + Umístěte mřížku tak aby obsahovala celý sud + Nastavte rozlišení mřížky v ose w na 4 (11)

83 Krok 9 + Zvolte prkna + Přidejte modifikátor Lattice + Jako deformační mřížku nastavte vloženou mřížku (12)

84 Krok 10 + Vyberte prkna + Přepněte se do editačního režimu + Pomocí nástroje Loop Cut and Slide rozdělte prkno vertikálně tak jak je uvedeno na obrázku (13)

85 Krok 11 + Vyberte deformační mřížku + Přepněte se do editačního režimu + Vyberte 8 řídících vrcholů ve střední části mřížky + Pomocí transformace zvětšení posuňte tyto vrcholy dále od osy rotace sudu (s a poté Shift+z) (14)

86 Krok 12 + Přepněte se na pohled shora + Vložte nový Válec + Nastavte počet vrcholů na obvodu válce na stejný počet jako počet prken + Odstraňte obě podstavy válce + Zbyde nám jen plášť válce + Vše lze nastavit ihned po vložení válce na panelu nástrojů 3D okna (t) (15)

87 Krok 13 + Dočasně vypněte modifikátor Lattice pro prkna + Přepněte se do editačního režimu + Označte všechny vrcholy (a) + Proveďte extrude (e) + Ihned zmáčněte enter + Proveďte zvětšení (s) + V rovině xy (Shift+z) + Pomocí transformací upravte tvar a polohu objektu tak jako na obrázku (16)

88 Krok 14 + Pro červený objekt z předchozího kroku přidejte modifikátor Array + Nastavte počet opakování na 2 + Nastavte relativní vzdálenost v ose z (relativní vzdálenost v ose x bude 0) + Přidejte modifikátor Mirror a zrcadlete dle osy z + Přidejte modifikátor Lattice a nastavte stejnou deformační mřížku jako pro prkna + Opět zapněte modifikátor Lattice pro prkna (17)

89 Krok 15 + Vyberte prkna + Přepněte se do editačního režimu + Vyberte všechny hrany na okraji prkna + Zapněte panel vlastností (n) + Nastavte Mean Crease na hodnotu 1 + Toto nastavení způsobí to, že po aplikaci dělených ploch budou tyto hrany stále ostré (18)

90 Krok 16 + Přepněte se do objektového režimu + Přidejte pro prkna modifikátor Subdivision surfaces (dělené plochy) (19)

91 Krok 17 + Vyberte okruží kolen sudu + Přepněte se do editačního režimu + Vyberte okrajové hrany okruží + Nastavte Mean Crease na 1 stejně jako pro prkna + Přepněte se do objektového režimu + Přidejte pro okruží modifikátor Subdivision surfaces stejně jako pro prkna (20)

92 Krok 18 + Vložte do scény nový válec + Pomocí transformací a válec upravte do podoby víka sudu + Pomocí modifikátoru Mirror zrcadlete víko i na dolní část sudu (21)

93 Výsledek po nasvícení a vykreslení (22)

95 MGA BLENDER - TUTORIÁL SUD - TEXTURY Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

96 Cíl tutoriálu + Cílem tutoriálu je otexturovat 3D sud (3)

97 Krok 1 + Ze stránek předmětu stáhněte soubor obsahující 3D model sudu a otevřete ho. + V souboru je oproti výsledku z tutoriálu o modelování sudu několik změn + Je aplikován modifikátor Array pro prkna + Jsou aplikovány modifikátory Array a Mirror pro okruží (4)

98 Krok 2 + Ze stránek předmětu si stáhněte obrázek prken a obrázek rzi, které použijeme jako textury rez.jpg prkna.jpg (5)

99 Krok 3 + Vytvořte nové okno a nastavte typ tohoto okna na UV/Image editor (6)

100 Krok 4 + V okně UV/Image editor otevřete stažené obrázky (Image -> Open Image) (7)

101 Krok 5 + V okně UV/Image editor zobrazte obrázek prken + V okně 3D pohledu vyberte prkna + Přepněte se do editačního režimu + Přepněte se na pohled zepředu + Vyberte všechny vrcholy (a) + Z menu okna 3D pohledu zvolte Mesh -> UV Unwrap -> Project From View (8)

102 Krok 6 + V okně UV/Image editor upravte polohu vrcholů tak aby šířka prken odpovídala prknům na obrázku (9)

103 Krok 7 + V okně 3D pohledu se přepněte zpět do objektového režimu + Vytvořte pro prkna nový materiál + Pokuste se nastavit parametry materiálu tak aby odpovídal dřevu (10)

104 Krok 8 + Vytvořte pro prkna novou texturu + Typ textury nastavte na Image or Movie + Jako obrázek zvolte obrázek prkna.jpg + Zvolte UV mapování a vyberte vytvořené mapování UVMap + Nastavte, že textura ovlivní barvu 3D objektu a normálový vektor objektu (bump mapping) + Pro normálový vektor nastavte vliv textury na 0.2 (11)

105 Krok 9 + Kroky 5 až 8 zopakujte pro obě víka sudu + Při Mesh -> UV Unwrap -> Project From View se musíme dívat na sud shora + V UV/Image editoru upravte pozici vrcholů tak aby textura odpovídala obrázku (12)

106 Krok 10 + V okně UV/Image editor zobrazte obrázek rez.jpg + V okně 3D pohledu vyberte okruží + Zopakujte kroky 5 až 8 pro okruží s těmito modifikacemi + Místo Mesh -> UV Unwrap -> Project From View použijeme Mesh -> UV Unwrap -> Cylinder Projection při pohledu na sud zepředu + V UV/Image editoru upravíme geometrii dle obrázku + Jako texturu použijeme obrázek rez.jpg (13)

107 Krok 11 + Přidejte do 3D scény 3 světla + Rozmístěte světla dle studiového rozmístění + Vykreslete 3D scénu (F12) (14)
