1. Zdi Vložit nový vrchol do zdi. Krok 1: Tvorba jednovrstvé zdi. Krok 2: Nakreslení konstrukčních čar Vložit nový vrchol do zdi 3

Rozměr: px
Začít zobrazení ze stránky:

Download "1. Zdi. 1.1. Vložit nový vrchol do zdi. Krok 1: Tvorba jednovrstvé zdi. Krok 2: Nakreslení konstrukčních čar. 1.1. Vložit nový vrchol do zdi 3"

Transkript

1 1. Zdi

2

3 1.1. Vložit nový vrchol do zdi 3 1. Zdi Zeď je ve stavitelství jedním z nejzákladnějších prvků. Pomocí ARCHline.XP je snadné vytvářet a modifikovat zdi. Ve většině případech můžete pracovat současně jak na 2D půdorysném plánu, tak v prostorovém 3D pohledu. Všechny pracovní okna jsou mezi sebou propojena, takže změna v jednom okně se promítne i do dalších pohledů. Následující příklady představují nejdůležitější nástroje pro tvorbu a modifikaci jednovrstvých a sendvičových zdí, pravidelných i nepravidelných geometrických tvarů Vložit nový vrchol do zdi Nové vrcholy můžete do zdi vkládat pomocí konstrukčních čar. Tímto způsobem mohou být tvořeny skutečné projekty i pokusy. Krok 1: Tvorba jednovrstvé zdi Zvolte nástroj Spojitá zeď. Zadejte počáteční vrchol zdi. Přemístěte kurzor v horizontálním směru. Zadejte délku na numerické klávesnici: 6.00 m. Stiskněte Enter pro potvrzení zadané hodnoty a ukončení kreslení zdi. Stiskněte Enter pro ukončení příkazu. Krok 2: Nakreslení konstrukčních čar Pomocí nástroje Čára nakreslete vertikální a horizontální konstrukční čáry podle obrázku níže. Pro zadání čar použijte zablokování směru pomocí klávesy Shift, k zadání vzdáleností použijte nástroje z palety Reference. Průsečíky těchto čar symbolizují nové vrcholy.

4 4 1. Zdi Krok 3: Přidání nových vrcholů (pomocí lokální nabídky) Klikněte na zeď pravým tlačítkem a zvolte příkaz z lokální nabídky Editace obrysu zdi Přidat vrchol. Klikněte na klíčové slovo SPOLYGON v příkazové řádce palety Navigátor. Následně klikněte postupně na všech 8 průsečíků čar jeden po druhém. Stiskněte Enter pro ukončení zadání. Stiskněte Enter pro ukončení příkazu. ARCHline.XP

5 1.1. Vložit nový vrchol do zdi 5 Krok 3: Přidání nových vrcholů (pomocí ovládacích značek) Klikněte na zeď a na ovládací značku přemístění. Z nabídky zvolte Editovat vrstvy. Klikněte na obrys, který si přejete editovat a zadejte příkaz Přidat vrchol. Následně klikněte postupně na všech 8 průsečíků čar jeden po druhém. Stiskněte Enter pro ukončení zadání. Stiskněte Enter pro ukončení příkazu.

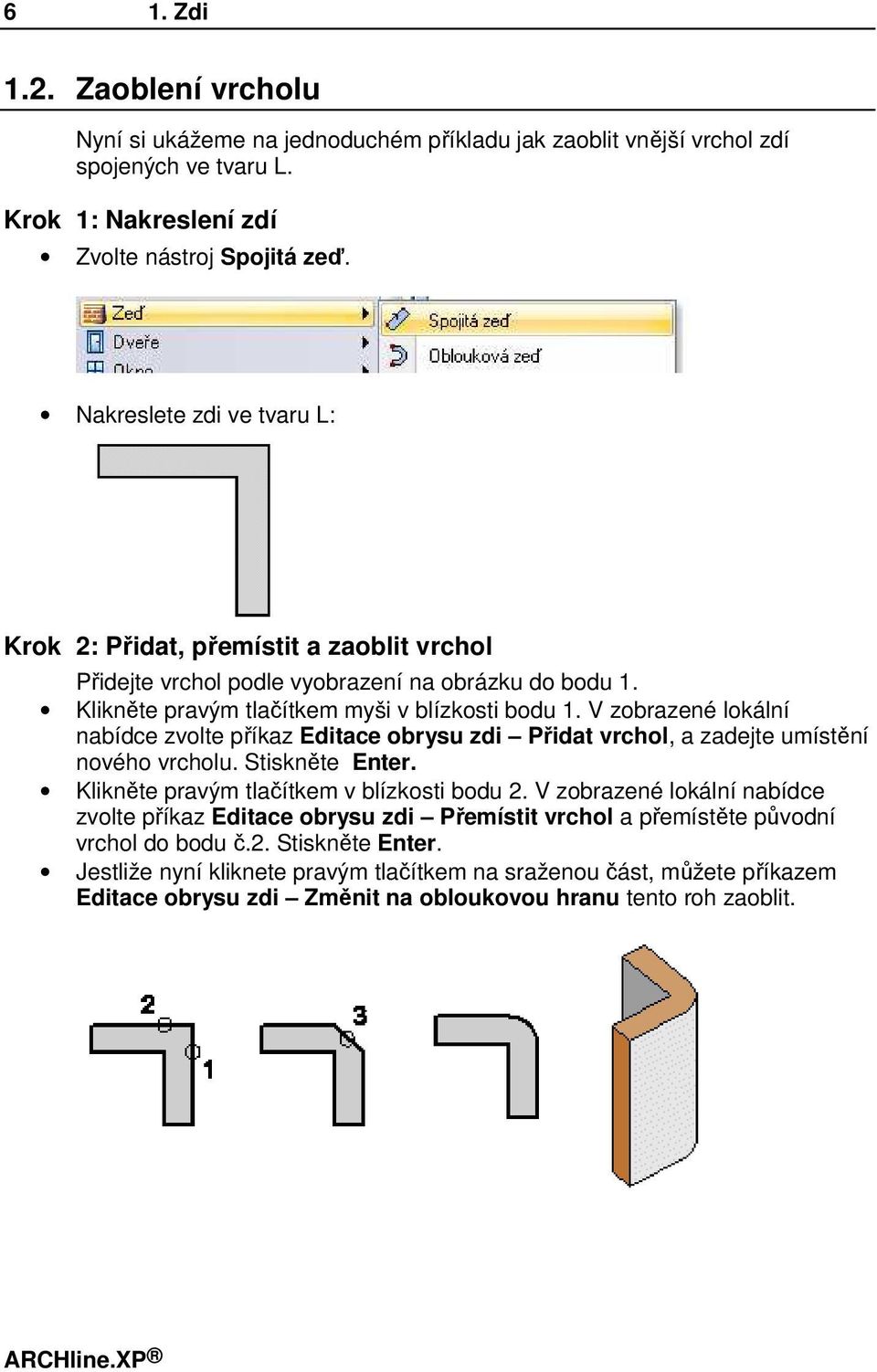

6 6 1. Zdi 1.2. Zaoblení vrcholu Nyní si ukážeme na jednoduchém příkladu jak zaoblit vnější vrchol zdí spojených ve tvaru L. Krok 1: Nakreslení zdí Zvolte nástroj Spojitá zeď. Nakreslete zdi ve tvaru L: Krok 2: Přidat, přemístit a zaoblit vrchol Přidejte vrchol podle vyobrazení na obrázku do bodu 1. Klikněte pravým tlačítkem myši v blízkosti bodu 1. V zobrazené lokální nabídce zvolte příkaz Editace obrysu zdi Přidat vrchol, a zadejte umístění nového vrcholu. Stiskněte Enter. Klikněte pravým tlačítkem v blízkosti bodu 2. V zobrazené lokální nabídce zvolte příkaz Editace obrysu zdi Přemístit vrchol a přemístěte původní vrchol do bodu č.2. Stiskněte Enter. Jestliže nyní kliknete pravým tlačítkem na sraženou část, můžete příkazem Editace obrysu zdi Změnit na obloukovou hranu tento roh zaoblit. ARCHline.XP

7 1.3. Napojení zdí: Rozdělení zdí, T napojení, X napojení Napojení zdí: Rozdělení zdí, T napojení, X napojení Krok 1: Nakreslení zdí Nakreslete zdi podle obrázku s libovolnými rozměry pomocí nástroje Spojitá zeď. Upravte si rozměry. Okótujte si horní zeď pomocí nástroje Kótování zdí. Klikněte na obrysovou značku zdi a z nabídky vyberte Přemístit.

8 8 1. Zdi Přemístěte zeď v požadovaném směru a z klávesnice zadejte hondotu posunutí. Krok 2: T napojení V tomto případě zarovnáme dva přesahující konce příčné zdi. Klikněte na nástroj Zarovnat první v paletě Editace. Klikněte nejprve v bodě 1 a následně v bodě 2, poté nejprve v bodě 3 a následně v bodě 4. -> Krok 3: X napojení Smažte střední část příčné zdi. Použijte metodu X napojení. Klikněte pravým tlačítkem na prostřední část příčné zdi v bodě 1 a zvolte nástroj X napojení. Následně klikněte na bod 2. Stiskněte Enter. Výsledkem této operace jsou tři nové zdi. Smažte prostřední zeď : klikněte na tuto zeď, tím ji označíte a stiskněte klávesu Delete. Pro ukončení příkazu stiskněte Enter. ARCHline.XP

9 1.3. Napojení zdí: Rozdělení zdí, T napojení, X napojení 9 Tuto funkci můžete použít pro rozdělení spojených zdí.

10 10 1. Zdi 1.4. Rozdělení zdi čarou Krok 1: Nakreslení zdí a schodiště Nakreslete zdi podle obrázku. Klikněte na nástroj Schodiště - Předdefinovaná schodiště a v dialogovém okně vyberte typ Základní - L tvar s mezipodestou. Potvrďte výběr stisknutím tlačítka OK a umístěte schodiště na půdorys podle obrázku. V zobrazeném dialogovém okně pouze potvrďte parametry stisknutím tlačítka OK. Krok 2: Rozdělení zdí pomocí čáry řezu Klikněte na prostřední zeď pravým tlačítkem. V lokální nabídce zvolte příkaz Editace Rozdělit čarou Klikněte na jednu stranu prostřední zdi. Zadejte počáteční a koncový bod čáry řezu pomocí klávesy Ctrl body 1 a 2, vyhledejte body průniku a klikněte (klávesu Ctrl nemusíte použít v případě, že máte implicitně nastaveno Automatické vyhledávání speciálních bodů, body se zobrazí automaticky při zaměření kurzorem kurzor ve tvaru písmene I). Program rozdělí zeď. Vyberte nyní delší část zdi a klikněte na body 3-4. Enter ukončí příkaz. ARCHline.XP

11 1.5. Vícenásobné napojení zdí 11 Smažte prostřední zeď : klikněte na tuto zeď, tím ji označíte a stiskněte klávesu Del. Pro ukončení příkazu stiskněte Enter Vícenásobné napojení zdí Tento příklad popisuje jak napojit tři nebo více zdí v jednom rohu. Pomocí této metody je možné rovněž vyřešit komplikované napojení zdí. Krok 1: Vytvoření zdí, umístění průsečíků Nakreslete tři zdi podle obrázku: Abychom mohli napojit třetí zeď, musíme přidat nové body průniku do ostatních dvou zdí. Nejprve umístíme pomocné body, které budou představovat pomyslné průsečíky se zdí: Klikněte na nástroj Bod a zvolte z palety Reference nástroj Pomyslný průsečík: Klikněte na body 1. a 2. Tím definujete bod č.5. Nyní zvolte opět nástroj Pomyslný průsečík a klikněte na body 3. a 4. Tím definujete bod č.6. Enter ukončí příkaz.

12 12 1. Zdi Krok 2: Přidání a přemístění vrcholů Klikněte na zeď v blízkosti bodu č.5. pravým tlačítkem myši. Z lokální nabídky zvolte příkaz Editace obrysu zdi Přidat vrchol. Umístěte nový vrchol v bodě č. 5. Nemáte-li zapnuté automatické vyhledávání použijte klávesy Ctrl. Enter ukončí zadávání nového vrcholu. Klikněte na roh mezi body 5. a 6. pravým tlačítkem myši a z lokální nabídky zvolte příkaz Editace obrysu zdi Přemístit vrchol a přemístěte rohový bod do bodu č. 6. Použijte klávesu Ctrl je-li zapotřebí. Krok 3: Spojení zdí Nyní můžeme snadno vytvořit spojení těchto zdí: Zvolte nástroj Zarovnat první z palety Editace. Klikněte na prostřední zeď a na nově vytvořený tvar spojení rohových zdí (5-6). Stiskněte Enter pro ukončení příkazu. ARCHline.XP

13 1.6. Priorita vrstev zdi Priorita vrstev zdi V tomto příkladě vytvoříme třívrstvou zeď. U vícevrstvých zdí je možné nastavit tzv. prioritu vrstev, která nám umožní vytvořit správné napojení zdí. Jednotlivým vrstvám může být přiřazen index priority (0 10). Všechny vrstvy zdi mají implicitně nastaven index na hodnotu 1. Vyšší hodnota znamená vyšší prioritu. Budeme vytvářet následující vícevrstvé zdi: Krok 1: Vytvoření nové třívrstvé zdi a nastavení priority Klikněte na ikonu nástroje Zeď v paletě Pracovní nástroje pravým tlačítkem myši. Zobrazí se dialogové okno Atributy zdi, kliknutím na názvu oddílu Vrstvy si jej otevřete. Stiskněte dvakrát tlačítko Vložit, tímto způsobem zvětšíte počet vrstev jednotlivé zdi o dvě. Dvojklikněte na názvu materiálu první vrstvy a změňte jej na: Omítka1. OK. Tento materiál naleznete ve složce Zdiva. Změňte šířku první vrstvy dvojkliknutím na její hodnotě a zadáním: 50 mm. Přiřaďte nové šrafování: klikněte na oddíl Atributy vrstvy. Klikněte na ikonu Vzor, zobrazí se dialogové okno předdefinovaných šrafovacích vzorů.zvolte typ Písek.

14 14 1. Zdi Zadejte atributy další vrstvy podle předchozích instrukcí: Materiál: Zdivo4. Šířka vrstvy: 300 mm Šrafování: Předdefinované - Pruh Priorita: 2. Napojení zdí bude spojeno prostřední vrstvou. Klikněte na tlačítko Zobrazená vrstva, šipka u čísla vrstvy, která indikuje zobrazenou vrstvu, se přemísti na tento řádek. Zadejte rovněž atributy třetí vrstvy. Materiál: Plaster1 Šrafování: Písek Šířka vrstvy: 50 mm. Klikněte na tlačítko Nastavení, napravo se zobrazí nové dialogové okno. (Tlačítko Nastavení patrně bude obsahovat název aktuálního nastavení) Klikněte na tlačítko Nové a zapište název nového nastavení: Zdi1. Klikněte na tlačítko OK v okně Nastavení pro potvrzení nového nastavení. Klikněte na tlačítko s dvojšipkou v okně Atributy, tím aktivujete tlačítko OK, klikněte na něj pro uzavření dialogového okna a potvrzení parametrů. ARCHline.XP

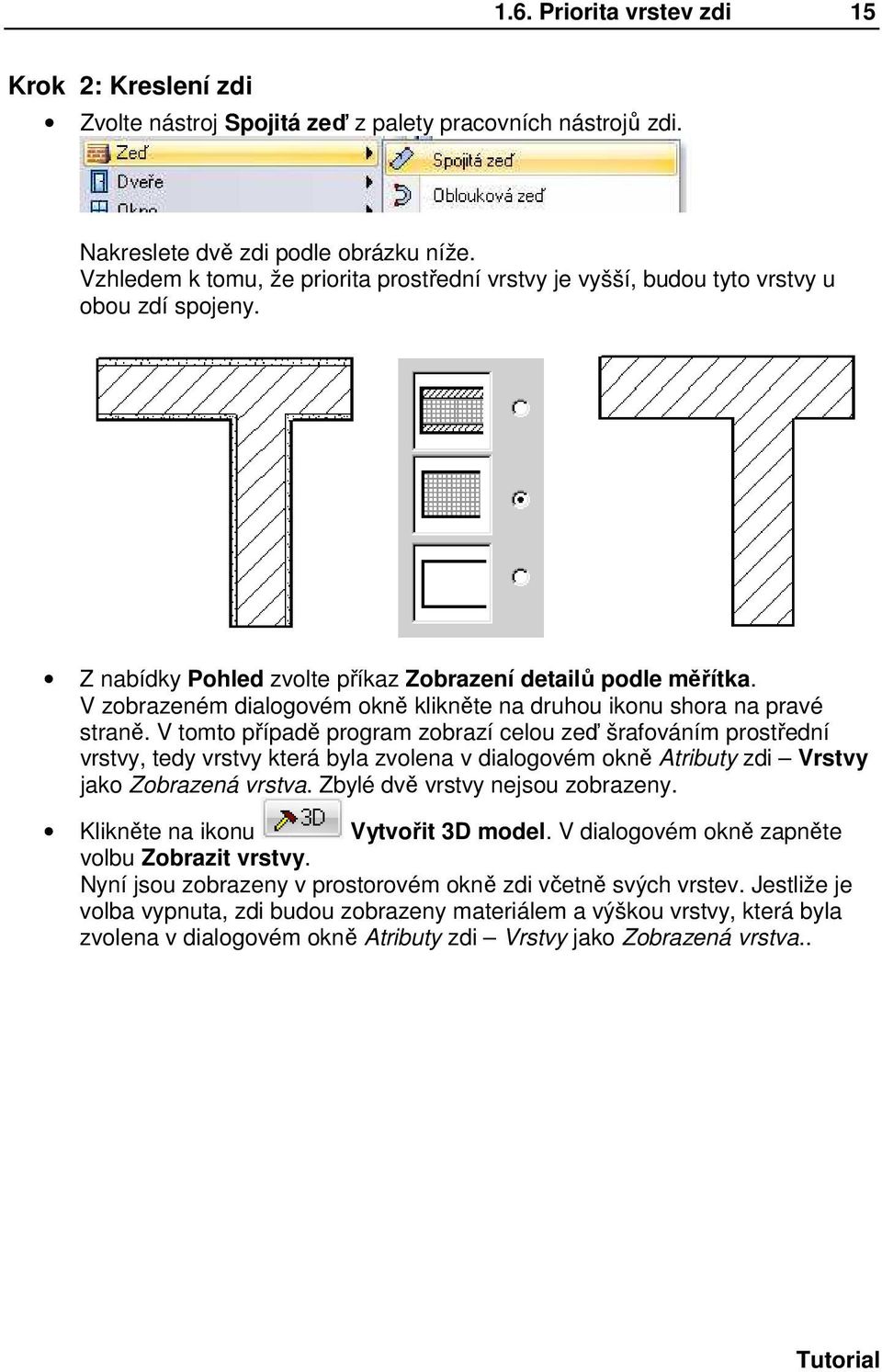

15 1.6. Priorita vrstev zdi 15 Krok 2: Kreslení zdi Zvolte nástroj Spojitá zeď z palety pracovních nástrojů zdi. Nakreslete dvě zdi podle obrázku níže. Vzhledem k tomu, že priorita prostřední vrstvy je vyšší, budou tyto vrstvy u obou zdí spojeny. Z nabídky Pohled zvolte příkaz Zobrazení detailů podle měřítka. V zobrazeném dialogovém okně klikněte na druhou ikonu shora na pravé straně. V tomto případě program zobrazí celou zeď šrafováním prostřední vrstvy, tedy vrstvy která byla zvolena v dialogovém okně Atributy zdi Vrstvy jako Zobrazená vrstva. Zbylé dvě vrstvy nejsou zobrazeny. Klikněte na ikonu Vytvořit 3D model. V dialogovém okně zapněte volbu Zobrazit vrstvy. Nyní jsou zobrazeny v prostorovém okně zdi včetně svých vrstev. Jestliže je volba vypnuta, zdi budou zobrazeny materiálem a výškou vrstvy, která byla zvolena v dialogovém okně Atributy zdi Vrstvy jako Zobrazená vrstva..

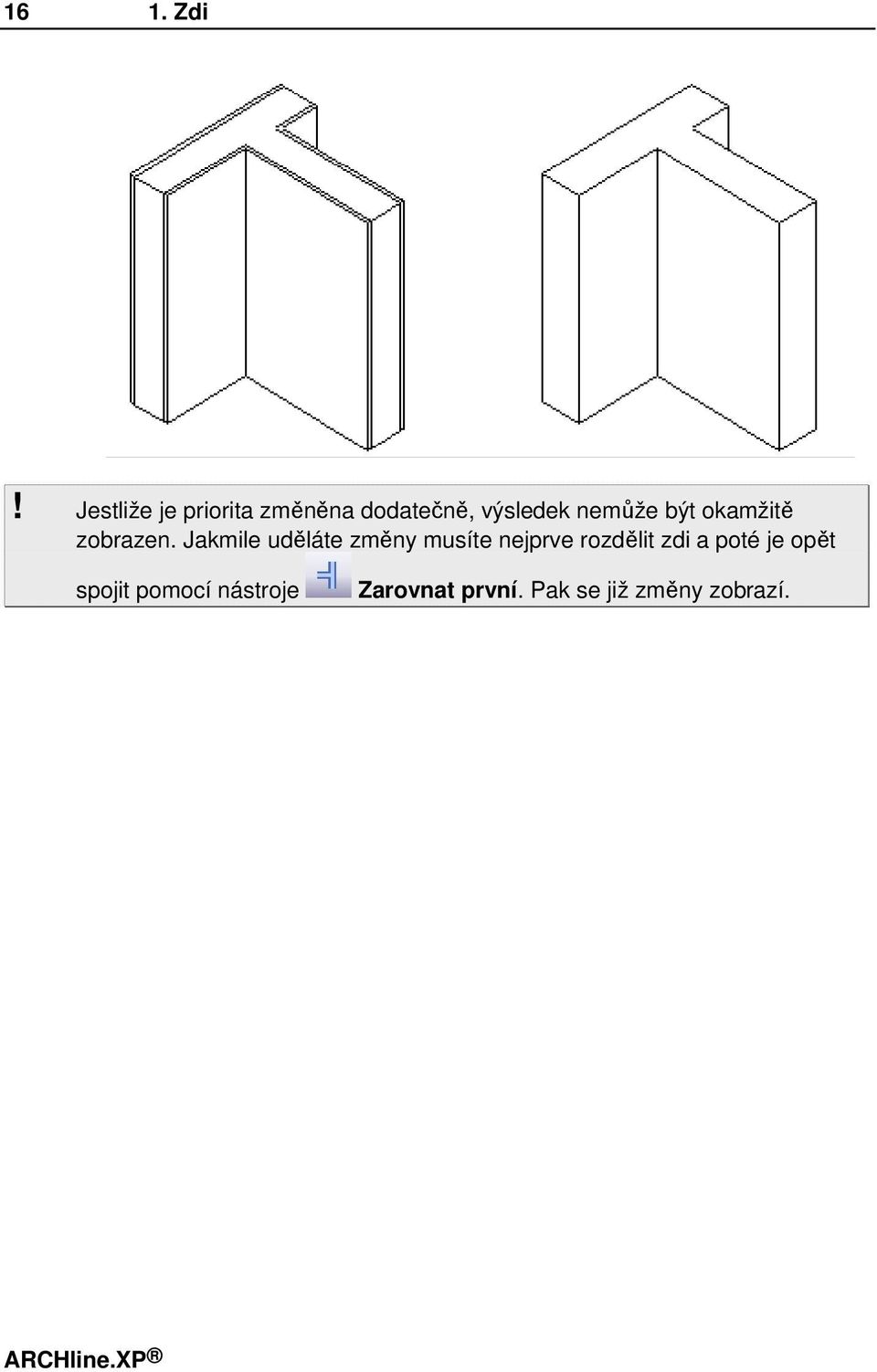

16 16 1. Zdi! Jestliže je priorita změněna dodatečně, výsledek nemůže být okamžitě zobrazen. Jakmile uděláte změny musíte nejprve rozdělit zdi a poté je opět spojit pomocí nástroje Zarovnat první. Pak se již změny zobrazí. ARCHline.XP

17 1.7. Modifikace profilu vrstvy zdi Modifikace profilu vrstvy zdi V tomto příkladě upravíme profil jedné vrstvy třívrstvé zdi, která má každou vrstvu s jinou výškou. Krok 1: Nastavení vrstev zdi Klikněte na ikonu nástroje Zeď v paletě Pracovní nástroje pravým tlačítkem myši. Zobrazí se dialogové okno Atributy zdi. Kliknutím na názvu oddílu Vrstvy si jej otevřete. Přidejte další vrstvy pomocí tlačítka Vložit. Klikněte na řádek druhé vrstvy a stiskněte tlačítko Zobrazená vrstva. Nastavte výšku první vrstvy: 2,5 m. Šířka: 0,1 m. Nastavte výšku druhé vrstvy: 1.5 m. Šířka: 0,38 m. Priorita 2. Nastavte výšku třetí vrstvy: 1 m. Šířka: 0,1 m. Přiřaďte rozdílné materiály jednotlivým vrstvám. Stiskněte tlačítko OK pro zavření dialogového okna. Nakreslete zeď dlouhou 5m.

18 18 1. Zdi Klikněte na nástroj Vytvořit 3D model a v zobrazeném dialogovém okně zapněte volbu Zobrazit vrstvy. Potvrďte nastavení stisknutím tlačítka OK, program zobrazí 3D pohled zdi s rozdílnými vrstvami. Jestliže je volba Zobrazit vrstvy vypnuta, program zobrazí zeď s výškou zobrazené vrstvy Krok 2: Modifikace profilu jedné vrstvy Podle obrázku nakreslete tři konstrukční čáry: šikmé čáry jsou pod úhlem 45º a 135º. (Použijte klávesu Shift pro zablokování předdefinovaného směru). Klikněte na ohraničení spodní a střední vrstvy pravým tlačítkem myši. Z lokální nabídky zvolte příkaz Editace obrysu zdi Přidat vrchol a klíčové slovo SPOLYGON v řádce příkazů. Vložte nové vrcholy na průsečíky , pro snadné vyhledání bodů použijte klávesu Ctrl (jestliže nemáte zapnutou automatickou přitažlivost). Stiskněte Enter pro zakončení příkazu. Výsledek v axonometrickém zobrazení: ARCHline.XP

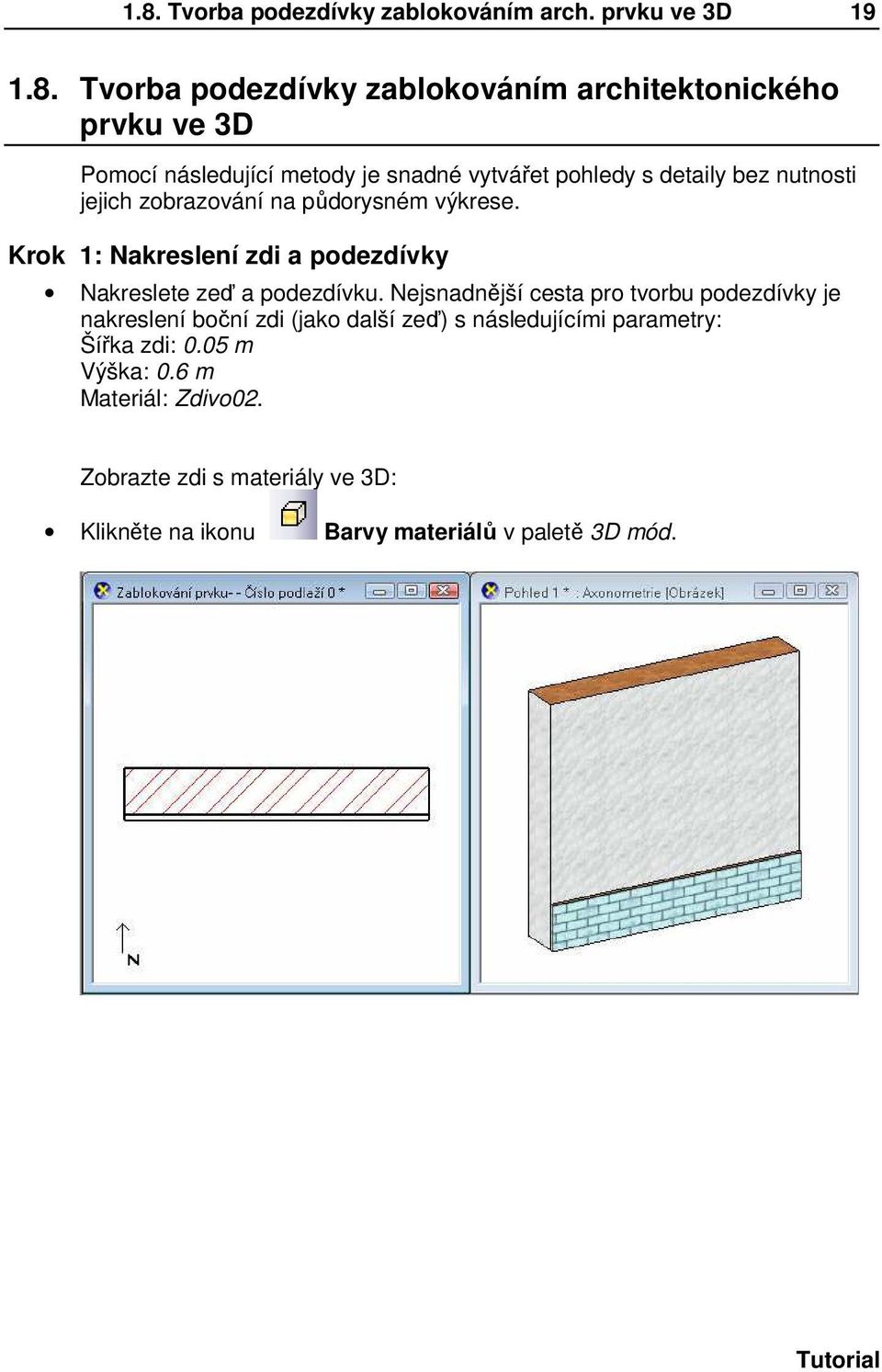

19 1.8. Tvorba podezdívky zablokováním arch. prvku ve 3D Tvorba podezdívky zablokováním architektonického prvku ve 3D Pomocí následující metody je snadné vytvářet pohledy s detaily bez nutnosti jejich zobrazování na půdorysném výkrese. Krok 1: Nakreslení zdi a podezdívky Nakreslete zeď a podezdívku. Nejsnadnější cesta pro tvorbu podezdívky je nakreslení boční zdi (jako další zeď) s následujícími parametry: Šířka zdi: 0.05 m Výška: 0.6 m Materiál: Zdivo02. Zobrazte zdi s materiály ve 3D: Klikněte na ikonu Barvy materiálů v paletě 3D mód.

20 20 1. Zdi Krok 2: Zablokování tvaru Zadejte příkaz Modifikace Zablokovat arch. prvek ve 3D Zablokovat tvar. Vyberte architektonický prvek (v našem případě přímou zeď), ke kterému budete připojovat další prvky. Tento prvně zvolený prvek bude mít ve 3D zablokované 3D zobrazení. Vyberte další prvky, která bude obsahovat prvně zvolený prvek ve 3D (v našem případě podezdívku). Enter Ukončí výběr. Je-li 3D tvar architektonického prvku zablokován, je zapnuto zaškrtávací políčko 3D tvar blokovat v atributech prvku, v našem případě atributů zdi. Vyškrtnutím můžete zrušit blokaci. 3D tvar zdi je nyní zablokován spolu s podezdívkou. Můžete smazat 2D symbol podezdívky v 2D pohledu, 3D tvar zdi zůstane nezměněn.! Blokace uchovává 3D tvar, tzn. je-li vloženo okno do takto zafixované zdi, symbol okna se sice zobrazí ve 2D pohledu, ale ve 3D se okno zobrazí pouze v drátěném modelu, protože tvar zdi je zablokován. Umístěte proto okno do zdi před vlastní blokací 3D tvaru. ARCHline.XP

21 1.9. Zadání horního profilu zdi Zadání horního profilu zdi Krok 1: Transformace přímé zdi na obloukovou Požijte nástroj Spojitá zeď z palety pracovních nástrojů zdi pro nakreslení zdi 6m dlouhé. Klikněte pravým tlačítkem myši na hraně zdi a zvolte příkaz z lokální nabídky Editace Změnit na obloukovou hranu. V příkazové řádce zvolte klíčové slovo POLOMĚR a zadejte hodnotu: 4.0 m Přemístěte kurzor na tu stranu, kde budete vytvářet zaoblení. Klikněte pro potvrzení zadání. Vytvoří se oblouková zeď Stiskněte Enter pro ukončení příkazu. Krok 2: Přidání profilu na zeď Klikněte na vnitřní straně obloukové zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profilace Přidat horní čelní profil. Program vygeneruje editační plochu zvolené plochy zdi. Umístěte tuto editační plochu na pracovní plochu. V pracovních nástrojích se zobrazí nabídka příkazů Definice profilu. Zvolte nástroj Polygon. Nakreslete profil podle obrázku. Nakreslete čáru od levé hrany na horní hranu, poté oblouk a nakonec čáru k pravé hraně (pro přesné kreslení můžete použít nástroje palety Reference). Pro kreslení obloukové části klikněte na klíčové slovo Oblouk v příkazové řádce. Stisknutím klávesy Enter ukončíte definici profilu a zeď s profilací se zobrazí v pohledovém okně.

22 22 1. Zdi Přidání celého profilu na obloukovou zeď Pomocí uzavřeného profilu můžete vytvářet zdi nepravidelných tvarů. Krok 1: Nakreslení zdí Nakreslete dvě zdi podle obrázku: Klikněte na nástroj Zeď Zeď polygonem v paletě Pracovní nástroje.. Zadejte počáteční bod první zdi, přemístěte kurzor doleva a zadejte z numerické klávesnice hodnotu: 4 m. Enter. Vyberte klíčové slovo Oblouk v příkazové řádce, přemístěte kurzor směrem dolů ve směru 315º. Zadejte délku: 6 m. Enter.! Program rozpozná směr, jestliže byl předem zadán v dialogovém okně Soubor - Preference Základní Rastr. Následně zvolte z příkazové řádky klíčové slovo Poloměr a zadejte hodnotu: 4 m. Enter. Přemístěním kurzoru zvolte správnou stranu pro umístění oblouku a kliknutím potvrďte umístění oblouku. Enter Enter ukončí zadání polygonu ukončí příkaz. ARCHline.XP

23 1.10. Přidání celého profilu na obloukovou zeď 23 Krok 2: Zadání celého profilu Klikněte na vnější straně obloukové zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profilace Přidat celý čelní profil. Umístěte editační kresbu na pracovní plochu. Nakreslete profil: Z nabídky Definice profilu palety Pracovní nástroje zvolte příkaz Polygon. Nakreslete profil podle obrázku níže. (Použijte klávesu Ctrl pro nalezení prostředních bodů a rohových bodů obdélníku.) Stisknutím klávesy Enter ukončíte definici profilu a zeď s profilací se zobrazí v pohledovém okně.

24 24 1. Zdi Zadání profilu ve 3D Krok 1: Nakreslení zdí V této kapitole si ukážeme, že je možné modifikovat profil zdi také ve 3D. Nakreslete zdi podle obrázku níže pomocí nástroje Zeď pravoúhelníkem. Zvolte klíčové slovo XY délka v příkazové řádce. V dialogovém okně zadejte v políčku pro X=5m a Y=5m. OK. Kliknutím na výkres umístěte zdi. Enter pro ukončení příkazu. Krok 2: Modifikace profilu ve 3D Aktivujte 3D okno. Klikněte pravým tlačítkem myši na ploše zdi, u které si přejete změnit profil. Z lokální nabídky zvolte příkaz Profilace Přidat horní čelní profil. Program zobrazí editační obrázek zdi v čelním pohledu. Umístěte jej na 3D pohled. Z nabídky Definice profilu palety Pracovní nástroje zvolte příkaz Polygon. Nakreslete oblouk nad zdí: Klikněte v bodě č.1 první bod oblouku, poté klikněte na klíčové slovo Oblouk a klikněte na bod č. 2 pro definici koncového bodu oblouku, poté zadejte libovolný bod pro definici oblouku: bod č.3. Enter Ukončí příkaz. ARCHline.XP

25 1.12. Uzavřený profil na více zdech Uzavřený profil na více zdech Krok 1: Nakreslení obloukových zdí Každý druh profilu je možné připojit současně několika zdem. Profily mohou být také obloukové. Nejdříve nakreslete tvar zdí požitím nástroje Čára Spojitá čára s obloukovými segmenty. Nakreslete obloukový tvar vytvoření ze tří částí použitím klíčového slova Oblouk a Hladce. Klikněte na nástroj Zeď Zeď otevřeným řetězcem a klikněte na konec nakresleného řetězce. Podél zadané trasy ze vytvoří zdi.

26 26 1. Zdi Krok 2: Nakreslení profilu Klikněte na vnitřní stranu zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profilace Přidat celý čelní profil, umístěte editační nákres na pracovní plochu. Enter ukončí příkaz. Opakujte příkaz pro další dvě zdi a umístěte editační nákresy vedle sebe.! Pozor na to, aby jste vždy klikli na stejnou stranu zdí při jejich výběru! Nakreslete profil podle obrázku. Použijte nástroje Čára Spojitá čára s obloukovými segmenty. Pro kreslení oblouků klikněte na klíčové slovo Oblouk a Hladce v příkazové řádce. Krok 3: Vytvoření celého profilu Klikněte na vnitřní stranu zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profilace Přidat celý čelní profil a umístěte editační nákres na stejné místo, kde máte umístěný nákres z kroku č.2. Z nabídky Definice profilu palety Pracovní nástroje zvolte příkaz Bod profilu a klikněte uvnitř nákresu profilu první zdi. ARCHline.XP

27 1.12. Uzavřený profil na více zdech 27 Klikněte na druhé zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profilace Přidat horní čelní profil a umístěte editační nákres na stejné místo, kde máte umístěný nákres z kroku č.2. Z nabídky Definice profilu palety Pracovní nástroje zvolte příkaz Vybrat otevřený řetězec a klikněte na oblouku profilu druhé zdi. Nyní klikněte pravým tlačítkem na třetí zeď a zvolte opět příkaz Profilace Přidat celý čelní profil a umístěte nákres na stejné místo, kde máte umístěný nákres z kroku č.2. Z nabídky Definice profilu palety Pracovní nástroje zvolte příkaz Bod profilu a klikněte uvnitř nákresu profilu první zdi.

28 28 1. Zdi Zadání příčného řezu profilací zdi Nyní si ukážeme příklad jak modifikovat příčný řez zdi. Krok 1: Nakreslení zdi a profilu Nastavte atributy zdi: Klikněte pravým tlačítkem na ikonu Zeď v paletě Pracovní nástroje. V dialogovém okně atributů zadejte následující parametry: Výška: 2.7 m. Šířka: 0,38 m. OK. Nakreslete přímou zeď libovolné délky, použijte nástroj Spojitá zeď Klikněte na hraně zdi pravým tlačítkem myši a z lokální nabídky zvolte příkaz Profilace Přidat příčný profil. Umístěte editační kresbu na pracovní plochu. Nakreslete profil: Z nabídky Definice profilu palety Pracovní nástroje zvolte příkaz Polygon. Nakreslete profil podle obrázku níže. (Použijte klávesu Ctrl pro nalezení prostředních bodů a rohových bodů obdélníku.). Informační body oranžové barvy na obrysu zdi a editačního nákresu vás informují o shodnosti hran zeď - editační nákres.. ARCHline.XP

29 1.13. Zadání příčného řezu profilací zdi 29 Vyzkoušejte si postup také pro obloukovou nebo šikmou zeď:
