Převodník teploty Rosemount 248 s bezdrátovým přenosem

Transkript

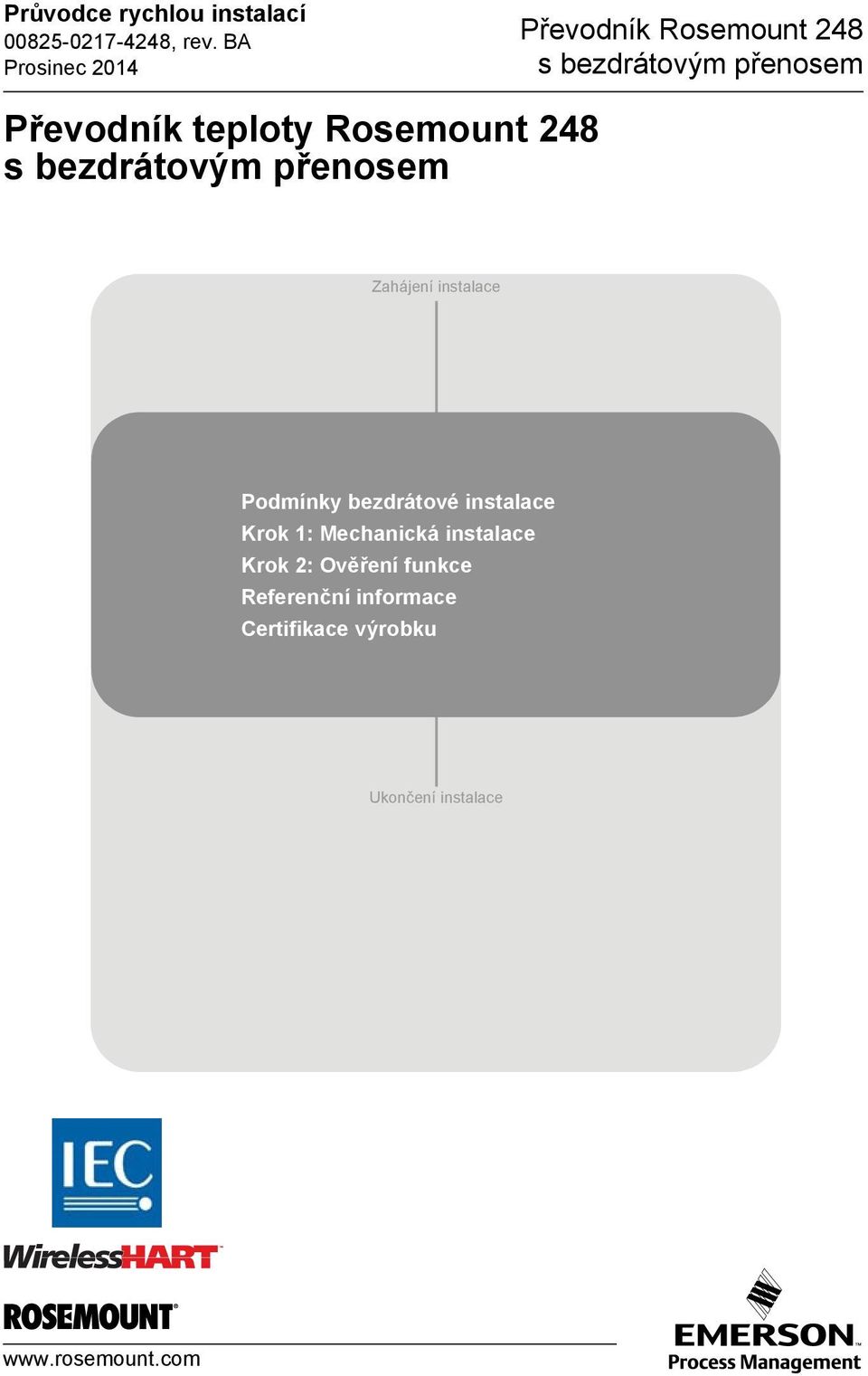

1 Průvodce rychlou instalací Převodník Rosemount 248 Převodník teploty Rosemount 248 Zahájení instalace Podmínky bezdrátové instalace Krok 1: Mechanická instalace Krok 2: Ověření funkce Referenční informace Certifikace výrobku Ukončení instalace

2 Převodník Rosemount 248 Průvodce rychlou instalací 2014 Rosemount Inc. Všechna práva vyhrazena. Všechny známky jsou vlastnictvím právoplatných vlastníků. Emerson Process Management Rosemount Division 8200 Market Boulevard Chanhassen, MN USA T: (USA) (800) T: (mimo USA) (952) F: (952) Rosemount Temperature GmbH Frankenstrasse Karlstein Německo T: 49 (6188) F: 49 (6188) ZASTOUPENÍ PRO ČR: Emerson Process Management, s.r.o. Hájkova Praha 3, CZ T: F: info.cz@emersonprocess.com Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapur T: (65) F: (65) / (65) Enquiries@AP.EmersonProcess.com ZASTOUPENÍ PRO SR: Emerson Process Management, s.r.o. Železničiarska Bratislava, SK T: T: F: info.sk@emersonprocess.com DŮLEŽITÉ UPOZORNĚNÍ Tento průvodce instalací obsahuje základní pokyny pro převodník Rosemount 248 s bezdrátovým přenosem. Neobsahuje pokyny pro detailní konfiguraci, diagnostiku, údržbu, opravy, odstraňování závad nebo instalaci. Další pokyny naleznete v referenční příručce převodníku Rosemount 248 (číslo dokumentu ). Příručka i tento průvodce rychlou instalací jsou k dispozici rovněž v elektronické formě na adrese VAROVÁNÍ Výbuch může způsobit smrt nebo vážné zranění! Instalace tohoto převodníku v prostředí s nebezpečím výbuchu se musí provádět v souladu s příslušnými ustanoveními místních, národních a mezinárodních norem, zákonů a provozních předpisů. Prostudujte si prosím část Certifikace výrobku, kde jsou uvedena omezení, která je třeba dodržovat pro zajištění bezpečné instalace. Před připojením provozního komunikátoru v prostředí s nebezpečím výbuchu se ujistěte, že zařízení jsou nainstalována v souladu s pravidly pro jiskrovou bezpečnost nebo zajištěné provedení. Zásah elektrickým proudem může způsobit smrt nebo vážné zranění. Vyvarujte se kontaktu s neizolovanými konci vodičů a se svorkami. Vysoké napětí, které může být přítomno na koncích vodičů, může způsobit zásah elektrickým proudem. Toto zařízení odpovídá směrnicím FCC, část 15. Jeho provoz se řídí následujícími podmínkami: Zařízení nesmí způsobovat škodlivé rušení. Toto zařízení musí přijímat veškerá rušení, včetně těch, která mohou mít nežádoucí vliv na jeho provoz. Toto zařízení musí být nainstalováno tak, aby anténa byla umístěna ve vzdálenosti alespoň 20 cm od osob v blízkosti zařízení. Napájecí modul lze vyměňovat v prostředí s nebezpečím výbuchu. Napájecí modul má povrchový odpor větší než 1 G a musí být řádně nainstalován do pouzdra zařízení pro bezdrátový přenos. Během dopravy k místu a z místa instalace dejte pozor na to, abyste zabránili vytvoření elektrostatického náboje. 2

3 Průvodce rychlou instalací Převodník Rosemount 248 DŮLEŽITÉ UPOZORNĚNÍ Přepravní podmínky pro výrobky : Zařízení bylo dodáno bez nainstalovaného napájecího modulu. Před přepravou vymontujte prosím napájecí modul ze zařízení. Každý napájecí modul obsahuje dvě primární lithiové baterie velikosti C. Přeprava primárních lithiových baterií se řídí předpisy amerického ministerstva dopravy a vztahují se na ně také předpisy IATA (Mezinárodní asociace leteckých dopravců), ICAO (Mezinárodní organizace civilního letectví) a ARD (Evropské předpisy pro pozemní přepravu nebezpečného zboží). Za dodržení těchto a jakýchkoli dalších místně platných předpisů je odpovědný přepravce. Před přepravou se seznamte s aktuálními předpisy a požadavky. PODMÍNKY BEZDRÁTOVÉ INSTALACE Postup při připojování k napájení Převodník Rosemount 248 a všechna další zařízení je třeba nainstalovat až po nainstalování a řádném zprovoznění bezdrátové komunikační brány ( brány ). Zařízení je nutno uvádět do činnosti v pořadí podle vzdálenosti od komunikační brány, tj. nejbližší zařízení nejdříve. Výsledkem bude jednodušší a rychlejší instalace sítě. Aktivací funkce Active Advertising u komunikační brány zajistíte rychlejší připojení nových zařízení k síti. Další informace naleznete v referenční příručce bezdrátové komunikační brány (číslo dokumentu ). Umístění antény Anténa by měla být natočena do vertikální polohy, a to buď směrem nahoru nebo dolů. Pro zajištění bezproblémové komunikace s ostatními zařízeními je třeba anténu umístit přibližně ve vzdálenosti 1 m (3 stopy) od všech velkých konstrukcí, budov nebo vodivých ploch. Obr. 1. Umístění antény pro bezdrátový přenos 3

4 Převodník Rosemount 248 Průvodce rychlou instalací Kabelový vstup Při instalaci zajistěte, aby každý kabelový vstup buď byl utěsněn zátkou kabelového průchodu se schváleným těsnicím prostředkem závitů, nebo měl nainstalováno šroubení kabelového vedení nebo kabelovou průchodku se schváleným těsnicím prostředkem závitů. Obr. 2. Kabelové vstupy převodníku Rosemount 248 Kabelový vstup Kabelový vstup Připojení provozního komunikátoru Pro komunikaci provozního komunikátoru s převodníkem 248 je třeba do převodníku nainstalovat napájecí modul. Pro provozní komunikaci s tímto zařízením je nezbytné, aby provozní komunikátor používal správný popis zařízení (DD device description) převodníku 248. Pro dostupný protokol je třeba zvolit správný DD. Prostudujte si níže uvedené pokyny na obr. 3 týkající se připojování provozního komunikátoru k převodníku 248. Obr. 3. Schéma připojení převodníku Rosemount a provozního komunikátoru 4

5 Průvodce rychlou instalací Převodník Rosemount 248 KROK 1: MECHANICKÁ INSTALACE Převodník Rosemount 248 lze instalovat v jedné ze dvou konfigurací: Přímá montáž, kdy se snímač připojí přímo ke kabelovému vstupu převodníku 248, nebo oddělená montáž, kdy se snímač namontuje odděleně od skříně převodníku 248 a poté se připojí k převodníku 248 přes kabeláž nebo kabelové vedení. Podle zvolené montážní konfigurace si vyberte odpovídající postup instalace. Při instalaci převodníku 248 zajistěte, aby každý kabelový vstup byl buď utěsněn zátkou kabelového průchodu se schváleným těsnicím prostředkem závitů, nebo měl nainstalováno šroubení kabelového vedení nebo kabelovou průchodku se schváleným těsnicím prostředkem závitů. Přímá montáž Přímá montáž by se neměla použít, pokud pro montáž používáte šroubení Swagelok. 1. Nainstalujte snímač v souladu se standardními instalačními postupy. Na všechny přípojky je třeba použít schválený těsnicí prostředek závitů. 2. Připojte skříň převodníku 248 ke snímači prostřednictvím kabelového vstupu se závitem. 3. Připojte vedení snímače k příslušným svorkám svorkovnice převodníku podle schématu zapojení. 4. Připojte napájecí modul. 5. Pro připojení napájecího modulu odstraňte plastovou zátku ze zásuvky. POZNÁMKA: Zařízení by se měla připojovat k napájení v pořadí podle vzdálenosti od bezdrátové komunikační brány, tj. nejbližší zařízení nejdříve. Výsledkem bude jednodušší a rychlejší instalace sítě. 6. Našroubujte kryt skříně a upevněte jej podle bezpečnostních pokynů. Při instalaci krytů skříní elektroniky vždy zajistěte správné utěsnění tak, aby se kov dotýkal kovu, ale neutahujte kryty nadměrně. 5

6 Převodník Rosemount 248 Průvodce rychlou instalací 7. Anténu natočte do vertikální polohy, a to buď směrem nahoru, nebo dolů. Pro zajištění bezproblémové komunikace s ostatními zařízeními je třeba anténu umístit přibližně ve vzdálenosti 0,91 m (3 stopy) od všech velkých konstrukcí, budov nebo vodivých ploch. Poznámka: Zobrazení možného natočení antény. Natočení antény umožňuje dosažení nejlepší polohy v jakékoli konfiguraci. Oddělená montáž 1. Nainstalujte snímač v souladu se standardními instalačními postupy. Na všechny přípojky je třeba použít schválený těsnicí prostředek závitů. 2. Veďte kabeláž (a v případě potřeby kabelové vedení) od snímače k převodníku Protáhněte kabeláž kabelovým vstupem se závitem převodníku Připojte kabeláž snímače k příslušným svorkám svorkovnice převodníku podle schématu zapojení. 5. Připojte napájecí modul. 6. Pro připojení napájecího modulu odstraňte plastovou zátku ze zásuvky. POZNÁMKA: Zařízení by se měla připojovat k napájení v pořadí podle vzdálenosti od bezdrátové komunikační brány, tj. nejbližší zařízení nejdříve. Výsledkem bude jednodušší a rychlejší instalace sítě. 7. Našroubujte kryt skříně a upevněte jej podle bezpečnostních pokynů. Při instalaci krytů skříní elektroniky vždy zajistěte správné utěsnění tak, aby se kov dotýkal kovu, ale neutahujte kryty nadměrně. 6

7 Průvodce rychlou instalací Převodník Rosemount Anténu natočte do vertikální polohy, a to buď směrem nahoru nebo dolů. Pro zajištění bezproblémové komunikace s ostatními zařízeními je třeba anténu umístit přibližně ve vzdálenosti 0,91 m (3 stopy) od všech velkých konstrukcí, budov nebo vodivých ploch. 7

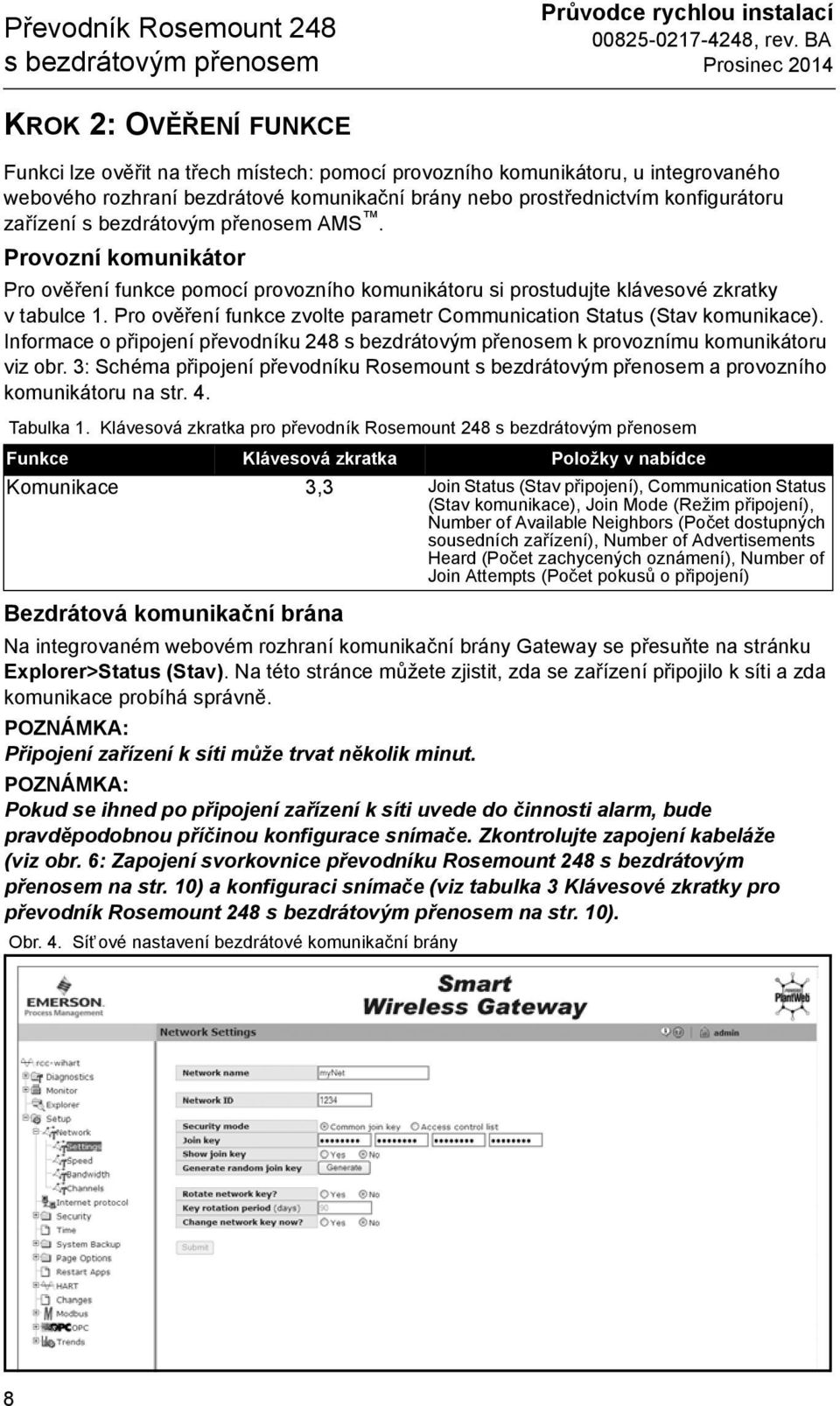

8 Převodník Rosemount 248 Průvodce rychlou instalací KROK 2: OVĚŘENÍ FUNKCE Funkci lze ověřit na třech místech: pomocí provozního komunikátoru, u integrovaného webového rozhraní bezdrátové komunikační brány nebo prostřednictvím konfigurátoru zařízení AMS. Provozní komunikátor Pro ověření funkce pomocí provozního komunikátoru si prostudujte klávesové zkratky v tabulce 1. Pro ověření funkce zvolte parametr Communication Status (Stav komunikace). Informace o připojení převodníku 248 k provoznímu komunikátoru viz obr. 3: Schéma připojení převodníku Rosemount a provozního komunikátoru na str. 4. Tabulka 1. Klávesová zkratka pro převodník Rosemount 248 Funkce Klávesová zkratka Položky v nabídce Komunikace 3,3 Join Status (Stav připojení), Communication Status (Stav komunikace), Join Mode (Režim připojení), Number of Available Neighbors (Počet dostupných sousedních zařízení), Number of Advertisements Heard (Počet zachycených oznámení), Number of Join Attempts (Počet pokusů o připojení) Bezdrátová komunikační brána Na integrovaném webovém rozhraní komunikační brány Gateway se přesuňte na stránku Explorer>Status (Stav). Na této stránce můžete zjistit, zda se zařízení připojilo k síti a zda komunikace probíhá správně. POZNÁMKA: Připojení zařízení k síti může trvat několik minut. POZNÁMKA: Pokud se ihned po připojení zařízení k síti uvede do činnosti alarm, bude pravděpodobnou příčinou konfigurace snímače. Zkontrolujte zapojení kabeláže (viz obr. 6: Zapojení svorkovnice převodníku Rosemount 248 s bezdrátovým přenosem na str. 10) a konfiguraci snímače (viz tabulka 3 Klávesové zkratky pro převodník Rosemount 248 na str. 10). Obr. 4. Sít ové nastavení bezdrátové komunikační brány 8

9 Průvodce rychlou instalací Převodník Rosemount 248 Konfigurátor zařízení AMS Pokud je zařízení připojeno k síti, objeví se v konfigurátoru zařízení s bezdrátovým přenosem, jak je znázorněno níže. Obr. 5. Převodník Rosemount 248 na konfigurátoru zařízení s bezdrátovým přenosem Odstraňování závad Pokud se zařízení po zapnutí nepřipojilo k síti, ověřte, zda je správně nakonfigurováno identifikační číslo sítě (Network ID) a přístupový klíč (Join Key). Dále ověřte, že je na bezdrátové komunikační bráně aktivována funkce Active Advertising. Identifikační číslo sítě (Network ID) a přístupový klíč (Join Key), které jsou nastaveny v zařízení, se musí shodovat s odpovídajícími parametry komunikační brány. Identifikační číslo sítě (Network ID) a přístupový klíč (Join Key) můžete získat prostřednictvím komunikační brány na stránce Setup (Nastavení)>Network (Sít )>Settings (Nastavované hodnoty) webového serveru (viz obr. 4: Sít ové nastavení bezdrátové komunikační brány na str. 8). Identifikační číslo sítě (Network ID) a přístupový klíč (Join Key) lze v zařízení změnit pomocí následující klávesové zkratky. Tabulka 2. Klávesová zkratka pro převodník Rosemount 248 Funkce Klávesová zkratka Položky v nabídce Připojení zařízení k síti 2,1,1 Join Device to Network (Připojení zařízení k síti) 9

10 Převodník Rosemount 248 Průvodce rychlou instalací Referenční informace Obr. 6. Zapojení svorkovnice převodníku Rosemount 248 POZNÁMKA: Aby převodník mohl komunikovat s provozním komunikátorem, musí být zařízení napájeno z připojeného napájecího modulu. Tabulka 3. Klávesové zkratky pro převodník Rosemount 248 Funkce Klávesová zkratka Položky v nabídce Informace o zařízení 2,2,5,3 Manufacturer (Výrobce), Model (Typ), Final Assembly Number (Identifikační číslo finální sestavy), Universal (Číslo univerzální verze), Field Device (Verze popisu zařízení), Software (Verze softwaru), Hardware (Verze hardwaru), Descriptor (Popis), Message (Zpráva), Date (Datum), Model Number I (Typové číslo I), Model Number II (Typové číslo II), Model Number III (Typové číslo III), SI Unit Restriction (Omezení jednotek SI), Country (Země použití), Device ID (Identifikační číslo zařízení) Řízené nastavení 2, 1 Join Device to Network (Připojení zařízení k síti), Configure Update Rate (Konfigurace intervalu aktualizace), Configure Sensor (Konfigurace snímače), Calibrate Sensor (Kalibrace snímače) Ruční nastavení 2, 2 Wireless (Nastavení bezdrátové sítě), Process Sensor (Nastavení procesního snímače), Percent of Range (Nastavení rozsahu měření v procentech), Device Temperatures (Teploty uvnitř převodníku), Device Information (Informace o zařízení), Other (Ostatní nastavení) Konfigurace bezdrátové sítě 2, 2, 1 Network ID (Identifikační číslo sítě), Join Device to Network (Připojení zařízení k síti), Configure Update Rate (Konfigurace intervalu aktualizace), Configure Broadcast Power Level (Konfigurace úrovně výkonu vysílání), Power Mode (Režim napájení), Power Source (Zdroj napájení) Kalibrace snímače 3, 4, 1 Current Upper Trim (Seřízení horní hodnoty proudu), Current Lower Trim (Seřízení dolní hodnoty proudu), Lower Sensor Trim (Seřízení snímače pro dolní mez rozsahu), Upper Sensor Trim (Seřízení teplotního čidla pro horní mez rozsahu), Recall Factory Trim (Obnovení nastavení z výrobního závodu), RTD 2 Wire Offset (Kompenzace rozdílu odporu vedení u dvouvodičového zapojení odporového snímače teploty) 10

11 Průvodce rychlou instalací Převodník Rosemount 248 Obr. 7. Konfigurace zapojení vodičů pro snímače typové řady 65, 68, 78 a řady 58C Jednoduchý snímač Bílý (1) Bílý (2) Červený (3) Červený (4) Obr. 8. Konfigurace zapojení vodičů pro snímače typové řady 183 Typ J + Bílý (2) Typ E + Fialový (2) Typ K Červený (3) +Žlutý (2) Typ T Červený (3) + Modrý (2) Červený (3) Červený (3) Obr. 9. Konfigurace zapojení vodičů pro termoelektrické články typové řady 185 Typ J + Černý (2) Typ N + Červený (2) Bílý (3) Bílý (3) Typ K + Zelený (2) Bílý (3) POZNÁMKA: Výše zobrazená schémata zapojení platí pouze pro snímače společnosti Rosemount. 11

12 Převodník Rosemount 248 Průvodce rychlou instalací CERTIFIKACE VÝROBKU Schválené výrobní provozy Rosemount Inc. Chanhassen, Minnesota, USA Emerson Process Management GmbH & Co. Karlstein, Německo Emerson Process Management Asia Pacific Private Limited Singapur Informace o směrnicích Evropské unie Aktuální prohlášení o shodě je umístěno na konci tohoto dokumentu. Aktuální verzi prohlášení o shodě Evropské unie naleznete na stránkách Směrnice 94/9/ES (ATEX) Zařízení společnosti Emerson Process Management vyhovují požadavkům směrnice ATEX. Elektromagnetická kompatibilita (EMC) (2004/108/ES) Zařízení společnosti Emerson Process Management vyhovují požadavkům směrnice EMC. Evropská směrnice pro rádiová zařízení a telekomunikační koncová zařízení (R&TTE) (1999/5/ES) Zařízení společnosti Emerson Process Management splňují požadavky evropské směrnice o rádiových zařízeních a telekomunikačních koncových zařízeních. Soulad s telekomunikačními předpisy Veškerá zařízení vyžadují certifikaci, která zajišt uje, že tato zařízení splňují ustanovení týkající se užití vysokofrekvenčního spektra. Tento typ certifikace výrobku vyžaduje téměř každá země. Společnost Emerson spolupracuje se státními agenturami po celém světě s cílem dodávat plně kompatibilní výrobky a odstranit riziko nedodržení směrnic nebo zákonů dané země, které upravují podmínky pro použití zařízení. FCC a IC Toto zařízení odpovídá směrnicím FCC, část 15. Jeho provoz se řídí následujícími podmínkami: Zařízení nesmí způsobovat škodlivé rušení. Toto zařízení musí přijímat veškerá rušení, včetně těch, která mohou mít nežádoucí vliv na jeho provoz. Toto zařízení musí být nainstalováno tak, aby anténa byla umístěna ve vzdálenosti alespoň 20 cm od osob v blízkosti zařízení. Certifikace standardního umístění podle organizace FM Převodník byl standardně zkoušen a testován pro stanovení, že konstrukce splňuje základní elektrické a mechanické požadavky a požadavky na požární ochranu. Toto testování bylo provedeno organizací Factory Mutual (FM), celostátně uznávanou testovací laboratoří (NRTL) a schválenou prostřednictvím organizace Federal Occupational Safety and Health Administration (OSHA úřad pro ochranu bezpečnosti a zdraví při práci). 12

13 Průvodce rychlou instalací Převodník Rosemount 248 Certifikace pro prostředí s nebezpečím výbuchu Certifikace pro Severní Ameriku Certifikace organizace Factory Mutual (FM) I5 Certifikace organizace FM pro jiskrovou bezpečnost, nezápalné provedení a odolnost proti vznícení prachu. Číslo certifikátu: Jiskrová bezpečnost třída I/II/III, divize 1, skupina A, B, C, D, E, F a G. Označení prostředí: Třída I, zóna 0, AEx ia llc Teplotní třídy: T4 (T okolí = 50 až 70 C) T5 (T okolí = 50 až 40 C) Zajištěné provedení pro třídu I, divize 2, skupiny A, B, C a D. Teplotní třídy: T4 (T okolí = 50 až 70 C) T5 (T okolí = 50 až 40 C) Odolnost proti vznícení prachu pro třídu II/III, divize 1, skupiny E, F a G. Mezní hodnoty okolní teploty: 50 až 85 C Pouzdro: Typ 4X/IP66/IP67 Jiskrová bezpečnost a zajištěné provedení, pokud je zařízení připojeno podle výkresu Rosemount Pro použití pouze s napájecím modulem Rosemount, objednací číslo P/N XXXX. Speciální podmínky pro bezpečné používání Aby se zabránilo vzniku elektrostatického náboje, nesmí se otírat nebo čistit pomocí rozpouštědel nebo suchou látkou. Pouzdro je vyrobeno z hliníkové slitiny a opatřeno ochranným polyuretanovým nátěrem; pokud je však uloženo v prostředí zóny 0, je třeba jej chránit před nárazem a odřením. N5 Certifikace organizace FM pro zajištěné provedení a odolnost proti vznícení prachu Číslo certifikátu: Zajištěné provedení pro třídu I, divize 2, skupiny A, B, C a D. Teplotní třídy:t4 (T okolí = 50 až 70 C) T5 (T okolí = 50 až 40 C) Odolnost proti vznícení prachu pro třídu II/III, divize 1, skupiny E, F a G. Mezní hodnoty okolní teploty: 50 až 85 C Pouzdro: Typ 4X/IP66/IP67 Pro použití pouze s napájecím modulem Rosemount, objednací číslo P/N XXXX. Speciální podmínky pro bezpečné používání Aby se zabránilo vzniku elektrostatického náboje, nesmí se otírat nebo čistit pomocí rozpouštědel nebo suchou látkou. Pouzdro je vyrobeno z hliníkové slitiny a opatřeno ochranným polyuretanovým nátěrem; pokud je však uloženo v prostředí zóny 0, je třeba jej chránit před nárazem a odřením. 13

14 Převodník Rosemount 248 Průvodce rychlou instalací Certifikáty Kanadské normalizační společnosti (CSA Canadian Standards Association) I6 Jiskrově bezpečný podle norem CSA Číslo certifikátu: Jiskrová bezpečnost pro třídu I, divize 1, skupiny A, B, C a D Teplotní třída T3C Pouzdro: Typ 4X/IP66/IP67 Jiskrová bezpečnost, pokud je zařízení připojeno podle výkresu Rosemount Pro použití pouze s napájecím modulem Rosemount, objednací číslo P/N XXXX. Evropské certifikace I1 Certifikace ATEX pro jiskrovou bezpečnost Číslo certifikátu: Baseefa10ATEX0121X II 1G Ex ia IIC Ga T4 (T okolí = 60 C až 70 C) Ex ia IIC Ga T5 (T okolí = 60 C až 40 C) Pouzdro: IP66/IP Speciální podmínky pro bezpečné používání Aby se zabránilo vzniku elektrostatického náboje, nesmí se otírat nebo čistit pomocí rozpouštědel nebo suchou látkou. Pouzdro je vyrobeno z hliníkové slitiny a opatřeno ochranným polyuretanovým nátěrem; pokud je však uloženo v prostředí zóny 0, je třeba jej chránit před nárazem a odřením. Tabulka 4. Parametry ATEX snímače Snímač U o = 6,6 V I o = 26,2 ma P o = 42,6 mw C o = 11 uf L o = 25 mh Pro použití pouze s napájecím modulem Rosemount, objednací číslo P/N XXXX. Speciální podmínky pro bezpečné používání Povrchový odpor antény je větší než 1 G. Aby se zabránilo vzniku elektrostatického náboje, nesmí se otírat nebo čistit pomocí rozpouštědel nebo suchou látkou. 14

15 Průvodce rychlou instalací Převodník Rosemount 248 Mezinárodní certifikáty I7 IECEx Jiskrová bezpečnost Číslo certifikátu: IECEx BAS X Ex ia IIC Ga T4 (T okolí = 60 C až 70 C) Ex ia IIC Ga T5 (T okolí = 60 C až 40 C) Pouzdro: IP66/IP67 Speciální podmínky pro bezpečné používání Aby se zabránilo vzniku elektrostatického náboje, nesmí se otírat nebo čistit pomocí rozpouštědel nebo suchou látkou. Pouzdro je vyrobeno z hliníkové slitiny a opatřeno ochranným polyuretanovým nátěrem; pokud je však uloženo v prostředí zóny 0, je třeba jej chránit před nárazem a odřením. Tabulka 5. Parametry IECEx snímače Snímač U o = 6,6 V I o = 26,2 ma P o = 42,6 mw C o = 11 uf L o = 25 mh Pro použití pouze s napájecím modulem Rosemount, objednací číslo P/N XXXX. Speciální podmínky pro bezpečné používání Povrchový odpor antény je větší než 1 G. Aby se zabránilo vzniku elektrostatického náboje, nesmí se otírat nebo čistit pomocí rozpouštědel nebo suchou látkou. 15

16 Převodník Rosemount 248 Průvodce rychlou instalací Obr. 10. Prohlášení o shodě 16

17 Průvodce rychlou instalací Převodník Rosemount

18 Převodník Rosemount 248 Průvodce rychlou instalací 18

19 Průvodce rychlou instalací Převodník Rosemount 248 Prohlášení o shod ES.: RMD 1082, rev. E Spole nost Rosemount Inc Market Boulevard Chanhassen, MN USA prohlašuje na svou výlu nou zodpov dnost, že výrobek Teplom rný vysíla s bezdrátovým p enosem model 248 vyráb ný spole ností Rosemount Inc Market Boulevard Chanhassen, MN USA, kterého se toto prohlášení týká, je ve shod s ustanoveními sm rnic Evropského spole enství, v etn posledních zm n a dopl k tak, jak je uvedeno v p ipojeném dodatku. P edpoklad shody je založen na použití harmonizovaných norem a, je-li to vhodné, nebo je-li to požadováno, také na certifikaci ud lené registrovaným orgánem Evropského spole enství, jak je uvedeno v p ipojeném dodatku. Viceprezident pro globální jakost (název funkce - tiskacím písmem) Kelly Klein (jméno - tiskacím písmem) 25. listopadu 2014 (datum vydání) 19

20 Převodník Rosemount 248 Průvodce rychlou instalací Prohlášení o shod ES.: RMD 1082, rev. E Sm rnice o elektromagnetické slu itelnosti (2004/108/ES) Všechny modely s kódem 3 provozní frekvence a protokolu EN : 2006, EN : 2006 Sm rnice R&TTE (1999/5/ES) Všechny modely s kódem výstupu X a kódem 3 provozní frekvence a protokolu EN V EN : V2.2.1 EN : 2010 (3. vydání) EN 62479: 2010 Sm rnice ATEX (94/9/ES) Teplom rný vysíla s bezdrátovým p enosem model 248 (s hliníkovou sk íní) Baseefa10ATEX0121X certifikát pro jiskrovou bezpe nost Skupina za ízení II, kategorie 1 G Ex ia IIC T4 Ga (-60 C Ta +70 C) Ex ia IIC T5 Ga (-60 C Ta +40 C) Harmonizované normy: EN : 2009; EN : 2007 Teplom rný vysíla s bezdrátovým p enosem model 248 (s polymerovou sk íní) Baseefa14ATEX0359X certifikát pro jiskrovou bezpe nost Skupina za ízení II, kategorie 1 G Ex ia IIC T4 Ga (-60 C Ta +70 C) Ex ia IIC T5 Ga (-60 C Ta +40 C) Harmonizované normy: EN : 2012; EN : 2012 Strana 2 ze 3 20

21 Průvodce rychlou instalací Převodník Rosemount 248 Prohlášení o shod ES.: RMD 1082, rev. E Registrované orgány ATEX pro vydávání osv d ení ES o typových zkouškách Baseefa. [registrovaný orgán.: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ, Velká Británie Registrovaný orgán ATEX pro vydávání osv d ení o zajišt ní jakosti Baseefa. [registrovaný orgán.: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ, Velká Británie Strana 3 ze 3 21

22 Převodník Rosemount 248 Průvodce rychlou instalací 22
