Převodník tlaku Rosemount 3051 aprůtokoměry typové řady Rosemount 3051CF

Transkript

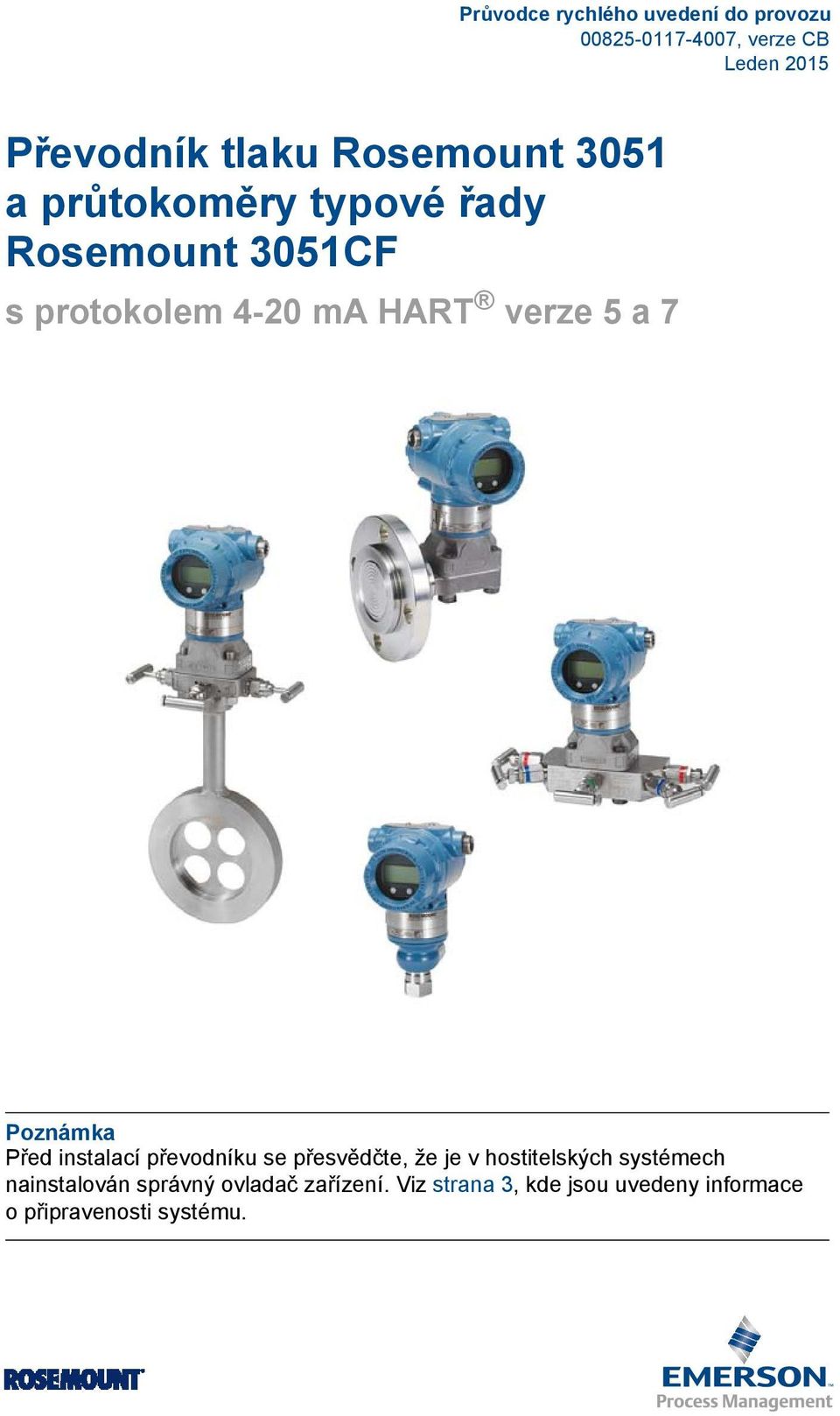

1 Průvodce rychlého uvedení do provozu , verze CB Převodník tlaku Rosemount 3051 aprůtokoměry typové řady Rosemount 3051CF s protokolem 4-20 ma HART verze 5 a 7 Poznámka Před instalací převodníku se přesvědčte, že je v hostitelských systémech nainstalován správný ovladač zařízení. Viz strana 3, kde jsou uvedeny informace o připravenosti systému.

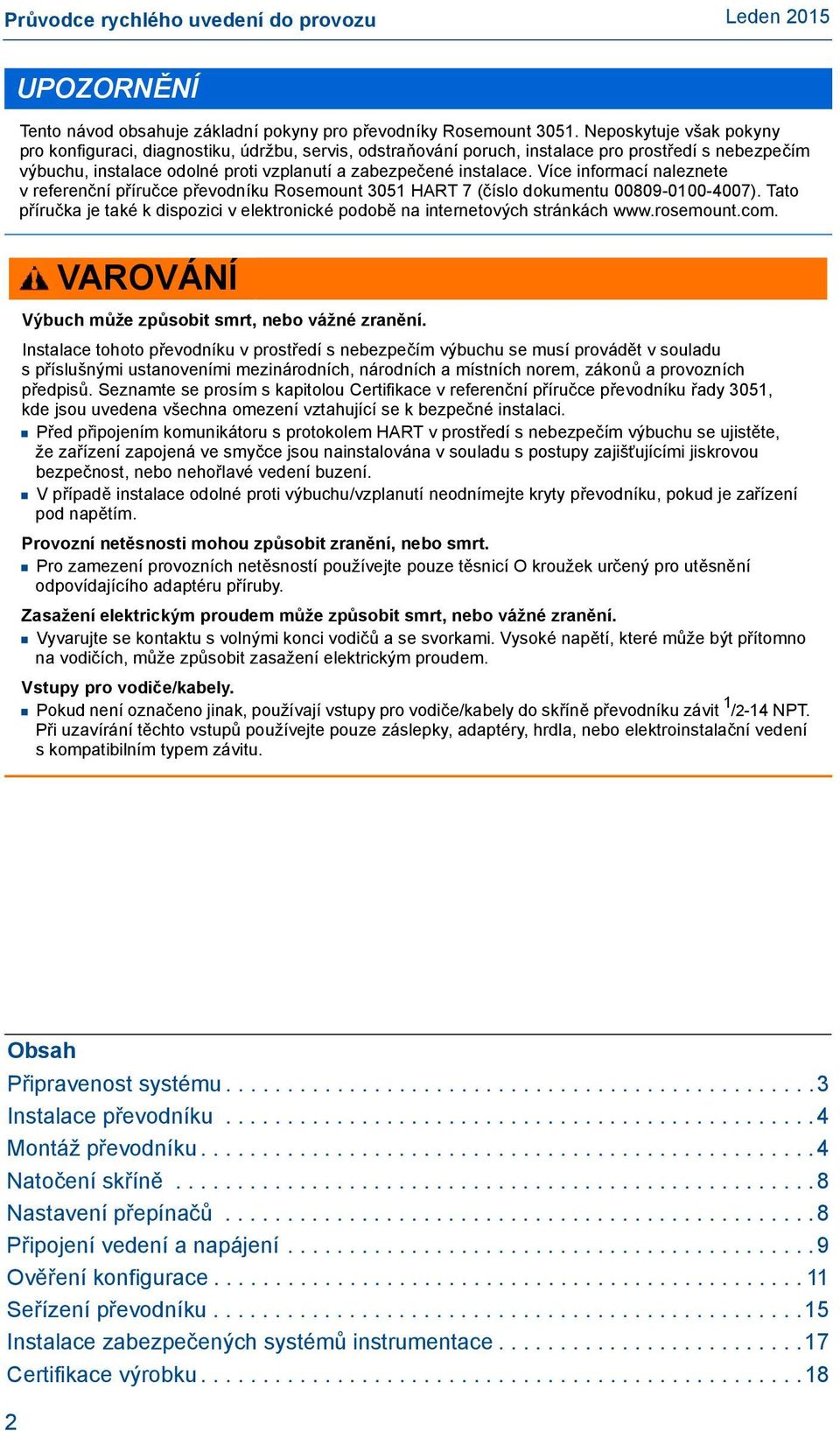

2 Průvodce rychlého uvedení do provozu UPOZORNĚNÍ Tento návod obsahuje základní pokyny pro převodníky Rosemount Neposkytuje však pokyny pro konfiguraci, diagnostiku, údržbu, servis, odstraňování poruch, instalace pro prostředí s nebezpečím výbuchu, instalace odolné proti vzplanutí a zabezpečené instalace. Více informací naleznete v referenční příručce převodníku Rosemount 3051 HART 7 (číslo dokumentu ). Tato příručka je také k dispozici v elektronické podobě na internetových stránkách VAROVÁNÍ Výbuch může způsobit smrt, nebo vážné zranění. Instalace tohoto převodníku v prostředí s nebezpečím výbuchu se musí provádět v souladu s příslušnými ustanoveními mezinárodních, národních a místních norem, zákonů a provozních předpisů. Seznamte se prosím s kapitolou Certifikace v referenční příručce převodníku řady 3051, kde jsou uvedena všechna omezení vztahující se k bezpečné instalaci. Před připojením komunikátoru s protokolem HART v prostředí s nebezpečím výbuchu se ujistěte, že zařízení zapojená ve smyčce jsou nainstalována v souladu s postupy zajišťujícími jiskrovou bezpečnost, nebo nehořlavé vedení buzení. V případě instalace odolné proti výbuchu/vzplanutí neodnímejte kryty převodníku, pokud je zařízení pod napětím. Provozní netěsnosti mohou způsobit zranění, nebo smrt. Pro zamezení provozních netěsností používejte pouze těsnicí O kroužek určený pro utěsnění odpovídajícího adaptéru příruby. Zasažení elektrickým proudem může způsobit smrt, nebo vážné zranění. Vyvarujte se kontaktu s volnými konci vodičů a se svorkami. Vysoké napětí, které může být přítomno na vodičích, může způsobit zasažení elektrickým proudem. Vstupy pro vodiče/kabely. Pokud není označeno jinak, používají vstupy pro vodiče/kabely do skříně převodníku závit 1 /2-14 NPT. Při uzavírání těchto vstupů používejte pouze záslepky, adaptéry, hrdla, nebo elektroinstalační vedení s kompatibilním typem závitu. Obsah Připravenost systému Instalace převodníku Montáž převodníku Natočení skříně Nastavení přepínačů Připojení vedení a napájení Ověření konfigurace Seřízení převodníku Instalace zabezpečených systémů instrumentace Certifikace výrobku

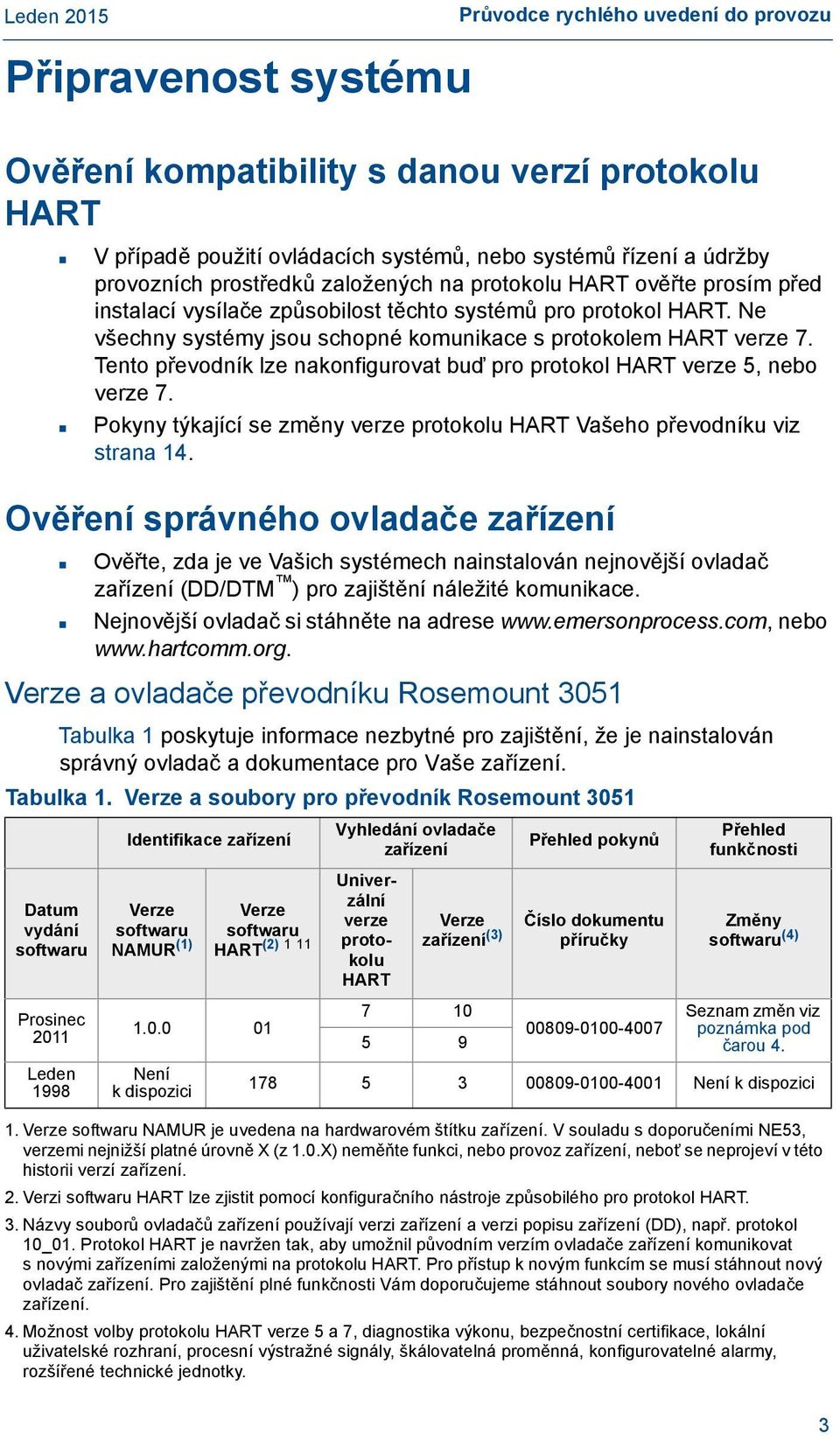

3 Připravenost systému Průvodce rychlého uvedení do provozu Ověření kompatibility s danou verzí protokolu HART V případě použití ovládacích systémů, nebo systémů řízení a údržby provozních prostředků založených na protokolu HART ověřte prosím před instalací vysílače způsobilost těchto systémů pro protokol HART. Ne všechny systémy jsou schopné komunikace s protokolem HART verze 7. Tento převodník lze nakonfigurovat buď pro protokol HART verze 5, nebo verze 7. Pokyny týkající se změny verze protokolu HART Vašeho převodníku viz strana 14. Ověření správného ovladače zařízení Ověřte, zda je ve Vašich systémech nainstalován nejnovější ovladač zařízení (DD/DTM ) pro zajištění náležité komunikace. Nejnovější ovladač si stáhněte na adrese nebo Verze a ovladače převodníku Rosemount 3051 Tabulka 1 poskytuje informace nezbytné pro zajištění, že je nainstalován správný ovladač a dokumentace pro Vaše zařízení. Tabulka 1. Verze a soubory pro převodník Rosemount 3051 Datum vydání softwaru Prosinec 2011 Leden 1998 Identifikace zařízení Verze softwaru NAMUR (1) Verze softwaru HART (2) Není k dispozici Vyhledání ovladače zařízení Univerzální verze protokolu HART Verze zařízení (3) Přehled pokynů Číslo dokumentu příručky Přehled funkčnosti 1. Verze softwaru NAMUR je uvedena na hardwarovém štítku zařízení. V souladu s doporučeními NE53, verzemi nejnižší platné úrovně X (z 1.0.X) neměňte funkci, nebo provoz zařízení, neboť se neprojeví v této historii verzí zařízení. 2. Verzi softwaru HART lze zjistit pomocí konfiguračního nástroje způsobilého pro protokol HART. Změny softwaru (4) Seznam změn viz poznámka pod čarou Není k dispozici 3. Názvy souborů ovladačů zařízení používají verzi zařízení a verzi popisu zařízení (DD), např. protokol 10_01. Protokol HART je navržen tak, aby umožnil původním verzím ovladače zařízení komunikovat snovými zařízeními založenými na protokolu HART. Pro přístup k novým funkcím se musí stáhnout nový ovladač zařízení. Pro zajištění plné funkčnosti Vám doporučujeme stáhnout soubory nového ovladače zařízení. 4. Možnost volby protokolu HART verze 5 a 7, diagnostika výkonu, bezpečnostní certifikace, lokální uživatelské rozhraní, procesní výstražné signály, škálovatelná proměnná, konfigurovatelné alarmy, rozšířené technické jednotky. 3

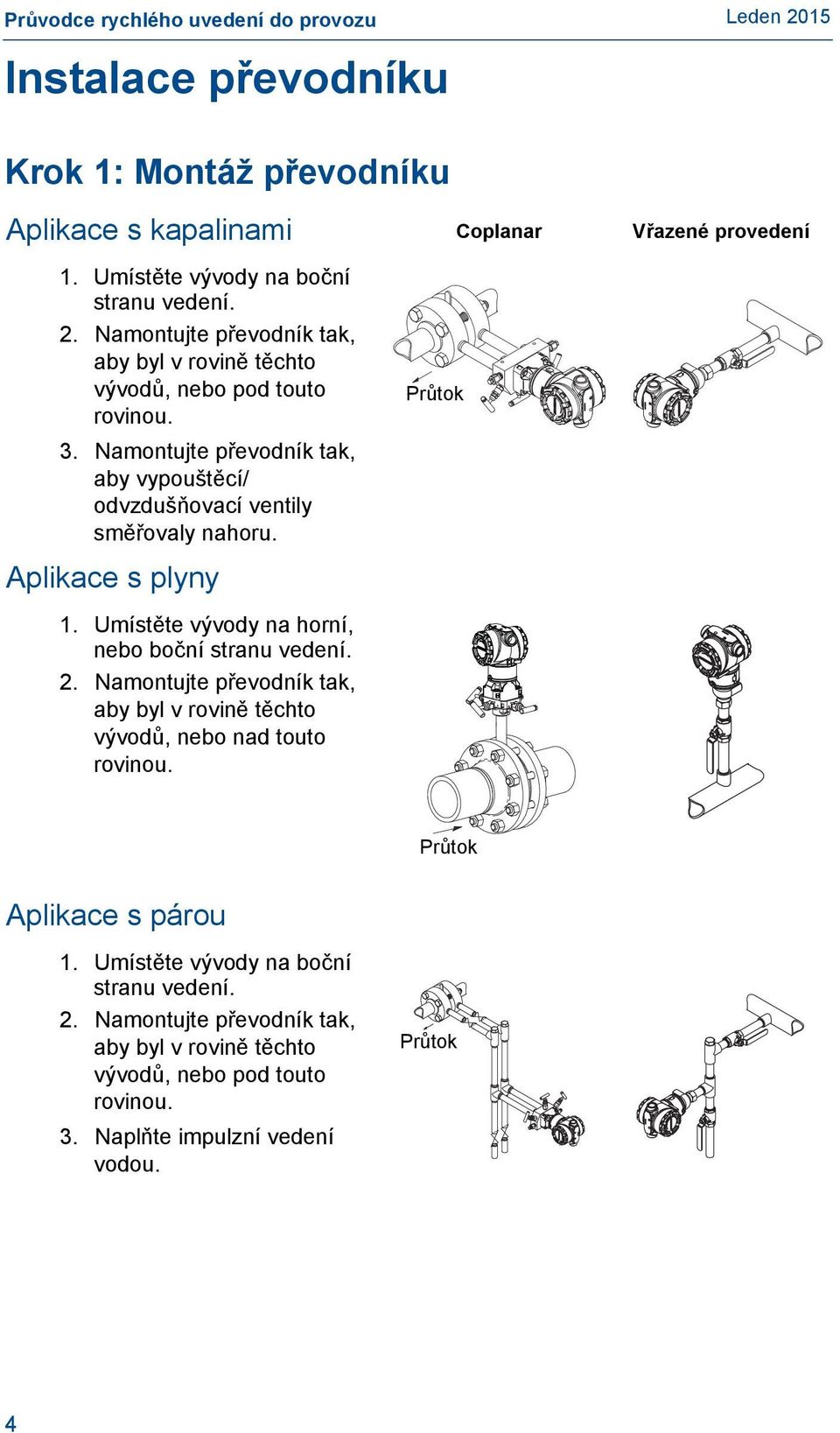

4 Průvodce rychlého uvedení do provozu Instalace převodníku Krok 1: Montáž převodníku Aplikace s kapalinami Coplanar Vřazené provedení 1. Umístěte vývody na boční stranu vedení. 2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo pod touto rovinou. 3. Namontujte převodník tak, aby vypouštěcí/ odvzdušňovací ventily směřovaly nahoru. Aplikace s plyny 1. Umístěte vývody na horní, nebo boční stranu vedení. 2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo nad touto rovinou. Flow Průtok Průtok Flow Aplikace s párou 1. Umístěte vývody na boční stranu vedení. 2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo pod touto rovinou. 3. Naplňte impulzní vedení vodou. Flow Průtok 4

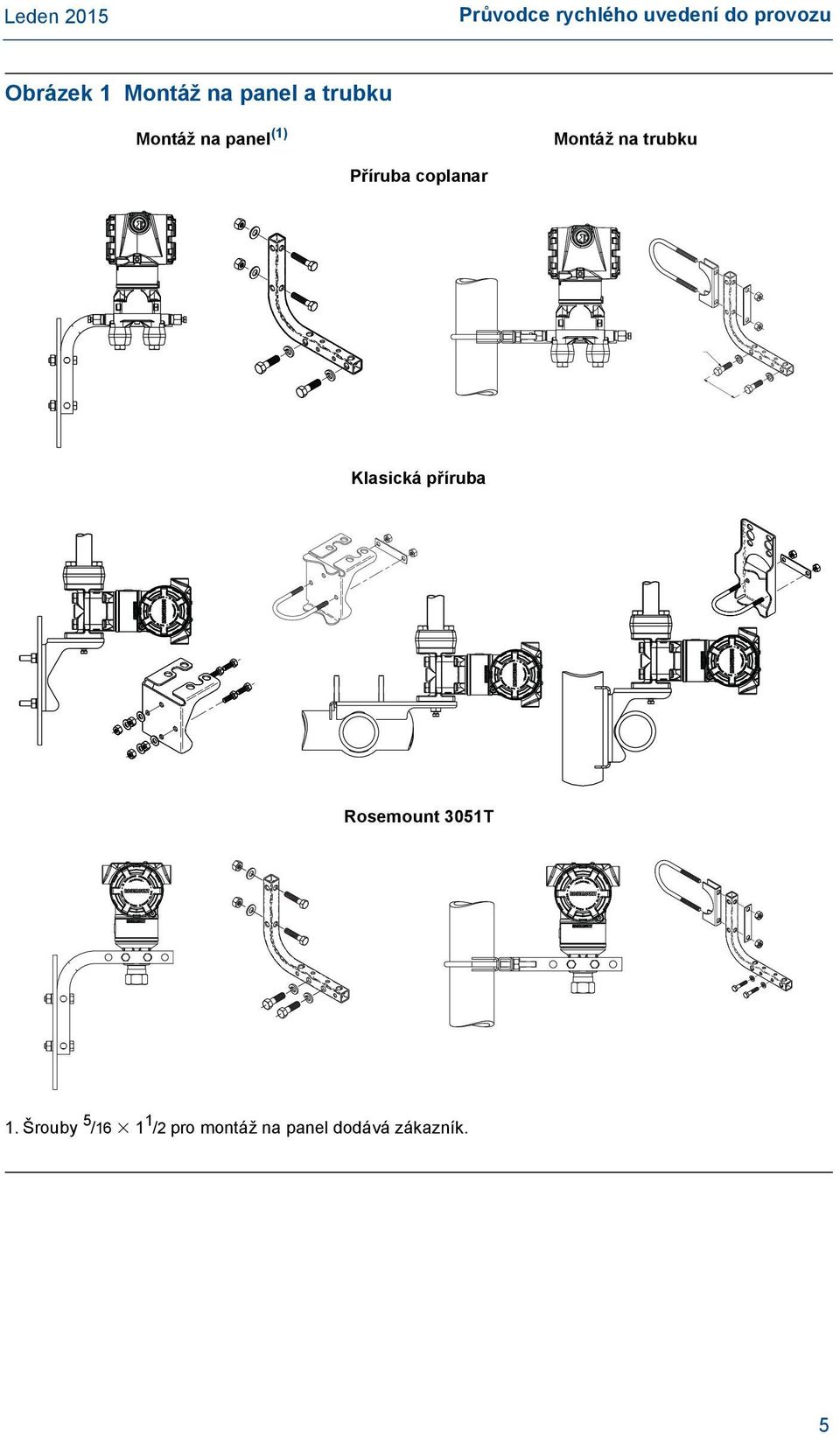

5 Průvodce rychlého uvedení do provozu Obrázek 1 Montáž na panel a trubku Montáž na panel (1) Montáž na trubku Příruba coplanar Klasická příruba Rosemount 3051T 1. Šrouby 5 / /2 pro montáž na panel dodává zákazník. 5

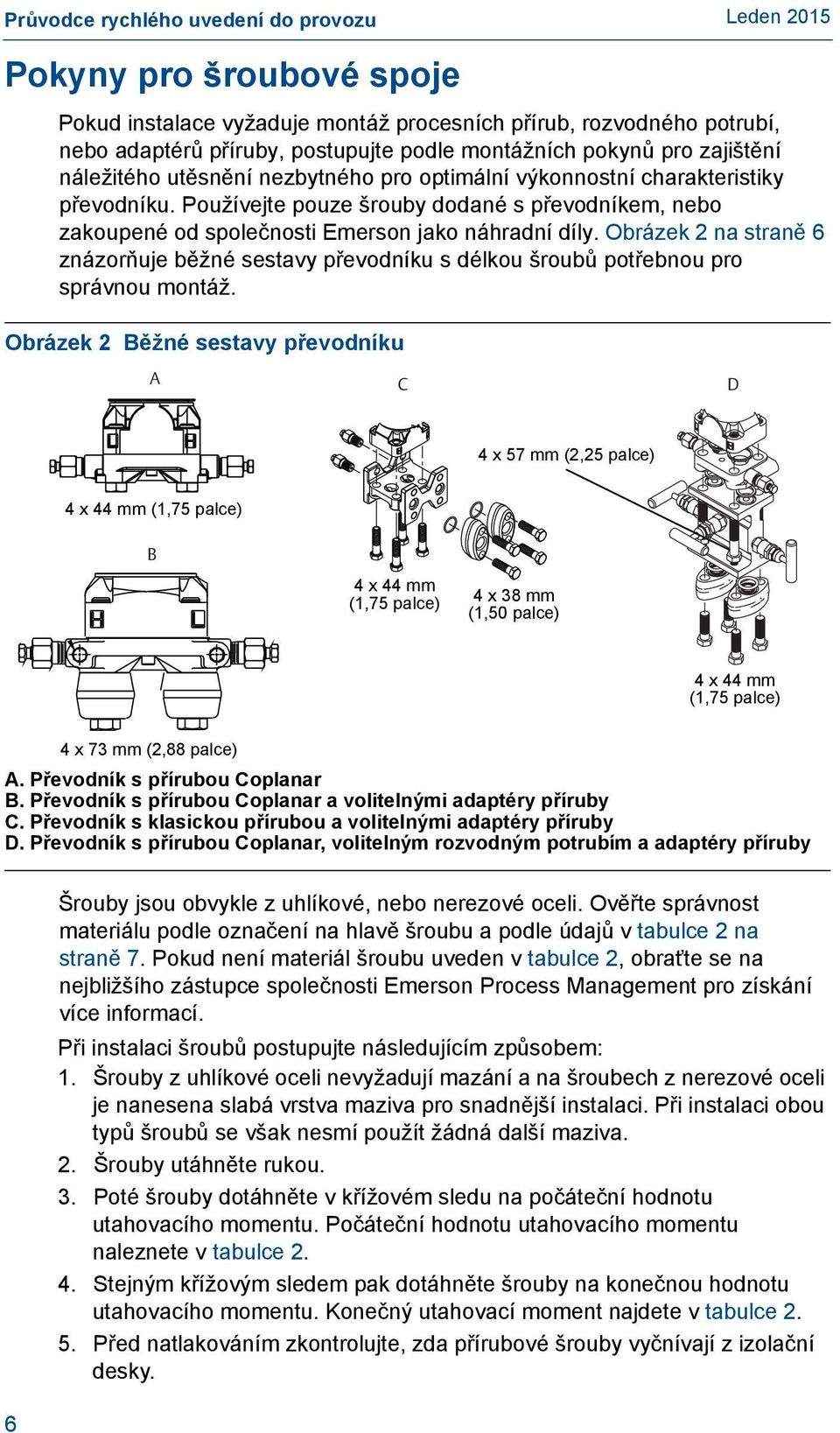

6 Průvodce rychlého uvedení do provozu Pokyny pro šroubové spoje Pokud instalace vyžaduje montáž procesních přírub, rozvodného potrubí, nebo adaptérů příruby, postupujte podle montážních pokynů pro zajištění náležitého utěsnění nezbytného pro optimální výkonnostní charakteristiky převodníku. Používejte pouze šrouby dodané s převodníkem, nebo zakoupené od společnosti Emerson jako náhradní díly. Obrázek 2 na straně 6 znázorňuje běžné sestavy převodníku s délkou šroubů potřebnou pro správnou montáž. Obrázek 2 Běžné sestavy převodníku A C D 4 x 2.25-in. 57 mm (57mm) (2,25 palce) 4 x 444 x 1.75-in. mm (1,75 (44mm) palce) B 4 x 1.75-in. 44 mm (1,75 (44mm) palce) 4 x 1.50-in. 38 mm (1,50 (38mm) palce) 4 x 1.75-in. 4 x 44 (44mm) (1,75 palce) 4 x 473 x 2.88-in. mm (2,88 (73mm) palce) A. Převodník s přírubou Coplanar B. Převodník s přírubou Coplanar a volitelnými adaptéry příruby C. Převodník s klasickou přírubou a volitelnými adaptéry příruby D. Převodník s přírubou Coplanar, volitelným rozvodným potrubím a adaptéry příruby 6 Šrouby jsou obvykle z uhlíkové, nebo nerezové oceli. Ověřte správnost materiálu podle označení na hlavě šroubu a podle údajů v tabulce 2 na straně 7. Pokud není materiál šroubu uveden v tabulce 2, obraťte se na nejbližšího zástupce společnosti Emerson Process Management pro získání více informací. Při instalaci šroubů postupujte následujícím způsobem: 1. Šrouby z uhlíkové oceli nevyžadují mazání a na šroubech z nerezové oceli je nanesena slabá vrstva maziva pro snadnější instalaci. Při instalaci obou typů šroubů se však nesmí použít žádná další maziva. 2. Šrouby utáhněte rukou. 3. Poté šrouby dotáhněte v křížovém sledu na počáteční hodnotu utahovacího momentu. Počáteční hodnotu utahovacího momentu naleznete v tabulce Stejným křížovým sledem pak dotáhněte šrouby na konečnou hodnotu utahovacího momentu. Konečný utahovací moment najdete v tabulce Před natlakováním zkontrolujte, zda přírubové šrouby vyčnívají z izolační desky.

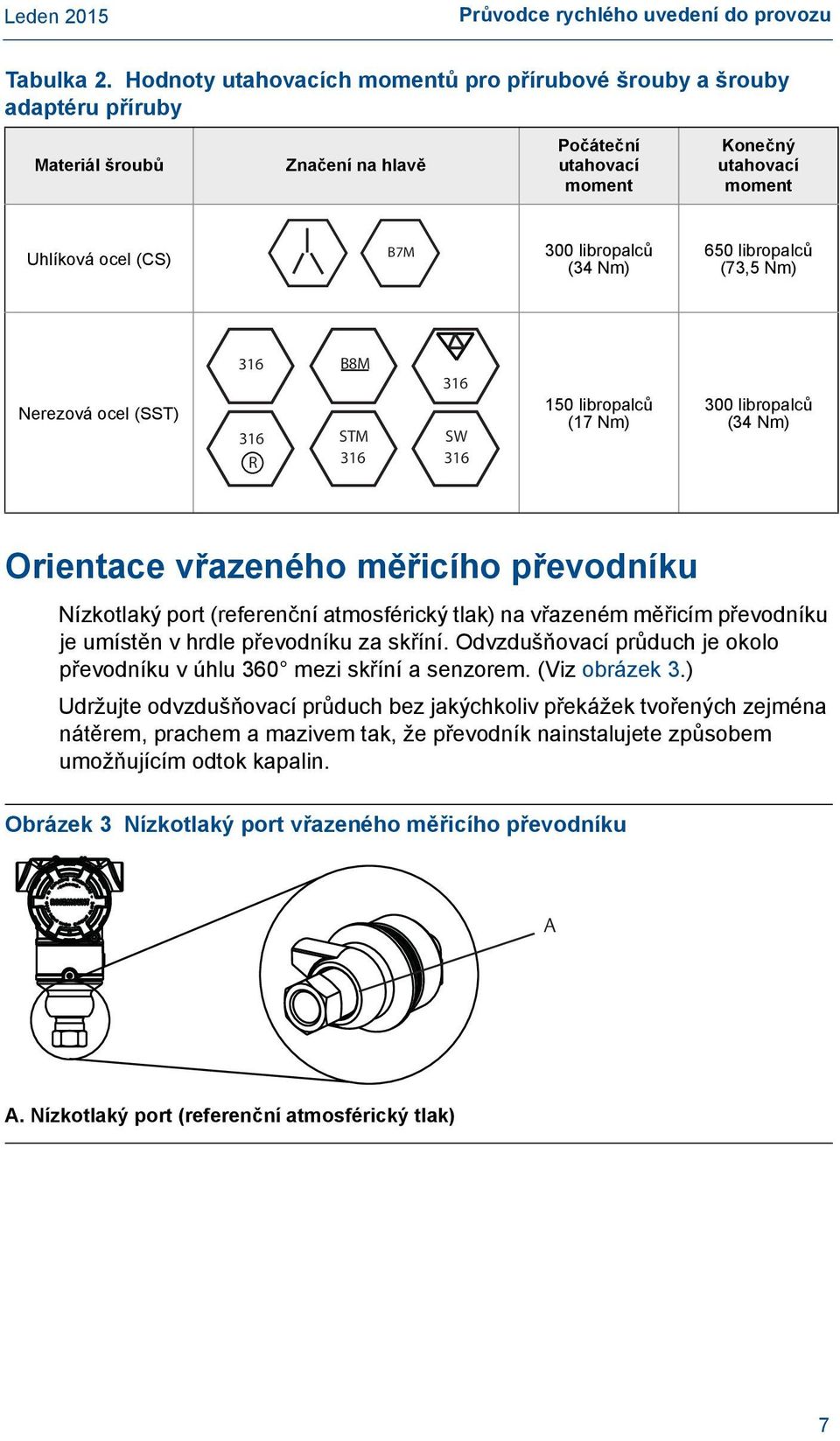

7 Průvodce rychlého uvedení do provozu Tabulka 2. Hodnoty utahovacích momentů pro přírubové šrouby a šrouby adaptéru příruby Materiál šroubů Značení na hlavě Počáteční utahovací moment Konečný utahovací moment Uhlíková ocel (CS) B7M 300 libropalců (34 Nm) 650 libropalců (73,5 Nm) Nerezová ocel (SST) R B8M STM SW libropalců (17 Nm) 300 libropalců (34 Nm) Orientace vřazeného měřicího převodníku Nízkotlaký port (referenční atmosférický tlak) na vřazeném měřicím převodníku je umístěn v hrdle převodníku za skříní. Odvzdušňovací průduch je okolo převodníku v úhlu 360 mezi skříní a senzorem. (Viz obrázek 3.) Udržujte odvzdušňovací průduch bez jakýchkoliv překážek tvořených zejména nátěrem, prachem a mazivem tak, že převodník nainstalujete způsobem umožňujícím odtok kapalin. Obrázek 3 Nízkotlaký port vřazeného měřicího převodníku A A. Nízkotlaký port (referenční atmosférický tlak) 7

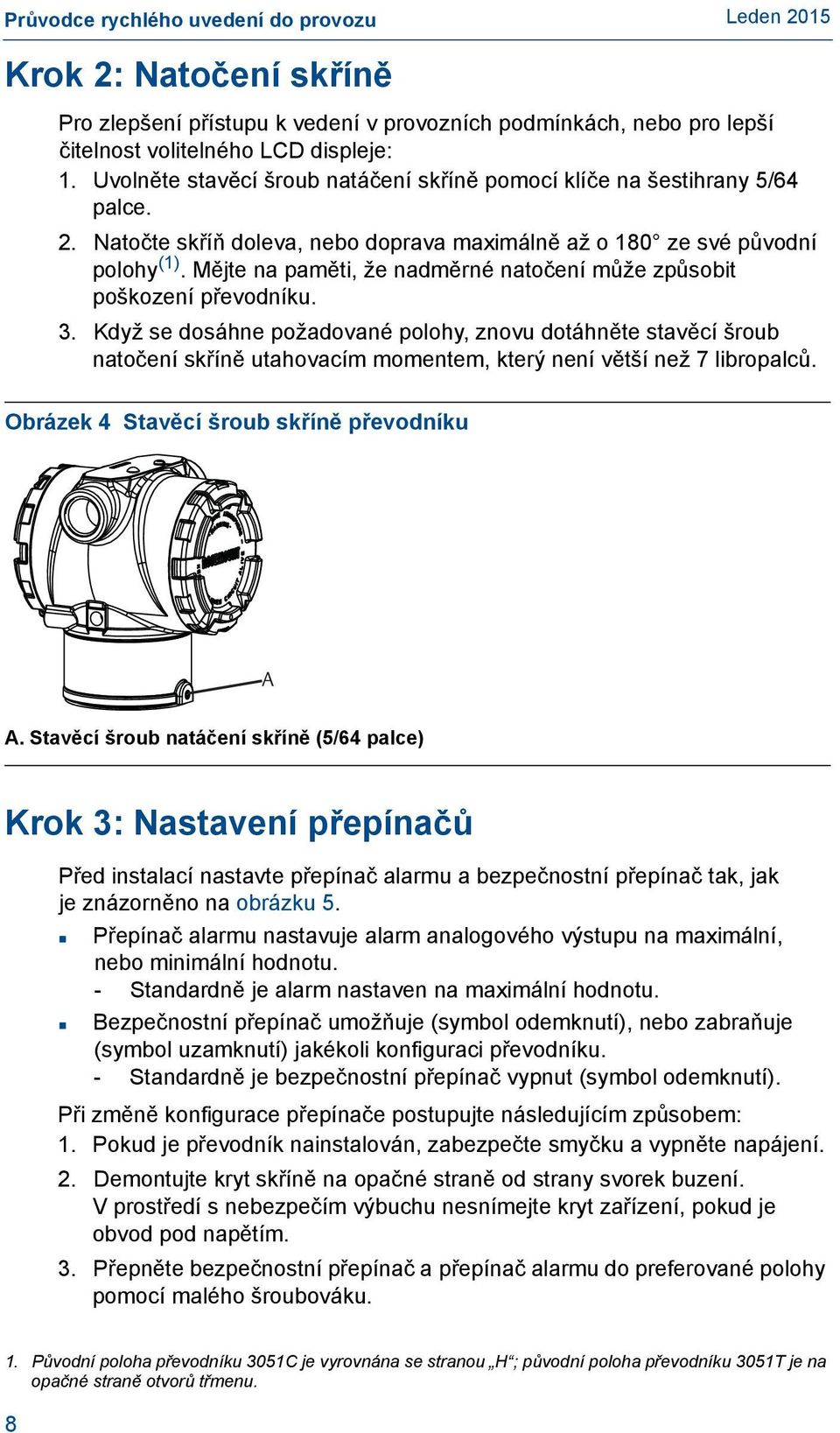

8 Průvodce rychlého uvedení do provozu Krok 2: Natočení skříně Pro zlepšení přístupu k vedení v provozních podmínkách, nebo pro lepší čitelnost volitelného LCD displeje: 1. Uvolněte stavěcí šroub natáčení skříně pomocí klíče na šestihrany 5/64 palce. 2. Natočte skříň doleva, nebo doprava maximálně až o 180 ze své původní polohy (1). Mějte na paměti, že nadměrné natočení může způsobit poškození převodníku. 3. Když se dosáhne požadované polohy, znovu dotáhněte stavěcí šroub natočení skříně utahovacím momentem, který není větší než 7 libropalců. Obrázek 4 Stavěcí šroub skříně převodníku A A. Stavěcí šroub natáčení skříně (5/64 palce) Krok 3: Nastavení přepínačů Před instalací nastavte přepínač alarmu a bezpečnostní přepínač tak, jak je znázorněno na obrázku 5. Přepínač alarmu nastavuje alarm analogového výstupu na maximální, nebo minimální hodnotu. - Standardně je alarm nastaven na maximální hodnotu. Bezpečnostní přepínač umožňuje (symbol odemknutí), nebo zabraňuje (symbol uzamknutí) jakékoli konfiguraci převodníku. - Standardně je bezpečnostní přepínač vypnut (symbol odemknutí). Při změně konfigurace přepínače postupujte následujícím způsobem: 1. Pokud je převodník nainstalován, zabezpečte smyčku a vypněte napájení. 2. Demontujte kryt skříně na opačné straně od strany svorek buzení. Vprostředí s nebezpečím výbuchu nesnímejte kryt zařízení, pokud je obvod pod napětím. 3. Přepněte bezpečnostní přepínač a přepínač alarmu do preferované polohy pomocí malého šroubováku. 1. Původní poloha převodníku 3051C je vyrovnána se stranou H ; původní poloha převodníku 3051T je na opačné straně otvorů třmenu. 8

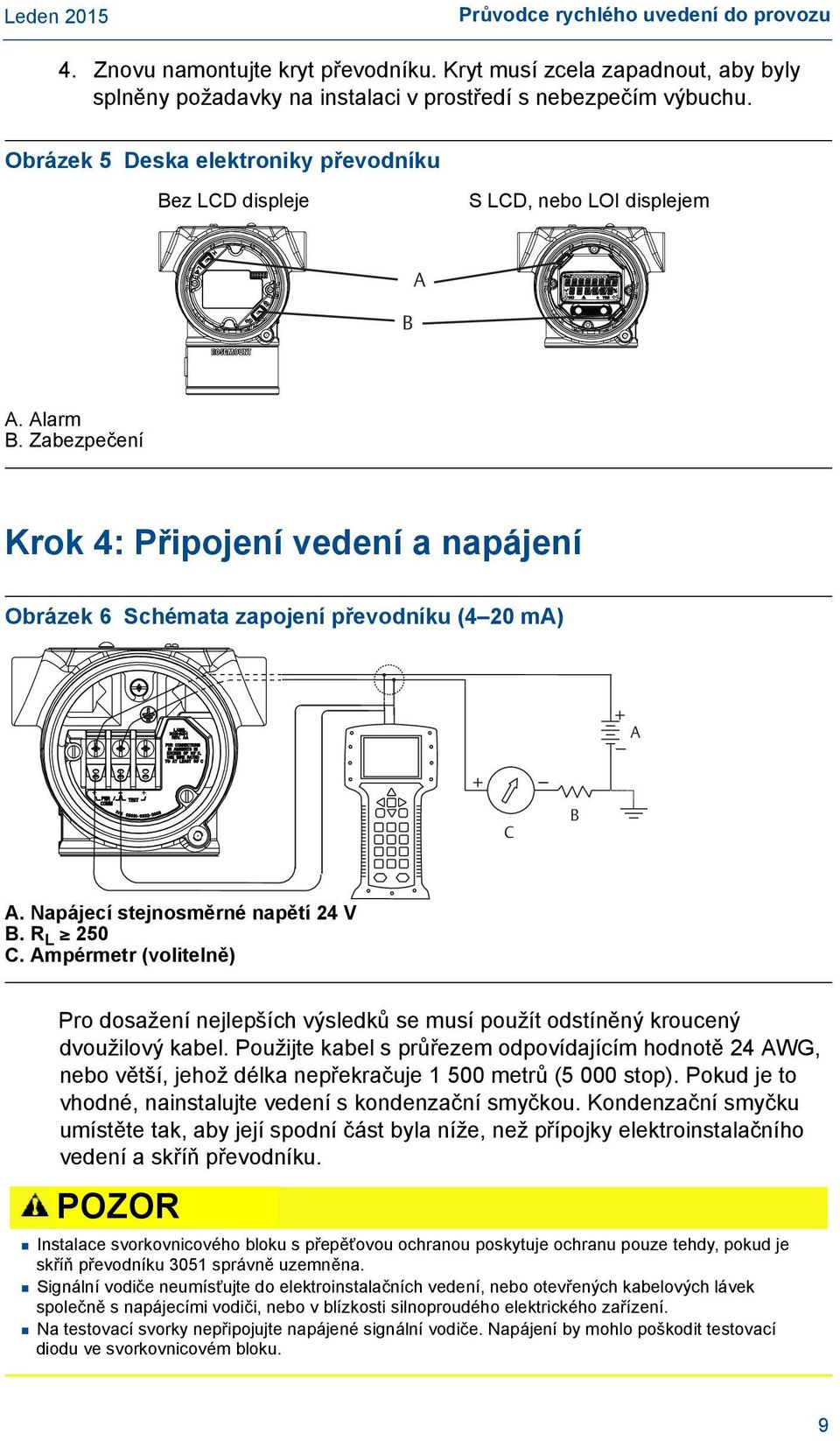

9 Průvodce rychlého uvedení do provozu 4. Znovu namontujte kryt převodníku. Kryt musí zcela zapadnout, aby byly splněny požadavky na instalaci v prostředí s nebezpečím výbuchu. Obrázek 5 Deska elektroniky převodníku Without Bez LCD LCD displeje display S LCD, With LCD nebo or LOI displejem display A B A. Alarm B. Zabezpečení Krok 4: Připojení vedení a napájení Obrázek 6 Schémata zapojení převodníku (4 20 ma) A C B A. Napájecí stejnosměrné napětí 24 V B. R L 250 C. Ampérmetr (volitelně) Pro dosažení nejlepších výsledků se musí použít odstíněný kroucený dvoužilový kabel. Použijte kabel s průřezem odpovídajícím hodnotě 24 AWG, nebo větší, jehož délka nepřekračuje metrů (5 000 stop). Pokud je to vhodné, nainstalujte vedení s kondenzační smyčkou. Kondenzační smyčku umístěte tak, aby její spodní část byla níže, než přípojky elektroinstalačního vedení a skříň převodníku. POZOR Instalace svorkovnicového bloku s přepěťovou ochranou poskytuje ochranu pouze tehdy, pokud je skříň převodníku 3051 správně uzemněna. Signální vodiče neumísťujte do elektroinstalačních vedení, nebo otevřených kabelových lávek společně s napájecími vodiči, nebo v blízkosti silnoproudého elektrického zařízení. Na testovací svorky nepřipojujte napájené signální vodiče. Napájení by mohlo poškodit testovací diodu ve svorkovnicovém bloku. 9

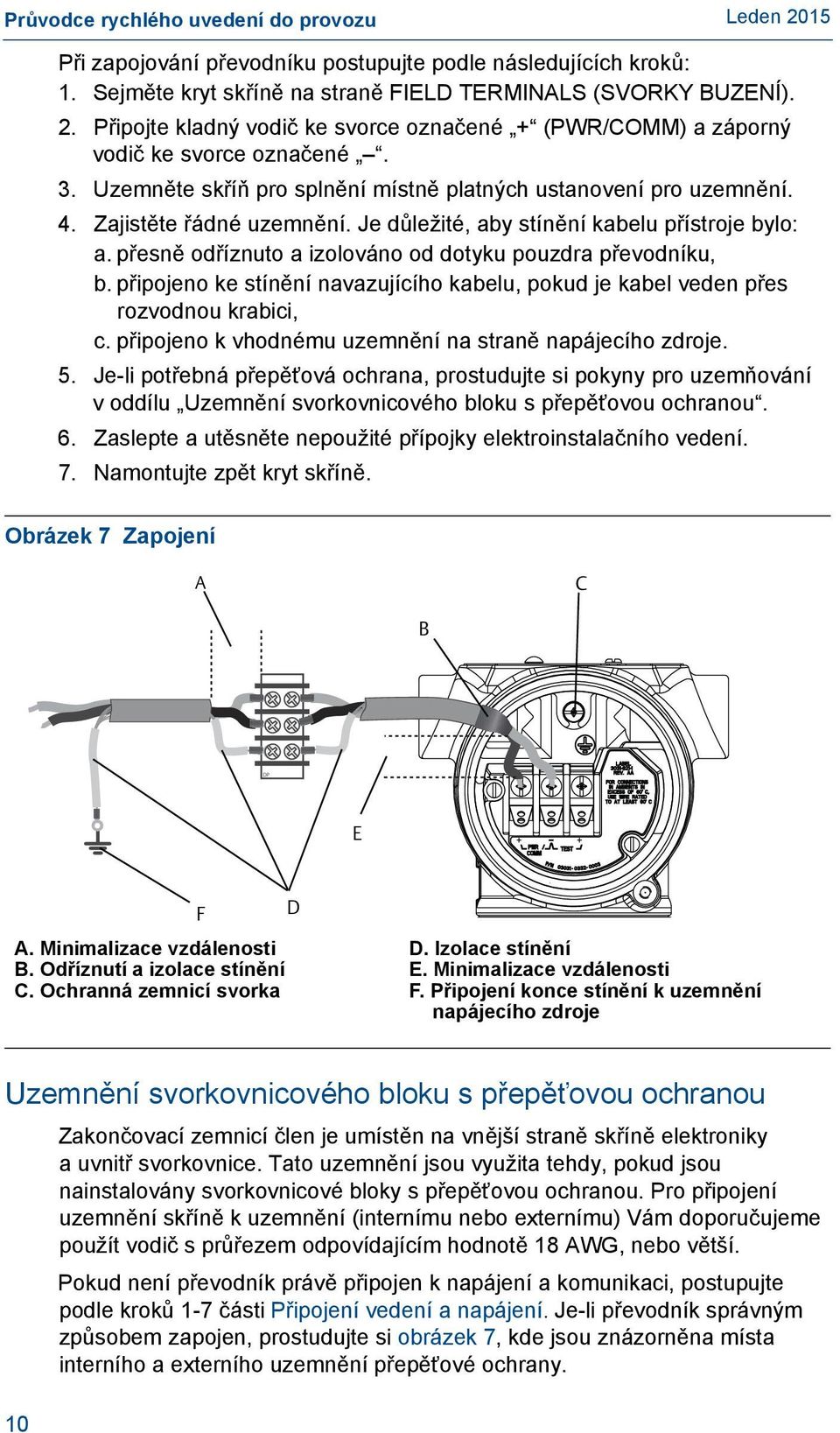

10 Průvodce rychlého uvedení do provozu Při zapojování převodníku postupujte podle následujících kroků: 1. Sejměte kryt skříně na straně FIELD TERMINALS (SVORKY BUZENÍ). 2. Připojte kladný vodič ke svorce označené + (PWR/COMM) a záporný vodič ke svorce označené. 3. Uzemněte skříň pro splnění místně platných ustanovení pro uzemnění. 4. Zajistěte řádné uzemnění. Je důležité, aby stínění kabelu přístroje bylo: a. přesně odříznuto a izolováno od dotyku pouzdra převodníku, b. připojeno ke stínění navazujícího kabelu, pokud je kabel veden přes rozvodnou krabici, c. připojeno k vhodnému uzemnění na straně napájecího zdroje. 5. Je-li potřebná přepěťová ochrana, prostudujte si pokyny pro uzemňování v oddílu Uzemnění svorkovnicového bloku s přepěťovou ochranou. 6. Zaslepte a utěsněte nepoužité přípojky elektroinstalačního vedení. 7. Namontujte zpět kryt skříně. Obrázek 7 Zapojení A C B DP E F A. Minimalizace vzdálenosti B. Odříznutí a izolace stínění C. Ochranná zemnicí svorka D D. Izolace stínění E. Minimalizace vzdálenosti F. Připojení konce stínění k uzemnění napájecího zdroje Uzemnění svorkovnicového bloku s přepěťovou ochranou 10 Zakončovací zemnicí člen je umístěn na vnější straně skříně elektroniky a uvnitř svorkovnice. Tato uzemnění jsou využita tehdy, pokud jsou nainstalovány svorkovnicové bloky s přepěťovou ochranou. Pro připojení uzemnění skříně k uzemnění (internímu nebo externímu) Vám doporučujeme použít vodič s průřezem odpovídajícím hodnotě 18 AWG, nebo větší. Pokud není převodník právě připojen k napájení a komunikaci, postupujte podle kroků 1-7 části Připojení vedení a napájení. Je-li převodník správným způsobem zapojen, prostudujte si obrázek 7, kde jsou znázorněna místa interního a externího uzemnění přepěťové ochrany.

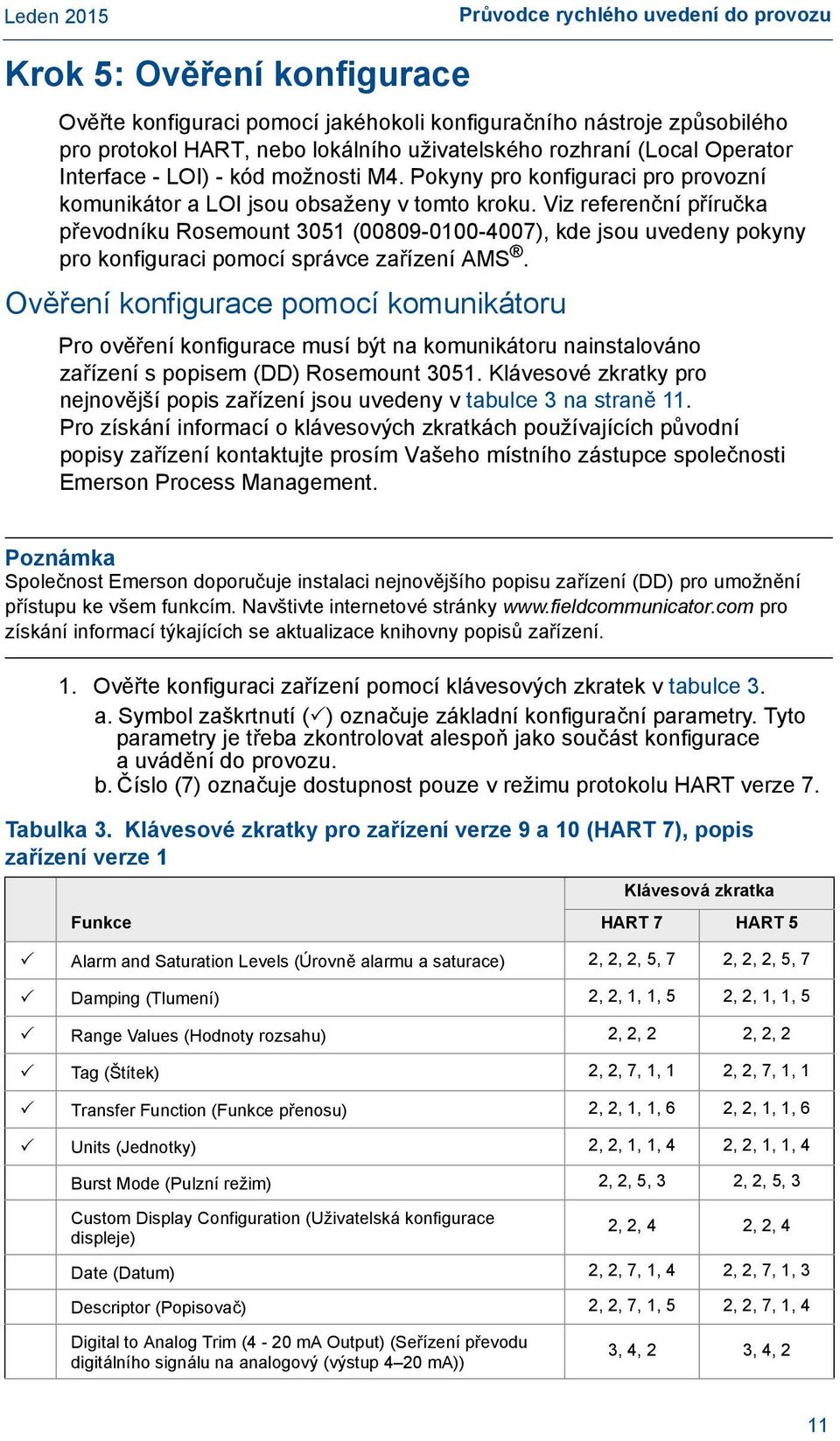

11 Průvodce rychlého uvedení do provozu Krok 5: Ověření konfigurace Ověřte konfiguraci pomocí jakéhokoli konfiguračního nástroje způsobilého pro protokol HART, nebo lokálního uživatelského rozhraní (Local Operator Interface - LOI) - kód možnosti M4. Pokyny pro konfiguraci pro provozní komunikátor a LOI jsou obsaženy v tomto kroku. Viz referenční příručka převodníku Rosemount 3051 ( ), kde jsou uvedeny pokyny pro konfiguraci pomocí správce zařízení AMS. Ověření konfigurace pomocí komunikátoru Pro ověření konfigurace musí být na komunikátoru nainstalováno zařízení s popisem (DD) Rosemount Klávesové zkratky pro nejnovější popis zařízení jsou uvedeny v tabulce 3 na straně 11. Pro získání informací o klávesových zkratkách používajících původní popisy zařízení kontaktujte prosím Vašeho místního zástupce společnosti Emerson Process Management. Poznámka Společnost Emerson doporučuje instalaci nejnovějšího popisu zařízení (DD) pro umožnění přístupu ke všem funkcím. Navštivte internetové stránky pro získání informací týkajících se aktualizace knihovny popisů zařízení. 1. Ověřte konfiguraci zařízení pomocí klávesových zkratek v tabulce 3. a. Symbol zaškrtnutí ( ) označuje základní konfigurační parametry. Tyto parametry je třeba zkontrolovat alespoň jako součást konfigurace a uvádění do provozu. b. Číslo (7) označuje dostupnost pouze v režimu protokolu HART verze 7. Tabulka 3. Klávesové zkratky pro zařízení verze 9 a 10 (HART 7), popis zařízení verze 1 Funkce Klávesová zkratka HART 7 HART 5 Alarm and Saturation Levels (Úrovně alarmu a saturace) 2, 2, 2, 5, 7 2, 2, 2, 5, 7 Damping (Tlumení) 2, 2, 1, 1, 5 2, 2, 1, 1, 5 Range Values (Hodnoty rozsahu) 2, 2, 2 2, 2, 2 Tag (Štítek) 2, 2, 7, 1, 1 2, 2, 7, 1, 1 Transfer Function (Funkce přenosu) 2, 2, 1, 1, 6 2, 2, 1, 1, 6 Units (Jednotky) 2, 2, 1, 1, 4 2, 2, 1, 1, 4 Burst Mode (Pulzní režim) 2, 2, 5, 3 2, 2, 5, 3 Custom Display Configuration (Uživatelská konfigurace displeje) 2, 2, 4 2, 2, 4 Date (Datum) 2, 2, 7, 1, 4 2, 2, 7, 1, 3 Descriptor (Popisovač) 2, 2, 7, 1, 5 2, 2, 7, 1, 4 Digital to Analog Trim (4-20 ma Output) (Seřízení převodu digitálního signálu na analogový (výstup 4 20 ma)) 3, 4, 2 3, 4, 2 11

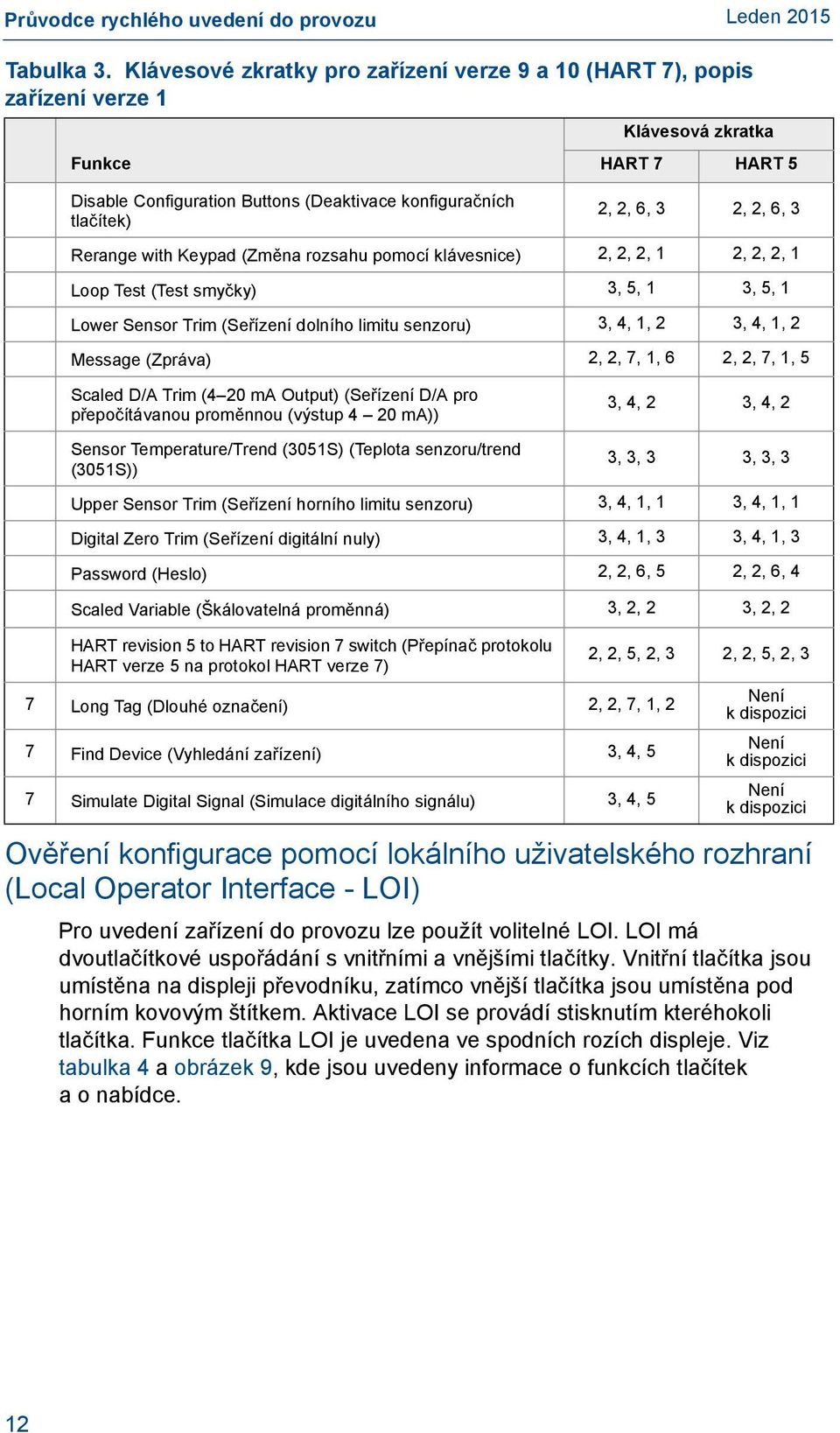

12 Průvodce rychlého uvedení do provozu Tabulka 3. Klávesové zkratky pro zařízení verze 9 a 10 (HART 7), popis zařízení verze 1 Funkce Disable Configuration Buttons (Deaktivace konfiguračních tlačítek) 2, 2, 6, 3 2, 2, 6, 3 Rerange with Keypad (Změna rozsahu pomocí klávesnice) 2, 2, 2, 1 2, 2, 2, 1 Loop Test (Test smyčky) 3, 5, 1 3, 5, 1 Lower Sensor Trim (Seřízení dolního limitu senzoru) 3, 4, 1, 2 3, 4, 1, 2 Message (Zpráva) 2, 2, 7, 1, 6 2, 2, 7, 1, 5 Scaled D/A Trim (4 20 ma Output) (Seřízení D/A pro přepočítávanou proměnnou (výstup 4 20 ma)) Sensor Temperature/Trend (3051S) (Teplota senzoru/trend (3051S)) 3, 4, 2 3, 4, 2 3, 3, 3 3, 3, 3 Upper Sensor Trim (Seřízení horního limitu senzoru) 3, 4, 1, 1 3, 4, 1, 1 Digital Zero Trim (Seřízení digitální nuly) 3, 4, 1, 3 3, 4, 1, 3 Password (Heslo) 2, 2, 6, 5 2, 2, 6, 4 Scaled Variable (Škálovatelná proměnná) 3, 2, 2 3, 2, 2 HART revision 5 to HART revision 7 switch (Přepínač protokolu HART verze 5 na protokol HART verze 7) 7 Long Tag (Dlouhé označení) 2, 2, 7, 1, 2 7 Find Device (Vyhledání zařízení) 3, 4, 5 7 Simulate Digital Signal (Simulace digitálního signálu) 3, 4, 5 Klávesová zkratka HART 7 HART 5 2, 2, 5, 2, 3 2, 2, 5, 2, 3 Není k dispozici Není k dispozici Není k dispozici Ověření konfigurace pomocí lokálního uživatelského rozhraní (Local Operator Interface - LOI) Pro uvedení zařízení do provozu lze použít volitelné LOI. LOI má dvoutlačítkové uspořádání s vnitřními a vnějšími tlačítky. Vnitřní tlačítka jsou umístěna na displeji převodníku, zatímco vnější tlačítka jsou umístěna pod horním kovovým štítkem. Aktivace LOI se provádí stisknutím kteréhokoli tlačítka. Funkce tlačítka LOI je uvedena ve spodních rozích displeje. Viz tabulka 4 a obrázek 9, kde jsou uvedeny informace o funkcích tlačítek a o nabídce. 12

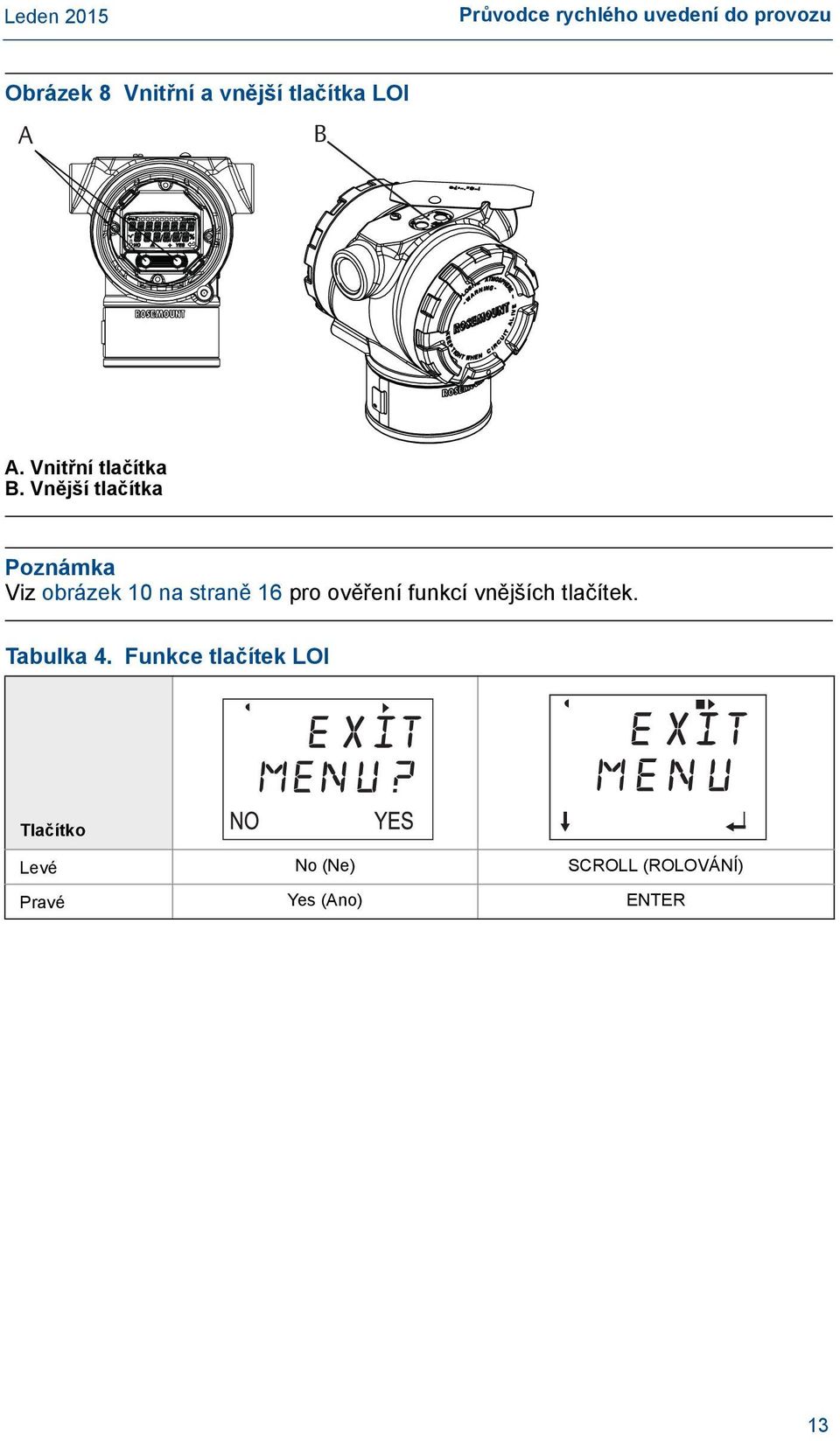

13 Průvodce rychlého uvedení do provozu Obrázek 8 Vnitřní a vnější tlačítka LOI A B A. Vnitřní tlačítka B. Vnější tlačítka Poznámka Viz obrázek 10 na straně 16 pro ověření funkcí vnějších tlačítek. Tabulka 4. Funkce tlačítek LOI Tlačítko Levé No (Ne) SCROLL (ROLOVÁNÍ) Pravé Yes (Ano) ENTER 13

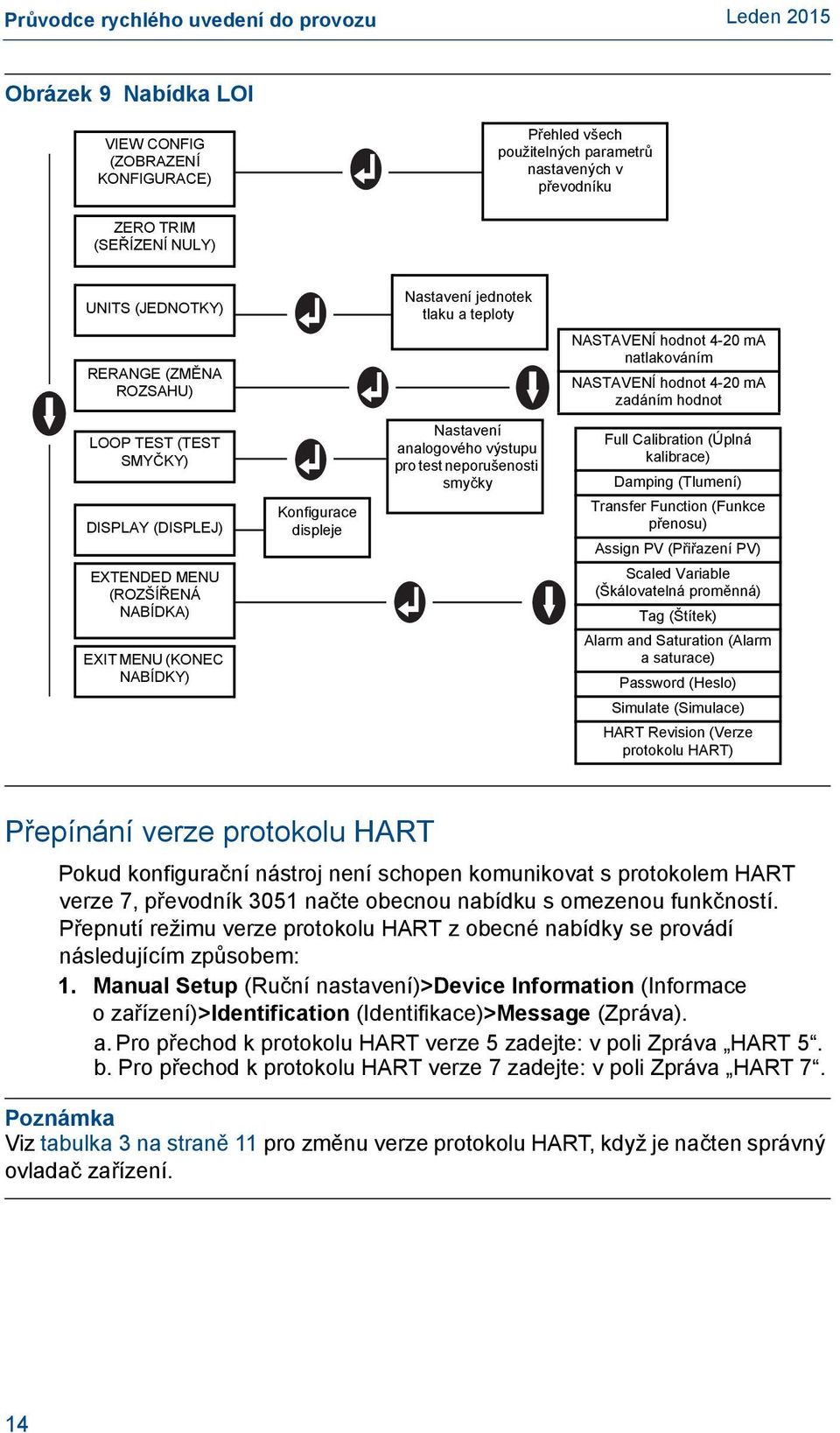

14 Průvodce rychlého uvedení do provozu Obrázek 9 Nabídka LOI VIEW CONFIG (ZOBRAZENÍ KONFIGURACE) Přehled všech použitelných parametrů nastavených v převodníku ZERO TRIM (SEŘÍZENÍ NULY) UNITS (JEDNOTKY) Nastavení jednotek tlaku a teploty RERANGE (ZMĚNA ROZSAHU) NASTAVENÍ hodnot 4-20 ma natlakováním NASTAVENÍ hodnot 4-20 ma zadáním hodnot LOOP TEST (TEST SMYČKY) DISPLAY (DISPLEJ) EXTENDED MENU (ROZŠÍŘENÁ NABÍDKA) EXIT MENU (KONEC NABÍDKY) Konfigurace displeje Nastavení analogového výstupu pro test neporušenosti smyčky Full Calibration (Úplná kalibrace) Damping (Tlumení) Transfer Function (Funkce přenosu) Assign PV (Přiřazení PV) Assign PV Scaled Variable (Škálovatelná proměnná) Tag (Štítek) Alarm and Saturation (Alarm a saturace) Password (Heslo) Simulate (Simulace) HART Revision HART Revision (Verze protokolu HART) Přepínání verze protokolu HART Pokud konfigurační nástroj není schopen komunikovat s protokolem HART verze 7, převodník 3051 načte obecnou nabídku s omezenou funkčností. Přepnutí režimu verze protokolu HART z obecné nabídky se provádí následujícím způsobem: 1. Manual Setup (Ruční nastavení)>device Information (Informace ozařízení)>identification (Identifikace)>Message (Zpráva). a. Pro přechod k protokolu HART verze 5 zadejte: v poli Zpráva HART 5. b. Pro přechod k protokolu HART verze 7 zadejte: v poli Zpráva HART 7. Poznámka Viz tabulka 3 na straně 11 pro změnu verze protokolu HART, když je načten správný ovladač zařízení. 14

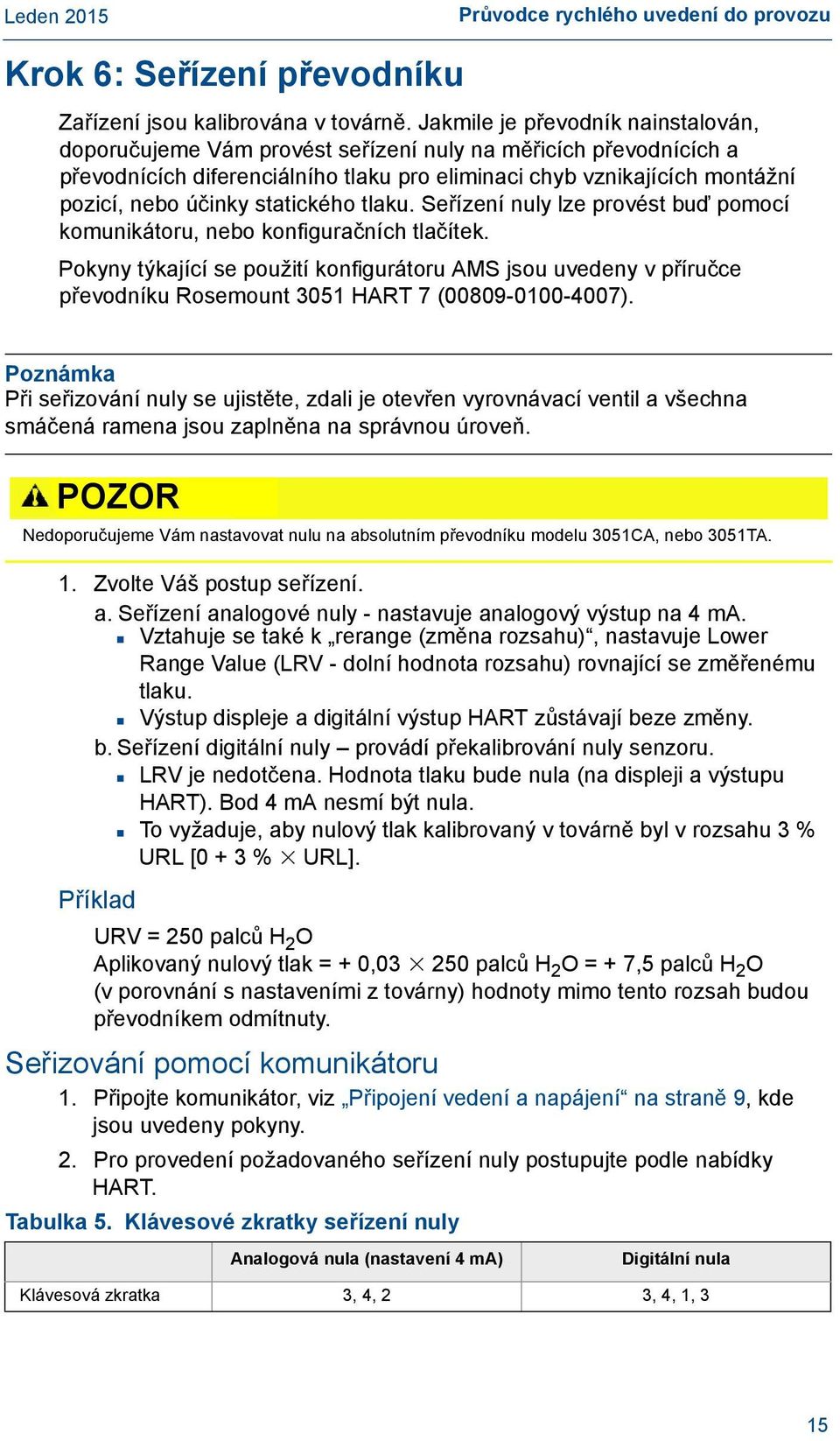

15 Průvodce rychlého uvedení do provozu Krok 6: Seřízení převodníku Zařízení jsou kalibrována v továrně. Jakmile je převodník nainstalován, doporučujeme Vám provést seřízení nuly na měřicích převodnících a převodnících diferenciálního tlaku pro eliminaci chyb vznikajících montážní pozicí, nebo účinky statického tlaku. Seřízení nuly lze provést buď pomocí komunikátoru, nebo konfiguračních tlačítek. Pokyny týkající se použití konfigurátoru AMS jsou uvedeny v příručce převodníku Rosemount 3051 HART 7 ( ). Poznámka Při seřizování nuly se ujistěte, zdali je otevřen vyrovnávací ventil a všechna smáčená ramena jsou zaplněna na správnou úroveň. POZOR Nedoporučujeme Vám nastavovat nulu na absolutním převodníku modelu 3051CA, nebo 3051TA. 1. Zvolte Váš postup seřízení. a. Seřízení analogové nuly - nastavuje analogový výstup na 4 ma. Vztahuje se také k rerange (změna rozsahu), nastavuje Lower Range Value (LRV - dolní hodnota rozsahu) rovnající se změřenému tlaku. Výstup displeje a digitální výstup HART zůstávají beze změny. b. Seřízení digitální nuly provádí překalibrování nuly senzoru. LRV je nedotčena. Hodnota tlaku bude nula (na displeji a výstupu HART). Bod 4 ma nesmí být nula. To vyžaduje, aby nulový tlak kalibrovaný v továrně byl v rozsahu 3 % URL [0 + 3 % URL]. Příklad URV = 250 palců H 2 O Aplikovaný nulový tlak = + 0, palců H 2 O = + 7,5 palců H 2 O (v porovnání s nastaveními z továrny) hodnoty mimo tento rozsah budou převodníkem odmítnuty. Seřizování pomocí komunikátoru 1. Připojte komunikátor, viz Připojení vedení a napájení na straně 9, kde jsou uvedeny pokyny. 2. Pro provedení požadovaného seřízení nuly postupujte podle nabídky HART. Tabulka 5. Klávesové zkratky seřízení nuly Analogová nula (nastavení 4 ma) Digitální nula Klávesová zkratka 3, 4, 2 3, 4, 1, 3 15

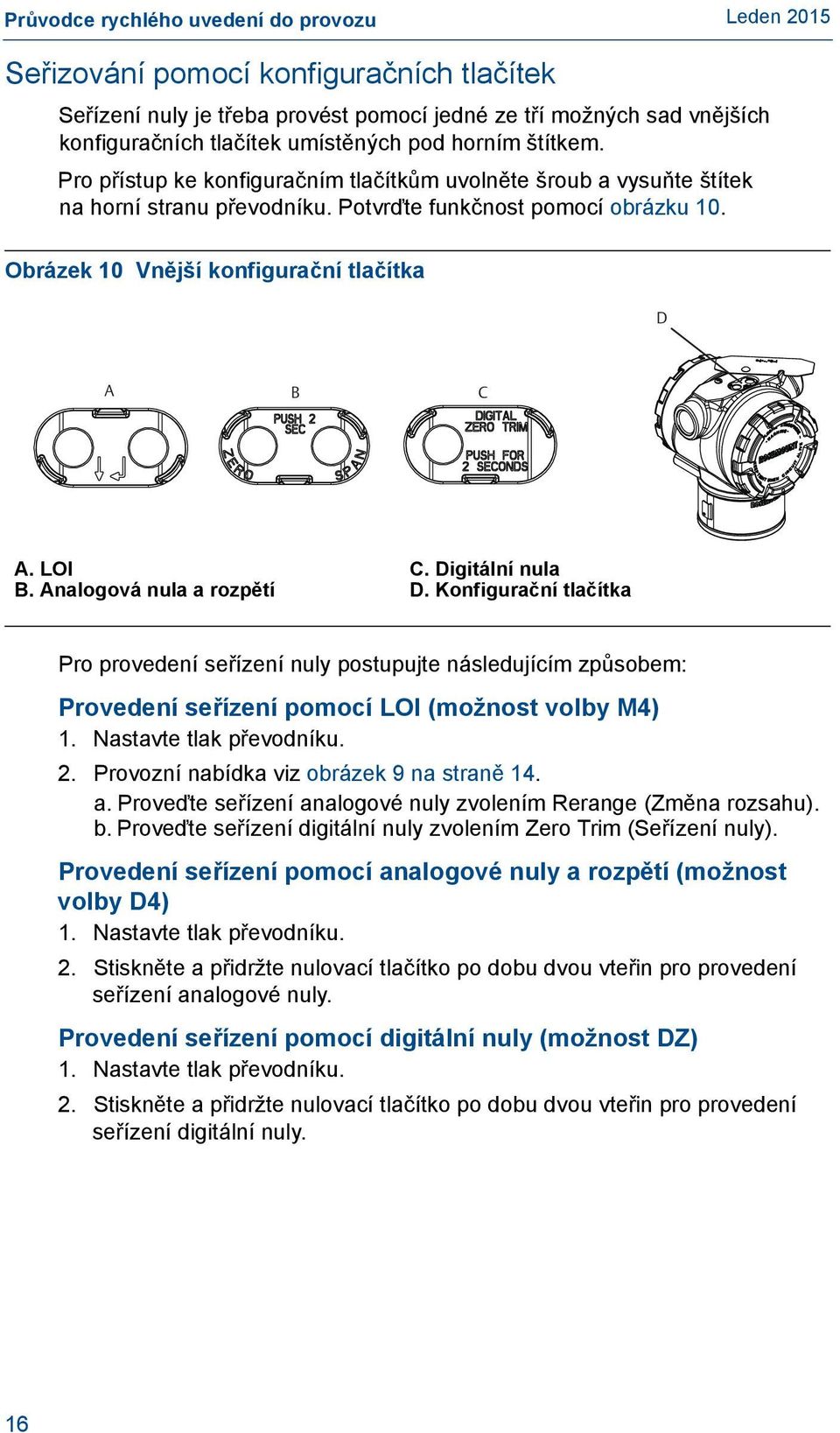

16 Průvodce rychlého uvedení do provozu Seřizování pomocí konfiguračních tlačítek Seřízení nuly je třeba provést pomocí jedné ze tří možných sad vnějších konfiguračních tlačítek umístěných pod horním štítkem. Pro přístup ke konfiguračním tlačítkům uvolněte šroub a vysuňte štítek na horní stranu převodníku. Potvrďte funkčnost pomocí obrázku 10. Obrázek 10 Vnější konfigurační tlačítka D A B C A. LOI B. Analogová nula a rozpětí C. Digitální nula D. Konfigurační tlačítka Pro provedení seřízení nuly postupujte následujícím způsobem: Provedení seřízení pomocí LOI (možnost volby M4) 1. Nastavte tlak převodníku. 2. Provozní nabídka viz obrázek 9 na straně 14. a. Proveďte seřízení analogové nuly zvolením Rerange (Změna rozsahu). b. Proveďte seřízení digitální nuly zvolením Zero Trim (Seřízení nuly). Provedení seřízení pomocí analogové nuly a rozpětí (možnost volby D4) 1. Nastavte tlak převodníku. 2. Stiskněte a přidržte nulovací tlačítko po dobu dvou vteřin pro provedení seřízení analogové nuly. Provedení seřízení pomocí digitální nuly (možnost DZ) 1. Nastavte tlak převodníku. 2. Stiskněte a přidržte nulovací tlačítko po dobu dvou vteřin pro provedení seřízení digitální nuly. 16

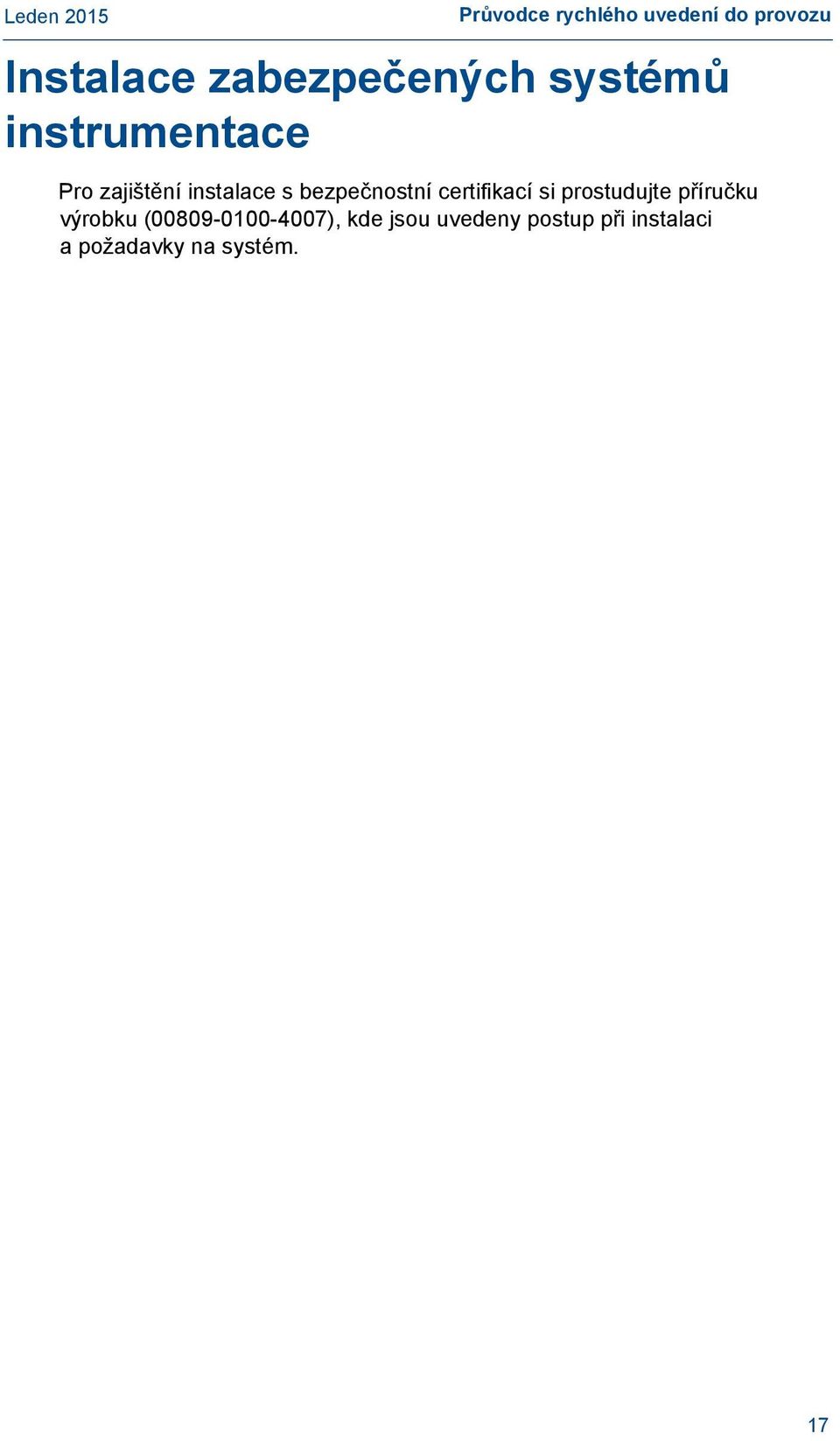

17 Průvodce rychlého uvedení do provozu Instalace zabezpečených systémů instrumentace Pro zajištění instalace s bezpečnostní certifikací si prostudujte příručku výrobku ( ), kde jsou uvedeny postup při instalaci a požadavky na systém. 17

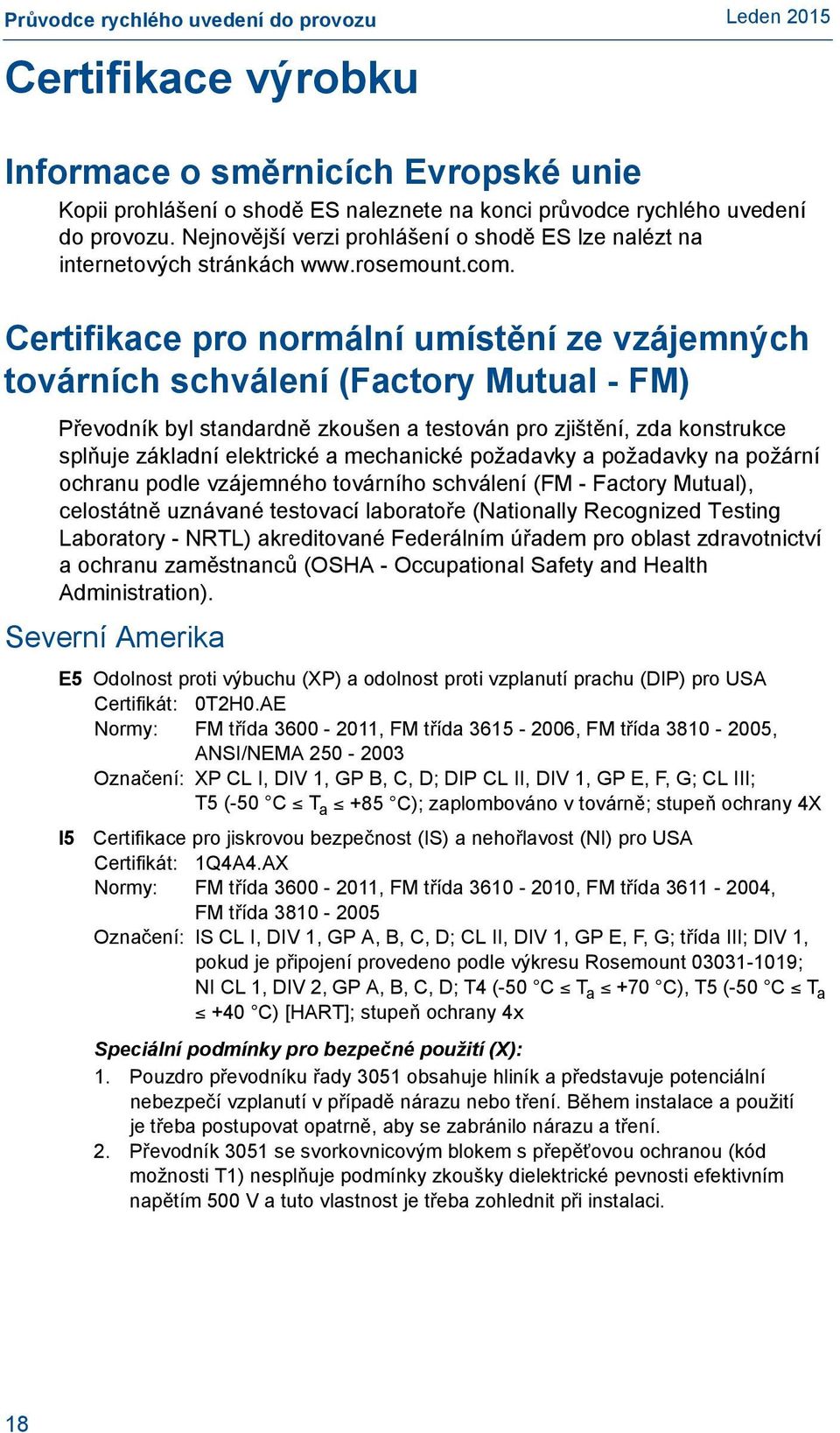

18 Průvodce rychlého uvedení do provozu Certifikace výrobku Informace o směrnicích Evropské unie Kopii prohlášení o shodě ES naleznete na konci průvodce rychlého uvedení do provozu. Nejnovější verzi prohlášení o shodě ES lze nalézt na internetových stránkách Certifikace pro normální umístění ze vzájemných továrních schválení (Factory Mutual - FM) Převodník byl standardně zkoušen a testován pro zjištění, zda konstrukce splňuje základní elektrické a mechanické požadavky a požadavky na požární ochranu podle vzájemného továrního schválení (FM - Factory Mutual), celostátně uznávané testovací laboratoře (Nationally Recognized Testing Laboratory - NRTL) akreditované Federálním úřadem pro oblast zdravotnictví a ochranu zaměstnanců (OSHA - Occupational Safety and Health Administration). Severní Amerika E5 Odolnost proti výbuchu (XP) a odolnost proti vzplanutí prachu (DIP) pro USA Certifikát: 0T2H0.AE Normy: FM třída , FM třída , FM třída , ANSI/NEMA Označení: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III; T5 (-50 C T a +85 C); zaplombováno v továrně; stupeň ochrany 4X I5 Certifikace pro jiskrovou bezpečnost (IS) a nehořlavost (NI) pro USA Certifikát: 1Q4A4.AX Normy: FM třída , FM třída , FM třída , FM třída Označení: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; třída III; DIV 1, pokud je připojení provedeno podle výkresu Rosemount ; NI CL 1, DIV 2, GP A, B, C, D; T4 (-50 C T a +70 C), T5 (-50 C T a +40 C) [HART]; stupeň ochrany 4x Speciální podmínky pro bezpečné použití (X): 1. Pouzdro převodníku řady 3051 obsahuje hliník a představuje potenciální nebezpečí vzplanutí v případě nárazu nebo tření. Během instalace a použití je třeba postupovat opatrně, aby se zabránilo nárazu a tření. 2. Převodník 3051 se svorkovnicovým blokem s přepěťovou ochranou (kód možnosti T1) nesplňuje podmínky zkoušky dielektrické pevnosti efektivním napětím 500 V a tuto vlastnost je třeba zohlednit při instalaci. 18

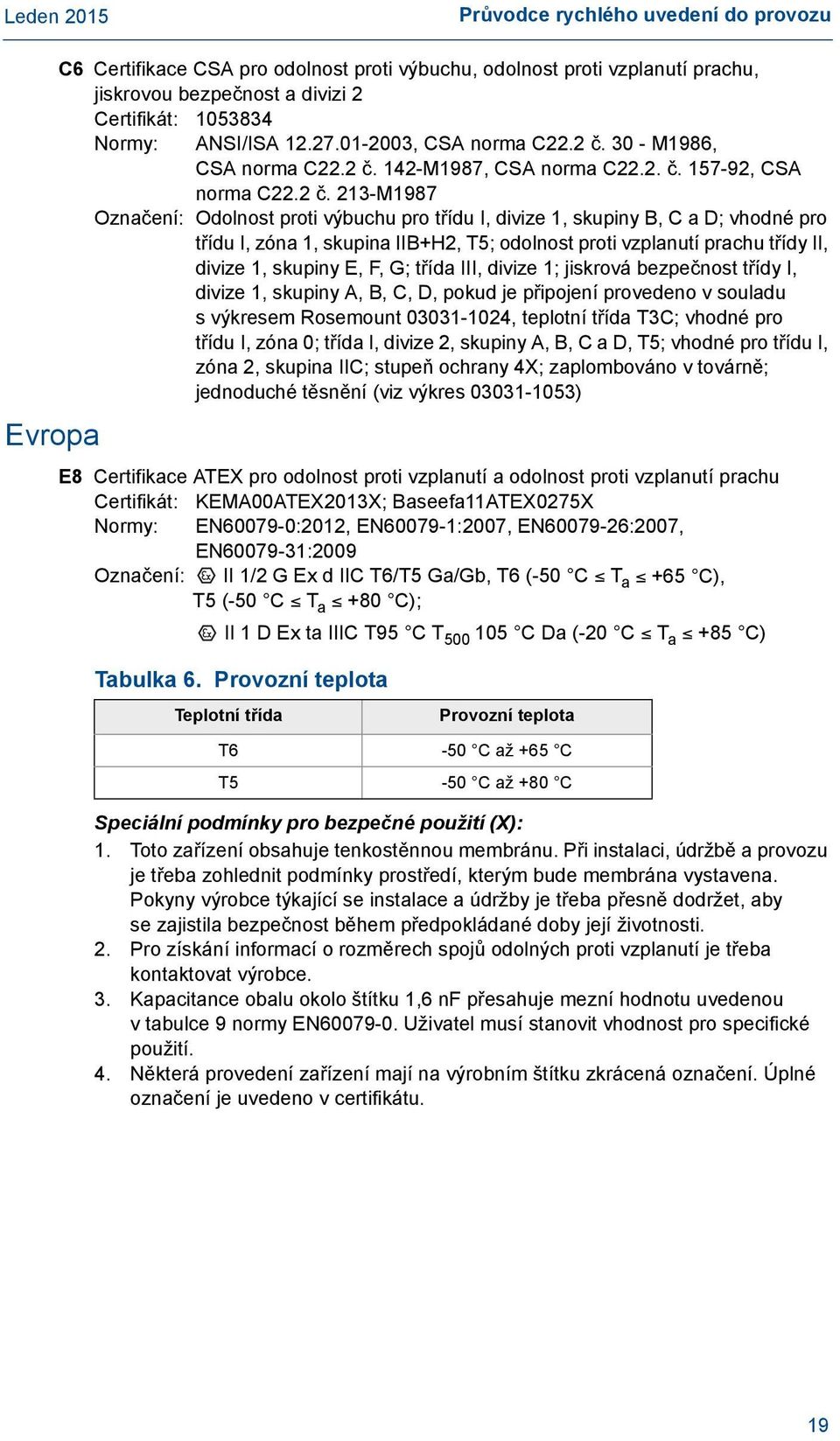

19 Průvodce rychlého uvedení do provozu Evropa C6 Certifikace CSA pro odolnost proti výbuchu, odolnost proti vzplanutí prachu, jiskrovou bezpečnost a divizi 2 Certifikát: Normy: ANSI/ISA , CSA norma C22.2 č M1986, CSA norma C22.2 č. 142-M1987, CSA norma C22.2. č , CSA norma C22.2 č. 213-M1987 Označení: Odolnost proti výbuchu pro třídu I, divize 1, skupiny B, C a D; vhodné pro třídu I, zóna 1, skupina IIB+H2, T5; odolnost proti vzplanutí prachu třídy II, divize 1, skupiny E, F, G; třída III, divize 1; jiskrová bezpečnost třídy I, divize 1, skupiny A, B, C, D, pokud je připojení provedeno v souladu s výkresem Rosemount , teplotní třída T3C; vhodné pro třídu I, zóna 0; třída I, divize 2, skupiny A, B, C a D, T5; vhodné pro třídu I, zóna 2, skupina IIC; stupeň ochrany 4X; zaplombováno v továrně; jednoduché těsnění (viz výkres ) E8 Certifikace ATEX pro odolnost proti vzplanutí a odolnost proti vzplanutí prachu Certifikát: KEMA00ATEX2013X; Baseefa11ATEX0275X Normy: EN :2012, EN :2007, EN :2007, EN :2009 Označení: II 1/2 G Ex d IIC T6/T5 Ga/Gb, T6 (-50 C T a +65 C), T5 (-50 C T a +80 C); II 1 D Ex ta IIIC T95 C T C Da (-20 C T a +85 C) Tabulka 6. Provozní teplota Teplotní třída Provozní teplota T6-50 C až +65 C T5-50 C až +80 C Speciální podmínky pro bezpečné použití (X): 1. Toto zařízení obsahuje tenkostěnnou membránu. Při instalaci, údržbě a provozu je třeba zohlednit podmínky prostředí, kterým bude membrána vystavena. Pokyny výrobce týkající se instalace a údržby je třeba přesně dodržet, aby se zajistila bezpečnost během předpokládané doby její životnosti. 2. Pro získání informací o rozměrech spojů odolných proti vzplanutí je třeba kontaktovat výrobce. 3. Kapacitance obalu okolo štítku 1,6 nf přesahuje mezní hodnotu uvedenou v tabulce 9 normy EN Uživatel musí stanovit vhodnost pro specifické použití. 4. Některá provedení zařízení mají na výrobním štítku zkrácená označení. Úplné označení je uvedeno v certifikátu. 19

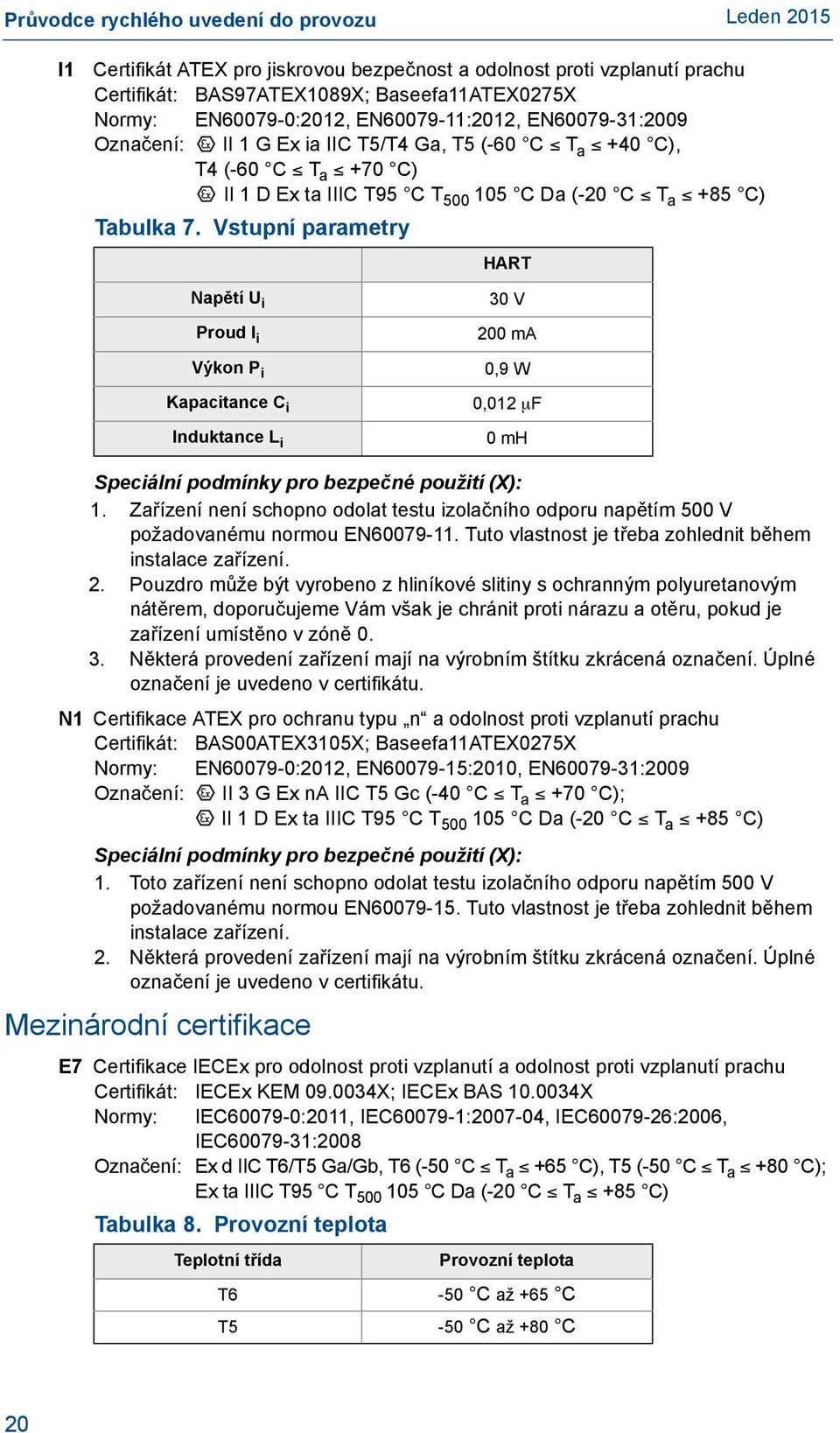

20 Průvodce rychlého uvedení do provozu I1 Certifikát ATEX pro jiskrovou bezpečnost a odolnost proti vzplanutí prachu Certifikát: BAS97ATEX1089X; Baseefa11ATEX0275X Normy: EN :2012, EN :2012, EN :2009 Označení: II 1 G Ex ia IIC T5/T4 Ga, T5 (-60 C T a +40 C), T4 (-60 C T a +70 C) II 1 D Ex ta IIIC T95 C T C Da (-20 C T a +85 C) Tabulka 7. Vstupní parametry HART Napětí U i Proud I i Výkon P i Kapacitance C i Induktance L i 30 V 200 ma 0,9 W 0,012 F 0 mh Speciální podmínky pro bezpečné použití (X): 1. Zařízení není schopno odolat testu izolačního odporu napětím 500 V požadovanému normou EN Tuto vlastnost je třeba zohlednit během instalace zařízení. 2. Pouzdro může být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nátěrem, doporučujeme Vám však je chránit proti nárazu a otěru, pokud je zařízení umístěno v zóně Některá provedení zařízení mají na výrobním štítku zkrácená označení. Úplné označení je uvedeno v certifikátu. N1 Certifikace ATEX pro ochranu typu n a odolnost proti vzplanutí prachu Certifikát: BAS00ATEX3105X; Baseefa11ATEX0275X Normy: EN :2012, EN :2010, EN :2009 Označení: II 3 G Ex na IIC T5 Gc (-40 C T a +70 C); II 1 D Ex ta IIIC T95 C T C Da (-20 C T a +85 C) Speciální podmínky pro bezpečné použití (X): 1. Toto zařízení není schopno odolat testu izolačního odporu napětím 500 V požadovanému normou EN Tuto vlastnost je třeba zohlednit během instalace zařízení. 2. Některá provedení zařízení mají na výrobním štítku zkrácená označení. Úplné označení je uvedeno v certifikátu. Mezinárodní certifikace E7 Certifikace IECEx pro odolnost proti vzplanutí a odolnost proti vzplanutí prachu Certifikát: IECEx KEM X; IECEx BAS X Normy: IEC :2011, IEC : , IEC :2006, IEC :2008 Označení: Ex d IIC T6/T5 Ga/Gb, T6 (-50 C T a +65 C), T5 (-50 C T a +80 C); Ex ta IIIC T95 C T C Da (-20 C T a +85 C) Tabulka 8. Provozní teplota Teplotní třída Provozní teplota T6-50 C až +65 C T5-50 C až +80 C 20

21 Průvodce rychlého uvedení do provozu I7 Speciální podmínky pro bezpečné použití (X): 1. Toto zařízení obsahuje tenkostěnnou membránu. Při instalaci, údržbě a provozu je třeba zohlednit podmínky prostředí, kterým bude membrána vystavena. Pokyny výrobce týkající se instalace a údržby je třeba přesně dodržet, aby se zajistila bezpečnost během předpokládané doby její životnosti. 2. Pro získání informací o rozměrech spojů odolných proti vzplanutí je třeba kontaktovat výrobce. 3. Kapacitance obalu okolo štítku 1,6 nf přesahuje mezní hodnotu uvedenou v tabulce 9 normy EN Uživatel musí stanovit vhodnost pro specifické použití. 4. Některá provedení zařízení mají na výrobním štítku zkrácená označení. Úplné označení je uvedeno v certifikátu. Certifikace IECEx pro jiskrovou bezpečnost Certifikát: IECEx BAS X Normy: IEC :2011, IEC :2011 Označení: Ex ia IIC T5/T4 Ga, T5 (-60 C T a +40 C), T4 (-60 C T a +70 C) Tabulka 9. Vstupní parametry HART Napětí U i Proud I i Výkon P i Kapacitance C i Induktance L i 30 V 200 ma 0,9 W 0,012 F 0 mh Speciální podmínky pro bezpečné použití (X): 1. Pokud je zařízení vybaveno volitelnou přepěťovou ochranou 90 V, není schopno odolat testu izolačního odporu napětím 500 V požadovanému normou IEC Tuto vlastnost je třeba zohlednit při instalaci zařízení. 2. Pouzdro může být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nátěrem, přesto Vám však doporučujeme chránit je proti nárazu a otěru, pokud je zařízení umístěno v zóně 0. Certifikace IECEx pro důlní prostředí (speciální provedení A0259) Certifikát: IECEx TSA X Normy: IEC :2011, IEC :2011 Označení: Ex ia I Ma (-60 C T a +70 C) Tabulka 10. Vstupní parametry HART Napětí U i Proud I i Výkon P i Kapacitance C i Induktance L i 30 V 200 ma 0,9 W 0,012 F 0 mh 21

22 Průvodce rychlého uvedení do provozu Speciální podmínky pro bezpečné použití (X): 1. Pokud je zařízení vybaveno volitelnou přepěťovou ochranou 90 V, není schopno odolat testu izolačního odporu napětím 500 V požadovanému normou IEC Tuto vlastnost je třeba zohlednit při instalaci zařízení. 2. Podmínkou bezpečného použití je nutnost zohlednit během instalace výše uvedené vstupní parametry. 3. Podmínkou pro použití v aplikacích skupiny I je použití pouze takového přístroje, který je vybaven skříní, kryty a skříní modulu senzoru vyrobenými z nerezové oceli. N7 Certifikace IECEx pro ochranu typu n Certifikát: IECEx BAS X Normy: IEC :2011, IEC :2010 Označení: Ex na IIC T5 Gc (-40 C T a +70 C) Speciální podmínky pro bezpečné použití (X): 1. Zařízení není schopno odolat testu izolačního odporu napětím 500 V požadovanému normou IEC Tuto vlastnost je třeba zohlednit během instalace zařízení. Brazílie E2 Certifikace INMETRO pro odolnost proti vzplanutí Certifikát: UL-BR X Normy: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC : Errata 1:2008 Označení: Ex d IIC T6/T5 Ga/Gb, T6 (-50 C T a +65 C), T5 (-50 C T a +80 C) Speciální podmínky pro bezpečné použití (X): 1. Toto zařízení obsahuje tenkostěnnou membránu. Při instalaci, údržbě a provozu je třeba zohlednit podmínky prostředí, kterým bude membrána vystavena. Pokyny výrobce týkající se instalace a údržby je třeba přesně dodržet, aby se zajistila bezpečnost během předpokládané doby její životnosti. 2. V případě opravy se spojte s výrobcem pro získání informací týkajících se rozměrů spojů odolných proti vzplanutí. 3. Kapacitance obalu okolo štítku vůči pouzdru 1,6 nf přesahuje mezní hodnotu uvedenou v tabulce 9 normy ABNT NBR IEC Uživatel musí stanovit vhodnost pro specifické použití. I2 Certifikace INMETRO pro jiskrovou bezpečnost Certifikát: UL-BR X Normy: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC :2009 Označení: Ex ia IIC T5/T4 Ga, T5 (-60 C T a +40 C), T4 (-60 C T a +70 C) Tabulka 11. Vstupní parametry HART Napětí U i Proud I i Výkon P i Kapacitance C i Induktance L i 30 V 200 ma 0,9 W 0,012 F 0 mh 22

23 Průvodce rychlého uvedení do provozu Čína Speciální podmínky pro bezpečné použití (X): 1. Pokud je zařízení vybaveno volitelnou přepěťovou ochranou 90 V, není zařízení schopno odolat testu izolačního odporu napětím 500 V požadovanému normou ABNT NBR IEC :2008. Tuto vlastnost je třeba zohlednit při instalaci zařízení. 2. Pouzdro může být vyrobeno z hliníkové slitiny s ochranným polyuretanovým nátěrem, přesto Vám však doporučujeme chránit je proti nárazu a otěru, pokud je zařízení umístěno v zóně 0. E3 Čínská certifikace pro odolnost proti vzplanutí Certifikát: GYJ X; GYJ X [Průtokoměry] Normy: GB , GB , GB , GB Označení: Ex d IIC T6/T5, T6 (-50 C T a +65 C), T5 (-50 C T a +80 C) Speciální podmínky pro bezpečné použití (X): Viz Dodatek B referenční příručky převodníku Rosemount 3051 ( ). I3 Čínská certifikace pro jiskrovou bezpečnost Certifikát: GYJ X; GYJ101312X [Průtokoměry] Normy: GB , GB , GB , GB Označení: Ex ia IIC T5/T4 Ga, T5 (-60 C T a +40 C), T4 (-60 C T a +70 C); DIP A20 T A 80 C Speciální podmínky pro bezpečné použití (X): Viz Dodatek B referenční příručky převodníku Rosemount 3051 ( ). N3 Čínská certifikace NEPSI pro ochranu typu n Certifikát: GYJ101111X Normy: GB , GB Označení: Ex na IIC T5 (-40 C T a +70 C) Speciální podmínky pro bezpečné použití (X): Viz Dodatek B referenční příručky převodníku Rosemount 3051 ( ). Japonsko E4 Japonská certifikace pro odolnost proti vzplanutí Certifikát: TC20577, TC20578, TC20583, TC20584 Označení: Ex d IIC T5 Technické předpisy celní unie (EAC) EM Certifikace EAC pro odolnost proti vzplanutí Certifikát: RU C-US.Gb05.B Označení: Ga/Gb Ex d IIC T5/T6 X, T5 (-60 C T a +80 C), T6 (-60 C T a +65 C) Speciální podmínky pro bezpečné použití (X): Viz certifikát pro speciální podmínky. IM Certifikace EAC pro jiskrovou bezpečnost Certifikát: RU C-US.Gb05.B Označení: HART: 0Ex ia IIC T4/T5 Ga X, T4 (-60 C T a +70 C), T5 (-60 C T a +40 C) Fieldbus/PROFIBUS : 0Ex ia IIC T4 Ga X (-60 C T a +60 C) Speciální podmínky pro bezpečné použití (X): Viz certifikát pro speciální podmínky. 23

24 Průvodce rychlého uvedení do provozu Kombinace K2 Kombinace E2 a I2 K5 Kombinace E5 a I5 K6 Kombinace C6, E8 a I1 K7 Kombinace E7, I7 a N7 K8 Kombinace E8, I1 a N1 KB Kombinace E5, I5 a C6 KD Kombinace E8, I1, E5, I5 a C6 KM Kombinace EM a IM Záslepky a adaptéry elektroinstalačního vedení Certifikace IECEx pro odolnost proti vzplanutí a zvýšenou bezpečnost Certifikát: IECEx FMG X Normy: IEC :2011, IEC :2007, IEC : Označení: Ex de IIC Gb Certifikace ATEX pro odolnost proti vzplanutí a zvýšenou bezpečnost Certifikát: FM13ATEX0076X Normy: EN :2012, EN :2007, IEC :2007 Označení: II 2 G Ex de IIC Gb Tabulka 12. Velikosti závitů záslepek elektroinstalačního vedení Závit M20 1,5 Identifikační značka M20 1 /2-14 NPT 1 /2 NPT G 1 /2A G 1 /2 Tabulka 13. Velikosti závitů závitových adaptérů Vnější závit Identifikační značka M20 1,5 M20 1 /2-14 NPT 1 /2 NPT G 1 /2A G 1 /2 Vnitřní závit M20 1,5-6H Identifikační značka M20 1 /2-14 NPT 1 /2-14 NPT PG 13,5 PG 13,5 Speciální podmínky pro bezpečné použití (X): 1. Pokud se používá závitový adaptér s pouzdrem v provedení s typem ochrany zvýšená bezpečnost e, musí být vstupní závit vhodným způsobem utěsněn, aby se zachoval stupeň ochrany proti vniknutí (IP) do pouzdra. 2. Záslepka se s adaptérem nesmí používat. 3. Záslepka a závitový adaptér musí mít buď závit NPT, nebo metrický závit. Závity G 1 /2 a PG 13,5 jsou přípustné pouze pro stávající (původní) instalace zařízení. 24

25 Průvodce rychlého uvedení do provozu Další certifikace SBS Typové osvědčení SBS Amerického úřadu lodní dopravy (American Bureau of Shipping - ABS) Certifikát: 09-HS446883A-PDA Určení: Měření manometrického, nebo absolutního tlaku kapalin, plynů a par v lodních, námořních a příbřežních instalacích klasifikovaných organizací ABS. Nařízení ABS: Nařízení pro ocelová plavidla /7.7, 4-6-2/5.15, 4-8-3/13.1 SBV Typové osvědčení společnosti Bureau Veritas (BV) Certifikát: 23155/A3 BV Požadavky: Nařízení organizace Bureau Veritas pro klasifikaci ocelových plavidel Aplikace: Označení tříd: AUT-UMS, AUT-CCS, AUT-PORT a AUT-IMS; převodník tlaku typu 3051 se nesmí instalovat do vznětových motorů SDN Typové osvědčení organizace Det Norske Veritas (DNV) Certifikát: A Určení: Nařízení organizace Det Norske Veritas pro klasifikaci lodí, rychlostních a lehkých plavidel a normy pro příbřežní aplikace organizace Det Norske Veritas Aplikace: Třídy umístění Typ 3051 Teplota Vlhkost Vibrace EMC Pouzdro D B A B D SLL C5 Typové osvědčení organizace Lloyds Register (LR) Certifikát: 11/60002 Aplikace: Kategorie prostředí ENV1, ENV2, ENV3 a ENV5 Kanadská certifikace přesnosti měření při dopravě kapalin a plynů Certifikát: AG-0226; AG-0454; AG

26 Průvodce rychlého uvedení do provozu Obrázek 11 Prohlášení o shodě ES pro převodník Rosemount

27 Průvodce rychlého uvedení do provozu 27

28 Průvodce rychlého uvedení do provozu 28

29 Průvodce rychlého uvedení do provozu 29

30 Průvodce rychlého uvedení do provozu 3051 Prohlášení o Rosemount Inc Market Boulevard Chanhassen, MN USA Rosemount Inc Market Boulevard Chanhassen, MN USA, je-li to vhodné, nebo je-li to uvedeno v Viceprezident pro globální jakost (název funkce - tiskacím písmem) Kelly Klein (jméno - tiskacím písmem) 14. dubna 2014 (datum vydání) a Stran 1 ze 4 Revize dokumentu: T 30

31 Průvodce rychlého uvedení do provozu Prohlášení o EN :2006 EN :2006 Modely 3051CA4; 3051CD2, 3, 4, 5; 3051HD2, 3, 4, 5; (také s Certifikát hodnocení systému jakosti CE-HOU-DNV Posouzení shody podle modulu H Ostatní použité normy: ANSI/ISA :2004, EN :1999 Všechny ostatní - Sound Engineering Practice) - - rozvodné potrubí - Sound Engineering Practice) Certifikát hodnocení systému jakosti - CE-41-PED-H1-RMT USA Posouzení shody podle modulu H Normy pro posuzování: ASME B31.3:2010 Model/rozsah Kategorie PED Médium skupiny 1 Médium skupiny CFA: 1500# a 2500#, všechny velikosti vedení II SEP 3051CFA: Velikost senzoru 2, vedení 150# 6 I SEP 3051CFA: Velikost senzoru 2, vedení 300# 6 II I 3051CFA: Velikost senzoru 2, vedení 600# 6 II I 3051CFA: Velikost senzoru 2, vedení 600# 18 III II 3051CFA: Velikost senzoru 3, vedení 150# 12 II I 3051CFA: Velikost senzoru 3, vedení 150# 46 III II 3051CFA: Velikost senzoru 3, vedení 300# 12 III II 3051CFA: Velikost senzoru 3, vedení 600# 12 III II 3051CFA: Velikost senzoru 3, vedení 600# 60 IV III 3051CFP: 150#, 300#, 600# 1-1/2 I SEP 3051CFP: 300# & 600# 1-1/2 II I 3051CFP: Provedení 1-1/2 II I a Stran 2 ze 4 Revize dokumentu: T 31

32 Průvodce rychlého uvedení do provozu Prohlášení o BAS97ATEX1089X - G Ex ia IIC T5/T4 Ga Použité harmonizované normy: EN :2012 Ostatní použité normy: EN :2012 BAS00ATEX3105X - certifikát ochrany typu n G Ex na IIC T5 Gc Použité harmonizované normy: EN :2010 Ostatní použité normy: EN :2012 Baseefa11ATEX0275X - certifikát pro odolnost proti vzplanutí prachu Ex ta IIIC T95 C T C Da Použité harmonizované normy: EN :2009 Ostatní použité normy: EN :2012 KEMA00ATEX2013X - certifikát pro odolnost proti vzplanutí Skupina G Ex d IIC T6, nebo T5 Ga/Gb Použité harmonizované normy: EN :2007, EN :2007 Ostatní použité normy: EN :2012 a Stran 3 ze 4 Revize dokumentu: T 32

33 Průvodce rychlého uvedení do provozu Registrovaný orgán PED Prohlášení o Det Norske Veritas (DNV) [registrovaný Veritasveien 1, N-1322 Hovik, Norsko Bureau Veritas UK Limited Parklands 825A, Wilmslow Road, Didsbury Manchester M20 2RE Velká Británie Registrované orgány ATEX DEKRA Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem Nizozemsko Postbank Baseefa. Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Velká Británie Baseefa. Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Velká Británie a Stran 4 ze 4 Revize dokumentu: T 33
