1 Metody technické tvůrčí práce Funkčně nákladová analýza Ing. Pavel Jirman Tel: strana č._1

2 Sytémový přístup Metody technické tvůrčí práce (TRIZ a HA) Space Sub-system System Super-system okolí před systém potom komponenty komponenty komponenty Time Before During After strana č._2

3 Funkčně nákladová analýza v TRIZ Funkční přístup je zkoumání podstatných důvodů existence zkoumaného objektu, s odhlédnutím od jeho skutečné technické realizace a fyzické podoby na základě popisu funkcí, které daný objekt vykonává. Objekt je nejprve analyzován jako soubor funkcí, které by měl plnit a až potom jsou hledány jiné objekty, které by zajistily efektivnější plnění funkcí Postup: Model komponent Model struktury Model funkcí Soupis zadání Zdokonalovaání TS Svinování struktury Příklady strana č._3

Objekt je nejprve analyzován jako soubor funkcí, které by měl plnit a až potom jsou hledány jiné objekty, které by zajistily

4 Model komponent technického systému Prvek nadsystému 1 Prvek nadsystému 2 Prvek nadsystému n Technický systém Prvek 1 Prvek 2 Prvek n Výrobek strana č._4

5 Model struktury technického systému Prvek nadsystému 1 Prvek nadsystému 2 Prvek 1 Prvek n Výrobek Prvek 2 Technický systém strana č._5

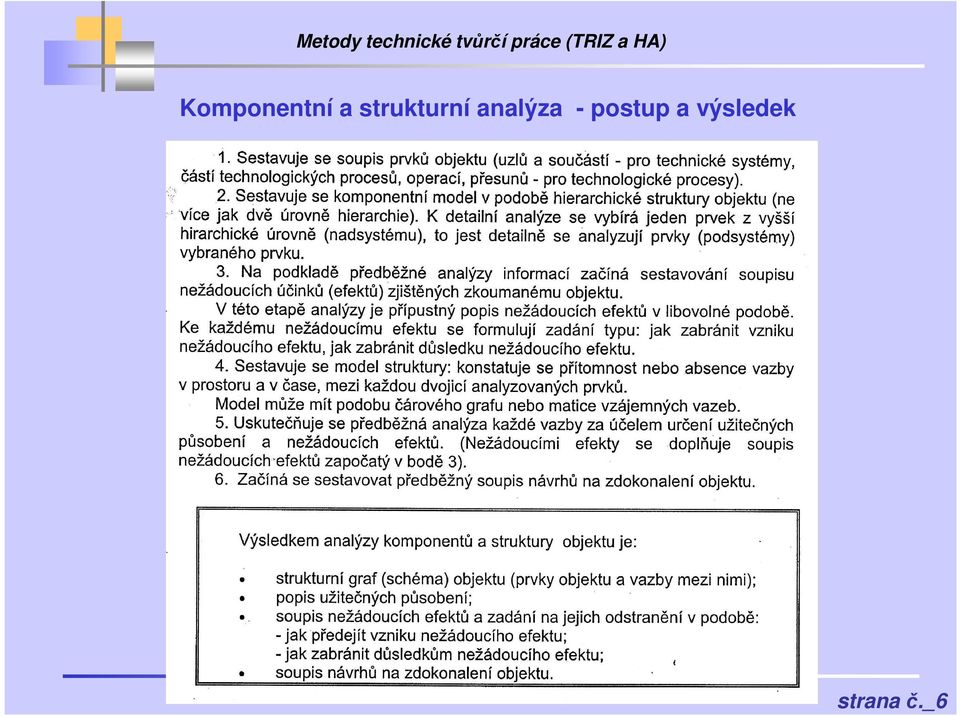

6 Komponentní a strukturní analýza - postup a výsledek strana č._6

7 Pojem funkce Funkce Nositel funkce Působení Objekt funkce Okolnost Příklad: Kladivo zatloukat hřebík (do stěny) Tužka zanechat stopu (na papíře) strana č._7

8 Model funkcí technického systému Prvek nadsystému 1 Prvek nadsystému 2 Působení 1 Působení 3 Prvek 1 Působení 2 Působení 4 Prvek n Výrobek Působení 5 Prvek 2 Působení 6 Technický systém Hlavní funkce Základní funkce Pomocné funkce strana č._8

Působení 4 Prvek n Výrobek Působení 5 Prvek 2 Působení 6

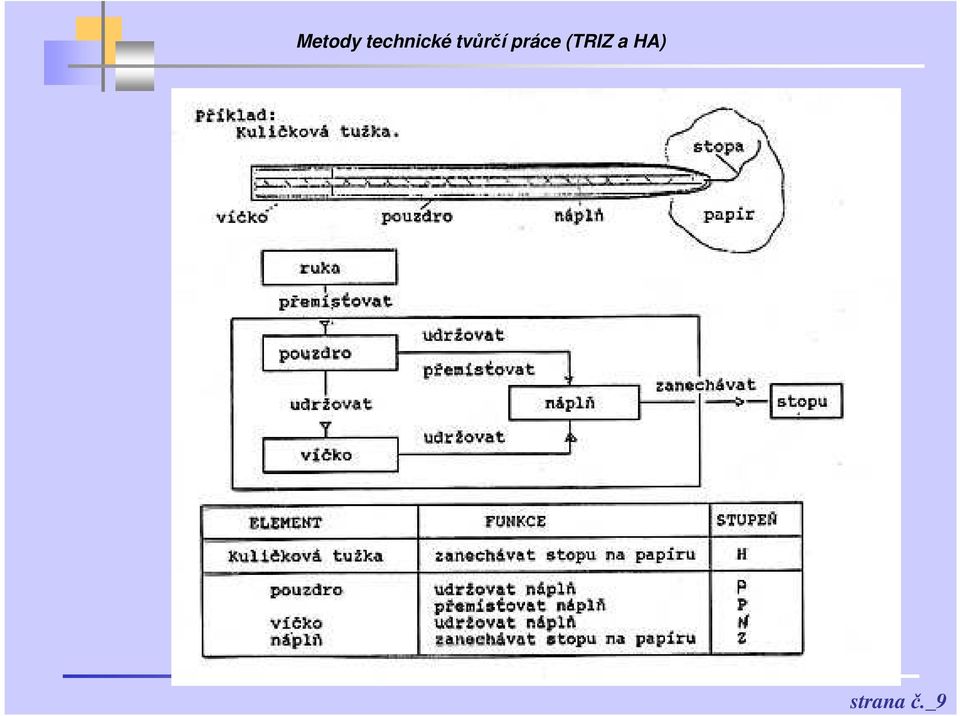

9 strana č._9

10 Úplné schéma funkcí Prvek nadsystému 1 Prvek nadsystému 2 Působení 1 Působení 3 Působení 2 Působení 4 Prvek 1 Prvek n Působení 5 Působení 7 Působení 8 Prvek 2 Působení 6 Výrobek Technický systém strana č._10

11 Výsledek analýzy funkcí Model funkcí objektu s vyznačením typu funkcí Soupis zadání: - na likvidaci škodlivých funkcí - na likvidaci důsledků působení škodlivých funkcí - na posílení funkcí s nedostatečným stupněm plnění - na oslabení funkcí se zbytečným stupněm plnění - na udržení souladu s plněním funkce nebo rozporných požadavků Soupis návrhů na zdokonalení objektu strana č._11

funkcí s nedostatečným stupněm plnění - na oslabení funkcí se zbytečným stupněm plnění - na

12 Zdokonalování TS: ideálnost Ideální objekt je ten, který nevyžaduje náklady, ale jeho funkce se uskutečňuje strana č._12

13 Zdokonalování TS SVINOVÁNÍ STRUKTURY Prvek technického systému lze odstranit, jestliže: a) Neexistuje objekt funkce odstraňovaného prvku b) Funkci odstraňovaného prvku plní sám objekt funkce c) Funkci odstraňovaného prvku plní zbývající prvky TS nebo NS strana č._13

prvku b) Funkci odstraňovaného prvku plní sám objekt funkce c)

14 Příklad svinování klínku kladívka strana č._14

15 Příklad svinování klínku kladívka a) Není rukojěť b) Rukojěť se připevňuje sama c) Rukojěť připevňují jiné prvky kladívky a nadsystému strana č._15

Pokuste se svinout nejméně významný prvek. Který? Jak?

16 Zdokonalení kartáčku PŘÍKLAD 1: Hlavní funkce systému kartáček a cílový objekt:.... Doplňte model komponent o vazby a funkce. Pokuste se svinout nejméně významný prvek. Který? Jak? Aplikujte opakovaně naváděcí otázku a) až do nadsystému... Jaké máte náměty? držátko... pasta... ruka strana č._16

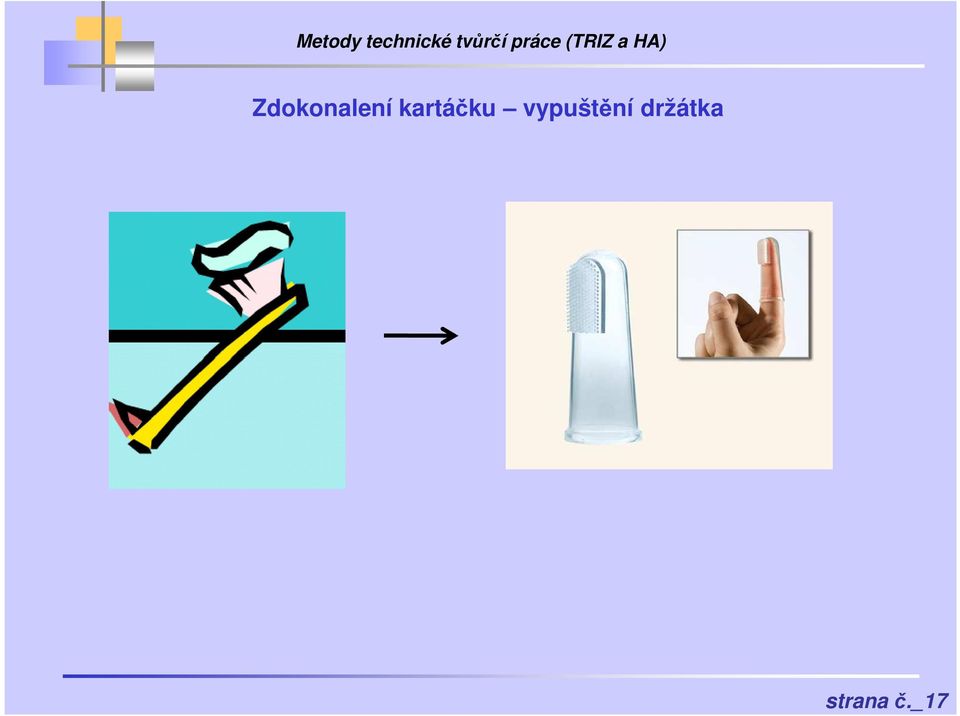

17 Zdokonalení kartáčku vypuštění držátka strana č._17

18 Zdokonalení brýlí PŘÍKLAD 2: Hlavní funkce systému brýle a cílový objekt:.... Doplňte model komponent o vazby a funkce. Pokuste se svinout nejméně významný prvek. Který? Jak? Aplikujte opakovaně naváděcí otázku a) až do nadsystému... Jaké máte náměty? nožky sklo... nos strana č._18

19 Zdokonalení brýlí vypuštění rámečku strana č._19
