Specializovaný výrobce v oblasti kaučuku a plastů CONTITECH SUITE
|
|
- Vlasta Pešková
- před 8 lety
- Počet zobrazení:
Transkript
1 1 ContiTech AG Specializovaný výrobce v oblasti kaučuku a plastů CONTITECH SUITE Program k výpočtu řemenových převodů
2 2 ContiTech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Profesionální koncepce a výpočet pohonů ve všech výkonových oblastech
3 3 ContiTech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Vlastnosti : poskytuje velmi přehledné uživatelské prostředí obsahuje detailní informace ke každému typu řemenu zaručuje uživatelsky příjemné prostředí umožňuje konstrukci pohonu ve velmi krátké době
4 4 ContiTech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Program umožňuje kompletní řešení návrhu řemenových převodů. Pomocí programu lze řešit velice spolehlivě a rychle výpočty všech běžných druhů a typů řemenů : Ozubené řemeny Klínové řemeny Drážkové řemeny Násobné klínové řemeny
5 5 ContiTech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Výsledky výpočtů lze se všemi podrobnostmi uložit, vytisknout a komfortně rozesílat ve formátu PDF pomocí u.
6 6 ContiTech AG CONTITECH SUITE - Program k výpočtu řemenových převodů CONTITECH SUITE má možnost volby jazyka, aby vyhověl zákazníkům po celém světe. Od roku 2006 je k dispozici i v českém jazyce!
7 7 ContiTech AG CONTITECH SUITE - Program k výpočtu řemenových převodů CONTITECH SUITE umožňuje zadání jména, firmy a kontaktů uživatele. Tyto údaje jsou součástí všech tiskových sestav a dalších výstupů, které jsou určeny zákazníkům.
8 8 ContiTech AG CONTITECH SUITE - Program k výpočtu řemenových převodů 1. TRANSMISSION DESIGNER Program pro výpočet převodu se dvěmi řemenicemi 2. DRIVE ALIVE Program pro výpočet převodu s více hřídeli
9 9 ContiTech AG 1. TRANSMISSION DESIGNER Program pro výpočet převodu se dvěmi řemenicemi Umožňuje výpočet řemenového převodu s: Ozubeným řemenem Klínovým řemenem Drážkovým řemenem Násobným klínovým řemenem
10 10 ContiTech AG 2. DRIVE ALIVE Program pro výpočet převodu s více hřídeli Umožňuje výpočet řemenového převodu s: Ozubeným řemenem Drážkovým řemenem max. 10 hřídelů tzn. až 10 řemenic nebo napínacích kladek tzv. serpentinové převody
11 11 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Klikněte na zvolený druh programu: TRANSMISSION DESIGNER Program pro výpočet převodu s dvěmi řemenicemi
12 12 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Volba jazyka Zvolte vybraný jazyk: Čeština Tento jazyk se již při příštím spuštění nastaví automaticky.
13 13 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Základní informace Ovládací řádek Údaje o řemenu Údaje o řemenicích a uspořádání Zadání parametrů výkonu Informace o vybraném typu řemenu Výsledky výpočtu
14 14 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Informace o jednotlivých typech řemenů Zobrazení informací o vybraném typu řemenu: Klikněte zde
15 15 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Zadání údajů o převodu Vyberte druh, typ, profil a rozteč řemenu Zadejte otáčky řemenic Zadejte osovou vzdálenost resp. Zadejte nebo vyberte délku řemenu Zadejte nebo vyberte průměr řemenic nebo počet zubů Zadejte výkon nebo kroutící moment Zadejte nebo vyberte provozní součinitel a provozní podmínky
16 16 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Výběr a zadání provozního součinitele
17 17 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Výsledek výpočtu Šířka řemenu: 1. Vypočtená - ber 2. Zvolená - baus (zde možnost volby - bgef) Vypočtený provozní součinitel Hodnota výkonu: dle tabulek pro uvedený řemen a zvolenou šířku Vlastní frekvence větve: Slouží ke kontrole předpětí pomocí měřících přístrojů CONTI VSM-I a VSM-II
18 18 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Náhled výsledku výpočtu
19 19 ContiTech AG 1. TRANSMISSION DESIGNER Návod k obsluze Uložení, odeslání a tisk výsledku výpočtu Uložení souboru do svoleného adresáře Tisk výsledku na vybranou tiskárnu Odeslání výsledku v.pdf pomocí u
20 20 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Klikněte na zvolený druh programu: DRIVE ALIVE - Program pro výpočet převodu s více hřídeli

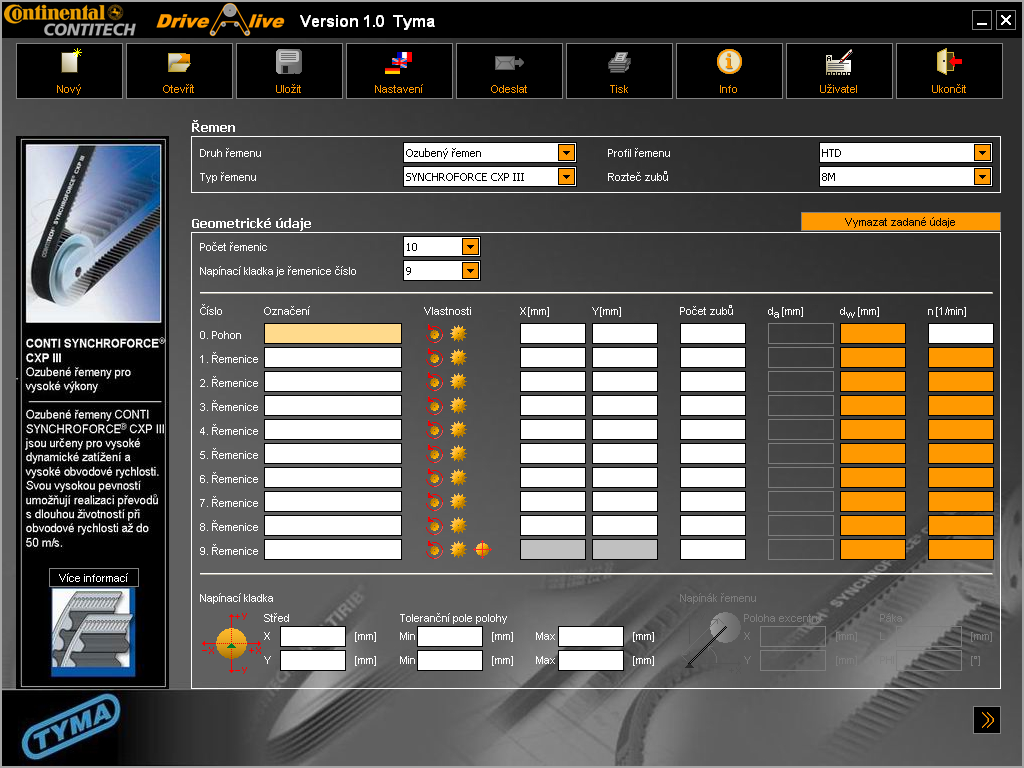

21 21 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Základní údaje Ovládací řádek Údaje o řemenu Informace o vybraném typu řemenu Údaje o řemenicích a uspořádání Posun o krok vpřed
22 22 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Zadání geometrických údajů Celkový počet řemenic - hřídelů Číslo řemenice, která je napínací kladkou umožňuje změnu polohy Označení jednotlivých řemenic Zvolte druh, typ, profil a rozteč řemenu Poloha souřadnic x, y a počet zubů jednotlivých řemenic Vstupní otáčky pohonu Směr otáčení řemenice nebo kladky Zadání polohy a tolerančních polí napínací kladky Zadání průměru nebo počtu zubů napínací kladky Zadání zda se jedná o ozubenou nebo hladkou napínací kladku Posun o krok vpřed
23 23 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Zadání geometrických údajů grafické zobrazení Ovládací panel liknutím zobrazte polohu řemenu Posun o krok zpět Posun o krok vpřed
24 24 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Volba délky řemenu Po zadání polohy zvolte nebo vyberte jeho délku řemenu. Pokud není možno vybrat délku, vraťte se a upravte zadání polohy nebo velikosti řemenic nebo kladek. Pozn. Jedině smysluplný návrh řemenu umožní postup o krok vpřed!
25 25 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Zadání výkonových údajů Zadejte výkon Zadejte nebo vyberte: Provozní součinitel a provozní podmínky Možnost změny typu řemenu Výsledky výpočtu
26 26 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Výběr a zadání provozního součinitele
27 27 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Výsledek výpočtu Vypočtená šířka řemenu 1. Vypočtená - berr 2. Zvolená - baus (zde možnost volby - bgef) Vypočtený provozní součinitel Zobrazit výsledek
28 28 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Celkový výsledek výpočtu Grafické zobrazení Technické údaje o řemenu Technické údaje o řemenicích Označení a typ řemenu Vlastní frekvence jednotlivých větví: Slouží ke kontrole předpětí pomocí měřících přístrojů CONTI VSM-I a VSM-II
29 29 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Uložení, odeslání a tisk výsledku výpočtu Uložení souboru do svoleného adresáře Tisk výsledku na vybranou tiskárnu Odeslání výsledku v.pdf pomocí u
30 30 ContiTech AG 2. DRIVE ALIVE Návod k obsluze Uložení, odeslání a tisk výsledku výpočtu Před tiskem nebo odesláním u zadejte údaje o zákazníkovi tyto údaje jsou nepovinné
31 31 ContiTech AG Ozubené řemeny - přehled sortimentu CONTI SYNCHROCHAIN CONTI SYNCHROLINE Ozubené řemeny pro rozšířenou oblast nejvyšších výkonů Ozubené řemeny v metráži CONTI SYNCHROFORCE Supreme, Extreme Ozubené řemeny pro rozšířenou oblast vysokých výkonů CONTI SYNCHROFORCE CXP III, CXA III CONTI SYNCHROTWIN Oboustranné ozubené řemeny CONTI SYNCHRODRIVE Ozubené řemeny pro vysoké výkony Ozubené řemeny z polyuretanu v metráži CONTI SYNCHROBELT CONTI SYNCHROCOLOR Ozubené řemeny pro nižší a střední rozsah výkonů Bezsilikonové ozubené řemeny
32 32 ContiTech AG Klínové a ploché řemeny přehled sortimentu CONTI - V MULTIRIB CONTI POLYFLAT Drážkové řemeny Polyuretanové ploché řemeny v metráži CONTI -V STANDARD Oplášťované klínové řemeny CONTI VARISPEED Varidur, Agridur Variátorové řemeny CONTI -V ADVANCE CONTI MULTIBELT Klínové řemeny pro vysoké výkony s otevřenými boky Násobné klínové řemeny CONTI-V ADVANCE FO - Power Klínový řemen pro nejvyšší výkony s otevřenými boky CONTI VSM-1/VSM-2 Přístroje na měření předpětí řemenových převodů
33 33 ContiTech AG Další Informace o firmě a produktech najdete samozřejmě na Internetu na těchto adresách:
