Vstupní formuláře. Uživatelská příručka. Svazek:

Transkript

1 Svazek: 1 Hydroprojekt CZ a.s., Táborská 31, Praha 4 APLIKACE KE SPRÁVĚ A EVIDENCI VYBRANÝCH ÚDAJŮ Z MAJETKOVÉ A PROVOZNÍ EVIDENCE VODOVODŮ A KANALIZACÍ Vstupní formuláře Uživatelská příručka ( )

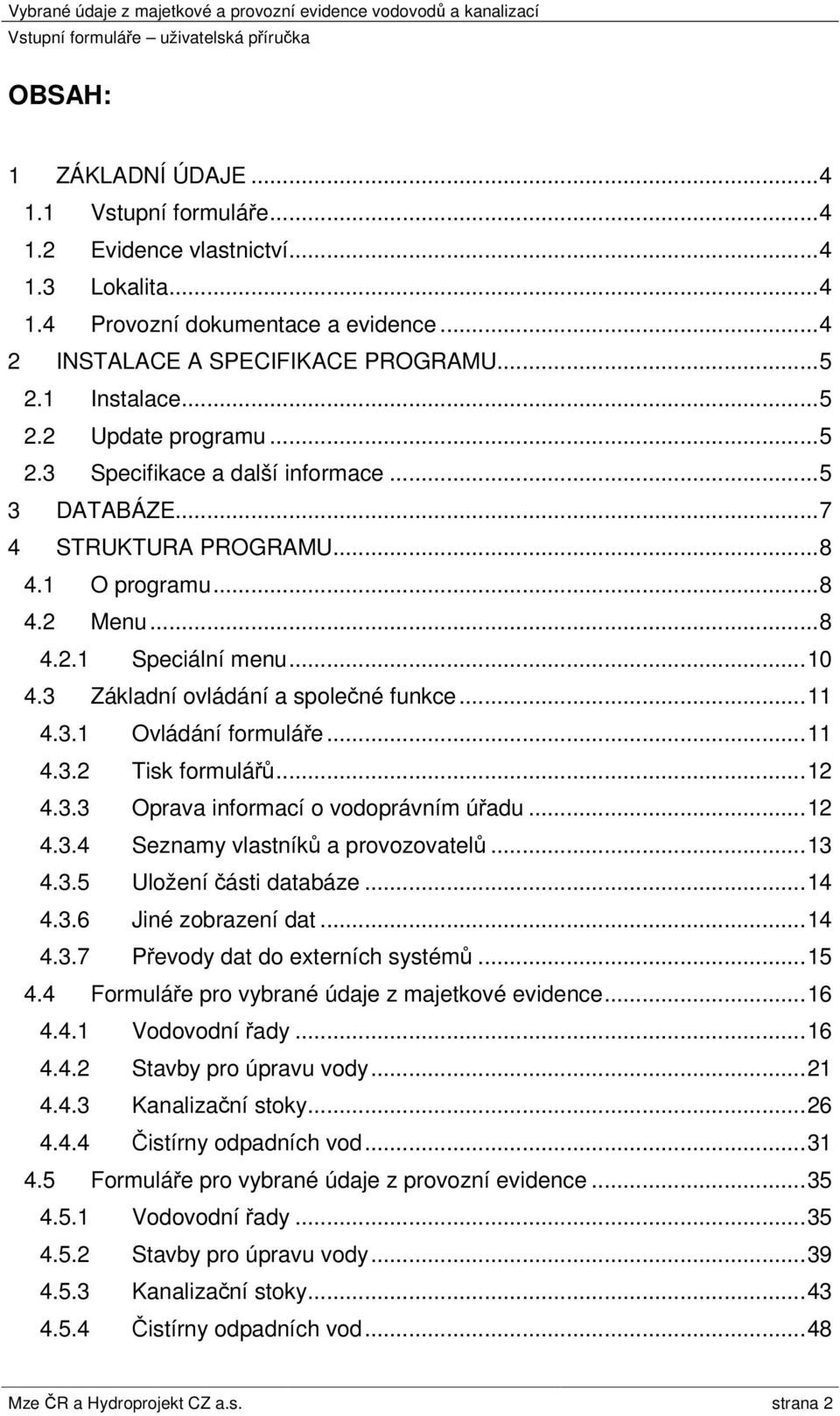

2 OBSAH: 1 ZÁKLADNÍ ÚDAJE Vstupní formuláře Evidence vlastnictví Lokalita Provozní dokumentace a evidence INSTALACE A SPECIFIKACE PROGRAMU Instalace Update programu Specifikace a další informace DATABÁZE STRUKTURA PROGRAMU O programu Menu Speciální menu Základní ovládání a společné funkce Ovládání formuláře Tisk formulářů Oprava informací o vodoprávním úřadu Seznamy vlastníků a provozovatelů Uložení části databáze Jiné zobrazení dat Převody dat do externích systémů Formuláře pro vybrané údaje z majetkové evidence Vodovodní řady Stavby pro úpravu vody Kanalizační stoky Čistírny odpadních vod Formuláře pro vybrané údaje z provozní evidence Vodovodní řady Stavby pro úpravu vody Kanalizační stoky Čistírny odpadních vod...48 Mze ČR a Hydroprojekt CZ a.s. strana 2

3 4.6 Výběry dat Výběry dat příkladem (QBE) v dialozích Zobrazení dat pomocí SQL Definice složených filtrů Výběry majetku dle vlastníka a provozovatele Pomocné dialogy Dialog Lokalizace objektu Dialog výběru katastrálních území Dialog výběru vlastníka/provozovatele Dialog výběru objektů pro provozování Kontrola dat Vlastníci a provozovatelé Majetková evidence vodovodů Majetková evidence kanalizace Majetková evidence úpraven vod Majetková evidence ČOV Provozní evidence vodovodů Provozní evidence kanalizace Provozní evidence úpraven vod Provozní evidence ČOV Neprovozovaný majetek Provozování nepoužívaného majetku Kontrola konzistence IČME...64 Mze ČR a Hydroprojekt CZ a.s. strana 3

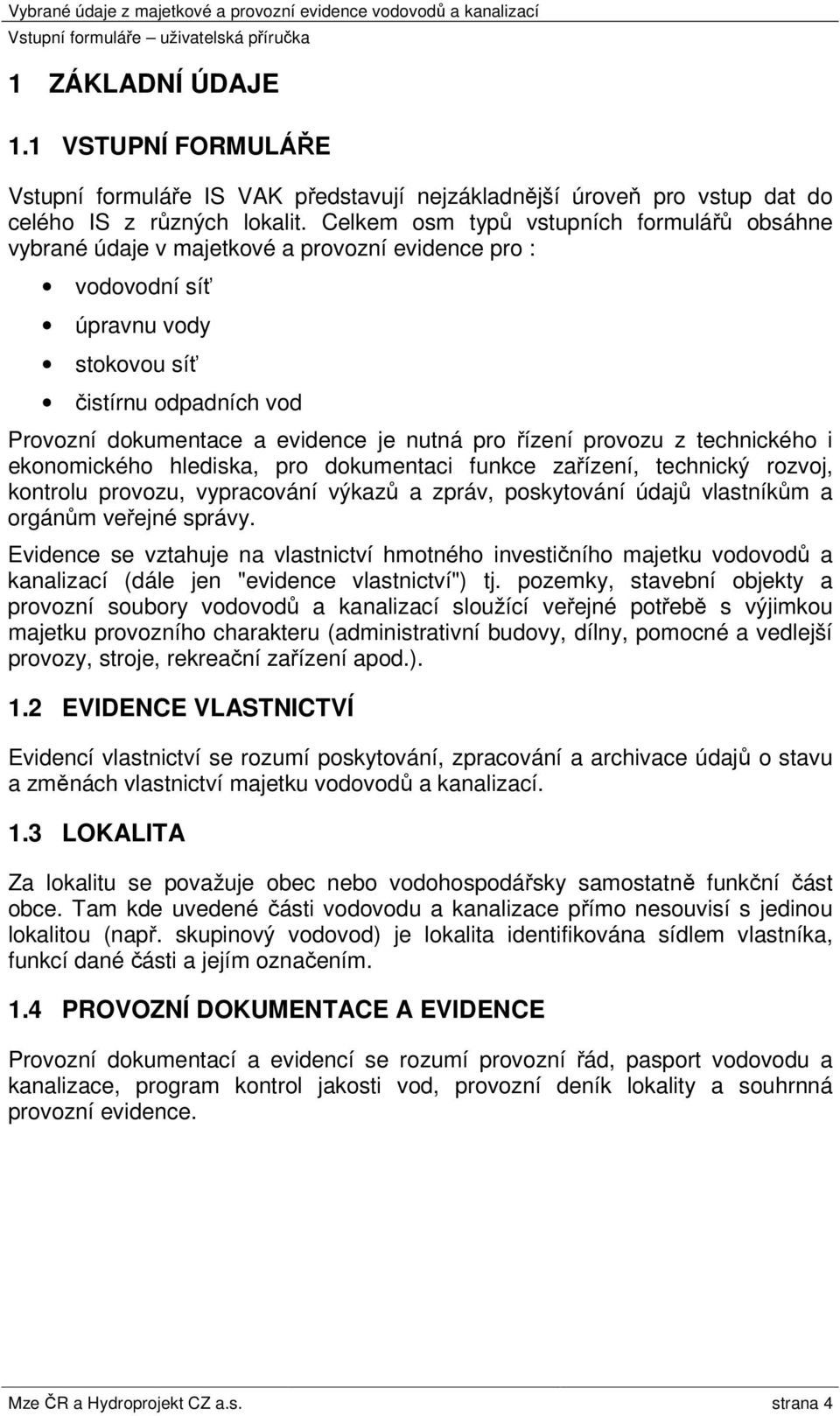

4 1 ZÁKLADNÍ ÚDAJE 1.1 VSTUPNÍ FORMULÁŘE Vstupní formuláře IS VAK představují nejzákladnější úroveň pro vstup dat do celého IS z různých lokalit. Celkem osm typů vstupních formulářů obsáhne vybrané údaje v majetkové a provozní evidence pro : vodovodní síť úpravnu vody stokovou síť čistírnu odpadních vod Provozní dokumentace a evidence je nutná pro řízení provozu z technického i ekonomického hlediska, pro dokumentaci funkce zařízení, technický rozvoj, kontrolu provozu, vypracování výkazů a zpráv, poskytování údajů vlastníkům a orgánům veřejné správy. Evidence se vztahuje na vlastnictví hmotného investičního majetku vodovodů a kanalizací (dále jen "evidence vlastnictví") tj. pozemky, stavební objekty a provozní soubory vodovodů a kanalizací sloužící veřejné potřebě s výjimkou majetku provozního charakteru (administrativní budovy, dílny, pomocné a vedlejší provozy, stroje, rekreační zařízení apod.). 1.2 EVIDENCE VLASTNICTVÍ Evidencí vlastnictví se rozumí poskytování, zpracování a archivace údajů o stavu a změnách vlastnictví majetku vodovodů a kanalizací. 1.3 LOKALITA Za lokalitu se považuje obec nebo vodohospodářsky samostatně funkční část obce. Tam kde uvedené části vodovodu a kanalizace přímo nesouvisí s jedinou lokalitou (např. skupinový vodovod) je lokalita identifikována sídlem vlastníka, funkcí dané části a jejím označením. 1.4 PROVOZNÍ DOKUMENTACE A EVIDENCE Provozní dokumentací a evidencí se rozumí provozní řád, pasport vodovodu a kanalizace, program kontrol jakosti vod, provozní deník lokality a souhrnná provozní evidence. Mze ČR a Hydroprojekt CZ a.s. strana 4

5 2 INSTALACE A SPECIFIKACE PROGRAMU 2.1 INSTALACE Po spuštění instalace vyzve instalační program nejprve k lokalizaci adresáře pro instalaci. Instalační program je standardní a provede uživatele celým instalačním procesem pomocí obrazovek a dialogů. Při prvním spuštění programu Vstupní Formuláře vyzve program k zadání informací o vodoprávním úřadu. Tyto informace jsou automaticky vkládány do všech formulářů, takže uživatel nemusí již tato stále stejná data vyplňovat. Tyto informace lze hromadně změnit v dialogu Oprava kódu vodoprávního úřadu popsaném v kapitole Oprava informací o vodoprávním úřadu. Ke správné funkci programu Vstupní Formuláře musí být na příslušném počítači přístupná/nainstalovaná alespoň jedna tiskárna. V případě systémů umožňujících přístup pomocí uživatelských účtů toto platí i pro každého uživatele využívajícího služby programu Vstupní Formuláře. 2.2 UPDATE PROGRAMU Při update programu Vstupní Formuláře tvůrci doporučují nejprve původní program zcela odinstalovat a teprve poté nainstalovat novou verzi programu. V operačním systému WINDOWS se tato operace spouští pomocí tlačítkového menu START ~ Natavení ~ Ovládací panely ~ Přidat nebo odebrat programy. POZOR Před spuštěním procesu odstranění stávající kopie programu Vstupní Formuláře je důležité zálohovat stávající databázi mimo prostor stávající lokalizace programu (adresář, ve kterém je program nainstalován), aby nedošlo ke ztrátě dat. Toto se provede pomocí uložení kopie souboru databáze, jak je popsáno dále v kapitole Databáze. 2.3 SPECIFIKACE A DALŠÍ INFORMACE Systém programů pro zpracování dat "Vybraných údajů majetkové a provozní evidence vodovodů a kanalizací (VÚMPE VaK)" je vytvořen z důvodu maximální jednoduchosti a přenositelnosti jako sestava samostatných lokálních programů. Program Vstupní Formuláře je postaven nad databází Microsoft Access (databáze verze 4), aplikace je vytvořena programovacím jazykem Visual Basic 6. Program Vstupní Formuláře je určen pro 32-bitové prostředí operačního systému WINDOWS (95B, 98, NT 4.0 servis pack 4 nebo pozdější, 2000 a XP) a jeho minimální požadavky na vybavení HW počítače vychází z minimálních HW požadavků pro příslušné 32-bitové prostředí operačního systému WINDOWS. Instalace programu Vstupní Formuláře obsahuje všechny součásti nutné pro správný běh aplikace; jednotlivé součásti jsou: Visual Basic runtime objekty pro přístup k databázím (Microsoft DAO 3.6 Object Library) datový formátovací objekt (Microsoft Data Formatting Object Library 6.0) Mze ČR a Hydroprojekt CZ a.s. strana 5

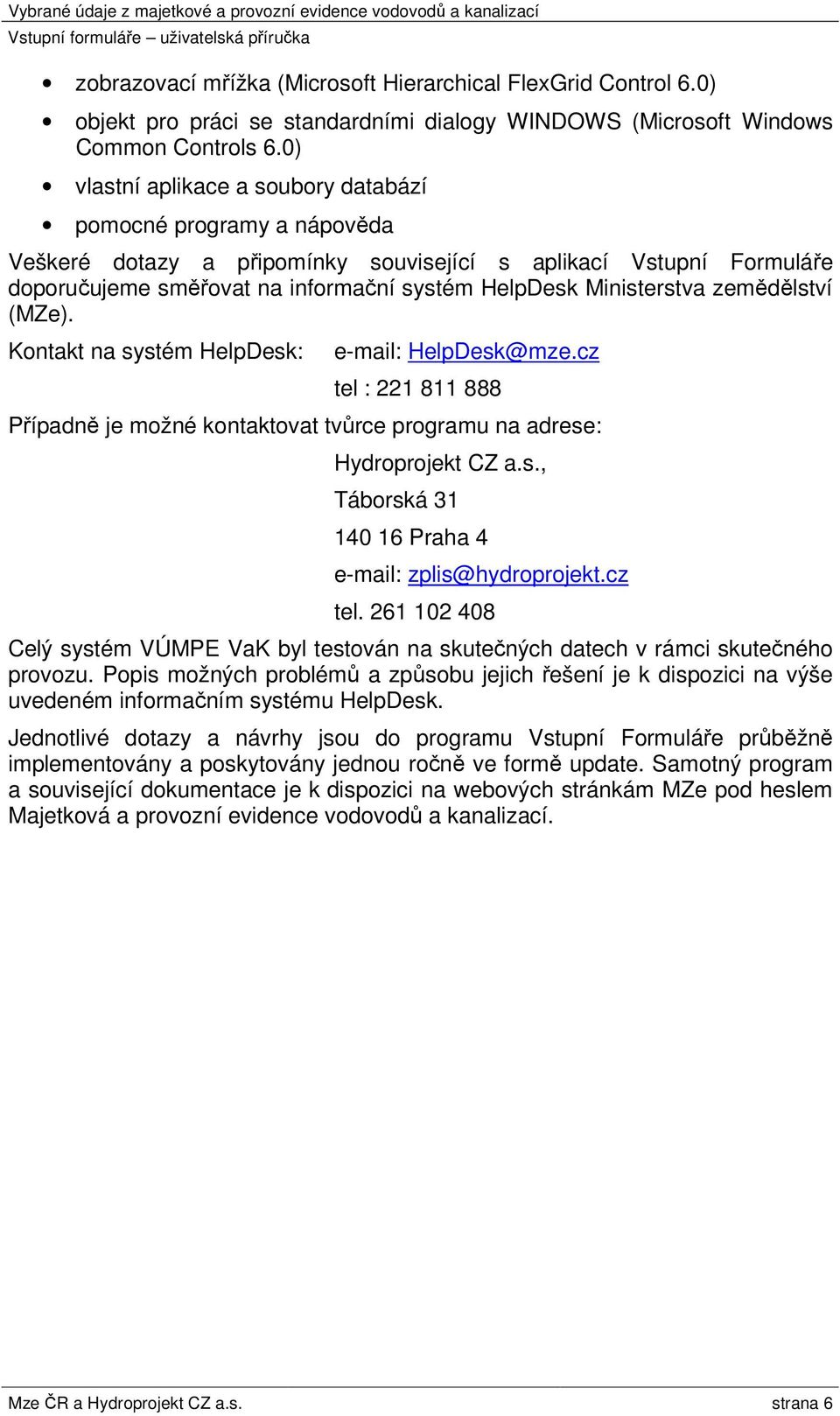

6 zobrazovací mřížka (Microsoft Hierarchical FlexGrid Control 6.0) objekt pro práci se standardními dialogy WINDOWS (Microsoft Windows Common Controls 6.0) vlastní aplikace a soubory databází pomocné programy a nápověda Veškeré dotazy a připomínky související s aplikací Vstupní Formuláře doporučujeme směřovat na informační systém HelpDesk Ministerstva zemědělství (MZe). Kontakt na systém HelpDesk: HelpDesk@mze.cz tel : Případně je možné kontaktovat tvůrce programu na adrese: Hydroprojekt CZ a.s., Táborská Praha 4 zplis@hydroprojekt.cz tel Celý systém VÚMPE VaK byl testován na skutečných datech v rámci skutečného provozu. Popis možných problémů a způsobu jejich řešení je k dispozici na výše uvedeném informačním systému HelpDesk. Jednotlivé dotazy a návrhy jsou do programu Vstupní Formuláře průběžně implementovány a poskytovány jednou ročně ve formě update. Samotný program a související dokumentace je k dispozici na webových stránkám MZe pod heslem Majetková a provozní evidence vodovodů a kanalizací. Mze ČR a Hydroprojekt CZ a.s. strana 6

7 3 DATABÁZE Program Vstupní Formuláře je založen na relační databázi Microsoft Access (databáze verze 4.0) a jeho databáze je reprezentována souborem se jménem data.mdb. Tato databáze se vždy jmenuje data.mdb a vždy se nachází v adresáři, ve kterém je program Vstupní Formuláře nainstalován (standardně C:\ISVAK\FORMULARE). Program k databázi přistupuje pomocí objektů DAO 3.6, nevyžaduje tedy instalaci produktu Microsoft Access. V případě, že jsou programem Vstupní Formuláře součastně zpracovávána data pro různé vodoprávní úřady, doporučuje se zpracovávat příslušná data do několika databází. Záměna jednotlivých databází musí probíhat na úrovni kopírování souborů. Uložení kopie databáze pod určitým jménem do konkrétního adresáře je popsáno v následujícím odstavci. Záměna aktuální databáze se provede tak, že se vybraný soubor databáze zkopíruje do adresáře, ve kterém je program Vstupní Formuláře nainstalován, pod jménem data.mdb. Zároveň je v aplikačním prostředí programu Vstupní Formuláře nutné změnit kód příslušného vodoprávního úřadu (viz kapitola Oprava informací o vodoprávním úřadu). Pro založení nové databáze pro vyplnění vybraných údajů pro další vodoprávní úřad je nutné stávající databázi uložit (viz dále) a poté vymazat. To se provádí pomocí menu Nástroje ~ Databáze ~ Vyprázdnění (viz popis u obrázku Obr. 7). Při odevzdání dat v předepsané digitální formě pro účely evidence vybraných údajů majetkové a provozní evidence VaK na příslušný vodoprávní úřad je nutné odevzdat právě soubor data.mdb. K jeho uložení na disketu, popřípadě vytvoření kopie do adresáře, ze kterého se bude databázový soubor vypalovat na CD-ROM či kopírovat na jiné médium, použijte funkci v menu Nástroje ~ Databáze ~ Kopie souboru (viz popis u obrázku Obr. 7). Pokud dochází v tabulkách k mazání záznamů, jsou tyto pouze označeny k mazání - uživatel už je nevidí, nicméně pouze se nezobrazují a zabírají v databázi místo. Je-li toto mazání záznamů v jednotlivých tabulkách časté, může se stát, že při vložení nového záznamu se tento nezařadí na poslední místo (viz také kapitola Ovládání formuláře), ale na jedno z takto uvolněných míst. V tomto případě je nutné zkomprimovat databázi pomocí menu Nástroje ~ Databáze ~ Komprimace databáze (viz popis u obrázku Obr. 7). Ve novějších verzích (od x) probíhá komprimace databáze automaticky při ukončení práce s programem. V průběhu existence systému VÚMPE VaK došlo samozřejmě i ke změnám na úrovni databáze. Do programu Vstupní Formuláře byly implementovány funkce, které při každém spuštění programu kontrolují a případně opravují strukturu právě používané databáze. Proto v závislosti na objemu dat v databázi může start programu trvat i několik vteřin. Mze ČR a Hydroprojekt CZ a.s. strana 7

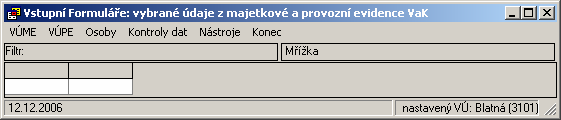

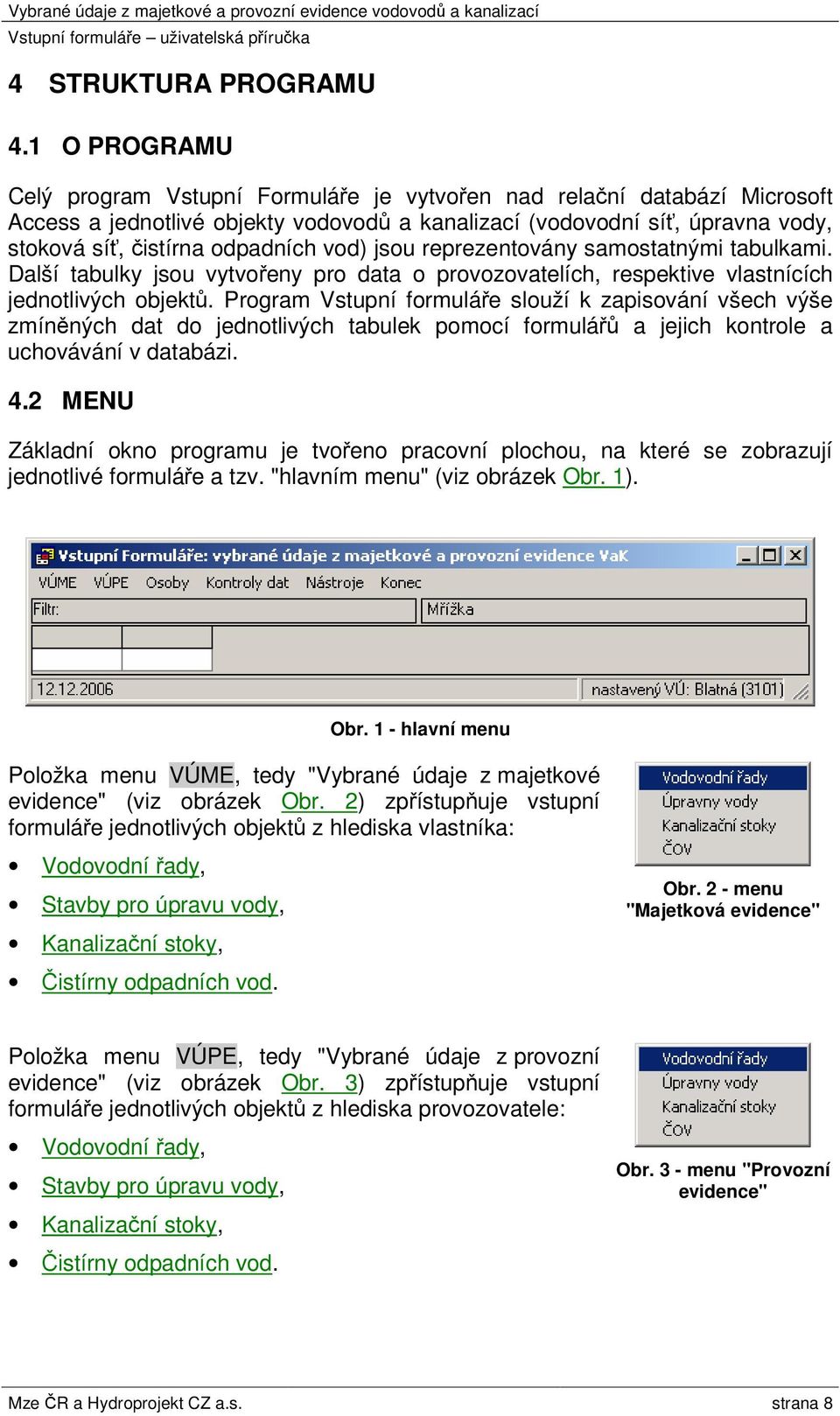

8 4 STRUKTURA PROGRAMU 4.1 O PROGRAMU Celý program Vstupní Formuláře je vytvořen nad relační databází Microsoft Access a jednotlivé objekty vodovodů a kanalizací (vodovodní síť, úpravna vody, stoková síť, čistírna odpadních vod) jsou reprezentovány samostatnými tabulkami. Další tabulky jsou vytvořeny pro data o provozovatelích, respektive vlastnících jednotlivých objektů. Program Vstupní formuláře slouží k zapisování všech výše zmíněných dat do jednotlivých tabulek pomocí formulářů a jejich kontrole a uchovávání v databázi. 4.2 MENU Základní okno programu je tvořeno pracovní plochou, na které se zobrazují jednotlivé formuláře a tzv. "hlavním menu" (viz obrázek Obr. 1). Obr. 1 - hlavní menu Položka menu VÚME, tedy "Vybrané údaje z majetkové evidence" (viz obrázek Obr. 2) zpřístupňuje vstupní formuláře jednotlivých objektů z hlediska vlastníka: Vodovodní řady, Stavby pro úpravu vody, Kanalizační stoky, Čistírny odpadních vod. Obr. 2 - menu "Majetková evidence" Položka menu VÚPE, tedy "Vybrané údaje z provozní evidence" (viz obrázek Obr. 3) zpřístupňuje vstupní formuláře jednotlivých objektů z hlediska provozovatele: Vodovodní řady, Stavby pro úpravu vody, Kanalizační stoky, Čistírny odpadních vod. Obr. 3 - menu "Provozní evidence" Mze ČR a Hydroprojekt CZ a.s. strana 8

9 Položka menu Osoby (viz obrázek Obr. 4) zpřístupňuje vstupní formuláře pro zadání, příp. opravy v zadání a definici vlastníka, resp. provozovatele objektu VaK (viz kapitola Seznamy vlastníků a provozovatelů). Položka menu Kontroly dat (viz obrázek Obr. 5) obsahuje odkazy na seznam globálních kontrol dat VÚME, VÚPE a OSOB. Každé jednotlivé podmenu spouští funkci stejných kontrol, které probíhají před uložením dat v příslušném formuláři. Rozdíl je, že na rozdíl od aktualizace v příslušném formuláři probíhá kontrola na úrovni všech záznamů v tabulce. Jednotlivé chyby jsou, stejně jako v případě formulářů, vypsány do mřížky programu. Popis jednotlivých kontrol je uveden v kapitole Kontrola dat. Položka menu Nástroje (viz obrázek Obr. 6) umožňuje spustit nápovědu k programu, standardní dialog "O programu..." a především podmenu Změna kódu VÚ zpřístupňuje dialog Oprava kódů vodoprávního úřadu (viz kapitola Oprava informací o vodoprávním úřadu), pomocí kterého je možné změnit aktuálně nastavený vodoprávní úřad. Podmenu Definice složených filtrů (výběru dat) spouští dialog umožňující vybrat do dialogů VUME a VUPE jen určité záznamy (detailnější popis viz kapitola Definice složených filtrů). Položka menu Zobrazení dat pomocí SQL poté zobrazí dialog pro velmi flexibilní výběr dat nezávisle na vytvořených dialozích (detaily viz Zobrazení dat pomocí SQL). Obr. 4 - menu "Osoby" Obr. 5 - menu "Kontroly dat" Obr. 6 - menu "Nástroje" Další podmenu Záznamy z formuláře do mřížky umožňuje zobrazit data z jednotlivých formulářů v mřížce podobné standardním tabulkovým procesorům. Jedná se o jakýsi náhled na tabulku v rozprostřené formě. Detaily jsou uvedeny v kapitole Jiné zobrazení dat. Podmenu Záznamy z mřížky do umožní převést libovolná data zobrazená v mřížce do prostředí jiných tabulkových editorů. Podrobnosti o těchto funkcích jsou k dispozici v kapitole Převody dat do externích systémů. Menu Kopie aktuálního záznamu slouží k vytvoření kopie právě vybraného záznamu v tabulek VÚME a VÚPE. Tato volba je funkční pouze tehdy, je-li zobrazen jeden z formulářů VÚME nebo VÚPE. Mze ČR a Hydroprojekt CZ a.s. strana 9

10 Menu Nástroje ~ databáze obsahuje přístup k funkcím pracujícím přímo s databází. Položka menu Záloha vytváří zálohu právě zpracovávaných dat do adresáře Zaloha nacházejícím se v adresáři, do kterého byl program Vstupní Formuláře nainstalován (standardně C:\ISVAK\FORMULARE). Obr. 7 - podmenu "Databáze" Záloha je vytvořena ve formě databázového souboru se jménem ve formátu den_měsíc_rok_hodina_minuta_data.mdb (např. 30_09_2003_14_55_data.mdb). Položka menu Vyprázdnění slouží ke kompletnímu vymazání a komprimaci databáze. Položka Kopie souboru slouží v vytvoření pojmenované kopie databáze; tato funkce se používá k uložení souboru databáze pro předání databáze na Vodoprávní úřad (viz také kapitola Databáze). Položka Komprimace databáze slouží k trvalému odstranění vymazaných záznamů a komprimaci databáze (viz kapitola Databáze). Položka Uložení části databáze slouží v vytvoření pojmenované kopie databáze obsahující pouze některá data (viz kapitola Uložení části databáze) Speciální menu V některých případech se výše popsané základní menu rozšiřuje o další položky závislé na zobrazených dialozích. Jedná se o tyto případy: a) Jestliže je zobrazen alespoň jeden dialog z majetkové evidence (menu VÚME), je v následně zobrazeném podmenu (viz Obr. 2) přidána položka Kontrola konzistence IČME, viz dále popis napojené funkce v kapitole Kontrola dat. b) Jestliže je zobrazen dialog vlastníků z menu Osoby, je následně k podmenu připojena položka Výpis majetku vlastníka. Napojená funkce je dále popsána v kapitole Výběry majetku dle vlastníka a provozovatele. c) Jestliže je zobrazen dialog provozovatelů z menu Osoby, je následně k podmenu připojena položka Výpis provozovaného majetku. Napojená funkce je dále popsána v kapitole Výběry majetku dle vlastníka a provozovatele. Mze ČR a Hydroprojekt CZ a.s. strana 10

11 4.3 ZÁKLADNÍ OVLÁDÁNÍ A SPOLEČNÉ FUNKCE Ovládání formuláře Formulář představuje uživatelský pohled do jedné konkrétní tabulky (tabulky objektu vodovodů a kanalizací nebo tabulky vlastníků či provozovatelů). Umožňuje listovat mezi jednotlivými záznamy, přidávat a mazat záznamy, aktualizovat data v databázové tabulce (viz obrázek Obr. 8) a v neposlední řadě tisknout formuláře. Obr. 8 - ovládání - standardní součást dialogů formulářů Listování: tlačítko << vyplní pohled daty z prvního záznamu v tabulce tlačítko < vyplní pohled daty z předchozího záznamu v tabulce tlačítko > vyplní pohled daty z následujícího záznamu v tabulce tlačítko >> vyplní pohled daty z posledního záznamu v tabulce Přidání nového záznamu se provede pomocí tlačítka Přidat záznam. Nový záznam bude přidán na konec tabulky. Smazání záznamu se provede pomocí tlačítka Smazat záznam. Bude smazán aktuální záznam. Aktualizace databáze neboli zapsání dat do tabulky objektu je možné provést stisknutím tlačítka Aktualizovat záznam. Mze ČR a Hydroprojekt CZ a.s. strana 11

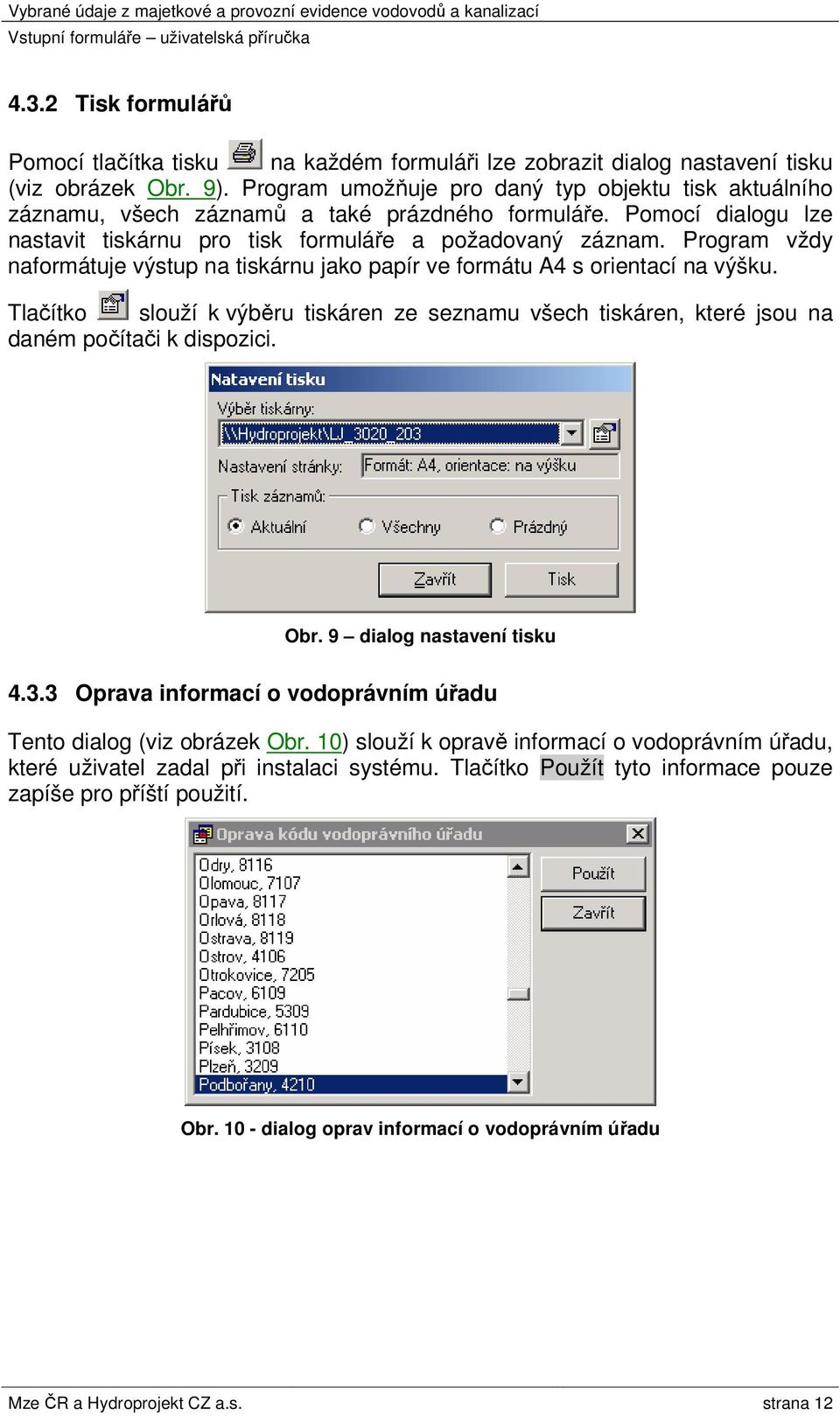

12 4.3.2 Tisk formulářů Pomocí tlačítka tisku na každém formuláři lze zobrazit dialog nastavení tisku (viz obrázek Obr. 9). Program umožňuje pro daný typ objektu tisk aktuálního záznamu, všech záznamů a také prázdného formuláře. Pomocí dialogu lze nastavit tiskárnu pro tisk formuláře a požadovaný záznam. Program vždy naformátuje výstup na tiskárnu jako papír ve formátu A4 s orientací na výšku. Tlačítko slouží k výběru tiskáren ze seznamu všech tiskáren, které jsou na daném počítači k dispozici. Obr. 9 dialog nastavení tisku Oprava informací o vodoprávním úřadu Tento dialog (viz obrázek Obr. 10) slouží k opravě informací o vodoprávním úřadu, které uživatel zadal při instalaci systému. Tlačítko Použít tyto informace pouze zapíše pro příští použití. Obr dialog oprav informací o vodoprávním úřadu Mze ČR a Hydroprojekt CZ a.s. strana 12

13 4.3.4 Seznamy vlastníků a provozovatelů Tento formulář (viz obrázek Obr. 11) umožňuje zadat informace o různých vlastnících, resp. provozovatelích do tabulky databáze. Jeden z nejdůležitějších záznamů je identifikační číslo vlastníka (provozovatele). Pokud vlastník (provozovatel) disponuje číslem IČO, je toto jeho identifikačním číslem Pokud ne, uvádí se jako identifikace datum narození ve formátu "DDMMRRR" (např. den narození 2.listopadu 1960 má tvar " ", tedy bez teček 8 znaků). Pokud uživatel nezadá 8 číselných znaků, je celkový počet znaků doplněn na 8 pomocí znaků 0 (po předchozím potvrzení dotazu systému) s tím, že nečíselné znaky jsou odstraněny (je potřeba si uvědomit, že pro databázový systém je vlastník/provozovatel s IČ zcela jiná osoba než ta s IČ ). Dalšími povinně vyplňovanými položkami jsou Jméno a Adresa (ulice, č.p. nebo č.o., PSČ a obec). Aktuální seznam povinně vyplňovaných položek je k dispozici v příslušné části kapitoly Kontrola dat. Dialog lze zobrazit pomocí menu Osoby ~ Vlastník (Osoby ~ Provozovatel), ovládání je standardní, viz popis v kapitole Ovládání formuláře. Práce a blokem QBE je popsána k kapitole Výběry dat příkladem (QBE) v dialozích. Obr Dialog zadání a úprav informací o vlastníkovi/provozovateli Mze ČR a Hydroprojekt CZ a.s. strana 13

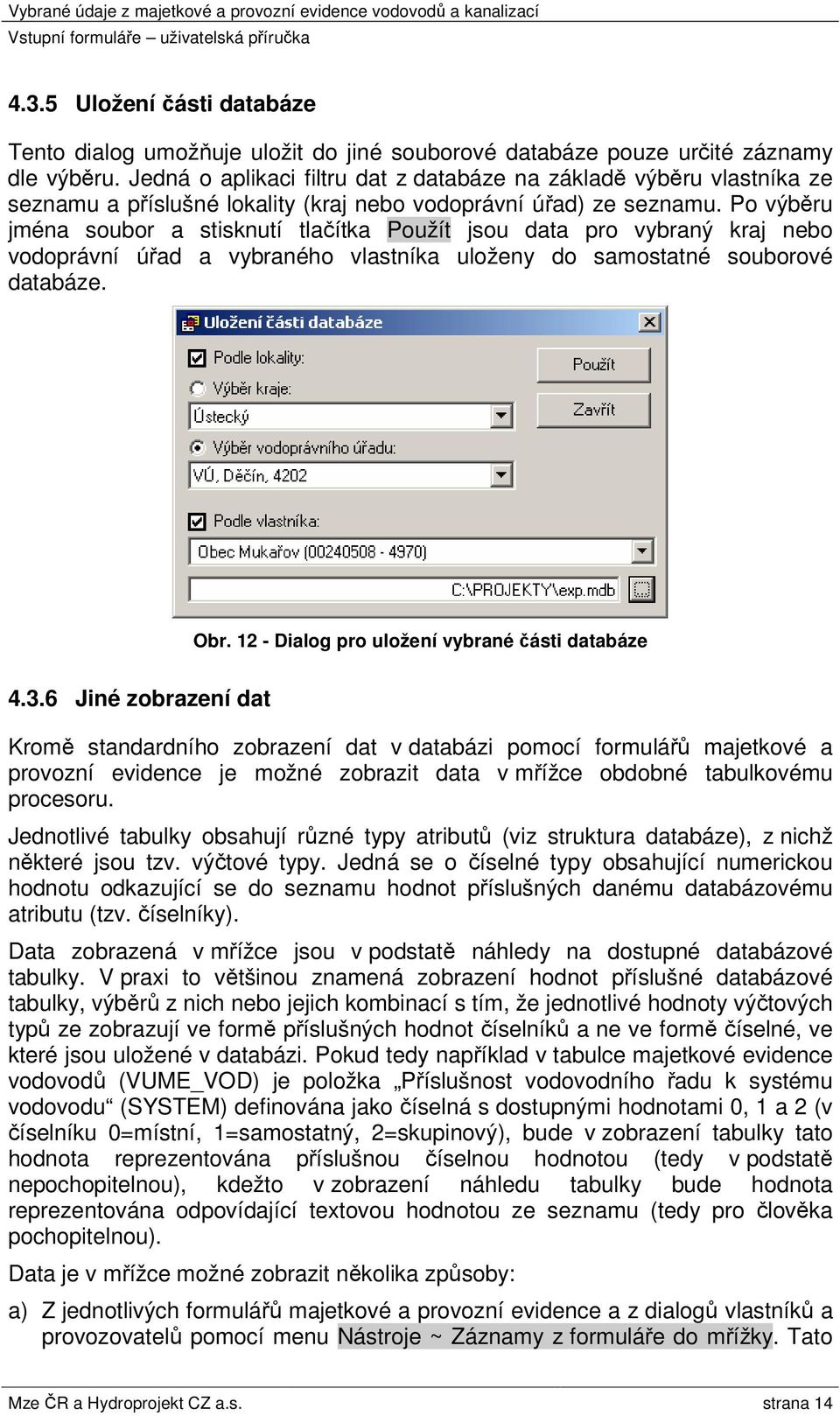

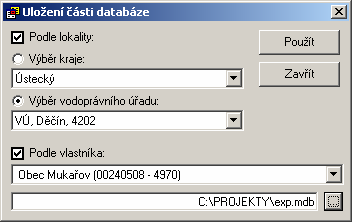

14 4.3.5 Uložení části databáze Tento dialog umožňuje uložit do jiné souborové databáze pouze určité záznamy dle výběru. Jedná o aplikaci filtru dat z databáze na základě výběru vlastníka ze seznamu a příslušné lokality (kraj nebo vodoprávní úřad) ze seznamu. Po výběru jména soubor a stisknutí tlačítka Použít jsou data pro vybraný kraj nebo vodoprávní úřad a vybraného vlastníka uloženy do samostatné souborové databáze. Obr Dialog pro uložení vybrané části databáze Jiné zobrazení dat Kromě standardního zobrazení dat v databázi pomocí formulářů majetkové a provozní evidence je možné zobrazit data v mřížce obdobné tabulkovému procesoru. Jednotlivé tabulky obsahují různé typy atributů (viz struktura databáze), z nichž některé jsou tzv. výčtové typy. Jedná se o číselné typy obsahující numerickou hodnotu odkazující se do seznamu hodnot příslušných danému databázovému atributu (tzv. číselníky). Data zobrazená v mřížce jsou v podstatě náhledy na dostupné databázové tabulky. V praxi to většinou znamená zobrazení hodnot příslušné databázové tabulky, výběrů z nich nebo jejich kombinací s tím, že jednotlivé hodnoty výčtových typů ze zobrazují ve formě příslušných hodnot číselníků a ne ve formě číselné, ve které jsou uložené v databázi. Pokud tedy například v tabulce majetkové evidence vodovodů (VUME_VOD) je položka Příslušnost vodovodního řadu k systému vodovodu (SYSTEM) definována jako číselná s dostupnými hodnotami 0, 1 a 2 (v číselníku 0=místní, 1=samostatný, 2=skupinový), bude v zobrazení tabulky tato hodnota reprezentována příslušnou číselnou hodnotou (tedy v podstatě nepochopitelnou), kdežto v zobrazení náhledu tabulky bude hodnota reprezentována odpovídající textovou hodnotou ze seznamu (tedy pro člověka pochopitelnou). Data je v mřížce možné zobrazit několika způsoby: a) Z jednotlivých formulářů majetkové a provozní evidence a z dialogů vlastníků a provozovatelů pomocí menu Nástroje ~ Záznamy z formuláře do mřížky. Tato Mze ČR a Hydroprojekt CZ a.s. strana 14

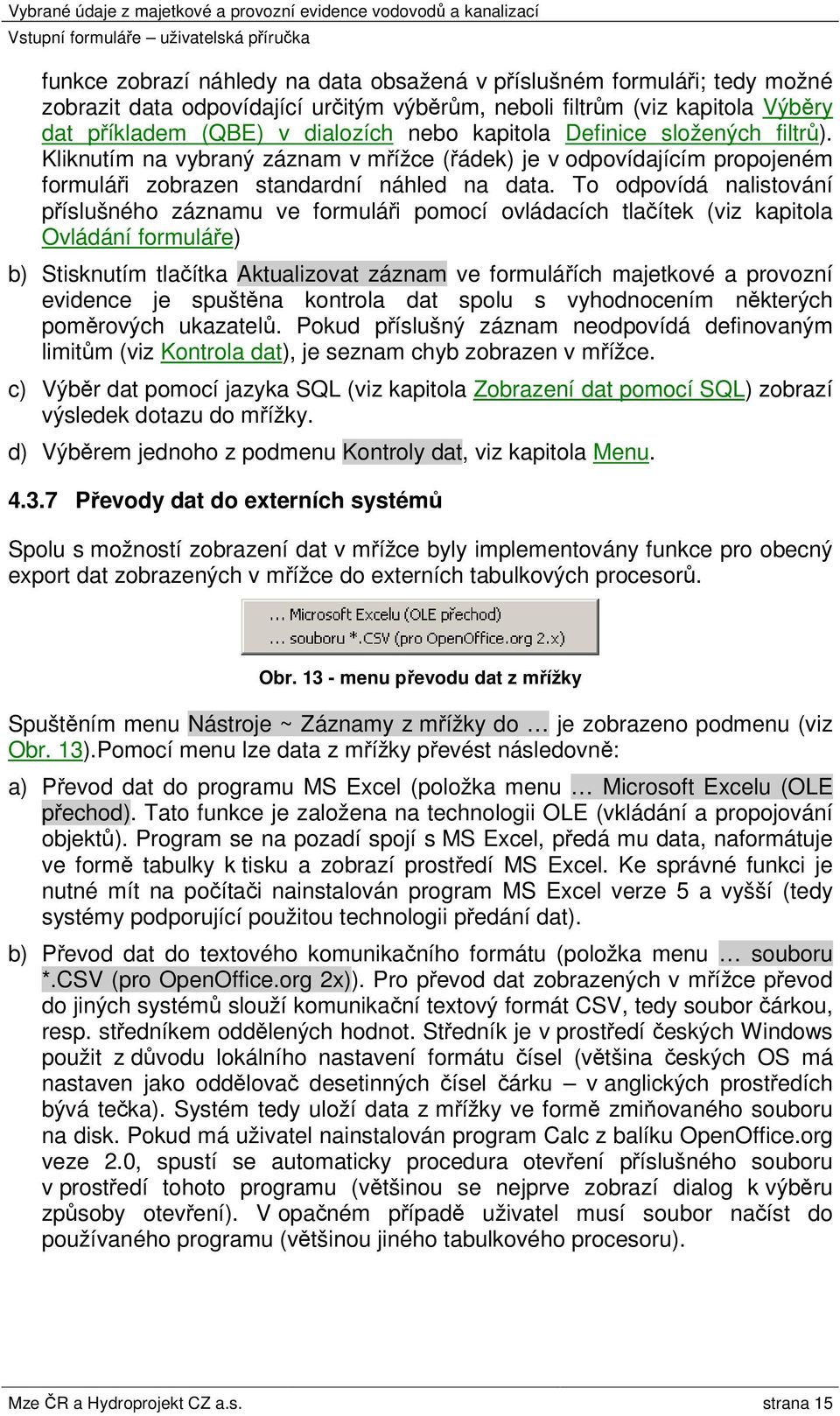

15 funkce zobrazí náhledy na data obsažená v příslušném formuláři; tedy možné zobrazit data odpovídající určitým výběrům, neboli filtrům (viz kapitola Výběry dat příkladem (QBE) v dialozích nebo kapitola Definice složených filtrů). Kliknutím na vybraný záznam v mřížce (řádek) je v odpovídajícím propojeném formuláři zobrazen standardní náhled na data. To odpovídá nalistování příslušného záznamu ve formuláři pomocí ovládacích tlačítek (viz kapitola Ovládání formuláře) b) Stisknutím tlačítka Aktualizovat záznam ve formulářích majetkové a provozní evidence je spuštěna kontrola dat spolu s vyhodnocením některých poměrových ukazatelů. Pokud příslušný záznam neodpovídá definovaným limitům (viz Kontrola dat), je seznam chyb zobrazen v mřížce. c) Výběr dat pomocí jazyka SQL (viz kapitola Zobrazení dat pomocí SQL) zobrazí výsledek dotazu do mřížky. d) Výběrem jednoho z podmenu Kontroly dat, viz kapitola Menu Převody dat do externích systémů Spolu s možností zobrazení dat v mřížce byly implementovány funkce pro obecný export dat zobrazených v mřížce do externích tabulkových procesorů. Obr menu převodu dat z mřížky Spuštěním menu Nástroje ~ Záznamy z mřížky do je zobrazeno podmenu (viz Obr. 13).Pomocí menu lze data z mřížky převést následovně: a) Převod dat do programu MS Excel (položka menu Microsoft Excelu (OLE přechod). Tato funkce je založena na technologii OLE (vkládání a propojování objektů). Program se na pozadí spojí s MS Excel, předá mu data, naformátuje ve formě tabulky k tisku a zobrazí prostředí MS Excel. Ke správné funkci je nutné mít na počítači nainstalován program MS Excel verze 5 a vyšší (tedy systémy podporující použitou technologii předání dat). b) Převod dat do textového komunikačního formátu (položka menu souboru *.CSV (pro OpenOffice.org 2x)). Pro převod dat zobrazených v mřížce převod do jiných systémů slouží komunikační textový formát CSV, tedy soubor čárkou, resp. středníkem oddělených hodnot. Středník je v prostředí českých Windows použit z důvodu lokálního nastavení formátu čísel (většina českých OS má nastaven jako oddělovač desetinných čísel čárku v anglických prostředích bývá tečka). Systém tedy uloží data z mřížky ve formě zmiňovaného souboru na disk. Pokud má uživatel nainstalován program Calc z balíku OpenOffice.org veze 2.0, spustí se automaticky procedura otevření příslušného souboru v prostředí tohoto programu (většinou se nejprve zobrazí dialog k výběru způsoby otevření). V opačném případě uživatel musí soubor načíst do používaného programu (většinou jiného tabulkového procesoru). Mze ČR a Hydroprojekt CZ a.s. strana 15

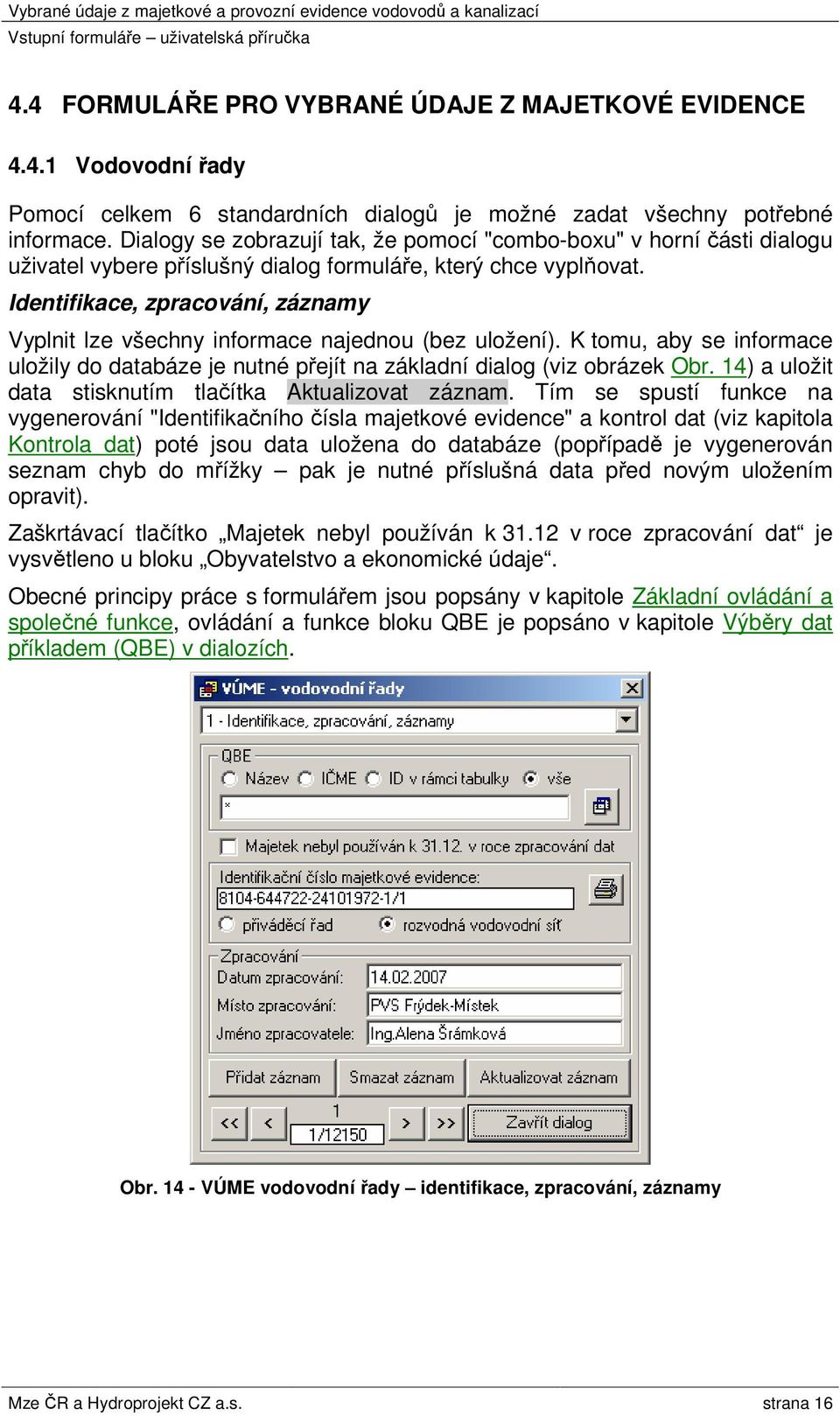

16 4.4 FORMULÁŘE PRO VYBRANÉ ÚDAJE Z MAJETKOVÉ EVIDENCE Vodovodní řady Pomocí celkem 6 standardních dialogů je možné zadat všechny potřebné informace. Dialogy se zobrazují tak, že pomocí "combo-boxu" v horní části dialogu uživatel vybere příslušný dialog formuláře, který chce vyplňovat. Identifikace, zpracování, záznamy Vyplnit lze všechny informace najednou (bez uložení). K tomu, aby se informace uložily do databáze je nutné přejít na základní dialog (viz obrázek Obr. 14) a uložit data stisknutím tlačítka Aktualizovat záznam. Tím se spustí funkce na vygenerování "Identifikačního čísla majetkové evidence" a kontrol dat (viz kapitola Kontrola dat) poté jsou data uložena do databáze (popřípadě je vygenerován seznam chyb do mřížky pak je nutné příslušná data před novým uložením opravit). Zaškrtávací tlačítko Majetek nebyl používán k v roce zpracování dat je vysvětleno u bloku Obyvatelstvo a ekonomické údaje. Obecné principy práce s formulářem jsou popsány v kapitole Základní ovládání a společné funkce, ovládání a funkce bloku QBE je popsáno v kapitole Výběry dat příkladem (QBE) v dialozích. Obr VÚME vodovodní řady identifikace, zpracování, záznamy Mze ČR a Hydroprojekt CZ a.s. strana 16

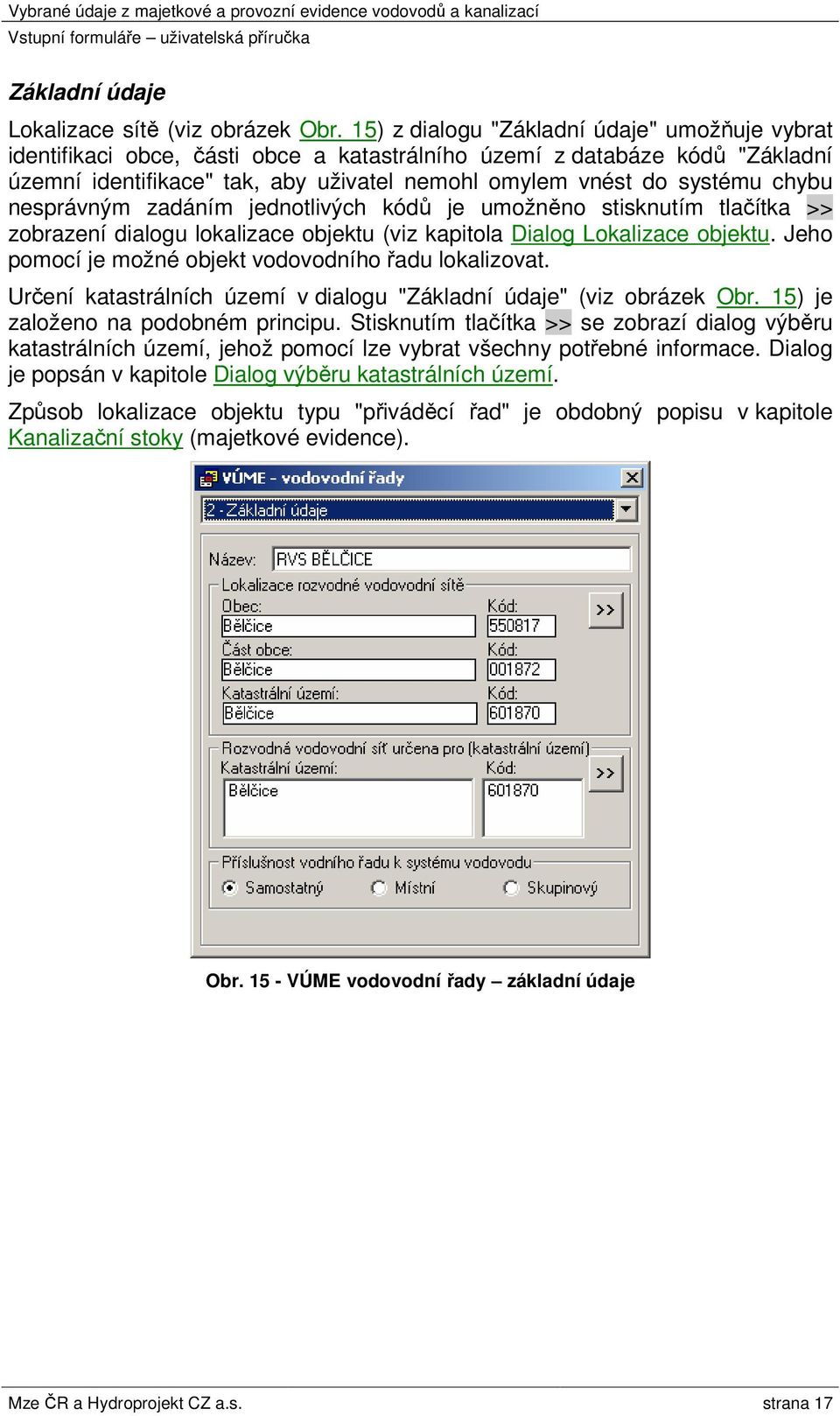

17 Základní údaje Lokalizace sítě (viz obrázek Obr. 15) z dialogu "Základní údaje" umožňuje vybrat identifikaci obce, části obce a katastrálního území z databáze kódů "Základní územní identifikace" tak, aby uživatel nemohl omylem vnést do systému chybu nesprávným zadáním jednotlivých kódů je umožněno stisknutím tlačítka >> zobrazení dialogu lokalizace objektu (viz kapitola Dialog Lokalizace objektu. Jeho pomocí je možné objekt vodovodního řadu lokalizovat. Určení katastrálních území v dialogu "Základní údaje" (viz obrázek Obr. 15) je založeno na podobném principu. Stisknutím tlačítka >> se zobrazí dialog výběru katastrálních území, jehož pomocí lze vybrat všechny potřebné informace. Dialog je popsán v kapitole Dialog výběru katastrálních území. Způsob lokalizace objektu typu "přiváděcí řad" je obdobný popisu v kapitole Kanalizační stoky (majetkové evidence). Obr VÚME vodovodní řady základní údaje Mze ČR a Hydroprojekt CZ a.s. strana 17

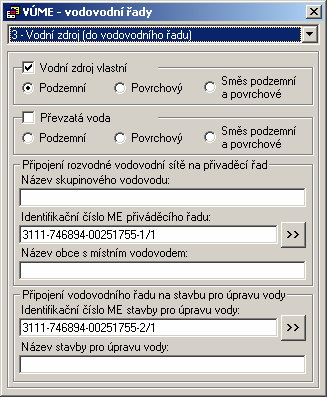

18 Vodní zdroj Část "Vodní zdroj (do vodovodního řadu)" pro objety typu "rozvodná vodovodní síť" vypadá jak je uvedeno na obrázku Obr. 16. Pro objekty typu "přiváděcí řad" zcela odpadá blok "Připojení rozvodné vodovodní sítě na přiváděcí řad". Pomocí tlačítek >> je možné vybrat příslušný objekt ze seznamu (pokud existuje záznam majetku v aktuální databázi). Obr VÚME - vodovodní řady vodní zdroj Mze ČR a Hydroprojekt CZ a.s. strana 18

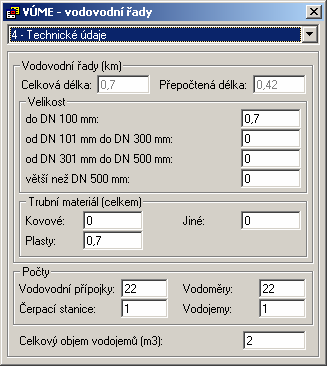

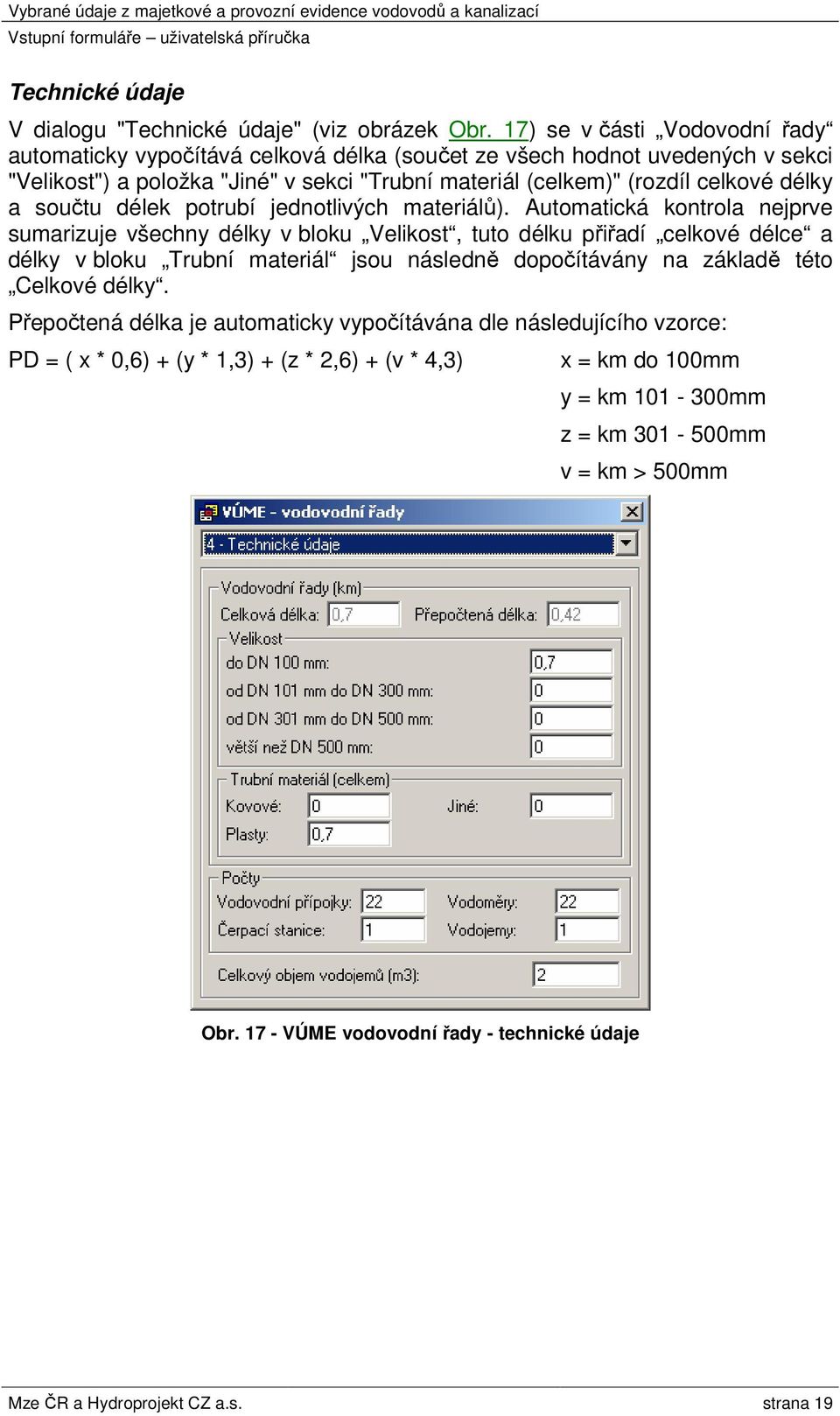

19 Technické údaje V dialogu "Technické údaje" (viz obrázek Obr. 17) se v části Vodovodní řady automaticky vypočítává celková délka (součet ze všech hodnot uvedených v sekci "Velikost") a položka "Jiné" v sekci "Trubní materiál (celkem)" (rozdíl celkové délky a součtu délek potrubí jednotlivých materiálů). Automatická kontrola nejprve sumarizuje všechny délky v bloku Velikost, tuto délku přiřadí celkové délce a délky v bloku Trubní materiál jsou následně dopočítávány na základě této Celkové délky. Přepočtená délka je automaticky vypočítávána dle následujícího vzorce: PD = ( x * 0,6) + (y * 1,3) + (z * 2,6) + (v * 4,3) x = km do 100mm y = km mm z = km mm v = km > 500mm Obr VÚME vodovodní řady - technické údaje Mze ČR a Hydroprojekt CZ a.s. strana 19

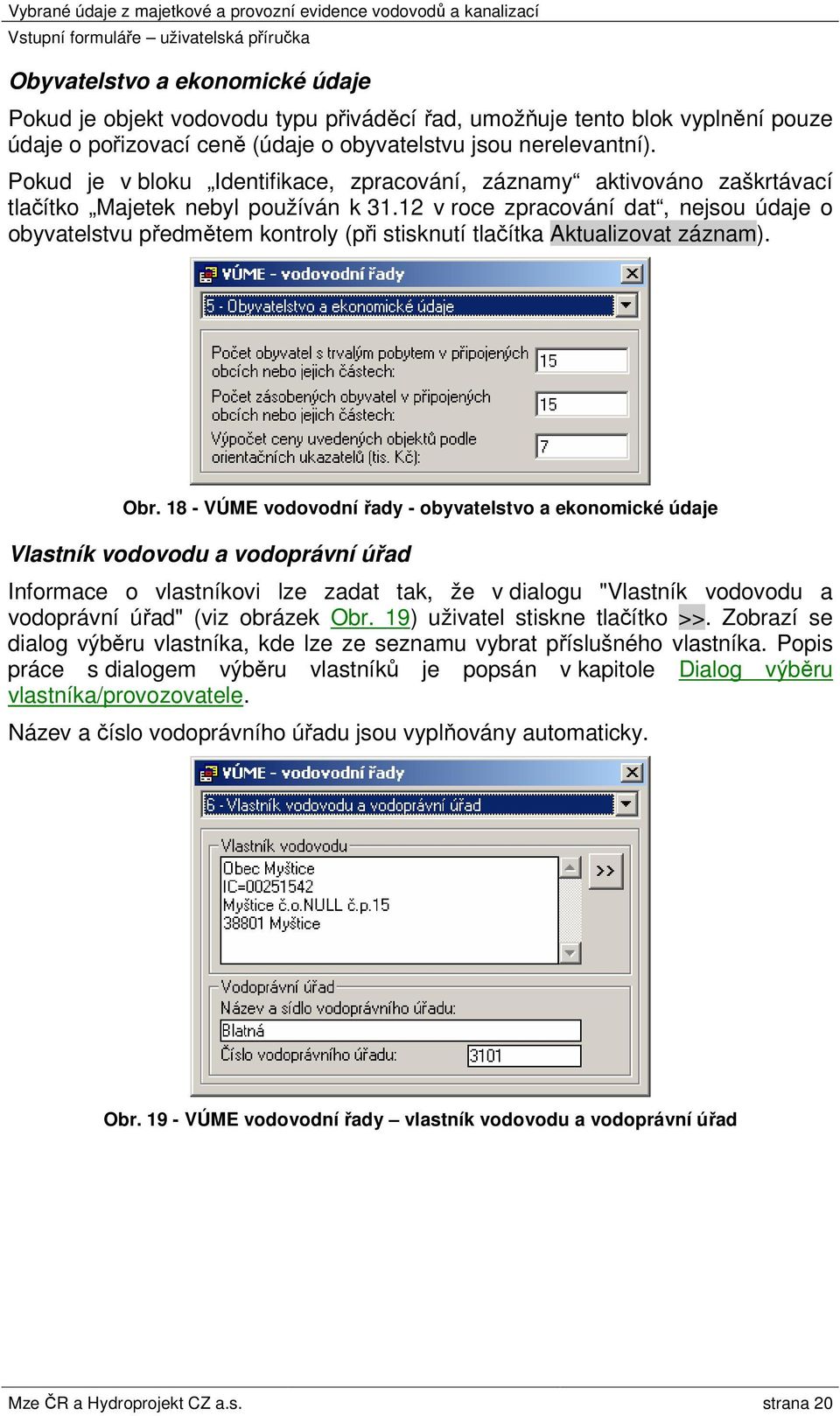

20 Obyvatelstvo a ekonomické údaje Pokud je objekt vodovodu typu přiváděcí řad, umožňuje tento blok vyplnění pouze údaje o pořizovací ceně (údaje o obyvatelstvu jsou nerelevantní). Pokud je v bloku Identifikace, zpracování, záznamy aktivováno zaškrtávací tlačítko Majetek nebyl používán k v roce zpracování dat, nejsou údaje o obyvatelstvu předmětem kontroly (při stisknutí tlačítka Aktualizovat záznam). Obr VÚME vodovodní řady - obyvatelstvo a ekonomické údaje Vlastník vodovodu a vodoprávní úřad Informace o vlastníkovi lze zadat tak, že v dialogu "Vlastník vodovodu a vodoprávní úřad" (viz obrázek Obr. 19) uživatel stiskne tlačítko >>. Zobrazí se dialog výběru vlastníka, kde lze ze seznamu vybrat příslušného vlastníka. Popis práce s dialogem výběru vlastníků je popsán v kapitole Dialog výběru vlastníka/provozovatele. Název a číslo vodoprávního úřadu jsou vyplňovány automaticky. Obr VÚME vodovodní řady vlastník vodovodu a vodoprávní úřad Mze ČR a Hydroprojekt CZ a.s. strana 20

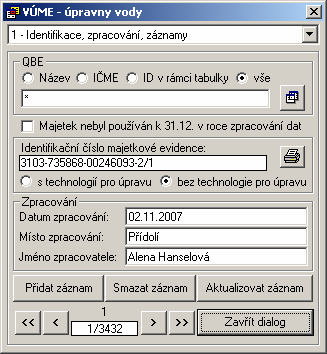

21 4.4.2 Stavby pro úpravu vody Pomocí celkem 7 standardních dialogů je možné zadat všechny potřebné informace. Dialogy se zobrazují tak, že pomocí "combo-boxu" v horní části dialogu uživatel vybere příslušný dialog formuláře, který chce vyplňovat. Identifikace, zpracování, záznamy Vyplnit lze všechny informace najednou (bez uložení). K tomu, aby se informace uložily do databáze je nutné přejít na základní dialog (viz obrázek Obr. 20) a uložit data stisknutím tlačítka Aktualizovat záznam. Tím se spustí funkce na vygenerování "Identifikačního čísla majetkové evidence" a kontrol dat (viz kapitola Kontrola dat) poté jsou data uložena do databáze (popřípadě je vygenerován seznam chyb do mřížky pak je nutné příslušná data před novým uložením opravit). Zaškrtávací tlačítko Majetek nebyl používán k v roce zpracování dat je vysvětleno u bloku Obyvatelstvo a ekonomické údaje. Obecné principy práce s formulářem jsou popsány v kapitole Základní ovládání a společné funkce, ovládání a funkce bloku QBE je popsáno v kapitole Výběry dat příkladem (QBE) v dialozích. Obr VÚME úpravny vody - identifikace, zpracování, záznamy Mze ČR a Hydroprojekt CZ a.s. strana 21

22 Základní údaje Určení lokality (viz obrázek Obr. 21) z dialogu "Základní údaje" umožňuje vybrat identifikaci obce, části obce a katastrálního území z databáze kódů "Základní územní identifikace" tak, aby uživatel nemohl omylem vnést do systému chybu nesprávným zadáním jednotlivých kódů stisknutím tlačítka >> se zobrazí dialog lokalizace objektu (viz kapitola Dialog Lokalizace objektu. Jeho pomocí je možné objekt vodovodního řadu lokalizovat. Určení katastrálních území v dialogu "Základní údaje" (viz obrázek Obr. 21) je založeno na podobném principu. Stisknutím tlačítka >> se zobrazí dialog výběru katastrálních území, jehož pomocí lze vybrat všechny potřebné informace. Dialog je popsán v kapitole Dialog výběru katastrálních území. Obr VÚME úpravny vody - základní údaje Mze ČR a Hydroprojekt CZ a.s. strana 22

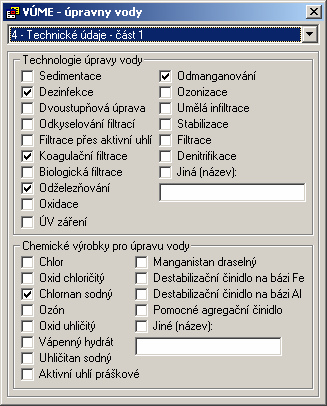

23 Vodní zdroj V části "Vodní zdroj (surová voda)" lze vybrat mezi zdrojem podzemní voda, vodní tok nebo vodní nádrž. Technické údaje Obr VÚME úpravny vody - vodní zdroj Dialog "Technické údaje", resp. jeho 1. část pro objekty typu "s technologií pro úpravu vody" je uvedena na obrázku Obr. 23. Pro objekty typu "bez technologie pro úpravu vody" je blok "Technologie úpravy vody" zcela nepřístupný a v bloku "Chemické výrobky pro úpravu vody" jsou k dispozici volby "Chlor", "Oxid chloričitý", "Chlornan sodný" a "Ozón". Obr VÚME úpravny vody - technické údaje část 1 Mze ČR a Hydroprojekt CZ a.s. strana 23

24 Na Obr. 24 je zobrazena druhá část technických údajů pro objekty typu "s technologií pro úpravu vody". Pro objekty typu "bez technologie pro úpravu vody" není v sekci "Kapacitní údaje" není dostupná položka "Projektovaná kapacita úpravny vody", ale objevuje se Využitelná kapacita zdrojů (l/s) a Z toho podzemní (l/s). Obr VÚME úpravny vody - technické údaje část 2 Obyvatelstvo a ekonomické údaje Pokud je v bloku Identifikace, zpracování, záznamy aktivováno zaškrtávací tlačítko Majetek nebyl používán k v roce zpracování dat, nejsou údaje o obyvatelstvu předmětem kontroly (při stisknutí tlačítka Aktualizovat záznam). Obr VÚME úpravny vody - obyvatelstvo a ekonomické údaje Mze ČR a Hydroprojekt CZ a.s. strana 24

25 Vlastník úpravny vody a vodoprávní úřad Informace o vlastníkovi lze zadat tak, že v dialogu "Vlastník úpravny vody a vodoprávní úřad" (viz obrázek Obr. 26) uživatel stiskne tlačítko >>. Zobrazí se dialog výběru vlastníka, kde lze ze seznamu vybrat příslušného vlastníka. Popis práce s dialogem výběru vlastníků je popsán v kapitole Dialog výběru vlastníka/provozovatele. Název a číslo vodoprávního úřadu jsou vyplňovány automaticky. Obr VÚME úpravny vody - vlastník a vodoprávní úřad Mze ČR a Hydroprojekt CZ a.s. strana 25

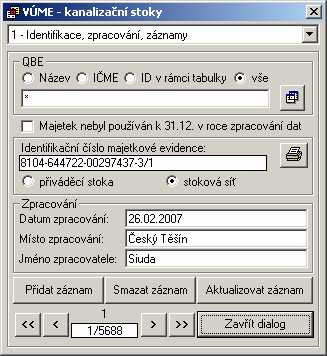

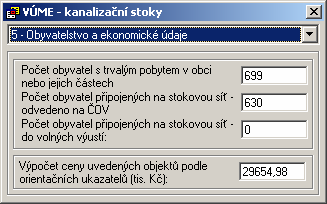

26 4.4.3 Kanalizační stoky Pomocí celkem 6 standardních dialogů je možné zadat všechny potřebné informace. Dialogy se zobrazují tak, že pomocí "combo-boxu" v horní části dialogu uživatel vybere příslušný dialog formuláře, který chce vyplňovat. Identifikace, zpracování, záznamy Vyplnit lze všechny informace najednou (bez uložení). K tomu, aby se informace uložily do databáze je nutné přejít na základní dialog (viz obrázek Obr. 27) a uložit data stisknutím tlačítka Aktualizovat záznam. Tím se spustí funkce na vygenerování "Identifikačního čísla majetkové evidence" a kontrol dat (viz kapitola Kontrola dat) poté jsou data uložena do databáze (popřípadě je vygenerován seznam chyb do mřížky pak je nutné příslušná data před novým uložením opravit). Zaškrtávací tlačítko Majetek nebyl používán k v roce zpracování dat je vysvětleno u bloku Obyvatelstvo a ekonomické údaje. Obecné principy práce s formulářem jsou popsány v kapitole Základní ovládání a společné funkce, ovládání a funkce bloku QBE je popsáno v kapitole Výběry dat příkladem (QBE) v dialozích. Obr VÚME kanalizační stoky - identifikace, zpracování, záznamy Mze ČR a Hydroprojekt CZ a.s. strana 26

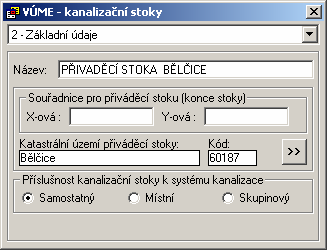

27 Základní údaje Určení lokalizace pro objekt typu "přiváděcí stoka" (katastrálního území) v dialogu "Základní údaje" (viz obrázek Obr. 28) je založeno na podobném principu. Stisknutím tlačítka >> se zobrazí dialog výběru katastrálních území, jehož pomocí lze vybrat všechny potřebné informace. Dialog je popsán v kapitole Dialog výběru katastrálních území. Způsob lokalizace objektu typu "stoková síť" je obdobný popisu v kapitole Vodovodní řady (majetkové evidence). Obr VÚME kanalizační stoky - základní údaje Mze ČR a Hydroprojekt CZ a.s. strana 27

28 Vypouštění odpadních vod a napojení na ČOV V dialogu "Vypouštění odpadních vod nebo napojení na ČOV" se vyplňují příslušná data v závislosti na volbě: do vodního recipientu bez čištění, napojení na ČOV ve stejném katastrálním území, napojení na ČOV v jiném katastrálním území. Pomocí tlačítka >> lze zobrazit seznam majetků ČOV v dané databázi a vybrat správný záznam. Hodnotu IČME lze případně ručně editovat. Obr VÚME kanalizační stoky - vypouštění odpadních vod, připojení na ĆOV Obyvatelstvo a ekonomické údaje Pokud je objekt vodovodu typu přiváděcí řad (na Obr. 30 je zobrazen dialog pro rozvodnou vodovodní síť), umožňuje tento blok vyplnění pouze údaje o pořizovací ceně (údaje o obyvatelstvu jsou nerelevantní). Pokud je v bloku Identifikace, zpracování, záznamy aktivováno zaškrtávací tlačítko Majetek nebyl používán k v roce zpracování dat, nejsou údaje o obyvatelstvu předmětem kontroly (při stisknutí tlačítka Aktualizovat záznam). Obr VÚME kanalizační stoky - obyvatelstvo a ekonomické údaje Mze ČR a Hydroprojekt CZ a.s. strana 28

29 Technické údaje V dialogu "Technické údaje" (na Obr. 31 je zobrazen dialog) se celková délka kanalizační stoky vyhodnocuje jako součet jednotlivých položek ze sekce "Profily kanalizačních stok". Položka "Jiné" v sekci "Materiál (celkem)" je rozdílem celkové délky a součtu zbylých položek v sekci "Materiál (celkem)". Pro objekty typu přiváděcí stoka je nepřístupný blok Druh stokové sítě a položka Kanalizační přípojky. Obr VÚME kanalizační stoky - technické údaje Mze ČR a Hydroprojekt CZ a.s. strana 29

30 Vlastník úpravny vody a vodoprávní úřad Informace o vlastníkovi lze zadat tak, že v dialogu "Vlastník vodovodu a vodoprávní úřad" (viz obrázek Obr. 32) uživatel stiskne tlačítko >>. Zobrazí se dialog výběru vlastníka, kde lze ze seznamu vybrat příslušného vlastníka. Popis práce s dialogem výběru vlastníků je popsán v kapitole Dialog výběru vlastníka/provozovatele. Název a číslo vodoprávního úřadu jsou vyplňovány automaticky. Obr VÚME kanalizační stoky - vlastník a vodoprávní úřad Mze ČR a Hydroprojekt CZ a.s. strana 30

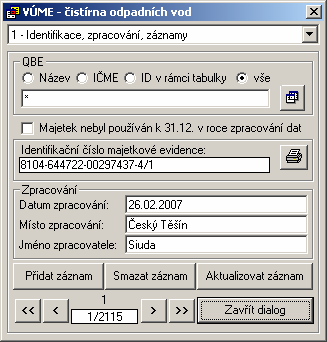

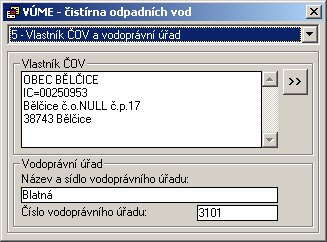

31 4.4.4 Čistírny odpadních vod Pomocí celkem 5 standardních dialogů je možné zadat všechny potřebné informace. Dialogy se zobrazují tak, že pomocí "combo-boxu" v horní části dialogu uživatel vybere příslušný dialog formuláře, který chce vyplňovat. Identifikace, zpracování, záznamy Vyplnit lze všechny informace najednou (bez uložení). K tomu, aby se informace uložily do databáze je nutné přejít na základní dialog (viz obrázek Obr. 33) a uložit data stisknutím tlačítka Aktualizovat záznam. Tím se spustí funkce na vygenerování "Identifikačního čísla majetkové evidence" a kontrol dat (viz kapitola Kontrola dat) poté jsou data uložena do databáze (popřípadě je vygenerován seznam chyb do mřížky pak je nutné příslušná data před novým uložením opravit). Zaškrtávací tlačítko Majetek nebyl používán k v roce zpracování dat je vysvětleno u bloku Obyvatelstvo a ekonomické údaje. Obecné principy práce s formulářem jsou popsány v kapitole Základní ovládání a společné funkce, ovládání a funkce bloku QBE je popsáno v kapitole Výběry dat příkladem (QBE) v dialozích. Obr VÚME ČOV - identifikace, zpracování, záznamy Mze ČR a Hydroprojekt CZ a.s. strana 31

32 Základní údaje Lokalizace ČOV (viz obrázek Obr. 34) z dialogu "Základní údaje" umožňuje vybrat identifikaci obce, části obce a katastrálního území z databáze kódů "Základní územní identifikace" tak, aby uživatel nemohl omylem vnést do systému chybu nesprávným zadáním jednotlivých kódů stisknutím tlačítka >> se zobrazí dialog lokalizace objektu (viz kapitola Dialog Lokalizace objektu). Jeho pomocí je možné objekt vodovodního řadu lokalizovat. Určení katastrálních území v dialogu "Základní údaje" (viz obrázek Obr. 34) je založeno na podobném principu. Stisknutím tlačítka >> se zobrazí dialog výběru katastrálních území, jehož pomocí lze vybrat všechny potřebné informace. Dialog je popsán v kapitole Dialog výběru katastrálních území. Obr VÚME ČOV - základní údaje Mze ČR a Hydroprojekt CZ a.s. strana 32

33 Vypouštění odpadních vod, obyvatelstvo a ekonomické údaje Pokud je v bloku Identifikace, zpracování, záznamy aktivováno zaškrtávací tlačítko Majetek nebyl používán k v roce zpracování dat, nejsou údaje o obyvatelstvu předmětem kontroly (při stisknutí tlačítka Aktualizovat záznam). Obr VÚME ČOV - vypouštění odpadních vod, obyvatelstvo a ekonomické údaje Vlastník ČOV a vodoprávní úřad Informace o vlastníkovi lze zadat tak, že v dialogu "Vlastník vodovodu a vodoprávní úřad" (viz obrázek Obr. 36) uživatel stiskne tlačítko >>. Zobrazí se dialog výběru vlastníka, kde lze ze seznamu vybrat příslušného vlastníka. Popis práce s dialogem výběru vlastníků je popsán v kapitole Dialog výběru vlastníka/provozovatele. Název a číslo vodoprávního úřadu jsou vyplňovány automaticky. Obr VÚME ČOV - vlastník a vodoprávní úřad Mze ČR a Hydroprojekt CZ a.s. strana 33

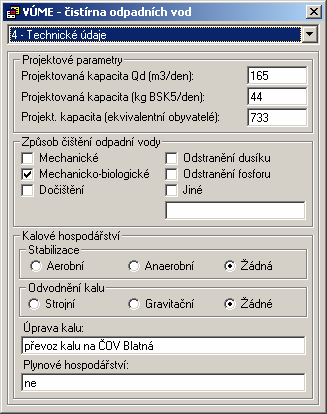

34 Technické údaje Obr VÚME ČOV - technické údaje Mze ČR a Hydroprojekt CZ a.s. strana 34

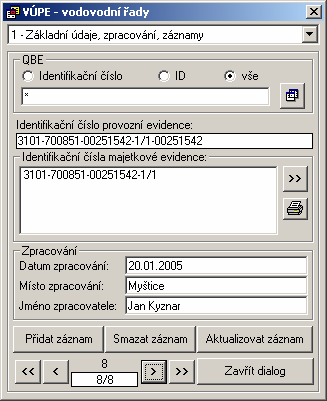

35 4.5 FORMULÁŘE PRO VYBRANÉ ÚDAJE Z PROVOZNÍ EVIDENCE Vodovodní řady Pomocí celkem 5 standardních dialogů je možné zadat všechny potřebné informace. Dialogy se zobrazují tak, že pomocí "combo-boxu" v horní části dialogu uživatel vybere příslušný dialog formuláře, který chce vyplňovat. Základní údaje, zpracování, záznamy Vyplnit lze všechny informace najednou (bez uložení). K tomu, aby se informace uložily do databáze je nutné přejít na základní dialog "Základní údaje, zpracování, záznamy" (viz obrázek Obr. 38) a uložit data stisknutím tlačítka Aktualizovat záznam. Tím se spustí funkce na vygenerování "Identifikačního čísla provozní evidence" a kontrol dat (viz kapitola Kontrola dat) poté jsou data uložena do databáze (popřípadě je vygenerován seznam chyb do mřížky pak je nutné příslušná data před novým uložením opravit). Obecné principy práce s formulářem jsou popsány v kapitole Základní ovládání a společné funkce, ovládání a funkce bloku QBE je popsáno v kapitole Výběry dat příkladem (QBE) v dialozích. Obr VÚPE vodovodní řady - základní údaje, zpracování, záznamy Výběr příslušných provozovaných objektů, resp. jejich "Identifikačních čísel majetkové evidence" se provádí zobrazením dialogu výběru objektů pro provozování. Stisknutím tlačítka >> se zobrazí uvedený dialog v němž uživatel vybere provozované objekty (jeden nebo více). Princip práce s dialogem je popsán v kapitole Dialog výběru objektů pro provozování. Mze ČR a Hydroprojekt CZ a.s. strana 35

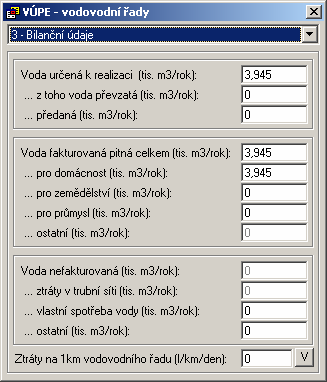

36 Další možností vložení identifikačního čísla provozovaného majetku (IČME) je stisknutí tlačítka INSERT na klávesnici po označení "list-boxu" "Identifikační čísla majetkové evidence". Následně se objeví vstupní dialog, do kterého je možné zapsat příslušné IČME. POZOR: První IČME se musí vyplnit z databáze (stisknutím tlačítka >>) neboť se podle něj vyplňují informace o vlastníkovi v tomto formuláři (ten tedy také musí být vyplněn v databázi, viz kapitola Seznamy vlastníků a provozovatelů). Bilanční údaje V dialogu "Bilanční údaje" se z rozdílu "Vody určené k realizaci" a "Vody fakturované" automaticky dopočte "Voda nefakturovaná". V jednotlivých sekcích se také dopočítávají položky v bloku fakturované vody je to položka ostatní a v bloku nefakturované vody se jedná o položku ztráty v trubní síti. Pomocí tlačítka V se spustí výpočet ztrát dle údajů dostupných v dané tabulce. Obr VÚPE vodovodní řady - bilanční údaje Mze ČR a Hydroprojekt CZ a.s. strana 36

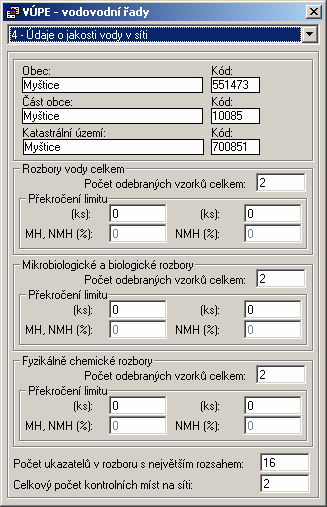

37 Údaje o jakosti vody v síti Lokalizace vodovodního řadu (viz obrázek Obr. 40) z části "Údaje o jakosti v síti" umožňuje vybrat identifikaci obce, části obce a katastrálního území z databáze kódů "Základní územní identifikace" tak, aby uživatel nemohl omylem vnést do systému chybu nesprávným zadáním jednotlivých kódů stisknutím tlačítka >> se zobrazí dialog Lokalizace objektu (viz kapitola Dialog Lokalizace objektu). Jeho pomocí je možné objekt vodovodního řadu lokalizovat. V části "Rozbory vody" se automaticky počítají procenta nevyhovujících vzorků poměrem počtu vzorků, ve kterých byl překročen limit alespoň v jednom sledovaném parametru a celkového počtu vzorků. Obr VÚPE vodovodní řady - údaje o jakosti vody Mze ČR a Hydroprojekt CZ a.s. strana 37

38 Obyvatelstvo a ekonomické údaje Obr VÚPE vodovodní řady - obyvatelstvo a ekonomické údaje Vlastník, provozovatel a vodoprávní úřad Informace o vlastníkovi jsou v aktuální verzi programu je automaticky vyplněny dle prvního zadaného (primárního) majetku provozního celku. Obr VÚPE vodovodní řady - vlastník, provozovatel a vodoprávní úřad Informace o provozovateli lze zadat tak, že v dialogu "Vlastník, provozovatel a vodoprávní úřad" (viz obrázek Obr. 42) uživatel stiskne tlačítko >> v příslušné sekci. Zobrazí se dialog výběru provozovatele, kde lze ze seznamu vybrat příslušného provozovatele. Popis práce s dialogem výběru provozovatelů je popsán v kapitole Dialog výběru vlastníka/provozovatele. Název a číslo vodoprávního úřadu jsou vyplňovány automaticky. Mze ČR a Hydroprojekt CZ a.s. strana 38

39 4.5.2 Stavby pro úpravu vody Pomocí celkem 4 standardních dialogů je možné zadat všechny potřebné informace. Dialogy se zobrazují tak, že pomocí "combo-boxu" v horní části dialogu uživatel vybere příslušný dialog formuláře, který chce vyplňovat. Základní údaje, zpracování, záznamy Vyplnit lze všechny informace najednou (bez uložení). K tomu, aby se informace uložily do databáze je nutné přejít na základní dialog "Základní údaje, zpracování, záznamy" (viz obrázek Obr. 43) a uložit data stisknutím tlačítka Aktualizovat záznam. Tím se spustí funkce na vygenerování "Identifikačního čísla provozní evidence" a kontrol dat (viz kapitola Kontrola dat) poté jsou data uložena do databáze (popřípadě je vygenerován seznam chyb do mřížky pak je nutné příslušná data před novým uložením opravit). Obecné principy práce s formulářem jsou popsány v kapitole Základní ovládání a společné funkce, ovládání a funkce bloku QBE je popsáno v kapitole Výběry dat příkladem (QBE) v dialozích. Výběr příslušného provozovaného objektu, resp. jeho "Identifikační číslo majetkové evidence" se provádí zobrazením dialogu výběru objektů pro provozování. Stisknutím tlačítka >> se zobrazí uvedený dialog v němž uživatel vybere provozovaný objekt. Princip práce s dialogem je popsán v kapitole Dialog výběru objektů pro provozování. Obr VÚPE stavby pro úpravu vody - základní údaje, zpracování, záznamy POZOR: Podle identifikačního čísla majetkové evidence se vyplňují informace o vlastníkovi v tomto formuláři (ten tedy také musí být vyplněn v databázi, viz kapitola Seznamy vlastníků a provozovatelů). Mze ČR a Hydroprojekt CZ a.s. strana 39

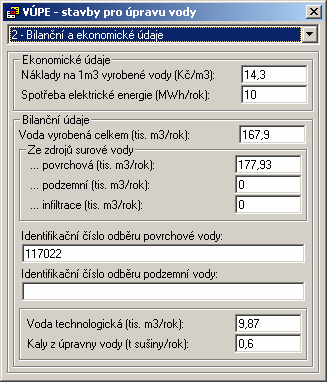

40 Bilanční a ekonomické údaje Údaje z posledního bloku (voda technologická a kaly z úpravny vody) se vyplňují pouze pro objekty typu s technologií pro úpravu. Obr VÚPE stavby pro úpravu vody - bilanční a ekonomické údaje Mze ČR a Hydroprojekt CZ a.s. strana 40

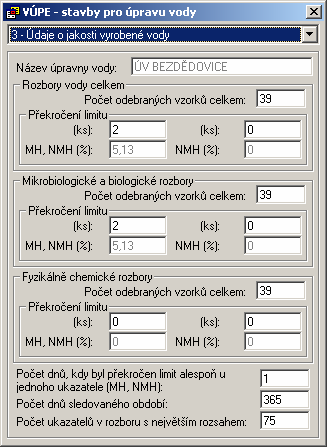

41 Údaje o jakosti vody Název úpravny vody je automaticky vyplněn ze zadaného/zvoleného majetku (viz šedivý text na obrázku Obr. 45). V části "Rozbory vody" se automaticky počítají procenta nevyhovujících vzorků poměrem počtu vzorků, ve kterých byl překročen limit alespoň v jednom sledovaném parametru a celkového počtu vzorků. Obr VÚPE stavby pro úpravu vody - údaje o jakosti vody v síti Mze ČR a Hydroprojekt CZ a.s. strana 41

42 Vlastník, provozovatel a vodoprávní úřad Informace o vlastníkovi jsou v aktuální verzi programu je automaticky vyplněny dle prvního zadaného (primárního) majetku provozního celku. Informace o provozovateli lze zadat tak, že v dialogu "Vlastník, provozovatel a vodoprávní úřad" (viz obrázek Obr. 46) uživatel stiskne tlačítko >> v příslušné sekci. Zobrazí se dialog výběru provozovatele, kde lze ze seznamu vybrat příslušného provozovatele. Popis práce s dialogem výběru provozovatelů je popsán v kapitole Dialog výběru vlastníka/provozovatele. Název a číslo vodoprávního úřadu jsou vyplňovány automaticky. Obr VÚPE stavby pro úpravu vody - vlastník, provozovatel a vodoprávní úřad Mze ČR a Hydroprojekt CZ a.s. strana 42

43 4.5.3 Kanalizační stoky Pomocí celkem 5 standardních dialogů je možné zadat všechny potřebné informace. Dialogy se zobrazují tak, že pomocí "combo-boxu" v horní části dialogu uživatel vybere příslušný dialog formuláře, který chce vyplňovat. Vyplnit lze všechny informace najednou (bez uložení). K tomu, aby se informace uložily do databáze je nutné přejít na základní dialog "Základní údaje, zpracování, záznamy" (viz obrázek Obr. 47) a uložit data stisknutím tlačítka Aktualizovat záznam. Tím se spustí funkce na vygenerování "Identifikačního čísla provozní evidence" a kontrol dat (viz kapitola Kontrola dat) poté jsou data uložena do databáze (popřípadě je vygenerován seznam chyb do mřížky pak je nutné příslušná data před novým uložením opravit). Obecné principy práce s formulářem jsou popsány v kapitole Základní ovládání a společné funkce, ovládání a funkce bloku QBE je popsáno v kapitole Výběry dat příkladem (QBE) v dialozích. Obr VÚPE kanalizační stoky - základní údaje, zpracování, záznamy Výběr příslušných provozovaných objektů, resp. jejich "Identifikačního čísla majetkové evidence" se provádí zobrazením dialogu výběru objektů pro provozování. Stisknutím tlačítka >> se zobrazí uvedený dialog, v němž uživatel vybere provozované objekty (jeden nebo více). Princip práce je popsán v kapitole Dialog výběru objektů pro provozování. Další možností vložení identifikačního čísla provozovaného majetku (IČME) je stisknutí tlačítka INSERT na klávesnici po označení "list-boxu" "Identifikační čísla majetkové evidence". Následně se objeví vstupní dialog, do kterého je možné zapsat příslušné IČME. Mze ČR a Hydroprojekt CZ a.s. strana 43

44 POZOR: První IČME se musí vyplnit z databáze (stisknutím tlačítka >>) neboť se podle něj vyplňují informace o vlastníkovi v tomto formuláři (ten tedy také musí být vyplněn v databázi, viz kapitola Seznamy vlastníků a provozovatelů). Obyvatelstvo, napojení na ČOV a ekonomické údaje Obr VÚPE kanalizační stoky - obyvatelstvo, napojení na ČOV, ekonomické údaje Mze ČR a Hydroprojekt CZ a.s. strana 44

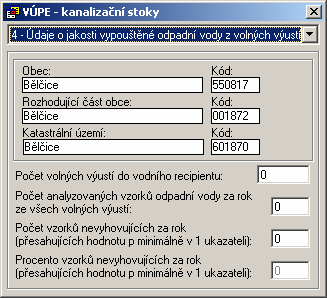

45 Údaje o jakosti vypouštěné odpadní vody z volných výustí Lokalizace kanalizační stoky (viz obrázek Obr. 49) z dialogu "Údaje o jakosti v síti v síti" je automaticky vybrána z primárního (prvního vybraného) majetku provozního celku. Obr VÚPE kanalizační stoky - údaje o jakosti vody Údaje o překročení limitů (viz obrázek Obr. 49) z dialogu "Údaje o jakosti v síti" udávají hodnoty platné pro všechny volné výustě. Mze ČR a Hydroprojekt CZ a.s. strana 45

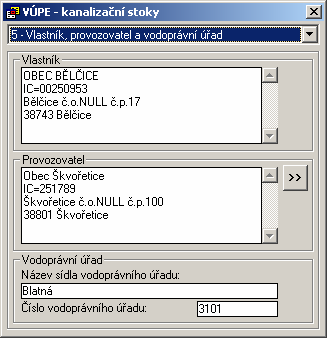

46 Vlastník, provozovatel a vodoprávní úřad Informace o vlastníkovi jsou v aktuální verzi programu je automaticky vyplněny dle prvního zadaného (primárního) majetku provozního celku. Informace o provozovateli lze zadat tak, že v dialogu "Vlastník, provozovatel a vodoprávní úřad" (viz obrázek Obr. 50) uživatel stiskne tlačítko >> v příslušné sekci. Zobrazí se dialog výběru provozovatele, kde lze ze seznamu vybrat příslušného provozovatele. Popis práce s dialogem výběru provozovatelů je popsán v kapitole Dialog výběru vlastníka/provozovatele. Název a číslo vodoprávního úřadu jsou vyplňovány automaticky. Obr VÚPE kanalizační stoky - vlastník, provozovatel, vodoprávní úřad Mze ČR a Hydroprojekt CZ a.s. strana 46

47 Bilanční údaje V bloku vypouštěné odpadní vody do stokové sítě musí být položka celkem součtem položek z toho splaškové a z toho průmyslové. Identifikační čísla vypouštění jednotlivých volných výustí se vkládají do seznamu v dolní části dialogu (viz obrázek Obr. 51). Po kliknutí myší do seznamu lze pomocí stisknutí klávesy INSERT vložit záznam (objeví se standardní vstupní dialog Windows a pomocí stisknutí klávesy DELETE záznam smazat (záznam musí být vybraný). Obr VÚPE kanalizační stoky - bilanční údaje Mze ČR a Hydroprojekt CZ a.s. strana 47

48 4.5.4 Čistírny odpadních vod Pomocí celkem 5 standardních dialogů je možné zadat všechny potřebné informace. Dialogy se zobrazují tak, že pomocí "combo-boxu" v horní části dialogu uživatel vybere příslušný dialog formuláře, který chce vyplňovat. Základní údaje, zpracování, záznamy Vyplnit lze všechny informace najednou (bez uložení). K tomu, aby se informace uložily do databáze je nutné přejít na základní dialog "Základní údaje, zpracování, záznamy" (viz obrázek Obr. 52) a uložit data stisknutím tlačítka Aktualizovat záznam. Tím se spustí funkce na vygenerování "Identifikačního čísla provozní evidence" a kontrol dat (viz kapitola Kontrola dat) poté jsou data uložena do databáze (popřípadě je vygenerován seznam chyb do mřížky pak je nutné příslušná data před novým uložením opravit). Obecné principy práce s formulářem jsou popsány v kapitole Základní ovládání a společné funkce, ovládání a funkce bloku QBE je popsáno v kapitole Výběry dat příkladem (QBE) v dialozích. Obr VÚPE ČOV - základní údaje, zpracování, záznamy Výběr příslušného provozovaného objektu, resp. jeho "Identifikační číslo majetkové evidence" se provádí zobrazením dialogu výběru objektů pro provozování. Stisknutím tlačítka >> se zobrazí uvedený dialog v němž uživatel vybere provozovaný objekt (v tomto případě jen jeden). Princip práce je popsán v kapitole Dialog výběru objektů pro provozování. POZOR: Podle identifikačního čísla majetkové evidence se vyplňují informace o vlastníkovi v tomto formuláři (ten tedy také musí být vyplněn v databázi, viz kapitola Seznamy vlastníků a provozovatelů). Mze ČR a Hydroprojekt CZ a.s. strana 48

49 Obyvatelstvo, ekonomické údaje a jakost vody Údaje z bloku Obyvatelstvo spolu s názvem ČOV jsou automaticky vyplněny z majetkové evidence zadaného majetku. Údaje o překročení limitů (viz obrázek Obr. 53) z dialogu "Obyvatelstvo, ekonomické údaje a údaje o jakosti vody" se vyplňují pouze z hlediska počtů. Procento a název je vyplněn automaticky. Obr VÚPE ČOV - obyvatelstvo, ekonomické údaje, údaje o jakosti vody Mze ČR a Hydroprojekt CZ a.s. strana 49

50 Bilanční údaje Bilanční údaje jsou rozděleny na dvě části. V 1. části bilančních údajů (obrázek Obr. 54) jsou sumarizovány údaje týkající se odpadní vody přitékající na ČOV. Položka celkem z bloku Čištěné odpadní vody je vyplňována automaticky a je součtem splaškových, srážkových a průmyslových a ostatních vod. Obr VÚPE ČOV - bilanční údaje 1. část Tlačítko >> u položky BSK5 (t/rok) spouští výpočet počtu ekvivalentních obyvatel na ČOV dle známého vztahu 1EO=60g BSK5/osobu/den. Stisknutím tlačítka je přepočten počet EO a vypočtená hodnota nahradí stávající hodnotu v bloku Obyvatelstvo (viz Obr. 53). Mze ČR a Hydroprojekt CZ a.s. strana 50

51 Ve 2. části bilančních údajů (Obr. 55) sou sumarizována data po procesu čištění odpadních vod na ČOV. Obr VÚPE ČOV - bilanční údaje 2. část Mze ČR a Hydroprojekt CZ a.s. strana 51

52 Vlastník, provozovatel a vodoprávní úřad Informace o vlastníkovi jsou v aktuální verzi programu je automaticky vyplněny dle prvního zadaného (primárního) majetku provozního celku. Informace o provozovateli lze zadat tak, že v dialogu "Vlastník, provozovatel a vodoprávní úřad" (viz obrázek Obr. 56) uživatel stiskne tlačítko >> v příslušné sekci. Zobrazí se dialog výběru provozovatele, kde lze ze seznamu vybrat příslušného provozovatele. Popis práce s dialogem výběru provozovatelů je popsán v kapitole Dialog výběru vlastníka/provozovatele. Název a číslo vodoprávního úřadu jsou vyplňovány automaticky. Obr VÚPE ČOV - vlastník, provozovatel, vodoprávní úřad Mze ČR a Hydroprojekt CZ a.s. strana 52

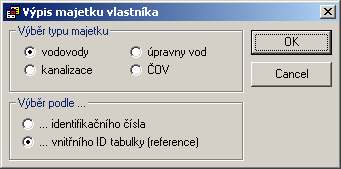

53 4.6 VÝBĚRY DAT Výběry dat příkladem (QBE) v dialozích V horní části každého dialogu majetkové a provozní evidence a vlastníka nebo provozovatele se nachází blok pro omezení výběru dat v rámci příslušného formuláře (viz obrázek Obr. 57). Obr blok dotazu příkladem (QBE) Podle zadané položky zadaného textu je kliknutím na tlačítko omezeno množství dat zobrazených v dialogu. Na příkladu na Obr. 57 jsou z tabulky majetkové evidence vodovodů vybrány všechny záznamy, které ve svém názvu obsahují znaky RVS. Hvězdičky zleva i zprava znamenají, že zadané slovo se může vyskytovat kdekoliv v prohledávaném textu (v příkladě Název) Zobrazení dat pomocí SQL Přímé dotazy do databáze představují maximálně flexibilní přístup dolování dat, vyžadují však znalost struktury databáze a především alespoň základní znalost jazyka SQL. Obr Dialog pro výběr dat pomocí SQL Dialog výběru dat pomocí SQL (viz Obr. 58) umožňuje nezávisle na dialozích Mze ČR a Hydroprojekt CZ a.s. strana 53

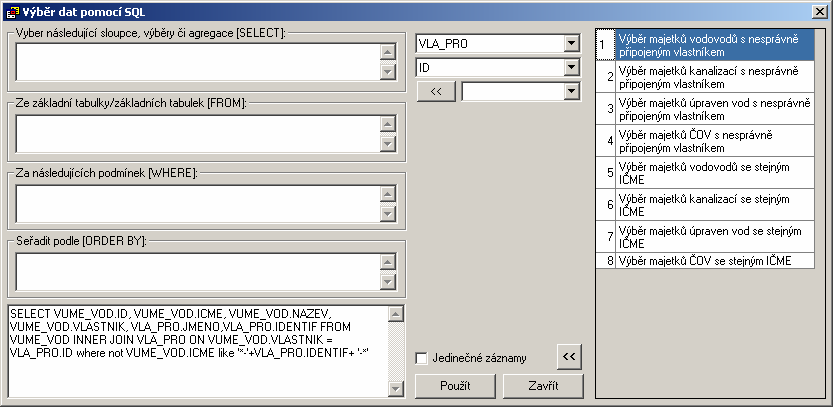

54 majetkové a provozní evidence jednotlivých objektů VaK zobrazit libovolná data z připojené databáze dle libovolného výběru. Lze zobrazovat výběry z jednotlivých tabulek (viz struktura databáze) nebo jejich vzájemná propojení, popřípadě lze tyto vazby a výběry aplikovat na tzv. pohledy. To jsou zobrazení existujících tabulek s napojením číselníků na enumerační položky tabulek (např. v tabulce VUME_VOD je položka TYP numerická a má hodnoty 0 nebo 1, kdežto v pohledu na tabulku POHLED_VUME_VOD je tato položka TYP textová a příslušné hodnoty 0 a 1 jsou nahrazeny položkami z číselníků Přiváděcí řad a Rozvodná vodovodní síť ). Detaily jsou uvedeny v kapitole Jiné zobrazení dat. Obr Rozšířený dialog pro výběr dat pomocí SQL Dialog výběru dat pomocí SQL lze pomocí tlačítka >> umístěného v pravém dolním rohu rozšířit o seznam uložených SQL dotazů (viz obrázek Obr. 59). Tyto dotazy umožňují zkušenému uživateli klást často kladené dotazy bez nutnosti jejich neustálé tvorby. Dotazy jsou uloženy v adresáři instalace programu Vstupní Formuláře v textovém souboru faq_sql.ini, který má strukturu standardního inicializačního souboru. Mze ČR a Hydroprojekt CZ a.s. strana 54

55 4.6.3 Definice složených filtrů Tento dialog umožňuje zobrazit v jednotlivých formulářích majetkové a provozní evidence pouze určité záznamy. V podstatě se jedná o filtr dat z databáze na základě výběru vlastníka ze seznamu (ostatní volby nejsou ve Vstupních formulářích přístupné). Po výběru vlastníka a stisknutí tlačítka Použít se v hlavním okně pod menu (viz Obr. 1) objeví zápis filtru ( Filtr:.. ). V jednotlivých dialozích majetkové a provozní evidence se objeví pouze záznamy příslušné danému vlastníkovi. Filtr se ruší výběrem jiného vlastníka v seznamu, následným stisknutím tlačítka DELETE na klávesnici je seznam posunut na nulový záznam. Stisknutím tlačítka Použít je poté filtr zrušen. POZOR!!! Jednotlivé dialogy je nutno nejprve zavřít. Obr Dialog definice filtru výběru dat Výběry majetku dle vlastníka a provozovatele Pokud je zobrazen dialog vlastníka resp.provozovatele, je menu Osoby rozšířeno o položku Výpis majetku vlastníka resp. Výpis provozovaného majetku. Toto podmenu zobrazí dialog (viz obrázek Obr. 61), pomocí kterého je možné zobrazit do mřížky majetek (provozovaný majetek) vlastníka (provozovatele), který je právě zobrazen v dialogu vlastníků (provozovatelů). Výběr je možný dle vnitřního ID v rámci propojení tabulek osob a příslušného typu majetku nebo pomocí vyhledání příslušného identifikačního čísla dané osoby v IČME hledaného typu majetku. Obr Dialog výpisu majetku dle vlastníka Mze ČR a Hydroprojekt CZ a.s. strana 55

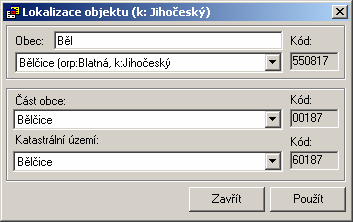

56 4.7 POMOCNÉ DIALOGY Dialog Lokalizace objektu Dialog umožňuje na základě databáze kódů "Základní územní identifikace" vybrat obec, na jejímž území objekt leží (seznam obcí je omezen podle kódu vodoprávního úřadu). Podle výběru obce (resp. podle jejího kódu) je vygenerován seznam částí obce a následně seznam katastrálních území. Rozsah dat je omezen hranicemi kraje, v němž daný vodoprávní úřad působí. Konkrétní obec lze vybrat přímo v combo-boxu bloku Obec nebo zadáním části názvu obce do textového pole (viz obrázek Obr. 62). Po stisknutí tlačítka Použít se do formuláře, ze kterého byl dialog zavolán, přenesou informace o názvech a kódech obce, části obce a katastrálním území. Obr Lokalizace objektu VaK Mze ČR a Hydroprojekt CZ a.s. strana 56

57 4.7.2 Dialog výběru katastrálních území Dialog umožňuje na základě databáze kódů "Základní územní identifikace" vybrat libovolné množství libovolných katastrálních území, které uživatel označí. Výběr se provádí myší a platí standardní kombinace kláves pro funkci "multi-select" (tedy kombinace kláves CTRL, popř. SHIFT s výběrem pomocí myši). Rozsah dat není omezen zobrazuje data platná pro celou Českou republiku. Konkrétní obec lze vyhledat a následně vybrat přímo v list-boxu nebo vyhledat zadáním části názvu obce do textového pole (viz obrázek Obr. 63). Všechny informace o vybraných katastrálních územích (jméno, kód) jsou přeneseny do formuláře, který dialog volal. Obr Dialog výběru katastrálních území Mze ČR a Hydroprojekt CZ a.s. strana 57

58 4.7.3 Dialog výběru vlastníka/provozovatele Dialog výběru vlastníka nebo provozovatele (Obr. 64) umožňuje výběr vlastníka daného majetku nebo provozovatele daného provozního celku. Po stisknutí tlačítka Použít se do formuláře, ze kterého byl dialog zavolán, přenesou informace o IČ vlastníka, resp. provozovatele pro tvorbu IČME, resp. IČPE. Obr Dialog výběru vlastníka nebo provozovatele Dialog výběru objektů pro provozování Dialog slouží k výběru jednotlivých nadefinovaných majetků pro provozování. Správná funkce celého systému je samozřejmě založená na tom, že se nejprve musí vyplnit příslušné informace o majetkové evidenci. Při jejich uložení do databáze je jim vygenerováno jedinečné identifikační číslo. Toto číslo spolu s názvem příslušného objektu se zobrazuje v tomto dialogu. Uživatel může teprve poté vybrat objekt, ke kterému vyplňuje provozní evidenci. Stisknutím tlačítka Přidat nebo Nahradit (Obr. 65) se identifikační čísla vybraných objektů přenesou do formuláře, který dialog volal. Obr Dialog výběru objektu k provozování Mze ČR a Hydroprojekt CZ a.s. strana 58
