1 MONTÁŽNÍ NÁVOD Komínový systém ICOPAL WULKAN C Systém ICOPAL WULKAN C je držitelem technického certifikátu čís.: AT /2006 a osvědčení pro nošení označení CE na jednotlivé součásti. Tento návod se týká systému ICOPAL WUKLAN C S vnitřním průměrem Ø 200 mm Než se pustíte do vlastní stavby komína, přečtěte si pozorně celý tento montážní návod. V případě, že si nejste jisti dodržením všech technických, stavebních a řemeslných parametrů, obraťte se na proškolenou montážní firmu, nebo Vám montáž po dohodě provede přímo technik výhradního prodejce pro ČR. Kontaktní údaje pro případnou montáž jsou: TRIDENT PLUS s.r.o., IČ: objednavky@wulkan.cz, mobil , fax POZOR! Komín je volně stojící součástí stavby. Nepřípustné je trvalé spojení tvárnice obezdívky s jinými konstrukčními částmi stavby. POZOR! Při skladování a při stavbě komínu,zajistěte součásti systému před atmosférickými srážkami. Nepoužívejte mokré nebo zmrzlé součásti.

2 Obecné informace Vzdálenost mezi tvárnicemi obezdívky komína a hořlavými součástmi konstrukce stavby musí být minimálně 50 mm (např. průchody dřevěnými stropními trámy, dřevěnou stropní konstrukci, stěny s hořlavým obložením stěn). Spojení mezi komínem a stropem se dilatuje minerální vlnou o síle nejméně 3 cm. Na vnější povrch komínu naneste vrstvu omítky s minimální vrstvou 1 cm, nebo přilepte sádrokartonovou protipožární desku. Montážní otvory ve stropech a na střeše musí procházet kolmo. Kolmost důkladně zkontrolujte při vertikálním srovnávání všech 4 rohů tvárnic od nejvyššího bodu až k základům. Maximální povolená odchylka od kolmice může být v rozmezí ± 1,5 cm. Jestliže se vyústění komínu nachází více než 1,0m nad střechou se sklonem větším než 25, doporučuje se montovat kominické lávky, pro ulehčení přístupu při čištění komína. Umístění revizních dvířek Dbejte, aby byla revizní dvířka na přístupném místě, vhodném pro odstraňování nečistot z komínu ve výšce minimálně 30 cm nad čistou podlahou. Vzdálenost revizních dvířek od nejbližších hořlavých materiálů by měla být minimálně 30 cm. Jestliže jsou nutná dodatečná revizní dvířka nad spojovací tvarovkou (např. v půdním prostoru), chraňte podlahu z hořlavých materiálů např. plechem, kamenem, keramickými dlaždicemi. V případě nutnosti montáže dodatečných revizních dvířek, konzultujte toto s kominíkem. Má-li komín dlouhou nadstřešní část nebo je-li sklon střechy velký, je montáž dodatečného revizního otvoru na půdě velmi praktické řešení umožňující snazší přístup při každoročním čištění komínu. Výztuž nad střechou Komín vyčnívající výše než 100 cm nad povrch střechy musíme vyztužit výztuží, aby byl ochráněn před silnými větry nebo před působením jiných bočních sil (např. před sjíždějícím sněhem). Je nutné zaslepit rohové otvory v tvárnicích komínové obezdívky ve výšce min. 1,0 m pod průchodem komínu střešní konstrukcí. Potom vyplňte otvory tekutou, rychleschnoucí cementovou kaší a vyzbrojte žebrovými pruty s min.ø 10 mm. Při nalévání cementové kaše do otvorů v rohu tvárnice je nutné výztuží několikráte zavibrovat.. Jestliže je komín umístěn v blízkosti střešního okapu, musíme jej zabezpečit před sesouvajícím se sněhem. Namontujeme protisněhové zábrany, ve vzdálenosti asi 1,0 m od komínu, směrem k hřebenu střechy. Malta a montážní lepidlo Ke spojení tvárnic obezdívky se používá běžná malta k lepení porobetonu. Vnitřní šamotové kouřovody se spojují systémovým kyselinovzdorným tmelem RUDOMAL KV, který je součástí každého balení základní sady.

3 KOMÍNOVÝ SYSTÉM ICOPAL WULKAN C - KONSTRUKCE

4 Značení KE 10P P v 20 KJ 20 KC- 20 KS-20/E KZ 20 Popis- rozměry hmotnost Základový blok o rozměrech 46x22x10 cm; hmotnost: 21 kg Tvárnice o rozměrech 46x46x20 cm; hmotnost: 23 kg Kondenzační jímka s výtokovým otvorem výška: 7 cm, váha: 4 kg Vložka s otvorem pro revizní dvířka, výška: 660 mm, síla stěny 15 mm, čistící otvor 130 x 260 mm (šíř. x výš.), hmotnost: 16,20 kg Vložka pro připojení kouřovodu, výška: 660 mm tloušťka stěny 15 mm, průměr otvoru pro připojení 220 mm, hmotnost: 17,70 kg Keramická vložka, výška: 328 mm, Síla stěny: 15 mm, hmotnost: 7,70 kg DRS 200 Revizní dvířka. Rozměry: 14 x 27 cm KV-3 KV-5 CZ-200 DF-200 P -65 KW Kyselinovzdorný tmel pro spojování šamotových vložek kouřovodu. Balení: 3 kg Krycí deska z probarveného betonu Rozměry: 48 x 48 x 6,5 cm; hmotnost: 39 kg Komínové vyústění nerez Průměr: Ø 200 mm Nadstřešní prvek (prstýnek), imitace cihel. Rozměry: 48 x 48 x 6,5 cm; hmotnost: 19 kg Větrací mřížka v interiéru Rozměry: 14 x 20 cm STC-200 Ocelový stabilizační prvek kouřovodu

5 MONTÁŽ KOMÍNU ICOPAL WULKAN C 1. Zhotovení základny komínu Nejdříve se provede kontrola kolmosti v rozích všech otvorů ponechaných ve stropech a to od střešní konstrukce, až k základu komína. Na vodorovný základ pro budoucí komín (např. originální díl Základový blok ) položíme na zednickou maltu první tvárnici. 2. Usazení kondenzační nádoby Na připravený základ osazujeme uprostřed do malty kondenzační jímku, dbáme aby otvor pro odtok byl nasměrován k větrací mřížce. Zvláštní pozornost věnujte vyrovnání jímky, protože je odrazovým elementem celého úseku kouřovodu. 3. Osazení tvárnice s otvorem pro větrací mřížku V první tvárnici postavené na základ komínu vyřízneme uprostřed otvor široký 14 cm, který umožní namontovat větrací mřížku. Umístění mřížky musí zajistit volný průchod vzduchu. K rozříznutí tvárnice obezdívky použijeme úhlovou brusku s kotoučem na beton.tvárnici osadíme na maltu k lepení porobetonu. 4. Příprava kyselinovzdorného tmelu Jednotlivé díly kouřovodu spojujeme kyselinovzdorným tmelem Rudomal KV, který je součástí systému ICOPAL WULKAN C. Po důkladném promíchání potřebného množství tmelu počkáme 5 minut a znovu mícháme. Připravený tmel můžeme používat 90 minut při teplotě 20 C, při vyšších teplotách se zkracuje doba použitelnosti, proto připravíme vždy jen potřebné množství tmelu. Tmel se nesmí používat při teplotách do 5 C. Přibližná spotřeba kyselinovzdorného tmelu Rudomal KV je 3 kg na 7,5 bm komínu. Malta k lepení porobetonu přibližně 10 kg malty na 1 bm komínu. Tmel pokládejte na čisté a navlhčené podloží. Při práci s tmelem by se teplota okolí měla pohybovat v rozmezí od +5 C do 25 C. Tmel tvrdne do 24 hodin při teplotě 20 C, při nižších teplotách až 48 hodin. K tepelnému zatížení spojů může dojít po uplynutí 48 hodin. Doporučuje se však počkat 5 10 dnů.

6 5. Montáž vložky pro revizní dvířka A) Montáž zahájíme naříznutím druhé tvárnice. Pomocí úhlové brusky s kotoučem na beton, vyřežeme uprostřed otvor o šířce 170 mm a výšce 160 mm. Na zednickou maltu položíme upravenou tvárnici vyříznutým otvorem vzhůru. Potom nasadíme vložku pro revizní dvířka, kterou spojíme kyselinovzdorným tmelem s kondenzační nádobou. B) Ve třetí tvárnici vyřízneme otvor o šířce 170 mm a výšce 140 mm. Položíme na zednickou maltu připravenou tvárnici vyříznutým otvorem dolů. Poté můžeme osadit revizní dvířka, a pamatujeme na to, že jejich trvalé připevnění se může definitivně provést až po dokončení povrchové úpravy komínu. Toto připevnění se provede do předem naneseného žáruvzdorného tmelu po obvodu otvoru keramické vložky pro revizní dvířka. Tloušťka vrstvy tmelu je doporučena 1,5cm. Položíme na maltu další tvárnici. Na horní část vložky vložíme ocelový stabilizační prvek a přetočíme tak, aby se jeho rohy zaklínily do vnitřních výstupků tvárnice. 6. Montáž dalších prvků V další fázi stavby komínu montujeme a stavíme další tvárnice a keramické vložky, které stabilizujeme pomocí přiložených ocelových stabilizačních prvků. Montáž se provádí tak, aby byl vždy pohodlný přístup ke spojům keramické vložky, zajišťujících těsnost spojení. Nezapomínejte, že keramické vložky se spojují kyselinovzdorným tmelem, přebytek vyhlazujeme na vnitřní straně vlhkou houbičkou. Tvárnice spojujeme maltou pro lepení porobetonu tak, aby se přebytek malty nedostal do prostoru mezi keramickou vložkou a tvárnicí. Důležité je stále kontrolovat kolmost a vodorovnost tvárnic.

7 7. Montáž vložky pro připojení kouřovodu (odbočka) Po dosažení příslušné výšky komínu vyřízneme v tvárnicích otvory pro připojení keramické odbočky (90st nebo 45st). Tvárnice nařízneme tak, aby v místě připojení vznikl otvor o průměru 270 mm. Tento otvor můžeme zhotovit pomocí vrtačky. Navrtáme otvory těsně vedle sebe po obvodu vyznačeného kruhu. Potom jeho střed odstraníme lehkým úderem kladívka. Prostor mezi keramickou odbočkou (90st nebo 45st) a otvorem v tvárnicích utěsníme ohebným ohnivzdorným materiálem, jako je např. minerální vata, nebo žáruvzdorným tmelem. (viz schéma) 8. Montáž komínu nad střechou V nadstřešní části komína se doporučuje používat místo tvárnic systémový prefabrikovaný nadstřešní díl s imitací cihly. Tento díl P-65 je vyroben z vysoce jakostní probarvené betonové hmoty. Betonové části spojíme mrazuvzdorným lepidlem na 2 mm spáře. Vodorovné a svislé spárovky dílů se profilují už ve výrobě a vytváří systém vazby lícových cihel. Obracejte následujících prvky obezdívky tak, aby se udržel systém cihlové vazby. Vnitřní vložky montujeme stejně jako tvárnice, jejich uložení stabilizujeme stabilizačními prvky, které zaklíníme do stejně formovaných vnitřních výstupků. Můžeme také stavět komín nad střechou za použití tvárnic, v takovém případě je nezbytné provedení dokončovacích povrchových prací na komínu se zajištěním před povětrnostními vlivy.

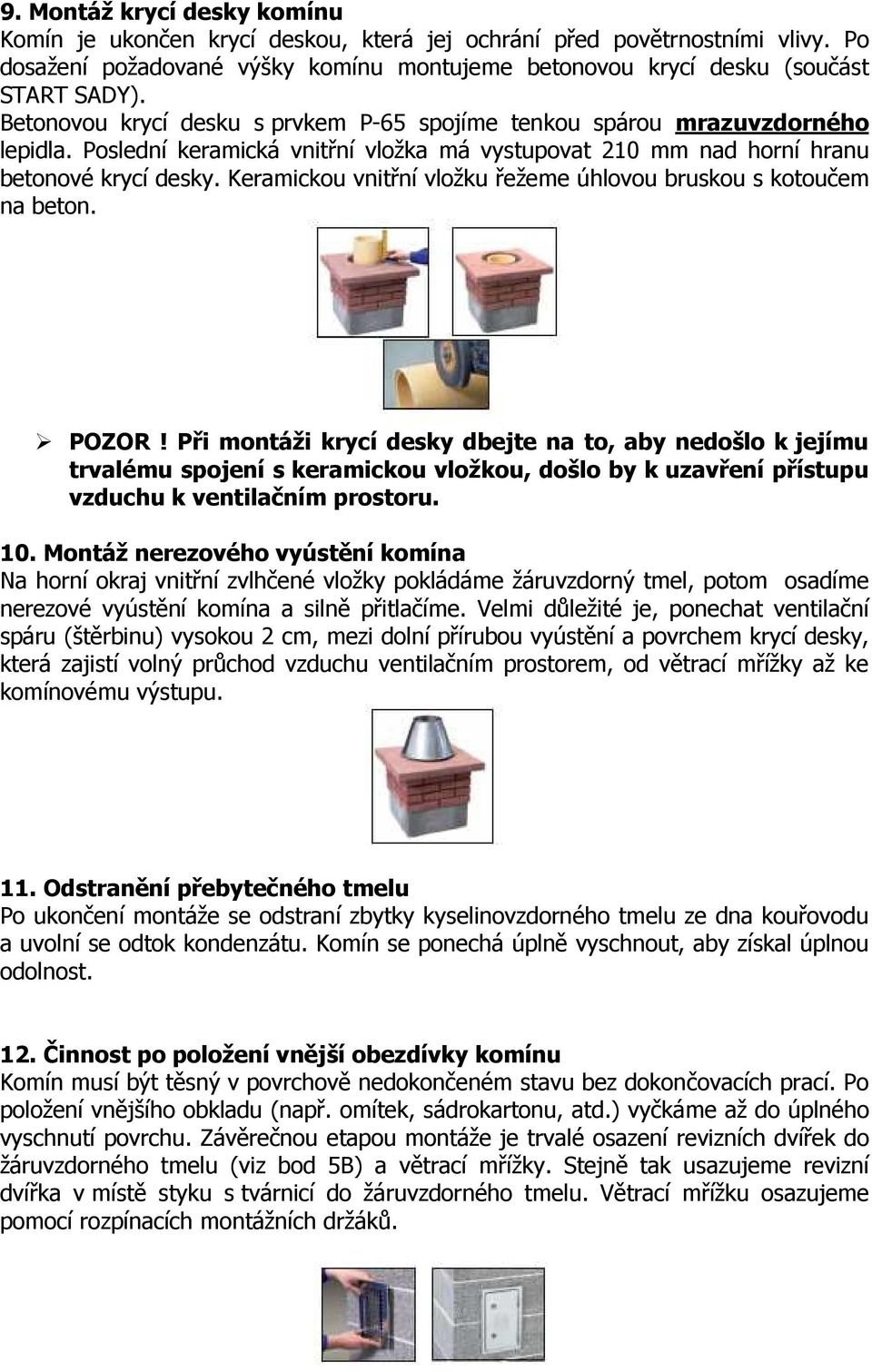

8 9. Montáž krycí desky komínu Komín je ukončen krycí deskou, která jej ochrání před povětrnostními vlivy. Po dosažení požadované výšky komínu montujeme betonovou krycí desku (součást START SADY). Betonovou krycí desku s prvkem P-65 spojíme tenkou spárou mrazuvzdorného lepidla. Poslední keramická vnitřní vložka má vystupovat 210 mm nad horní hranu betonové krycí desky. Keramickou vnitřní vložku řežeme úhlovou bruskou s kotoučem na beton. POZOR! Při montáži krycí desky dbejte na to, aby nedošlo k jejímu trvalému spojení s keramickou vložkou, došlo by k uzavření přístupu vzduchu k ventilačním prostoru. 10. Montáž nerezového vyústění komína Na horní okraj vnitřní zvlhčené vložky pokládáme žáruvzdorný tmel, potom osadíme nerezové vyústění komína a silně přitlačíme. Velmi důležité je, ponechat ventilační spáru (štěrbinu) vysokou 2 cm, mezi dolní přírubou vyústění a povrchem krycí desky, která zajistí volný průchod vzduchu ventilačním prostorem, od větrací mřížky až ke komínovému výstupu. 11. Odstranění přebytečného tmelu Po ukončení montáže se odstraní zbytky kyselinovzdorného tmelu ze dna kouřovodu a uvolní se odtok kondenzátu. Komín se ponechá úplně vyschnout, aby získal úplnou odolnost. 12. Činnost po položení vnější obezdívky komínu Komín musí být těsný v povrchově nedokončeném stavu bez dokončovacích prací. Po položení vnějšího obkladu (např. omítek, sádrokartonu, atd.) vyčkáme až do úplného vyschnutí povrchu. Závěrečnou etapou montáže je trvalé osazení revizních dvířek do žáruvzdorného tmelu (viz bod 5B) a větrací mřížky. Stejně tak usazujeme revizní dvířka v místě styku s tvárnicí do žáruvzdorného tmelu. Větrací mřížku osazujeme pomocí rozpínacích montážních držáků.

9 13. Doporučení pro první použití Po ukončení montáže a dokončovacích povrchových úprav komín asi 2 týdny necháme vyzrát, aby zcela zatvrdly spáry a vyschly jeho jednotlivé součásti. Při prvním zapálení dbejte, aby nárůst teploty v komínu byl rovnoměrný a v delším časovém úseku, bez prudkých nárůstů teploty. To umožní provést tzv. proces prvního prohřátí komínu, který bude mít příznivý vliv na další funkci komínu.
