1 Název kce: POLIKLINIKA PROSEK POSUN STOUPAČEK A TOPNÝCH TĚLES PŘI ZATEPLENÍ FASÁD ÁTRIÍ POLIKLINIKA PROSEK LOVOSICKÁ 40/440 - PRAHA 9 - PROSEK Vyprcovl: Vendul Chryprová ČKAIT Plňnská 12, Prh IČ : DIČ : CZ Evidován u ŽÚ Prh 10, č.j.oži/u1485/2008/hej ev.č tel , E-mil volny.cz

2 1. Úvod Tento projekt předkládá návrh posunu stoupček dotčených posunem fsády, při zteplení átrií polikliniky Prosek. Jedná se o fsády átrií objektu v sekci 2 3. K posunu fsády dochází vždy u tří stěn vnitřních átrií, stěn k sekci 1 zůstává vždy beze změny. V sekci 3 je, mimo vnitřní átrium, dotčen koncová fsád ve středu objektu tvrem v profilu U. Stávjící horizontální rozvody vedené v 1.PP (sekce 2) v potrubních knálech (sekce 3), zůstnou beze změny. Odbočky stoupček, které byly pod stropem 1.PP podlží zvedeny vně z sloupy, budou nyní vedeny vnitřkem objektu. Stávjící převedení stoupček n vnější strnu sloupů bude zdemontováno. Ze stávjících horizontálních rozvodů jsou npojen těles v 1.PP, tto část zůstne beze změny. Pro těles v 1.NP budou provedeny, ze stávjícího horizontálního rozvodu v 1.PP, horizontální odbočky větví pro provedení přímých přípojek k topným tělesům v 1.NP. N počátku nové odbočky horizontálního rozvodu, pro těles v následném ptře, budou oszeny uzvírcí regulční rmtury n výtlku kulový kohout DN 20, n zpětném potrubí STAD DN 20. Přípojky k jednotlivým tělesům DN 15, budou stropem provrtány přímo do míst oszených nových těles. Ze stávjícího horizontálního rozvodu budou do 1.NP vyvedeny pouze stoupčky v sekci 2, stoupčky 3 11 v sekci 3. Tyto uvedené stoupčky budou vyvedeny do 1.NP do podhledu, kde budou převedeny opět do horizontálního rozvodu, ze kterého budou vyvedeny odbočky přípojek ke kždému topnému tělesu ve 2.NP. Přípojky těles budou provrtány stropem přímo pod nově umístěné topné těleso. Tkže těles v 1.NP budou mít proveden horizontální rozvod pod stropem 1.PP, těles ve 2.NP budou mít horizontální rozvod proveden pod stropem v podhledu 1.NP. Nová těles v sekci 3 při sloupové řdě 25 ž 26 F ž I, budou npojen z přesunutých stoupček č.23, Přípojky krjových těles budou k novým topným tělesům vedeny nd podlhou. U stoupček dotčených změnou fsády átrií budou oszen nová těles v 1.NP v 2.NP. Stoupčky procházející 1.PP zůstávjí ž pod strop nedotčeny (nd stávjící horizontální rozvody pod stropem). Stávjící těles v 1.PP, npojená n tyto stoupčky, nebudou vyměňován. 2. Stávjící stv topného systému Poliklinik je zásobován teplem z horkovodní výměníkové stnice, která byl relizován v roce Její výkonová tepelná kpcit je 3,98 MW. Výměníková stnice (dále VS) pokrývá svým výkonem potřebu tepl pro vytápění, ohřev teplé vody vzduchotechniku. Stv zřízení stávjící VS odpovídá, i přes fkt špičkově prováděné údržby, 30ti letům provozu. V roce 1998 byl proveden rekonstrukce strojovny vytápění. Z hydrulickým oddělovčem dynmických tlků byly instlovány dv sdružené rozdělovče sběrče, kde byl topná vod rozdělen celkem do devíti topných větví. ROZDĚLOVAČ A SBĚRAČ RS 1 N tomto rozdělovči je topná vod dělen do 5 vytápěcích větví: Větev ÚT 1 Objekt 01/ sekce 4 - rehbilitce Větev ÚT 2 Objekt 01/ sekce 4 - kntýn Větev ÚT 3 Objekt 03 - kryt Větev ÚT 4 Objekt 01 - jihovýchod Větev ÚT 5 Objekt 02 - pohotovost ROZDĚLOVAČ A SBĚRAČ RS 2 N tomto rozdělovči je topná vod dělen do 4 vytápěcích větví: Větev ÚT 6 Objekt 04 - gerontologie Větev ÚT 7 Objekt 02 - trfostnice ÚT 7 Objekt investor Větev ÚT 8 Objekt 01 - severozápd Větev ÚT 9 Objekt 01/ sekce 2 byt VÝPOČTOVÉ HODNOTY STÁVAJÍCÍCH TOPNÝCH VĚTVÍ Původní výpočtové prmetry sekundárního topného médi, ve stávjící VS, byly stnoveny pro prmetry topné vody 92,5/ 67,5 C. Tedy n teplotní spád 25 C. Q tepelná potřeb stávjící větve (kw) M oběhové množství stávjící větve (při t=25 C) (m 3 /h) P VST výtlk čerpdl stávjící větve (kp) Rozdělovč sběrč RS 1

3 VĚTEV Q M P VST ÚT 1 53,98 1, ÚT 2 20,43 0, ÚT 3 20,55 0,707 34,5 ÚT 4 528,10 17, ÚT 5 169,00 5, RS 1 celkem 729,06 26,966 - Rozdělovč sběrč RS 2 VĚTEV Q M P VST ÚT 6 62,57 2,13 35 ÚT 7 21,84 0, ÚT 8 503,27 17, ÚT 9 8,7 0, RS 2 celkem 596,38 20,302 - Při rekonstrukci strojovny vytápění, provedené v roce 1998, byl proveden rekonstrukce potrubních rozvodů v průchozích knálech. U jednotlivých potrubních větví bylo provedeno hydronické vyvážení odběrů stoupček instlcí smyčkových rmtur n pty stoupček. Oszeny byly uzvírcí regulční ventily OVENTROP Hydrocontrol. Konečné dovyldění průtoků bylo provedeno u kždého těles instlcí dvojitě regulčního ventilu s termosttickou hlvicí. Volen byl rdiátorový ventil s přednstvením tlku OVENTROP typ ADV přímý. 3. Bilnce tepl Regulce vytápění, provedená v roce 1998, byl proveden podle výpočtů tepelných ztrát původní prováděcí projektové dokumentce z roku Vyregulování odběrů tepl bylo provedeno podle vložených topných ploch. V původní projektové dokumentci byly tepelné ztráty objektu 01/sekce 1,2,3 stnoveny n 1 040,0 kw. Pro stnovení celkové potřeby tepl po provedeném zteplení fsád byl proveden nový výpočet tepelných ztrát tepelného výkonu jednotlivých místností tedy celého objektu 01/sekce 1,2,3. Údje o potřebě tepl pro vytápění objektu 1/sekce 1,2,3 polikliniky Prosek, byly stnoveny výpočtem tepelného výkonu dle STN EN (dříve ČSN ) pro oblstní výpočtovou teplotu -12 C. Při výpočtu tepelných ztrát byly zohledněny poždvky pltné normy ČSN (Tepelná ochrn budov) n tepelně technické vlstnosti. Oblstní teplot Chrkteristické číslo budovy te= -12 C B = 8 P 0,67 krjin normální, budov smosttně stojící, nechráněná t es = 4,5 C. Střední teplot venkovního vzduchu Počet topných dnů 229 Uvžovný provoz nepřetržitý s nočním útlumem. Ztrát tepl prostupem Ф (Tb) = W Ztrát tepl výměnou vzduchu Ф (Vb) = W Tepelná ztrát tepl celkem Ф (Cb) = W Potřeb tepelného výkonu (dle STN EN pro vytápění) Q cm = W Podíl výměny vzduchu n celkových ztrátách Ф (Vb) /Ф (Cb). = 0,39 Podíl ztrát prostupem n celkových ztrátách Ф (Tb) /Ф (Cb) = 0,61 Roční potřeb energie pro vytápění objektu 1 318,66 MWh/r 4 747,20 GJ/r Vytápění objektu1/ sekce1,2,3 bude provedeno, po zteplení fsád objektu, topným systémem o teplotních prmetrech topného médi teplá vod 90/70 C. Snížení topného spádu n vyhláškmi poždovnou výstupní teplotu 75 C bude možné ž po kompletní vý měně stávjících topných těles, které budou nově dimenzovány pro tyto teplotní prmetry topného médi. Nové výpočty tepelných ztrát dimenzování

4 stávjících topných těles prokázly nerovnoměrnou instlci vložených výkonů topných ploch. Některá těles jsou výrzně předimenzován, le vyskytují se i prostorově skupiny poddimenzovných topných těles. 4. Návrh úprv topného hospodářství po zteplení fsád objektu V rámci provedení zteplení fsád nelze provést rekonstrukci stávjícího topného systému. Proto budou, v převážné míře, ponechán stávjící topná těles. Výměn topných těles bude proveden pouze v 1.NP 2.NP u posouvných stěn při zteplování átrií. Stoupčky, které byly vedeny z sloupy v obvodovém plášti, budou nyní vedeny vnitřním prostorem. Stávjící horizontální rozvody v 1.PP sekce 2 3 budou ponechány, odbočky stoupček u fsád átrií budou uprveny tk, že budou zrušeny vývody stoupček n vnější strnu sloupů. Bude omezeno množství stoupček vyvedených do 1.NP. Pro těles v 1.NP bude provedeny nové odbočky horizontálních rozvodů v 1.PP, ze kterých budou vyvedeny přípojky topných těles stropem přímo do nově nvrhovných topných těles Kordo Rdik VK. Obdobným způsobem budou připojen topná těles ve 2.NP ze stoupček určených k vyvedení pod strop 1.NP bude opět proveden (v podhledu) horizontální rozvod, ze kterého budou stropem vyvedeny přípojky k topným tělesům. Odbočky horizontálních rozvodů, pro těles v následném ptře, budou mít vždy n svém počátku oszeny uzvírcí regulční rmtury n výtlku kulový kohout DN 20, n zpětném potrubí STAD DN 20. Přípojky k jednotlivým tělesům DN 15, budou stropem provrtány přímo do míst oszených nových těles. Npojení těles bude provedeno pomocí připojovcího uzvírtelného H-kusu (šroubení). Posun stěn átrií se nedotkne topného systému těles ve středové sekci Úprvy stoupček v sekci 2 Zteplení fsády si vyžádá úprvy stoupček 14, 15, 16, 17, 18, 19, sekce 2. N vnější strnu sloupu byly, pod stropem 1.PP, převedeny v této sekci stoupčky 15, 17, 18, tedy celkem 5 x bude nutné odpojit stávjící odbočky stoupčky z sloup její následné vedení vnější strnou fsády do 2. NP. Úprvy potrubních rozvodů v 1.PP Nové větve horizontálních rozvodů, provedené v podhledu 1.PP, určené pro připojení těles v 1.NP budou vyvedeny ze stoupček 15, N počátku nově provedené horizontální větve DN 20 budou vždy uzvírcí regulční rmtury DN20. Po prvním úseku budou všechny dlší v dimenzi DN 15. Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 15, budou v 1.NP npojen těles: č.místnosti těleso připojení stoupčk VKL levé VK prvé 15b VK prvé 15c VKL levé 15d VKL levé 15e Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 18, budou v 1.NP npojen těles: č.místnosti těleso připojení stoupčk 2-105b VKL levé VK prvé 18b VKL levé 18c VK prvé 18d Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 20, budou v 1.NP npojen těles: č.místnosti těleso připojení stoupčk VK prvé VK prvé 20b VK prvé 20c VKL levé 20d

5 Úprvy potrubních rozvodů v 1.NP Do podhledu v 1.NP budou vyvedeny stoupčky č V podhledu bude proveden horizontální rozvod pro těles 2.NP. Z nově provedeného horizontálního rozvodu v 1.NP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 14, budou ve 2.NP npojen těles: č.místnosti těleso připojení stoupčk 2-222c VKL levé c VK prvé 14b 2-222c VKL levé 14c 2-222c VK prvé 14d 2-222b VKL levé 14e 2-222b VKL levé 14f Z nově provedeného horizontálního rozvodu v 1.NP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 21, budou ve 2.NP npojen těles: č.místnosti těleso připojení stoupčk 2-222b VK prvé b VKL levé 21b VK prvé 21c VKL levé 21d VK prvé 21e VK prvé 21f 4.2 Úprvy stoupček v sekci Stoupčky u vnitřních stěn átri Zteplení fsády si vyžádá úprvy stoupček vnitřního átri 3, 4, 5, 7, 8, 9, sekce 3. N vnější strnu sloupu byly, pod stropem 1.PP, převedeny v této sekci stoupčky 3, 4, 5, 7, 8, 9, tedy celkem 8 x bude nutné odpojit stávjící odbočky stoupčky z sloup její následné vedení vnější strnou fsády do 2. NP. Úprvy potrubních rozvodů v 1.PP Nové větve horizontálních rozvodů provedené v podhledu 1.PP, určené pro připojení těles v 1.NP budou vyvedeny ze stoupček 4, 5, N počátku nově provedené horizontální větve budou vždy uzvírcí regulční rmtury DN20. Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 4, budou v 1.NP npojen těles: č.místnosti těleso připojení stoupčk VK prvé VK prvé 4b VKL levé 4c VK prvé 4d Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 5, budou v 1.NP npojen těles: č.místnosti těleso připojení stoupčk VK prvé VK prvé 5b VK prvé 5c Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjící původní stoupčky 9, bude v 1.NP npojeno těleso: č.místnosti těleso připojení stoupčk

6 3-111 VK prvé 9 Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 10, budou v 1.NP npojen těles: č.místnosti těleso připojení stoupčk VK prvé VKL levé 10b VK prvé 10c VKL levé 10d Úprvy potrubních rozvodů v 1.NP Do podhledu v 1.NP budou vyvedeny stoupčky č V podhledu bude proveden horizontální rozvod pro těles 2.NP. Z horizontálního rozvodu ze stoupčky č. 3 budou ve 2.NP npojen těles: č.místnosti těleso připojení stoupčk VKL levé VK prvé 3b VK prvé 3c VK prvé 3d 3-202b VK prvé 3e VKL levé 3f VK prvé 3g VKL levé 3h Z horizontálního rozvodu ze stoupčky č. 11 budou ve 2.NP npojen těles: č.místnosti těleso připojení stoupčk VK prvé VKL levé 11b VK prvé 11c VKL levé 11d VK prvé 11e VKL levé 11f VK prvé 11g Stoupčky u koncových vnějších stěn átri Zteplení fsády si vyžádá úprvy stoupček vnějšího átri 23, 24, 25, 26, 27 sekce 3. N vnější strnu sloupu byly, pod stropem 1.PP, převedeny v této sekci stoupčky tedy celkem 2 x bude nutné odpojit stávjící odbočky stoupčky z sloup její následné vedení vnější strnou fsády do 2. NP. Úprvy potrubních rozvodů v 1.PP Nové větve horizontálních rozvodů provedené v podhledu 1.PP, určené pro připojení těles v 1.NP budou vyvedeny ze stoupček Těleso místnosti č bude npojeno novou přípojkou ze stoupčky 24. N počátku nově provedené horizontální větve budou vždy uzvírcí regulční rmtury DN20. Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 23, budou v 1.NP npojen těles: č.místnosti těleso připojení stoupčk VKL levé VK prvé 23b VK prvé 23c Z nově provedeného horizontálního rozvodu v 1.PP, který bude proveden ze stávjícího bodu nápoje původní stoupčky 25, budou v 1.NP npojen těles:

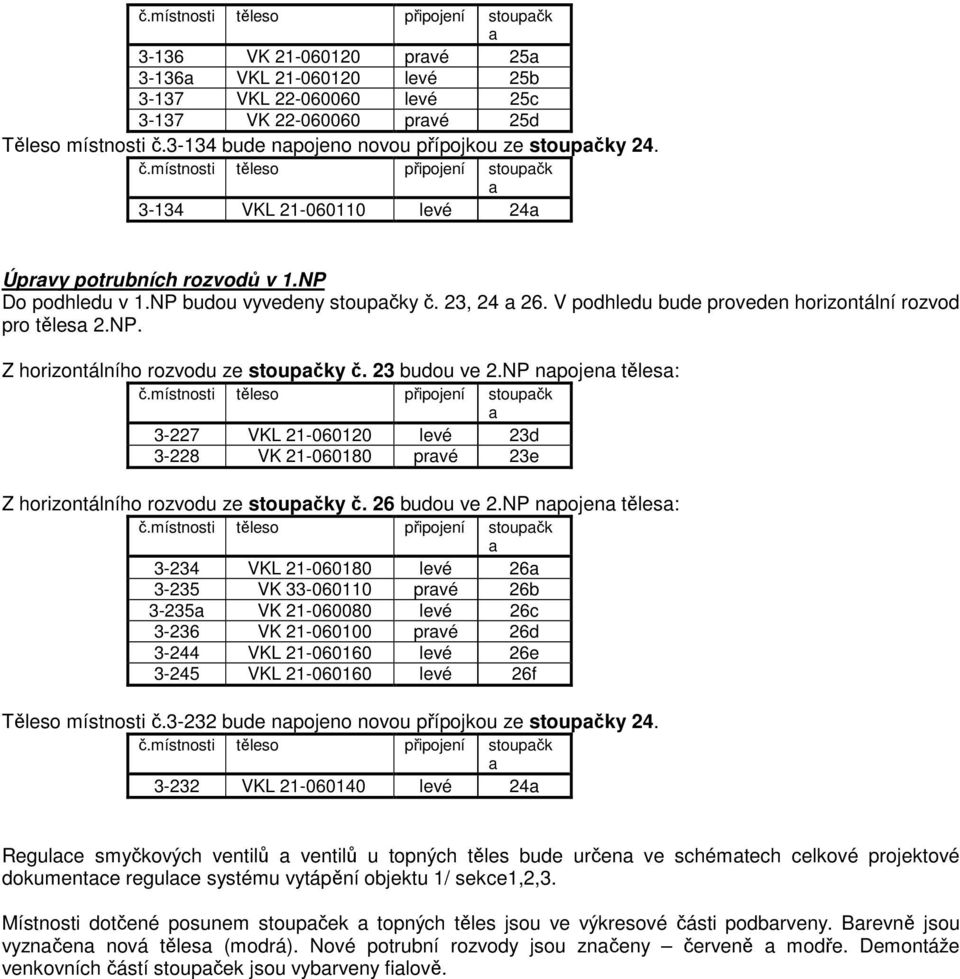

7 č.místnosti těleso připojení stoupčk VK prvé VKL levé 25b VKL levé 25c VK prvé 25d Těleso místnosti č bude npojeno novou přípojkou ze stoupčky 24. č.místnosti těleso připojení stoupčk VKL levé 24 Úprvy potrubních rozvodů v 1.NP Do podhledu v 1.NP budou vyvedeny stoupčky č. 23, V podhledu bude proveden horizontální rozvod pro těles 2.NP. Z horizontálního rozvodu ze stoupčky č. 23 budou ve 2.NP npojen těles: č.místnosti těleso připojení stoupčk VKL levé 23d VK prvé 23e Z horizontálního rozvodu ze stoupčky č. 26 budou ve 2.NP npojen těles: č.místnosti těleso připojení stoupčk VKL levé VK prvé 26b VK levé 26c VK prvé 26d VKL levé 26e VKL levé 26f Těleso místnosti č bude npojeno novou přípojkou ze stoupčky 24. č.místnosti těleso připojení stoupčk VKL levé 24 Regulce smyčkových ventilů ventilů u topných těles bude určen ve schémtech celkové projektové dokumentce regulce systému vytápění objektu 1/ sekce1,2,3. Místnosti dotčené posunem stoupček topných těles jsou ve výkresové části podbrveny. Brevně jsou vyznčen nová těles (modrá). Nové potrubní rozvody jsou znčeny červeně modře. Demontáže venkovních částí stoupček jsou vybrveny filově.
