3 1. Hlavní cíl modulu HTA Hlavním cílem Modulu HTA je možnost definování diagramu pomocí metody HTA (Hierarchická úkolová analýza pro hodnocení spolehlivosti lidského činitele při plnění úkolů s vlivem na bezpečnost v procesním průmyslu). Aplikace umožňuje vytvářet a upravovat diagramy HTA. Zároveň poskytuje uživateli prostředek pro jednoduchou práci s diagramem, konfiguraci jednotlivých položek diagramu a následnému tisku. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

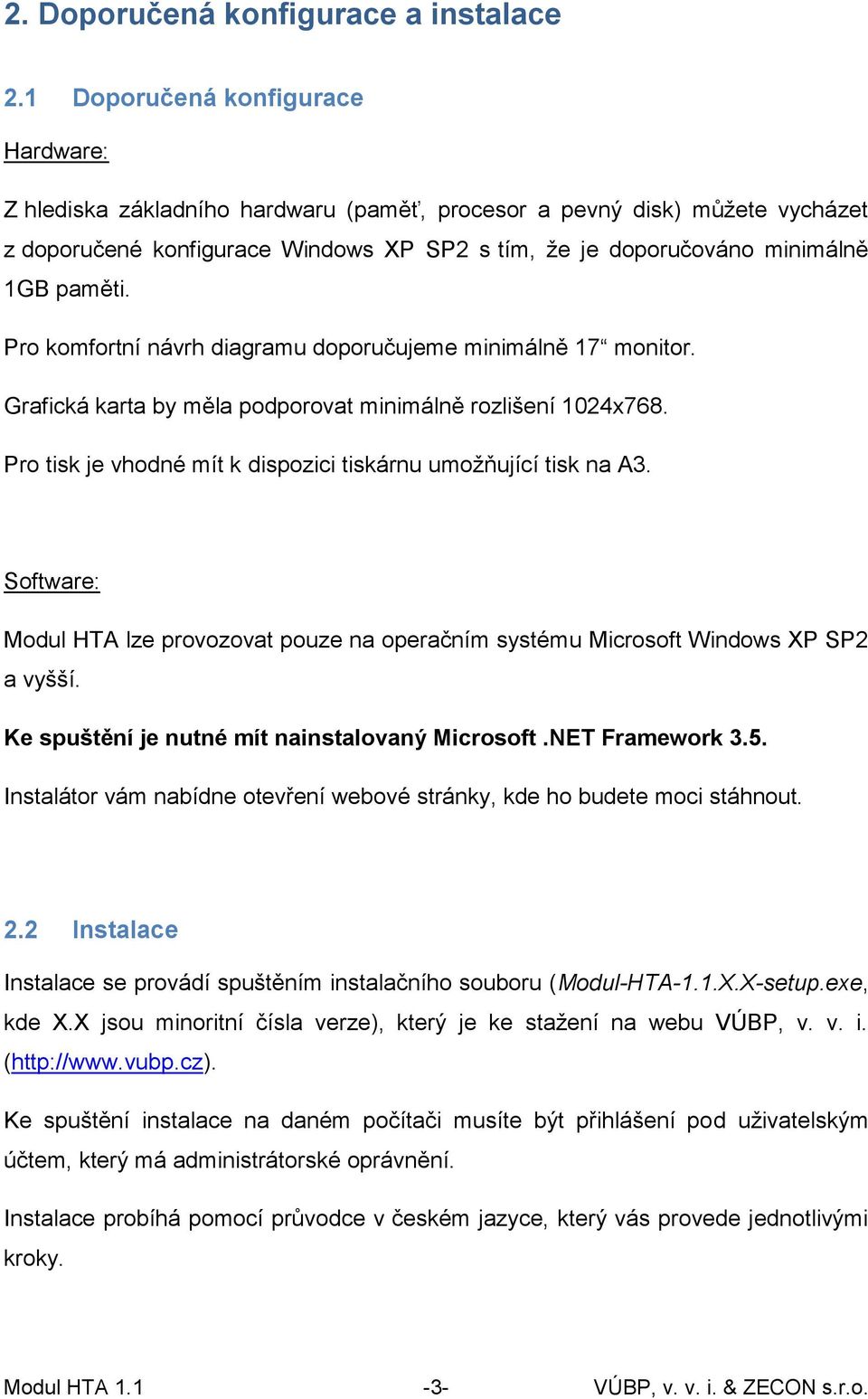

4 2. Doporučená konfigurace a instalace 2.1 Doporučená konfigurace Hardware: Z hlediska základního hardwaru (paměť, procesor a pevný disk) můžete vycházet z doporučené konfigurace Windows XP SP2 s tím, že je doporučováno minimálně 1GB paměti. Pro komfortní návrh diagramu doporučujeme minimálně 17 monitor. Grafická karta by měla podporovat minimálně rozlišení 1024x768. Pro tisk je vhodné mít k dispozici tiskárnu umožňující tisk na A3. Software: Modul HTA lze provozovat pouze na operačním systému Microsoft Windows XP SP2 a vyšší. Ke spuštění je nutné mít nainstalovaný Microsoft.NET Framework 3.5. Instalátor vám nabídne otevření webové stránky, kde ho budete moci stáhnout. 2.2 Instalace Instalace se provádí spuštěním instalačního souboru (Modul-HTA-1.1.X.X-setup.exe, kde X.X jsou minoritní čísla verze), který je ke stažení na webu VÚBP, v. v. i. ( Ke spuštění instalace na daném počítači musíte být přihlášení pod uživatelským účtem, který má administrátorské oprávnění. Instalace probíhá pomocí průvodce v českém jazyce, který vás provede jednotlivými kroky. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

5 Instalátor také automaticky vytvoří asociaci na soubory s koncovkou xhta, do kterých jsou ukládány diagramy z Modulu HTA, více informací k tomuto tématu najdete v sekci 3. Ovládání. Po spuštění se zobrazí základní obrazovka. Klikněte na tlačítko Další >. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

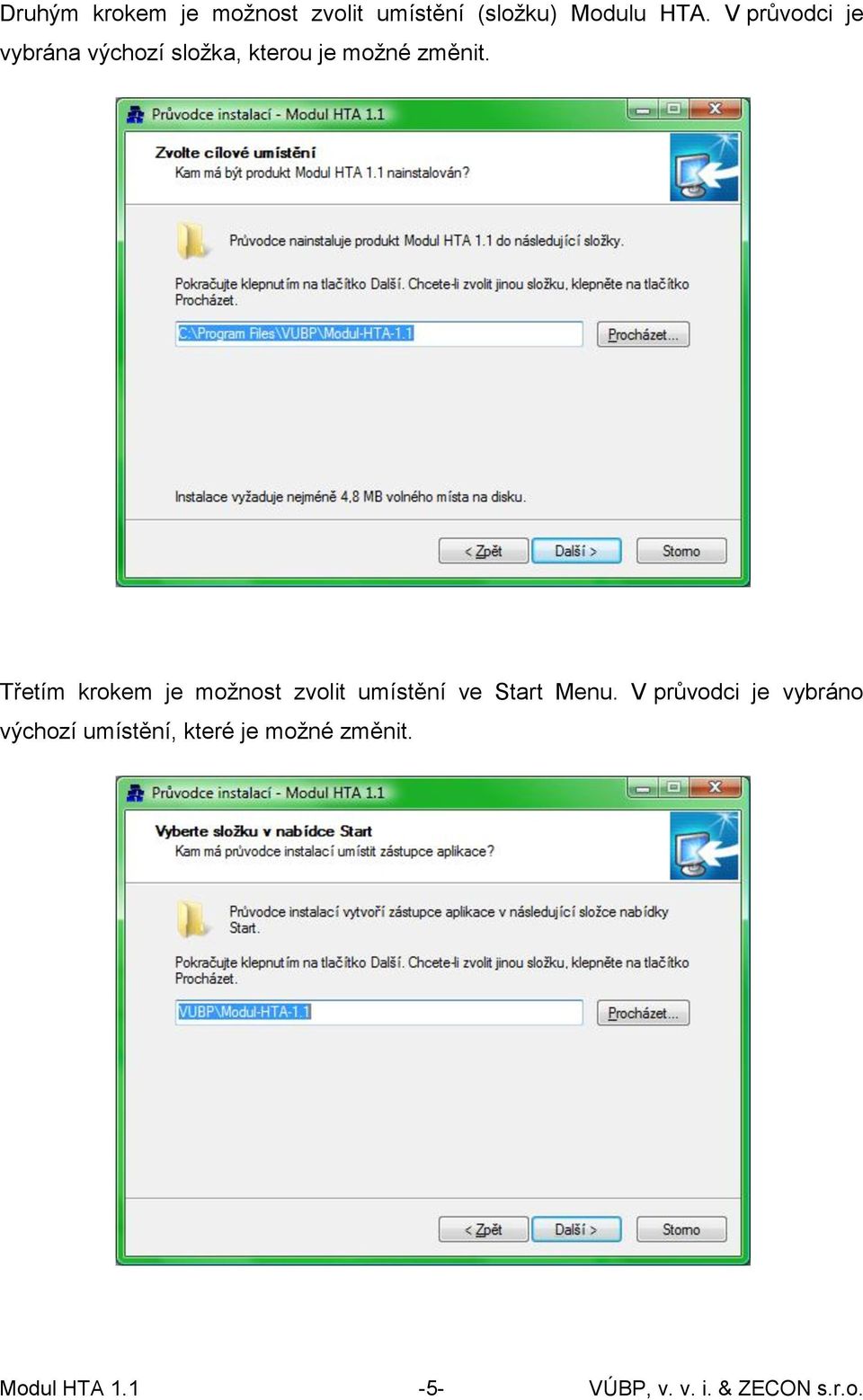

6 Druhým krokem je možnost zvolit umístění (složku) Modulu HTA. V průvodci je vybrána výchozí složka, kterou je možné změnit. Třetím krokem je možnost zvolit umístění ve Start Menu. V průvodci je vybráno výchozí umístění, které je možné změnit. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

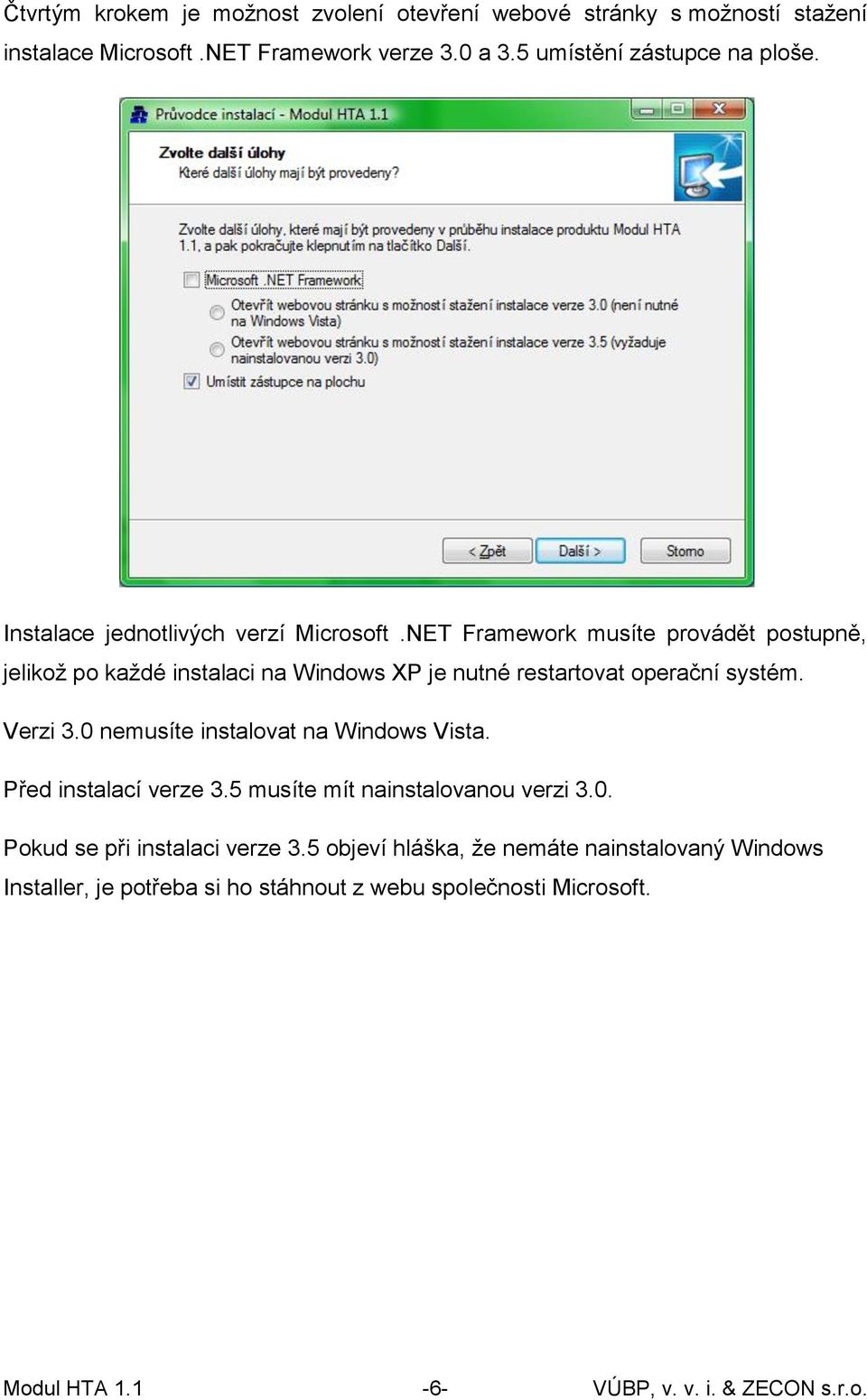

7 Čtvrtým krokem je možnost zvolení otevření webové stránky s možností stažení instalace Microsoft.NET Framework verze 3.0 a 3.5 umístění zástupce na ploše. Instalace jednotlivých verzí Microsoft.NET Framework musíte provádět postupně, jelikož po každé instalaci na Windows XP je nutné restartovat operační systém. Verzi 3.0 nemusíte instalovat na Windows Vista. Před instalací verze 3.5 musíte mít nainstalovanou verzi 3.0. Pokud se při instalaci verze 3.5 objeví hláška, že nemáte nainstalovaný Windows Installer, je potřeba si ho stáhnout z webu společnosti Microsoft. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

8 Pátým krokem je souhrn zvolených možností instalace a možnost Modul HTA nainstalovat, kliknutím na tlačítko Nainstalovat. Pokud vše proběhne v pořádku, zobrazí se tato obrazovka. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

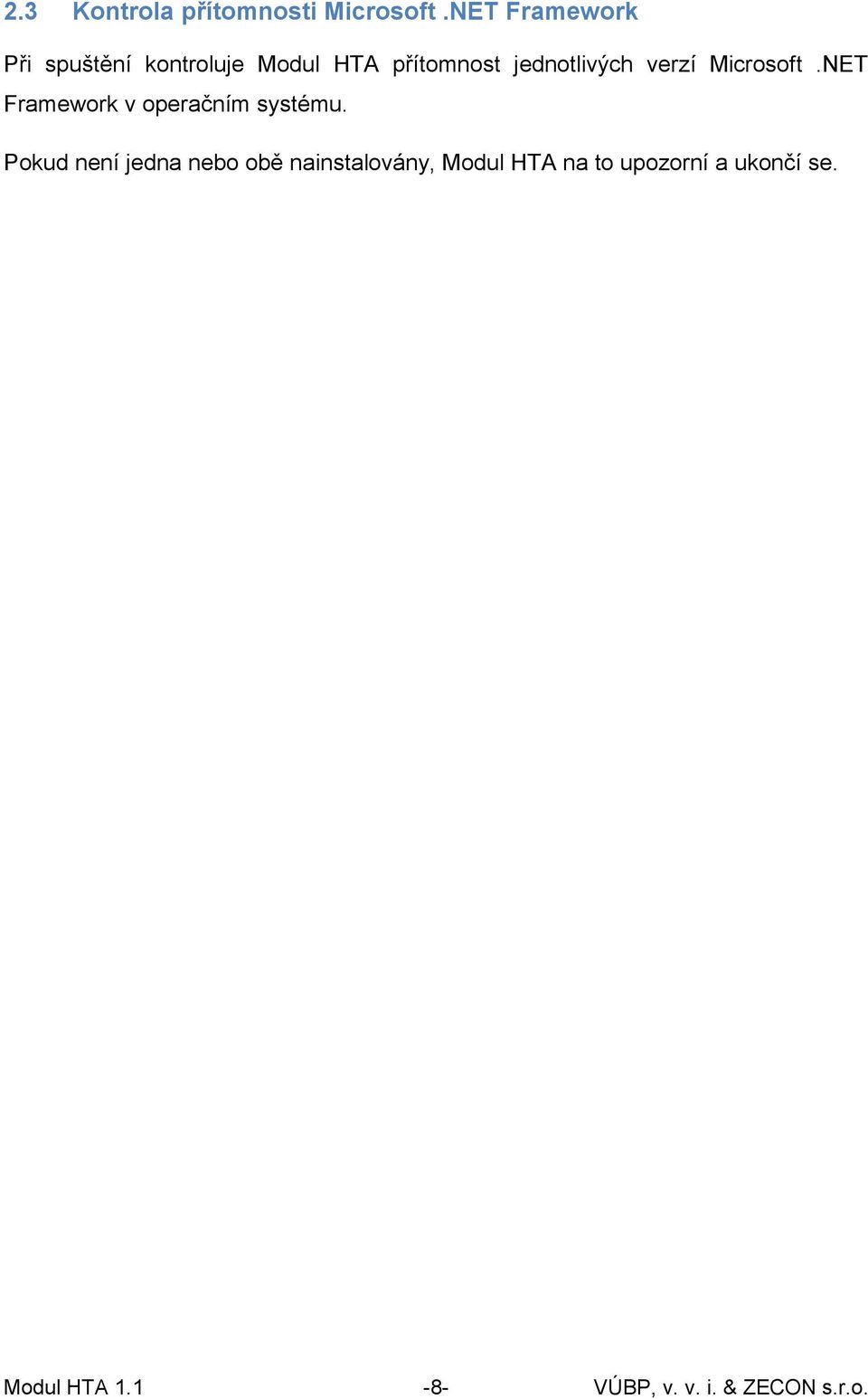

9 2.3 Kontrola přítomnosti Microsoft.NET Framework Při spuštění kontroluje Modul HTA přítomnost jednotlivých verzí Microsoft.NET Framework v operačním systému. Pokud není jedna nebo obě nainstalovány, Modul HTA na to upozorní a ukončí se. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

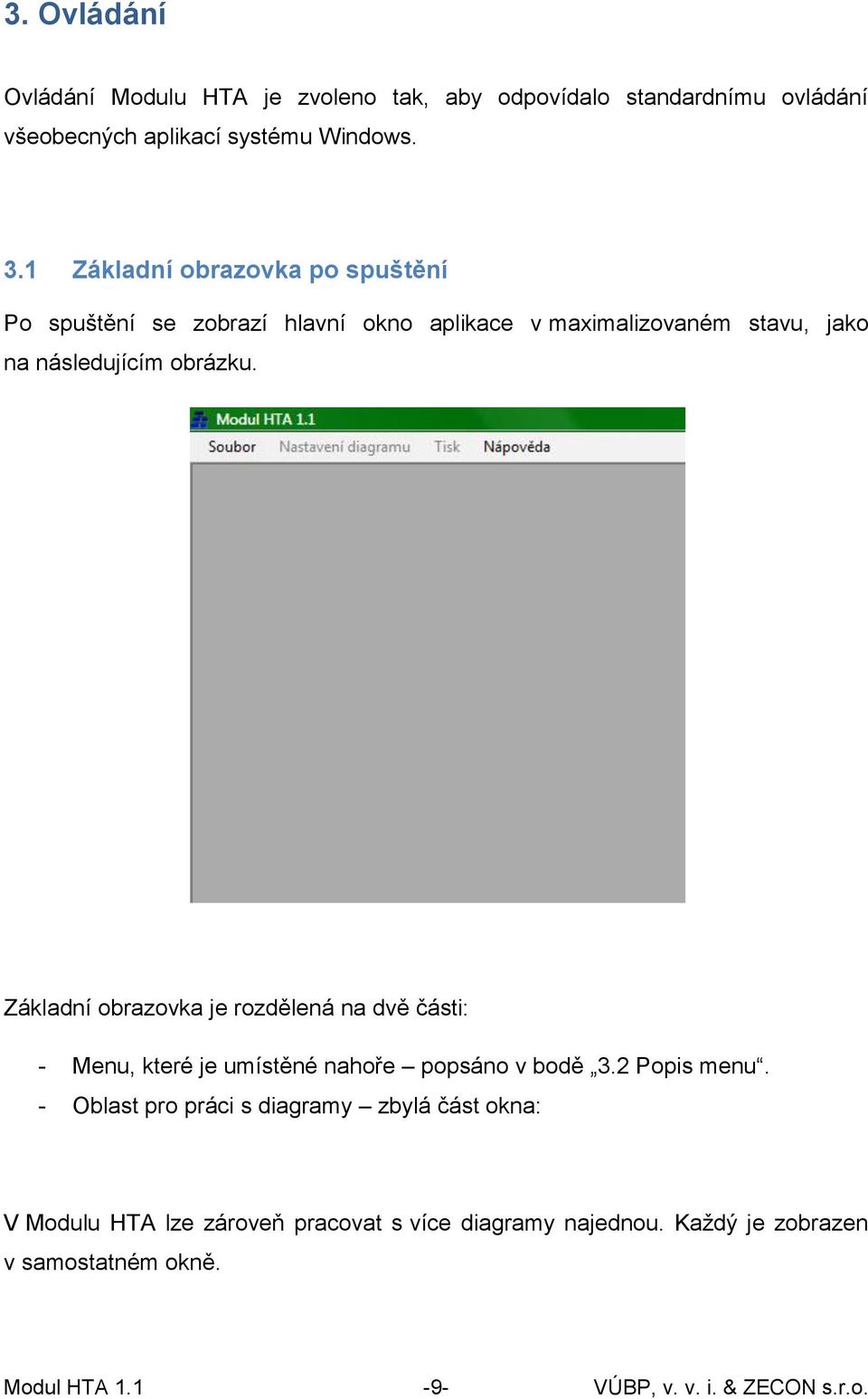

10 3. Ovládání Ovládání Modulu HTA je zvoleno tak, aby odpovídalo standardnímu ovládání všeobecných aplikací systému Windows. 3.1 Základní obrazovka po spuštění Po spuštění se zobrazí hlavní okno aplikace v maximalizovaném stavu, jako na následujícím obrázku. Základní obrazovka je rozdělená na dvě části: - Menu, které je umístěné nahoře popsáno v bodě 3.2 Popis menu. - Oblast pro práci s diagramy zbylá část okna: V Modulu HTA lze zároveň pracovat s více diagramy najednou. Každý je zobrazen v samostatném okně. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

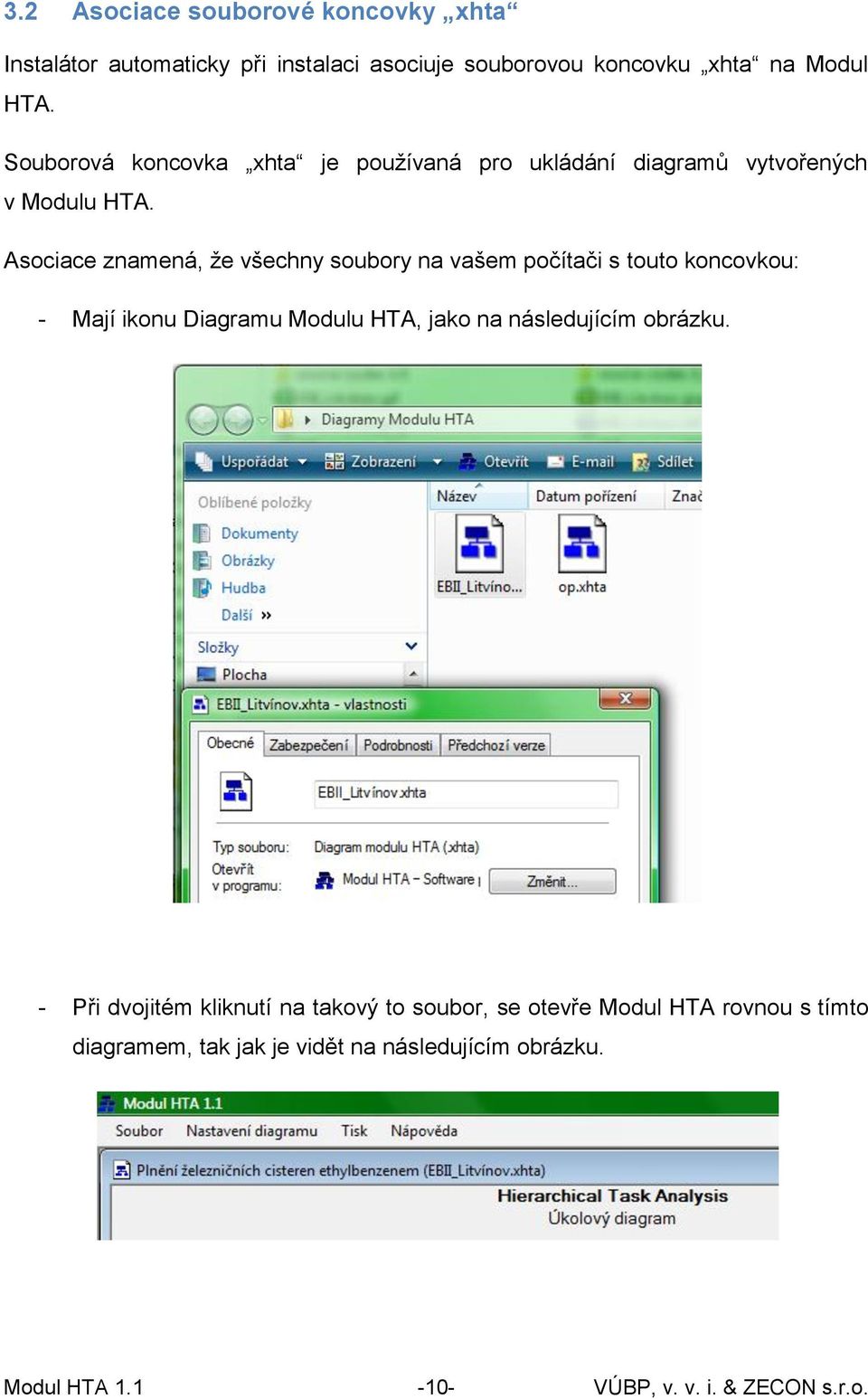

11 3.2 Asociace souborové koncovky xhta Instalátor automaticky při instalaci asociuje souborovou koncovku xhta na Modul HTA. Souborová koncovka xhta je používaná pro ukládání diagramů vytvořených v Modulu HTA. Asociace znamená, že všechny soubory na vašem počítači s touto koncovkou: - Mají ikonu Diagramu Modulu HTA, jako na následujícím obrázku. - Při dvojitém kliknutí na takový to soubor, se otevře Modul HTA rovnou s tímto diagramem, tak jak je vidět na následujícím obrázku. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

12 3.3 Popis menu Menu obsahuje čtyři základní položky, které jsou aktivní podle toho, jestli je otevřený nějaký diagram: A. Menu Soubor : Slouží k základním operacím se soubory digramu. Obsahuje následující položky: - Nový diagram (klávesová zkratka CTRL+N): o Otevře nový prázdný diagram. o Před samotným otevřením se zobrazí dialog Nastavení diagramu, viz bod 3.4 Tvorba diagramu. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

13 - Otevřít diagram (CTRL+O): o Nejdříve zobrazí dialog pro výběr souboru s uloženým diagramem: V základním nastavení je nastavený filtr na výběr souboru s koncovkou xhta. Tento filtr je možné změnit na soubory s koncovkou xml, se kterou byly ukládány soubory s diagramy v Modulu HTA 1.0. o Po výběru souboru pak Modul HTA otevře diagram k editaci. - Uložit diagram (CTRL+S): o Uloží aktivní diagram. o Pokud diagram ještě nebyl nikdy uložen tj. pracuje s novým diagramem, anebo pokud je otevřený diagram uložený verzí 1.0 (koncovka.xml ),, budete dotázáni pomocí dialogu uložení na soubor, do kterého chcete diagram uložit. Koncovka souboru je vždy xhta. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

14 - Uložit jako (CTRL+SHIFT+S): o Slouží k uložení diagramu do jiného souboru, se kterým bude Modul HTA dále pracovat. o Soubor je možné vybrat pomocí dialogu Uložit jako. - Uložit kopii (CTRL+ALT+SHIFT+S): o Slouží k uložení diagramu do jiného souboru jako kopii. Modul HTA bude dále pracovat se současným názvem souboru. o Soubor je možné vybrat pomocí dialogu Uložit kopii. - Zavřít diagram (CTRL+F4): o Zavře aktivní diagram. o Pokud není tento diagram uložen, budete dotázání na jeho uložení, viz bod 3.4 Práce s okny diagramu. - Konec (ALT+F4): o Ukončí Modul HTA. o Pokud není některý z otevřených diagramů uložen, budete dotázáni na jeho uložení, viz bod 3.4 Práce s okny diagramu. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

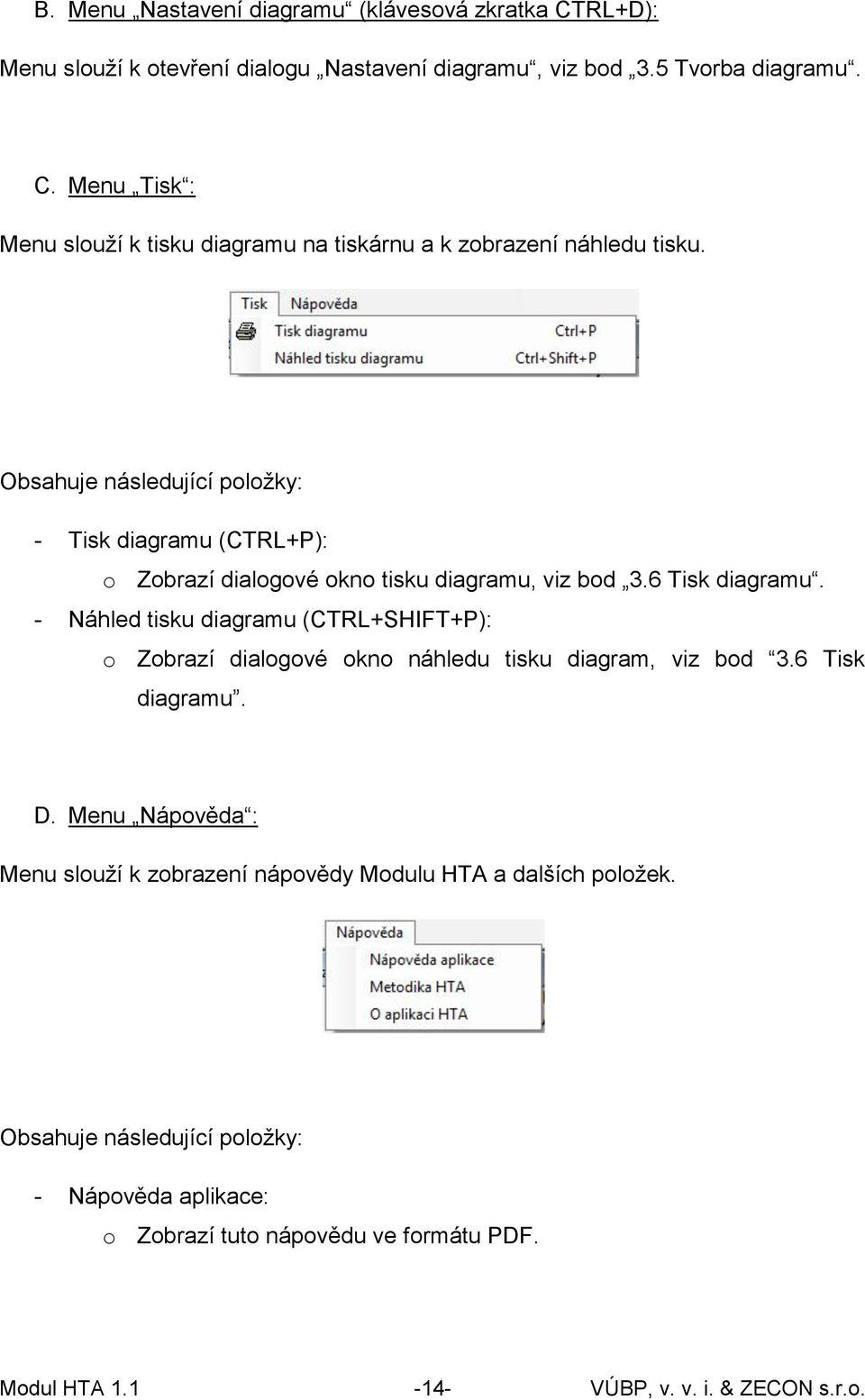

15 B. Menu Nastavení diagramu (klávesová zkratka CTRL+D): Menu slouží k otevření dialogu Nastavení diagramu, viz bod 3.5 Tvorba diagramu. C. Menu Tisk : Menu slouží k tisku diagramu na tiskárnu a k zobrazení náhledu tisku. Obsahuje následující položky: - Tisk diagramu (CTRL+P): o Zobrazí dialogové okno tisku diagramu, viz bod 3.6 Tisk diagramu. - Náhled tisku diagramu (CTRL+SHIFT+P): o Zobrazí dialogové okno náhledu tisku diagram, viz bod 3.6 Tisk diagramu. D. Menu Nápověda : Menu slouží k zobrazení nápovědy Modulu HTA a dalších položek. Obsahuje následující položky: - Nápověda aplikace: o Zobrazí tuto nápovědu ve formátu PDF. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

16 - Metodika HTA: o Zobrazí metodiku HTA ve formátu PDF. - O aplikaci HTA: o Zobrazí dialogové okno, které obsahuje základní informace o aplikaci. 3.4 Práce s okny diagramů Modulu HTA umožňuje pracovat s více diagramy najednou. Každý diagram je otevřen ve svém samotném okně, které je možné minimalizovat či maximalizovat. V záhlaví okna každé diagramu jsou zobrazeny následující informace: - Název diagramu - tj. pracovní operace daného diagramu, viz bod 3.5 Tvorba diagramu. - Soubor diagramu uvedený v závorce za názvem. - Označení, že diagram není uložen dvě hvězdičky na konci textu záhlaví. Okno diagramu lze zavřít následující způsoby: - Kliknutím na křížek v záhlaví okna. - Stisknutím klávesové zkratky CTRL+F4. - Vybráním položky Zavřít diagram v menu Soubor. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

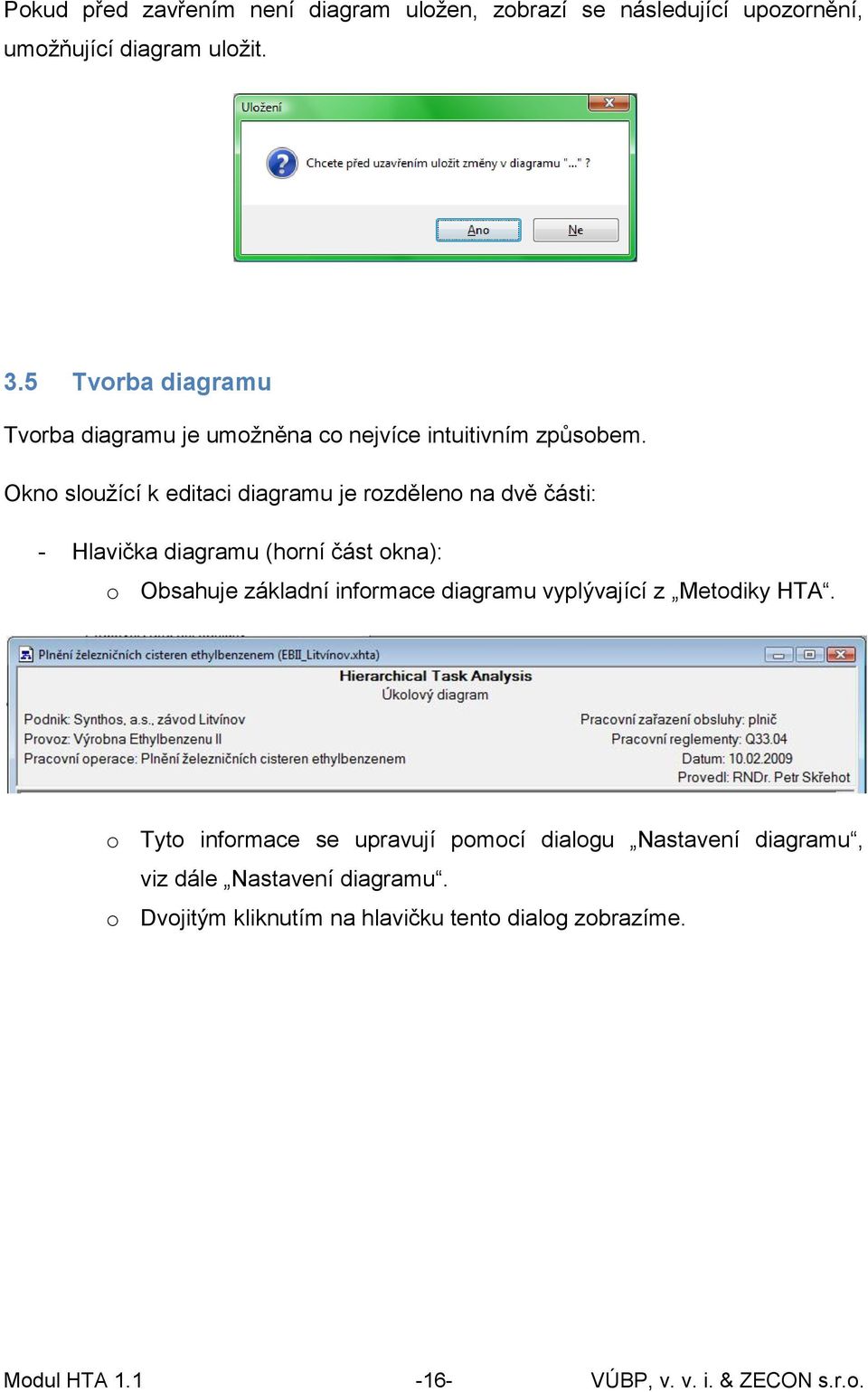

17 Pokud před zavřením není diagram uložen, zobrazí se následující upozornění, umožňující diagram uložit. 3.5 Tvorba diagramu Tvorba diagramu je umožněna co nejvíce intuitivním způsobem. Okno sloužící k editaci diagramu je rozděleno na dvě části: - Hlavička diagramu (horní část okna): o Obsahuje základní informace diagramu vyplývající z Metodiky HTA. o Tyto informace se upravují pomocí dialogu Nastavení diagramu, viz dále Nastavení diagramu. o Dvojitým kliknutím na hlavičku tento dialog zobrazíme. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

18 - Položky diagramu (dolní část okna): o Obsahuje jednotlivé položky (úkoly a subúkoly) diagramu umístěné do jednotlivých sekcí a propojené vazbami na rodičovský prvek s definovanou vazbou, viz dále Editace vlastností položek diagramu. o Pokud velikost okna diagramu nestačí k zobrazení celého diagramu, jsou zobrazeny posuvníky. o Posuvníky lze ovládat buď pomocí myši anebo pomocí šipkových kláves (nahoru, dolu, doleva, doprava). Tvorbu lze rozdělit do čtyř základních oblastí: - Nastavení diagramu. - Funkce Hlídání pozic - Vkládání a odstraňování položek (úkolů a subúkolů) do diagramu. - Editace vlastností položek diagramu. - Přesouvání a změna velikosti položek diagramu. - Změna pozic a sekcí položek diagramu Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

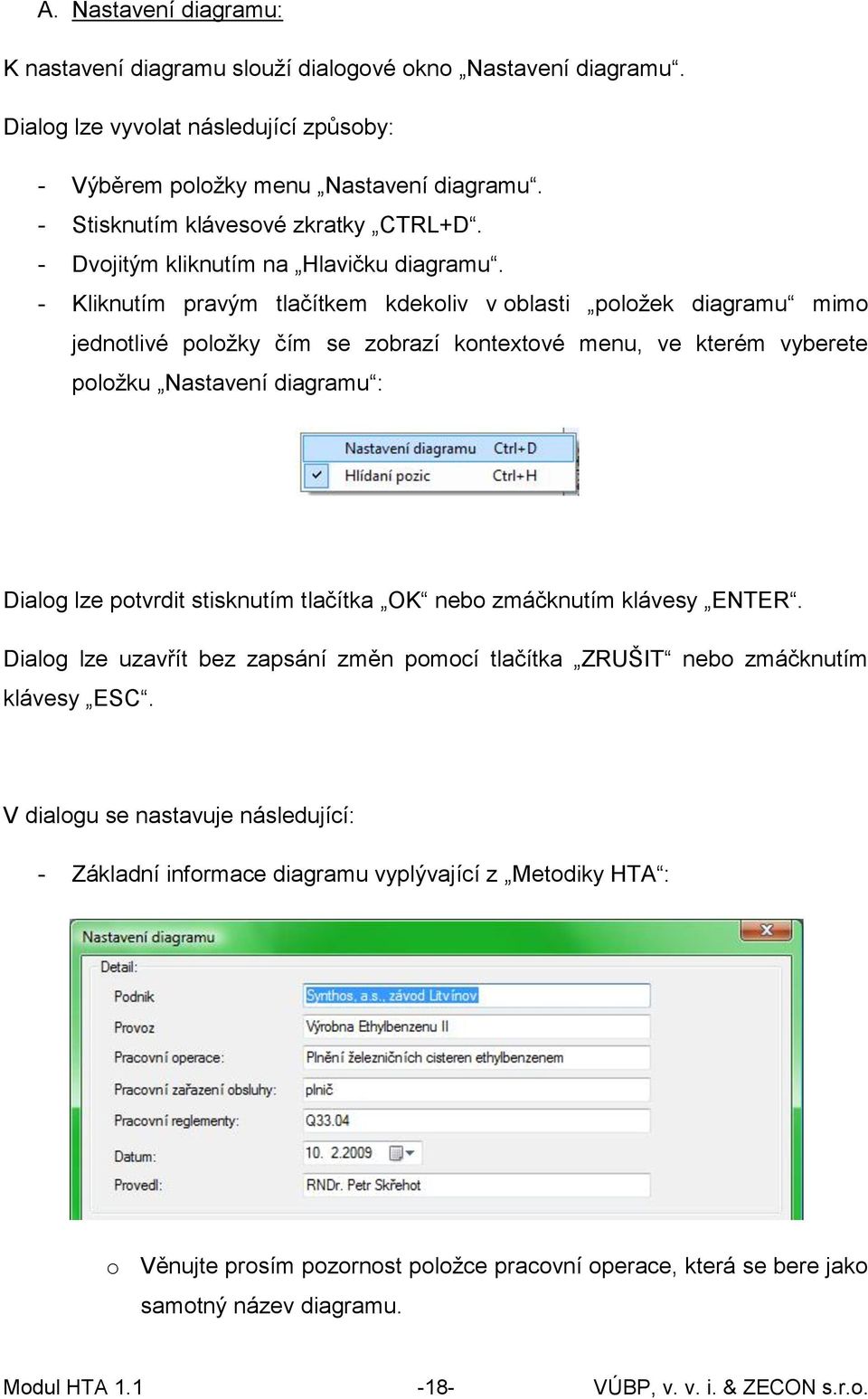

19 A. Nastavení diagramu: K nastavení diagramu slouží dialogové okno Nastavení diagramu. Dialog lze vyvolat následující způsoby: - Výběrem položky menu Nastavení diagramu. - Stisknutím klávesové zkratky CTRL+D. - Dvojitým kliknutím na Hlavičku diagramu. - Kliknutím pravým tlačítkem kdekoliv v oblasti položek diagramu mimo jednotlivé položky čím se zobrazí kontextové menu, ve kterém vyberete položku Nastavení diagramu : Dialog lze potvrdit stisknutím tlačítka OK nebo zmáčknutím klávesy ENTER. Dialog lze uzavřít bez zapsání změn pomocí tlačítka ZRUŠIT nebo zmáčknutím klávesy ESC. V dialogu se nastavuje následující: - Základní informace diagramu vyplývající z Metodiky HTA : o Věnujte prosím pozornost položce pracovní operace, která se bere jako samotný název diagramu. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

20 o Obsah položky pracovní operace je také brán jako název nulté položky (tedy cíle) diagramu, který nelze změnit viz dále Editace položek diagramu. - Rozměry diagramu a nastavení velikosti jednotlivých sekcí: o Šířku diagramu lze nastavit ručně, dle předcházejících zkušeností s tvorbou diagramu nebo ji ponechat tak jak je a přenechat nastavení šířky na Modulu HTA při vkládání položek diagramu viz dále Vkládání a odstraňování položek (úkolů a subúkolů) do diagramu. o Nastavení šířky je omezeno tak, aby nešlo nastavit tak, že by se nějaká položka dostala mimo diagram. o Minimální šířku diagramu můžete nastavit, tak že kliknete na tlačítko Nastavit minimální šířku. o Výška diagramu vychází s výšky jednotlivých sekcí a z výšky mezer mezi nimi a z výšky copyrightu, který se tiskne úplně dolů, proto je automaticky dopočítávána a nelze ji měnit. o Výšku jednotlivých sekcí lze nastavit pouze ručně. o Výška jednotlivé sekce může vycházet z výšky sekce předcházející. Toho docílíte tak, že zaškrtnete políčko Stejně jako úroveň X. B. Funkce Hlídání pozic Funkce Hlídání pozic slouží k přesnějšímu návrhu diagramu. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

21 Při otevření jakéhokoliv diagramu je tato funkce aktivní. Lze ji deaktivovat a aktivovat následujícími způsoby: - Kliknutím pravým tlačítkem kdekoliv v oblasti položek diagramu mimo jednotlivé položky čím se zobrazí kontextové menu, ve kterém vyberete položku Hlídání pozic (fajfka znamená, že je funkce aktivní): - Stisknutím klávesové zkratky CTRL+H. Pokud je funkce aktivní, tak: - Při přesunu nebo změně velikosti položky nebo více označených položek jsou hlídány pozice ostatních položek v dané sekci, tak aby nedošlo k překrytí položek. Tj. nemůžete přesunout položku na pozici jiné položky nebo přes ni. - Při vkládání nové položky je hlídáno, jestli je pro novou položku v dané sekci místo. Pokud pro ní místo není, tak se položka nevloží viz. další bod. - U položky typu cíl je hlídáno, aby byl vždy vycentrován na střed diagramu. To znamená, že ho nelze přesunout a změna velikosti probíhá zároveň oběma směry. - Při opětovné aktivaci funkce se kontroluje, jestli je položka typu cíl vycentrována na střed diagramu. Pokud není, tak program její automatické vycentrování. Pokud funkce není aktivní, tak: - Položku či více označených položek lze přesunout či změnit jejich velikost bez omezení na ostatní položky. Hlídáno je pouze to, aby se položky nedostaly mimo diagram. - Není hlídáno místo pro vložení nové položky. - Položku typu cíl lze přesunou na jakékoliv místo a změna velikosti probíhá samostatně na obě strany. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

22 - Kontextové menu položky umožňuje měnit pozic a sekci položky viz bod F - - Změna pozic a sekcí položek diagramu C. Vkládání a odstraňování položek (úkolů a subúkolů) do diagramu: Do jednotlivých sekcí diagramu lze vkládat položky. Položky jsou brána jako úkoly a subúkoly, což vyplývá z Metodiky HTA. Položka nulté úrovně může být jen jedna a je brána jako cíl. Je automaticky vkládána do každého nového diagramu. Položky první úrovně jsou brány jako úkoly. Vždy mají vazbu na cíl diagramu. Položky ostatních úrovní jsou brány jako subúkoly. Vazbu nastavujete tak, že přidáte nový subúkoly k vybranému úkolu či subúkolu. Nová položka se vkládá pomocí kontextového menu. Pomocí tohoto kontextového menu se i položky odstraňují z diagramu. Toto kontextové menu zobrazíte kliknutím pravým tlačítkem na jakoukoliv položku diagramu. Kontextové menu obsahuje následující položky: - Vložit úkol/subúkol (v závislosti na sekci): o Vybrání vloží novou položku jako navazující položku. Dále bude popsáno, na jakou pozici se položka umístí a jakou bude mít šířku a výšku. o Vazba nového úkolu na nadřazenou resp. vazba nadřazené položky na novou podřízenou položku při vložení je vždy nastavena na typ AND. Změnit to lze v dialogu Vlastnosti položky, který bude popsán dále v bodě Editace vlastností položek diagramu. - Odstranit úkol/subúkol (v závislosti na sekci): o Vybráním se odstraní položka. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

23 o Pokud položka obsahuje nějaké navazující položky, zobrazí se dotaz, jestli chce položku opravdu odstranit i s navazujícími položkami: - Vlastnosti úkolu/subúkolu (v závislosti na sekci): o Vybráním se zobrazí dialogové okno Vlastnosti položky, viz dále Editace vlastností položek diagramu. Při vkládání nové položky je jí nastaveno umístění, šířka a výška. Umístění je dopočítáno automaticky a to následovně: - Nová položka se umístí přímo pod nadřízenou položku. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

24 - Nová položka se umístí vpravo od další položky patřící pod nadřízenou položku. Při automatickém zjišťování pozici nové položky mohou nastat dvě konfliktní situace: - Nová položka se již nevejde na diagram: o Zobrazí se upozornění, jestli se má diagram automaticky zvětšit. o Pokud zvolíte Ano, diagram se automaticky zvětší a položka bude vložena. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

25 - Pro novou položku není v sekci místo (kontroluje se pouze v případě, že je aktivní funkce Hlídání pozic ): o Zobrazí se upozornění, že novou položku nelze vložit a je potřeba ostatní položky dané sekce posunou či zmenšit, viz dále Přesouvání a změna velikost položek diagramu. Šířka nové položky je také automaticky dopočítána: - Pokud se jedná o první položku pod vybranou položku, je nastavena výchozí šířka. - Pokud již pod vybranou položkou existují jiné položky, tak se šířka vezme z poslední položky podřízené dané položce. Výška položky vychází z nastavené výšky sekce a nelze ji změnit. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

26 D. Editace vlastností položek diagramu: K editaci vlastností položek diagramu vyplývajících z Metodiky HTA slouží dialog Vlastnosti položky. Tento dialog lze zobrazit dvěma způsoby: - Dvojitým kliknutím na položku. - Kliknutím pravým tlačítkem na položku, kdy se zobrazí kontextového menu a z něho vybrat poslední položku Vlastnosti cíle/úkolu/subúkolu. Dialog slouží k editaci vlastností všech typů položek. V závislosti na tom jakou položku budete editovat, jsou dostupné určité prvky dialogu. Dialog lze potvrdit stisknutím tlačítka OK nebo zmáčknutím klávesy ENTER. Dialog lze uzavřít bez zapsání změn pomocí tlačítka ZRUŠIT nebo zmáčknutím klávesy ESC. Samotný dialog lze pak rozdělit do čtyř částí: - Výběr zobrazené sekce: o Pomocí těchto tlačítek se můžete přesouvat mezi jednotlivými sekcemi. o Při otevření je vždy vybrána sekce dané položky. o Pokud nějakou sekci vyberete, zobrazí se vlastnosti první položky v dané sekci, tedy položky úplně vlevo. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

27 o Pokud před zvolením jiné sekce změnily vlastnosti položky a nepotvrdili jste je tlačítkem Použít, zobrazí se upozornění, že položka byla změněna s otázkou, jestli chcete změny uložit. Zvolením Ano se změny uloží. - Nastavení vertikálního textu sekce a přesun mezi položkami: o Přepínačem Vertikální text v této sekci nastavuje, jestli všechny položky v dané sekci budou mít vertikální text. o Pomocí dalších tlačítek se přesunujete mezi vlastnostmi jednotlivých úkolů: A to buď v dané sekci pomocí tlačítek Předcházející úkol/subúkol a Následující úkol/subúkol. Anebo na nadřízenou položku pomocí tlačítka Nadřízený cíl/úkol/subúkol. o Před samotným přesunem na vlastnosti jiné položky budete případně dotázání na zapsání změn vlastností aktuální položky. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

28 - Nastavení vazby na nadřízené a následující položky: o Pomocí přepínačů lze nastavit vazbu: Na podřízené položky. Na následující položku (další položku vpravo se stejnou nadřízenou položkou). o Typu vazby dle možností vyplývajících z Metodiky HTA. - Definice vlastností položky vyplývající z Metodiky HTA : o Vyplňovány jsou pouze položky, které nelze automaticky dopočítat. o Popis technologie / procesu lze vyplnit jen u položky typu cíl. o Ke komfortnějšímu zápisu akci slouží tlačítka pro vkládání textové formy vazeb mezi podřízeným úkoly/subúkoly. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

29 E. Přesouvání a změna velikosti položek diagramu: Změnit pozici položky nebo změnit šířky položky lze pomocí myši. Umístění či šířka položky nesmí zasahovat mimo diagram, anebo pokud je aktivní funkce Hlídání pozic na sousední položky. Modul HTA toto automatický hlídá a nepovolí vám položku takto přesunout či zvětšit. Změnit pozici položky můžete tak, že ji chytíte levým tlačítkem myši a přesunete na novou pozici. Tak jak to děláte třeba se zástupci na ploše. Přesunout položky typu cíl, lze pouze v případě, že není aktivní funkce Hlídání pozic. Změnit pozici více položek můžete tak, že je označíte pomocí myši (stejně jako při označování zástupců na ploše). Vždy se označí všechny položky, u kterých je jakákoliv část uvnitř ohraničené prostoru (tj. nemusíte takto ohraničovat celou položku): Položku typu cíl nemůžete označit pomocí tohoto výběru. A lze ji přesouvat či měnit její velikost pouze samostatně. Položky jsou po vybrání zvýrazněny šedým ohraničením, tak jak je možné vidět na následujícím obrázku. Poté při chycení jakékoliv označené položky, budete přesouvat všechny označené položky. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

30 To že jste s kurzorem myši nad položkou nebo že ji přesouváte, poznáte tak, že se vám zobrazí ukazatel myši ruka, tak jako na následujícím obrázku. To že je položka ohraničena znamená, že jste ji vybrali. Vybral položku lze také tak, že na ní klikněte nebo že vyberete více položek, tak jak bylo vysvětleno výše. Pokud je položka nebo více položek vybráno (tedy ohraničena), lze změnit jejich šířku. Šířku lze změnit tak, že najedete ukazatelem myši na šedé ohraničení, tím se změní ukazatel na symbol změny šířky a pomocí stisknutého levého tlačítka a přesunem myši položce změníte šířku. Tak jak vidíte na následujícím obrázku. Pokud je označeno více položek mění se šířka všech označených položek. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

31 U položky typu cíl změna velikost chová v závislosti na tom, jestli je aktivní funkce Hlídání pozic : - Pokud je aktivní, mění se rozměry cíle na obě strany zároveň. - Pokud není aktivní, mění se rozměry jen na stranu, kde změnu provádíte. Tedy napravo nebo nalevo jako u ostatních položek. Po změně pozice či velikosti položek automaticky přepočítáno pořadí úkolů/subúkolů v celém diagramu pokud je aktivní funkce Hlídání pozic. Položky typu cíl má ještě jednu zvláštnost. Pokud není umístěna přesně na středu diagramu, lze ji tam přesunout dvěma způsoby, které je možné provést pouze pokud cíl opravdu není umístěn přesně na střed diagramu: - Opětovnou aktivací funkce Hlídání pozic, kdy se Modul HTA zeptá, jestli to má provést automaticky. - Kliknutím pravým tlačítkem na cíl a z kontextového menu vybrat položku Vycentrovat na střed, tak jak je to na následujícím obrázku: F. Změna pozic a sekcí položek diagramu Pokud není aktivní funkce Hlídání pozic lze za určitých okolností změnit pozici či sekci položky. K tomu slouží položky v kontextovém menu úkolů a subúkolů (zobrazíte ho kliknutím pravým tlačítkem na úkol/subúkol): Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

32 Změnit pozici úkolu/subúkolu v rámci dané sekce lze následovně: - Posunout doleva nebo doprava. Úkol/subúkol si prohodí pozici s jiným se sousedním úkolem/subúkolem. Takto lze přesouvat úkoly/subúkoly pouze pod stejným nadřízeným úkolem/subúkolem. - Změnit nadřízenou položku. V kontextovém menu se zobrazí všechny možné úkoly/subúkoly v pořadí v jaké jsou zobrazeny v diagramu. Současný nadřízený úkol/subúkol je označen fajfkou. - Při přesouvání se také přesunou všechny podřízené subúkoly. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

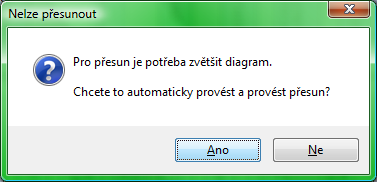

33 - Před samotným přesunem, je zkontrolováno, jestli by se po přesunu nedostaly některé úkoly/subúkoly mimo diagram. Pokud by se tak stalo, zeptá se program, jestli se má automaticky zvětšit. Změnit sekci úkolu/subúkolu v rámci diagramu lze následovně: - Lze přesouvat v rámci jednotlivých sekci 1 až 4 a to vždy po jedné sekci, tj. o jednu nahoru či o jednu dolů: - V kontextovém menu se zobrazí všechny možné nové nadřízené úkoly/subúkoly v pořadí v jaké jsou zobrazeny v diagramu (zleva doprava). o Při přesouvání jsou také přesouvány všechny podřízené subúkoly. Pokud by se přesunem dostaly subúkoly do neexistující sekce 5, tak možné provést přesun o sekci dolů. o Při přesouvání se také kontroluje (stejně jako u změny pozice) nové umístění úkolů/subúkolů vzhledem k rozměrům diagramu. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

34 o Úkoly ze sekce 1 nelze logicky přesunou nahoru, proto není tato možnost v kontextovém menu zobrazena. o Subúkoly ze sekce 4 nelze logicky přesunout dolu, proto není tato možnost v kontextovém menu zobrazena. 3.6 Tisk diagramu K tisku diagramu slouží dva dialogy: - Tisk diagramu. - Náhled tisku diagramu. A. Tisk diagramu: Dialog Tisk diagramu lze vyvolat dvěma způsoby: - Zvolením položky Tisk diagramu z menu Tisk. - Stisknutím klávesové zkratky CTRL+P. Samotný dialog je určený k nastavení: - Tiskárny, na kterou budeme tisknout. - Formátu papíru (A4 až A0), dle toho který formát podporuje vybraná tiskárna. - Orientaci papíru na výšku či na šířku. - Okrajů s tím, že jsou hlídány minimální okraje zvolené tiskárny. Dialog obsahuje čtyři tlačítka: - Vytisknout vytiskne diagram na zvolenou tiskárnu dle zvolených nastavení. - Náhled zobrazí dialog náhledu tisku dle zvolených nastavení, viz dále Náhled tisku diagramu. - Zrušit zruší zvolené nastavení. Lze vyvolat zmáčknutím klávesy ESC. - Uložit uloží nastavení tisku, které je dočasně uloženo v paměti a je využito: Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

35 o Při zobrazení okrajů stránek v návrhu diagramu. o Při opětovném otevření toho dialogu. Jako výchozí (při prvním otevřením dialogu u daného diagramu) je vždy nastaveno následující: - Je vybrána výchozí tiskárna operačního systému. - Nastaven formát A4. - Orientace je nastavena na šířku. - Všechny okraje jsou nastaveny na 10 milimetrů. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

36 Okraje stránek jsou v návrhu diagramu zobrazeny červenými čarami, tak jak je vidíte na následujícím obrázku. B. Náhled tisku diagramu: Podle zvolených parametrů dialogu Tisk diagramu nebo podle výchozích nastavení se zobrazí dialog Náhledu tisku diagramu. Tento dialog lze vyvolat dvě způsoby: - Zvolením položky Náhled tisku diagramu z menu Tisk. - Stisknutím klávesové zkratky CTRL+SHIFT+P. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

37 Samotný dialog umožňuje zobrazit náhled z různých pohledů, tak jak je to vidět na následujícím obrázku: Je možné: - Listovat mezi stránkami a to pomocí: o Tlačítek Předchozí a Další. o Pomocí číselného přepínače Stránka. - Přepínat zobrazení: o Na zobrazení jedné stránky. o Na zobrazení dvou stránek. o Na zobrazení čtyř stránek. o Na zobrazení osmi stránek. - Přibližovat a oddalovat náhled na danou stránku, pomocí rozbalovacího seznamu Zobrazení. Modul HTA VÚBP, v. v. i. & ZECON s.r.o.

38 4. Seznam klávesových zkratek Zkratka CTRL+N CTRL+S CTRL+SHIFT+S CTRL+SHIFT+ALT+S CTRL+F4 ALT+F4 CTRL+D CTRL+H CTRL+P CTRL+SHIFT+P Vyvolaná funkce / dialog Nový diagram Uložit diagram Uložit jako Uložit kopii Zavřít diagram Ukončit Modult HTA Nastavení diagramu Aktivace/deaktivace funkce Hlídání pozic Tisk diagramu Náhled tisku diagramu Modul HTA VÚBP, v. v. i. & ZECON s.r.o.
