BZKV 10. přednáška RBZS. Opěrné a suterénní stěny
|
|
- Otto Pešan
- před 8 lety
- Počet zobrazení:
Transkript
1 Opěrné a suterénní stěny
2 Opěrné stěny Zachycují účinky zeminy nebo sypké látky za zdí. Zajišťují zeminu proti ujetí ze svahu
3 Gravitační Úhelníkové Žebrové Speciální Opěrné stěny dřík stěny = = hradící stěna základ
4 Pilotová stěna (opěrná) Kotvená pilotová stěna K pažení stavebních jam
5 Zemní tlak: aktivní v klidu pasivní Zatížení stálá nahodilé na povrchu terénu z + a a = q d / γ d
6 Statický výpočet Posouzení 1. únosnost zeminy pod základem 2. stabilita a. překlopení b. posunutí (usmyknutí v základové spáře) 3. návrh stěny; jejích částí, dimenzování výztuže
7 1. 2a 2b
8 1. únosnost zeminy pod základem tlak zeminy M tíha opěrné stěny N napětí v základové spáře pod základem
9 2a. kontrola stability - překlopení Podmínka stability ověření statické rovnováhy EQU M dst M stb Destabilizující moment Stabilizující moment g G = 1,1 g Q = 1,5 g G = 0,9 g Q = 0
10 2b. kontrola stability usmyknutí v základové spáře Stabilizující síla g G = 0,9 g Q = 0 Destabilizující síla g G = 1,1 g Q = 1,5 μ min V d max H d V d nejmenší hodnota svislé složky výslednice působící na základovou spáru H d největší hodnota vodorovné síly působící po základové spáře μ koeficient tření po základové spáře μ = (tg 2/3 až 1) φ ef
11 Opatření proti usmyknutí v základové spáře
12 Gravitační (tížná) zeď h = 2-3 m h > 3 m
13 Tvar gravitační stěny min 0,6 m 0,5 h 1 h b = (0,33 0,45)h výška základu: 0,60 2,0 m tloušťka stěny nad základem: h 1 vyložení na přední straně 0,5 h 1 vyložení na rubové straně 0,15-0,20 m tloušťka stěny v hlavě: 0,60 m
14 Zatížení
15 Posouzení gravitační stěny Únosnost zeminy pod základem napětí, A eff R bz
16 Posouzení gravitační stěny Stabilita - překlopení M dst M stb
17 Posouzení gravitační stěny Stabilita usmyknutí v základové spáře μ min V d max H d
18 vlastní stěna Posouzení gravitační stěny
19 1 - izolační nátěr 2 - trativod 3 - jílové těsnění 4 - drenážní trubky Ø mm sklon 10 % á 5-10m 5 - zatravnění Odvodnění zeminy za zdí
20 Odvodnění zeminy za zdí odvodnění trativodem
21 Smršťování dilatace m
22 Gravitační stěna s odlehčovací deskou Chaudyho stěna h 1 = (1,5 až 2,5) t l 1 = (0,60 až 0,75) t odlehčovací deska h s mm výztuž (namáhání ohybem: hmotností zeminy nad deskou)
23 napětí v základové spáře tížná stěna X tížná stěna s odlehčovací deskou
24 Gabiony
25 Úhelníková (úhlová) stěna h 5,0 m b = (0,45 0,56) h tloušťka stěny min mm v patě 1/10 h
26 Posouzení 1. únosnost zeminy pod základem 2. stabilita a. překlopení b. posunutí (usmyknutí v základové spáře) 3. návrh stěny; jejích částí, dimenzování výztuže
27 Úhelníková stěna návrh výztuže statický model: rozdělení na konzoly
28 hlavní výztuž rozdělovací výztuž
29
30
31 Žebrová opěrná stěna h > 5,0 m do 8,0 (až 10) m
32 Žebrová opěrná stěna vzdálenost žeber: 1/3 1/2 h ( 2 až 4m) tloušťka žeber: 0,25 0,5 m tloušťka hradící stěny: min 0,18 0,20 m (podle působení) Podélný nosník úprava koruny opěrné zdi (např. římsa, kotvení zábradlí a svodidla) Dilatační styčníky: zdvojené žebro nebo vykonzolování
33 Žebrová opěrná stěna s odlehčovací deskou
34 Žebrová opěrná stěna Posouzení 1. únosnost zeminy pod základem 2. stabilita a. překlopení b. posunutí (usmyknutí v základové spáře) 3. návrh stěny; jejích částí, dimenzování výztuže
35 Žebrová opěrná stěna návrh výztuže deska deskové účinky

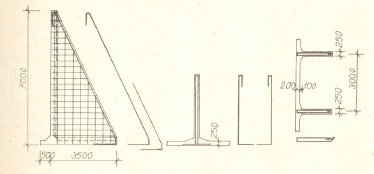

36 žebro Žebrová opěrná stěna návrh výztuže
37 hlavní výztuž na tahovou sílu, která vzájemně spíná hradicí stenu a základovou desku. vodorovné + svislé třmeny - zajišťují, aby se hradicí stěna, resp. základová deska od žebra neodtrhly náběhy Základová deska = vodorovná spojitá deska podporovaná svislými žebry
38 vzdálenost mm vzdálenost mm
39 Montované opěrné stěny
40 Kalichové patky Sloupy H průřezu Příčně orientované desky Sloup konzola Všechny panely navrhnout jako ten nejvíc namáhaný (možný omyl záměna při montáži)
41 Spojení stěny a základu L, T Propojení dílců svary, ŽB věnec
42
43
1 Použité značky a symboly
1 Použité značky a symboly A průřezová plocha stěny nebo pilíře A b úložná plocha soustředěného zatížení (osamělého břemene) A ef účinná průřezová plocha stěny (pilíře) A s průřezová plocha výztuže A s,req
