1 Multifunkční sportovní areál Újezd u Kunštátu Doplněk studie pro zadání projektové dokumentace Osadní výbor Újezd 2015

2 Multifunkční sportovní areál Újezd u Kunštátu doplněk studie pro zadání projektové dokumentace zpracoval Osadní výbor Újezd Popis: Doplněk vychází ze studie zpracované v roce 2008 a doplňuje studii novým dispozičním členěním sportovišť a zázemí areálu. Celková velikost areálu zůstane zachována. Zamýšlená sportoviště: 1. travnatá plocha pro hasičský sport a tartanová dráha 2. víceúčelové hřiště s umělým povrchem 3. street work-out 4. skatepark 5. bmx dráha Zázemí areálu: dřevostavba s přístřeškem : skladiště 5x4m, stánek 4x3m, přístřešek 12x4m a 2x4m celkem 6x22m, bez sociálního zařízení. Pro potřeby areálu bude používáno sociální zařízení na blízkém výletišti.

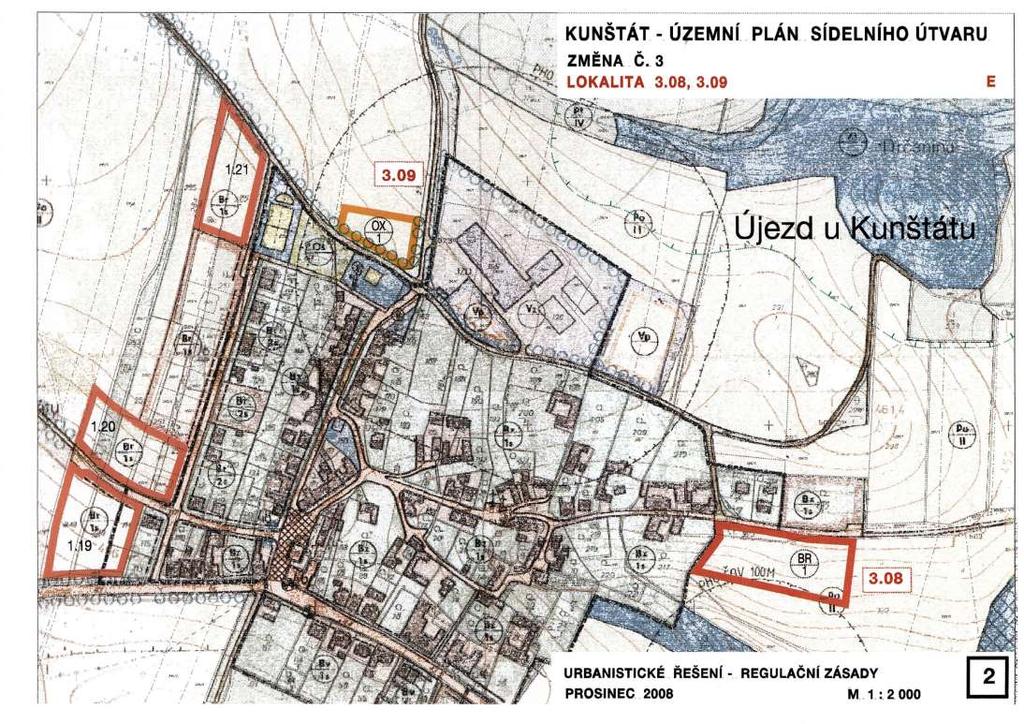

3 Návrh situační plánu areálu- rozmístění sportovišť

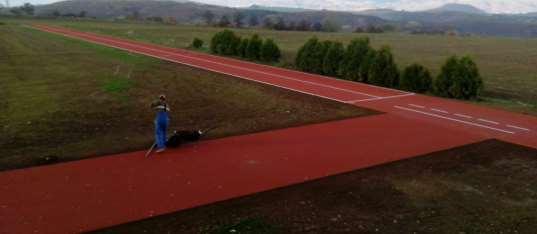

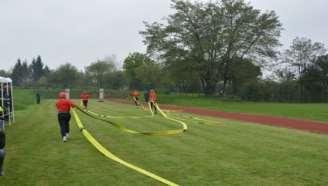

4 1.Travnatá dráha pro hasičský sport a tartanová dráha Obě sportoviště musí být na stejné výškové úrovni. V jižní části zásobník na vodu o objemu 6-8 m3 pro potřeby požárního útoku. Zdroj vody, vrtaná studna, by měla být poblíž. Ze zásobníku bude též zavlažována travnatá plocha areálu, nedaleké travnaté hřiště na malou kopanou a zavedena užitková voda do budovy zázemí areálu. Start hasičské dráhy bude z tartanu, viz.ilustrační foto. Důležité je odvodnění startu a celé travnaté dráhy, kanálové vpusti mezi tartanem a travnatou částí. Ke startu příjezd automobilem. Za startem bude k hranici pozemku vytvořen svah, který bude tvořit přírodní tribunu. Tartanová dráha bude 5 m široká a 113 m dlouhá. Z toho 10 m bude tvořit start na požární útok a 3 m doběh. Dráha bude dělená bílým lajnování na 4x1,25 m nebo 2x2,5 m ( pro požární sport ). Osvětlení drah stožáry na rozmezí travnaté dráhy a tartanu. Na stožárech též reproduktory ozvučení areálu. Travnatá dráha bude 15m široká a dlouhá 100 m.

5 2.Víceúčelové hřiště s umělým povrchem Rozměry hrací plochy 18x36 m, celkový rozměr 20x40m. Hřiště bude oploceno dle standardů pro tyto sportoviště. Hřiště je víceúčelové, tj. pro sporty: malá kopaná, házená, basketbal, tenis, volejbal...osvětlení na konstrukci oplocení. Možnost zaledování plochy v zimním období.

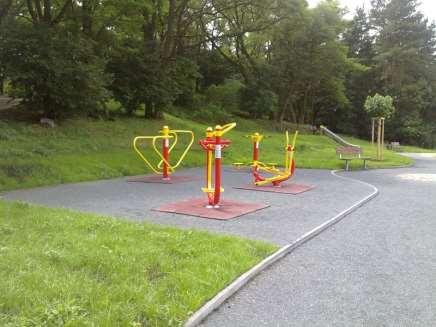

6 3. Street work-out - venkovní fitness hřiště Umístění v jižní části areálu. Rozloha cca m2. Více viz ilustrační foto ze stránek výrobce fy JOSLAFITPARK

7 4.Skatepark Umístění pod víceúčelovým hřištěm. Rozloha dle možností cca 300 m2. Navrhujeme betonový kompaktní park z dílen fy FIVERAMPS, nebo MYSTIC CONTRUCTIONS. Ke skateparku vést chodník vedle multifunkčního hřiště. Ilustrační foto:

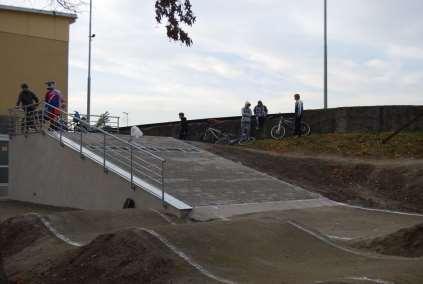

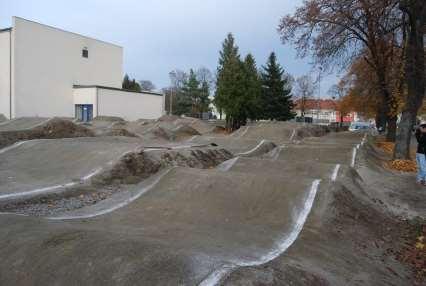

8 5. BMX dráha Bike dráha bude umístěna v severní části areálu. Vzhledem ke svažitosti pozemku bude položena v nejnižším bodě. Rozlohou bude pokrývat zbylý pozemek areálu. Vzhled a provedení záleží na projektantovi. Nepočítá se s pořádáním oficiálním závodů, spíše na rekreační využití. Zvážit spojení se skateparkem ( bike dráhu okolo skateparku?). Ilustrační foto: bmx dráha Prostějov

9 Zázemí areálu: dřevostavba, podlaha zámková dlažba, stejná jako pod přístřeškem a na chodnících. El.rozvaděč s 220v a 380V, přípojka z výletiště. Areál nebude napojen na pitnou vodu. Do kiosku bude připojena voda ze studny, odpad z umyvadla (dřezu) napojen na odvodnění dráhy. Poblíž budovy dva prvky pro malé děti (houpačky) a venkovní stůl na stolní tenis. Nutný příjezd k budově automobilem (dodávkovým). Předpokládané půdorysné rozměry budovy: skladiště 5x4m, stánek 4x3m, přístřešek 12x4m a 2x4m celkem 6x22m. U skladiště nutná vrata pro vjezd s přívěsným vozíkem, popřípadě pro zajetí zahradním traktorem. Stánek vybaven na prodej občerstvení při pořádání akcí, dvě výdejová okna.

10 Ostatní plocha: mezi jednotlivými sportovišti umístit vhodně lavičky, keře a stromy. Celý areál zatravněn. Při návrhu terénu vzít v potaz údržbu trávníku zahradním traktorem ( sklony svahů ). Celý areál oplotit, výška cca 1,5m. Vjezd z cesty za výletištěm. Vzhledem k západním větrům doplnit západní stranu areálu o větrolam, živý plot Nové členění stavebních objektů: SO 01 Travnatá dráha pro hasičský sport a tartanová dráha SO 02 Víceúčelové hřiště s umělým povrchem SO 03 Street work-out - venkovní fitness hřiště SO 04 Skatepark SO 05 BMX dráha SO 06 Zázemí areálu SO 07 Osvětlení SO 08 Studna s přípojkou užitkové vody SO 09 Přípojka vodovodu SO 10 Přípojka NN SO 11 Oplocení SO 12 Komunikační napojení SO 13 Sadové úpravy

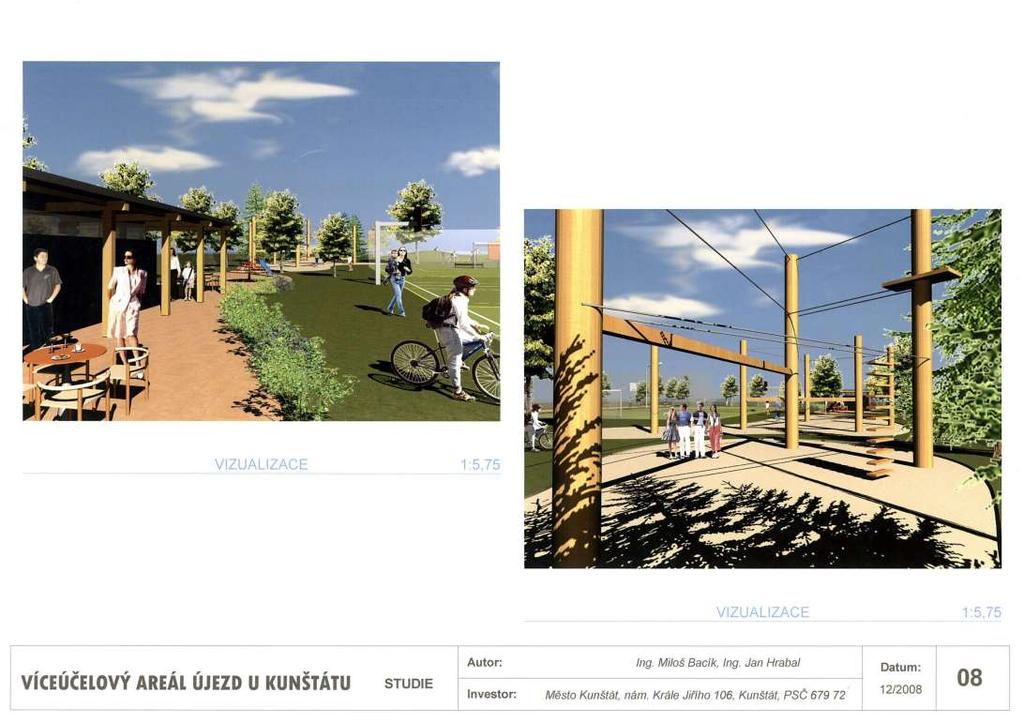

11 Závěr: Projektovat jednotlivá sportoviště s možností výstavby na etapy, dle dostupných dotačních programů. Priority: 1. travnatá plocha pro hasičský sport a tartanová dráha s příslušenstvím a zázemím 2. víceúčelové hřiště s umělým povrchem 3. street work-out 4. skatepark 5. bmx dráha Původní studie z roku 2008
