VÍCEÚČELOVÉ HŘIŠTĚ JESNICE, OSNICE OSNICE parc.č. 166/30

Transkript

1 VÍCEÚČELOVÉ HŘIŠTĚ JESNICE, OSNICE OSNICE parc.č. 166/30 NÁVRH ŘEŠENÍ květen 2018

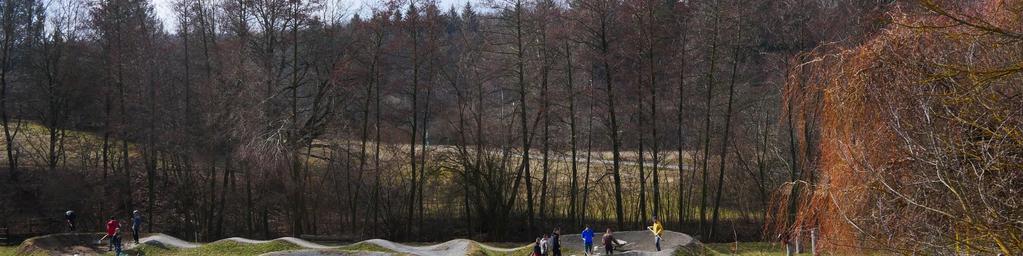

2 A. IDENTIFIKAČNÍ ÚDAJE STAVBY Název akce: VÍCEÚČELOVÉ HŘIŠTĚ JESENICE, OSNICE Místo stavby: OSNICE parc.č. 166/30 Katastrální území: Stupeň dokumentace: Investor: Osnice návrh řešení Město Jesenice Projektant: ing. Michal Severa Česká Mountainbiková Asociace, z.s. Kubelíkova 1189/29, Praha 3 B. PRŮVODNÍ ZPRÁVA Předmětem díla je vybudování návrhu řešení pro víceúčelové hřiště určeného pro uživatele všech generací k volnočasovým aktivitám, zejména pro jízdu na kole a venkovní streetworkoutové hřiště. Prostor určený zejména pro jízdu na kole bude obsahovat prvky pumptracku, skillcentra, sekci skoků, a imitace trailu. Streetworkoutové hřiště bude tvořeno venkovní posilovnou s prvky volně umístěnými na terén a vytvořením chodníku s rozdílnými povrchy pro chůzi naboso.. Pro zázemí bude na pozemek umístěn domek a příslušenství jako lavičky, stojany na kola atd. Veškeré prvky jsou navrženy tak aby byly hlavně zábavné a zároveň bezpečné pro všechny typy uživatelů. Pumptrack je uzavřený, uměle vytvořený okruh pro jízdu na kole, který je možné projíždět bez šlapání. Okruh je složený vlnkami a klopenými zatáčkami, které umožňují udržovat, nebo dokonce zvyšovat rychlost pumpováním. Pumptrack je výborný prostředek pro zábavu, nebo zdokonalování technických dovedností na kole. Do pohybu se zapojuje celé tělo a je to tedy zábavný prostředek pro zlepšování fyzické kondice. Pumptrack je navržen tak, aby byl hlavně zábavný a zároveň bezpečný pro všechny typy bikerů, můžou se na něm vyřádit jak děti a začínající bikeři, tak zkušení jezdci. Na pumptracku je možno používat jakékoliv kolo ať už k tomu určené - MTB, BMX, ale pro vyzkoušení i trekové nebo silniční. Pumptrack vytváří nový směr využití kol, vytváří nové komunity, prostředí pro překlenutí generačních rozdílů mezi rodiči, dospívajícími a malými dětmi. Pumptrack přináší spoustu zábavy pro sportovce každého věku, ale zejména dospívajícím dětem, kterým často veřejný prostor pro sportovní vyžití chybí.

3 Skil centrum je tvořeno překážkami pro zdokonalení technických dovedností při jízdě na kole. Lávky na rovnováhu, skoky - lavice pro výuku skákání. Navržené prvky jsou dřevěné konstrukce, schody betonové, skoky hliněné v provedení jako dvě dráhy pro postupné výkonnostní úrovně. Trail - imitace trailu - trasy v mírném sklonu s klopenými zatáčkami a s boulemi s možností využití jako menší skoky. Charakteristika území a stavebního pozemku Jedná se o parcelu v katastrálním území Osnice v blízkosti Průhonické obory. Pozemek je mírně svažitý, porostlý travou ohraničený ze západu cestou - cyklostezkou, z ostatních stran volnými pozemky. Přístup na pozemek je z přilehlé cyklostezky. Základní charakteristika stavby a jejího užívání Účel užívání stavby : - stavba bude sloužit pro veřejnost Orientační údaje stavby a program stavby Členění stavby: -vlastní stavba pumptracku okruh, dráha pro jízdu na kolech - imitace trailu - sklill centrum prvky pro trénink rovnováhy, sekce skoků - venkovní posilovny - domek se zázemím - zařízení parku - lavičky, stojany kol, informační cedule, provozní řád Materiál pro stavbu dráhy pumtracku a skoků základ zemina (dobře hutnitelná hlinitopísčitá), vrchní povrch štěrkodrt ostatní plochy pokryty říčním štěrkem, kůrou, zatravněny

4 DOMEK PRO ZÁZEMÍ: Umístění domek pro zázemí centra je velikosti vel. 6x4m(24-25m²) výška 3,2m, alt. 5x5m. Jedná se o domek dřevěné konstrukce umístěný na stávající panelovou zpevněnou plochu bez nutnosti dalšího budování základů. Domek může být typový vyrobený předem a umístěný na plochu, nebo zhotovený na místě. Referenční typový domek (natur house) MOBILNÍ PŘEKÁŽKY: Mobilní dřevěné překážky budou zhotoveny z dřevěných prvků skládaných do tras, jednotlivé prvky budou umístěny na terén do štěrkového lože, nebo na podložky. K terénu budou díly provizorně kotveny proti posunutí pomocí zemních vrutů. Nosná konstrukce jednotlivých dílů jsou trámky, pojízdná plocha je tvořena fošnami šroubovanými ke trámkům pomocí vrutů. Materiál bude použit modřín,borovice, popřípadě smrk. Kamenné části tras budou tvořeny poskládaním kamenů vedle sebe a případným obsypáním hlínou. referenční výrobky foto:

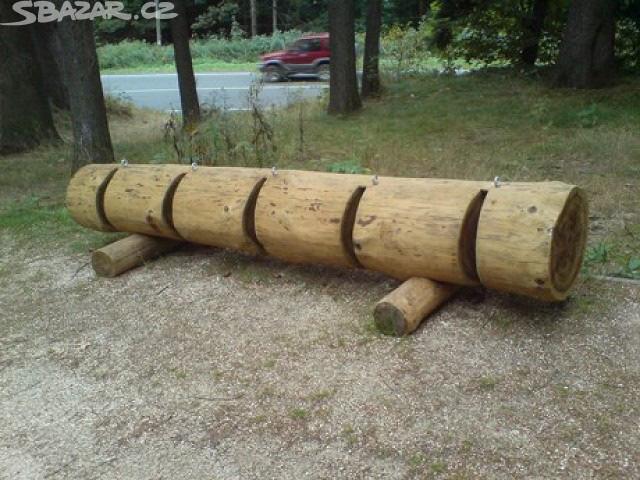

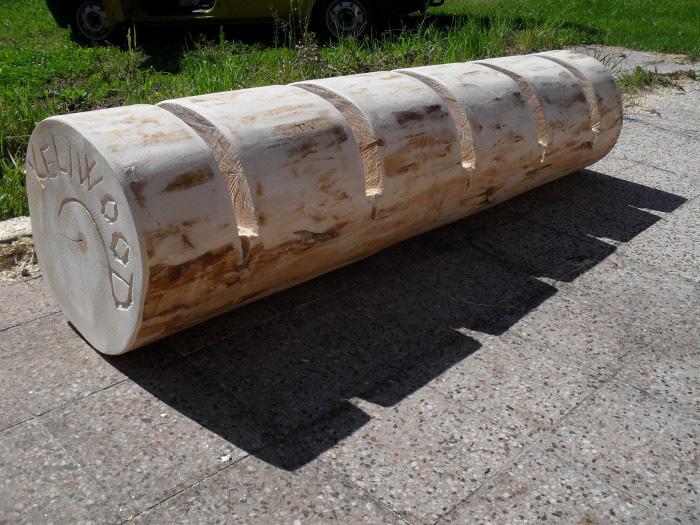

5 MOBILNÍ PRVKY, LAVIČKY, STOJANY KOL: Stojany kol a lavičky budou zhotoveny dle referenčních výrobků, popřípadě dle výběru investora. Stojany kol referenční výrobky foto: Lavičky referenční výrobky foto:
