Informační systém indikace spotřeb služeb. spojených s bydlením

Transkript

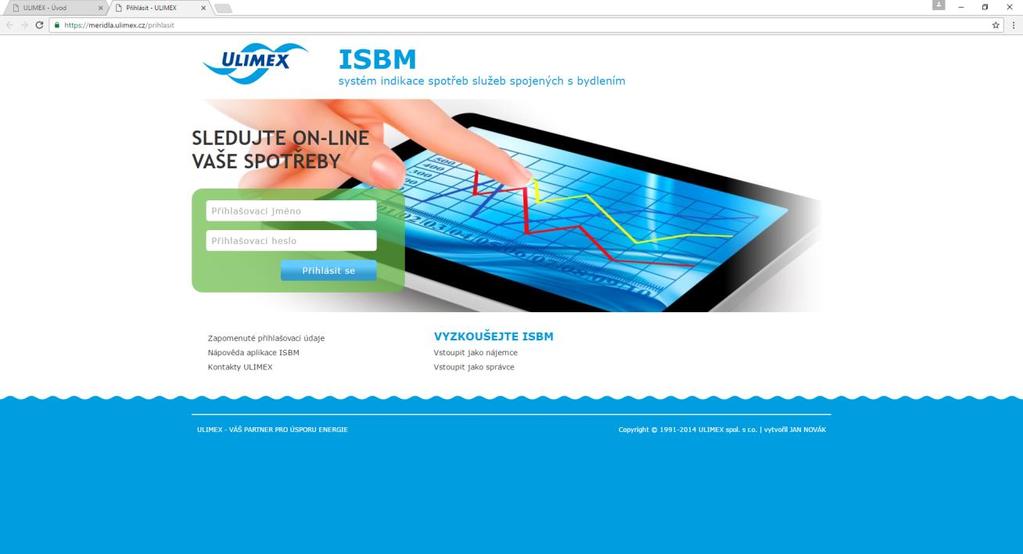

1 spojených s bydlením Informační systém indikace spotřeb služeb Cílem této internetové aplikace je zpřístupnit informace o službách, které poskytuje firma ULIMEX spol. s r.o. svým odběratelům, pomocí internetového rozhraní z pohodlí svého domova. Odběratelé tím získávají možnost jednoduše kontrolovat stav bytových měřidel, na kterých je poskytována služba rozúčtování nákladů nebo jen informace o stavech těchto měřidel. Aplikace je koncipována tak, aby přihlášený uživatel mohl nahlížet do informací, které mu přináleží. Informace jsou omezeny jak na místně (budova, byt) tak i časově (období užívání). Pro přihlášení do aplikace jsou rozlišeny dvě úrovně přihlášení: A) Uživatel s přístupem do jednoho bytu - dále jen nájemce (vlastník a nájemce bytu, nebytu). B) Uživatel s přístupem do více bytů a objektů - dále jen správce (vlastník a správce objektu). Uživatel se přihlašuje pomocí přihlašovacího jména a hesla. Aplikace na základě provedeného přihlášení automaticky rozezná, o jakou úroveň uživatele se jedná. Pro možnost vyzkoušení, byly pro obě skupiny uživatelů vytvořeny demoverze přihlášení. Toto je patrné z obrázku č. 1, kde je vidět přihlašovací obrazovka. Obrázek č. 1 Po přihlášení do aplikace se objeví toto okno, kde v levém horním rohu jsou umístěny dvě záložky záložka Uživatel a záložka Objekty - (Obrázek č. 2): Obrázek č. 2 Po výběru záložky (bílá barva) Uživatel se zobrazí karta Uživatel viz obrázek č.2. Zde jsou uvedeny základní údaje o přihlášeném uživateli, údaje o společnosti ULIMEX spol. s r.o. a informace o jeho kontaktním místě společnosti ULIMEX spol. s r.o. (středisko), včetně mapky s polohou kontakního místa. V pravém horním rohu je možno upravit kontaktní údaje přihlašeného uživatele pro potřeby komunikace a naší společností.

2 Výběrem záložky Objekty se otevře karta Objekty viz obrázek č. 3. Obrázek č. 3 Na této záložce je zobrazen seznam objektů, ke kterým má daný uživatel právo nahlížení. Vždy je zobrazen nejvyšší nadřazený objekt. Ostatní objekty jsou zarolovány. Aplikace rozeznává tyto tři kategorie objektů: 1) Skupina objektů (vchodů) celý dům 2) Objekt (vchod) 3) Byt Podřízené objekty je možno zobrazit pomocí odkazu Zobrazit vše viz obrázek č. 4. Obrázek č. 4 Pomocí odkazu je možno otevřít kartu daného objektu. Na obrázku č. 5 je zobrazena karta skupiny objektů (dům), na obrázku č. 6 objektu (vchod) a na obrázku č. 7 bytu. Obrázek č. 5 2

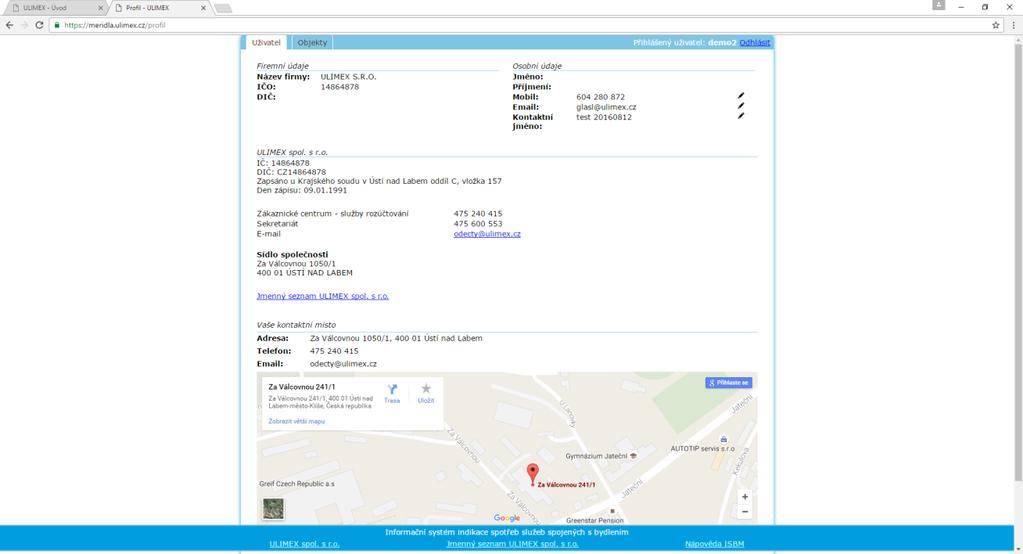

3 Obrázek č. 6 Obrázek č. 7 Tato karta (obrázek č. 7) je i vstupní karta po přihlášení nájemce. Dále již popisujeme funkce aplikace společně pro všechny uživatele a typy objektů. Věnovat se budeme pouze nejnižší úrovni (byt), popisované funkce však platí obdobně i pro všechny typy objektů (vchod, objekt). Pohyb v rámci objektu je možný pomocí záložek. Zde jsou záložky Evidenční list objektu(bytu), Měřidla, Spotřeby objektu (bytu), Rozúčtování a záložka ALARMY. Výchozí záložka je evidenční list (viz obrázky č. 5, 6, 7). Zde jsou uvedeny obecné informace o daném objektu, uživateli a kontaktní místo firmy ULIMEX spol. s r.o. pro daný objekt včetně mapky s uvedením trasy na kontaktní místo. Další záložkou je záložka Měřidla. Tato záložka slouží k zobrazení seznamu měřidel daného objektu. V základním zobrazení je seznam pouze aktuálních měřidel. Tento seznam je možno rozšířit o historii měřidel pro daný objekt viz obrázek č 8. Obrázek č. 8 3

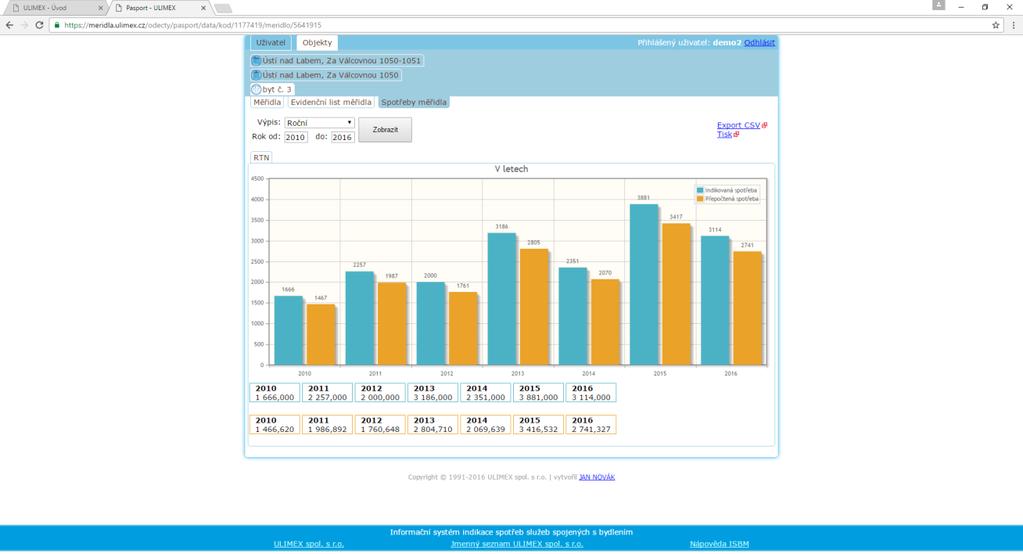

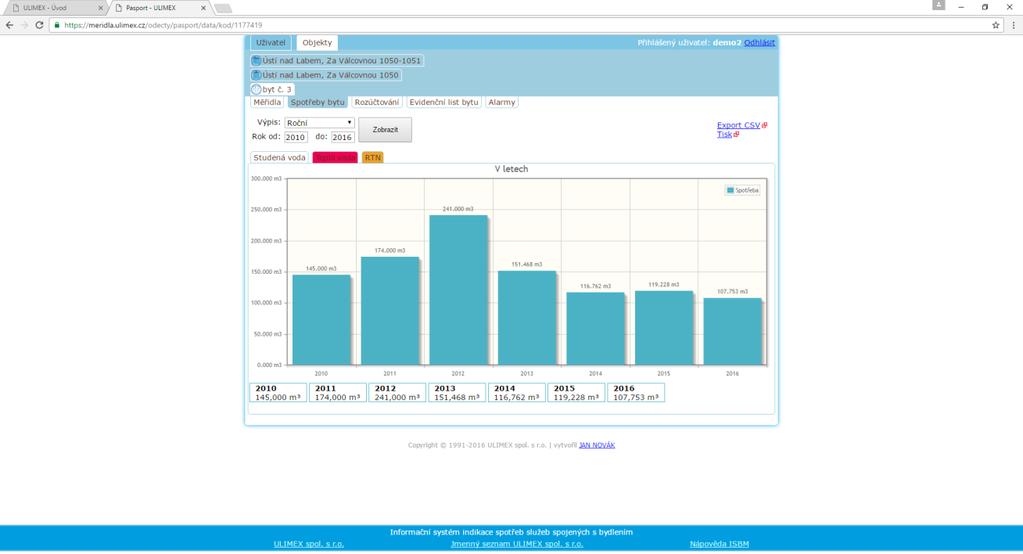

4 Jednotlivá měřidla se mohou dále otevřít, zde jsou dvě záložky Evidenční list měřidla a Spotřeby měřidla. Na záložce Evidenční list měřidla jsou uvedeny základní informace o měřidle obrázek č. 9, na záložce Spotřeby měřidla jsou uvedeny spotřeby na daném měřidlu obrázek č. 10. U spotřeby RTN jsou uvedeny dvě hodnoty indikovaná (odečtená) a přepočtená (upravená koeficienty). U těchto spotřeb je možno různě nastavovat filtrování spotřeb. Spotřeby se zobrazují jak v tabulce, tak i v grafu. Tyto spotřeby je možné vyexportovat do souboru CSV, nebo je vytisknout. Obrázek č. 9 Obrázek č. 10 Zde si vysvětlíme záložku Spotřeby objektu (bytu) - obrázek č. 11. Zde jsou souhrnně za celý objekt (byt) zobrazeny spotřeby měřidel pro jednotlivé služby. Spotřeby jsou zobrazeny dle informací z předchozího odstavce. Je zde možno sledovat vývoj spotřeby v daném objektu (bytu). Obrázek č. 11 4

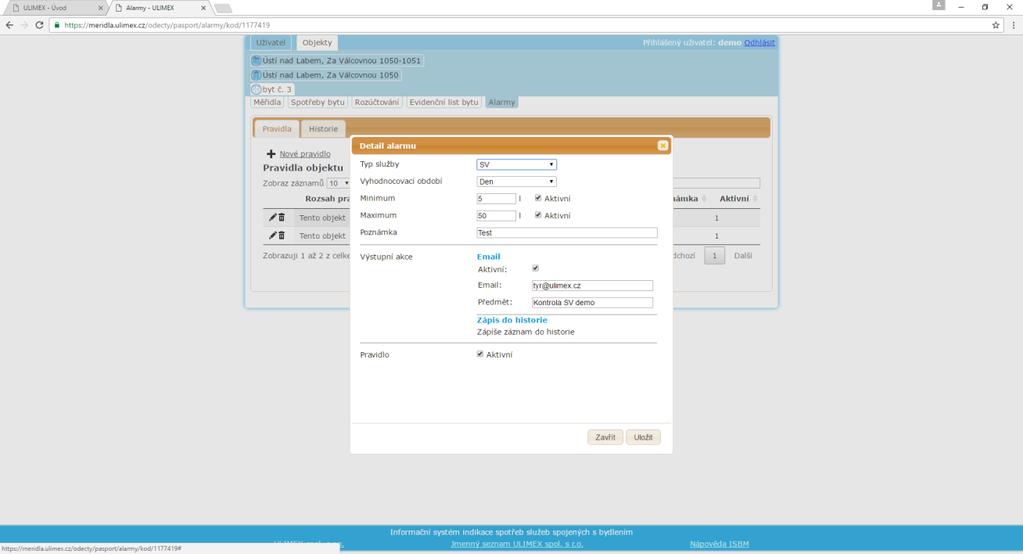

5 Následuje karta Rozúčtování obrázek č. 12. Zde je v tabulce zobrazen poslední náklad za danou službu. Je možno vyfiltrovat i jiná období. Dále je zde graficky znázorněn vývoj nákladů za jednotlivá období. Na dalších kartách je možno sledovat vývoj spotřeb a jednotkových cen pro jednotlivé služby. Obrázek č. 12 Poslední kartou je Alarmy obrázek č. 13. Zde je možno vyžít službu - zasílání informačních ových zpráv při podkročení nebo překročení uživatelem nastavených limitních hodnot spotřeby vody a tepla, na uživatelem zvolenou adresu. Limitní hodnoty mohou být vyhodnocovány v intervalu -denně, týdně, měsíčně, ročně, v závislosti na četnosti odečtů bytových měřidel pro byt, vchod, objekt. Na další kartě je možno pracovat s historií těchto informací. Obrázek č. 13 5
