1 PREZENTACE ASOCIACE DODAVATELŮ MONTOVANÝCH DOMŮ ODBORNÝ SEMINÁŘ PRACOVNÍKŮ STAVEBNÍCH ÚŘADŮ KRÁLOVÉHRADECKÉHO KRAJE 19. PROSINCE 2013

2 PŘEDSTAVENÍ FIRMY MS HAUS s.r.o. FIRMA PŮSOBÍCÍ NA CELÉM ÚZEMÍ ČESKÉ REPUBLIKY NA TRHU JSME JIŽ 15. ROKEM REALIZACE 20-TI DOMŮ ROČNĚ, OBRAT 40 MIL. KČ CERTIFIKACE DLE ZÁVAZNÝCH NOREM V ČR NADSTANDARDNÍ CERTIFIKACE DLE DOKUMENTU NÁRODNÍ KALITY ČLEN ASOCIACE DODAVATELŮ MONTOVANÝCH DOMŮ Ing. JAN MORAVEC - Moravec@ms-haus.cz

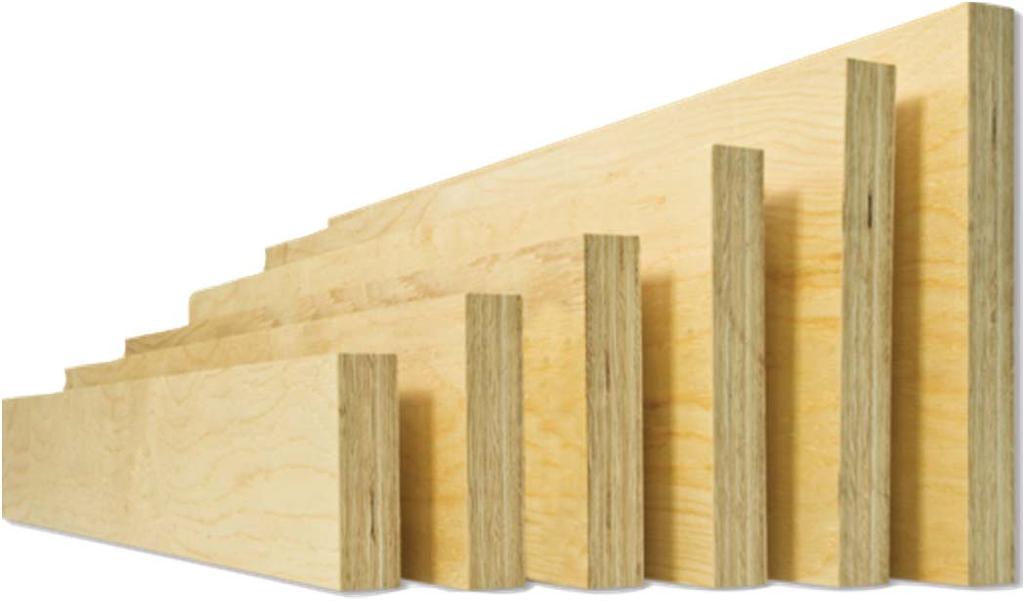

3 KONTRUKČNÍ MATERIÁLY KVH DUO/TRIO BSH

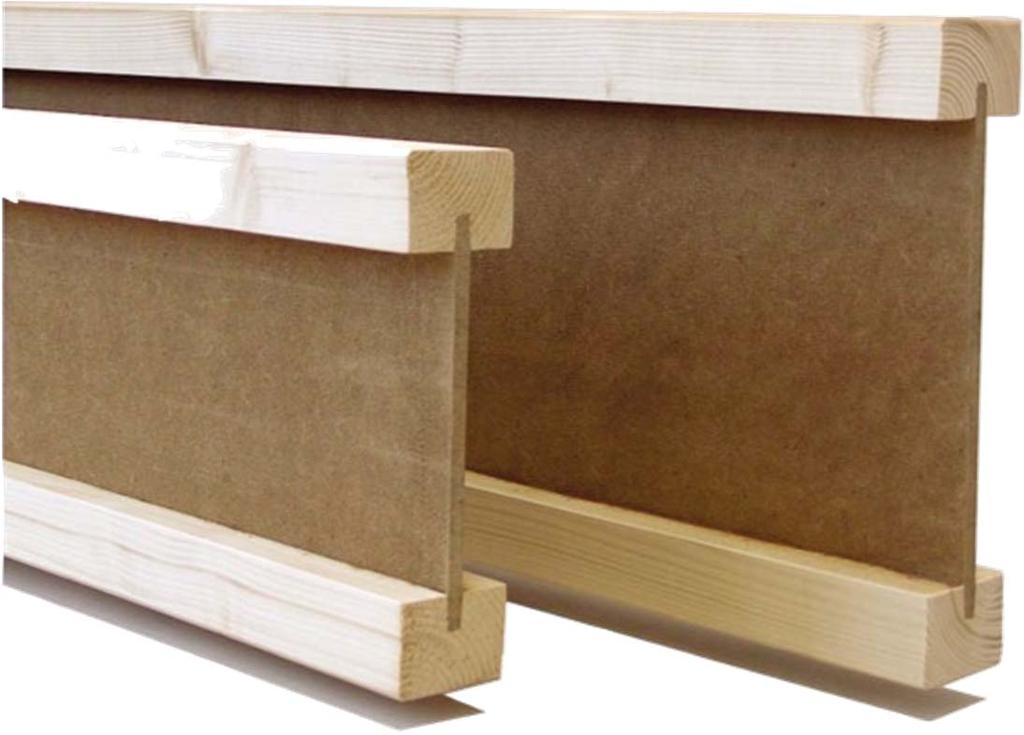

4 KOMBINACE MATERIÁLŮ

5 KOMBINACE MATERIÁLŮ

6 KONSTRUKCE LEHKÝCH SKELETŮ

7 SRUBY ROUBENKY POUŽITÍ DUO/TRIO

8 KONTRUKČNÍ MATERIÁLY POUŽITÍ BSH

9 DRUHY REALIZACÍ: STAVENIŠŤNÍ MONTÁŽ: VÝHODY: VĚTŠÍ VARIABILITA MOŽNOST ÚPRAV NA MÍSTĚ PŘÍSTUPNOST VŠECH POZEMKŮ NEVHODNÉ PRO KAŽDÉ POČASÍ NEVÝHODY: MĚŠÍ PŘESNOST A ROVINNOST PRVKŮ KONSTRUKCE POMĚRNĚ DLOUHO VYSTAVENA POVĚTRNOSTNÍM VLIVŮM DELŠÍ DOBA PRÁCE NA STAVENIŠTI

10 DRUHY REALIZACÍ: PŘEDVÝROBA V HALE: VÝHODY: ROZMĚROVÁ PŘESNOST, RYCHLOST VÝSTAVBY, PREFABRIKACE V IDEÁLNÍM PROSTŘEDÍ NEVÝHODY: STĚNY NELZE UPRAVIT NA STAVBĚ, SLOŽITĚJŠÍ DOPRAVA PŘEDVYROBENÝCH PRVKŮ

11 OCHRANA PROTI VNIKNUTÍ VLHKOSTI/VODY DO KONSTRUKCE SPODNÍ ČÁST STĚNY JE CHRÁNĚNA OCHRANNOU FOLIÍ NATŘENA PROTI PLÍSNÍM A ŠKŮDCŮM, HORNÍ ČÁST STĚNY CHRÁNĚNA A PROTI ZATEČENÍ VODY PŘI MONTÁŽI, RESP. DO POKRYTÍ STŘECHY

12 DOPRAVA NA STAVENIŠTĚ CELÝ DŮM SE PŘEVEZE NA DVOU NÁKLADNÍCH AUTOMOBILECH

13 MONTÁŽ HOTOVÝCH DÍLCŮ NA STAVENIŠTI BĚHEM 2 DNŮ OD ULOŽENÍ PRVNÍHO PANELU: VÝHODY: DŮM JE PŘIPRAVEN PRO KRYTINU BĚHEM 2 3 DNŮ, KRYTINA JE NA DOMĚ BĚHEM DALŠÍCH 1 2 DNŮ.

14 PRODUKCE DŘEVOSTAVEB NA ÚZEMÍ ČR (RODINNÉ DOMY):

15 ADMD A FIRMA CERTIFIKOVANÁ DLE DNK JE ZÁRUKOU I PRO STAVEBNÍ ÚŘAD VSTŘÍCNÝ RÝCHLÝ A PROFESIONÁLNÍ ÚŘAD SPOKOJENÝ OBČAN SETKÁNÍ S DŘEVOSTAVBOU RYCHLE RYCHLE RYCHLE ZÁKAZNÍK KLEPE NA DVEŘE A PTÁ SE ZDA UŽ MÁ NAPSANOU NĚJAKOU TU OHLÁŠKU?

16 KVALITNÍ DŘEVOSTAVBY SE ZÁRUKOU

KVALITNÍ DŘEVOSTAVBY SE ZÁRUKOU Orgány ADMD Předseda ADMD: Ing.

Petr Vala (Avanta Systeme spol. s r.o.) Ing.

Oldřich Šebek (ATRIUM, s.r.o.) Tomáš Tesař (DOMY D.N.E.S. s.r.o.) Ing.

17 KVALITNÍ DŘEVOSTAVBY SE ZÁRUKOU Orgány ADMD Předseda ADMD: Ing. Vratislav Blaha, CSc. Místopředseda ADMD: Ing. arch. Petr Vala (Avanta Systeme spol. s r.o.) Ing. Milan Schmiedt (MS HAUS s.r.o.) Členové Výkonné rady ADMD: Ing. Oldřich Šebek (ATRIUM, s.r.o.) Tomáš Tesař (DOMY D.N.E.S. s.r.o.) Ing. Michal Šopík (VESPER FRAMES s. r.o.) Ing. Vladimír Kolařík (VS DOMY, a.s.)

18 ČLENOVÉ A PARTNEŘI ADMD

19 ADMD ČLEN EVROPSKÉHO SDRUŽENÍ EUROPÄISCHER FERTIGBAUVERBAND EVROPSKÁ FEDERACE DODVATELŮ MONTOVANÝCH DOMŮ EUROPEAN FEDERATION OF PREMANUFACTRUED BUILDING

ČESKÁ REPUBLIKA ADMD ČLEN EVROPSKÉHO SDRUŽENÍ ADMD byla přijata do

ADMD splnila náročné kritéria pro přijetí, byla přijata jednomyslně

ADMD získala respekt všech účastných sdružení v EFV.

20 ČESKÁ REPUBLIKA ADMD ČLEN EVROPSKÉHO SDRUŽENÍ ADMD byla přijata do EVROPSKÉ FEDERACE DODAVATELŮ MONTOVANÝCH DOMŮ dne ADMD splnila náročné kritéria pro přijetí, byla přijata jednomyslně a bez čekací doby, což není na této úrovni obvyklé! ADMD získala respekt všech účastných sdružení v EFV. Česká republika zastoupená ADMD byla přijata do EFV společně s Itálií. Přispěla k tomu zejména unikátní certifikace DNK, která dokáže certifikovat nejenom výrobu, ale i montáž. Unikátnost této certifikace je v možnosti certifikace staveništní montáže.

21 ADMD A JEJÍ FUNKCE VE VÝSTAVBĚ DŘEVOSTAVEB je nevládní zájmové sdružení výrobců a dodavatelů montovaných domů na bázi dřeva uplatňuje zájmy a potřeby svých členů v oblasti výroby montovaných staveb na bázi dřeva aktivně napomáhá při řešení příslušné normotvorby a legislativy spolupracuje s orgány státní správy iniciuje úpravy zákonů a vyhlášek zejména k důraznější ochraně tohoto oboru před nežádoucími vlivy zabezpečuje činnost a služby pro své členy především v oblasti poradenské, propagační a vzdělávací informuje své členy o aktuálním stavu a zamýšlených změnách legislativy.

22 ÚKOLY A ČINNOSTI ADMD prosazování objektů na bázi dřeva celková popularizace technologie konstrukcí z dřevní hmoty posílit postavení dřevní hmoty v předpisech a vyhláškách kultivování podnikatelského prostředí a zabezpečení kvality pro tento segment stavebnictví prostřednictvím certifikace dle Dokumentu národní kvality zvyšování tlaku na školské systémy a na vědecko výzkumnou bázi vysokých škol připravovat odborníky, kteří posunou danou technologii v celém sektoru stavebnictví na potřebnou úroveň Asociace zprastředkovává pro veřejnost: orientaci v oblasti dřevostaveb kontakt z výrobci, jejichž produkce podléhá kontrole kvality

23 CERTIFIKACE DLE DOKUMENTU NÁRODNÍ KVALITY DNK Všichni členové ADMD se zavázali k respektování a dodržování požadavků DNK. Tento dokument se velmi přísně věnuje kvalitě dřevostaveb a není snadné splnit všechny jeho požadavky. DNK je směrnice o zajišťování a dodržování kvality montovaných domů na bázi dřeva členy se zvýšenými nároky zaměřenými především na prokazování a udržení požadované kvality Princip posuzování spočívá vkontrole dodržování legislativních, technických a dokumentačních požadavků, ovšem vmíře, která výrazněji přesahuje rámec povinností vyplývajících ze zákonů a nařízení. Členové ADMD podstupují pravidelné a průběžné posuzování, nadstandardní měření a technický dozor při montáži, prováděný Výzkumným a vývojovým ústavem dřevařským, Praha, s.p., právě proto, aby své zákazníky ujistili o skutečných vlastnostech domu a kvalitě provedení prací

24 DOKUMENT NARODNÍ KVALITY ZAJIŠŤUJE Cílem dokumentu národní kvality je zajištění technické kvalitativní úrovně montovaných staveb na bázi dřeva formou nepovinné certifikace, která má přísnější požadavky na výrobce resp. montáž staveb, než certifikace vyplývající z NV 163/2002Sb. ve znění pozdějších předpisů. Tato certifikace se zabývá i tzv. staveništní montáží, to jest kompletací jednotlivých komponentů přímo na stavbě bez předchozí výroby sestav. Po úspěšném provedení certifikace nezávislým certifikačním orgánem (VVUD) je členovi ADMD umožněno využívat a uplatňovat výhody plynoucí z udělení značky kvality ADMD.

25 DOKUMENT NARODNÍ KVALITY 1. Určení a rozsah platnosti dokumentu 2. Požadavky na dodavatele stavby a konstrukci 2.1. Systém kritických bodů Projekční příprava Realizační příprava Realizace Obecné požadavky napříč předcházejícími fázemi 2.2. Požadavky na konstrukce Únosnost, použitelnost a stabilita konstrukce Požární odolnost Ochrana proti hluku Tepelně technické vlastnosti Průvzdušnost Udržitelnost z hlediska obnovitelných zdrojů 2.3. Vstupní materiály 2.4. Projekční připravenost 2.5. Lidské zdroje a vybavenost

26 DOKUMENT NARODNÍ KVALITY ZAJIŠŤUJE 3. Certifikace a dohled členů ADMD Dohled v projektové přípravě Dohled na staveništi 4. A co to všechno znamená? Zákazník/majitel nemovitosti má jistotu kvalitně provedeného díla Zaručení vysoké kvality Dodržování všech platných norem ČSN a EN

27 ADMD A FIRMA CERTIFIKOVANÁ DLE DNK JE ZÁRUKOU I PRO STAVEBNÍ ÚŘAD

28 4. PILÍŘE (DNK) KVALITNÍCH STAVEB MATERIÁL PROJEKCE/ KONSTRUKCE VÝROBA MONTÁŽ

29 JE DŘEVO VHODNÝM STAVEBNÍM MATERIÁLEM?

30 PŘÍKLAD Z NĚMECKA - 8 POSCHODÍ - ROK V KOMBINACI SE ŽB SCHODIŠTĚM PŘÍKLAD Z NORSKA - 14 POSCHODÍ - ROK 2014

31 PŘÍKLAD Z NĚMECKA -7 PODLAŽÍ

34 JE DŘEVO VHODNÝM STAVEBNÍM MATERIÁLEM?

35 JE DŘEVO VHODNÝM STAVEBNÍM MATERIÁLEM?

36 JE DŘEVO VHODNÝM STAVEBNÍM MATERIÁLEM?

38 NEDOŘEŠENÁ STATIKA PODCENĚNÝ NÁVRH KONSTRUKCE NEKVALITNÍ PRÁCE DOKÁŽE DEGRADOVAT VŠECHNY STAVBY ZDROJ :

39 OCHRANA PROTI HLUKU PŘÍKLAD DĚLÍCÍ NOSNÁ STĚNA NORMA ČSN :ÚNOR/2010 >DUBEN/2013 DOPORUČENÁ HODNOTA PRO LEHKÉ DĚLÍCÍ KONSTRUKCE V DŘEVOSTAVBÁCH KOREKČNÍ SOUČINITEL 4 8 db PŘÍKLAD VNITŘNÍ NOSNÁ STĚNA DŘEVĚNÝ RÁM 60x100, VYPLNĚNÝ MIN. VATOU TL. 100MM, OPLÁŠTĚNÝ OBOUSTRANNĚ DESKOU FERMACELL 12,5MM DLE NORMY 42dB (4 8 db) = 38 34dB STAVEBNÍ NEPRŮZVUČNOST 43dB REÁLNÁ HODNOTA URČENÁ V PRAXI

40 OCHRANA PROTI HLUKU VÝSLEDKY MĚŘENÍ NA MÍSTĚ REALITA VÝSLEDEK OVLIVNÍ KVALITA PRÁCE A DORŽENÍ TECH. PŘEDPISŮ

41 TĚSNOST DOMŮ

42 PŘÍKLAD VÝROBNÍ DOKUMENTACE:

43 PŘÍKLAD VÝROBNÍ DOKUMENTACE:

44 ŘEŠENÍ DETAILŮ U MONTOVANÉ DŘEVOSTAVBY: REÁLNÉ POUŽITÍ A PŘELEPNÍ PAROZÁBRANY V MONTOVANÉ DŘEVOSTAVBĚ

45 ŘEŠENÍ DETAILŮ U MONTOVANÉ DŘEVOSTAVBY: ROH OBVODOVÝCH STĚN

46 ŘEŠENÍ DETAILŮ U MONTOVANÉ DŘEVOSTAVBY: ULOŽENÍ VAZNÍKU NA OBOVODOVOU STĚNU

47 ŘEŠENÍ DETAILŮ U MONTOVANÉ DŘEVOSTAVBY: ZALOŽENÍ KONSTRUKCE NA PĚNOVÉM SKLE

48 TEPELNÁ TECHNIKA POSOUZENÍ ROZLOŽENÍ TEPLOT A TLAKŮ VP

49 TEPELNÁ TECHNIKA ŘEŠENÍ DETAILŮ VE 2D >> PŘÍPADNĚ VE 3D

50 KONTROLA STAVBY TERMOKAMEROU ZATEPLENÍ ZÁKLADOVÉ DESKY PO OBVODĚ

51 KONTROLA STAVBY TERMOKAMEROU NEDOSTATEČNÉ ZATEPLENÍ ZÁKLADOVÉ DESKY PO OBVODĚ

52 KONTROLA STAVBY TERMOKAMEROU NEDŮSLEDNÉ VYPLNĚNÍ PROSTORU SPODNÍCH PASŮ IZOLACÍ

53 POŽÁRNÍ BEZPEČNOST NAVRHOVÁNÍ ODZKOUŠENÝCH KONSTRUKCÍ

54 POŽÁRNÍ BEZPEČNOST NAVRHOVÁNÍ ODZKOUŠENÝCH KONSTRUKCÍ

56 MECHANICKÁ ODOLNOST A STABILITA

57 MECHANICKÁ ODOLNOST A STABILITA

58 MECHANICKÁ ODOLNOST A STABILITA

59 SPODNÍ STAVBA BA MĚLA MÍT STEJNOU PŘESNOSTÍ JAKO STĚNA!!! TÍMTO SMĚREM TO ZŘEJMĚ NEPŮJDE

60 POUŽÍVÁNÍ KVALITNÍCH MATERIÁLŮ TÍMTO SMĚREM TO ZŘEJMĚ NEPŮJDE

61 POUŽÍVÁNÍ KVALITNÍCH MATERIÁLŮ TÍMTO SMĚREM TO ZŘEJMĚ NEPŮJDE

62 POUŽÍVÁNÍ KVALITNÍCH MATERIÁLŮ TÍMTO SMĚREM TO ZŘEJMĚ NEPŮJDE

63 NEJDE TO JINAK?

64 ALE JDE STAČÍ CHTÍT

65 STAVBA PIRAMIDY VESPER FRAMES S.R.O.

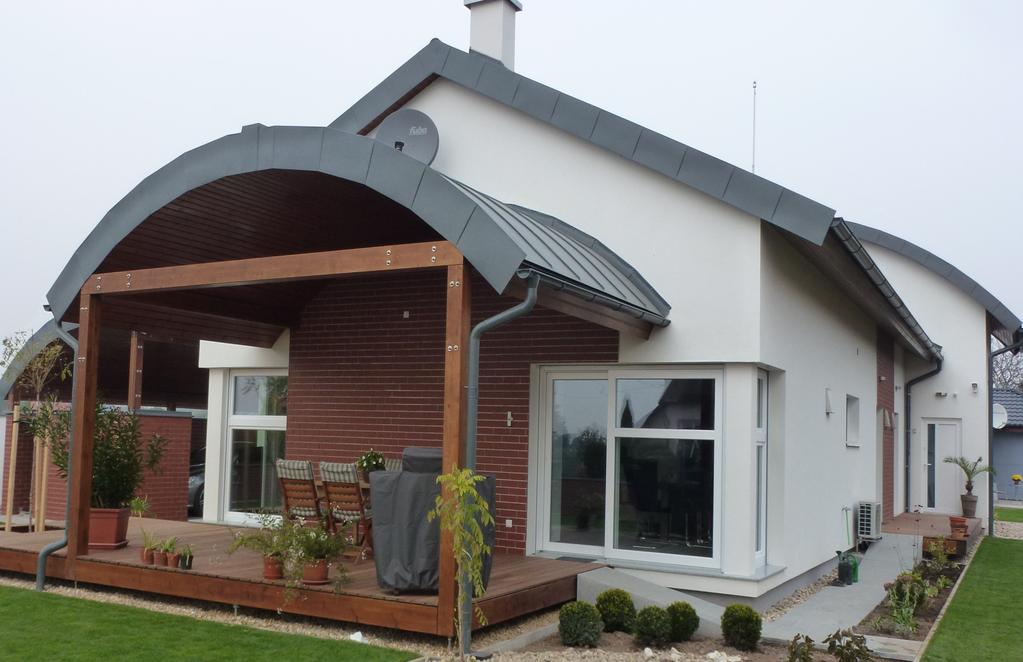

66 STAVBA ATYPICKÉHO DOMU HRADEC KRÁLOVÉ MS HAUS S.R.O.

67 STAVBA ATYPICKÉHO DOMU VESPER FRAMES S.R.O.

68 STAVBA BYTOVÝCH DOMŮ

69 PŘÍKLADY REALIZACÍ:

70 PŘÍKLADY REALIZACÍ:

71 PŘÍKLADY REALIZACÍ:

72 ADMD DNK KVALITNĚ A HODNOTNĚ

73 DĚKUJI ZA POZORNOST Ing. JAN MORAVEC - Moravec@ms-haus.cz
