1 Přednáška č.2

2 Pevný kabelový systém, standardizovaný firmou TIA-EIA, umožňující v centrálním hvězdicovém rozvodu čtyřpárovými kabely point-to-point přenos: dat v počítačových sítích telefonního signálu videosignálu signály zabezpečovacích zařízení atd.

3 Systém je tvořen (velmi stručně) aktivními a pasivními prvky: V montážní skříni (Rack) jsou umístěny servery, switche, routery, systémy pro rozvod kabelů propojené propojovacími kabely a další zařízení centralizované zabezpečení. Z montážní skříně jsou lištami vedeny kabely do pevně instalovaných rozvodných krabiček (nebo přes rozvaděče pro horizontální rozvody) flexibilita změn. Počítače jsou propojovacím kabelem připojeny do krabičky - flexibilita míst připojení mobilní techniky.

4 SERVER

6 Doporučení TIA/EIA-586-A: rozvaděč (wiring closet) pracovní oblast (working area) Rozvaděč a pracovní oblast jsou spojené horizontálním rozvodem. Vyskytuje-li se v místě více rozvaděčů, jsou rozděleny na: centrální rozvaděč - MDF (main distribution facility) podružné rozvaděče - IDF (intermediate distribution facility).

7 Jeden MDF - nejvýznamnější komponenta kabeláže soustředění centrálních prvků jako směrovací přepínače, připojení Internetu, telefonní ústředna,... Blíže nespecifikované množství IDF každé patro by mělo mít vlastní rozvaděč, minimálně jeden na každých 1000 m 2 Propojení MDF a IDF je realizováno prostřednictvím vertikálních (páteřních) rozvodů. Pro datové komunikace mezi budovami jsou používány většinou optické kabely

8 Systém strukturované kabeláže je standardizován v obecných aspektech i projekčních zásadách. Normy definují přenosové parametry, topologii, vlastnosti a provedení jednotlivých komponent (kabely, konektory včetně zapojení), omezení pro implementaci v objektech a požadavky na testování.

9 EIA/TIA 568 první norma EIA 569 varianta první normy IEC/ISO EIA/TIA 568B platná revize z roku 2001 hierarchical cable system architecture, in which a main cross-connect (MCC) is connected via a star topology across backbone cabling to intermediate cross-connects (ICC) and horizontal cross-connects (HCC). ISO 11801/2002 platná revize EN platná v Evropě s názvem Generic cabling systems TIA - Telecommunications Industry Association EIA - Electronic Industries Alliance

10 MDF a IDF jsou realizovány v 19" rozvaděčových skříních, kde jsou mimo aktivních síťových prvků umístěné: poličky osvĕtlovací panely klávesnice (se zobrazovací jednotkou) UPS napájecí systémy chladící systémy propojovací systémy

11 Zadní část propojovacích systémů (patch panel) slouží pro ukončení kabelů horizontálních rozvodů a je osazena speciálními zářezovými konektory závislými na výrobci Přední část je osazena konektory RJ45

16 Pro připojování koncových prvků k zásuvce a propojování portů aktivních prvků s propojovacím panelem nebo mezi sebou se používají propojovací kabely (patch cable nebo patch cord). H-S H-H

19 RJ (Registered Jack) je standardizované fyzikální rozhraní pro spojování telekomunikačních (telephone jack) zařízení, a zařízení počítačových sítí

20 Zásuvka na omítku RJ-45, kategorie 5e, 1 portová Zásuvka na omítku RJ-45, kategorie 5e, 2 portová

21 Zásuvka RJ-45 pro vnitřní montáž, kategorie 5e

22 koaxiální kabel Tenký (thinnet) 185 metrů, než se na signálu začne projevovat útlum, impedance 50 ohmů, splétaný nebo plný měděný drát. Tlustý (thicknet) vzdálenost 500 metrů

24 je druh kabelu, používaný v elekomunikacích a počítačových sítích je tvořena dvěma vodiči (párem), které jsou pravidelným způsobem po své délce zkrouceny (twisted) oba vodiče jsou rovnocenné (žádný z nich není spojován se zemí či s kostrou - symetrické vedení přenášený signál je vyjádřen rozdílem potenciálů obou vodičů

každé dva souběžně vedoucí vodiče se v závislosti na frekvenci, signálu a fyzickém provedení vodičů chovají jako anténa střídavý signál způsobí vyzařování

25 každé dva souběžně vedoucí vodiče se v závislosti na frekvenci, signálu a fyzickém provedení vodičů chovají jako anténa střídavý signál způsobí vyzařování elektromagnetických vln pravidelné zkroucení neodstraní vyzařování úplně, ale sníží na míru, která může být pro lidské zdraví, jiná zařízení nebo přenosové cesty přijatelná

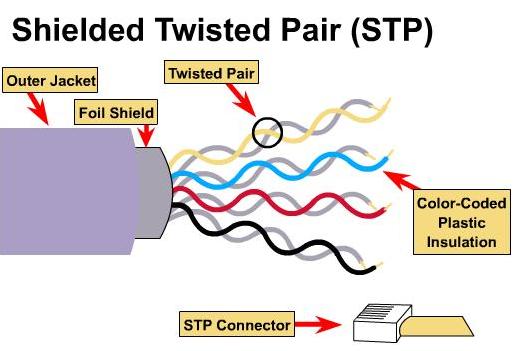

26 Nestíněná kroucená dvoulinka (UTP) 100 metrů Stíněná kroucená dvoulinka (STP) opláštěná

28 V tomto kabelu nesou optická vlákna digitální datové signály ve formě modulovaných světelných impulsů. Kabel z optických vláken je vhodný pro přenos velkých objemů dat velmi vysokou rychlostí, a to díky čistotĕ signálu a absenci útlumu

31 Týká se kabelů, konektorů, patch-panelů (kabely UTP, STP, FTP, SFTP) Cat 1 - tradiční telefonní Cat 2-4Mb/s (TR) Cat 3 - (voice grade) -10 Mb/s Cat 4-16Mb/s Cat 5 - (data grade) 100 Mb/s, 150 m, 100 ohm Cat 5e Base-T networks, nebo 100 Base-T (350 m) Cat Base-T (gigabit) Ethernet nad 100 m Cat 7 individuálně stíněné páry pro přenosovou frekvenci nad 600 Mhz - (10GBaseT). Přepracovaný RJ-45 (GG45)

32 Dokumentace potřebná při plánování implementace: logická topologie fyzická topologie revize, řešení možných problémů připravené označení krabiček, vývodů a kabelů seznam krabiček a kabelů seznam zařízení, MAC adres, a IP adres

33 Osoby v malém řešitelském týmu: manažer projektu : implementace bezpečnostních procedur zabezpečení materiálu a činností komunikace s odpovědnými odborníky manažer nákupu, kabelový manažer (patch panel a všechny spoje a propojky)

34 Správně naplánovaný, kontrolovaný a včas provedený projekt vyžaduje časový plán činností a řízení jako kterýkoliv jiný projekt 1. instalace zásuvek 2. montáž konektorů 3. položení kabelů 4. osazení patch panelu 5. testování kabelů 6. dokumentace kabelů 7. instalace síťových karet 8. instalace rozbočovačů, přepínačů, mostů a směrovačů, 9. konfigurace směrovačů 10. instalace a konfigurace koncových zařízení

35 Nutné ověření správně odvedené práce a kvality kabelů, konektorů,patch panelů a ostatních zařízení musí ověřit testování. 1. Divide the network into smaller logical groups or elements 2. Test each group or element, one section at a time. 3. Make a list of any problems you find 4. Use the list of problem(s) to help locate any non-functioning network element(s) 5. Replace the bad element(s) or use additional testing to determine if the suspect element is in fact, not working properly 6. If the first suspect element is not causing the problem, then proceed on to the next most likely element 7. Repair the bad or non-functioning element as soon as you find it 8. Replace the non-functioning element if you cannot repair it

37 Konec
