1 2/2013 ODBORNÝ ČASOPIS O MODERNÍCH TRENDECH V OBLASTI ATMOSFÉRICKÉ A SORPČNÍ FILTRACE Téma: Odstranění zápachů a škodlivých plynů ze vzduchu Uvnitř čísla Nový zákon o ochraně ovzduší str. 3 Téma: Filtry s aktivním uhlím str. 4 6 KS NICE AIR str. 8 Energetická náročnost filtrů str. 13

2 02 ÚVODNÍ SLOVO Úvodní slovo pro časopis FILTREND SNĚHOVÁ NADÍLKA V AREÁLU KS KLIMA-SERVICE A.S. Vážení obchodní partneři, milí čtenáři, jsme rádi, že Vám můžeme představit druhé číslo našeho odborného časopisu FILTREND. Hlavním tématem je filtrace plynných škodlivin a zápachů pomocí speciálních systémů s aktivním uhlím. Vzhledem k neustále se zhoršující kvalitě ovzduší a přítomnosti většího množství jemného prachu včetně tzv. molekulárního znečištění (škodlivé plyny, organické uhlovodíky apod.) nacházejí ve vzduchotechnických, větracích a klimatizačních systémech masivní uplatnění filtry nové generace, které dokážou účinně filtrovat obě fáze znečištění. Naše společnost vyvinula speciální nové filtry KS WA podrobněji na straně 9, které jsou efektivním řešením pro výrazné zlepšení kvality přiváděného a cirkulačního vzduchu. Filtry KS WA tvoří i základní pilíř našich nových malých kompaktních jednotek KS NICE AIR (strana 8), které najdou uplatnění zejména v oblastech s velkým venkovním znečištěním a v oblastech s častým výskytem smogových rizik. Ve spolupráci s VŠCHT Praha jsme dokončili v ý voj a v ýrobu inovovaného adsorbéru SULOFF jednotky pro odsiřování bioplynu. Toto zařízení dokáže s účinnosti více jak 96% odstranit z bioplynu silně korozivní sulfan a významně ochránit spalovací trakt kogeneračních jednotek - více informací můžete nalézt na straně číslo 10. V naší společnosti jsme v průběhu roku 2012 úspěšně realizovali mnoho nových výrobních technologií, především šicí automat KSL 970 pro výrobu kónických kapes pro kapsové filtry. Vzhledem k nárůstu zakázek v segmentu filtračních systémů s aktivním uhlím a v segmentu reaktivace použitého AU jsme v nové výrobní hale uvedli do provozu moderní technologii pro výrobu, plnění a manipulaci filtračních patron (foto a popis na straně 12 a 13). V prvním čtvrtletí roku 2013 uvedeme do provozu naši doposud největší výrobní investici - automatizovanou linku na výrobu kompaktních a vysoce-účinných HEPA filtrů. Moderně vybavené pracoviště bude umístěno v nově rekonstruo- NOVÁ HALA PŘIPRAVENA PRO MONTÁŽ TECHNOLOGICKÉ LINKY PRO VÝROBU KOMPAKTNÍCH FILTRŮ A VYSOCE ÚČINNÝCH HEPA FILTRŮ vané hale o výměře m2 (viz foto) a doplněno systémem SCAN TEST pro testování a certifikaci jednotlivých HEPA filtrů dle normy EN Vážení zákazníci, milí obchodní partneři, děkujeme Vám za Vaši přízeň a můžeme Vám slíbit, že se budeme v dalším období velmi snažit, abyste byli s našimi produkty a službami maximálně spokojeni. A věřte, že pokud budete správně používat vzduchovou filtraci od naší společnosti, pak se opravdu nebudete muset bát zhluboka se nadechnout! Přeji Vám v roce 2013 pevné zdraví a stále čistý vzduch! Za KS Klima-Service a.s. Ing. Jiří Beseda spolumajitel společnosti Obsah Úvodní slovo Nový zákon o ochraně ovzduší... 3 Téma: Odstranění zápachů a škodlivých plynů ze vzduchu. 4 6 Kompaktní jednotky KS BD KS NICE AIR Panel filtr KS WA Suloff jednotka na odsiřování bioplynu Moderní technologie šití kónických kapes Nový provoz s aktivním uhlím Energetická náročnost Ze života společnosti

3 ODBORNÝ ČASOPIS KS Klima-Service, a.s. ÚNOR 2013 NOVÝ ZÁKON O OCHRANĚ OVZDUŠÍ 03 Zdravější je nedýchat, vzduch je nejšpinavější za 5 let Znečištění ovzduší částicemi menšími než 10 mikrometrů (PM10, PM2,5 a PM1,0) zůstává jedním z hlavních problémů zajištění kvality ovzduší. Znečištění jemným prachem Tato zpráva vychází z nejnovějších údajů Českého hydrometeorologického ústavu, který varuje především před vysokými koncentracemi jemného prachu na rozsáhlém území naší republiky. Ukazuje se, že i přes mírné zlepšení v letech 2007 a 2008 je právě znečištění jemným prachem klíčovým problémem českého ovzduší. Odborníci na to ve větší míře upozorňují již od přelomu 20. a 21. století. Bohužel poslední dva roky se výrazně zvyšuje koncentrace jemných prachových částic ve vzduchu. Dalším alarmujícím zjištěním je, že situace může být ve skutečnosti horší, pro- JAK ŠKODÍ DROBNÝ PRACH Nebezpečný je především mikroskopický prach, protože vniká hluboko do dýchacího ústrojí. Ohroženou cílovou skupinou jsou děti, starší lidé a lidé trpící onemocněním dýchací a oběhové soustavy. Zdravotní těžkosti se projevují už při velmi nízkých koncentracích jemného prachu. Může podráždit sliznice, vyvolávat hleny, což vede ke snížení imunity a zvýšení náchylnosti k onemocnění dýchací soustavy. Dlouhodobé vystavení jemným prachovým částicím může vést ke vzniku chronické bronchitidy nebo kardiovaskulárním problémům Na jemné prachové částice se vážou i další škodliviny včetně rakovinotvorných látek. tože například v menších obcích nejsou měřicí stanice a zdrojem jemného prachu jsou kromě automobilismu či těžkého průmyslu také domácí kotle, v nichž mnohé domácnosti spalují i nekvalitní uhlí nebo jiné nevhodné palivo. Z porovnání meziročního vývoje údajů o emisích mají největší podíl na znečišťování ovzduší velké stacionární zdroje zařízení ke spalování paliv o tepelném výkonu vyšším, než 5 MW a mobilní zdroje silniční motorová vozidla, železniční kolejová vozidla, plavidla a letadla. Zákon o ochraně ovzduší Od 1. září 2012 nabyl účinnosti nový Zákon č. 201/2012 Sb. o ochraně ovzduší. Tento zákon zapracovává příslušné předpisy Evropské unie a mimo jiné i upravuje například přípustné úrovně znečištění a znečišťování ovzduší, nástroje ke snižování znečištění a znečišťování ovzduší, práva a povinnosti osob a působnost orgánů veřejné správy při ochraně ovzduší nebo práva a povinnosti dodavatelů pohonných hmot a působnost orgánů veřejné správy při sledování a snižování emisí skleníkových plynů z pohonných hmot v dopravě. Jak budou kontrolní orgány důsledné a sami lidé budou odpovědnými občany, teprve ukáže budoucnost. SROVNÁNÍ RŮZNÝCH VELIKOSTÍ ČÁSTIC V MIKROMETRECH Filtrační systémy KS Klima-Service, a.s. s aktivním uhlím včetně účinné předfiltrace (viz. strana č. 7, 8 a 9) nabízí optimální možnost pro odstranění mikroskopického prachu, aerosolů a plynných škodlivin ze vzduchu a přispívají tak k ochraně lidského zdraví a svým provedením a účinností splňují legislativní požadavky již dnes.

4 04 HLAVNÍ TÉMA Odstranění zápachů a škodlivých plynů ze vzduchu Aktivní uhlí, jeho využití v praxi pro čištění kapalné a plynné fáze, reaktivace, historie Co je aktivní uhlí? K odlučování (adsorpci) zápachů a škodlivých plynných nečistot ze vzduchu, které v poslední době stále častěji svou toxicitou a zápachem zatěžují životní prostředí a mohou být škodlivé pro člověka, zvířata i rostliny, se jako velmi účinný prostředek osvědčilo aktivní uhlí. Aktivní uhlí se používá v klimatizačních, ventilačních a speciálních filtračních zařízeních k čištění přívodního, cirkulujícího a odpadního vzduchu. Dále je velmi účinným prostředkem k úpravě pitných, průmyslových i odpadních vod. Charakteristika porézního systému aktivního uhlí dle suroviny použité pro výrobu AU PLYNNÁ FÁZE KAPALNÁ FÁZE Typ uhlíku Celkový objem pórů ml / g Střední poloměr pórů v angstroms (1 Angstrom = 0,1 nanometru) Povrchová plocha m 2 /g Hnědé uhlí 0,9 1, Kokosové skořápky 0,5 0, Rašelina 0,6 0, Černé uhlí 0,6 0, Černé uhlí 0,7 0, Hnědé uhlí 0,9 1, Rašelina 1,1 1, Dřevo (Chemicky aktivováno) 1,4 1, KOKOSOVÉ SKOŘÁPKY SUROVINA PRO VÝROBU AU Aktivní uhlí je vysoce porézní uhlíkatý adsorbent s obrovským vnitřním povrchem. Nejdůležitějšími surovinami, používanými při výrobě aktivního uhlí, jsou skořápky kokosových ořechů, uhlí a dřevo. Výroba aktivního uhlí z neporézního materiálu se nazývá aktivace. Během tohoto procesu vzniká velké množství pórů různých velikostí. Struktura vzniklého aktivního uhlí závisí na druhu suroviny, která charakterizuje rozložení velikosti pórů a mechanickou odolnost aktivního uhlí. Proto velmi tvrdé suroviny, jako jsou kokosové skořápky a z nich vyrobené aktivní uhlí, je velmi tvrdé a odolné proti otěru. RŮZNÉ DRUHY AKTIVNÍHO UHLÍ Vzhledem k obrovskému vnitřnímu povrchu aktivního uhlí se dosahuje výborné adsorpce většinou organických látek z okolního prostředí. V praxi používané typy aktivního uhlí mají vnitřní povrch 500 až m 2 /g. PORÉZNÍ SYSTÉM AKTIVNÍHO UHLÍ Existují tři hlavní skupiny aktivního uhlí používané pro různé aplikace. Podle tvaru a velikosti dělíme aktivní uhlí na: Práškové aktivní uhlí, velikost částic µm Granulované (zrněné) aktivní uhlí, velikost částic 0,5 4 mm Extrudované (válečkové) aktivní uhlí, velikost částic 0,8 4 mm Pro čištění plynné fáze se obvykle používají extrudované typy aktivního uhlí. Aktivací vzniká velké množství pórů. Rozlišujeme tři skupiny pórů dle velikostí: Makropóry (průměr > 50 nm) Mezopóry (průměr 2 50 nm) Mikropóry (průměr < 2 nm) K adsorpci většiny látek dochází právě v nejmenších pórech, tedy mikropórech, které tvoří hlavní část vnitřního povrchu. Pouze v případě tzv. kapilární kondenzace (zkapalnění par látky při její sorpci v jemných pórech (kapilárách) sorbentu) se zaplňují adsorbovanou látkou i mezopóry. Makropóry mají funkci pouze transportních pórů k vnitřnímu poréznímu systému. Distribuce velikostí pórů je velmi důležitá pro praktické použití. Požadované struktury pórů aktivního uhlí je dosaženo kombinací správné suroviny použité pro výrobu aktivního uhlí a odpovídajících aktivačních podmínek.

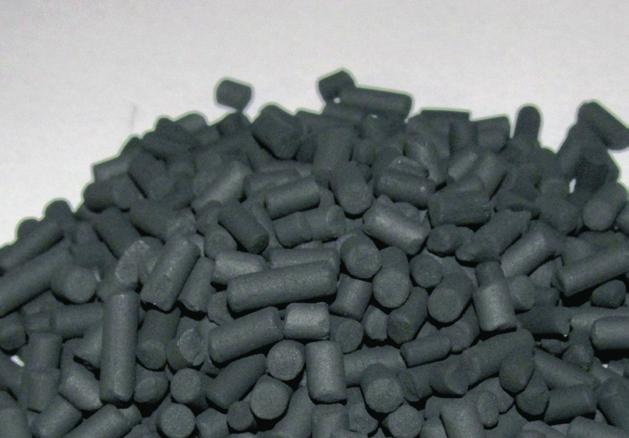

5 ODBORNÝ ČASOPIS KS Klima-Service, a.s. ÚNOR 2013 HLAVNÍ TÉMA 05 Co je adsorpce? Ve většině aplikací aktivní uhlí odstraňuje nečistoty z kapalin, par nebo plynů procesem nazývaným adsorpce. Adsorpce je povrchový jev, jehož výsledkem je akumulace molekul uvnitř vnitřních pórů aktivního uhlí. K tomu dochází v pórech o něco větších než molekuly, které jsou adsorbovány, proto je velmi důležité, aby odpovídala velikost pórů aktivního uhlí velikosti molekul, které se snažíme adsorbovat. Molekuly nečistot jsou drženy uvnitř uhlíkové vnitřní struktury pórů adsorpcí (elektrostatická přitažlivost Van der Waalsovými silami) nebo chemisorpcí. Historie aktivního uhlí EXTRUDOVANÉ AKTIVNÍ UHLÍ Adsorpce na porézní uhlíky byla popsána již v roce 1550 před naším letopočtem na starověkém egyptském papyru a později Hippokratem a Pliniem starším, především pro léčebné účely. V 18. století byly uhlíky vyrobené z krve, dřeva a zvířat používány pro čištění kapalin. Všechny tyto materiály, které lze považovat za předchůdce aktivního uhlí, byly dostupné pouze jako prášky. Historie výroby uhlíkatých adsorpčních materiálů 1800 rafinace cukru s použitím dřevěného uhlí 1820 použití spódia k odbarvování v cukrovarnickém průmyslu v Anglii (již zrnitý materiál) 1900 výroba aktivního uhlí ze dřeva termickou (V. Ostreijko, 1900 a 1901) a chemickou (Bayer, 1915) aktivací produkce pouze práškového aktivního uhlí 1910 první výrobní zařízení na výrobu aktivního uhlí termickou aktivací (Ratiboř, Polsko) 1915 první výrobní zařízení na výrobu aktivního uhlí chemickou aktivací (Ústí nad Labem); od r použití aktivního uhlí k odbarvování různých produktů v potravinářském a chemickém průmyslu během první světové války byla v US vyvinuta termická aktivace spalin kokosů pro použití v plynových maskách 1920 vývoj formovaných druhů aktivního uhlí 1930 použití aktivního uhlí pro adsorpci par a plynů po druhé světové válce optimalizace reaktivace zrnitého uhlí 1950 vývoj impregnovaných druhů aktivního uhlí 1975 vývoj a použití aktivního koksu a uhlíkatých molekulových sít 1980 masové použití uhlíkatých adsorbentů v ochraně životního prostředí 1990 vývoj, výroba a použití uhlíkatých vláken, uhlíkatých tkanin a aktivních sazí MASIVNÍ NASAZENÍ IMPREGNOVANÉHO AKTIVNÍHO UHLÍ V OCHRANNÝCH PLYNOVÝCH MASKÁCH Definice a termíny Aktivní uhlí Skupina uhlíkatých materiálů vyráběných procesy, které rozvíjejí vnitřní strukturu pórů s adsorpčními vlastnostmi. Adsorpce Separační proces, při kterém jsou soustředěny molekuly nebo atomy nečistot z kapalné nebo plynné fáze na povrchu adsorbentu účinkem elektrostatických 1. Objem pórů dostupný adsorbátům (látkám rozpuštěným v kapalině) i rozpouštědlům 2. Objem pórů dostupný pouze rozpouštědlům a malým molekulám adsorbátů 3. Pórovitost dostupná pouze rozpouštědlům; velikost pórů je příliš malá pro adsorpci nečistot z kapalin (fyzikálních) nebo chemických sil. Rozlišujeme tedy dva druhy adsorpce: 1. fyzikální adsorpce vzniká na základě Van der Waalsových přitažlivých sil, 2. chemická adsorpce, chemisorpce je tvořena chemickými vazbami, je pevnější než fyzikální adsorpce. PELETKY IMPREGNOVANÉHO AKTIVNÍHO UHLÍ Chemisorpce (chemická adsorpce) Je způsob zachycení látky na povrchu pevné látky (sorbentu), při kterém se mezi zachycovanou látkou a povrchem vytváří chemická vazba. Impregnované uhlí Aktivní uhlí upravené různými chemickými sloučeninami určujícími adsorpční nebo katalytické vlastnosti uhlíku v aplikacích kapalné nebo plynné fáze. Podle konkrétního účelu použití se provádí impregnace vhodnou chemikálií. Často se impregnovaná aktivní uhlí používají jako katalyzátor sloužící k přeměně jedovatých složek plynů na nejedovaté. Objemová hmotnost Obvykle se měří v g/ml nebo kg/m 3. Objemová hmotnost se používá k určení hmotnosti stanoveného objemu aktivního uhlí, přičemž se rozumí objem materiálu včetně nevyplněného prostoru mezi jednotlivými zrny. Celkový povrch (BET) Celková povrchová plocha pevné látky vypočtená podle BET (Brunauer, Emmett, Teller) rovnice; m 2 /g.

6 06 HLAVNÍ TÉMA Využití aktivního uhlí v praxi pro čištění kapalné a plynné fáze Aktivní uhlí má schopnost adsorbovat na svém ohromném povrchu nežádoucí látky z kapalin a plynů. Tato jeho adsorpční schopnost je v některých případech umocněna katalytickou schopností. Například chlór rozpuštěný ve ILUSTRAČNÍ FOTO vodě se na povrchu aktivního uhlí mění v neškodný chlorid, sirovodík na síran. Aktivní uhlí dokáže odstranit z vody pachutě a zápachy, chlór, zabarvení, ropné látky, vedlejší produkty chlorace vody, chlorované uhlovodíky, DDT, benzen, toluen, xylen, pesticidy a řadu jiných znečištění. Ze vzduchu dokáže aktivní uhlí odstranit páry organických rozpouštědel, chlór, sirovodík, kyanovodík, produkty spalovacích procesů, čpavek, aminy, bojové otravné látky, rtuť a další. Kapalná fáze úprava pitných vod úprava průmyslových vod úprava odpadních vod čištění / odbarvování chemických a farmaceutických produktů čištění parních kondenzátů rafinace potravinářských výrobků (čištění piva, vína, šťáv a dalších výrobků) Plynná fáze Čištění vzdušnin a plynů snižování koncentrace těkavých organických sloučenin (VOC) odstraňování pachů odstraňování kyselých plynů odstraňování zápachů sirovodíku a merkaptanů odstraňování radioaktivních látek ze vzduchu (jaderná energetika) ventilace a klimatizace deodorizace vzduchu (cirkulační větrání společenských místností, chladíren, ochrana proti smogu při nasávání venkovního vzduchu) lakovny odstraňování formaldehydu z plynů jeho katalytickým rozkladem odstraňování SO 2 z plynů jeho adsorpcí a oxidací na SO 3 venting a stripping Čištění bioplynů odstraňování sirovodíku a siloxanů Čištění odplynů ze spaloven odstraňování rtuti a dioxinů Rekuperace rozpouštědel Reaktivace aktivního uhlí Po vyčerpání sorpčních vlastností je aktivní uhlí nutno vyměnit za nové nebo ho reaktivovat pro opětovné použití. Reaktivace Je proces obnovení adsorpčního charakteru kontaminovaného aktivního uhlí podobný původnímu procesu aktivace. Nasycené aktivní uhlí je přepracováno v rotační protiproudé peci při postupném nárůstu teploty z 20 na 830 C a době zdržení cca 30 minut, což jsou podmínky jako při výrobě aktivního uhlí. Aktivačním médiem je vodní pára a spaliny plynu. Při této technologické operaci dochází postupně k vysušení, tepelné desorpci těkavějších, naadsorbovaných látek a k aktivaci (obnově) vnitřního povrchu na %, výjimečně i přes 100% (dodatečné zreagování amorfního podílu uhlíku) z původní hodnoty. Tento postup reaktivace má značné kvalitativní výhody oproti ostatním technologiím (např. termická desorpce C), kdy při nižších teplotách nedochází ke znovuobnovení aktivního povrchu, nedochází k odstranění prachových částic a barev z povrchu. Tímto procesem termické reaktivace šetříme životní prostředí nejen splněním environmentální potřeby minimalizace množství odpadu, snížení emisí CO 2 a omezením využití světových zdrojů, ale přispíváme také k lepší ekonomice jednotlivých provozů, protože náklady na reaktivaci aktivního uhlí jsou nižší než náklady na uhlí nové. Otázka závěrem...? VÍTE, ŽE... lžička aktivního uhlí má stejnou povrchovou plochu jako fotbalové hřiště? Aktivní uhlí je extrémně porézní a má velmi velkou plochu pro adsorpci nečistot. Jen jeden gram aktivního uhlí může mít plochu cca m 2!

7 ODBORNÝ ČASOPIS KS Klima-Service, a.s. ÚNOR 2013 KOMPAKTNÍ JEDNOTKY KS BD 07 Kompaktní jednotky KS BD s dvoustupňovou filtrací Představují velmi operativní řešení odloučení plynných škodlivin z přívodního nebo odpadního vzduchu. Kompaktní jednotky KS BD jsou okamžitě připojitelné k VZT potrubí. Díky stabilní konstrukci je možné jednotky KS BD osadit na betonový základ, zavěsit pod strop nebo zakomponovat přímo do potrubí. straně jednotky. Na sekci kapsových filtrů (příp. kompaktních filtračních článků) jsou jednotky opatřeny diferenciálním manometrem se šikmou trubicí pro signalizaci tlakové ztráty a včasné výměny filtrů. PŘÍKLAD VYBAVENÍ KOMPAKTNÍ JEDNOTKY PRVNÍ STUPEŇ FILTRACE KS PAK 85, F7 A DRUHÝ STUPEŇ FILTRACE KS KOPA AU KOMPAKTNÍ FILTRAČNÍ JEDNOTKA KS BD Provedení a popis jednotek KS BD Filtrační jednotky KS BD jsou vyrobeny z hliníkových rámových profilů, opláštění je z pozinkovaného plechu. Jednotky jsou standardně vybaveny dvoustupňovou filtrací. První stupeň filtrace je tvořen kapsovými filtry KS PAK 85 ve třídě filtrace F7. Variantně je možné na- APLIKACE FILTRAČNÍ JEDNOTKY KS BD 16 V PROSTORÁCH DĚTENICKÉHO ZÁMKU sadit také kompaktní filtrační články KS FP-F7. Tyto články se používají díky své velké filtrační ploše (až 18 m2) pro vysoká a proměnlivá množství vzduchu, dále pro vysokou provozní bezpečnost a dlouhý interval výměn. Nasazení filtrů KS PAK 85-F7 příp. KS FP-F7 je nutné pro záchyt jemného prachu, který by znehodnotil mikropóry aktivního uhlí. Druhý stupeň filtrace tvoří adsorpční patrony KS KOPA naplněné odpovídajícím typem aktivního uhlí. Patrony jsou osazené v ukládacích rámech. Ukládací rámy jsou pevně ukotveny k jednotce. Oba stupně filtrace jsou standardně opatřeny revizními dvířky pro kontroly a snadné výměny filtrů. Revizní dvířka jsou umístěna na pravé straně jednotky ve směru proudění vzduchu. Podle požadavků je možné umístit dvířka na levé nebo vrchní Pro připojení na VZT potrubí jsou jednotky standardně vybaveny na straně sání i výtlaku lištovými přírubami 30 mm. Ve spodní části jednotky je umístěn stabilní podstavný rám o výšce 100 mm. Hlavní oblasti nasazení filtračních jednotek KS BD Odtahy z lakoven a stříkacích boxů, odloučení zápachů z kuchyní, masné výroby a grilů, adsorpce škodlivin z chemického a elektronického průmyslu. Přívody do letištních a nádražních hal, odtahy z atomových elektráren. Přívody a odtahy z operačních sálů, JIP, velínů, odtahy z čistíren odpadních vod, odtahy od svařování. Výroba elektroniky a další oblasti, ve kterých se vyskytují škodlivé plyny nebo zápachy, které je nutné odlučovat zasedací místnosti, muzea. Nemocnice, laboratoře, počítačové místnosti, tiskárny, čerpací stanice, parkoviště, garáže.

8 08 NOVÉ PRODUKTY KS NICE AIR Malá kompaktní jednotka s jedním stupněm filtrace, která čistí vzduch od jemného prachu, plynných škodlivin a zápachů KS NICE AIR Popis Jedná se o zcela nový systém účinné filtrace pro záchyt jemných prachových částic F7, plynných škodlivin a zápachů. Jednotka je vyrobená z hliníkových profilů, panelové opláštění je z pozinkovaného plechu. Revizní dvířka jsou opatřena madly pro pohodlnou manipulaci při výměně filtru. Srdcem jednotky je kompaktní filtr KS WA, který je uložen v ukládacím rámu a osazen na mikroporézní těsnění. Oblasti nasazení Záchyt jemného prachu a škodlivých a nebezpečných zápachů ze vzduchu v oblastech: rodinné domy, elektronický průmysl, letiště, hotely, restaurace, administrativní budovy, muzea, knihovny, nemocnice. Účinné řešení pro filtraci nebezpečných aerosolů při smogových ohroženích. VÝHODY A TECHNICKÉ PARAMETRY vysoká adsorpční kapacita > 95 % účinnost filtrace na prachové částice: F7 dle EN 779 nízké tlakové ztráty úspora energetických nákladů, možnost dodatečné montáže filtrace jemných prachových částic a odstranění zápachů v jedné fázi průtočné množství 100 m 3 /h až m 3 /h jednotka je v provedení: bez ventilátoru s ventilátorem a regulátorem otáček možnost připojit ke stávajícímu vzduchotechnickému systému rozměrová řada jednotek podle požadavků provedení filtru v jednotce je v celoplastovém rámu Podrobnější informace naleznete na našich webových stránkách Použití Záchyt jemných prachových částic, organických a aromatických uhlovodíků (např. xylen, toluen, technický benzin, acetáty), výfukových plynů, tělesných, civilizačních, kosmetických a cigaretových zápachů a mnoho dalších plynných nečistot. Kompaktní jednotka se řadí mezi energeticky nenáročné filtrační systémy. Varianty KS NICE AIR Bez ventiátoru S ventilátorem Možnost dodat bez podstavce nebo s podstavcem. Připojovací rozměr: kruhová příruba průměr 200 mm. rozměr: mm s ukládacím rámem pro filtr KS WA: mm proti příruby; připojovací rozměry: mm rozměr: mm rozměr s ukládacím rámem pro filtr KS WA: mm plynulá regulace otáčet, průtok vzduchu 0 až 600 m 3 /h.

9 ODBORNÝ ČASOPIS KS Klima-Service, a.s. ÚNOR 2013 NOVÉ PRODUKTY 09 Panel filtr KS WA Panel filtr KS WA je efektivním řešením k odstranění plynných škodlivin a zápachů. Jeho nasazením dosáhneme výrazného zlepšení kvality vzduchu. Panel filtr KS WA je novou generací filtrů tzv. duál fáze pro záchyt jemného prachu a adsorpci celého spektra plynných škodlivin a nebezpečných organických látek. Panel filtr KS WA Popis filtru Filtr KS WA je vyroben ze speciálního filtračního média, které je sestaveno z více vrstev a obsahuje až 400 g/m 2 aktivního uhlí. Médium je naskládané pro získání maximální filtrační plochy a následně uložené a zalité do robustního plastového rámu. Jedná se o zcela nový filtr, který je vhodný a účinný pro záchyt organických uhlovodíků (uhlovodíky (VOC s), DOP, BHT, silikon, MEK, EL, PGMEA, PGME, THFA, výfukových plynů spalovacích a vznětových motorů, výparů z asfaltu, dehtu, kerosinu a benzínu, výparů z rozpouštědel, např. z barev a laků, výparů z lepidel, pryže a čistících prostředků, vzdušných škodlivin (tzv. antropogeny), smogu, ozonu, tělesných, civilizačních, kosmetických a cigaretových zápachů, nemocničních, alkoholových a antiseptických zápachů, zápachů z kuchyní, potravin a hnilob a mnohých dalších plynných škodlivin. Tento filtr má velmi nízkou počáteční tlakovou ztrátu. Při průtoku vzduchu 100 m 3 /h má tlakovou ztrátu 10 Pa, při 500 m 3 /h má tlakovou ztrátu 30 Pa. Tím se filtr řadí mezi energeticky nenáročné filtry. Oblasti nasazení Jako hlavní a účinný filtr jednotek KS NICE AIR. Dále hlavně ve VZT systémech, v letištních halách, hotelech, restauracích, administrativních budovách, v muzeích, knihovnách, nemocnicích, domácnostech atd. Účinné řešení pro filtraci nebezpečných aerosolů při smogových ohroženích. Charakteristika panelu KS WA Rozměr filtru Počáteční tlaková ztráta Průtok vzduchu VÝHODY A TECHNICKÉ PARAMETRY KS WA vysoká adsorpční kapacita účinnost > 95% nízké tlakové ztráty úspora energetických nákladů, možnost dodatečné montáže do VZT filtrace jemných prachových částic F7 a odstranění škodlivin a zápachů v jedné fázi žádný úlet prachu žádná zpětná desorpce pevný rám z plastu (ABS) k instalaci do standardních rámů a ližin jako pro kapsový filtr nízká hmotnost snadná manipulovatelnost bezproblémová likvidace plně spalitelný rozměrová řada dle požadavku (v š max. do 610 mm) Filtrační plocha Vnitřní povrch AU mm 65 Pa 800 m³/h 0,72 m² m² mm 65 Pa m³/ h 2,48 m² m² mm 65 Pa m³/h 4,97 m² m² Médium s aktivním uhlím a s vlastním předfiltrem. Obsah AU je 400 g /m².

10 10 NOVÉ PRODUKTY Suloff jednotka na odsiřování bioplynu Odstranění Sulfanu (H2S) z bioplynu. Technologie vyvinutá ve spolupráci s Vysokou školou chemicko technologickou v Praze SULOFF odstraňuje Sulfan (H2S) z bioplynu snižuje rychlost koroze spalovacích zařízení prodloužení intervalu výměny motorového oleje v KGJ nerezové provedení adsorbéru speciální adsorpční materiál velká adsorpční kapacita, dlouhý interval výměn sorbentu automatický bezpečný provoz široká typová řada nízké provozní náklady ochrana životního prostředí Rozsah využití Spalováním bioplynu dochází i k oxidaci sulfanu na oxid siřičitý a následně oxid sírový, který s vodní párou ze spalin vytváří silně korozivní kyselinu sírovou. Rychlost koroze spalovacích zařízení je přímo úměrná koncentraci sulfanu v bioplynu a v mnoha případech dochází k vyřazení spalovacích zařízení z provozu. Sulfan má silné korozivní účinky také na běžné kovové materiály (např. železo), protože s běžnými kovy snadno re aguje za tvorby sulfidů a polysulfidů. Tyto látky zanáší plynová potrubí a způsobují také poruchy ovládacích a regulačních plynových armatur, jako jsou plynové ventily, kohouty, regulátory tlaku, plynoměry a další zařízení. Odsířením bioplynu se omezí účinky korozního působení kyseliny sírové, která vzniká spalováním sulfanu, na spalovací zařízení a spalinový trakt. To např. při spalování bioplynu v motoru kogenerační jednotky vede k prodloužení intervalu výměny motorového oleje, intervalu servisních prohlídek i prodloužení životnosti motoru. Kromě toho motor spalující odsířený bioplyn produkuje také nižší emise oxidu siřičitého do okolního ovzduší. Řada odsiřovacích jednotek typu SULOFF jsou zařízení sloužící k odstraňování sulfanu H2S adsorpcí speciálním sorpčním materiálem aktivním uhlím s následnou katalytickou oxidací kyslíkem přítomným v bioplynu nebo jiným oxidovadlem přítomným v aktivním uhlí na elementární síru, která zůstane zachycena na sorbentu. Adsorpční materiál se vlivem vylučování elementární síry deaktivuje. Proto je po určité době nutná jeho výměna. Účinnost odsíření jednotkou Suloff se pohybuje mezi % podle podmínek, za kterých odsiřovací jednotka pracuje, a podle koncentrace sulfanu v bioplynu. Vlivem sycení adsorbentu sírou účinnost odsíření klesá a koncentrace sulfanu ve vyčištěném plynu pozvolna roste. Při jejím přiblížení k limitní koncentraci, která je povolena pro provoz příslušného typu motoru kogenerační jednotky nebo pro provoz jiného spalovacího zařízení, je nutné provést výměnu adsorbentu v adsorbéru za nový.

11 ODBORNÝ ČASOPIS KS Klima-Service, a.s. ÚNOR 2013 NOVÉ PRODUKTY 11 Popis technologie Čištění probíhá v adsorbéru s pevným ložem, kterým proudí bioplyn. Adsorbér je vyroben z nerezové oceli pro prodloužení životnosti zařízení s otvorem ve vrchní části pro plnění sorbentu. Pro přívod bioplynu je adsorbér vybaven vstupním potrubím s normalizovanou připojovací přírubou. Příslušenstvím adsorbéru je též obslužná plošina se schody. Sorbent K adsorpci je použito speciální impregnované aktivní uhlí ve formě drobných granulí. Hmotnost náplně je dle typu (viz tabulka níže). Vnější izolace Adsorbér je z vnější strany izolován minerální vlnou o tloušťce 100 mm v nerezovém nebo pozink plášti pokrývajícím celý adsorbér. Měření a regulace Adsorbér je vybaven teploměrem pro měření teploty uvnitř adsorbéru a manometrem pro měření tlaku v adsorbéru. Pojistný ventil zaručuje bezpečnost provozu zařízení. Životnost náplně Adsorpční kapacita životnost náplně Sorbent se vlivem vylučování elementární síry deaktivuje. Proto je nutné sorbent po vyčerpání adsorpční kapacity vyměnit. Adsorpční kapacita sorbentu je závislá především na koncentraci sulfanu, složení odsiřovaného plynu, relativní vlhkosti a teplotě. Servis Servis zabezpečovaný KS Klima-Service a.s. zajišťuje bezkontaktní výměnu adsorbentu. Na místo přijedou servisní pracovníci s odsávacím zařízením a podtlakově odstraní z adsorbéru použitý sorbent bez dotyku lidské ruky. Poté naplní opačným způsobem do adsorbéru čerstvý sorbent. Použitý sorbent se ekologicky likviduje ve spalovně. Tento systém zcela zabraňuje poškozování životního prostředí. Schématický nákres adsorbéru SULOFF 1 Zásobník AU 2 Přívod plynu 3 Odvod plynu 4 Odvod kondenzátu 5 Plnící otvor 6 El. ohřev tr. odvodu kondenzátu 7 Pojistný ventil 8 Manometr 9 Teploměr v jímce 10 Odfuk plynu 11 Plošina se schody Reference ČOV Znojmo ČOV Prostějov ČOV Kroměříž ČOV Kralupy nad Vltavou SPECIFIKACE ADSORBÉRŮ SULOFF SULOFF 1250 SULOFF 900 SULOFF 500 SULOFF 200 Rozměry adsorbéru ø mm výška mm mm nohy ø mm, výška mm mm nohy ø mm výška mm mm nohy ø mm výška mm mm nohy Množství AU až kg až 900 kg až 500 kg kg Jmenovitý průtok plynu až 1100 m 3 /h až 1100 m 3 /h až 700 m 3 /h až 700 m 3 /h

12 12 NOVÉ TECHNOLOGIE Moderní technologie šití kónických kapes V první polovině roku 2012 jsme uvedli do provozu nový šicí automat pro šití kónických kapes. VÝHODY využitelné pro filtrační syntetická i sklovláknitá média od třídy filtrace G2 do F9 dle EN779 snížení tlakových ztrát zvýšení filtrační plochy snížení nákladů na provoz VZT nižší energetické náklady rychlé dodací lhůty i pro velké objemy kapsových filtrů vynikající poměr cena / výkon 100% kvalita výroby v souladu s vysokou provozní bezpečností při nasazení filtrů do VZT jednotek Nabízíme možnost dodávky semiproduktů v podobě samotných ušitých kapes nebo celých filtračních rukávců pro další zpracování a výrobu kapsových filtrů. Filtrační rukávce vyrobíme ze syntetického i sklovláknitého média. Vhodné semiprodukty pro výrobce kapsových filtrů. ŠICÍ AUTOMAT KSL 970 PRO VÝROBU KÓNICKÝCH KAPES Šicí automat KSL 970 je obrovský technologický posun ve výrobě kapsových filtrů ve všech třídách filtrace v syntetickém nebo sklovláknitém provedení. Technologie automaticky vyrobí z filtračního média kapsu v kónickém tvaru včetně prošití a zatavení. Tento tvar využije 100% filtrační plochy a sníží se celková počáteční tlaková ztráta kapsového filtru. Automatické nastavení všech operací při výrobě je zárukou správné konstrukce kapsového filtru a zlepšení technických parametrů. Nové provedení kapsových filtrů s kónickými kapsami přinese našim zákazníkům úspory energetických nákladů díky nižším tlakovým ztrátám a delší době nasazení filtru. KAPSOVÝ FILTR KS PAK S KÓNICKÝMI KAPSAMI PROŠITÉ FILTRAČNÍ ROLE( RUKÁVCE) ZE SYNTETICKÉHO MATERIÁLU PŘIPRAVENÉ PRO VÝROBU SAMOSTATNÝCH KAPES. OPERACE PROŠÍVÁNÍ KAPES OPERACE AUTOMATICKÉHO OŘEZU KOSENÍ KAPES DO KÓNICKÉHO TVARU

13 ODBORNÝ ČASOPIS KS Klima-Service, a.s. ÚNOR 2013 NOVÉ TECHNOLOGIE 13 Nový provoz s aktivním uhlím Nové pracoviště nám umožňuje větší flexibilitu v plnění zakázek. V rekonstruované výrobní hale jsme uvedli do provozu nové pracoviště plnění a manipulace s aktivním uhlím, vybavené moderními technologiemi a výkonným odsávacím systémem s filtrací. Podařilo se nám výrazně snížit imisní limity na pracovišti. Kapacita nové technologie nám umožňuje zabezpečit kompletní servis všech systémů s aktivním uhlím, vysypání použitého aktivního uhlí z filtračních patron, košů či rámů a naplnění reaktivovaným aktivním uhlím nebo novým impregnovaným aktivním uhlím. Dále dle požadavků zákazníka zabezpečujeme ve spolupráci se specializovanými firmami reaktivaci aktivního uhlí popř. ekologickou likvidaci nasyceného impregnovaného aktivního uhlí včetně potvrzení o ekologické likvidaci. Výrazně jsme také zrychlili dodací termíny výměn AU u jednotlivých filtračních systémů. TECHNOLOGIE ODSÁVÁNÍ A NASÝPANÍ AKTIVNÍHO UHLÍ PŘÍMO ZE ZÁSOBNÍKŮ NOVÁ DÍLNA PRO PLNĚNÍ FILTRAČNÍCH SYSTÉMŮ AKTIVNÍM UHLÍM

14 14 ENERGETICKÁ NÁROČNOST Energetická náročnost stále aktuální téma Eurovent 4/11 platí v současné době jako vedoucí model pro energetickou klasifikaci a stanovuje celkovou spotřebu energií filtru během předpokládaného času nasazení, která je hodnocena ve vztahu ke třídě filtru. Klasifikovány jsou filtry jen z rozsahu platnosti normy ČSN EN 779:2012; tedy filtry často používané ve vzduchotechnických zařízeních. Filtr je, na rozdíl od ledničky nebo pračky, vždy jen část komplexního celkového systému. Úspory energie lze tedy dosáhnout pouze v kontextu s okolními vlivy. Zejména v procesní vzduchotechnice a u mnoha starších popř. cenově výhodnějších ventilačních zařízení často nejsou žádné regulovatelné ventilátory nebo možnosti upravit energetický stupeň účinnosti celkového systému pomocí optimalizovaného odporu filtru. Tudíž nelze možný potenciál úspory energetických nákladů u filtrů v takových vzduchotechnických zařízeních plně využít. Potenciál úspory Potenciál úspory energie filtru mimo jiné závisí i na lokálních podmínkách použití jako jsou např.: povětrnostní vlivy, doprava, stavební činnosti popř. průmysl v okolí a mnoho dalších. Kromě toho mohou způsobit výrazné zvýšení nákladů krátké intervaly údržby z hygienických důvodů. Filtry jsou vyměně- ny dříve, než se dostaví jejich výhody. Nebo musí být vyměněny na základě interních popř. externích předpisů již před uplynutím jejich životnosti. Pomáhají energetické třídy u vzduchových filtrů skutečně šetřit náklady? Na otázku lze odpovědět ano i ne, neboť laboratorní podmínky, které jsou rozhodující pro klasifikaci, se v přirozeném prostředí zpravidla nenachází a kompromis v modelu ani zdaleka nepostihuje všechny případy užití. Jen správně navržený projekt vzduchotechniky a nasazení moderních zařízení s odpovídající regulační technikou a inteligentní konstrukcí a s pravidelnými intervaly údržby může být údaj o energetické třídě a úsporách pro uživatele skutečně směrodatný. Dříve než budou v procesu rozhodování pro výrobek zohledněny energetické třídy, měl by být zkontrolován stav zařízení a mělo by být zjištěno, zda lze možný potenciál skutečně využít, popř. navrhnout optimální řešení. Budou-li postupně vzduchotechnická zařízení a procesy s nimi spojené nastaveny v souladu s požadavky nových norem, bude i energetická náročnost filtrů konečně platným ukazatelem při úsporách energií. Řešení od KS Klima-Service, a.s. KS Klima-Service, a.s. klasifikovala novou řadu filtrů dle platné normy ČSN EN779:2012, aby pro zákazníky označila na trhu výrobky s významným potenciálem energetické úspory. Současně nabízíme odbornou pomoc v případě revize vašeho stávajícího vzduchotechnického systému nebo navrhneme na klíč nový systém VZT podporující úspory energií. FILTRY PRO ZÁCHYT ATMOSFÉRICKÉHO PRACHU A ZÁPACHŮ ZE VZDUCHU Na závěr lze konstatovat následující Všeobecně platí: nutná je analýza vašeho konkrétního případu a podmínek! Výsledek pro vás může být velice překvapivý nejen v regulaci nákladů na filtry, ale i v celkové úspoře vynaložených energetických nákladů na zařízení.

15 ODBORNÝ ČASOPIS KS Klima-Service, a.s. ÚNOR 2013 ZE ŽIVOTA SPOLEČNOSTI Informace ze života společnosti Prestižní dodávka Významnou dodávkou nouzové filtrační jednotky pro záchyt radioaktivního metyljodidu pro jadernou elektrárnu Dukovany jsme se zařadili mezi schválené dodavatele pro jaderné elektrárny. Váš kvíz Dárek pro Vás Ze života KS Klima-Service, a.s. Skvělou zábavu a uvolněnou atmosféru na jedné z firemních akcí, vykouzlil pro naše pracovníky známý herec Pavel Zedníček. Nevábná vůně Čirá tekutina Chemická adsorpce Středočeské město Jednotka hmotnosti Obal kokosového ořechu Název malé kompaktní filtrační jednotky Briketa z biomasy Správnou odpověď na otázku zašlete do na adresu yveta.cechova@ksklimaservice.cz Prvním deseti soutěžícím, kteří zašlou správnou odpověď, bude zaslán dárek. Představujeme Vám významné opory našeho týmu Roman Krákora výrobní ředitel Záliby: dobrovolný hasič, cestování, cyklistika Renata Brandejská referent prodeje Záliby: step aerobik, lyžování, knihy Jana Vovsíková referent prodeje Záliby: knihy, plavání, rodina V příštím čísle časopisu FILTREND Vám představíme novinky z oblasti nanovláken a jejich využití ve filtračních médiích a jiné zajímavosti. Časopis FILTREND vydává KS Klima-Service a.s. Vydání 2/2013 Adresa: KS Klima-Service a.s., Náměstí Svobody 677, Dobříš, Česká republika Výroba: Yveta Čechová, Ing. Jiří Beseda, Galio-Crossmedia Časopis FILTREND je duševní vlastnictví KS Klima-Service, a.s. Není dovoleno distribuovat bez povolení. 15

16 Kapsové filtry, rámečkové filtry filtrační média Filtry a komponenty pro vysoké nároky na čistotu, kompaktní filtry, HEPA a ULPA filtry Adsorpční filtry pro odloučení plynných škodlivin a zápachů Speciální filtrační zařízení a příslušenství VÝVOJ VÝROBA MONTÁŽ SERVIS
