1 Solární kolektory Popis Hoval UltraSol Plochý kolektor Vysoce výkonný plochý kolektor, prosklený, pro tepelné využití solární energie Optická účinnost 85.1% Solární sklo s antireflexním (AR) povrchem Vertikální i horizontální provedení Montáž na střechu, plochou střechu nebo do střechy Celopovrchový hliníkový absorbér s vysoce selektivní vrstvou Měděný meandr Rozměrově stálý tlakově litý hliníkový rám Izolace z minerální vlny (20 mm) Zásuvné konektory Hoval UltraSol eco Plochý kolektor Plochý kolektor, prosklený, pro tepelné využití solární energie Optická účinnost 79.7% Solární sklo bez antireflexního povrchu (AR) Vertikální i horizontální provedení Montáž na střechu, plochou střechu nebo do střechy Celopovrchový hliníkový absorbér Měděný meandr Rozměrově stálý tlakově litý hliníkový rám Izolace z minerální vlny (10 mm) Zásuvné konektory Montážní sady Plošná paralelní a zvýšená montáž (0, 30, 45 ) Sada nosičů pro střešní krytiny Sada kombinovaných vrutů Sada nosičů na střešní tašky bobrovky a na kombinované vruty pro plechové střechy Sady pro vertikální i horizontální kolektory. Sady pro instalaci na ploché střechy do betonových prvků 45 pro horizontální kolektory Montáž do střechy pro vertikální i horizontální kolektory Kolektor Typ Installation Celková plocha m 2 Absorpční plocha m 2 UltraSol V vertikalní UltraSol H horizontální UltraSol eco V vertikalní UltraSol eco H horizontální SPF-čislo testu pro Hoval UltraSol, UltraSol eco Institut für Solartechnik Hochschule HSR CH-8640 Rapperswil Solarkeymark-certified Solární vedení SL Nerezová vlnitá trubka pro solární okruhy, materiál Nízká hlučnost a odolná vůči tlaku a difúzně těsná Izolace potrubí ze syntetického kaučuku, bez CFC. Integrovaný silokonový kable pro teplotní čidlo.. Odolné povětrnostním vlivům, UV-stabilní a ochranný bez PVC obal. Systém trubky pro nekonečnou pokládku - snadná a rychlá instalace. Připojovací sada Připojovací sada pro připojení Hoval UltraSol a UltraSol eco plochých kolektorů k solární skupině ¾ (např. SAG20) solárním vedenín. Připojovací šroubení R ¾ / Rp ¾. Dodávka Připojovací sada je balena samostatně. V dodávce Kompletně zabalené solární vedení. Změny vyhrazeny,,

2 Ploché kolektory Hoval UltraSol, UltraSol eco UltraSol UltraSol Vysoce výkonný plochý kolektor pro solární systémy s teplonosným médiem voda / glykol Absorbér se selektivní vrstvou Optická účinnost η 0 = 85.1% Plochý kolektor - vertikální instalace Plocha kolektoru Množství UltraSol typ Hrubá m 2 Absorbér m 2 Počet kolektorů 1V V V V V V V V Plochý kolektor - horizontální instalace Plocha kolektoru Množství UltraSol typ Hrubá m 2 Absorbér m 2 Počet kolektorů 1H H H H H H H H UltraSol eco Montážní sady Na následujících stránkách UltraSol eco Plochý kolektor pro solární systémy s teplonosným médiem voda / glykol Absorbér se selektivní vrstvou Optická účinnost η 0 = 79.7% Plochý kolektor - vertikální instalace UltraSol eco typ Plocha kolektoru Hrubá m 2 Absorbér m 2 Množství Počet kolektorů 1V V V V V V V V Plochý kolektor - horizontální instalace Plocha kolektoru Množství UltraSol eco typ Hrubá m 2 Absorbér m 2 Počet kolektorů 1H H H H H H H H Změny vyhrazeny,

3 Instalace Střešní tyč Montážní sada Instalace na plochu pomocí střešní tyče vedle sebe, vertikálně 0 Instalace na plochu - střešní tyč paralelně, vertikálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V instalace na plochu paralelně se střechou se střešní tyčí na instalaci na střešní krytiny (např. tašky, zásuvné krytiny) minimální sklon střechy 20 Bobrovky, plechová střecha viz montáž na střechu s kombivruty Rozměrový nákres střešní tyče viz Rozměry Střešní tyč Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 ADDB00V ADDB00V ADDB00V ADDB00V ADDB00V ADDB00V ADDB00V Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 2.0 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sadu: Přidavná střešní tyč ADDB 2 střešních tyčí příslušenství Počet sad k objednání viz sekci Plánování Změny vyhrazeny,

4 Instalace Střešní tyč Montážní sada Instalace na plochu pomocí střešní tyče vedle sebe, vertikálně 30 Instalace na plochu - střešní tyč 30, vertikálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V instalace na plochu ve sklonu 30 v poměru ke střeše se střešní tyčí na instalaci na střešní krytiny (např. tašky, zásuvné krytiny) Bobrovky, plechová střecha viz montáž na střechu s kombivruty Rozměrový nákres střešní tyče viz Rozměry Střešní tyč Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil tyče pro zvýšenou instalaci 30 v poměru ke střeše pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 ADDB30V ADDB30V ADDB30V ADDB30V ADDB30V ADDB30V ADDB30V Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 2.0 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přídavná střešní tyč ADDB 2 střešních tyčí příslušenství Zvýšená tyč AD30V Podpůrná trubka 2 sponky na trubky Počet sad k objednání viz sekci Plánování 266 Změny vyhrazeny,

5 Instalace Střešní tyč 45 Montážní sada Instalace na plochu pomocí střešní tyče vedle sebe, vertikálně Instalace na plochu - střešní tyč 45, vertikálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V instalace na plochu ve sklonu 45 v poměru ke střeše se střešní tyčí na instalaci na střešní krytiny (např. tašky, zásuvné krytiny) Bobrovky, plechová střecha viz montáž na střechu s kombivruty Rozměrový nákres střešní tyče viz Rozměry Střešní tyč Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil tyče pro zvýšenou instalaci 45 v poměru ke střeše pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 ADDB45V ADDB45V ADDB45V ADDB45V ADDB45V ADDB45V ADDB45V Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 2.0 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přidavná střešní tyč ADDB 2 střešních tyčí příslušenství Elevation pipe AD45V Podpůrné trubky 2 sponek na trubky Počet sad k objednání viz sekci Plánování Změny vyhrazeny,

6 Instalace Střešní tyč Montážní sada Instalace na plochu pomocí střešní tyče vedle sebe, horizontálně 0 Instalace na plochu - střešní tyč paralelně, horizontálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V se střešní tyčí na instalaci na střešní krytiny (např. tašky, zásuvné krytiny) minimální sklon střechy 20 Bobrovky, plechová střecha viz montáž na střechu s kombivruty Rozměrový nákres střešní tyče viz Rozměry Střešní tyč Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 ADDB00H ADDB00H ADDB00H ADDB00H ADDB00H ADDB00H ADDB00H Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 2.2 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sadu: Přídavná střešní tyč ADDB 2 střešních tyčí přislušenství Počet sad k objednání viz sekci Plánování 268 Změny vyhrazeny,

7 Instalace Střešní tyč Montážní sada Instalace na plochu pomocí střešní tyče vedle sebe, horizontálně 30 Instalace na plochu - střešní tyč 30, horizontálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V instalace na plochu ve sklonu 30 v poměru ke střeše se střešní tyčí na instalaci na střešní krytiny (např. tašky, zásuvné krytiny) Bobrovky, plechová střecha viz montáž na střechu s kombivruty Rozměrový nákres střešní tyče viz Rozměry Kompletní montážní příslušenství (střešní tyč, vruty) Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil tyče pro zvýšenou instalaci 30 v poměru ke střeše pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 ADDB30H ADDB30H ADDB30H ADDB30H ADDB30H ADDB30H ADDB30H Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 2.2 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přídavná střešní tyč ADDB 2 střešních tyčí přislušenství Výškově nastavovací tyč AD30A Podpůrné trubky 2 sponek na trubky Počet sad k objednání viz sekci Plánování Změny vyhrazeny,

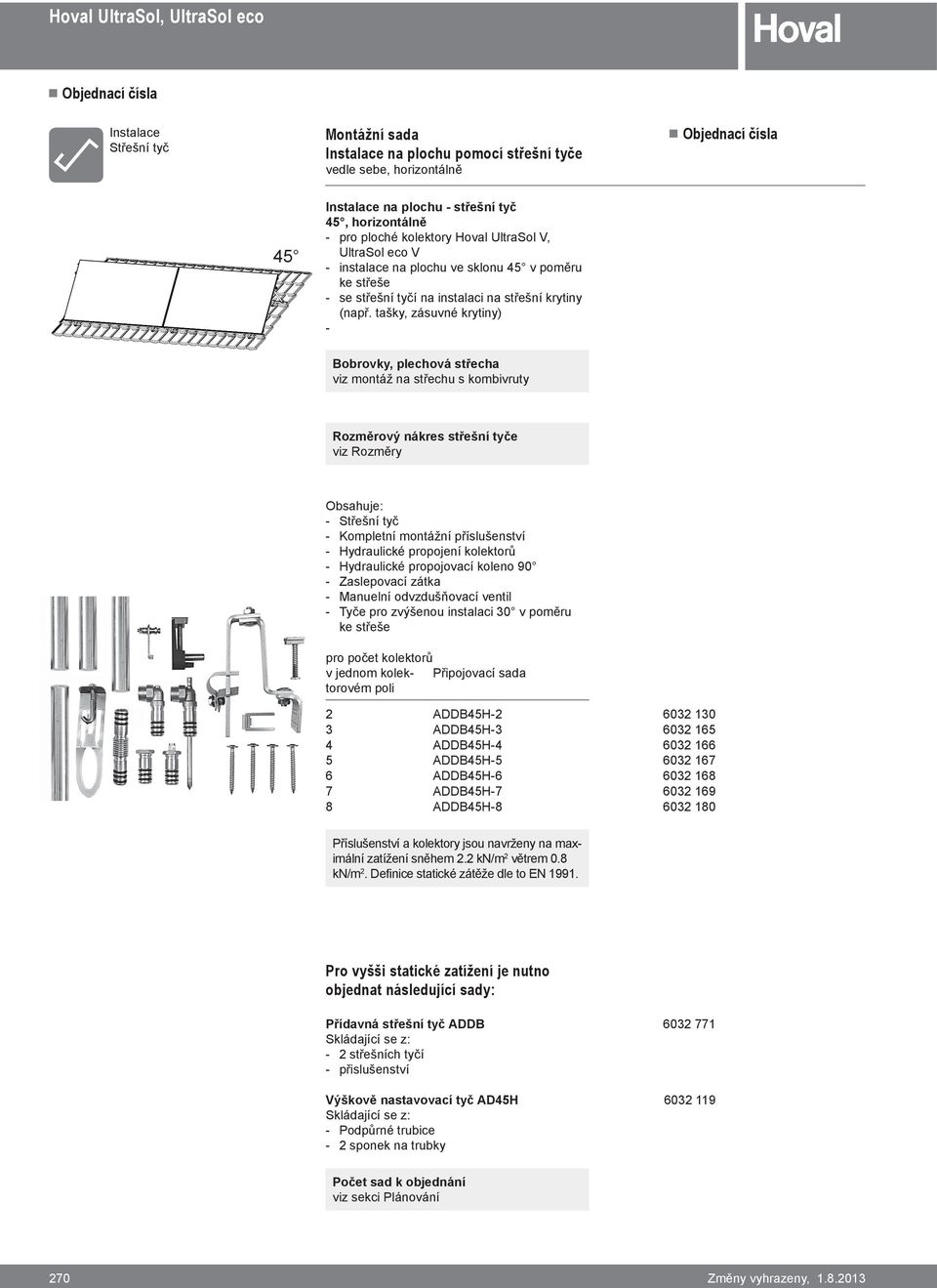

8 Instalace Střešní tyč Montážní sada Instalace na plochu pomocí střešní tyče vedle sebe, horizontálně 45 Instalace na plochu - střešní tyč 45, horizontálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V instalace na plochu ve sklonu 45 v poměru ke střeše se střešní tyčí na instalaci na střešní krytiny (např. tašky, zásuvné krytiny) Bobrovky, plechová střecha viz montáž na střechu s kombivruty Rozměrový nákres střešní tyče viz Rozměry Střešní tyč Kompletní montážní příslušenství Hydraulické propojení kolektorů Hydraulické propojovací koleno 90 Zaslepovací zátka Manuelní odvzdušňovací ventil Tyče pro zvýšenou instalaci 30 v poměru ke střeše pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 ADDB45H ADDB45H ADDB45H ADDB45H ADDB45H ADDB45H ADDB45H Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 2.2 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přídavná střešní tyč ADDB 2 střešních tyčí přislušenství Výškově nastavovací tyč AD45H Podpůrné trubice 2 sponek na trubky Počet sad k objednání viz sekci Plánování 270 Změny vyhrazeny,

9 Instalace Kombivruty Montážní sada Instalace na plochu pomocí kombivrutů vedle sebe, vertikálně 0 Instalace na plochu - kombivruty vedle sebe, vertikálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V instalace na plochu souběžně se střechou pomocí kombivrutů vhodné pro Eternitové tašky vhodné pro bobrovky s doplňkovou sadou vhodné pro plechové střechy s doplňkovou sadou minimální sklon střechy 20 Kombivrutů Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil pro počet Připojovací sada Počet kolektorů připevňovacích v jednom úrovní kolektorovém (2 kombivruty poli na úroveň) 2 ADSS00V ADSS00V ADSS00V ADSS00V ADSS00V ADSS00V ADSS00V Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 0.85 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přídavné kombivruty ADSS 2 kombivrutů 2 trubkových svěrek 2 sponek na trubky Sada trubkových svěrek pro specielní střechy Počet sad k objednání viz sekci Plánování Přidavné bobrovky ADDB 2 střešních tyčí Sady šroubů 1 sada nutná pro každou úroveň. Přídavná plechová střecha ADDB 2 plechových střešních spon 1 sada nutná pro každou úroveň Změny vyhrazeny,

10 Instalace Kombivruty 30 Montážní sada Instalace na plochu pomocí kombivrutů vedle sebe, vertikálně Instalace na plochu - kombivruty 30, vertikálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V instalace na plochu ve sklonu 30 v poměru ke střeše s kombivruty vhodné pro Eternitové tašky vhodné pro bobrovky s doplňkovou sadou vhodné pro plechové střechy s doplňkovou sadou Kombivruty Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Tyče pro zvýšenou instalaci 30 v poměru ke střeše pro počet kolektorů v jednom kolektorovém poli Připojovací sada Počet připevňovacích úrovní (2 kombivruty na úroveň) 2 ADSS30V ADSS30V ADSS30V ADSS30V ADSS30V ADSS30V ADSS30V Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 0.85 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přidavné kombivruty ADSS 2 kombivrutů 2 trubkových svěrek 2 sponek na trubky Výškově nastavovací tyč AD30V Podpůrné trubky 2 sponek na trubky Sada trubkových svěrek pro specielní střechy Počet sad k objednání viz sekci Plánování Přídavné bobrovky ADDB 2 střešních tyčí Sady šroubů 1 sada nutná pro každou úroveň. Přidavná plechová střecha ADDB 2 plechových střešních spon 1 sada nutná pro každou úroveň Změny vyhrazeny,

11 Instalace Kombivruty 45 Montážní sada Instalace na plochu pomocí kombivrutů vedle sebe, vertikálně Instalace na plochu - kombivruty 45, vertikálně pro ploché kolektory Hoval UltraSol V, UltraSol eco V instalace na plochu ve sklonu 45 v poměru ke střeše s kombivruty vhodné pro Eternitové tašky vhodné pro bobrovky s doplňkovou sadou vhodné pro plechové střechy s doplňkovou sadou Kombivruty Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslep. zátka, man. odvzdušňovací ventil Tyče pro zvýšenou instalaci 45 v poměru ke střeše pro počet kolektorů v jednom kolektorovém poli Připojovací sada Počet připevňovacích úrovní (2 kombivruty na úroveň) 2 ADSS45V ADSS45V ADSS45V ADSS45V ADSS45V ADSS45V ADSS45V Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 0.85 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přidavné kombivruty ADSS 2 kombivrutů 2 trubkových svěrek 2 sponek na trubky Výškově nastavovací tyč AD45V Podpůrné trubky 2 sponek na trubky Sada trubkových svěrek pro specielní střechy Přídavné bobrovky ADDB 2 střešních tyčí Sady šroubů 1 sada nutná pro každou úroveň Počet sad k objednání viz sekci Plánování Přidavná plechová střecha ADDB 2 plechových střešních spon 1 sada nutná pro každou úroveň Změny vyhrazeny,

12 Instalace Kombivruty Montážní sada Instalace na plochu pomocí kombivrutů vedle sebe, horizontálně 0 Instalace na plochu - kombivruty vedle sebe, horizontálně pro Hoval ploché kolektory UltraSol H, UltraSol eco H Instalace na plochu souběžně se střechou s kombivruty hodné pro Eternitové tašky vhodné pro bobrovky s doplňkovou sadou vhodné pro plechové střechy s doplňkovou sadou minimální sklon střechy 20 Kombivruty Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno pro počet kolektorů v jednom kolektorovém poli Připojovací sada 2 ADSS00H ADSS00H ADSS00H ADSS00H ADSS00H ADSS00H ADSS00H Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 1.0 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přidavné kombivruty ADSS 2 kombivrutů 2 trubkových svěrek 2 sponek na trubky Sada trubkových svěrek pro specielní střechy Přídavné bobrovky ADDB 2 střešních tyčí Sady šroubů 1 sada nutná pro každou úroveň. Přídavná plechová střecha ADDB 2 plechových střešních spon 1 sada nutná pro každou úroveň Počet sad k objednání viz sekci Plánování 274 Změny vyhrazeny,

13 Instalace Kombivruty Montážní sada Instalace na plochu pomocí kombivrutů vedle sebe, horizontálně 30 Instalace na plochu - kombivruty 30 horizontálně pro Hoval ploché kolektory UltraSol H, UltraSol eco H instalace na plochu ve sklonu 30 v poměru ke střeše s kombivruty hodné pro Eternitové tašky vhodné pro bobrovky s doplňkovou sadou vhodné pro plechové střechy s doplňkovou sadou Kombivruty Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil Tyče pro zvýšenou instalaci 30 v poměru ke střeše pro počet kolektorů v jednom kolektorovém poli Připojovací sada 2 ADSS30H ADSS30H ADSS30H ADSS30H ADSS30H ADSS30H ADSS30H Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 1.0 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přidavné kombivruty ADSS 2 kombivrutů 2 trubkových svěrek 2 sponek na trubky Výškově nastavovací tyč AD30H Podpůrné trubky 2 sponek na trubky Sada trubkových svěrek pro specielní střechy Přídavné bobrovky ADDB 2 střešních tyčí Sady šroubů 1 sada nutná pro každou úroveň Počet sad k objednání Přídavná plechová střecha ADDB viz sekci Plánování 2 plechových střešních spon 1 sada nutná pro každou úroveň. Změny vyhrazeny,

14 Instalace Kombivruty Montážní sada Instalace na plochu pomocí kombivrutů vedle sebe, horizontálně 45 Instalace na plochu - kombivruty 45, horizontálně pro Hoval ploché kolektory UltraSol H, UltraSol eco H instalace na plochu ve sklonu 30 v poměru ke střeše s kombivruty hodné pro Eternitové tašky vhodné pro bobrovky s doplňkovou sadou vhodné pro plechové střechy s doplňkovou sadou Kombivruty Kompletní montážní příslušenství Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil Tyče pro zvýšenou instalaci 45 v poměru ke střeše pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 ADSS45H ADSS45H ADSS45H ADSS45H ADSS45H ADSS45H ADSS45H Příslušenství a kolektory jsou navrženy na maximální zatížení sněhem 1.0 kn/m 2 větrem 0.8 kn/m 2. Definice statické zátěže dle to EN Pro vyšši statické zatížení je nutno objednat následující sady: Přidavné kombivruty ADSS 2 kombivrutů 2 trubkových svěrek 2 sponek na trubky Výškově nastavovací tyč AD45H Podpůrné trubky 2 sponek na trubky Sada trubkových svěrek pro specielní střechy Přídavné bobrovky ADDB 2 střešních tyčí Sady šroubů 1 sada nutná pro každou úroveň Počet sad k objednání viz sekci Plánování Přídavná plechová střecha ADDB 2 plechových střešních spon 1 sada nutná pro každou úroveň Změny vyhrazeny,

15 Instalace Betonová patka Montážní sada Instalace na plochu do betonových patek vedle sebe, horizontálně Pochá střecha - betonová patka 45, horizontální pro Hoval ploché kolektory UltraSol H, UltraSol eco H instalace ve sklonu 45 na plochou střechu na betonovou patku dvě betonové patky váha: 87 kg Ochranná podložka Kompletní montážní příslušenství (opěrné tyče, šrouby..) Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H Přídavné závaží ZG pro betonovou patku Váha: 34 kg Počet přídavných závaží dle statistického výpočtu Změny vyhrazeny,

16 Instalace do střešní krytiny Montážní sada Instalace do střešní krytiny vedle sebe, vertikalně Instalace do střešní krytiny, vertikalně pro Hoval ploché kolektory UltraSol V, UltraSol eco V Instalace do střešní krytiny Plechové zarovnání s taškovou střechou (např. do sebe zapadající nebo posuvné tašky, běžné bobrovky) Kompletní montážní příslušenství pro upevnění na příčné latě Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil Kompletní plechové zarovnání vyrobené z lakovaného hliníku, RAL 7016 pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 IDNV IDNV IDNV IDNV IDNV IDNV IDNV Změny vyhrazeny,

17 Instalace do střešní krytiny Montážní sada Instalace do střešní krytiny vedle sebe, horizontálně Instalace do střešní krytiny,, horizontálně pro Hoval ploché kolektory UltraSol H, UltraSol eco H Instalace do střešní krytiny Plechové zarovnání s taškovou střechou (např. do sebe zapadající nebo posuvné tašky, běžné bobrovky) minimální sklon střechy 25 (plechová krytina) Kompletní montážní příslušenství pro upevnění na příčné latě Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil Kompletní plechové zarovnání vyrobené z lakovaného hliníku, RAL 7016 pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 IDNH IDNH IDNH IDNH IDNH IDNH IDNH Změny vyhrazeny,

18 Instalace do střešní krytiny Montážní sada Instalace do střešní krytiny nad sebou, vertikálně Instalace do střešní krytiny, vertikálně pro Hoval ploché kolektory UltraSol V, UltraSol eco V Instalace do střešní krytiny Plechové zarovnání s taškovou střechou (např. do sebe zapadající nebo posuvné tašky, běžné bobrovky) minimální sklon střechy 25 (plechová krytina) Kompletní montážní příslušenství pro upevnění na příčné latě Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil Kompletní plechové zarovnání vyrobené z lakovaného hliníku, RAL 7016 pro počet kolektorů v jednom kolektorovém Připojovací sada poli IDUV - 2U IDUV - 2U-2N IDUV - 2U-3N IDUV - 3U-2N Změny vyhrazeny,

19 Instalace do střešní krytiny Montážní sada Instalace do střešní krytiny nad sebou, horizontálně Instalace do střešní krytiny, horizontálně fpro Hoval ploché kolektory UltraSol H, UltraSol eco H Instalace do střešní krytiny Plechové zarovnání s taškovou střechou (např. do sebe zapadající nebo posuvné tašky, běžné bobrovky) minimální sklon střechy 25 (plechová krytina) C Kompletní montážní příslušenství pro upevnění na příčné latě Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil Kompletní plechové zarovnání vyrobené z lakovaného hliníku, RAL 7016 for number of collectors per collector field units Připojovací sada IDNH - 3U IDNH - 3U-2N Změny vyhrazeny,

20 Roof inlay mounting Plechové zarovnání poskytnuto zákazníkem Montážní sada Instalace do střešní krytiny - Plechové zarovnání poskytnuto zákazníkem vedle sebe, vertikalně Instalace do střešní krytiny vedle sebe, vertikálně pro Hoval ploché kolektory UltraSol V, UltraSol eco V instalace do střešní krytiny bez plechového zarovnání pro instalaci na taškovou střechu (např. do sebe zapadající nebo posuvné tašky, běžné bobrovky) Minimální sklon střechy je dán plechovým zarovnáním poskytnutým od zákazníka (nesmí být pod 20 ). Kompletní montážní příslušenství pro upevnění na příčné latě Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil pro počet kolektorů v jednom kolektorovém Připojovací sada poli Roof inlay mounting Plechové zarovnání poskytnuto zákazníkem 2 IDNV-2 - ob IDNV-3 - ob IDNV-4 - ob IDNV-5 - ob IDNV-6 - ob IDNV-7 - ob Montážní sada Instalace do střešní krytiny - Plechové zarovnání poskytnuto zákazníkem vedle sebe, horizontálně Instalace do střešní krytiny vedle sebe, horizontálně pro Hoval ploché kolektory UltraSol H, UltraSol eco H instalace do střešní krytiny bez plechového zarovnání sebe zapadající nebo posuvné tašky, běžné bobrovky) Minimální sklon střechy je dán plechovým zarovnáním poskytnutým od zákazníka (nesmí být pod 20 ). Kompletní montážní příslušenství pro upevnění na příčné latě Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslep. zátka, man. odvzdušňovací ventil pro počet kolektorů v jednom kolektorovém Připojovací sada poli 2 IDNH-2 - ob IDNH-3 - ob IDNH-4 - ob IDNH-5 - ob IDNH-6 - ob IDNH-7 - ob IDNH-8 - ob Změny vyhrazeny,

21 Roof inlay mounting Plechové zarovnání poskytnuto zákazníkem Montážní sada Instalace do střešní krytiny - Plechové zarovnání poskytnuto zákazníkem nad sebou, vertikalně Instalace do střešní krytiny nad sebou, vertikálně pro Hoval ploché kolektory UltraSol V, UltraSol eco V Instalace do střešní krytiny bez plechového zarovnání pro instalaci na taškovou střechu (např. do sebe zapadající nebo posuvné tašky, běžné bobrovky) Minimální sklon střechy je dán plechovým zarovnáním poskytnutým od zákazníka (nesmí být pod 20 ). Kompletní montážní příslušenství pro upevnění na příčné latě Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil pro počet kolektorů v jednom kolektorovém Připojovací sada poli IDUV - 2U - ob IDUV - 2U-2N - ob IDUV - 2U-3N - ob IDUV - 3U-2N - ob Změny vyhrazeny,

22 Roof inlay mounting Sheet-metal flashing provided by the customer Montážní sada Instalace do střešní krytiny - Plechové zarovnání poskytnuto zákazníkem nad sebou, horizontálně Instalace do střešní krytiny nad sebe, horizontálně pro Hoval ploché kolektory UltraSol H, UltraSol eco H instalace do střešní krytiny bez plechového zarovnání sebe zapadající nebo posuvné tašky, běžné bobrovky) Minimální sklon střechy je dán plechovým zarovnáním poskytnutým od zákazníka (nesmí být pod 20 ). Kompletní montážní příslušenství pro upevnění na příčné latě Hydraulické propojení kolektorů a připojení: 3-vrstvé uzavřené elastické připojovací potrubí 1ks 90 koleno s ponornou jímkou pro snímač teploty kolektoru, 1ks 90 koleno Zaslepovací zátka, manuelní odvzdušňovací ventil pro počet kolektorů v jednom kolektorovém Připojovací sada poli IDUH - 3U - ob IDNH - 3U-2N - ob Změny vyhrazeny,

23 Solární trubky Ohebné nerezové vlnovcové trubky pro solární ohřívací systémy, zmateriálu , již izolované. Intergrovaný silikonový kabel pro snímač teploty. Počasí odolný, UV-stabilní a s ochranným pláštem bez PVC. Solární trubky Průměr Délka Typ m SL 1515 DN15 15 SL 1520 DN15 20 SL 1525 DN15 25 SL 2015 DN20 15 SL 2020 DN20 20 SL 2025 DN20 25 SL 2515 DN25 15 SL 2520 DN25 20 SL 2525 DN Připojovací sada Pro připojení plochých Hoval kolektorů UltraSol a UltraSol eco k připojovací solární skupině ¾ použitím solárních trubek (např. SAG20). Vlnovcová trubka s kovovým těsněním; připojení kolektorů a připojovacích sad jsou vybaveny plochým těsněním Průměr Šroubení DN15 R ¾"/ Rp ¾" DN20 R ¾"/ Rp ¾" DN25 R ¾"/ Rp ¾" Připojovací spojka pro prodloužení solárních kabelů Type VKSL15 to solar cable DN VKSL20 to solar cable DN VKSL25 to solar cable DN Změny vyhrazeny,

24 Samostatné hydraulické sestavy Záladní hydraulická sestava GS Pro hydraulické propojení kolektorového pole. spojovací koleno 90 3/4 vnější závit spojovací koleno 90 3/4 vnější závit s jímkou pro kolektorový senzor Manuelní odvzdušňovací ventil, ucpávka Zajišťovací spony Silikonová vazelína Hydraulická rozšiřovací sada ESN Pro hydraulické propojení kolekrotů vedle sebe. 3-násobně utěsněné propojení kolektorů Zajišťovací spony Silikonová vazelína Hydraulická rozšiřovací sada ESU - montáž na střechu Propojení dvou kolektorů v sérii nad sebou. 3-násobně utěsněnou elastickou trubku 90 Zaslepovací zátka Zajišťovací spony Silikonová vazelína Vzdálenost mezi připojeními 171 mm Hydraulická rozšiřovací sada BLESU - do střešní krytiny Propojení dvou kolektorů v sérii nad sebou. 3-násobně utěsněnou elastickou trubku 90 Zaslepovací zátka Zajišťovací spony Silikonová vazelína Vzdálenost mezi připojeními 225 mm Sada náhradních dílů 3 o-kroužky 1 zajišťovací sponu Silikonovou vazelínu Změny vyhrazeny,,

25 Samaostatné sady betonových patek Betonová patka Pro horizontální kolektor UltraSol H, UltraSol eco H 2-dílná betonová patka Přibližní sklon 45 D/V/Š: 970/780/230 mm Váha 87 kg (dodáváno ve dvou dílech) Přídavné závaží ZG pro betonovou patku Váha: 34 kg Počet přídavných závaží dle statistického výpočtu Ochranná podložka Pro betonovou patku Na ochranu střešního povrchu Rozměry: 6 x 260 x 1000 mm Základní připevňovací sada GS BS Kolektorová připevňovací sada pro instalaci prvního kolektoru v sérii na betonové patky 4 připevňovací spony dole + nohoře 2 vodicí kolíky 2 koncové upínací prvky BS 25 Sada šroubů Rozšiřující připevňovací sada ES BS Připevňovací sada pro instalaci následujících kolektorů v sérii na betonové patky 2 připevňovací spony dole + nohoře 2 vodicí kolíky 1 upínací prvek Sada šroubů Sada náhradních dílů ES BS 2 vodicí kolíky 2 x hex šrouby M8x30 CR 2 x hex šrouby M6x30 CR 2 x pérové podložky M8 Rip-Lock 2 x pérové podložky M6 Rip-Lock Sada náhradních dílů ES BS 2 vodicí kolíky 1 upínací prvek mezi dvěma kolektory 2 x hex šrouby M8x30 CR 1 x hex šrouby M8x55 CR s vnitřním M6 2 x hex šrouby M6x30 CR 1 x Inbus šroub M6x65 CR 3 x pérové podložky M8 Rip-Lock 2 x pérové podložky M6 Rip-Lock Změny vyhrazeny,

26 Sady individuelního příslušenství Upínací set 2 ks s kolíkovým spojením Střešní hák na taškovou střechu včetně připojovacího háku Sada šroubů US-SHS Pro připevnění střešního háku ke střešní konstrukci (3 šrouby na jeden střešní hák) 12 x vnitřní hvězdice šroub 8 x 80, nerez Přidavné kombivruty ADSS00 Pro připevňovací set ADSS00V Zvýšené statické požadavky 2 kombivruty M12 x 300 CR 2 trubkové příchytky 2 spojovací desky CR Střešní hák Pro střešní tašky bobrovky Svorka plechové střechy Connection plate US-AP 2 kombivruty M12 x 300 CR 2 trubkové příchytky, 2 spojovací desky CR včetně šroubů Změny vyhrazeny,,

27 Vertikální podpůrná trubka Pro upevnění 2 verikálních kolektorů na střechu pomocí střešních háků nebo svorek pro plechové střechy Délka 2475 mm Instalace na střechu - Nutno použít 2 podpůrné trubky. Zvýšená instlalace - Nutno použít 3 vertikální podpůrné trubky. Vertikální podpůrná trubka Pro upevnění 1 verikálního kolektoru na střechu pomocí střešních háků nebo svorek pro plechové střechy Délka 1230 mm Instalace na střechu - Nutno použít 2 podpůrné trubky. Zvýšená instlalace - Nutno použít 3 podpůrné trubky. Horizontální podpůrná trubka Pro upevnění 1 horizontálního kolektoru na střechu pomocí střešních háků nebo svorek pro plechové střechy Délka 2050 mm Instalace na střechu - Nutno použít 2 podpůrné trubky. Zvýšená instlalace - Nutno použít 3 podpůrné trubky. Sada na propojení profilových trubek Pro spojení podpůrných profilových trubek Přídržný trubkový díl Pro upevnění kolektorů v kolektorovém poli Upevňovací svorka Pro upevnění kolektorů na počátku a konci kolektorového pole Počet Změny vyhrazeny,

28 Přidavný statický balíček 30 horizontální ADDB30H-podpůrná trubka Pro upevňovací sadu ADDB30H Se zvýšenými statickými požadavky 1 podpůrná trubka 550 mm 2 trubkové příchytky Přidavný statický balíček 30 verttikální ADDB30V-podpůrná trubka Pro upevňovací sadu ADDB30V Se zvýšenými statickými požadavky 1 podpůrná trubka 940 mm 2 trubkové příchytky Přidavný statický balíček 45 horizontální AD45H-podpůrná trubka 1 podpůrná trubka 990 mm 2 trubkové příchytky Přidavný statický balíček 45 verttikální AD45V-podpůrná trubka 1 podpůrná trubka 1400 mm 2 trubkové příchytky Upevňovací sada do střešní ktytiny KBSI Pro upevnění kolektoru na příčné latě. Upevňovací pás kolektoru levý + pravý Sada šroubů Kufřík compl. UltraSol náhradních dílů Sada šroubů (12 x) Sada upínacích prvků konce kolektoru Přídržný trubkový díl s kolíkem 2 x spojovací profil 3 x kompl. přídržný trubkový díl 2 x trubkové příchytky (2 x) 3 x sada náhradních hydraulických dílů Spojovací deska US-AP Kufřík Spojovací konzola s jímkou 4 x hexa šrouby M10 x 10 CR Zaslepovací zátka odvzdušňovacího ventilu Hydraulická rozšiřovací sada ESN Kabelový senzor PT 1000 L = 2500 mm Změny vyhrazeny,,

29 Technická data Hoval UltraSol, UltraSol eco Typ UltraSol UltraSol eco V H V H Optická účinnost % a 1 W/(m 2 K) a 2 W/(m 2 K 2 ) Referenční plochy Celková plocha m * Aperture surface m Plocha absorbéru m Kolektor/rám Design Pod tlakem litý rám Délka šířka, výška viz rozměrový výkres Materiál Hliník Hmotnost kg Absorbér Povrchová úprava Kovokeramická sloučenina (CERMET) Absorbční stupeň % Emisní stupeň % Objem náplně l Vnitřní uspořádání Meander Počet připojení 4 Typ připojení Zástrčkové připojení (plug) Skleněný kryt (průhledný) Název produktu Solární bezpečnostní sklo AntiReflex Solární bezpečnostní sklo Stupeň průstupu % Tlouštka mm 3.2 Thermal insulation Material Mineral wool Heat conductivity W/(mK) Thermal capacity kj(kgk) Thickness mm Mezní hodnoty Teplota stagnace C Max. provozní tlak bar Povolená teplonosná kapalina Směs vody s glykolem Přibližný specifický průtok l/(h m 2 ) Přibližný jmenovitý průtok kolektorem l/h Minimální sklon kolektoru 20 * V poměru k absorpční ploše: Účinnost, kde TM=TA TM = průměrná teplota teplonosného média v kolektoru TA = teplota okolního vzduchu Technická data měřena dle EN : Změny vyhrazeny,

30 Technická data Tlaková ztráta - Hoval UltraSol Směs glykol/voda (34%) - temp. 15 C Zapojení: v Tichelmannovi Druckverlust Tlaková ztráta [mbar] Volumenstrom Průtok [l/m [l/m2h] Kollektor kolektor 2 kolektory Kollektoren 3 kolektory Kollektoren 4 kolektory Kollektoren 5 Kollektoren kolektorů 6 kolektorů Kollektoren 7 kolektorů Kollektoren 8 kolektorů Kollektoren 9 Kollektoren kolektorů 10 kolektorů Kollektoren kolektorů Kollektoren 12 kolektorů Kollektoren Tlaková ztráta - Hoval UltraSol Směs glykol/voda (34%) - temp. 15 C Zapojení: ne v Tichelmannovi Druckverlust Tlaková ztráta [mbar] Volumenstrom Průtok [l/m [l/m2h] 2 1 kolektor Kollektor 2 kolektory Kollektoren 3 kolektory Kollektoren 4 kolektory Kollektoren 5 kolektorů Kollektoren 6 kolektorů Kollektoren 7 kolektorů Kollektoren 8 kolektorů Kollektoren 292 Změny vyhrazeny,

31 Technická data Tlaková ztráta - Hoval UltraSol eco Směs glykol/voda (34%) - temp. 15 C Zapojení: v Tichelmannovi Druckverlust Tlaková ztráta [mbar] [mbar] Průtok [l/m2h] Volumenstrom [l/m 2 h] Kollektor kolektor 2 Kollektoren kolektory 3 kolektory Kollektoren 4 kolektory Kollektoren 5 Kollektoren kolektorů 6 Kollektoren kolektorů 7 kolektorů Kollektoren 8 kolektorů Kollektoren 9 Kollektoren kolektorů 10 Kollektoren kolektorů 11 kolektorů Kollektoren 12 kolektorů Kollektoren Tlaková ztráta - Hoval UltraSol eco Směs glykol/voda (34%) - temp. 15 C Zapojení: ne v Tichelmannovi Druckverlust Tlaková ztráta [mbar] Volumenstrom Průtok [l/m [l/m2h] 2 1 Kollektor kolektor 2 kolektory Kollektoren 3 kolektory Kollektoren 4 kolektory Kollektoren 5 Kollektoren kolektorů 6 kolektorů Kollektoren 7 kolektorů Kollektoren 8 kolektorů Kollektoren Změny vyhrazeny,

32 Technická data Tlaková ztráta - Hoval UltraSol, horizontální Směs glykol/voda (34%) - temp. 15 C Zapojení: v Tichelmannovi Druckverlust Tlaková ztráta [mbar] [mbar] Volumenstrom Průtok [l/m[l/m2h] 2 1 kolektor Kollektor 2 kolektory Kollektoren 3 kolektory Kollektoren 4 Kollektoren kolektory 5 kolektorů Kollektoren 6 kolektorů Kollektoren 7 kolektorů Kollektoren 8 Kollektoren kolektorů 9 kolektorů Kollektoren 10 kolektorů Kollektoren 11 kolektorů Kollektoren 12 Kollektoren kolektorů Tlaková ztráta - Hoval UltraSol, horizontální Směs glykol/voda (34%) - temp. 15 C Zapojení: ne v Tichelmannovi Tlaková ztráta [mbar] Druckverlust [mbar] Volumenstrom Průtok [l/m2h] 2 h] 11 kolektor Kollektor 22 kolektory Kollektoren 33 kolektory Kollektoren 44 kolektory Kollektoren 55 kolektorů Kollektoren 66 kolektorů Kollektoren 77 kolektorů Kollektoren 88 kolektorů Kollektoren 294 Změny vyhrazeny,

33 Technická data Tlaková ztráta - Hoval UltraSol eco, horizontální Směs glykol/voda (34%) - temp. 15 C Zapojení: v Tichelmannovi Tlaková ztráta [mbar] Druckverlust [mbar] Průtok [l/m2h] Volumenstrom [l/m 2 h] 1 kolektor Kollektor 2 kolektory Kollektoren 3 kolektory Kollektoren 4 Kollektoren kolektory 5 kolektorů Kollektoren 6 kolektorů Kollektoren 7 kolektorů Kollektoren 8 Kollektoren kolektorů 9 kolektorů Kollektoren 10 kolektorů Kollektoren 11 kolektorů Kollektoren 12 Kollektoren kolektorů Tlaková ztráta - Hoval UltraSol eco, horizontální Směs glykol/voda (34%) - temp. 15 C Zapojení: ne v Tichelmannovi Druckverlust Tlaková ztráta [mbar] [mbar] Průtok [l/m2h] Volumenstrom [l/m 2 h] 1 kolektor Kollektor 2 kolektory Kollektoren 3 kolektory Kollektoren 4 Kollektoren kolektory 5 kolektorů Kollektoren 6 kolektorů Kollektoren 7 kolektorů Kollektoren 8 Kollektoren kolektorů Změny vyhrazeny,

34 Technická data Solární trubka SL Ohebná nerezová vlnovcová trubka, materiál Max. tlak při 200 C: 10 barů Pracovní teplota pro nerezovou trubku 100 C až 600 C Typ Nominální průměr potrubí Vnitřní Vnější Poloměr ohybu Destrukční Hmotnost Tlouštka Obsah stěny průměr průměr min. tlak mm mm mm bar g/ metr mm l/m SL 15 DN 15 R ½ SL 20 DN 20 R ¾ SL 25 DN 25 R Hodnota specifické tlakovéá ztrátýa (na metr danéhoí potrubí) Směs glykol/voda 40/60% a 40 C DN15 25 Tlaková ztráta [mbar/m] Druckverlust [mbar/m] DN Průtok Volumenstrom [l/h] [l/h] Tlaková ztráta [mbar/m] Druckverlust [mbar/m] DN Volumenstrom Průtok [l/h] [l/h] Tlaková ztráta [mbar/m] Druckverlust [mbar/m] mbar = 100 Pa = 0.1 kpa Volumenstrom Průtok [l/h] [l/h] 296 Změny vyhrazeny,

35 Rozměry Hoval UltraSol, UltraSol eco - vertikální (rozměry v mm) 1 Připojení kolektoru, výstup ¾ 2 Připojení kolektoru, vstup Hoval UltraSol, UltraSol eco - horizontální (rozměry v mm) 1 Připojení kolektoru, výstup ¾ 2 Připojení kolektoru, vstup Změny vyhrazeny,

36 Rozměry Prostorové požadavky Hoval UltraSol, UltraSol eco - vertikální (rozměry v mm) Rozměry min. sestavy * * * Montáž / demontáž spojovacích konzol a kolektorů Hoval UltraSol, UltraSol eco - horizontal (rozměry v mm) Rozměry min. sestavy * * * Montáž / demontáž spojovacích konzol a kolektorů 298 Změny vyhrazeny,

37 Rozměry Betonová patka - instalace (rozměry v mm) h b a Typ Sklon h a b UltraSol, UltraSol eco min.1100 Nastavitelný střešní hák - instalace na střechu (rozměry v mm) Změny vyhrazeny,

38 Rozměry Solar cable SL (rozměry v mm) Pěnová izolace s izolací z PVC Vlnovcová trubka DN Intergrovaný silikonový kabel pro snímač teploty B H Type DN b H Tlouštka izolace mm SL (1/2") SL (3/4") SL (1") Změny vyhrazeny,

39 Příklady Propojení kolektorů Série kolektorů vedle sebe Hoval UltraSol, UltraSol eco - vertikální uspořádání Zapojení: v Tichelmannovi 3 S1 nebo KVLF 5 1 max. 12 kolektorů 6 2 Zapojení: ne v Tichelmannovi 5 S1 nebo KVLF 3 1 max. 8 kolektorů 6 2 Hoval UltraSol, UltraSol eco - horizontální uspořádání Zapojení: v Tichelmannovi 3 S1 nebo KVLF 1 5 max. 12 kolektorů 6 2 Zapojení: ne v Tichelmannovi 5 6 S1 nebo KVLF max. 8 kolektorů 1 Výstup z kolektorového pole, volte krátkou trasu 2 Vstup do kolektorvého pole (zpátečka) 3 S1 KVLF 4 Regulační prvek/ventil Diferenční snímač (šroubení 90 kompl. DN16 s jímkou ) 5 Zaslepovací zátka s intergrovaným ručním odvzdušňovacím ventilem nebo solární snímač 6 Zaslepovací zátka Změny vyhrazeny,

40 Příklady Propojení kolektorů Příklad zapojení několika kolektorových polí: v Tichelmannovi S1 nebo KVLF Příklad zapojení několika kolektorových polí: ne v Tichelmannovi 3 S1 nebo KVLF Výstup z kolektorového pole, volte krátkou trasu 2 Vstup do kolektorvého pole (zpátečka) 3 S1 Diferenční snímač (šroubení 90 kompl. DN16 s jímkou ) KVLF nebo solární snímač 4 Regulační prvek/ventil 5 Zaslepovací zátka s intergrovaným ručním odvzdušňovacím ventilem 6 Zaslepovací zátka 302 Změny vyhrazeny,

41 Příklady Doporučené průměry trubek (měď nebo nerez) pro směs monopropylenglykolu / vody 40/60% a 50 C Průtok [l / h] [l/min] DN x 1 mm v [m/s] p [mbar/m] DN x 1 mm v [m/s] p [mbar/m] DN x 1 mm v [m/s] p [mbar/m] DN x 1 mm v [m/s] p [mbar/m] DN x 1.5 mm v [m/s] p [mbar/m] DN x 1.5 mm v [m/s] p [mbar/m] DN x 1.5 mm v [m/s] p [mbar/m] V = Rychlost proudění [m/s] p = Tlaková ztráta [mbar/m] = Doporučené průměry trubek Doporučujeme používat běžně dostupné měděné a nerezové trubky, Tepelná izolace - záleží na umístění: Při venkovním použití odolné proti UV záření a robusní (teplota, drobná zvířata) Ve vnitřním použití záleží na požadavcích ochrany proti ohni nebo dotyku. Změny vyhrazeny,
