1 Stavební fyzika a konstrukce GmbH & Co. KG IZOLACE KONOPÍ CZ, s.r.o. Výhradní zastoupení pro ČR a SR. Soběslavská 3135, Tábor tel/fax: mobil: info@izolace konopi.cz konopi.cz

2 Obsah Nadkrokevní izolace s křížovým lat ováním na bednění, podstřešní fólie s křížovým lat ováním na bednění, podstřešní deska s přídavnými krokvemi na bednění, podstřešní fólie s přídavnými krokvemi na bednění, podstřešní deska Mezikrokevní izolace s neizolovanou instalační mezerou, podstřešní fólie s neizolovanou instalační mezerou, podstřešní deska s izolovanou instalační mezerou, podstřešní fólie s izolovanou instalační mezerou, podstřešní deska s izolovanou instalační mezerou, s dodatečnou vestavbou podstřešní fólie s izolovanou instalační mezerou, parobrzda DasaTop, podstřešní deska Stropy izolace mezi stropními trámy, podhled na latích F B izolace mezi stropními trámy, podhled na latích F B izolace mezi stropními trámy, podhled na závěrech F B izolace mezi stropními trámy, podhled na závěrech F B stará zástavba, dodatečná izolace stropu nad posledním podlažím pochozí stará zástavba, dodatečná izolace stropu nad posledním podlažím nepochozí strop suterénu, dodatečná izolace, zavěšený podhled Vnější stěny izolovaná instalační mezera před OSB deskou, dřevěná fasáda izolovaná instalační mezera před OSB deskou, omítková fasáda na deskovém nosiči omítky... neizolovaná instalační mezera před OSB dekou, izolace za vnějším dřevěným obložením..... neizolovaná instalační mezera před OSB dekou, izolace fasády za omítkovou fasádou neizolovaná instalační mezera před OSB dekou, izolace fasády za cihlami bez instalační mezery, omítnutý hliněný panel ProCrea, izolace za vnějším dřevěným obložením se sádrovláknitými deskami sádrovláknité desky a cihlová fasáda dělící stěna v řadové zástavbě vnitřní izolace zděné stěny, neizolovaná instalační mezera, sádrovláknitá nebo sádrokartonová deska vnitřní izolace zděné stěny, izolovaná instalační mezera, sádrovláknitá nebo sádrokartonová deska vnitřní izolace zděné stěny, neizolovaná instalační mezera, hliněný panel ProCrea, hliněná omítka ProCrea vnitřní izolace zděné stěny, izolovaná instalační mezera, ProCrea, omítka ProCrea Fasádní izolace zdědná stěna, omítka na fasádní desky zdědná stěna, dřevěná fasáda Vnitřní stěny konstrukce z ocelových profilů,, jednovrstvé provedení konstrukce z ocelových profilů,, dvouvrstvé provedení konstrukce z ocelových profilů,, trojvrstvé provedení konstrukce z dřevěných hranolů, sádrovláknitá nebo sádrokartonová deska, jednovrsté provedení 38 konstrukce z dřevěných hranolů, sádrovláknitá nebo sádrokartonová deska, dvouvrstvé provedení 39 nosná konstukce z dřevěných hranolů,, trojvrstvé provedení Strana 2

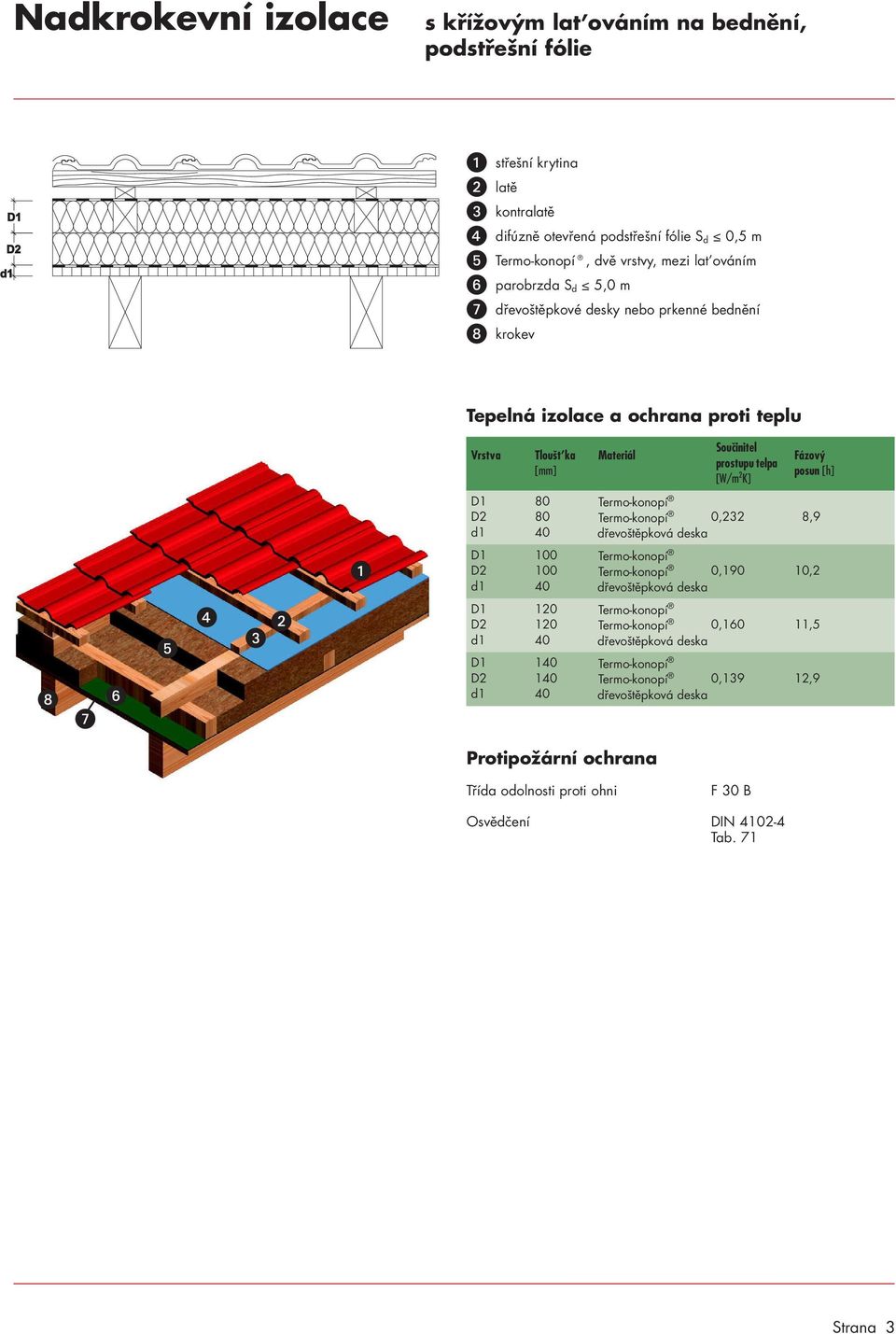

3 Nadkrokevní izolace s křížovým lat ováním na bednění, podstřešní fólie střešní krytina latě kontralatě difúzně otevřená podstřešní fólie S d 0,5 m Termo konopí, dvě vrstvy, mezi lat ováním parobrzda S d 5,0 m dřevoštěpkové desky nebo prkenné bednění krokev [W/m 2 K] 0,232 8, ,190 10, ,1 11,5 0,139 12,9 F B DIN Tab. 71 Strana 3

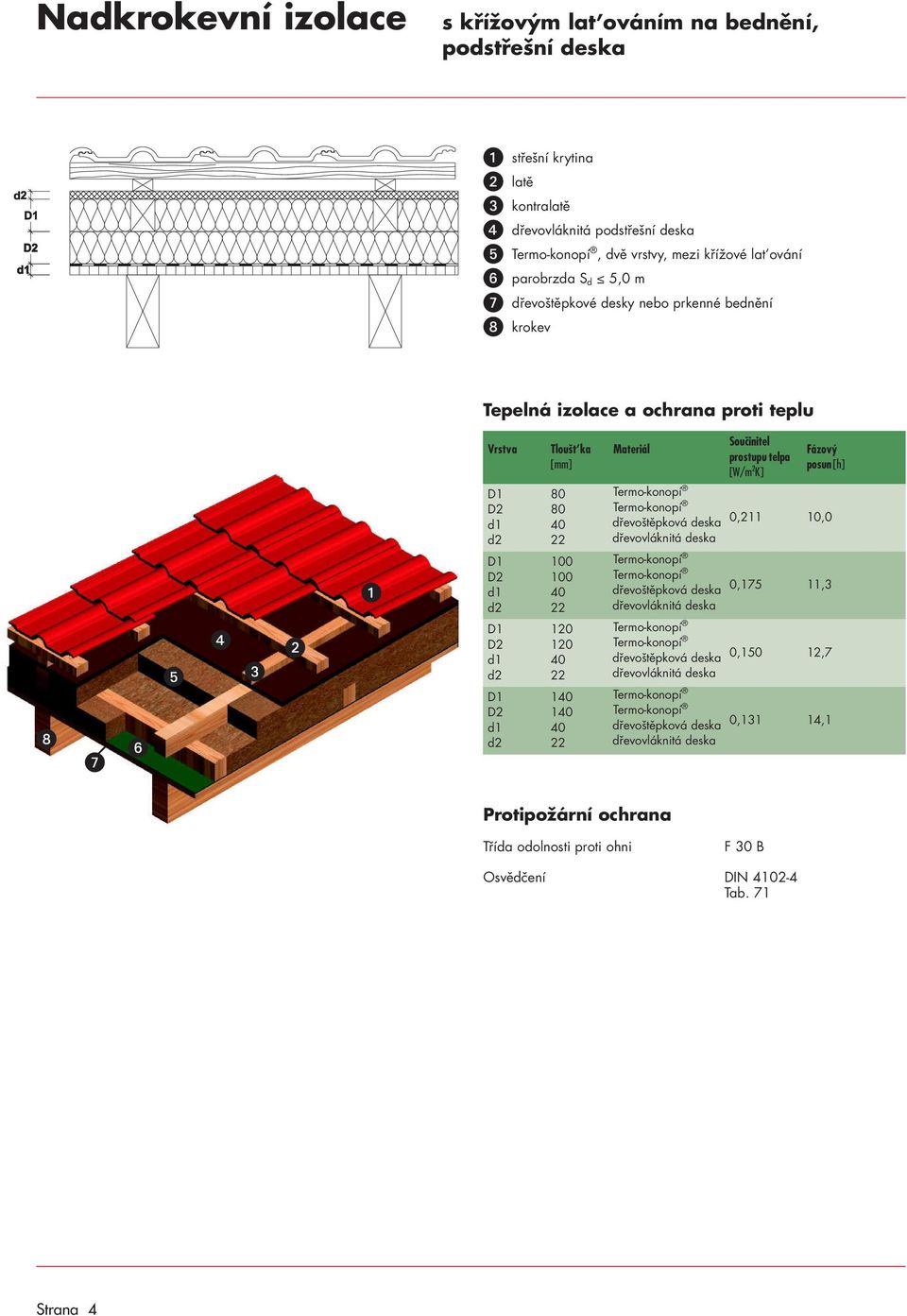

4 Nadkrokevní izolace s křížovým lat ováním na bednění, podstřešní deska střešní krytina latě kontralatě dřevovláknitá podstřešní deska, dvě vrstvy, mezi křížové lat ování parobrzda S d 5,0 m dřevoštěpkové desky nebo prkenné bednění krokev [W/m 2 K] 0,211 10,0 0,175 11,3 0,1 12,7 0,131 14,1 F B DIN Tab. 71 Strana 4

5 Nadkrokevní izolace s přídavnými krokvemi na bednění, podstřešní fólie střešní krytina latě kontralatě difúzně otevřená podstřešní fólie S d 0,5 m, mezi přídavnými krokvemi parobrzda S d 5,0 m dřevoštěpkové desky nebo prkenné bednění krokev, e 12 mm [W/m 2 K] 120 0,313 7, ,274 8,5 0,244 9,1 0,0 9,8 0,200 10,5 0 0,3 11,2 2 0,169 11,9 dvojitá vrstva F B DIN Tab. 71 Strana 5

6 Nadkrokevní izolace s přídavnými krokvemi na bednění, podstřešní deska střešní krytina latě kontralatě dřevovláknitá podstřešní deska, mezi přídavnými krokvemi parobrzda S d 5,0 m dřevoštěpkové desky nebo prkenné bednění krokev [W/m 2 K] ,274 8,8 0,244 9,4 0,0 10,0 0,200 10, ,3 11,3 0 0,169 12,0 2 0,157 12,7 dvojitá vrstva F B DIN Tab. 71 Strana 6

7 Mezikrokevní izolace s neizolovanou instalační mezerou, podstřešní fólie střešní krytina latě kontralatě difúzně otevřená podstřešní fólie S d 0,5 m, mezi krokvemi parobrzda S d 5,0 m instalační mezera, lat ování 48/24, neizolovaná sádrokartonová ohnivzdorná deska () [W/m 2 K] 120 0,343 6,6 0,1 7,2 1. 0,268 7,8 0 0,241 8, ,0 9,1 0 0,202 9,8 2 0,6 10,4 2) dvojitá vrstva nahraditelná pevnou stavební deskou Knauf, 25 mm F B Knauf P /8361 Strana 7

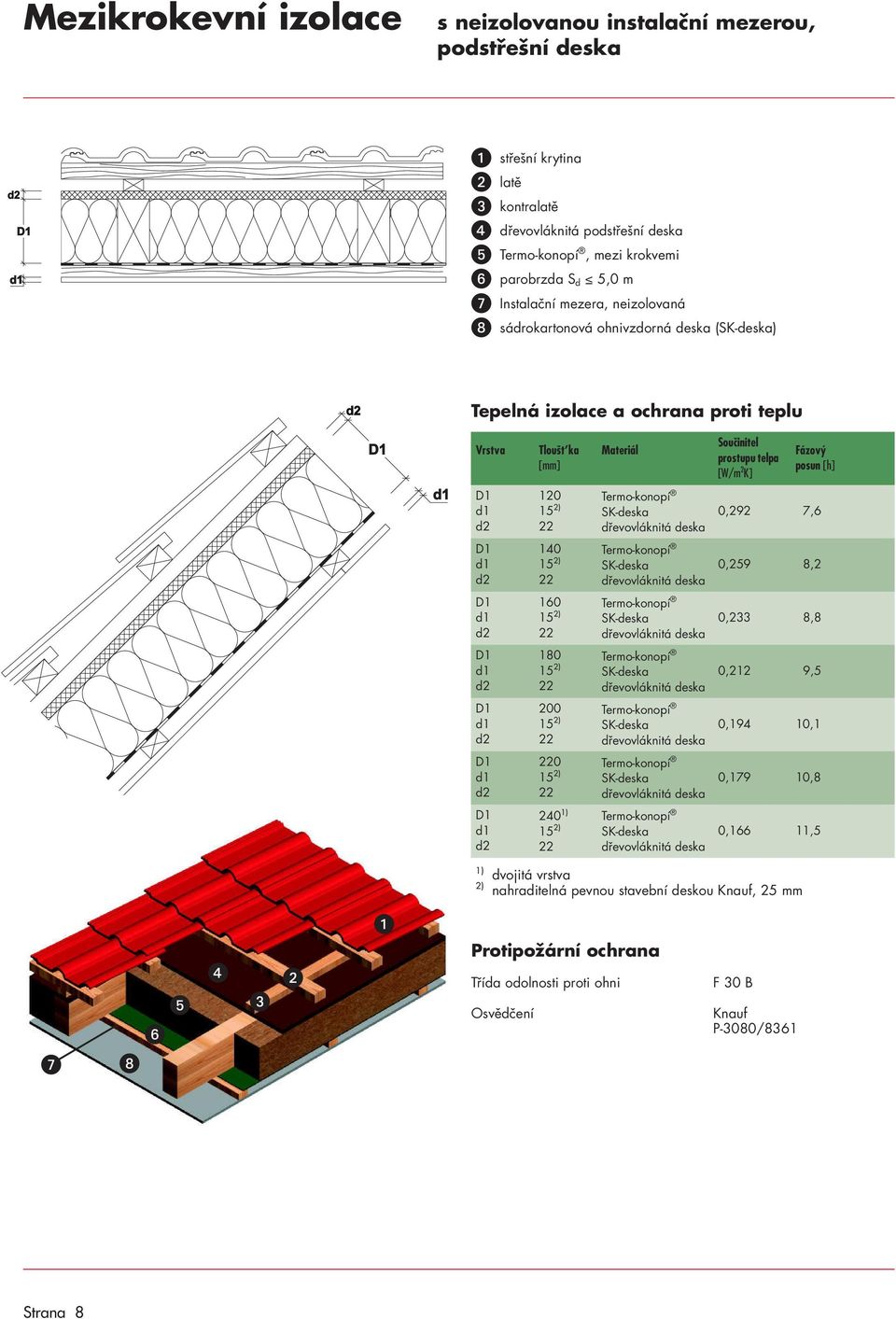

8 Mezikrokevní izolace s neizolovanou instalační mezerou, podstřešní deska střešní krytina latě kontralatě dřevovláknitá podstřešní deska, mezi krokvemi parobrzda S d 5,0 m Instalační mezera, neizolovaná sádrokartonová ohnivzdorná deska () [W/m 2 K] 0,292 7,6 0,259 8,2 0,233 8,8 0,212 9,5 0,194 10,1 0,179 10,8 0,166 11,5 2) dvojitá vrstva nahraditelná pevnou stavební deskou Knauf, 25 mm F B Knauf P /8361 Strana 8

9 Mezikrokevní izolace s izolovanou instalační mezerou, podstřešní fólie střešní krytina latě kontralatě difúzně otevřená podstřešní fólie S d 0,5 m, mezi krokvemi parobrzda S d 5,0 m v instalační mezeře, lat ování / sádrokartonová ohnivzdorná deska () [W/m 2 K] 120 0,288 7,3 0,256 8,0 1. 0,233 8,6 0 0,212 9, ,195 9,9 0 0,1 10,6 2 0,168 11,3 2) dvojitá vrstva nahraditelná pevnou stavební deskou Knauf, 25 mm F B Knauf P /8361 Strana 9

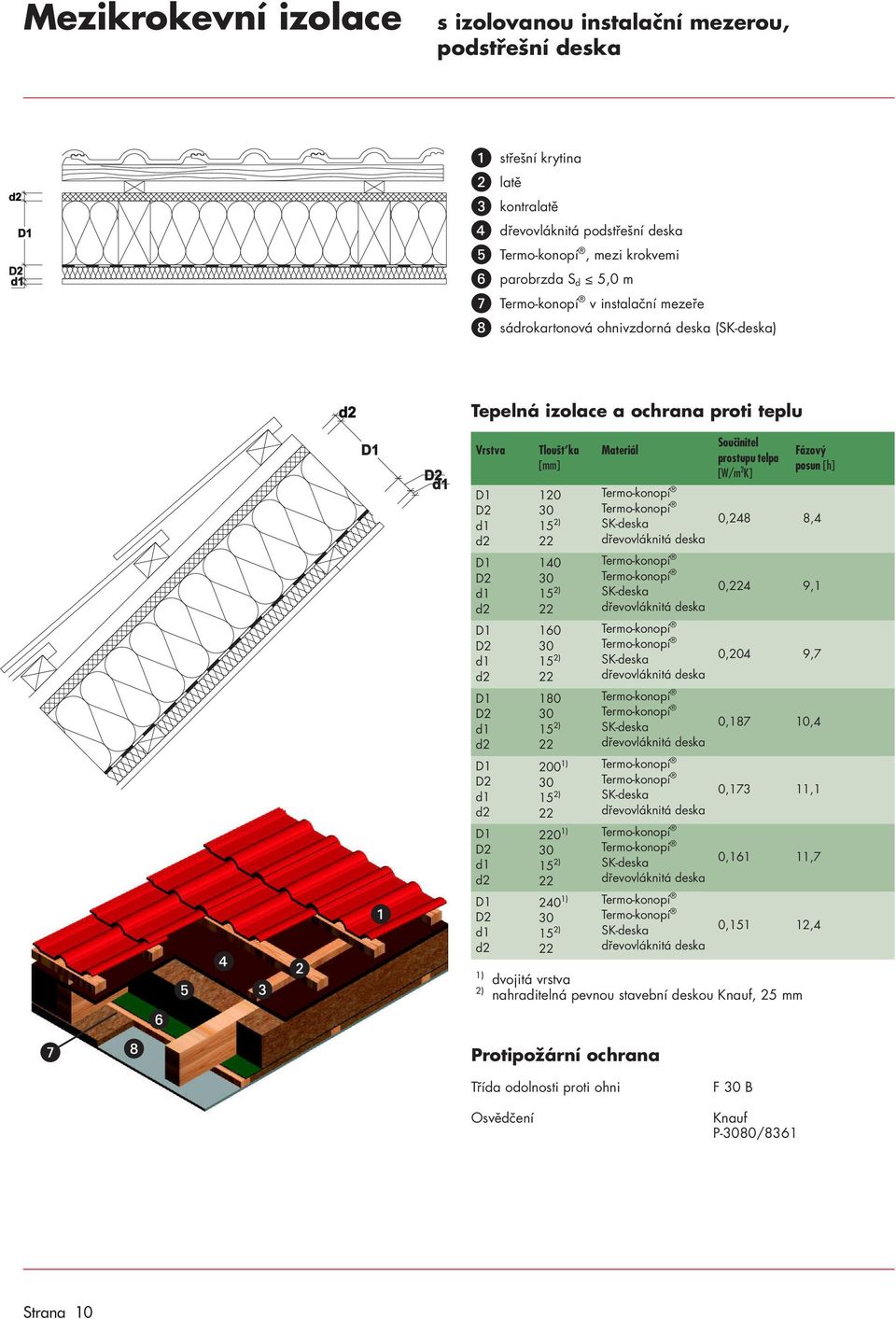

10 Mezikrokevní izolace s izolovanou instalační mezerou, podstřešní deska střešní krytina latě kontralatě dřevovláknitá podstřešní deska, mezi krokvemi parobrzda S d 5,0 m v instalační mezeře sádrokartonová ohnivzdorná deska () 2) dvojitá vrstva nahraditelná pevnou stavební deskou Knauf, 25 mm [W/m 2 K] 0,248 8,4 0,4 9,1 0,204 9,7 0,7 10,4 0,173 11,1 0,161 11,7 0,151 12,4 F B Knauf P /8361 Strana 10

11 Mezikrokevní izolace s izolovanou instalační mezerou, dodatečná montáž podstřešní fólie a distančních latí střešní krytina latě distanční lat, přišroubovaná k nosnému lat ování difúzně otevřená podstřešní fólie S d 0,5 m přítlačná lat, mezi krokvemi parobrzda S d 5,0 m v instalační mezeře sádrokartonová ohnivzdorná deska () 120 [W/m 2 K] 0,288 7,3 1. 0,256 8,0 0,233 8,6 0 0,212 9,3 2) nahraditelná pevnou stavební deskou Knauf, 25 mm F B Knauf P /8361 Strana 11

12 Mezikrokevní izolace s izolovanou instalační mezerou, parobrzda DasaTop, podstřešní deska střešní krytina latě kontralatě dřevovláknitá podstřešní deska, mezi krokvemi parobrzda DasaTop S d 5,0 m v instalační mezeře sádrokartonová ohnivzdorná deska () Tip: Před montáží parobrzdy na laťování vložte jednu vrstvu Termo konopí. Parobrzda tak bude chráněna před hřebíky apod. Odstraňte všechny viditelné hroty hřebíků! [W/m 2 K] 0,248 8,4 0,4 9,1 0,204 9,7 0,7 10,4 0,173 11,1 0,161 11,7 0,151 12,4 2) dvojitá vrstva nahraditelná pevnou stavební deskou Knauf, 25 mm F B Knauf P /8361 Strana 12

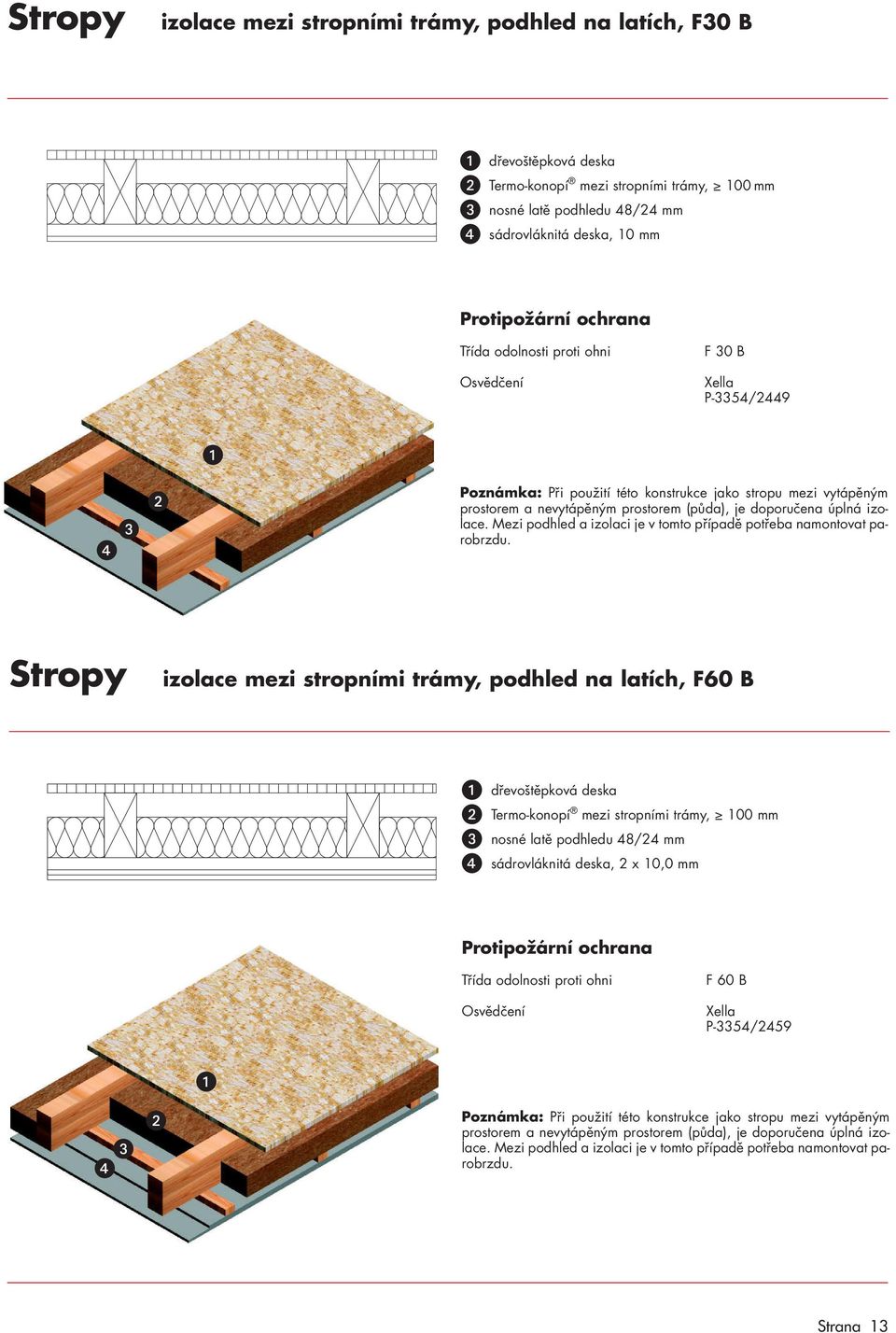

13 Stropy izolace mezi stropními trámy, podhled na latích, F B mezi stropními trámy, 100 mm nosné latě podhledu 48/24 mm, 10 mm F B Xella P 3354/2449 Poznámka: Při použití této konstrukce jako stropu mezi vytápěným prostorem a nevytápěným prostorem (půda), je doporučena úplná izolace. Mezi podhled a izolaci je v tomto případě potřeba namontovat parobrzdu. Stropy izolace mezi stropními trámy, podhled na latích, F B mezi stropními trámy, 100 mm nosné latě podhledu 48/24 mm, 2 x 10,0 mm F B Xella P 3354/2459 Poznámka: Při použití této konstrukce jako stropu mezi vytápěným prostorem a nevytápěným prostorem (půda), je doporučena úplná izolace. Mezi podhled a izolaci je v tomto případě potřeba namontovat parobrzdu. Strana 13

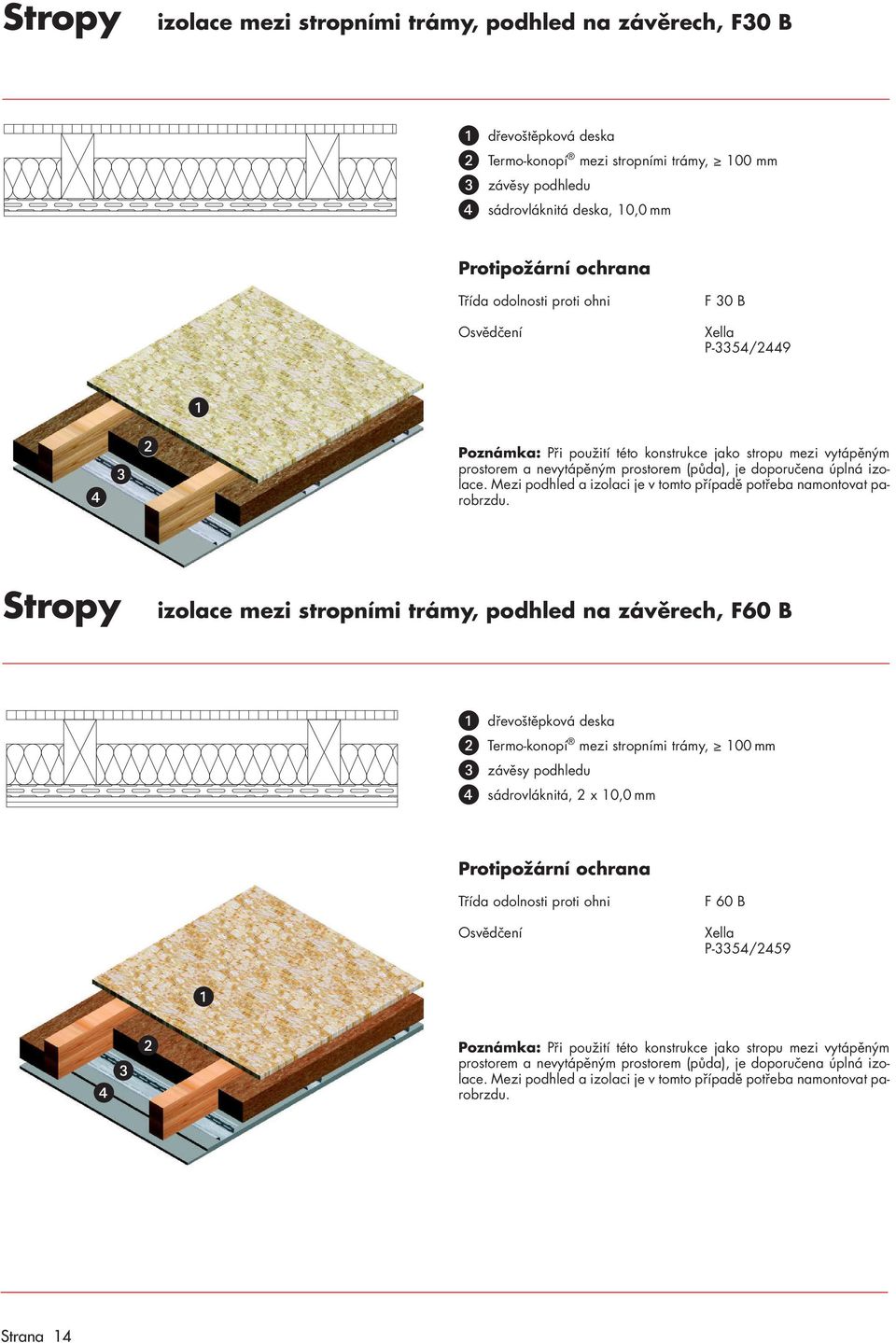

14 Stropy izolace mezi stropními trámy, podhled na závěrech, F B mezi stropními trámy, 100 mm závěsy podhledu, 10,0 mm F B Xella P 3354/2449 Poznámka: Při použití této konstrukce jako stropu mezi vytápěným prostorem a nevytápěným prostorem (půda), je doporučena úplná izolace. Mezi podhled a izolaci je v tomto případě potřeba namontovat parobrzdu. Stropy izolace mezi stropními trámy, podhled na závěrech, F B mezi stropními trámy, 100 mm závěsy podhledu sádrovláknitá, 2 x 10,0 mm F B Xella P 3354/2459 Poznámka: Při použití této konstrukce jako stropu mezi vytápěným prostorem a nevytápěným prostorem (půda), je doporučena úplná izolace. Mezi podhled a izolaci je v tomto případě potřeba namontovat parobrzdu. Strana 14

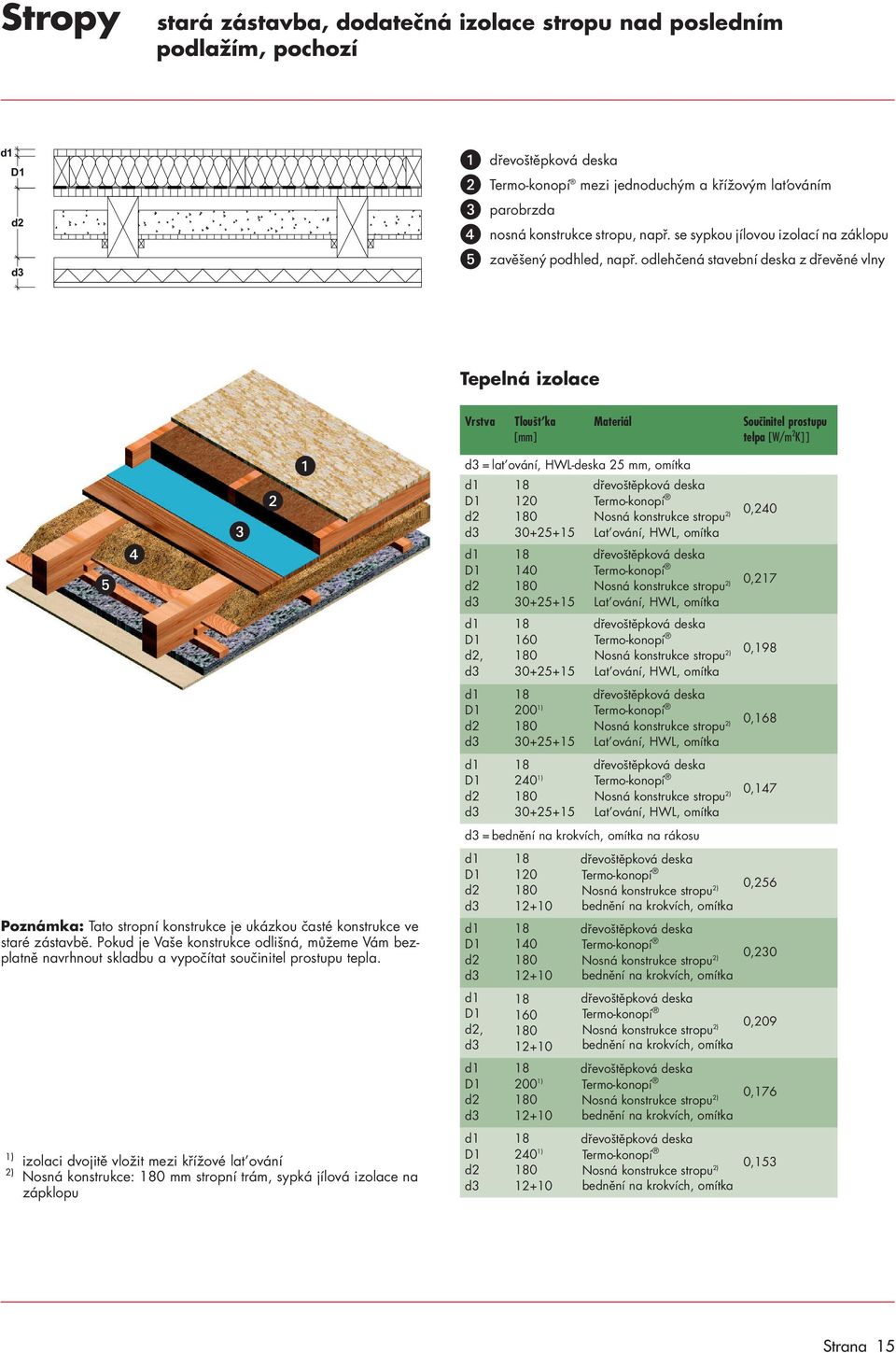

15 Stropy stará zástavba, dodatečná izolace stropu nad posledním podlažím, pochozí mezi jednoduchým a křížovým lat ováním parobrzda nosná konstrukce stropu, např. se sypkou jílovou izolací na záklopu zavěšený podhled, např. odlehčená stavební deska z dřevěné vlny Tepelná izolace Poznámka: Tato stropní konstrukce je ukázkou časté konstrukce ve staré zástavbě. Pokud je Vaše konstrukce odlišná, můžeme Vám bezplatně navrhnout skladbu a vypočítat součinitel prostupu tepla. 2) izolaci dvojitě vložit mezi křížové lat ování Nosná konstrukce: 0 mm stropní trám, sypká jílová izolace na zápklopu = lat ování, HWL deska 25 mm, omítka, Nosná konstrukce stropu 2) Lat ování, HWL, omítka Nosná konstrukce stropu 2) Lat ování, HWL, omítka Nosná konstrukce stropu 2) Lat ování, HWL, omítka Nosná konstrukce stropu 2) Lat ování, HWL, omítka Nosná konstrukce stropu 2) Lat ování, HWL, omítka = bednění na krokvích, omítka na rákosu, Nosná konstrukce stropu 2) bednění na krokvích, omítka Nosná konstrukce stropu 2) bednění na krokvích, omítka Nosná konstrukce stropu 2) bednění na krokvích, omítka Nosná konstrukce stropu 2) bednění na krokvích, omítka Nosná konstrukce stropu 2) bednění na krokvích, omítka prostupu telpa [W/m 2 K] ] 0,2 0,217 0,198 0,168 0,147 0,256 0,2 0,209 0,176 0,153 Strana 15

16 Stropy stará zástavba, dodatečná izolace stropu nad posledním podlažím, nepochozí, mezi jednoduchým a křížovým lat ováním parobrzda nosná konstrukce stropu, např. se sypkou jílovou izolací na záklopu zavěšený podhled, např. odlehčená stavební deska z dřevěné vlny Tepelná izolace = lat ování, HWL deska 25 mm, omítka prostupu telpa [W/m 2 K] ] Nosná konstrukce stropu 2) Lat ování, HWL, omítka 0,2, Nosná konstrukce stropu 2) Lat ování, HWL, omítka Nosná konstrukce stropu 2) Lat ování, HWL, omítka 0,206 0, Nosná konstrukce stropu 2) Lat ování, HWL, omítka 0, Nosná konstrukce stropu 2) Lat ování, HWL, omítka 0,136 = bednění na krokvích, omítka na rákosu Nosná konstrukce stropu 2) 0,245 Bednění na krokvích, omítka Poznámka: Tato stropní konstrukce je ukázkou časté konstrukce ve staré zástavbě. Pokud je Vaše konstrukce odlišná, můžeme Vám bezplatně navrhnout skladbu a vypočítat součinitel prostupu tepla Nosná konstrukce stropu 2) 0,2 Bednění na krokvích, omítka, Nosná konstrukce stropu 2) 0,197 Bednění na krokvích, omítka Nosná konstrukce stropu 2) 0,164 Bednění na krokvích, omítka Nosná konstrukce stropu 2) 0,141 Bednění na krokvích, omítka 2) izolaci dvojitě vložit mezi křížové lat ování Nosná konstukce: 0 mm stropní trám, sypká jílová izolace na záklopu Strana 16

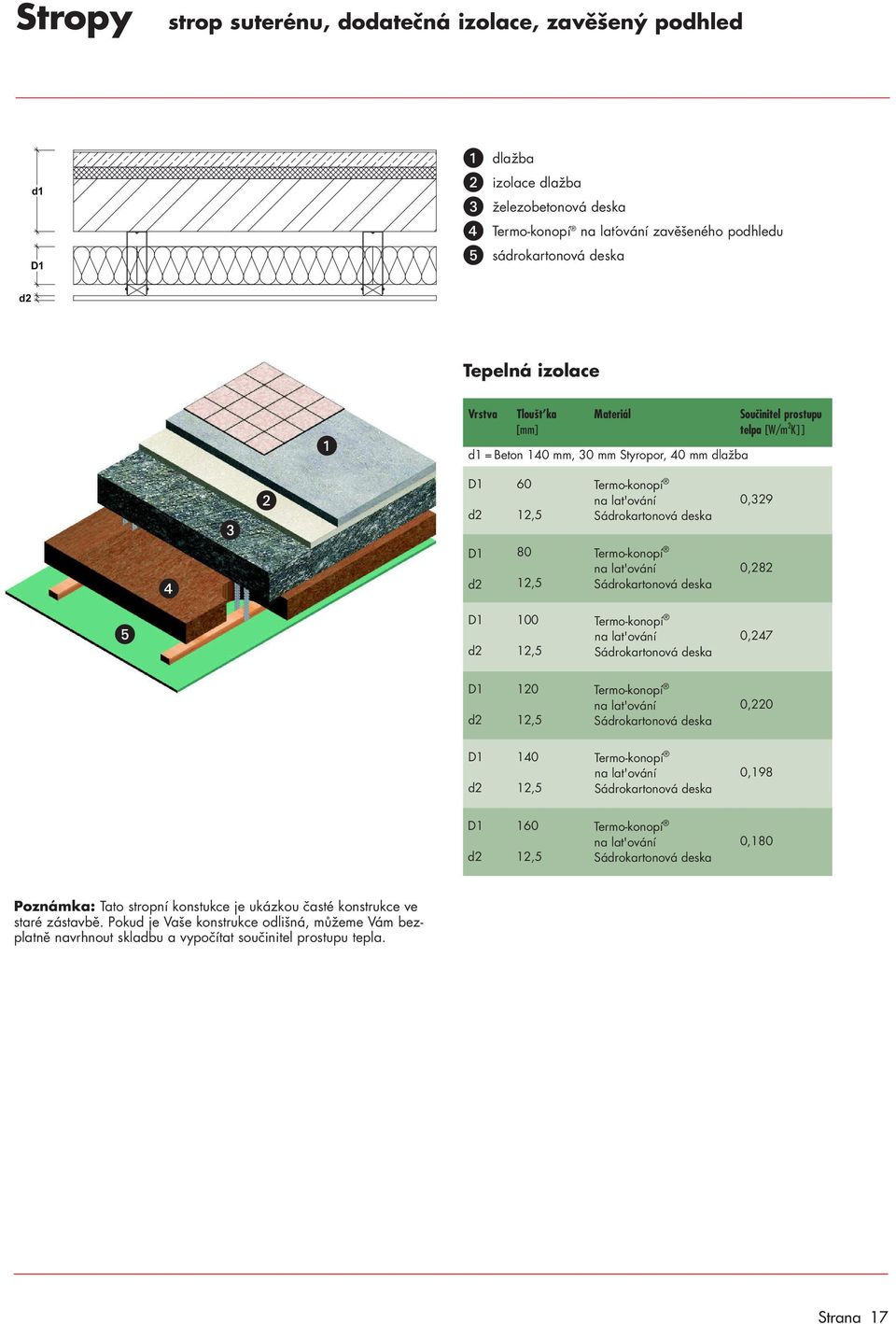

17 Stropy strop suterénu, dodatečná izolace, zavěšený podhled dlažba izolace dlažba železobetonová deska na latóvání zavěšeného podhledu sádrokartonová deska Tepelná izolace = Beton mm, mm Styropor, mm dlažba prostupu telpa [W/m 2 K] ] na lat'ování Sádrokartonová deska na lat'ování Sádrokartonová deska 0,329 0, na lat'ování Sádrokartonová deska 0, na lat'ování Sádrokartonová deska 0,0 na lat'ování Sádrokartonová deska 0,198 1 na lat'ování Sádrokartonová deska 0,0 Poznámka: Tato stropní konstukce je ukázkou časté konstrukce ve staré zástavbě. Pokud je Vaše konstrukce odlišná, můžeme Vám bezplatně navrhnout skladbu a vypočítat součinitel prostupu tepla. Strana 17

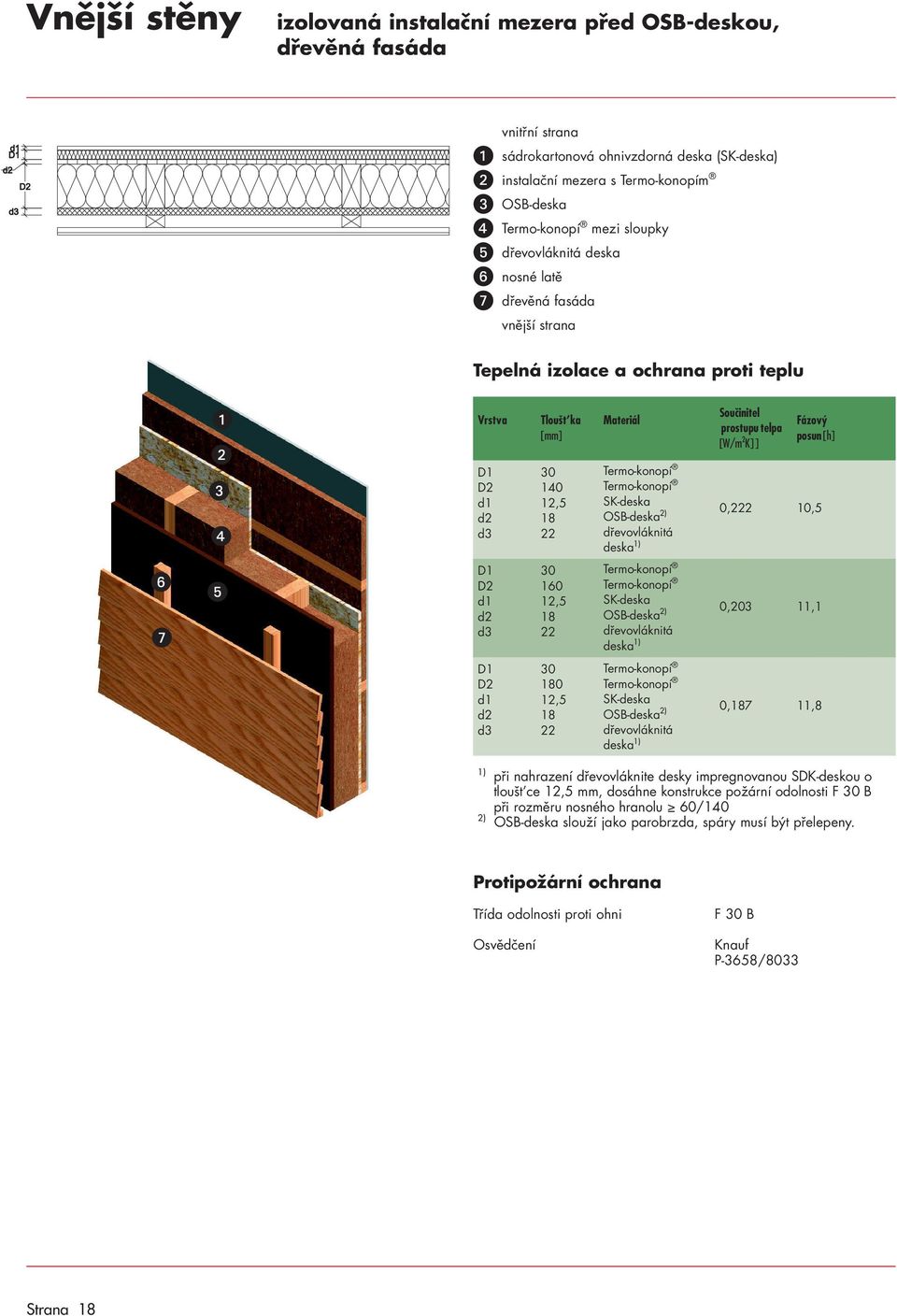

18 Vnější stěny izolovaná instalační mezera před OSB deskou, dřevěná fasáda vnitřní strana sádrokartonová ohnivzdorná deska () instalační mezera s Termo konopím OSB deska mezi sloupky nosné latě dřevěná fasáda vnější strana OSB deska 2) dřevovláknitá deska [W/m 2 K] ] 0,2 10,5 1 OSB deska 2) dřevovláknitá deska 0,203 11,1 0 OSB deska 2) dřevovláknitá deska 0,7 11,8 2) při nahrazení dřevovláknite desky impregnovanou SDK deskou o tloušt ce mm, dosáhne konstrukce požární odolnosti F B při rozměru nosného hranolu / OSB deska slouží jako parobrzda, spáry musí být přelepeny. F B Knauf P 3658/33 Strana

19 Vnější stěny izolovaná instalační mezera před OSB deskou, omítková fasáda na deskovém nosiči omítky vnitřní strana sádrokartonová ohnivzdorná deska () instalační mezera s Termo konopím OSB deska mezi sloupky nosné latě omítková fasáda vnější strana 1 0 OSB deska 2) dřevovláknitá deska OSB deska 2) dřevovláknitá deska OSB deska 2) dřevovláknitá deska [W/m 2 K] ] 0,2 10,5 0,203 11,1 0,7 11,8 2) při nahrazení dřevovláknite desky impregnovanou SDK deskou o tloušt ce mm, dosáhne konstrukce požární odolnosti F B při rozměru nosného hranolu / OSB deska slouží jako parobrzda, spáry musí být přelepeny. F B Knauf P 3658/33 Strana 19

20 Vnější stěny neizolovaná instalační mezera před OSB deskou, izolace fasády za dřevěnou fasádou vnitřní strana sádrokartonová ohnivzdorná deska () instalační mezera OSB deska mezi sloupky mezi nosnými latěmi difúzně otevřená S d 0,5 m dřevěná fasáda vnější strana 2) 1 0 při nahrazení dřevovláknite desky impregnovanou SDK deskou o tloušt ce mm, dosáhne konstrukce požární odolnosti F B při rozměru nosného hranolu / OSB deska slouží jako parobrzda, spáry musí být přelepeny. [W/m 2 K] ] OSB deska 2) 0,2 10,5 OSB deska 2) 0,203 11,1 OSB deska 2) 0,7 11,8 F B Knauf P 3658/33 Strana 20

21 Vnější stěny neizolovaná instalační mezera před OSB deskou, izolace fasády za omítkovou fasádou vnitřní strana sádrokartonová nebo (SDK deska) instalační mezera OSB deska mezi sloupky mezi nosnými latěmi difúzně otevřená podstřešní fólie S d 0,5 m omítková fasáda vnější strana 2) 1 0 [W/m 2 K] ] OSB deska 2) 0,2 10,5 OSB deska 2) 0,203 11,1 OSB deska 2) 0,7 11,8 při nahrazení dřevovláknite desky impregnovanou SDK deskou o tloušt ce mm, dosáhne konstrukce požární odolnosti F B při rozměru nosného hranolu / OSB deska slouží jako parobrzda, spáry musí být přelepeny. F B Knauf P 3658/33 Strana 21

22 Vnější stěny neizolovaná instalační mezera před OSB deskou, izolace fasády za cihlami vnitřní strana sádrokartonová nebo (SDK deska) instalační mezera OSB deska mezi sloupky mezi nosnými latěmi difúzně otevřená podstřešní fólie S d 0,5 m lícové zdivo vnější strana 1 0 [W/m 2 K] ]] OSB deska 2) 0,2 10,5 OSB deska 2) 0,203 11,1 OSB deska 2) 0,7 11,8 2) při nahrazení dřevovláknite desky impregnovanou SDK deskou o tloušt ce mm, dosáhne konstrukce požární odolnosti F B při rozměru nosného hranolu / OSB deska slouží jako parobrzda, spáry musí být přelepeny. F B Knauf P 3658/33 Strana

23 Vnější stěny bez instalační mezery, omítnutý hliněný panel, izolace za vnějším dřevěným obložením vnitřní strana hliněná omítka ProCrea hliněný panel ProCrea parobrzda mezi sloupky OSB deska mezi nosnými latěmi difúzně otevřená podstřešní fólie S d 0,5 m dřevěná fasáda vnější strana [W/m 2 K] ]] hliněná omítka hliněný panel OSB deska hliněná omítka hliněný panel OSB deska hliněná omítka hliněný panel OSB deska 0,246 11,9 0,3 0,204 13,2 Strana 23

24 Vnější stěny se sádrovláknitými deskami vnitřní strana parobrzda mezi dřevěnými sloupky s ochranou proti povětrnostním vlivům vnější strana zakládací lat 120 [W/m 2 K] 2) 0,3 8,1 2) 0,1 8,7 1 2) 0,268 9,3 Zvuková izolace Dřevěný sloupek Měříko zvukové izolace [R w,r ] 120 2) /120 2) / 49 db 49 db 1 2) /1 49 db 2) připočítáno rozpětí ve sloupech 2,0 N/mm 2 jako ochrana proti povětrnostním vlivům slouží každá zavěšená fasáda, resp. omítka F 90 B Xella P 3165/1558 Strana 24

25 Vnější stěny se sádrovláknitými deskami vnitřní strana parobrzda mezi dřevěnými sloupky s ochranou proti povětrnostním vlivům vnější strana zakládací lat ) 15 2) HD deska 3) 2) HD deska 3) [W/m 2 K] 0,354 7,4 0,9 8, ) HD deska 3) 0,274 8,6 Zvuková izolace Dřevěný sloupek Měříko zvukové izolace [R w,r ] ) / db HD deska 3) 2) 15 2) 2) / 46 db HD deska 3) ) HD deska 3) /1 46 db 2) 3) připočítáno rozpětí ve sloupech 1,75 N/mm 2 připočítáno rozpětí ve sloupech 2,0 N/mm 2 jako ochrana poti povětrnostním vlivům slouží každá zavěšená fasáda, resp. omítka F 90 B Xella P 3165/1558 Strana 25

26 Vnější stěny se sádrovláknitými deskami a cihlovou fasádou parobrzda mezi dřevěnými sloupky cihlová fasáda [W/m 2 K] 0,414 6,9 0,354 7,4 1 0,9 8,0 0,274 8,6 Zvuková izolace Dřevěný sloupek Měříko zvukové izolace [R w,r ] /100 / db / db / 52 db /1 52 db připočítáno rozpětí ve sloupech 2,0 N/mm 2 F 90 B Xella P 3165/1558 Strana 26

27 Vnější stěny dělící stěna v řadové zástavbě vnitřní strana parobrzda mezi dřevěnými sloupky vnější strana zakládací lat ) 15 HD deska HD deska [W/m 2 K] 0,364 6,6 0,317 7, HD deska 0,2 7,8 Zvuková izolace Dřevěný sloupek Měříko zvukové izolace [R w,r ] HD deska / db 3) 2) 15 HD deska / 2) 64 db 3) 1 15 HD deska /1 64 db 3) Poznámka: Dělící stěny budovy slouží jako prostorové ohraničení k sousedícím budovám v řadové zástavbě. Z hlediska stavební fyziky jsou tyto stény vždy řešeny dvourvrstvě. Jsou prefabrikované v dřevěných konstukcích a vždy montovány dvojitě. Odpovídají třidě odolnosti proti ohni F B/F 90 B, přičemž každá vrstva zevnitř odpovída třidě F B. (Také strana 28). 2) 3) připočítáno rozpětí ve sloupech 1,75 N/mm 2 připočítáno rozpětí ve sloupech 2,0 N/mm 2 hodnoty platí pro dvouvrstvou konstrukci F B/F 90 B Xella P 3165/1558 Strana 27

28 Vnější stěny dělící stěna v řadové zástavbě vnitřní strana parobrzda mezi dřevénými sloupky 2 x vnější strana vnější strana 2 x mezi sloupky parobrzda vnitřní strana 120 2) 1 Zvuková izolace [W/m 2 K] 0,359 6,8 0,312 7,1 0,277 8,3 Dřevěný sloupek Měříko zvukové izolace [R w,r ] 120 2) 1 /120 /120 2) 66 db 3) / 2) / 66 db 3) /1 66 db 3) 3) hodnoty platí pro dvouvrstvou konstrukci F B/F 90 B Xella P 3165/1558 Poznámka: Dělící stěny budovy slouží jako prostorové ohraničení k sousedícím budovám v řadové zástavbě. Z hlediska stavební fyziky jsou tyto stény vždy řešeny dvourvrstvě. Jsou prefabrikované v dřevěných konstukcích a vždy montovány dvojitě. Odpovídají třidě odolnosti proti ohni F B/F 90 B, přičemž každá vrstva zevnitř odpovída třidě F B. (Také strana 27). Strana 28

29 Vnější stěny vnitřní izolace zděné stěny, neizolovaná instalační mezera, sádrovláknitá nebo sádrokartonová deska sádrokartonová nebo (SDK deska) instalační mezera, neizolovaná parobrzda mezi svislým roštem zděná stěna vnější omítka Tepelná izolace = Porenbeton, 200 mm/0 mm prostupu telpa [W/m 2 K] 100 = beton, 200 mm/0 mm 100 Sádrovláknitá nebo SDK deska Vzduchová mezera Sádrovláknitá nebo SDK deska Vzduchová mezera Sádrovláknitá nebo SDK deska Vzduchová mezera Sádrovláknitá nebo SDK deska Vzduchová mezera Sádrovláknitá nebo SDK deska Vzduchová mezera Sádrovláknitá nebo SDK deska Vzduchová mezera = betonové (duté) tvárnice, 0 mm 0,3/0,2 0,298/0,262 0,259/0,232 0,464/0,4 0,375/0,3 0,316/0,5 100 Sádrovláknitá nebo SDK deska Vzduchová mezera Sádrovláknitá nebo SDK deska Vzduchová mezera Sádrovláknitá nebo SDK deska Vzduchová mezera 0,493 0,9 0,349 Strana 29

30 Vnější stěny vnitřní izolace zděné stěny, izolovaná instalační mezera, sádrovláknitá nebo sádrokartonová deska sádrokartonová nebo (SDK deska) parobrzda instalační mezera, neizolovaná izolovaná instalační mezera mezi svislým roštem zděná stěna vnější omítka Tepelná izolace = pórobeton, 200 mm/0 mm prostupu telpa [W/m 2 K] 100 = beton, 200 mm/0 mm Sádrovláknitá nebo SDK deska Sádrovláknitá nebo SDK deska Sádrovláknitá nebo SDK deska 0,278/0,247 0,244/0,219 0,217/0, Sádrovláknitá nebo SDK deska Sádrovláknitá nebo SDK deska Sádrovláknitá nebo SDK deska = betonové (duté) tvárnice, 0 mm 0,342/0,3 0,292/0,283 0,254/0, Sádrovláknitá nebo SDK deska Sádrovláknitá nebo SDK deska Sádrovláknitá nebo SDK deska 0,317 0,273 0,2 Strana

31 Vnější stěny vnitřní izolace zděné stěny, neizolovaná instalační mezera, hliněný panel ProCrea, hliněná omítka ProCrea ProCrea hliněný panel, hliněná omítka ProCrea instalační mezera, neizolovaná parobrzda mezi svislým roštem zděná stěna vnější omítka Tepelná izolace prostupu telpa [W/m 2 K] = pórobeton, 200 mm/0 mm = beton, 200 mm/0 mm ProCrea hliněný panel+ ProCrea omítka Vzduchová mezera ProCrea hliněný panel + ProCrea omítka Vzduchová mezera ProCrea hliněný panel + ProCrea omítka Vzduchová mezera 0,3/0,2 0,298/0,232 0,259/0, ProCrea hliněný panel + ProCrea omítka Vzduchová mezera ProCrea hliněný panel + ProCrea omítka Vzduchová mezera ProCrea hliněný panel + ProCrea omítka Vzduchová mezera = betonové (duté) tvárnice, 0 mm 0,482/0,468 0,388/0,379 0,325/0, ProCrea hliněný panel + ProCrea omítka Vzduchová mezera ProCrea hliněný panel + ProCrea omítka Vzduchová mezera ProCrea hliněný panel + ProCrea omítka Vzduchová mezera 0,439 0,3 0,5 Strana 31

32 Vnější stěny vnitřní izolace zděné stěny, izolovaná instalační mezera, hliněný panel ProCrea, hliněná omítka ProCrea ProCrea hliněný panel, hliněná omítka ProCrea parobrzda izolovaná instalační mezera mezi svislým roštem zděná stěna vnější omítka Tepelná izolace prostupu telpa [W/m 2 K] = pórobeton, 200 mm/0 mm = beton, 200 mm/0 mm ProCrea hliněný panel + ProCrea omítka ProCrea hliněný panel + ProCrea omítka ProCrea hliněný panel + ProCrea omítkatermokonopí ProCrea hliněný panel + ProCrea omítkatermokonopí ProCrea hliněný panel + ProCrea omítka ProCrea hliněný panel + ProCrea omítka = betonové (duté) tvárnice, 0 mm 0,8/0,270 0,267/0,238 0,235/0,213 0,7/0,397 0,338/0,331 0,289/0, ProCrea hliněný panel + ProCrea omítka ProCrea hliněný panel + ProCrea omítka ProCrea hliněný panel + ProCrea omítkatermokonopí 0,376 0,316 0,273 Strana 32

33 Fasádní izolace zděná stěna, omítka na fasádní desce (např Fermacell HD deska) vnitřní omítka stěna z masivního stavebního materiálu mezi podélným lat ováním mezi svislým roštem Fermacell HD deska vnější omítka Tepelná izolace prostupu telpa [W/m 2 K] = kamenné zdivo, 365 mm/490 mm 25,0 HD deska + 0,329/0,323 25,0 HD deska + 0,255/0,251 = cihla, 2 mm/365 mm 25,0 HD deska + 0,3/0,284 25,0 = Beton, 3 mm/4 mm 25,0 HD deska + HD deska + 0,239/0,7 0,3/0,314 25,0 HD deska + 0,251/0,246 = Poroton, 2 mm/365 mm prostupu tepla pro jednotlivé materiály: Kamenné zdivo: 2, W/(m K) Cihla: 0,58 W/(m K) Beton: 1, W/(m K) Poroton: 0,24 W/(m K) Vápenopísková cihala: 0,70 W/(m K) 25,0 25,0 25,0 HD deska + HD deska + = vápenopísková cihla, 2 mm/365 mm 25,0 HD deska + HD deska + 0,257/0,6 0,209/0,9 0,310/0,293 0,243/0,233 Strana 33

34 Fasádní izolace zděná stěna, dřevěná fasáda vnitřní omítka stěna z masivního stavebního materiálu mezi podélným lat ováním mezi svislým roštem difuzně otevřená fasádní fólie obklad z překládaných prken Tepelná izolace = kamenné zdivo, 365 mm/490 mm prostupu telpa [W/m 2 K] 21,0 obklad z překládaných prken 0,317/0,311 21,0 = cihla, 2 mm/365 mm obklad z překládaných prken 0,248/0,244 21,0 obklad z překládaných prken 0,293/0,274 21,0 obklad z překládaných prken 0,233/0,2 = Beton, 3 mm/4 mm 21,0 obklad z překládaných prken 0,310/0,3 21,0 obklad z překládaných prken 0,244/0,239 = Poroton, 2 mm/365 mm prostupu tepla pro jednotlivé materiály: Kamenné zdivo: 2, W/(m K) Cihla: 0,58 W/(m K) Beton: 1, W/(m K) Poroton: 0,24 W/(m K) Vápenopísková cihala: 0,70 W/(m K) 21,0 21,0 21,0 21,0 obklad z překládaných prken obkladz z překládaných prken = vápenopísková cihla, 2 mm/365 mm obklad z překládaných prken obklad z překládaných prken 0,2/0,2 0,205/0,5 0,299/0,284 0,237/0,7 Strana 34

35 Vnitřní stěny konstrukce z ocelových profilů,, jednovrstvé provedení mezi CW profily CD profil Zvuková izolace CW-Profil Měříko zvukové izolace [R w,r ] CW 75 41dB CW dB 100 CW dB F B Xella P 33/29 Poznámka: Ve spojích této konstrukce s jinými stavebními konstrukcemi (strop, podlaha, příčka), doporučujeme 5 mm pásy konopného filcu kvůli odhlučnění. Strana 35

36 Vnitřní stěny konstrukce z ocelových profilů,, dvouvrstvé provedení mezi CW profily CD profil Zvuková izolace CW-Profil Měříko zvukové izolace [R w,r ] sádrovláknitádeska CW 75 52dB CW dB 100 sádrovláknitádeska CW dB F B Xella P 33/29 P 3365/2559 Poznámka: Ve spojích této konstrukce s jinými stavebními konstrukcemi (strop, podlaha, příčka), doporučujeme 5 mm pásy konopného filcu kvůli odhlučnění. Strana 36

37 Vnitřní stěny konstrukce z ocelových profilů,, trojvrsté provedení mezi CW profily CD profil Zvuková izolace CW-Profil Měříko zvukové izolace [R w,r ] 10,0 10,0 10,0 10,0 10,0 10,0 CW 75 CW 100 CW dB db db F 90 B Xella P 3365/2559 Poznámka: Ve spojích této konstrukce s jinými stavebními konstrukcemi (strop, podlaha, příčka), doporučujeme 5 mm pásy konopného filcu kvůli odhlučnění. Strana 37

38 Vnitřní stěny konstrukce z dřevěných hranolů, sádrovláknitá nebo sádrokartonová deska, jednovrstvé provedení sádrovláknitá nebo sádrokartonová ohnivzdorná deska () mezi dřevěnými sloupky sádrovláknitá nebo sádrokartonová ohnivzdorná deska () zakládací lat Zvuková izolace Dřevěný sloupek Měříko zvukové izolace [R w,r ] / 37dB / 37dB / 2) 37dB 53dB 3) / 2) 37dB 53dB 3) / 2) 37dB 53dB 3),0 / 2) 37dB 53dB 3) 2) 3) konstrukce není nosná konstrukce je nosná s jednostranně vodorovně řazenými perovými závěry F B Xella P 3525/8324 Knauf P 3658/33 P 32/9373 Poznámka: Ve spojích této konstrukce s jinými stavebními konstrukcemi (strop, podlaha, příčka), doporučujeme 5 mm pásy konopného filcu kvůli odhlučnění. Strana 38

39 Vnitřní stěny konstrukce z dřevěných hranolů, sádrovláknitá nebo sádrokartonová deska, dvojvrstvé provedení sádrovláknitán nebo sádrokartonová ohnivzdorná deska () mezi dřevěnými sloupky sádrovláknitá nebo sádrokartonová ohnivzdorná deska () zakládací lat Zvuková izolace Dřevěný sloupek Měříko zvukové izolace [R w,r ] 10,0 10,0 / 46dB 10,0 10,0 1,0,0 / 46dB /1 2) 49dB 120,0,0 /120 2)3) 49dB,0,0 / 2) 49dB 90,0,0 /90 2) 37dB 53dB 4) 2) 3) 4) konstrukce není nosná konstrukce je nosná připočteno rozpětí mezi sloupky 2,0 N/mm 2 s jednostranně vodorovně řazenými perovými závěry F B (u nenosné konstukce) F 90 B (u nosné konstukce) Xella P 3525/8324 (u nenosné konstukce) P 3165/1558 (u nosné konstukce) Knauf P 3658/33 P 32/937 Poznámka: Ve spojích této konstrukce s jinými stavebními konstrukcemi (strop, podlaha, příčka), doporučujeme 5 mm pásy konopného filcu kvůli odhlučnění. Strana 39

40 Vnitřní stěny konstrukce z dřevěných hranolů,, trojvrstvé provedení mezi dřevěnými sloupky zakládací lat Zvuková izolace Dřevěný sloupek Měříko zvukové izolace [R w,r ] 10,0 10,0 10,0 10,0 / 52dB / 52dB konstrukce není nosná F B Xella P 3525/8324 Poznámka: Ve spojích této konstrukce s jinými stavebními konstrukcemi (strop, podlaha, příčka), doporučujeme 5 mm pásy konopného filcu kvůli odhlučnění. Strana Stav: 04/2012
