PŘÍSLUŠENSTVÍ, POTRUBNÍ ELEMENTY PRO VZDUCHOTECHNIKU

Transkript

1 7.1 VNOŘENÉ KAPITOLY příslušenství, potrubní elementy příslušenství pro střešní ventilátory příslušenství pro ventilátory ILHT, CVTT OBSAH EAK, WHG, LG, WG HVG, PER, LGL, JÍMKA PER, PMR, PAR, PRG TWG, TRK, IVK, IRK IWG, IDF, PT, DEF BRIDA, RKK RSK, TSK, TSKM ACOP, KAA TVS, TAD, PIE ILC, MAR, MCA, MBR KTB, RED, CRC MSK, MSK MIX VBM, SG, MRJ, IAE, IBR, IJK MFL, MFL/F, IFL, IFLK MBE...R MBE, IBE IBW IKW ITA IKF PŘÍSLUŠENSTVÍ, POTRUBNÍ ELEMENTY PRO VZDUCHOTECHNIKU MBW, TRW MKW MKF ESU MAA, MTS, MSD, SGD TAA, IAA CAA MRW, IRW, RRW IMK, IFS, KSE Boleslavova 15, Praha 4, , tel.: , fax: MONTÁŽ. KONZOLE, ZT Boleslavská 1420, Stará Boleslav, tel.: , fax:

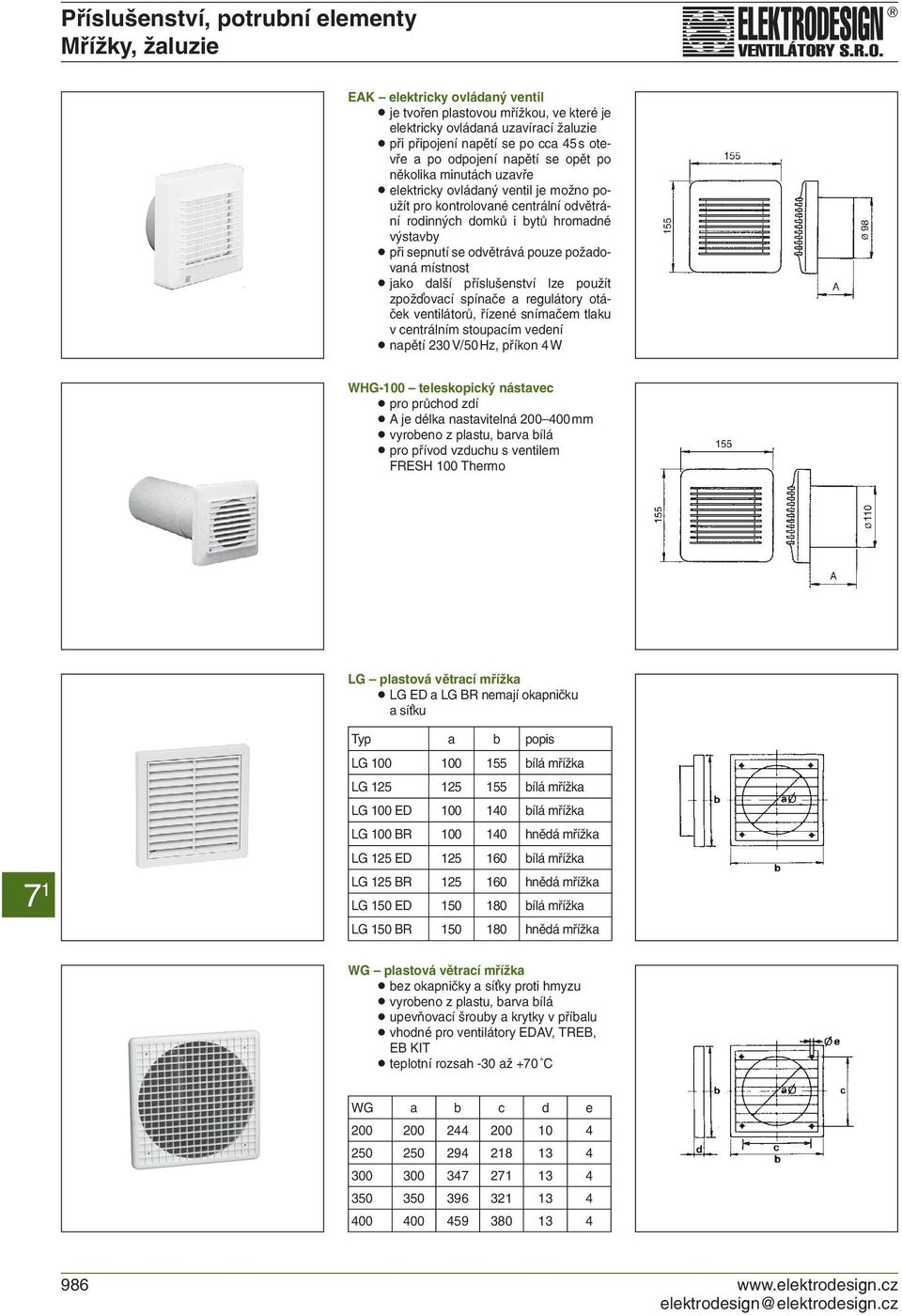

2 Příslušenství, potrubní elementy Mřížky, žaluzie EAK elektricky ovládaný ventil je tvořen plastovou mřížkou, ve které je elektricky ovládaná uzavírací žaluzie při připojení napětí se po cca 45 s otevře a po odpojení napětí se opět po několika minutách uzavře elektricky ovládaný ventil je možno použít pro kontrolované centrální odvětrání rodinných domků i bytů hromadné výstavby při sepnutí se odvětrává pouze požadovaná místnost jako další příslušenství lze použít zpož ovací spínače a regulátory otáček ventilátorů, řízené snímačem tlaku v centrálním stoupacím vedení napětí 230 V/50 Hz, příkon 4 W WHG-100 teleskopický nástavec pro průchod zdí A je délka nastavitelná mm vyrobeno z plastu, barva bílá pro přívod vzduchu s ventilem FRESH 100 Thermo LG plastová větrací mřížka LG ED a LG BR nemají okapničku a sí ku Typ a b popis LG bílá mřížka LG bílá mřížka LG 100 ED bílá mřížka LG 100 BR hnědá mřížka LG 125 ED bílá mřížka LG 125 BR hnědá mřížka LG 150 ED bílá mřížka LG 150 BR hnědá mřížka WG plastová větrací mřížka bez okapničky a sí ky proti hmyzu vyrobeno z plastu, barva bílá upevňovací šrouby a krytky v příbalu vhodné pro ventilátory EDAV, TREB, EB KIT teplotní rozsah -30 až +70 C WG a b c d e elektrodesign@elektrodesign.cz

3 Příslušenství, potrubní elementy Mřížky, žaluzie HVG plastová větrací mřížka bez okapničky a sí ky proti hmyzu vyrobeno z plastu, barva bílá upevňovací šrouby a hmoždinky v příbalu vhodné pro ventilátory TREB HVG a b c PER W, PER BR plastová klapka s okapničkou W barva bílá BR barva hnědá PER a b c d e LGL ventilační mřížka k vestavbě do dveří nebo desek min. síla desky je 14 mm otvory v mřížce 40 x 7,5 mm barva bílá, stříbrná, přírodní elox Příklad objednání: LGL 60 x bílá (Typ x délka barva) Typ délka 400 délka 500 délka 600 délka 800 řady podélných výřez výřez výřez výřez otvorů LGL 60 46x375 46x475 46x575 46x775 3 LGL 80 66x375 66x475 66x575 66x775 4 LGL x375 86x475 86x575 86x775 5 LGL x x x x775 8 LGL x x x x jímka Jímka 100/50 pro talířový ventil k odvětrání druhého prostoru připojení k ventilátoru hadicí Ø 50 mm IT 100 talířový ventil Ø100 mm zejména vhodné příslušenství k ventilátorům SILENT U 90 potrubí (hadice) Ø 50 (75) připojení ventilátoru jímka talířový ventil Jímka 100/75 pro talířový ventil k odvětrání druhého prostoru připojení k ventilátoru hadicí Ø 75 mm IT 100 talířový ventil Ø100 mm zejména vhodné příslušenství k ventilátorům SILENT SXU talířový ventil Ø 100 mm Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

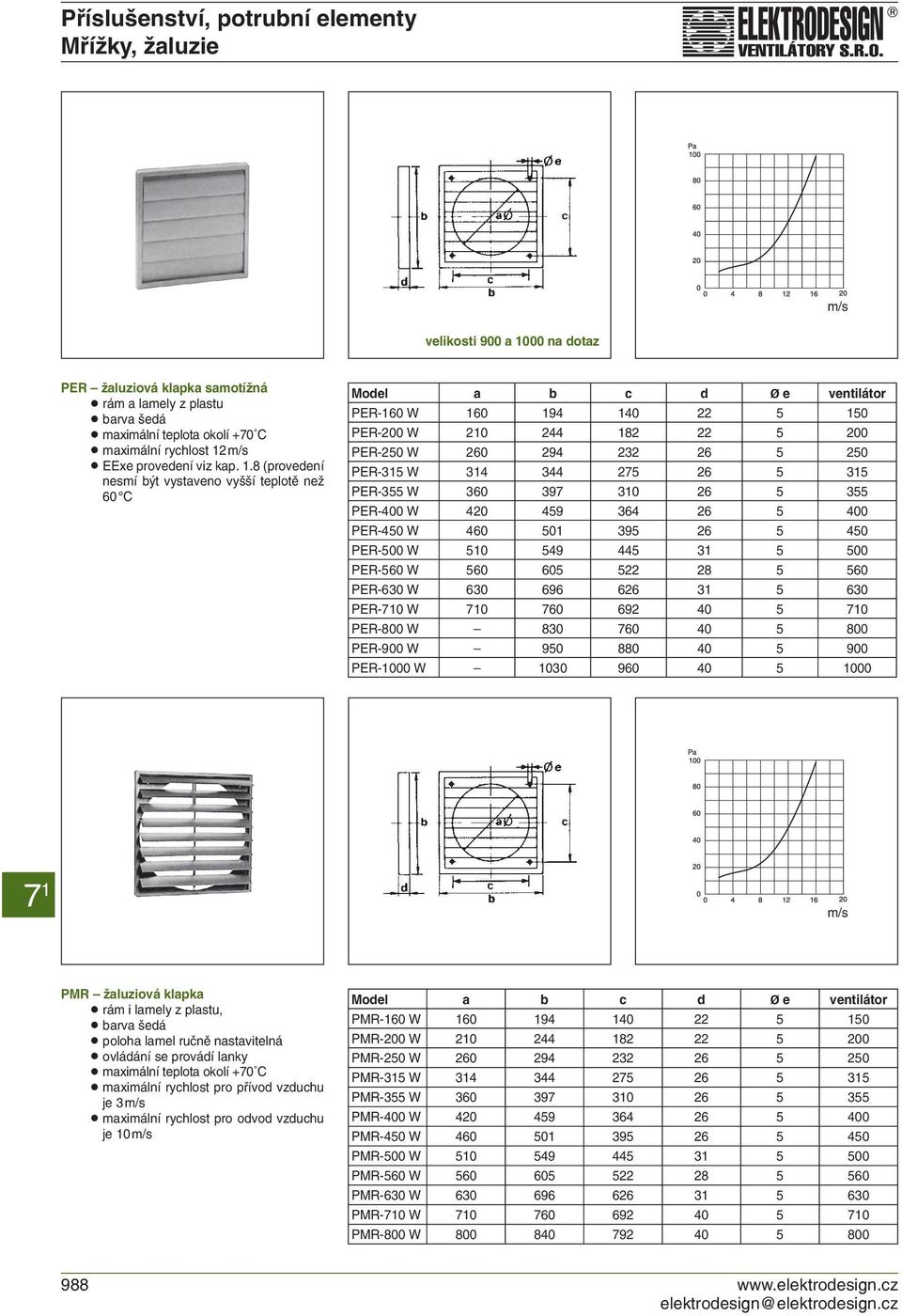

4 Příslušenství, potrubní elementy Mřížky, žaluzie m/s velikosti 900 a 1000 na dotaz PER žaluziová klapka samotížná rám a lamely z plastu barva šedá maximální teplota okolí +70 C maximální rychlost 12 m/s EExe provedení viz kap. 1.8 (provedení nesmí být vystaveno vyšší teplotě než 60 C Model a b c d Ø e ventilátor PER-160 W PER-200 W PER-250 W PER-315 W PER-355 W PER-400 W PER-450 W PER-500 W PER-560 W PER-630 W PER-710 W PER-800 W PER-900 W PER-1000 W m/s PMR žaluziová klapka rám i lamely z plastu, barva šedá poloha lamel ručně nastavitelná ovládání se provádí lanky maximální teplota okolí +70 C maximální rychlost pro přívod vzduchu je 3 m/s maximální rychlost pro odvod vzduchu je 10 m/s Model a b c d Ø e ventilátor PMR-160 W PMR-200 W PMR-250 W PMR-315 W PMR-355 W PMR-400 W PMR-450 W PMR-500 W PMR-560 W PMR-630 W PMR-710 W PMR-800 W elektrodesign@elektrodesign.cz

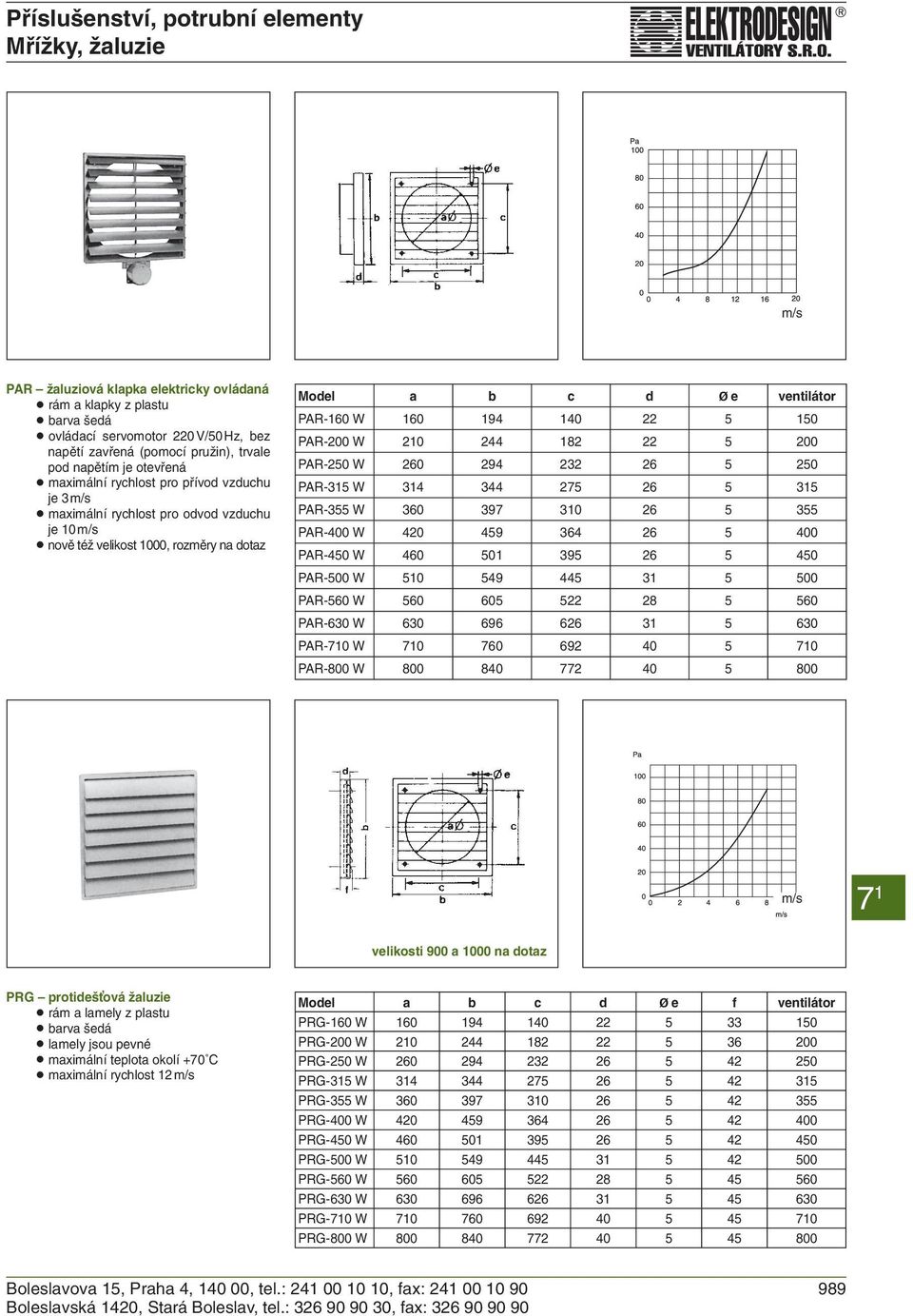

5 Příslušenství, potrubní elementy Mřížky, žaluzie m/s PAR žaluziová klapka elektricky ovládaná rám a klapky z plastu barva šedá ovládací servomotor 220 V/50 Hz, bez napětí zavřená (pomocí pružin), trvale pod napětím je otevřená maximální rychlost pro přívod vzduchu je 3 m/s maximální rychlost pro odvod vzduchu je 10 m/s nově též velikost 1000, rozměry na dotaz Model a b c d Ø e ventilátor PAR-160 W PAR-200 W PAR-250 W PAR-315 W PAR-355 W PAR-400 W PAR-450 W PAR-500 W PAR-560 W PAR-630 W PAR-710 W PAR-800 W m/s velikosti 900 a 1000 na dotaz PRG protideš ová žaluzie rám a lamely z plastu barva šedá lamely jsou pevné maximální teplota okolí +70 C maximální rychlost 12 m/s Model a b c d Ø e f ventilátor PRG-160 W PRG-200 W PRG-250 W PRG-315 W PRG-355 W PRG-400 W PRG-450 W PRG-500 W PRG-560 W PRG-630 W PRG-710 W PRG-800 W Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

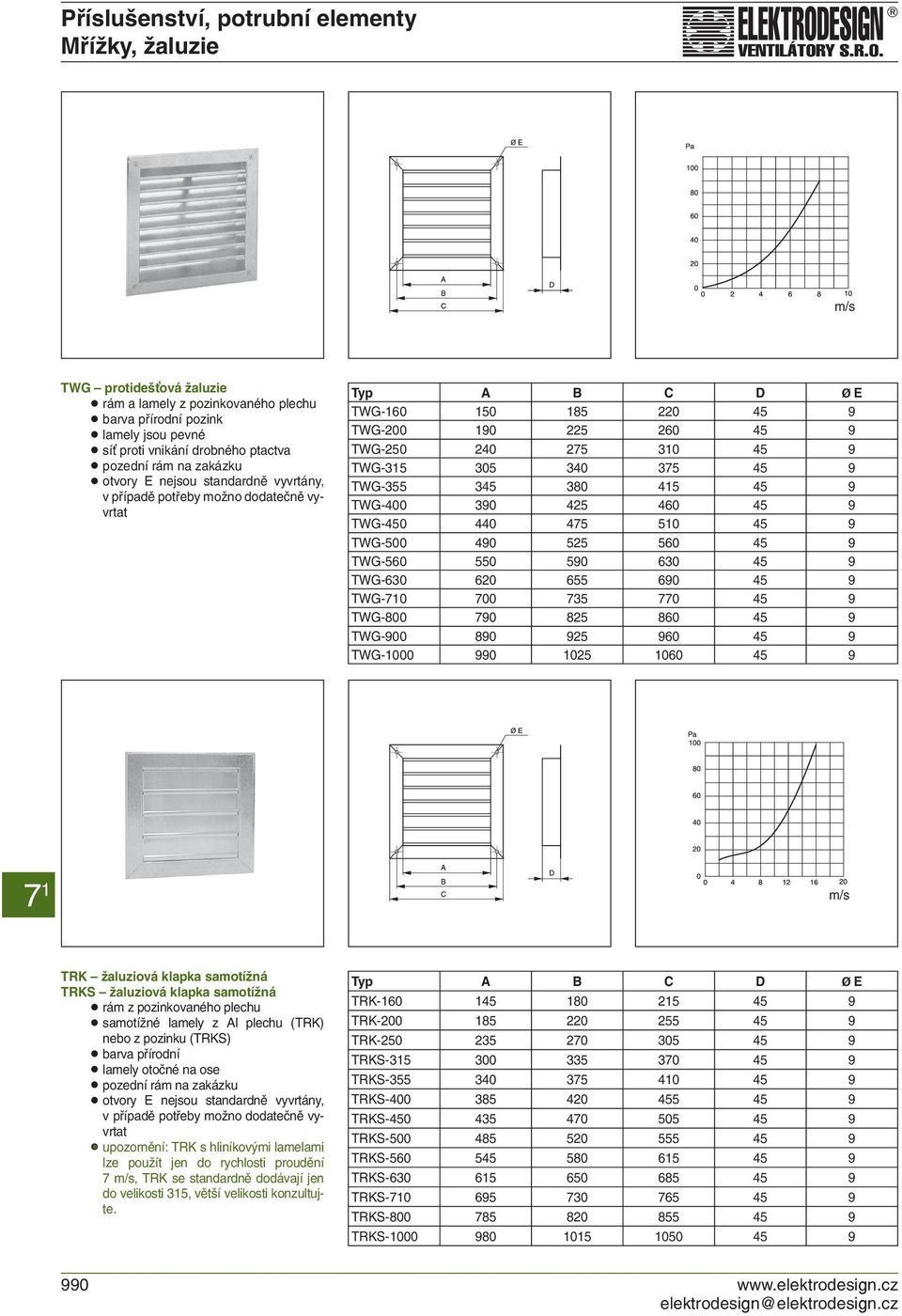

6 Příslušenství, potrubní elementy Mřížky, žaluzie m/s TWG protideš ová žaluzie rám a lamely z pozinkovaného plechu barva přírodní pozink lamely jsou pevné sí proti vnikání drobného ptactva pozední rám na zakázku otvory E nejsou standardně vyvrtány, v případě potřeby možno dodatečně vyvrtat Typ A B C D Ø E TWG TWG TWG TWG TWG TWG TWG TWG TWG TWG TWG TWG TWG TWG m/s TRK žaluziová klapka samotížná TRKS žaluziová klapka samotížná rám z pozinkovaného plechu samotížné lamely z Al plechu (TRK) nebo z pozinku (TRKS) barva přírodní lamely otočné na ose pozední rám na zakázku otvory E nejsou standardně vyvrtány, v případě potřeby možno dodatečně vyvrtat upozornění: TRK s hliníkovými lamelami lze použít jen do rychlosti proudění 7 m/s, TRK se standardně dodávají jen do velikosti 315, větší velikosti konzultujte. Typ A B C D Ø E TRK TRK TRK TRKS TRKS TRKS TRKS TRKS TRKS TRKS TRKS TRKS TRKS elektrodesign@elektrodesign.cz

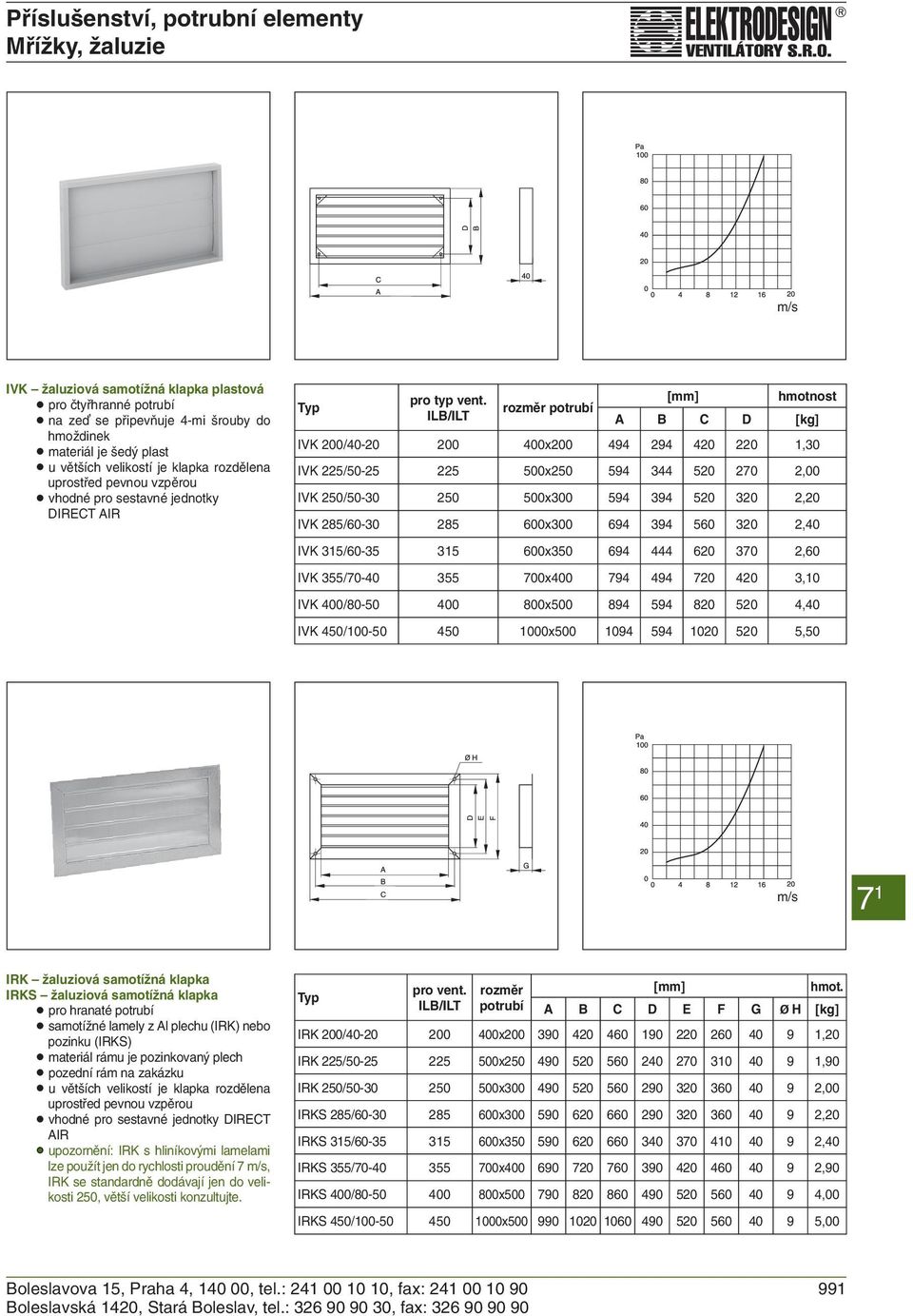

7 Příslušenství, potrubní elementy Mřížky, žaluzie m/s IVK žaluziová samotížná klapka plastová pro čtyřhranné potrubí na ze se připevňuje 4-mi šrouby do hmoždinek materiál je šedý plast u větších velikostí je klapka rozdělena uprostřed pevnou vzpěrou vhodné pro sestavné jednotky DIRECT AIR Typ pro typ vent. [mm] hmotnost rozměr potrubí ILB/ILT A B C D [kg] IVK 200/ x ,30 IVK 225/ x ,00 IVK 250/ x ,20 IVK 285/ x ,40 IVK 315/ x ,60 IVK 355/ x ,10 IVK 400/ x ,40 IVK 450/ x ,50 m/s IRK žaluziová samotížná klapka IRKS žaluziová samotížná klapka pro hranaté potrubí samotížné lamely z Al plechu (IRK) nebo pozinku (IRKS) materiál rámu je pozinkovaný plech pozední rám na zakázku u větších velikostí je klapka rozdělena uprostřed pevnou vzpěrou vhodné pro sestavné jednotky DIRECT AIR upozornění: IRK s hliníkovými lamelami lze použít jen do rychlosti proudění 7 m/s, IRK se standardně dodávají jen do velikosti 250, větší velikosti konzultujte. Typ pro vent. rozměr [mm] hmot. ILB/ILT potrubí A B C D E F G Ø H [kg] IRK 200/ x ,20 IRK 225/ x ,90 IRK 250/ x ,00 IRKS 285/ x ,20 IRKS 315/ x ,40 IRKS 355/ x ,90 IRKS 400/ x ,00 IRKS 450/ x ,00 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

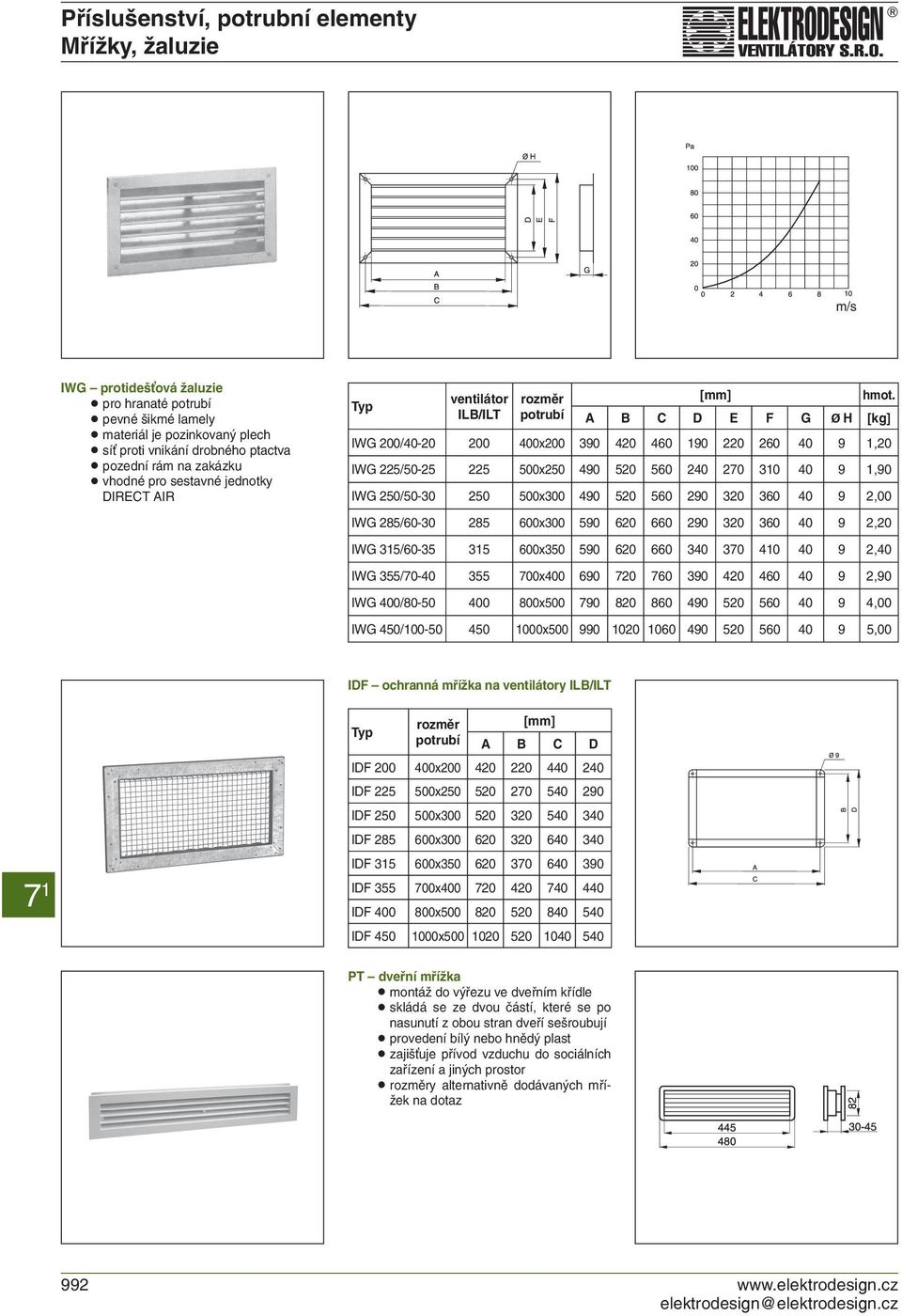

8 Příslušenství, potrubní elementy Mřížky, žaluzie m/s IWG protideš ová žaluzie pro hranaté potrubí pevné šikmé lamely materiál je pozinkovaný plech sí proti vnikání drobného ptactva pozední rám na zakázku vhodné pro sestavné jednotky DIRECT AIR Typ ventilátor rozměr [mm] hmot. ILB/ILT potrubí A B C D E F G Ø H [kg] IWG 200/ x ,20 IWG 225/ x ,90 IWG 250/ x ,00 IWG 285/ x ,20 IWG 315/ x ,40 IWG 355/ x ,90 IWG 400/ x ,00 IWG 450/ x ,00 IDF ochranná mřížka na ventilátory ILB/ILT Typ rozměr [mm] potrubí A B C D IDF x IDF x IDF x IDF x IDF x IDF x IDF x IDF x PT dveřní mřížka montáž do výřezu ve dveřním křídle skládá se ze dvou částí, které se po nasunutí z obou stran dveří sešroubují provedení bílý nebo hnědý plast zajiš uje přívod vzduchu do sociálních zařízení a jiných prostor rozměry alternativně dodávaných mřížek na dotaz elektrodesign@elektrodesign.cz

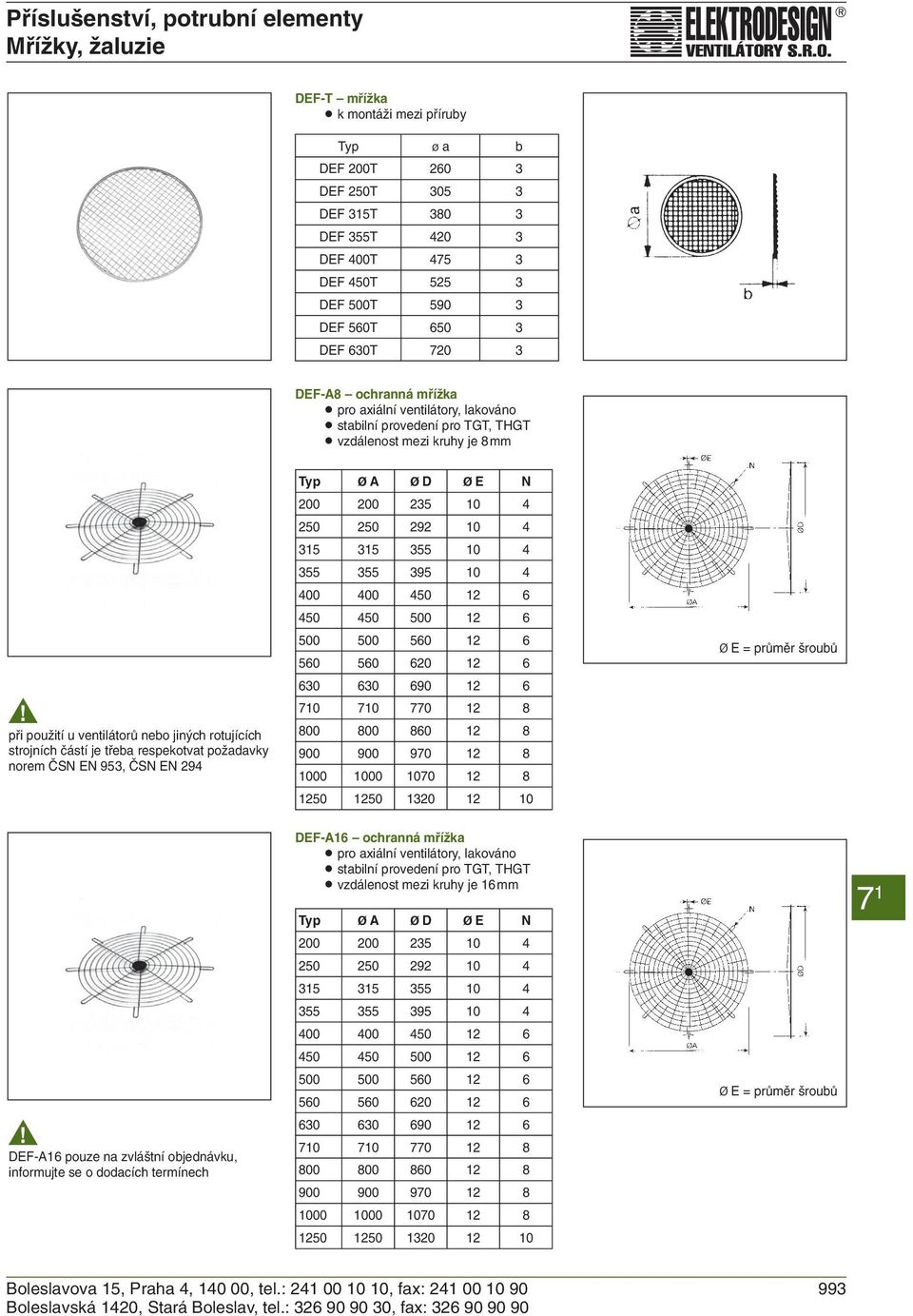

9 Příslušenství, potrubní elementy Mřížky, žaluzie DEF-T mřížka k montáži mezi příruby Typ ø a b DEF 200T DEF 250T DEF 315T DEF 355T DEF 400T DEF 450T DEF 500T DEF 560T DEF 630T DEF-A8 ochranná mřížka pro axiální ventilátory, lakováno stabilní provedení pro TGT, THGT vzdálenost mezi kruhy je 8 mm! při použití u ventilátorů nebo jiných rotujících strojních částí je třeba respekotvat požadavky norem ČSN EN 953, ČSN EN 294 Typ Ø A Ø D Ø E N Ø E = průměr šroubů! DEF-A16 pouze na zvláštní objednávku, informujte se o dodacích termínech DEF-A16 ochranná mřížka pro axiální ventilátory, lakováno stabilní provedení pro TGT, THGT vzdálenost mezi kruhy je 16 mm Typ Ø A Ø D Ø E N Ø E = průměr šroubů Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

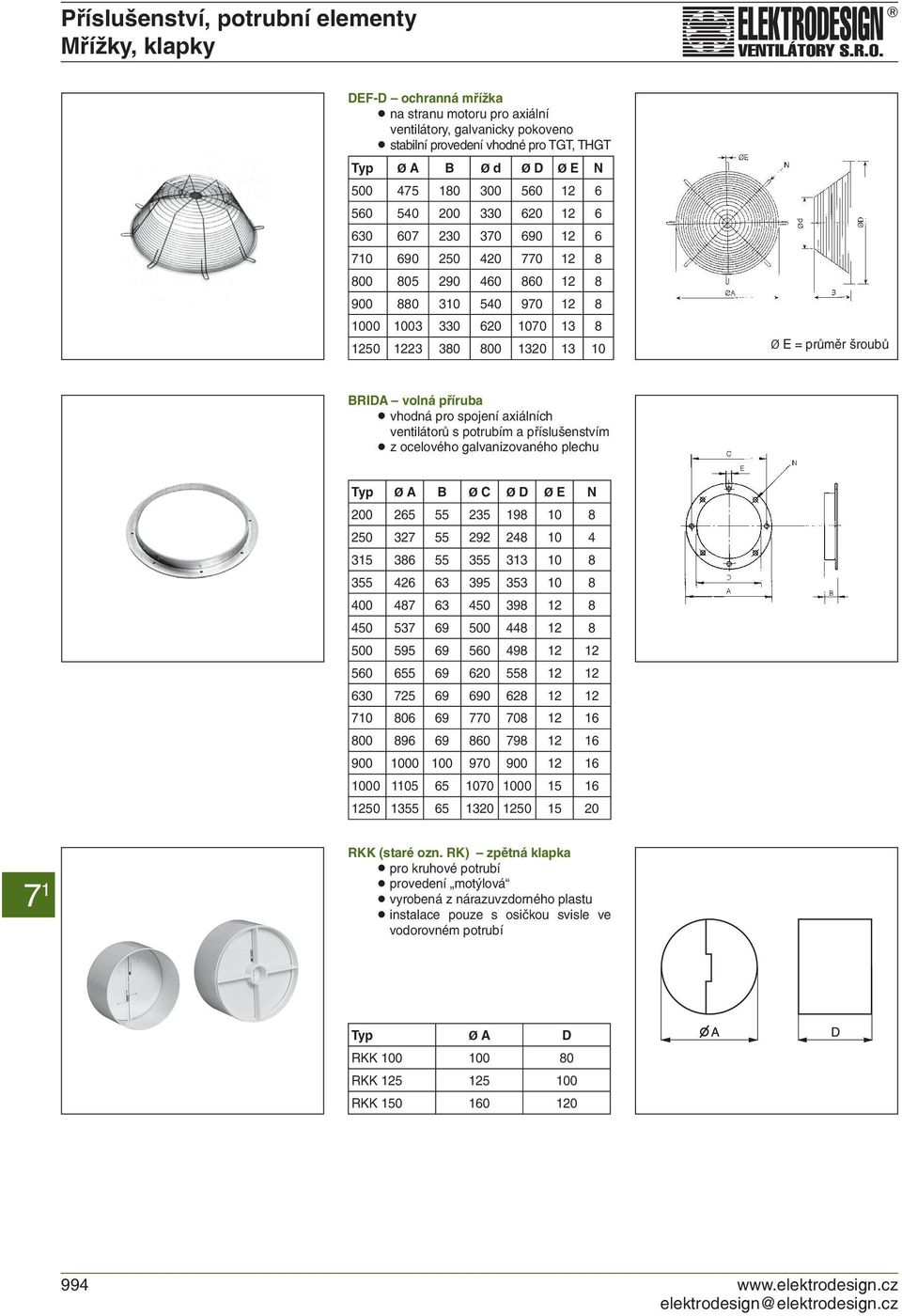

10 Příslušenství, potrubní elementy Mřížky, klapky DEF-D ochranná mřížka na stranu motoru pro axiální ventilátory, galvanicky pokoveno stabilní provedení vhodné pro TGT, THGT Typ Ø A B Ø d Ø D Ø E N Ø E = průměr šroubů BRIDA volná příruba vhodná pro spojení axiálních ventilátorů s potrubím a příslušenstvím z ocelového galvanizovaného plechu Typ Ø A B Ø C Ø D Ø E N RKK (staré ozn. RK) zpětná klapka pro kruhové potrubí provedení motýlová vyrobená z nárazuvzdorného plastu instalace pouze s osičkou svisle ve vodo rovném potrubí Typ Ø A D RKK RKK RKK elektrodesign@elektrodesign.cz

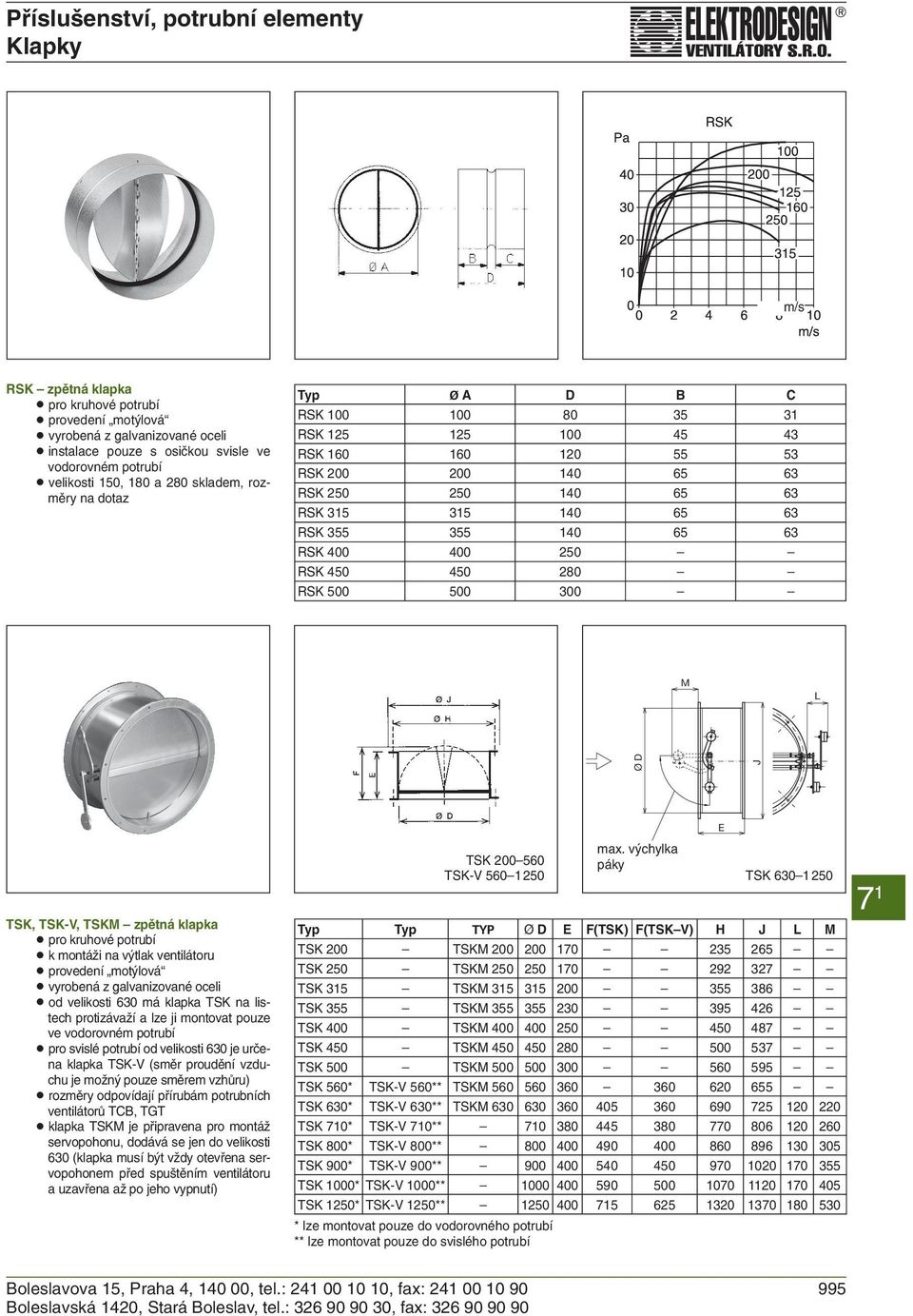

11 Příslušenství, potrubní elementy Klapky m/s RSK zpětná klapka pro kruhové potrubí provedení motýlová vyrobená z galvanizované oceli instalace pouze s osičkou svisle ve vodo rovném potrubí velikosti 150, 180 a 280 skladem, rozměry na dotaz Typ Ø A D B C RSK RSK RSK RSK RSK RSK RSK RSK RSK RSK M L Ø D J TSK, TSK-V, TSKM zpětná klapka pro kruhové potrubí k montáži na výtlak ventilátoru provedení motýlová vyrobená z galvanizované oceli od velikosti 630 má klapka TSK na listech protizávaží a lze ji montovat pouze ve vodorovném potrubí pro svislé potrubí od velikosti 630 je určena klapka TSK-V (směr proudění vzduchu je možný pouze směrem vzhůru) rozměry odpovídají přírubám potrubních ventilátorů TCB, TGT klapka TSKM je připravena pro montáž servopohonu, dodává se jen do velikosti 630 (klapka musí být vždy otevřena servopohonem před spuštěním ventilátoru a uzavřena až po jeho vypnutí) max. výchylka TSK páky TSK-V TSK Typ Typ TYP Ø D E F(TSK) F(TSK V) H J L M TSK 200 TSKM TSK 250 TSKM TSK 315 TSKM TSK 355 TSKM TSK 400 TSKM TSK 450 TSKM TSK 500 TSKM TSK 560* TSK-V 560** TSKM TSK 630* TSK-V 630** TSKM TSK 710* TSK-V 710** TSK 800* TSK-V 800** TSK 900* TSK-V 900** TSK 1000* TSK-V 1000** TSK 1250* TSK-V 1250** * lze montovat pouze do vodorovného potrubí ** lze montovat pouze do svislého potrubí E Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

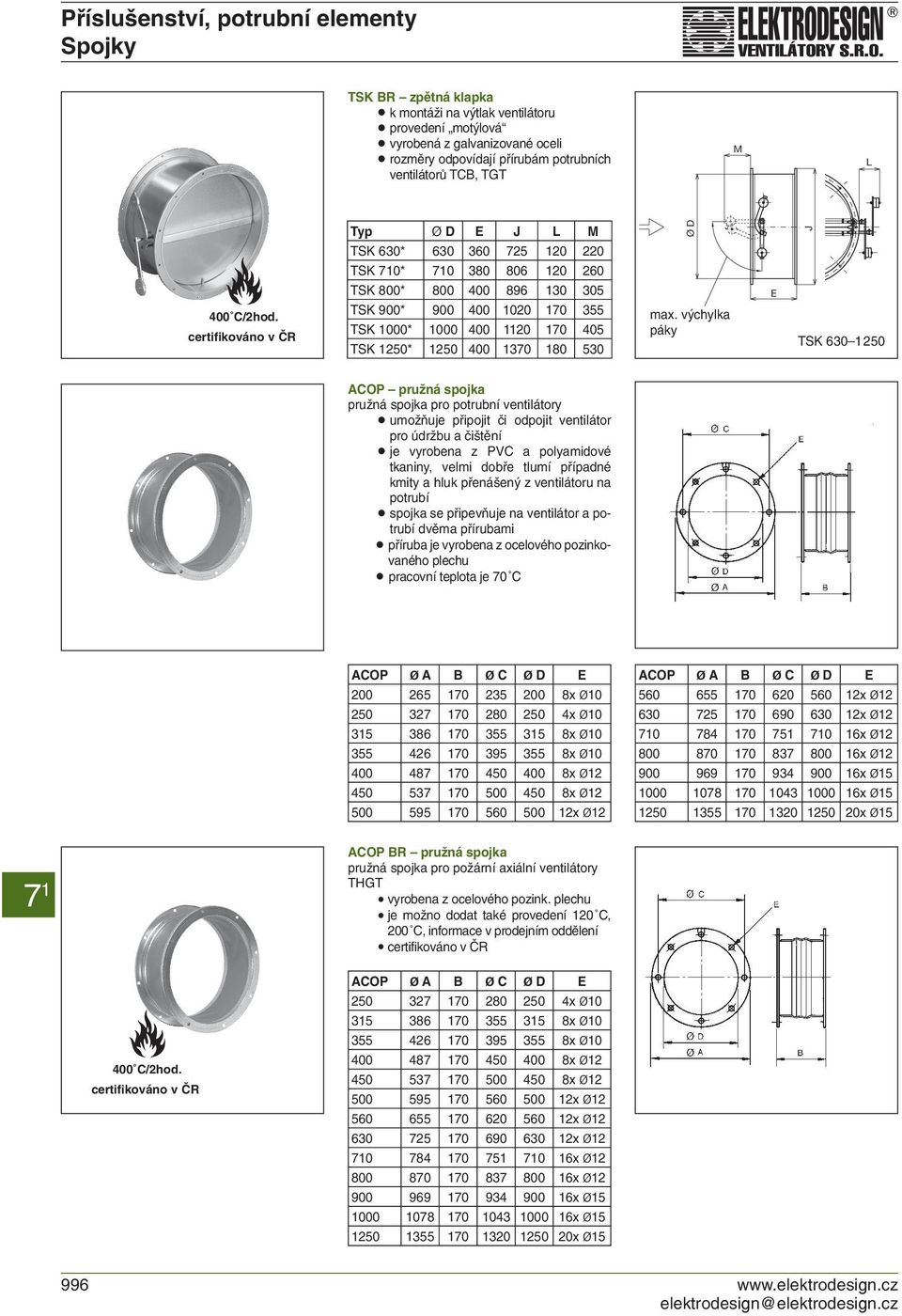

12 Příslušenství, potrubní elementy Spojky TSK BR zpětná klapka k montáži na výtlak ventilátoru provedení motýlová vyrobená z galvanizované oceli rozměry odpovídají přírubám potrubních ventilátorů TCB, TGT M L 400 C/2hod. certifikováno v ČR Typ Ø D E J L M TSK 630* TSK 710* TSK 800* TSK 900* TSK 1000* TSK 1250* Ø D max. výchylka páky E J TSK ACOP pružná spojka pružná spojka pro potrubní ventilátory umožňuje připojit či odpojit ventilátor pro údržbu a čištění je vyrobena z PVC a polyamidové tkaniny, velmi dobře tlumí případné kmity a hluk přenášený z ventilátoru na potrubí spojka se připevňuje na ventilátor a potrubí dvěma přírubami příruba je vyrobena z ocelového pozinkovaného plechu pracovní teplota je 70 C ACOP Ø A B Ø C Ø D E x Ø x Ø x Ø x Ø x Ø x Ø x Ø12 ACOP Ø A B Ø C Ø D E x Ø x Ø x Ø x Ø x Ø x Ø x Ø15 ACOP BR pružná spojka pružná spojka pro požární axiální ventilátory THGT vyrobena z ocelového pozink. plechu je možno dodat také provedení 120 C, 200 C, informace v prodejním oddělení certifikováno v ČR 400 C/2hod. certifikováno v ČR ACOP Ø A B Ø C Ø D E x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø elektrodesign@elektrodesign.cz

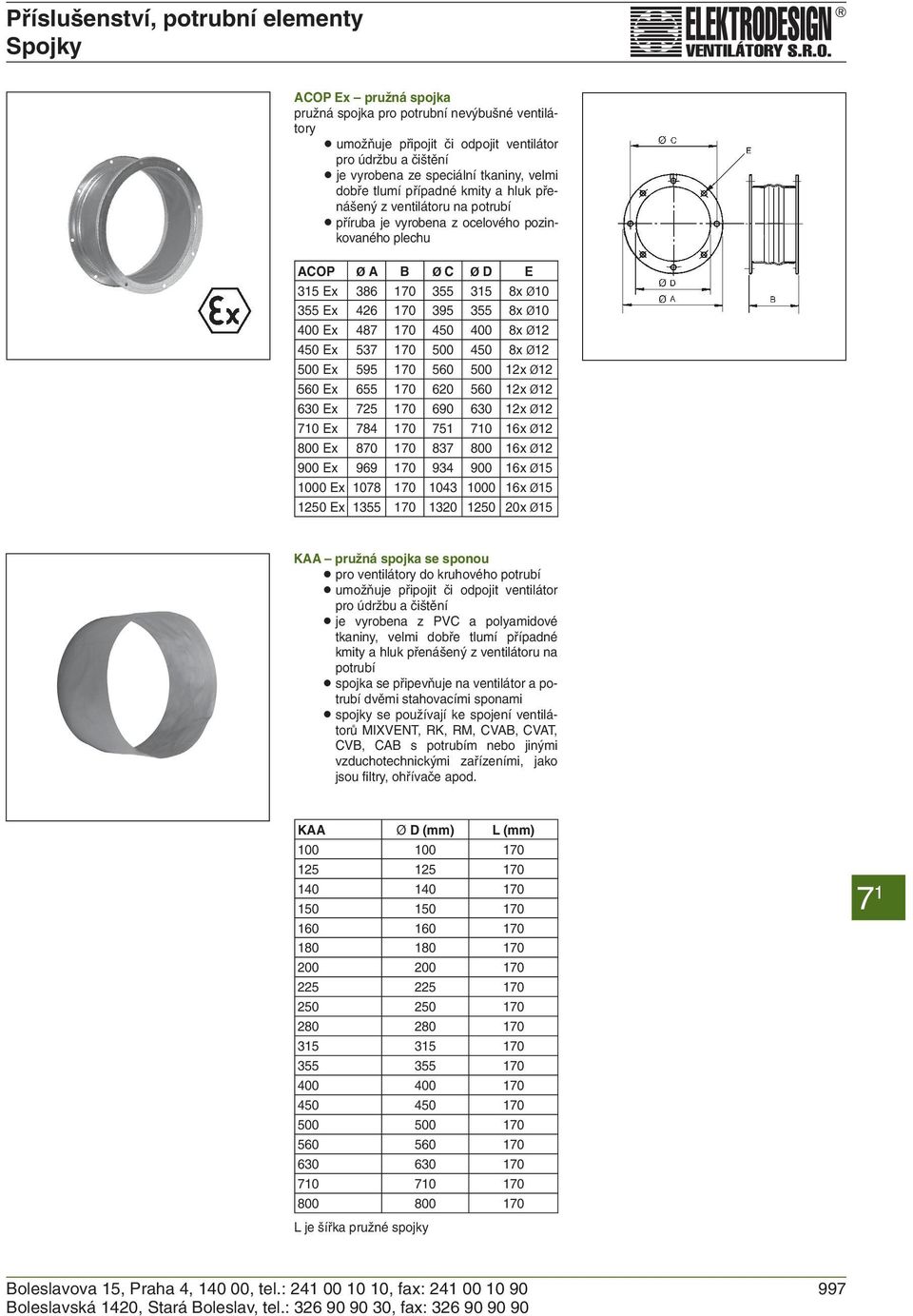

13 Příslušenství, potrubní elementy Spojky ACOP Ex pružná spojka pružná spojka pro potrubní nevýbušné ventilátory umožňuje připojit či odpojit ventilátor pro údržbu a čištění je vyrobena ze speciální tkaniny, velmi dobře tlumí případné kmity a hluk přenášený z ventilátoru na potrubí příruba je vyrobena z ocelového pozinkovaného plechu ACOP Ø A B Ø C Ø D E 315 Ex x Ø Ex x Ø Ex x Ø Ex x Ø Ex x Ø Ex x Ø Ex x Ø Ex x Ø Ex x Ø Ex x Ø Ex x Ø Ex x Ø15 KAA pružná spojka se sponou pro ventilátory do kruhového potrubí umožňuje připojit či odpojit ventilátor pro údržbu a čištění je vyrobena z PVC a polyamidové tkaniny, velmi dobře tlumí případné kmity a hluk přenášený z ventilátoru na potrubí spojka se připevňuje na ventilátor a potrubí dvěmi stahovacími sponami spojky se používají ke spojení ventilátorů MIXVENT, RK, RM, CVAB, CVAT, CVB, CAB s potrubím nebo jinými vzduchotechnickými zařízeními, jako jsou filtry, ohřívače apod. KAA Ø D (mm) L (mm) L je šířka pružné spojky Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

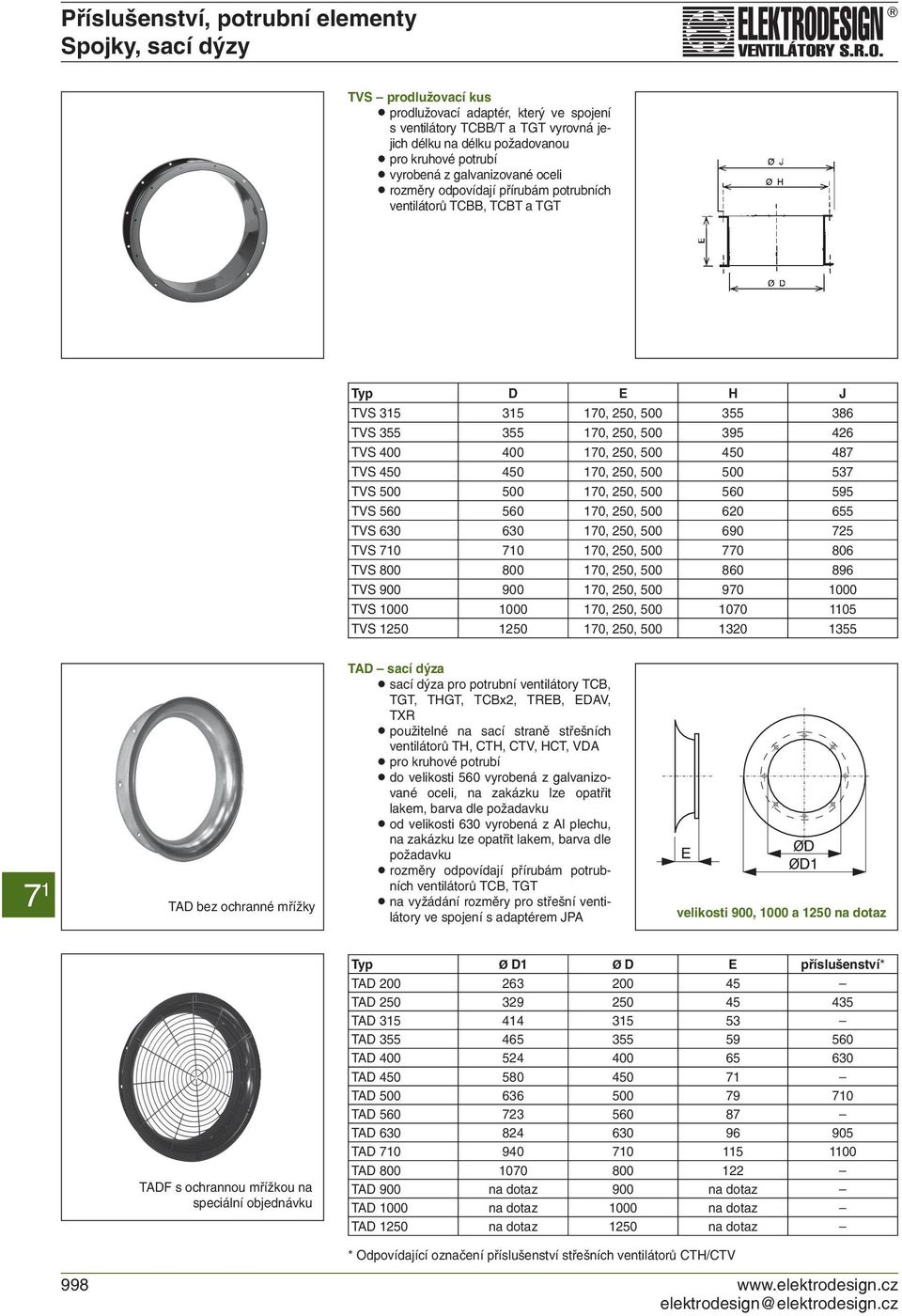

14 Příslušenství, potrubní elementy Spojky, sací dýzy TVS prodlužovací kus prodlužovací adaptér, který ve spojení s ventilátory TCBB/T a TGT vyrovná jejich délku na délku požadovanou pro kruhové potrubí vyrobená z galvanizované oceli rozměry odpovídají přírubám potrubních ventilátorů TCBB, TCBT a TGT Typ D E H J TVS , 250, TVS , 250, TVS , 250, TVS , 250, TVS , 250, TVS , 250, TVS , 250, TVS , 250, TVS , 250, TVS , 250, TVS , 250, TVS , 250, TAD bez ochranné mřížky TAD sací dýza sací dýza pro potrubní ventilátory TCB, TGT, THGT, TCBx2, TREB, EDAV, TXR použitelné na sací straně střešních ventilátorů TH, CTH, CTV, HCT, VDA pro kruhové potrubí do velikosti 560 vyrobená z galvanizované oceli, na zakázku lze opatřit lakem, barva dle požadavku od velikosti 630 vyrobená z Al plechu, na zakázku lze opatřit lakem, barva dle požadavku rozměry odpovídají přírubám potrubních ventilátorů TCB, TGT na vyžádání rozměry pro střešní ventilátory ve spojení s adaptérem JPA velikosti 900, 1000 a 1250 na dotaz TADF s ochrannou mřížkou na speciální objednávku Typ Ø D1 Ø D E příslušenství* TAD TAD TAD TAD TAD TAD TAD TAD TAD TAD TAD TAD 900 na dotaz 900 na dotaz TAD 1000 na dotaz 1000 na dotaz TAD 1250 na dotaz 1250 na dotaz * Odpovídající označení příslušenství střešních ventilátorů CTH/CTV elektrodesign@elektrodesign.cz

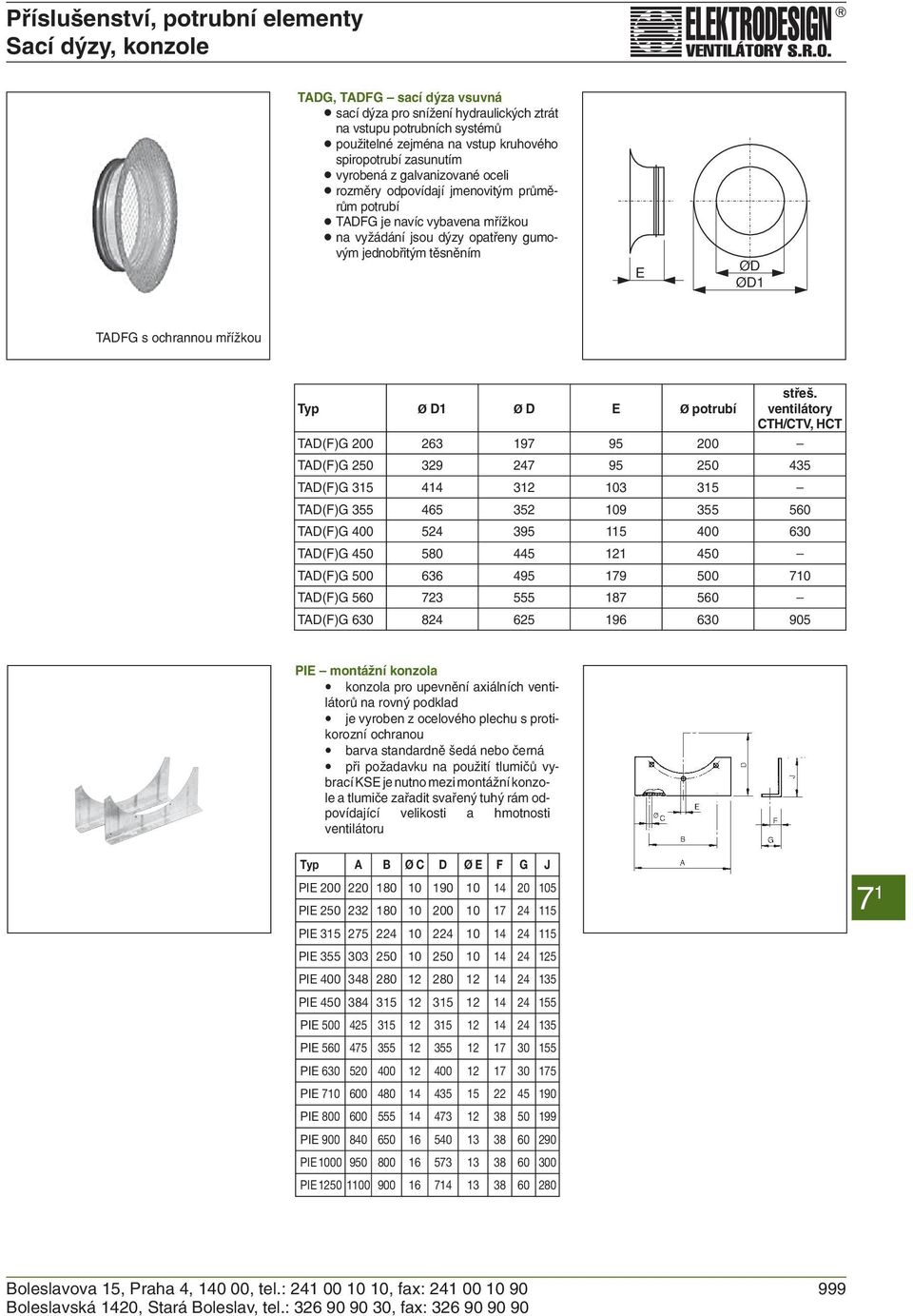

15 Příslušenství, potrubní elementy Sací dýzy, konzole TADG, TADFG sací dýza vsuvná sací dýza pro snížení hydraulických ztrát na vstupu potrubních systémů použitelné zejména na vstup kruhového spiropotrubí zasunutím vyrobená z galvanizované oceli rozměry odpovídají jmenovitým průměrům potrubí TADFG je navíc vybavena mřížkou na vyžádání jsou dýzy opatřeny gumovým jednobřitým těsněním Ø Ø TADFG s ochrannou mřížkou Typ Ø D1 Ø D E Ø potrubí střeš. ventilátory CTH/CTV, HCT TAD(F)G TAD(F)G TAD(F)G TAD(F)G TAD(F)G TAD(F)G TAD(F)G TAD(F)G TAD(F)G PIE montážní konzola konzola pro upevnění axiálních ventilátorů na rovný podklad je vyroben z ocelového plechu s protikorozní ochranou barva standardně šedá nebo černá při požadavku na použití tlumičů vybrací KSE je nutno mezi montážní konzole a tlumiče zařadit svařený tuhý rám odpovídající velikosti a hmotnosti ventilátoru Typ A B Ø C D Ø E F G J PIE PIE PIE PIE PIE PIE PIE PIE PIE PIE PIE PIE PIE PIE Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

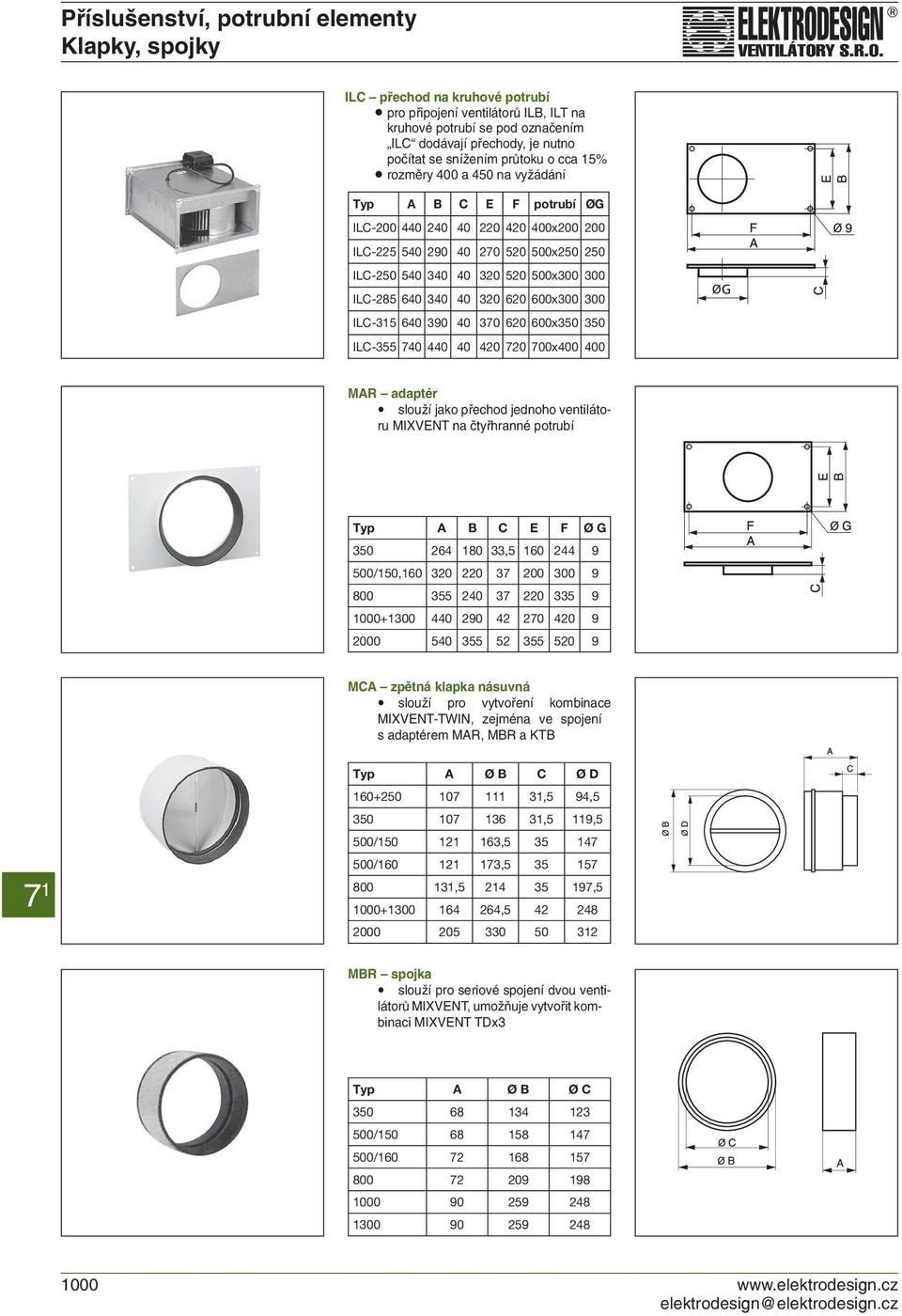

16 Příslušenství, potrubní elementy Klapky, spojky ILC přechod na kruhové potrubí pro připojení ventilátorů ILB, ILT na kruhové potrubí se pod označením ILC dodávají přechody, je nutno počítat se snížením průtoku o cca 15% rozměry 400 a 450 na vyžádání Typ A B C E F potrubí ØG ILC x ILC x ILC x ILC x ILC x ILC x G MAR adaptér slouží jako přechod jednoho ventilátoru MIXVENT na čtyřhranné potrubí Typ A B C E F Ø G , /150, MCA zpětná klapka násuvná slouží pro vytvoření kombinace MIXVENT-TWIN, zejména ve spojení s adaptérem MAR, MBR a KTB Typ A Ø B C Ø D ,5 94, ,5 119,5 500/ , / , , , , MBR spojka slouží pro seriové spojení dvou ventilátorů MIXVENT, umožňuje vytvořit kombinaci MIXVENT TDx3 Typ A Ø B Ø C / / elektrodesign@elektrodesign.cz

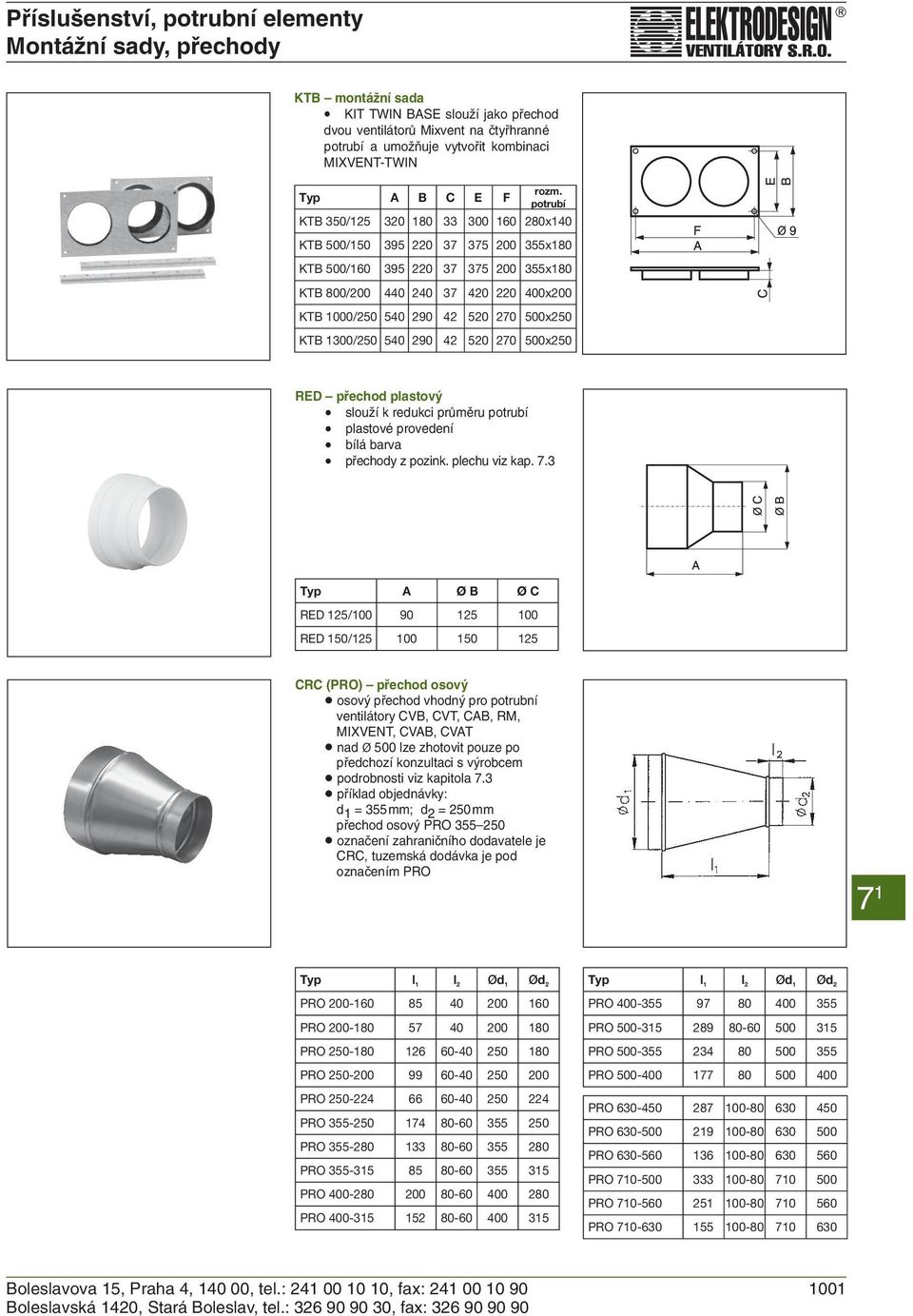

17 Příslušenství, potrubní elementy Montážní sady, přechody KTB montážní sada KIT TWIN BASE slouží jako přechod dvou ventilátorů Mixvent na čtyřhranné potrubí a umožňuje vytvořit kombinaci MIXVENT-TWIN rozm. Typ A B C E F potrubí KTB 350/ x140 KTB 500/ x180 KTB 500/ x180 KTB 800/ x200 KTB 1000/ x250 KTB 1300/ x250 RED přechod plastový slouží k redukci průměru potrubí plastové provedení bílá barva přechody z pozink. plechu viz kap. 7.3 Typ A Ø B Ø C RED 125/ RED 150/ CRC (PRO) přechod osový osový přechod vhodný pro potrubní ventilátory CVB, CVT, CAB, RM, MIXVENT, CVAB, CVAT nad Ø 500 lze zhotovit pouze po předchozí konzultaci s výrobcem podrobnosti viz kapitola 7.3 příklad objednávky: d 1 = 355 mm; d 2 = 250 mm přechod osový PRO označení zahraničního dodavatele je CRC, tuzemská dodávka je pod označením PRO Typ l 1 l 2 Ød 1 Ød 2 PRO PRO PRO PRO PRO PRO PRO PRO PRO PRO Typ l 1 l 2 Ød 1 Ød 2 PRO PRO PRO PRO PRO PRO PRO PRO PRO PRO Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

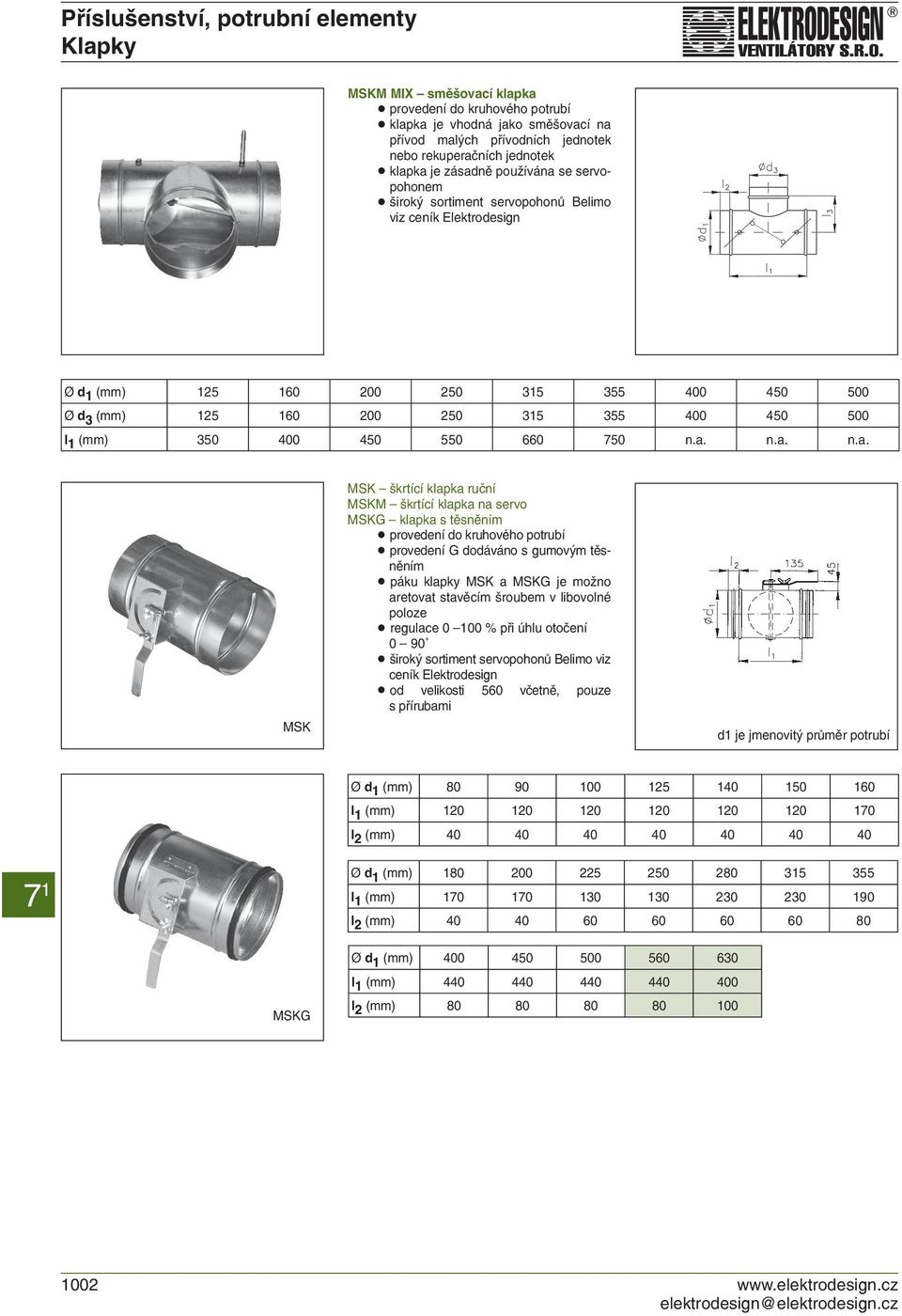

18 Příslušenství, potrubní elementy Klapky MSKM MIX směšovací klapka provedení do kruhového potrubí klapka je vhodná jako směšovací na přívod malých přívodních jednotek nebo rekuperačních jednotek klapka je zásadně používána se servopohonem široký sortiment servopohonů Belimo viz ceník Elektrodesign Ø d 1 (mm) Ø d 3 (mm) l 1 (mm) n.a. n.a. n.a. MSK MSK škrtící klapka ruční MSKM škrtící klapka na servo MSKG klapka s těsněním provedení do kruhového potrubí provedení G dodáváno s gumovým těsněním páku klapky MSK a MSKG je možno aretovat stavěcím šroubem v libovolné poloze regulace % při úhlu otočení 0 90 široký sortiment servopohonů Belimo viz ceník Elektrodesign od velikosti 560 včetně, pouze s přírubami d1 je jmenovitý průměr potrubí Ø d 1 (mm) l 1 (mm) l 2 (mm) Ø d 1 (mm) l 1 (mm) l 2 (mm) MSKG Ø d 1 (mm) l 1 (mm) l 2 (mm) elektrodesign@elektrodesign.cz

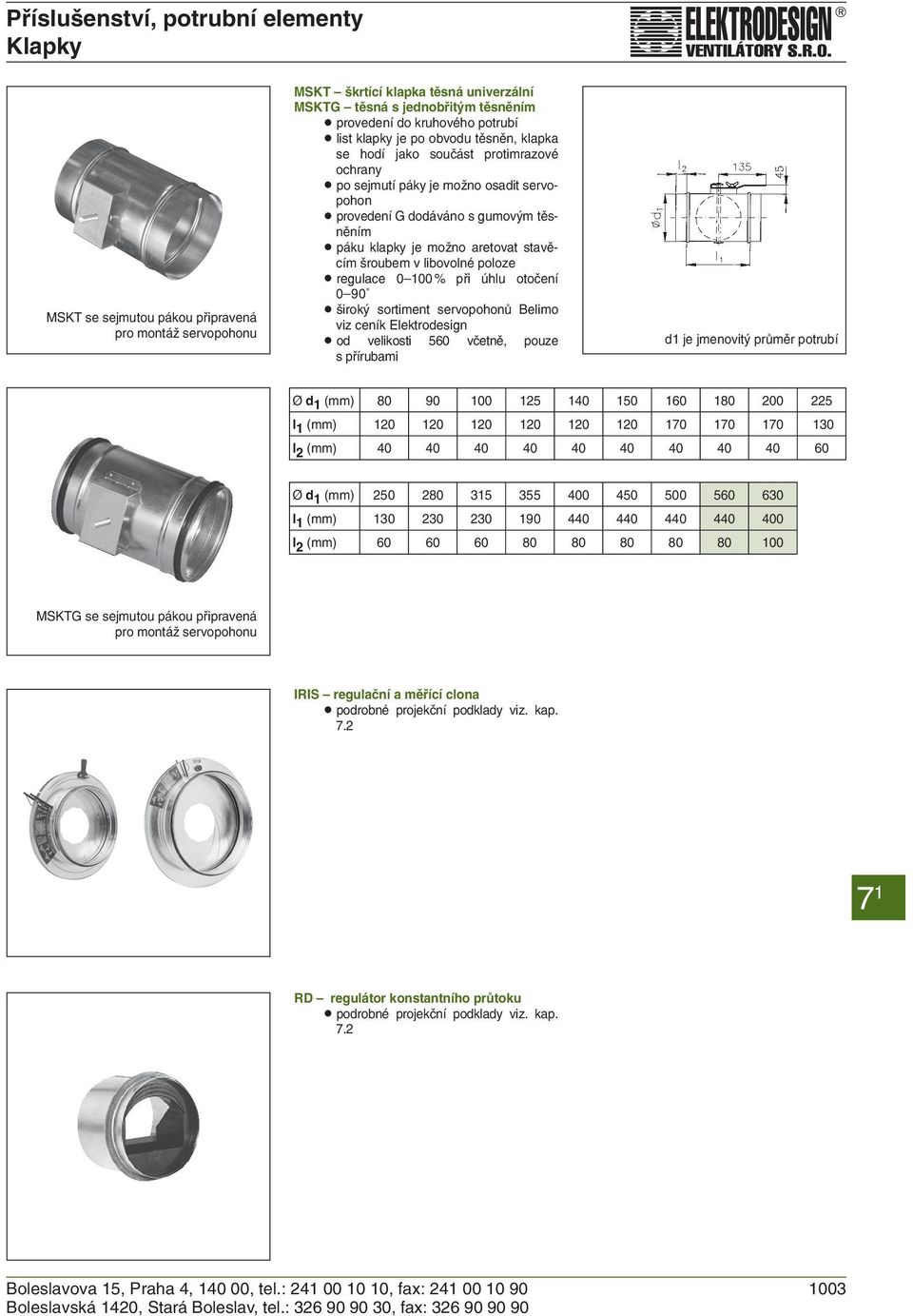

19 Příslušenství, potrubní elementy Klapky MSKT se sejmutou pákou připravená pro montáž servopohonu MSKT škrtící klapka těsná univerzální MSKTG těsná s jednobřitým těsněním provedení do kruhového potrubí list klapky je po obvodu těsněn, klapka se hodí jako součást protimrazové ochrany po sejmutí páky je možno osadit servopohon provedení G dodáváno s gumovým těsněním páku klapky je možno aretovat stavěcím šroubem v libovolné poloze regulace % při úhlu otočení 0 90 široký sortiment servopohonů Belimo viz ceník Elektrodesign od velikosti 560 včetně, pouze s přírubami d1 je jmenovitý průměr potrubí Ø d 1 (mm) l 1 (mm) l 2 (mm) Ø d 1 (mm) l 1 (mm) l 2 (mm) MSKTG se sejmutou pákou připravená pro montáž servopohonu IRIS regulační a měřící clona podrobné projekční podklady viz. kap. 7.2 RD regulátor konstantního průtoku podrobné projekční podklady viz. kap. 7.2 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

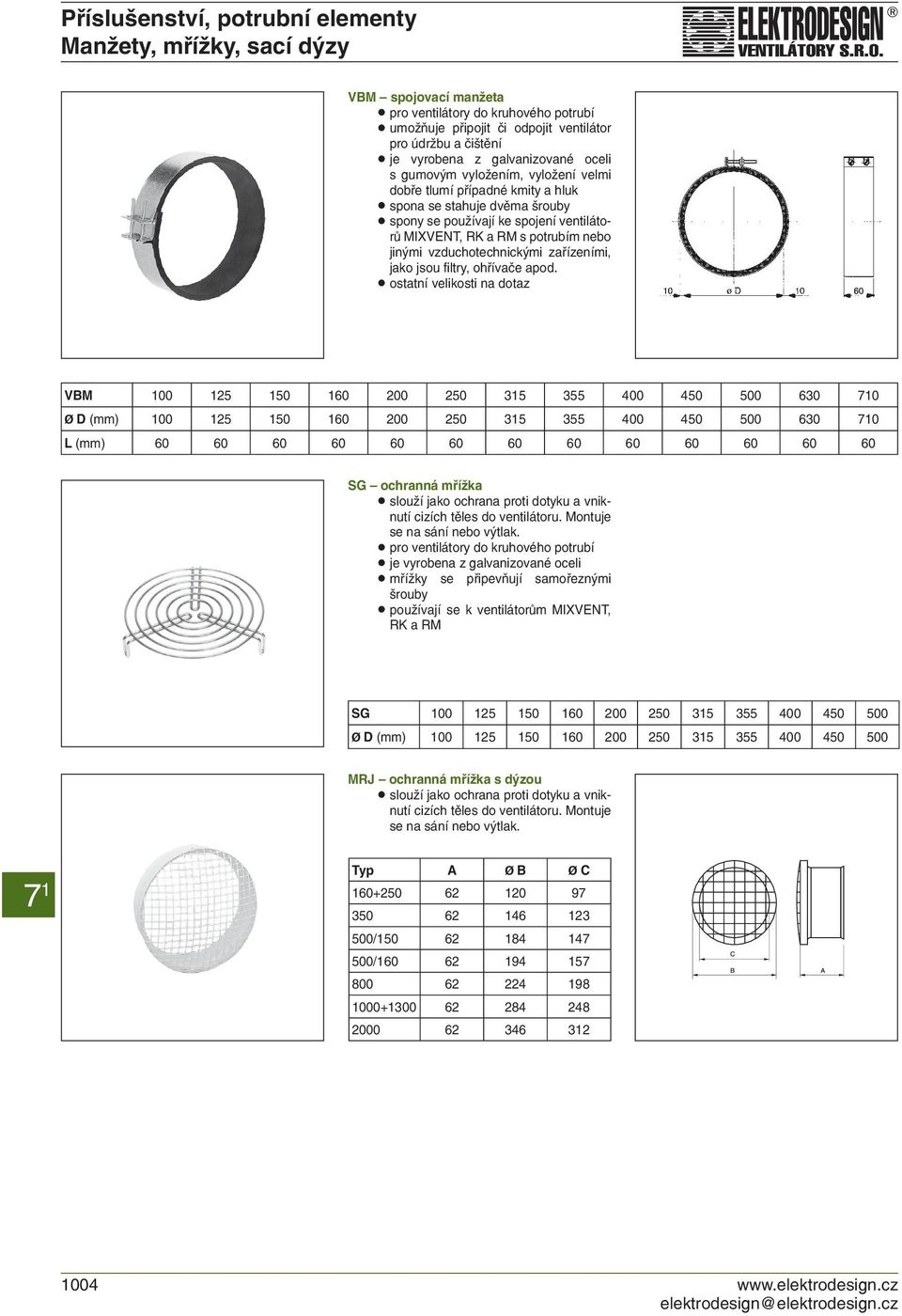

20 Příslušenství, potrubní elementy Manžety, mřížky, sací dýzy VBM spojovací manžeta pro ventilátory do kruhového potrubí umožňuje připojit či odpojit ventilátor pro údržbu a čištění je vyrobena z galvanizované oceli s gumový m vyložením, vyložení velmi dobře tlumí případné kmity a hluk spona se stahuje dvěma šrouby spony se používají ke spojení ventilátorů MIXVENT, RK a RM s potrubím nebo jinými vzduchotechnickými zařízeními, jako jsou filtry, ohřívače apod. ostatní velikosti na dotaz VBM Ø D (mm) L (mm) SG ochranná mřížka slouží jako ochrana proti dotyku a vniknutí cizích těles do ventilátoru. Montuje se na sání nebo výtlak. pro ventilátory do kruhového potrubí je vyrobena z galvanizované oceli mřížky se připevňují samořeznými šrouby používají se k ventilátorům MIXVENT, RK a RM SG Ø D (mm) MRJ ochranná mřížka s dýzou slouží jako ochrana proti dotyku a vniknutí cizích těles do ventilátoru. Montuje se na sání nebo výtlak. Typ A Ø B Ø C / / elektrodesign@elektrodesign.cz

21 Příslušenství, potrubní elementy Klapky, spojky IAE IBR IAE IAE pružná spojka spojky slouží k připojení potrubí ke kanálový m ventilátorům ILB a ILT zabraňují přenosu chvění na vzduchovody vhodné pro sestavné jednotky DIRECT AIR IBR volná příruba volné příruby usnadňují úpravu potrubí přímo na místě montáže vhodné pro sestavné jednotky DIRECT AIR Typ pro typ volná rozměr [mm] hmotnost [kg] ventilátoru příruba potrubí ILB/ILT A B C D IBR IAE IAE 200 IBR x ,80 2,30 IAE 225 IBR x ,90 2,80 IAE 250 IBR x ,00 2,90 IAE 285 IBR x ,10 3,20 IAE 315 IBR x ,10 3,40 IAE 355 IBR x ,20 3,70 IAE 400 IBR x ,50 4,50 IAE 450 IBR x ,70 5, IJK univerzální regulační klapka slouží k regulování soustavy po sejmutí ruční regulační páky s aretační maticí polohy je připravena pro servopohon vhodné pro sestavné jednotky DIRECT AIR Typ pro typ vent. [mm] hmotnost rozměr potrubí ILB/ILT A B C D [kg] IJK 200/ x ,00 IJK 225/ x ,00 IJK 250/ x ,00 IJK 285/ x ,00 IJK 315/ x ,20 IJK 355/ x ,00 IJK 400/ x ,70 IJK 450/ x ,50 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

22 Příslušenství, potrubní elementy Filtry, filtrační kazety MFL filtrační kazeta EU 3 (nebo G4) pro kruhové potrubí obsahuje standardní filtr EU 3 (G4) je vyrobena z galvanizované oceli s gumový m těsněním pro připojení na potrubí po uvolnění zámků na víku lze vyjmout rám s filtrem MFR náhradní filtrační vložka Typ filtru náhr. filtr Ø A B C D E MFL MFR MFL MFR MFL -150/160 MFR / MFL MFR MFL MFR MFL MFR MFL - 355/400 MFR / MFL MFR MFL/F filtrační kazeta G3, F5, F7 pro kruhové potrubí dodává se bez filtrační vložky je určena pro kapsový filtr MFR G3, F5 nebo F7 kazeta je opatřena speciálně provedeným víkem se zámky a přítlakem pro zajištění těsnosti je vyrobena z galvanizované oceli s gumový m těsněním pro připojení na potrubí po uvolnění zámků na víku lze vyjmout rám s filtrem MFR náhradní filtrační vložka Typ filtru filtrační vložka Ø A B C D E MFL - 100/3 (5) MFR 100/3 (5) MFL - 125/3 (5) MFR 125/3 (5) MFL -150/160/3 (5) MFR 160/3 (5) 150/ MFL - 200/3 (5) MFR 200/3 (5) MFL - 250/3 (5) MFR 250/3 (5) MFL - 315/3 (5) MFR 315/3 (5) MFL - 355/400/3 (5) MFR 400/3 (5) 355/ MFL - 500/3 (5) MFR 500/3 (5) 500 na dotaz na dotaz na dotaz na dotaz G3 F5 F elektrodesign@elektrodesign.cz

23 Příslušenství, potrubní elementy Filtry, filtrační kazety IFL kapsový filtr EU 5 filtrační kazeta pro čtyřhranné potrubí je standardně určena pro kapsový filtr F5, filtr je nutno objednat samostatně, možno dodat i filtr F7 dodává se bez filtrační vložky kazeta je vyrobena z galvanizované oceli, filtr se vyjímá dvířky, nutno pamatovat na volný prostor pro otevření dvířek a výměnu filtru na skříni mohou být osazeny odběry pro diferenciální tlakový senzor, kterým lze indikovat zanesení filtru IFR náhradní filtrační vložka Typ pro typ vent. [mm] hmotnost potrubí ŠxV ILB/ILT A B C D [kg] IFL 200/ x ,8 IFL 225/ x ,2 IFL 250/ x ,8 IFL 285/ x ,5 IFL 315/ x ,0 IFL 355/ x ,0 IFL 400/ x ,0 IFL 450/ x ,9 IFLK krátký deskový filtr G4 filtrační kazeta pro čtyřhranné potrubí je standardně vybavena deskovým filtrem G4, filtr je součástí kazety kazeta je vyrobena z galvanizované oceli, filtr se vyjímá dvířky, nutno pamatovat na volný prostor pro otevření dvířek a výměnu filtru na skříni mohou být osazeny odběry pro diferenciální tlakový senzor, kterým lze indikovat zanesení filtru IFRK náhradní filtrační vložka vhodné pro sestavné jednotky DIRECT AIR Typ pro typ vent. [mm] potrubí ŠxV ILB/ILT A B C D IFLK 200/ x IFLK 225/ x IFLK 250/ x IFLK 285/ x IFLK 315/ x IFLK 355/ x IFLK 400/ x IFLK 450/ x Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

24 Příslušenství, potrubní elementy MBE...R elektrické ohřívače s regulací Upozornění: z bezpečnostních důvodů nesmí být ohřívač montován s revizním víkem směrem dolů 150 p(pa) T (K) MBE MBE- 125 / MBE-160 MBE-200 / MBE-250 MBE-315 / MBE m/s m 3 /h 400 W 1200 W 2100 W 5000 W 9000 W 6000 W W tlaková ztráta teplotní přírůstek MBE..R elektrický ohřívač pro kruhové potrubí s regulací výkonu skříň z galvanizovaného plechu, skříň obsahuje svorkovnici a vnitřní instalaci, dále regulátor topného výkonu včetně chladiče výkonového prvku topné tyče jsou z nerezavějící oceli je vybaven dvěma termostaty, jeden je pracovní (60 C), druhý bezpečnostní (bezpečnostní vypíná při 120 C) tlačítko resetu bezpečnostního termostatu je umístěno na skříni, při montáži je nutno umístit ohřívač s ohledem na revizní činnost minimální rychlost vzduchu v ohřívači je 1,5 m/s plynulá regulace se provádí přivedením regulačního napětí s rozsahem 0 10 V v závislosti na regulační odchylce regulátor je konstruován na spolupráci s regulační jednotkou UNIREG, případně s kompletní regulací RS-MINI spol. Elektrodesign Technické parametry řídicí napětí 0 až 10 V DC odebíraný proud při řídicím napětí 10 V do 10 ma rozsah řídicího napětí pro % výkonu ohřívače je cca 1,9 až 9,6 V perioda spínání ohřívače cca 20 s provozní teplota na chladičích (při teplotě okolí 40 C) je do 85 C maximální teplota na chladičích s elektronickým omezením při nedostatečném chlazení je do 100 C tepelná ztráta na chladičích (bližší údaje na vyžádání) max. 0,6 % výkonu ohřívače Typ vhodné pro ventilátory příkon MIXVENT TD RM, CVAT [W] napětí min. průtok [V] [m 3 /h] hmot. [kg] regulátor MBE-100/0,4 R 250/ / ,0 UNIREG MBE-125/1,2 R 350/ / ,5 UNIREG MBE-160/2,1 R 500/ / ,0 UNIREG MBE-200/5,0 R 800/ / ,8 UNIREG MBE-250/6,0 R / / ,6 UNIREG MBE-315/6,0 R 2000/ / ,2 UNIREG MBE-315/9,0 R na zakázku / UNIREG MBE-355/9,0 R na zakázku / UNIREG MBE-400/9,0 R na zakázku / UNIREG MBE-500/9,0 R na zakázku / UNIREG řídicí obvod je galvanicky oddělen od sí ového napětí, zachovává podmínky pro obvody SELV pro řídicí systémy, které nemohou dodat řídicí napětí s proudem 10 ma, je k dispozici převodník PS-21 krytí je IP 43 montují se za ventilátor ve směru průtoku vzduchu, mezi ventilátor a ohřívač je nutno vložit cca 1m potrubí mimo standardní řadu výkonů jsou dispozici následující provedení: MBE-125 R 0,4/0,8 kw MBE-160 R 0,7/1,4 kw MBE-200 R 2/3/4 kw MBE-250 R 2/3/4/5/9 kw MBE-315 R 3/12 kw MBE-355 R 6/12/15 kw MBE-400 R 6/12/15 kw MBE-500 R 6/12/15 kw! při vypnutí ventilátorů smějí klapky v systému zavřít až po dochlazení tyčí, v opačném případě hrozí poškození ohřívače a ostatního zařízení elektrodesign@elektrodesign.cz

25 Příslušenství, potrubní elementy MBE...R elektrické ohřívače s regulací Transport, montáž a údržba Doporučujeme skladovat a dopravovat ohřívače v přepravním obalu (nejlépe až na místo montáže) a tím zabránit jejich poškození. Po vyjmutí přístroje z přepravního kartonu přezkoušejte jeho neporušenost a funkčnost. Při instalaci ohřívače musí být splněny podmínky ČSN Při návrhu umístění ohřívače ve vzduchotechnickém zařízení doporučujeme dodržovat následující zásady: Před ohřívač je nutné namontovat filtr vzduchu. Pokud není použit filtr, hrozí nebezpečí znečistění topných tyčí a následně jejich zničení v důsledku nedostatečného ochlazování. Postupné zanášení filtru snižuje průtok vzduchu. Je proto vhodné, sledovat stav filtru pomocí snímače diferenčního tlaku a tak včas signalizovat potřebnou výměnu filtrační vložky. Tuto funkci je možno zajistit prostřednictvím diferenčního snímače tlaku DTS604. Filtr nesmí být umístěn bezprostředně před ohřívačem. Před a za ohřívač doporučujeme vložit potrubí o délce minimálně 1 m. Pláš ohřívače musí být umístěn v bezpečné vzdálenosti od hořlavých a zápalných materiálů (min. 5 cm). Umístění ohřívače musí umožňovat dobré chlazení vnějšího pláště. V okolí chladičů musí být volný prostor alespoň 15 cm ve všech směrech. Je nutné umožnit volné proudění vzduchu nutného pro odvod ztrátového tepla. Chladiče je nepřípustné jakkoli zakrývat, izolovat, přetírat barvou nebo jiným způsobem omezovat přestup tepla do okolí. Žebra chladičů nesmí směřovat směrem dolů! Ohřívač musí být umístěn tak, aby byl zachován snadný kontrolní, revizní a servisní přístup a zejména přístup k tlačítku tepelné pojistky (RESET). Ohřívač nesmí být umístěn svorkovnicí dolů. Ohřívač je nutno montovat vždy za ventilátor ve směru proudění vzduchu. Předepsaný směr proudění vzduchu ohřívačem je vyznačen šipkou na svorkovnicové skříni. Provoz ohřívače musí být blokován, pokud z jakéhokoliv důvodu neběží přívodní ventilátor a ohřívačem neproudí vzduch. Při vypínání zařízení se musí nejdříve vypnout elektrický ohřívač a s časovým odstupem dostatečným na vychlazení ohřívače lze uzavřít klapky a zastavit ventilátor. V elektrickém ohřívači by neměla klesnout rychlost proudění vzduchu pod 1,5 m/s. Je-li vzduchový výkon ventilátoru regulován změnou otáček, je nutné zajistit blokování otáček tak, aby rychlost vzduchu neklesla pod limitní hodnotu. Elektrické ohřívače jsou určeny pro prostředí kde teplota okolí i ohřívaného (přiváděného) vzduchu leží v rozsahu -25 C až +40 C. Ohřívače jsou vhodné pro použití vnitřní, případně venkovní pod přístřeškem. Jsou určeny pro ohřev vzduchu bez pevných, vláknitých, lepivých, agresivních, hořlavých, případně výbušných příměsí. Vzduch nesmí obsahovat chemické látky, které způsobují korozi hliníku, mědi a zinku, případně narušují plasty. Ohřívače mohou pracovat v libovolné poloze s omezeními uvedenými výše. Doporučujeme montáž ve vodorovné poloze. Regulace výkonu ohřívačů se provádí řídicím systémem nebo vhodným regulátorem (např. UniREG) s výstupem řídicího napětí 0 10 V (viz též parametry regulátoru výkonu výše). Ohřívače je rovněž možno regulovat řídící jednotkou EDV. Řídící jednotku je možno dodat na zakázku pro konkrétní vzduchotechnickou sestavu. Jednotka zajiš uje mimo regulace i všechny výše uvedené ochranné funkce. POZOR! Při jakékoli manipulaci s ohřívačem je nutné spolehlivě odpojit jeho napájení (jističem event. hlavním vypínačem v napájecím rozvaděči) a zajistit proti neočekávanému zapnutí! Ověření funkce Doporučenými pomůckami pro zprovoznění ohřívače jsou stejnosměrný voltmetr a střídavý kleš ový ampérmetr. Spus te vzduchotechnickou jednotku a připojte napájecí napětí k ohřívači. Při řídicím napětí 0 V nesmí ohřívač odebírat žádný proud. Je-li řídicí napětí 10 V, musí ohřívač ve všech napájecích fázích odebírat stálý proud odpovídající výkonu ohřívače. V rozsahu řídicího napětí přibližně 2 9,5 V je ohřívač sepnut vždy pouze na část regulační periody, která je přibližně 20 s. Na desce plošných spojů je kontrolka, která signalizuje sepnutý stav ohřívače. Pokud je ohřívač zprovozňován s regulátorem UniREG, dosáhne se řídicího napětí 0 V nastavením požadované teploty (SETPOINT) na 0 C, napětí 10 V nastavením na 30 C. Řídicí napětí na výstupu UniREG se mění postupně! Reakce regulátoru rovněž závisí na aktuálních teplotách na teplotních čidlech. Údržba POZOR! Při jakékoli manipulaci s ohřívačem je nutné spolehlivě odpojit jeho napájení (jističem event. hlavním vypínačem v napájecím rozvaděči) a zajistit proti neočekávanému zapnutí! Při údržbě se provede kontrola dotažení svorek, vyčištění prostoru svorkovnice ohřívače a chladičů od prachu a nečistot, sleduje se, zda některé komponenty nenesou známky nadměrného oteplování, zatékání vody, mechanického či jiného poškození, ověří se funkce regulátoru výkonu tak, jak je uvedeno výše. Zvýšenou pozornost je třeba věnovat zabezpečovacím obvodům, zvláště tepelné ochraně ohřívače včetně správné reakce řídicího systému nebo napájecího rozvaděče. Nalezené závady je potřeba neprodleně odstranit. Tyto kontroly se provádějí alespoň 1x ročně (nebo podle místních podmínek častěji) pověřenou odbornou servisní firmou. Elektrická instalace a bezpečnost Při jakékoliv revizní či servisní činnosti je nutno ohřívač odpojit od elektrické sítě. Připojení a uzemnění elektrického zařízení musí vyhovovat zejména ČSN , ČSN (čl. 33 ) zrušena, náhradu neznám, ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací dle a vyhlášky ČÚPB a ČBÚ o odborné způsobilosti v elektrotechnice č. 50/1978 Sb s dodržením ČSN EN a Zásah do elektroinstalace může provést pouze odborná firma s povinností vystavit na zařízení výchozí revizní zprávu. Ohřívač smí být připojen pouze na obvod se samostatným jištěním. Musí být zapojen pracovní i bezpečnostní termostat. Ohřívače mají krytí IP 43. Před uvedením ventilátoru do provozu musí být provedena na zařízení výchozí revize elektrického zařízení dle ČSN Po dobu provozování je provozovatel povinen provádět pravidelné revize elektrického zařízení ve lhůtách dle ČSN Odstranění, přemostění nebo odpojení bezpečnostních zařízení, bezpečnostních funkcí a ochranných zařízení je zakázáno! Jakýkoli zásah do vnitřního zapojení ohřívače je zakázaný! vzduch vzduch 230 (400) V MBE...R 230 (400) V MBE...R 230 (400) V EO EO RS-mini 24V 0 10V DC UNIREG 24V TGBK TGBR blokové schema ovládání z UNIREG 0 10V DC TGBK RC ovladač blokové schema ovládání z RS-mini Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

26 Příslušenství, potrubní elementy MBE elektrické ohřívače Upozornění: z bezpečnostních důvodů nesmí být ohřívač montován s revizním víkem směrem dolů tlaková ztráta teplotní přírůstek MBE elektrický ohřívač pro kruhové potrubí má skříň z galvanizovaného nebo lakovaného plechu, skříň obsahuje svorkovnici a vnitřní instalaci topné tyče jsou z nerezavějící oceli je vybaven dvěma termostaty, jeden je pracovní (60 C), druhý bezpečnostní (bezpečnostní vypíná při 120 C) tlačítko resetu bezpečnostního termostatu je umístěno na skříni, při montáži je nutno umístit ohřívač s ohledem na revizní činnost minimální rychlost vzduchu v ohřívači je 1,5 m/s plynulá regulace se provádí regulátorem REG 230/400 nebo REG 16 krytí je IP 43 montují se za ventilátor ve směru průtoku vzduchu, mezi ventilátor a ohřívač je nutno vložit cca 1m potrubí mimo standardní řadu výkonů jsou dispozici následující provedení: Typ vhodné pro ventilátory příkon MIXVENT TD RM, CVAT [W] napětí min. průtok schema [V] [m 3 /h] kapit. regulátor MBE-100/0,4 250/ / REG 230/400 MBE-125/1,2 350/ / REG 230/400 MBE-160/2,1 500/ / REG 230/400 MBE-200/5,0 800/ / REG 230/400 MBE-250/6, / / REG 230/400 MBE-315/6,0 2000/ / REG 230/400 MBE-315/9,0 2000/ / REG 16 MBE-355/9, / REG 16 MBE-400/9, / REG 16 MBE-500/9, / REG 16 MBE-125 R 0,4/0,8 kw MBE-160 R 0,7/1,4 kw MBE-200 R 2/3/4 kw MBE-250 R 2/3/4/5/9 kw MBE-315 R 3/12 kw MBE-355 R 6/12/15 kw MBE-400 R 6/12/15 kw MBE-500 R 6/12/15 kw! při vypnutí ventilátorů smějí klapky v systému zavřít až po dochlazení tyčí, v opačném případě hrozí poškození ohřívače a ostatního zařízení schema zapojení, 230 V, 2x 400 C schema zapojení, 3x 400 V elektrodesign@elektrodesign.cz

27 Příslušenství pro vzduchotechniku IBE elektrické ohřívače! při vypnutí ventilátorů smějí klapky v systému zavřít až po dochlazení tyčí, v opačném případě hrozí poškození ohřívače a ostatního zařízení tlaková ztráta teplotní přírůstek IBE elektrický ohřívač pro čtyřhranné potrubí má skříň z galvanizovaného plechu, skříň obsahuje svorkovnici a vnitřní instalaci topné tyče jsou z nerezavějící oceli je vybaven dvěma kapilárovými termostaty, jeden je pracovní (60 C), druhý bezpečnostní (bezpečnostní vypíná při 120 C) tlačítko resetu bezpečnostního termostatu je umístěno na skříni, při montáži je nutno umístit ohřívač s ohledem na revizní činnost minimální rychlost vzduchu v ohřívači je 1,5 m/s plynulá regulace se provádí regulátorem REG 16 krytí je IP 43 montují se za ventilátor ve směru průtoku vzduchu, mezi ventilátor a ohřívač je nutno vložit cca 1 m potrubí standardní připojení ke hranatému potrubí, rozměry připojení jsou shodné s ventilátory ILB, ILT vhodné pro sestavné jednotky DIRECT AIR mimo standardní řadu výkonů jsou dispozici následující provedení: IBE kw IBE ,1 kw IBE ,1 kw IBE ,5/22,5 kw IBE /22,5 kw IBE /22,5 kw IBE ,6/33,2 kw IBE ,2/66,6 kw Typ vhodné pro ventilátory ILB/ILT příkon [kw] topné sekce min. průtok schema [kw] [m 3 /h] kapitola regulátor IBE-200/9T x REG 16 IBE-225/16,5T ,5 3x5, REG 16 IBE-250/16,5T ,5 3x5, REG 16 IBE-285/20T x6, REG 16+RA* IBE-315/30T ,8+6,8+8,2+8, REG 16+RA* IBE-355/30T ,8+6,8+8,2+8, REG 16+RA* IBE-400/50T x16, REG 16+RAA* IBE-450/50T x16, REG 16+RAA* * Technické podklady na vyžádání, napětí pro všechny typy 3 x 400 V Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

28 Příslušenství pro vzduchotechniku IBW vodní ohřívače IBW vodní ohřívač je určen pro hranaté potrubí ve spojení s jednotkami DIRECT AIR pláš vodního ohřívače je z galvanizovaného plechu lamely jsou hliníkové na měděných trubičkách připojení je kleštinovým přechodem se závitem, který není v dodávce nebo letováním (viz tabulka) ohřívač se montuje cca 1 m za ventilátor pokud je ohřívač instalován před ventilátorem, je nutno zjistit, zda výstupní teplota vzduchu nepřekračuje povolenou pracovní teplotu ventilátoru maximální pracovní tlak je 16 bar maximální provozní teplota 150 C u přívodních jednotek je vždy nutno použít protimrazovou ochranu Unireg 24 TF regulátor ohřívače, k dodání jsou dále směšovací třícestné ventily, servopohony atd. Typ pro typ ventil. ILB/ILT B H I K M Ø N P IBW IBW IBW IBW IBW IBW IBW IBW při montáži je nutno pamatovat na vypouštění teplovodní soustavy a odvzdušnění vhodné pro sestavné jednotky DIRECT AIR Typ pro ventilátory ILT/ILB tepelný výkon vzduchové hodnoty vodní hodnoty hmotnost regulace a příslušenství (viz kapitola 8.3) T průtok tlak. ztráta průtok kw 1 kw 2 kg regulátor trafo čidlo prostor. protimraz. čidlo ochr. K 1 K 2 m 3 /h kpa 1 l/h 1 IBW ,1 5,9 25,9 15, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,6 11,5 45,1 29, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,5 10,2 27,0 16, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,3 18,9 46,5 31, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,8 12,3 27,0 16, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,6 22,3 46,0 30, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,4 15,6 27,8 17, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,0 27,6 46,8 31, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,4 18,2 27,8 17, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,0 32,4 46,9 31, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,2 26,5 31,0 19, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,8 36,5 42,4 26, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,2 40,2 31,9 20, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,5 54,5 43,4 28, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,8 52,7 32,8 21, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A IBW ,7 71,7 44,6 29, , Unireg 24 TF Trafo 60 TG-K TG-R TG-A hodnoty platí pro přívodní vzduch 0 C a pro teplotní spády vody: 1 teplotní spád 80/60 C 2 teplotní spád 60/40 C elektrodesign@elektrodesign.cz
