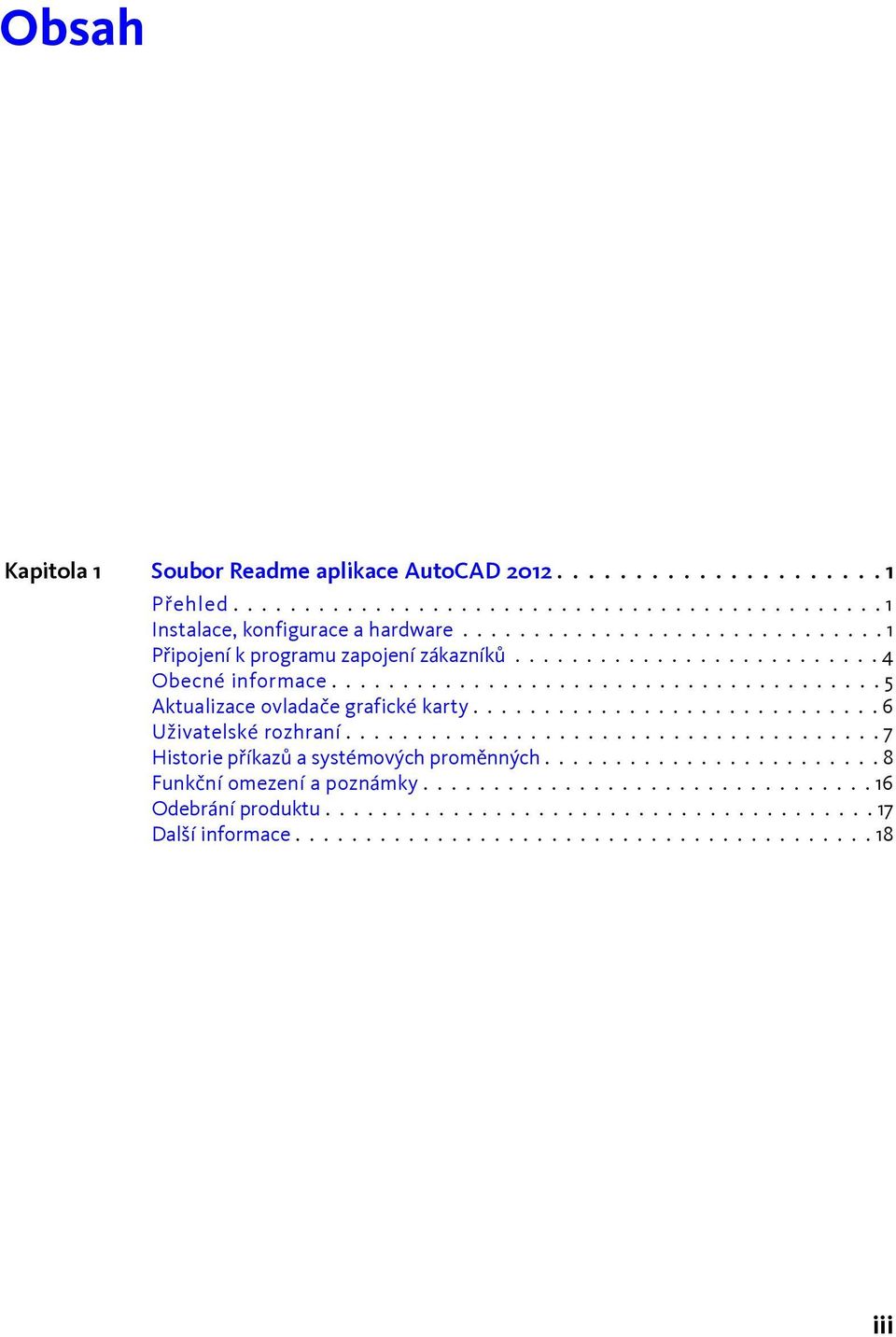

3 Obsah Kapitola 1 Soubor Readme aplikace AutoCAD Přehled Instalace, konfigurace a hardware Připojení k programu zapojení zákazníků Obecné informace Aktualizace ovladače grafické karty Uživatelské rozhraní Historie příkazů a systémových proměnných Funkční omezení a poznámky Odebrání produktu Další informace iii

4 iv

5 Soubor Readme aplikace AutoCAD Přehled Tento soubor Readme obsahuje důležité informace o aplikaci AutoCAD 2012, které nemusí být obsaženy v nápovědě. Informace o všech aktualizovaných pokynech a známých softwarových problémech vyhledáte v online souboru Readme. Instalace, konfigurace a hardware Instalace a konfigurace Před instalací aplikace AutoCAD 2012 ukončete všechny spuštěné aplikace. Duální jednotky CD/DVD ROM Pokud se pokusíte nainstalovat aplikaci AutoCAD 2012 z různých jednotek duální jednotky CD/DVD, instalace se nezdaří. Aby se instalace úspěšně dokončila, musíte používat stále stejnou diskovou jednotku. Visual Basic for Applications (VBA) Microsoft Visual Basic for Applications (VBA) je možné zdarma stáhnout na adrese Společnost Autodesk přechází z technologie VBA na rozhraní.net Framework. Modul VBA je k dispozici pro produkty založené na aplikaci AutoCAD 2012 jako nepodporovaná funkce. V budoucích verzích aplikace AutoCAD nebude k dispozici. Společnosti Autodesk bude poskytovat dokumentaci a další pomoc, aby zákazníkům a vývojářům usnadnila migraci z technologie VBA na rozhraní.net Framework. 1

6 Instalace modulu VBA pro aplikaci AutoCAD Zavřete všechny programy. 2 Navštivte stránku a na základě vašeho operačního systému stáhněte samorozbalovací spustitelný soubor (EXE). Pro 32bitové systémy: AutoCAD_2012_VBAEnabler_Win_32bit.exe Pro 64bitové systémy: AutoCAD_2012_VBAEnabler_Win_64bit.exe 3 V Průzkumníku Windows poklepejte na stažený soubor. 4 Soubor rozbalte do umístění podle vlastního výběru nebo použijte výchozí umístění. 5 Postupujte podle pokynů na obrazovce. Instalace ovladače DirectX pomocí nástroje SCCM V počítačích s operačním systémem Microsoft Windows XP nelze provádět přímou instalaci ovladače DirectX pomocí nástroje Microsoft System Center Configuration Manager (SCCM) Před instalací pomocí nástroje SCCM stáhněte a nainstalujte ovladač DirectX 9 z instalačního disku aplikace AutoCAD 2012 do jednoho z následujících adresářů: <kořenový adresář jednotky>\3rdparty\directx Instalace prostředí VC++ Runtime pomocí funkce SCCM si vynutí restart. Instalace prostředí VC++ Runtime pomocí nástroje SCCM 2007 se nezdaří v operačních systémech Microsoft Windows XP. Před instalací pomocí nástroje SCCM stáhněte a nainstalujte prostředí VC SP1 z instalačního disku aplikace AutoCAD 2012 do jednoho z následujících adresářů v závislosti na typu procesoru: <kořenový adresář jednotky>\3rdparty\x86\vcredist\2008 <kořenový adresář jednotky>\3rdparty\x64\vcredist\2008 Vlastní složka v rozmístěních V Průvodci rozmístěním aplikace AutoCAD 2012 můžete na stránce Vyberte instalační složky pro podpůrný obsah určit vlastní složku, do které bude zkopírován podpůrný obsah. Pokud určíte umístění složky, ve které má uživatel podle Řízení přístupu uživatele systému Microsoft Windows Vista oprávnění pouze ke čtení, potom se aplikace AutoCAD může začít chovat nestabilně. Abyste se při vytváření rozmístění pomocí možnosti Vlastní složka tomuto problému vyhnuli, ujistěte se, že máte ve svém počítači se systémem Microsoft Vista oprávnění zapisovat. 2 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

7 Možnost Jedna sdílená složka pro obrazy rozmístění Při používání možnost Jedna sdílená složka vytvořte obraz rozmístění, určete název složky, abyste se vyhnuli vytvoření neplatného obrazu rozmístění. Neponechávejte název složky jako <Cesta ke sdílené složce>. Microsoft.NET Framework 4.0 vyžaduje Součást zpracování obrázků systému Windows Pokud vás instalační program společnosti Autodesk vyzve k instalaci platformy Microsoft.NET Framework 4.0, instalační program platformy.net Framework 4.0 vás může nejprve vyzvat k instalaci Součásti zpracování obrázků systému Windows. K tomu může dojít, pokud nemáte poslední opravy nebo aktualizace Service Pack systému Microsoft Windows. Součást zpracování obrázků systému Windows budete pravděpodobně potřebovat, pokud používáte systém Windows XP SP2 bez některých aktualizací. V případě potřeby jsou instalační programy Součásti zpracování obrázků systému Windows k dispozici v následujících umístěních: Instalační program Součásti zpracování obrázků systému Windows (32bitová verze) Instalační program Součásti zpracování obrázků systému Windows (64bitová verze) Licence Spuštění Správce síťových licencí v systému Microsoft Windows Vista Při spuštění síťové verze aplikace AutoCAD 2012 na pracovní stanici se systémem Microsoft Windows Vista může dojít k chybě licence -15, pokud je správce síťových licencí spuštěn v systému Windows Vista (FLEXlm server verze ). Postupujte následovně Nainstalujte nejnovější aktualizace service pack pro systém Microsoft Windows Vista. Pokud budou chyby přetrvávat, postupujte následovně: V nabídce Start (Windows Vista) klepněte na položky Ovládací panely Centrum síťových připojení a sdílení Spravovat síťová připojení. Pravým tlačítkem klepněte na položku Připojení k místní síti. Klepněte na tlačítko Vlastnosti. Zrušte zaškrtnutí políčka Internet Protocol 6 (TCP/IPv6). Klepněte na tlačítko OK. Licenční soubor FLEXIm je vytvořen ve dvou umístěních. Dialog FLEXlm License Finder se při spuštění aplikace AutoCAD 2012 nemusí zobrazit uživatelům 64bitového systému Windows Vista, kteří nemají oprávnění správce. Informace o licenčním serveru jsou uloženy ve složce HLKM\SOFTWARE\Wow6432Node, která není dostupná pro uživatele bez oprávnění správce. Instalace, konfigurace a hardware 3

8 Problém napravíte tak, že zkopírujete informace o licenčním serveru uložené ve výše uvedeném umístění do složky HKLM\software\FLEXlm License Manager. Hardware Aktualizace ovladače grafické karty V zájmu maximálního výkonu zkontrolujte a aktualizujte ovladač grafické karty. Další informace naleznete v části Aktualizace ovladače grafické karty na straně 6. Aplikace pro vzdálený přístup Je-li aplikace AutoCAD 2012 nakonfigurována k používání hardwarové akcelerace, nedoporučujeme ve spojení s ní používat žádnou aplikaci pro vzdálený přístup. Většina aplikací pro vzdálený přístup nedokáže hardwarovou akceleraci podporovat a následkem toho může docházet k obecnému selhávání a nestabilitě. Pokud potřebujete použít aplikaci pro vzdálený přístup, deaktivujte hardwarovou akceleraci, nebo pomocí přepínače příkazového řádku /NOHARDWARE spusťte aplikaci AutoCAD 2012 v softwarovém režimu. Databáze certifikace hardwaru Nejnovější soubor XML s certifikací hardwaru můžete stáhnout a nainstalovat na adrese Připojení k programu zapojení zákazníků Zveme vás k účasti na řízení směru vývoje návrhového softwaru Autodesk. Zúčastníte-li se programu zapojení zákazníků, budou společnosti Autodesk přeposílány určité informace o tom, jak používáte aplikaci AutoCAD. Jsou to například informace o tom, jaké funkce nejvíce využíváte, s jakými problémy se setkáváte, a další informace užitečné pro budoucí směřování produktu. Další informace získáte kliknutím na následující odkazy. Další informace o programu zapojení zákazníků společnosti Autodesk: Přečtěte si Zásady ochrany osobních údajů společnosti Autodesk: Pokud se připojíte, budete moci zobrazovat hlášení, která vám pomohou optimalizovat používání aplikace AutoCAD. 4 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

9 Zapnutí a vypnutí programu zapojení zákazníka 1 Na panelu nástrojů InfoCenter vpravo od tlačítka Nápověda klikněte na rozevírací šipku. 2 Klikněte na položku Program zapojení zákazníků. 3 V dialogu Program zapojení zákazníků vyberte, zda se chcete stát účastníkem, nebo zda chcete účast ukončit. 4 Klikněte na tlačítko OK. Obecné informace Konfigurace databáze pro použití s výkresy aplikace AutoCAD (dbconnect) AutoCAD 2012 pro 64bitové systémy nepodporuje použití aplikace Microsoft Jet 4.0 OLE DB Provider (pro konektivitu.mdb) a aplikace Microsoft OLE DB Provider pro ovladače ODBC (pro konektivitu.xls). Další informace najdete v části Nahrazení serveru SQL za OLE DB v Příručce ovladačů a periferií. Kompatibilita formátů výkresových souborů Aplikace AutoCAD 2012 používá formát výkresových souborů aplikace AutoCAD Formát výkresových souborů aplikace AutoCAD 2010 není kompatibilní s předchozími verzemi. Aplikace AutoCAD 2012 může otevírat výkresy vytvořené v předchozích verzích; chcete-li však otevřít soubory aplikace AutoCAD 2012 v předchozí verzi, musíte použít příkaz ULOŽJAKO k uložení souboru ve vhodném souborovém formátu. Následující tabulka ukazuje, které formáty souborů lze použít při ukládání do předchozí verze: Formát výkresových souborů Verze používající souborový formát Výkres aplikace AutoCAD 2010 AutoCAD 2012, AutoCAD 2011, AutoCAD 2010 Výkres aplikace AutoCAD 2007 AutoCAD 2009, AutoCAD 2008, AutoCAD 2007 Výkres aplikace AutoCAD 2004 AutoCAD 2006, AutoCAD 2005, AutoCAD 2004 Výkres aplikace AutoCAD 2000 AutoCAD 2002, AutoCAD 2000i, AutoCAD 2000 Výkres aplikace AutoCAD 14 AutoCAD R14 Obecné informace 5

10 Kompatibilita rozhraní API AutoCAD 2012 je binárně kompatibilní s aplikacemi AutoCAD 2011 a AutoCAD 2010, ale ne s aplikací AutoCAD 2009 a staršími verzemi. Aby aplikace vyvinuté pro verzi AutoCAD 2009 nebo starší byly kompatibilní s aplikací AutoCAD 2012, musíte je překompilovat pomocí aktuálních knihoven ObjectARX Aplikace kompilované pomocí knihoven ObjectARX 2012 nemusí fungovat v aplikaci AutoCAD 2011 nebo starších verzích. Pokud vaše aplikace musí být kompatibilní s aplikací AutoCAD 2010 a novějšími, použijte knihovny ObjectARX Pokud v aplikaci AutoCAD 2012 zadáte příkaz VLIDE, stisknutím klávesy F1 otevřete aplikaci Autodesk Exchange pro AutoCAD nebo místně nainstalované soubory nápovědy. Chcete-li otevřít AutoLISP Reference Guide, na domovské stránce nápovědy klikněte na položku Dokumentace výrobce a potom klikněte na tlačítko AutoLISP Reference Guide (nebo klikněte na tlačítko AutoLISP Reference Guide při použití místní nápovědy). V aplikaci Visual LISP vyberte v okně editoru funkci a stisknutím CTRL+F1 zobrazte informace o vybrané funkce. Nápovědu k funkcím s vla-* naleznete v dokumentu AutoCAD ActiveX and VBA Reference dostupném v souboru C:\Program Files\Common Files\Autodesk Shared\acadauto.chm (není dostupný online). Složka Styly vykreslování se nainstaluje do složky plotrů Složka Styly vykreslování je umístěna ve složce Plotry; složky již nejsou umístěny ve stejné úrovni. Aktualizace ovladače grafické karty Chcete-li optimalizovat aplikaci AutoCAD 2012, ověřte a aktualizujte ovladač grafické karty. Zjištění ovladače grafické karty 1 Spusťte aplikaci AutoCAD Do příkazového řádku zadejte 3dkonfig. 3 V dialogu Adaptivní degradace a ladění výkonu klikněte na položku Zobrazit protokol ladění. 4 Další informace o systémovém ovladači grafické karty a verzi ovladače naleznete v sekci 3D zařízení. 6 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

11 Pokud zjistíte, že potřebujete ovladač aktualizovat, vyhledejte certifikovaný ovladač pro grafickou kartu na stránce Pokud žádný ovladač nenajdete, navštivte webovou stránku výrobce grafické karty. Nemá-li výrobce grafické karty aktualizovaný ovladač, zkontrolujte webovou stránku výrobce systému. Společnosti jako IBM, Hewlett Packard a Dell často poskytují vlastní systémové ovladače. Uživatelské rozhraní pracovní prostory. Pracovní prostor je sada nabídek, panelů nástrojů, palet a panelů pásu karet, které jsou seskupeny a uspořádány tak, aby tvořily úlohově orientované kreslicí prostředí. S výjimkou pracovního prostoru AutoCAD Classic je ve všech pracovních prostorech zobrazen pás karet a nabídka aplikace. Dostupné jsou následující pracovní prostory: Kreslení a poznámky Zobrazuje nástroje pro 2D kreslení. 3D základní Zobrazuje základní nástroje pro 3D modelování. 3D modelování Zobrazuje nástroje pro 3D modelování. AutoCAD Classic Zobrazí aplikaci AutoCAD bez pásu karet. Chcete-li přepnout mezi dostupnými pracovními prostory, proveďte jeden z následujících postupů: Na panelu nástrojů Rychlý přístup klikněte na rozevírací seznam Pracovní prostor a vyberte pracovní prostor. Na stavovém řádku aplikace klikněte na tlačítko Přepínání mezi pracovními prostory a vyberte pracovní prostor. Další související informace Návrhové centrum V anglické verzi je aplikace DesignCenter Online (karta Návrhové centrum online) ve výchozím nastavení neaktivní. Lze jej aktivovat pomocí nástroje Pomůcka CAD správce. Uživatelské rozhraní 7

12 Historie příkazů a systémových proměnných Výukové materiály Chcete-li získat další informace o aplikaci AutoCAD 2012, včetně nových a aktualizovaných příkazů a systémových proměnných uvedených níže, použijte následující zdroje: Autodesk Exchange pro AutoCADAutoCAD Nabídka Nápověda Další zdroje Nápověda pro vývojáře Nabídka Nápověda Další zdroje Autodesk User Group International (AUGI) Webové stránky společnosti Autodesk Stránka výukových materiálů Výukové programy Nové a aktualizované příkazy Následující příkazy jsou nové nebo byly aktualizovány v aplikaci AutoCAD 2012: 3DKONFIG Nastavuje volby, které ovlivňují výkon 3D zobrazování. -3DKONFIG Nastavuje volby, které ovlivňují výkon 3D zobrazování. 3DEDITBAR Změní tvar, měřítko, nebo upraví tečnost povrchů NURBS. POLE Vytvoří kopie objektů uspořádané v 2D nebo 3D vzoru. ZAVŘIPOLE Uloží nebo zruší změny provedené ve zdrojových objektech pole a ukončí stav úprav pole. EDITPOLE Slouží k úpravám objektů asociativního pole a jejich zdrojových objektů. KŘIVPOLE Rovnoměrně rozmístí kopie objektu podél cesty nebo části cesty. POLÁRPOLE Rovnoměrně rozmístí kopie objektů v kruhovém poli kolem středového bodu nebo osy rotace. OBDPOLE Rozmístí kopie objektu do libovolné kombinace řádků, sloupců a úrovní. 8 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

13 AUTODOKONČENÍ Určuje, které typy automatizovaných klávesových prvků jsou dostupné na příkazovém řádku. PROLNI Vytvoří křivku spline v mezeře mezi dvěma vybranými úsečkami nebo oblouky. ZKOS Zkosí hrany objektů. ZKOSHRANU Zkosí hrany 3D těles a povrchů. KLASICKÁSKUPINA Otevře původní dialog Seskupení objektů. PRŮZKUMNÍKOBSAHU Vyhledá a vloží obsah, jako jsou výkresové soubory, bloky a styly. ZAVŘIPRŮZKUMNÍKOBSAHU Zavře okno Průzkumníka obsahu. PŘEVOD Optimalizuje 2D křivky a asociativní šrafy vytvořené ve verzi 13 aplikace AutoCAD nebo starší. KOPIE Kopíruje objekty o určenou vzdálenost v určeném směru. CUI Slouží ke správě prvků přizpůsobeného uživatelského rozhraní v produktu. PŘIZPŮSOBENÍ Přizpůsobí palety nástrojů a skupiny palet nástrojů. EXTRDATA Extrahuje data výkresu a sloučí data z externího zdroje s tabulkou extrakce dat nebo s externím souborem. -EXTRDATA Extrahuje data výkresu a sloučí data z externího zdroje s tabulkou extrakce dat nebo s externím souborem. VAŽDGN (-VAŽDGN) Sváže podložení DGN s aktuálním výkresem. PŘEVEĎDWG Slouží k převodu verze formátu vybraných výkresových souborů. Historie příkazů a systémových proměnných 9

14 PRODLUŽ Protáhne objekty tak, aby se dotýkaly hran jiných objektů. ZAOBLI Zakulacuje a zaobluje hrany u objektů. ZAOBLIHRANU Zakulacuje a zaobluje hrany objektů těles. FILTR Vytváří seznam požadavků, které musí objekt splňovat, aby mohl být zahrnut v sadě výběru. ZÍSKEJODKAZ Generuje adresu URL k online kopii aktuálního výkresu ve službě AutoCAD WS. SKUPINA Vytvoří a spravuje uložené množiny objektů nazývané skupiny. EDITSKUPINU Přidá a odebere objekty z vybrané skupiny nebo přejmenuje vybranou skupinu. SPOJ Spojí koncové body úseček, 2D a 3D křivek, oblouků, elips, eliptických oblouků, šroubovic a křivek spline za účelem vytvoření jednoho objektu. VÝPIS Zobrazí data vlastností vybraných objektů. ŠABLONOVÁNÍ Vytvoří 3D těleso nebo povrch v prostoru mezi několika průřezy. SPRAVUJODCHOZÍ Spravuje odesílání souborů uložených na serveru služby AutoCAD WS. MĚŘITGEOM Slouží k měření vzdálenosti, poloměru, úhlu, plochy a objemu vybraných objektů nebo sekvence bodů. POKRYJSÍTÍ Slouží k vytvoření síťové plochy, která propojuje otevřené hrany. ZPRÁVY Zobrazuje hlášení z vašeho účtu služby AutoCAD WS. OKOPIE Kopíruje objekty, které jsou obsaženy v externí referenci, bloku nebo podložení DGN. ODSAZHRANU 10 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

15 Vytvoří uzavřenou křivku nebo křivku spline, která je odsazena o zadanou vzdálenost od hrany vybrané plochy na 3D tělese nebo rovinném povrchu. VÝKRESYONLINE Otevře službu AutoCAD WS ve webovém prohlížeči a zobrazí seznam dostupných online souborů. OTEVŘIONLINE Otevře editor služby AutoCAD WS ve webovém prohlížeči a zobrazí online kopii aktuálního výkresu k online úpravám a sdílení. MOŽNOSTI Přizpůsobí nastavení aplikace AutoCAD. ODSTRAŇPŘESAHY Odstraní duplicitní nebo překrývající se úsečky, oblouky a křivky. Také spojí částečně se překrývají nebo spojité segmenty. -ODSTRAŇPŘESAHY Odstraní duplicitní nebo překrývající se úsečky, oblouky a křivky. Také spojí částečně se překrývají nebo spojité segmenty. TLAČTÁHNI Tlačí nebo táhne ohraničené oblasti. ČISTI Odebere z výkresu nepoužité položky, například definice bloku a hladiny. -ČISTI Odebere z výkresu nepoužité položky, například definice bloku a hladiny. RVYBER Vytvoří sadu výběru podle filtrovacích kritérií. RCUI Zobrazí editor Upravit uživatelské rozhraní ve sbaleném stavu. VLASTNOSTIRYCHLÉ Zobrazí data rychlých vlastností vybraných objektů. SDÍLEJ Sdílí online kopii aktuálního výkresu ve službě AutoCAD WS s ostatními uživateli. SPLINEDIT Upraví parametry křivky spline nebo převede vyhlazenou křivku na křivku spline. PROPOJPOVRCHY Vytvoří spojitý přechod mezi dvěma existujícími povrchy. Historie příkazů a systémových proměnných 11

16 OPRAVPOVRCH Vytvoří nový povrch přidáním zakončení na hranu povrchu, které tvoří uzavřenou smyčku. ČASOVÁOSA Poskytuje přístup k předchozím verzím online kopie aktuálního výkresu ve službě AutoCAD WS. USS Spravuje uživatelské souřadnicové systémy. UCSICON Určuje viditelnost a umístění ikony USS. ROZLOŽSKUPINU Rozloží skupinu. ODEŠLI Odešle aktuální výkres do služby AutoCAD WS a určuje, zda se mají automaticky odeslat změny. ODEŠLISOUBORY Odešle vybrané soubory do služby AutoCAD WS. ZÁKLADNÍPOHLED Vytvoří základní pohled z modelového prostoru nebo modelů aplikace Autodesk Inventor. EDITPOHLED Upraví existující 2D pohled. PROMPOHLED Vytvoří jeden nebo více promítnutých pohledů z existujícího 2D pohledu. POHLEDNASTAVPROJ Určuje aktivní soubor projektu pro výkresy obsahující výkresové pohledy z modelů aplikace Inventor. NORMAKRESLENÍ Definuje výchozí nastavení pro 2D pohledy. AKTUALIZUJPOHLEDY Aktualizuje 2D pohledy, které zastaraly, protože zdrojový model byl změněn. VHLADINA Nastavuje viditelnost hladin ve výřezech. -VÝŘEZ Vytvoří více výřezů v modelovém nebo výkresovém prostoru. 12 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

17 Nové a aktualizované systémové proměnné Následující systémové proměnné jsou nové nebo byly aktualizovány v aplikaci AutoCAD 2012: APLAUTONAČTENÍ Určuje, zda jsou načteny moduly plug-in. ARRAYEDITSTATE Označuje, zda je výkres ve stavu úprav pole, který se aktivuje při úpravách zdrojových objektů asociativního pole. ARRAYTYPE Určuje výchozí typ pole. AUTOCOMPLETEDELAY Určuje dobu, která uplyne před zobrazením automatizovaných klávesových prvků na příkazovém řádku. AUTOCOMPLETEMODE Určuje, které typy automatizovaných klávesových prvků jsou dostupné na příkazovém řádku. CONTENTEXPLORERSTATE Udává, zda je okno Průzkumníka obsahu otevřeno nebo zavřeno. DELOBJ Určuje, zda bude geometrie použitá k vytvoření 3D objektů zachována nebo odstraněna. DGNFRAME Určuje, zda jsou rámečky podložení DGN v aktuálním výkresu viditelné nebo vykreslené. DGNIMPORTMODE Řídí výchozí chování příkazu DGNIMPORT. DRAGP1 Jestliže je hardwarová akcelerace zapnuta, určuje, kolik vektorů systém vykresluje při přetahování objektů ve 2D výřezu, než zkontroluje nový vstupní vzorek z myši. DRAGP2 Když je použita softwarová akcelerace, určuje, kolik vektorů systém vykresluje při přetahování objektů ve 2D výřezu, než zkontroluje nový vstupní vzorek z myši. DWFFRAME Určuje, zda jsou rámečky podložení DFW nebo DWFx v aktuálním výkresu viditelné nebo vykreslené. DYNINFOTIPS Vypne nebo zapne cyklické procházení tipy pro manipulaci s uzlem. Historie příkazů a systémových proměnných 13

18 FRAME Řídí zobrazení rámečků pro všechny obrázky, podložení a oříznuté externí reference. FRAMESELECTION Určuje, zda lze vybrat rám obrázku, podložení nebo oříznutou externí referenci. GROUPDISPLAYMODE Řídí zobrazení a uzly na skupinách, pokud je zapnut výběr skupin. HPQUICKPREVTIMEOUT Nastaví maximální délku trvání, po kterou se aplikace AutoCAD pokusí vytvořit náhled šraf při použití příkazu ŠRAFY. IMAGEFRAME Určuje, zda budou zobrazovány a vykreslovány rámečky obrázků. LAYOUTCREATEVIEWPORT Určuje, zda má být vytvořen jeden výřez na každé nové rozvržení přidané do výkresu. PDFFRAME Určuje, zda je viditelný rámeček podložení PDF. PICKAUTO Řídí automatický výběr oken při výzvě Vybrat objekty. PICKDRAG Řídí způsob kreslení výběrového okna. PREVIEWCREATIONTRANSPARENCY Řídí průhlednost náhledu vytvořeného pomocí příkazů PŘECHODPOVRCHU, ZÁPLATAPOVRCHU, ZAOBLPOVRCH, ZAOBLIHRANU, ZKOSHRANU a ŠABLONOVÁNÍ. PROPOBJLIMIT Určuje maximální počet objektů, které lze najednou změnit pomocí palety Vlastnosti a Rychlé vlastnosti. RIBBONICONRESIZE Řídí změnu velikosti obrázků na pásu karet na standardní velikosti. SHORTCUTMENUDURATION Určuje dobu (v milisekundách), po kterou musí být stisknuto pravé tlačítko na ukazovacím zařízení, aby se zobrazila místní nabídka v kreslicí ploše. SHOWPAGESETUPFORNEWLAYOUTS Určuje, zda je zobrazen Správce nastavení stránek, když je vytvořeno nové rozvržení. SNAPMODE Zapne nebo vypne režim Krok. 14 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

19 SOLIDHIST Řídí výchozí nastavení vlastnosti historie pro objekty těles. SPLPERIODIC Určuje, zda křivky spline a povrchy NURBS jsou vytvořeny s periodickými vlastnosti, když jsou uzavřené, nebo zda budou vykazovat staré chování. STARTUP Určuje, zda se po spuštění nového výkresu pomocí příkazu NOVÝ nebo RNOVÝ zobrazí dialogové okno Vytvořit nový výkres. TBSHOWSHORTCUTS Určuje, zda jsou klávesové zkratky zobrazeny v popiscích nástrojů. TOOLTIPSIZE Nastavuje velikost zobrazení místní nápovědy. TOOLTIPTRANSPARENCY Nastaví průhlednost pro popisky. UCS2DDISPLAYSETTING Zobrazí ikonu USS v případě, že je aktuální vizuální styl 2D drátový model. UCS3DPARADISPLAYSETTING Zobrazí ikonu USS v případě, že je vypnuté perspektivní zobrazení a je aktuální 3D vizuální styl. UCS3DPERPDISPLAYSETTING Zobrazí ikonu USS, když je zapnuto perspektivní zobrazení a je aktuální 3D vizuální styl. UCSSELECTMODE Určuje, zda se ikona USS zvýrazní, když nad ni přesunete kurzor, a zda ji lze kliknutím vybrat. VPCONTROL Určuje, zda jsou nabídky popisků výřezů zobrazeny ve všech výřezech. WORKSPACELABEL Řídí zobrazení popisku pracovního prostoru ve stavovém řádku. XCLIPFRAME Určuje, zda jsou hranice oříznutí externí reference v aktuálním výkresu viditelné nebo vykreslené. Nepřípustné příkazy a systémové proměnné V této verzi nebyly schváleny následující příkazy a systémové proměnné: Historie příkazů a systémových proměnných 15

20 Příkazy BLIPMODE DSPOHLED Systémové proměnné BLIPMODE MATERIALSPATH MATSTATE SCREENBOXES SCREENMENU TRACEWID Funkční omezení a poznámky Zde jsou uvedeny známé problémy vyskytující se u této verze: Import 3D modelů Příkaz IMPORT nepodporuje geometrii sítě. Import uživatelských nastavení Pokud je v systému Windows Vista nebo Windows 7 povoleno Řízení uživatelských účtů, nebo pokud nemáte oprávnění správce, import uživatelských nastavení může způsobit chybu. Chcete-li tento problém vyřešit, proveďte některou z následujících akcí: Před spuštěním importu nastavení aplikace AutoCAD 2012 se přihlaste pomocí účtu správce. Klikněte pravým tlačítkem na zástupce Import nastavení aplikace AutoCAD 2012 a spusťte proces jako správce. Materiály Uživatelské knihovny vytvořené v aplikaci AutoCAD 2011 a upravené v aplikaci AutoCAD 2012 nejsou v aplikaci AutoCAD 2011 podporovány. Materiály z upravených uživatelských knihoven lze použít pouze v aplikaci AutoCAD Neukládejte výkresy nebo jiné soubory do stejného umístění jako knihovny materiálů. V případě, že budou knihovny materiálů odinstalovány, budou smazány i všechny soubory ve stejném umístění. 16 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

21 Dokumentace modelu Pohledy dokumentace modelu nepodporují objekty sítě. Nápověda Pokud výchozím internetovým prohlížečem NENÍ aplikace Internet Explorer, nemusí nápověda fungovat optimálně. Změňte výchozí prohlížeč na Internet Explorer, který podporuje všechny funkce nápovědy. Odebrání produktu Před odinstalováním aplikace AutoCAD 2012 nebo jejích komponent zavřete všechny spuštěné aplikace. Jak odinstalovat aplikaci AutoCAD V nabídce Start (Windows) klikněte na položku Ovládací panely Odinstalovat program. 2 Vyberte položku AutoCAD Klikněte na položku Odinstalovat nebo změnit. Pokud se objeví dialog Řízení uživatelských účtů, klikněte na tlačítko Ano. 3 V Průvodci instalací klikněte na tlačítko Odinstalovat. 4 Na stránce Odinstalovat aplikaci AutoCAD 2012 klikněte na tlačítko Odinstalovat. 5 Klikněte na tlačítko Dokončit. Jak odinstalovat Knihovnu materiálů Autodesk 2012 Máte-li nainstalovány jiné produkty společnosti Autodesk, NEPROVÁDĚJTE odinstalování knihovny materiálů. 1 V nabídce Start (Windows) klikněte na položku Ovládací panely Odinstalovat program. 2 Odinstalujte následující komponenty v uvedeném pořadí: Knihovna materiálů Autodesk 2012 Knihovna materiálů Autodesk Knihovna obrázků v základním rozlišení Pokud jste stáhli knihovnu Autodesk Material Library Medium Resolution Image Library 2012, vyberte ji a klikněte na tlačítko Odinstalovat. 4 Pokud se objeví dialog Řízení uživatelských účtů, klikněte na tlačítko Ano. Odebrání produktu 17

22 Jak odinstalovat aplikaci Autodesk Inventor Fusion V nabídce Start (Windows) klikněte na položku Ovládací panely Odinstalovat program. 2 Vyberte položku Autodesk Inventor Fusion Klikněte na položku Odinstalovat nebo změnit. Pokud se objeví dialog Řízení uživatelských účtů, klikněte na tlačítko Ano. 3 V Průvodci instalací klikněte na tlačítko Odinstalovat. 4 V okně Odinstalovat aplikaci Autodesk Inventor Fusion 2012 klikněte na tlačítko Odinstalovat. 5 Klikněte na tlačítko Dokončit. Jak odinstalovat modul plug-in Autodesk Inventor Fusion pro aplikaci AutoCAD V nabídce Start (Windows) klikněte na položku Ovládací panely Odinstalovat program. 2 Vyberte položku Modul plug-in Autodesk Inventor Fusion pro aplikaci AutoCAD Klikněte na položku Odinstalovat nebo změnit. Pokud se objeví dialog Řízení uživatelských účtů, klikněte na tlačítko Ano. 3 V Průvodci instalací klikněte na tlačítko Odinstalovat. 4 V okně Odinstalovat modul plug-in Autodesk Inventor Fusion pro aplikaci AutoCAD 2012 klikněte na tlačítko Odinstalovat. 5 Klikněte na tlačítko Dokončit. Jak odinstalovat Službu obsahu Autodesk 1 V nabídce Start (Windows) klikněte na položku Ovládací panely Odinstalovat program. 2 Vyberte položku Služba obsahu Autodesk. Klepněte na tlačítko Odinstalovat. Pokud se objeví dialog Řízení uživatelských účtů, klikněte na tlačítko Ano. Další informace Migrace uživatelských nastavení a aliasy příkazů Pokud po úspěšném dokončení migrace narazíte na problémy při používání aliasů příkazů v aplikaci AutoCAD, proveďte následující jednoduchou operaci: ve všech souborech PGP ve staré i nové instalaci aplikace AutoCAD nahraďte všechny oddělovače tabulátorů mezerami a znovu spusťte nástroj Migrace uživatelských nastavení. 18 Kapitola 1 Soubor Readme aplikace AutoCAD 2012

23 Systémové proměnné CPLOTSTYLE, BACTIONCOLOR a BPARAMETERCOLOR vrátí převedené hodnoty DleBarvy, DleHlad a DleBlok, pokud jsou dotazovány z jazyka VBA. Pokud je například proměnná CPLOTSTYLE nastavena pro ladění výrazu jazyka VBA na hodnotu DleBarvy. tisk (ThisDrawing.GetVariable("CPLOTSTYLE")) vrátí převedenou hodnotu VonFarbe, nikoli anglickou hodnotu DleBarvy. Editor materiálů Materiál "Global" je výchozí materiál. Jeho název by se na informačním panelu neměl měnit. Další informace 19
