1 Obsah Soustružení Technické informace Držáky nástrojů, vnější Držáky nástrojů, vnitřní Břitové destičky Zapichování a upichování Držáky nástrojů, vnější Obrábění železničních kol Břitové destičky Frézování Frézy pro čelní frézování Frézy pro frézování do rohu a drážkování Frézy se zuby ve šroubovici Frézy pro kopírovací frézování (Aeromaster ) Frézy pro frézování závitů Břitové destičky Břitové destičky pro frézování závitů Technické informace Jabro Technické informace Tornado HPM HFM Vrtání Seco CrownLoc, Technické informace SD Korunky Seřizování a řezné podmínky Vystružování Precimaster Klasifikace materiálů obrobku Materiálové skupiny Seco Klasifikace Obrobitelnost Prosíme pozor: Všechny nové výrobky jsou v katalogu označeny tmavě žlutou barvou. 1

2 Soustružení Utvařeče třísek Utvařeče třísek Utvařeče třísek jsou určeny k tomu, aby usměrnily nebo lámaly třísky při soustružení materiálů s dlouhou třískou. Označení utvařečů třísek popisuje oblast použití následujícím způsobem: Písmeno: F = Obrábění na čisto M = Střední R = Hrubování Číslice: 1 = Pro nízké posuvy a snadné podmínky obrábění 9 = Pro vysoké posuvy a těžké podmínky obrábění Utvařeče třísek Typ obrábění Pevnost řezné hrany /velikost posuvu 2

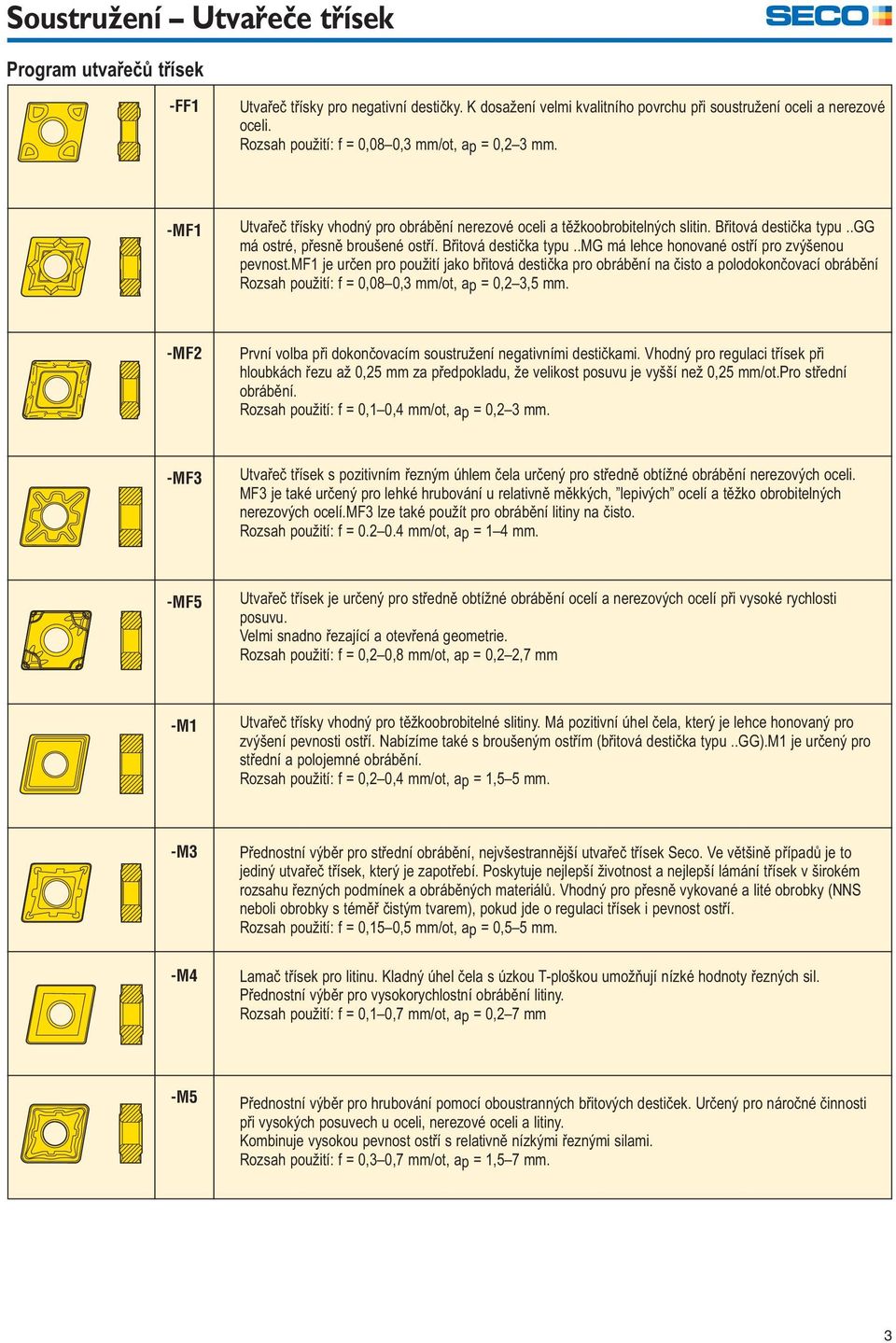

3 Soustružení Utvařeče třísek Program utvařečů třísek -FF1 Utvařeč třísky pro negativní destičky. K dosažení velmi kvalitního povrchu při soustružení oceli a nerezové oceli. Rozsah použití: f = 0,080,3 mm/ot, ap = 0,23 mm. -MF1 Utvařeč třísky vhodný pro obrábění nerezové oceli a těžkoobrobitelných slitin. Břitová destička typu..gg má ostré, přesně broušené ostří. Břitová destička typu..mg má lehce honované ostří pro zvýšenou pevnost.mf1 je určen pro použití jako břitová destička pro obrábění na čisto a polodokončovací obrábění Rozsah použití: f = 0,080,3 mm/ot, ap = 0,23,5 mm. -MF2 První volba při dokončovacím soustružení negativními destičkami. Vhodný pro regulaci třísek při hloubkách řezu až 0,25 mm za předpokladu, že velikost posuvu je vyšší než 0,25 mm/ot.pro střední obrábění. Rozsah použití: f = 0,10,4 mm/ot, ap = 0,23 mm. -MF3 Utvařeč třísek s pozitivním řezným úhlem čela určený pro středně obtížné obrábění nerezových oceli. MF3 je také určený pro lehké hrubování u relativně měkkých, lepivých ocelí a těžko obrobitelných nerezových ocelí.mf3 lze také použít pro obrábění litiny na čisto. Rozsah použití: f = mm/ot, ap = 14 mm. -MF5 Utvařeč třísek je určený pro středně obtížné obrábění ocelí a nerezových ocelí při vysoké rychlosti posuvu. Velmi snadno řezající a otevřená geometrie. Rozsah použití: f = 0,20,8 mm/ot, ap = 0,22,7 mm -M1 Utvařeč třísky vhodný pro těžkoobrobitelné slitiny. Má pozitivní úhel čela, který je lehce honovaný pro zvýšení pevnosti ostří. Nabízíme také s broušeným ostřím (břitová destička typu..gg).m1 je určený pro střední a polojemné obrábění. Rozsah použití: f = 0,20,4 mm/ot, ap = 1,55 mm. -M3 -M4 Přednostní výběr pro střední obrábění, nejvšestrannější utvařeč třísek Seco. Ve většině případů je to jediný utvařeč třísek, který je zapotřebí. Poskytuje nejlepší životnost a nejlepší lámání třísek v širokém rozsahu řezných podmínek a obráběných materiálů. Vhodný pro přesně vykované a lité obrobky (NNS neboli obrobky s téměř čistým tvarem), pokud jde o regulaci třísek i pevnost ostří. Rozsah použití: f = 0,150,5 mm/ot, ap = 0,55 mm. Lamač třísek pro litinu. Kladný úhel čela s úzkou T-ploškou umožňují nízké hodnoty řezných sil. Přednostní výběr pro vysokorychlostní obrábění litiny. Rozsah použití: f = 0,10,7 mm/ot, ap = 0,27 mm -M5 Přednostní výběr pro hrubování pomocí oboustranných břitových destiček. Určený pro náročné činnosti při vysokých posuvech u oceli, nerezové oceli a litiny. Kombinuje vysokou pevnost ostří s relativně nízkými řeznými silami. Rozsah použití: f = 0,30,7 mm/ot, ap = 1,57 mm. 3

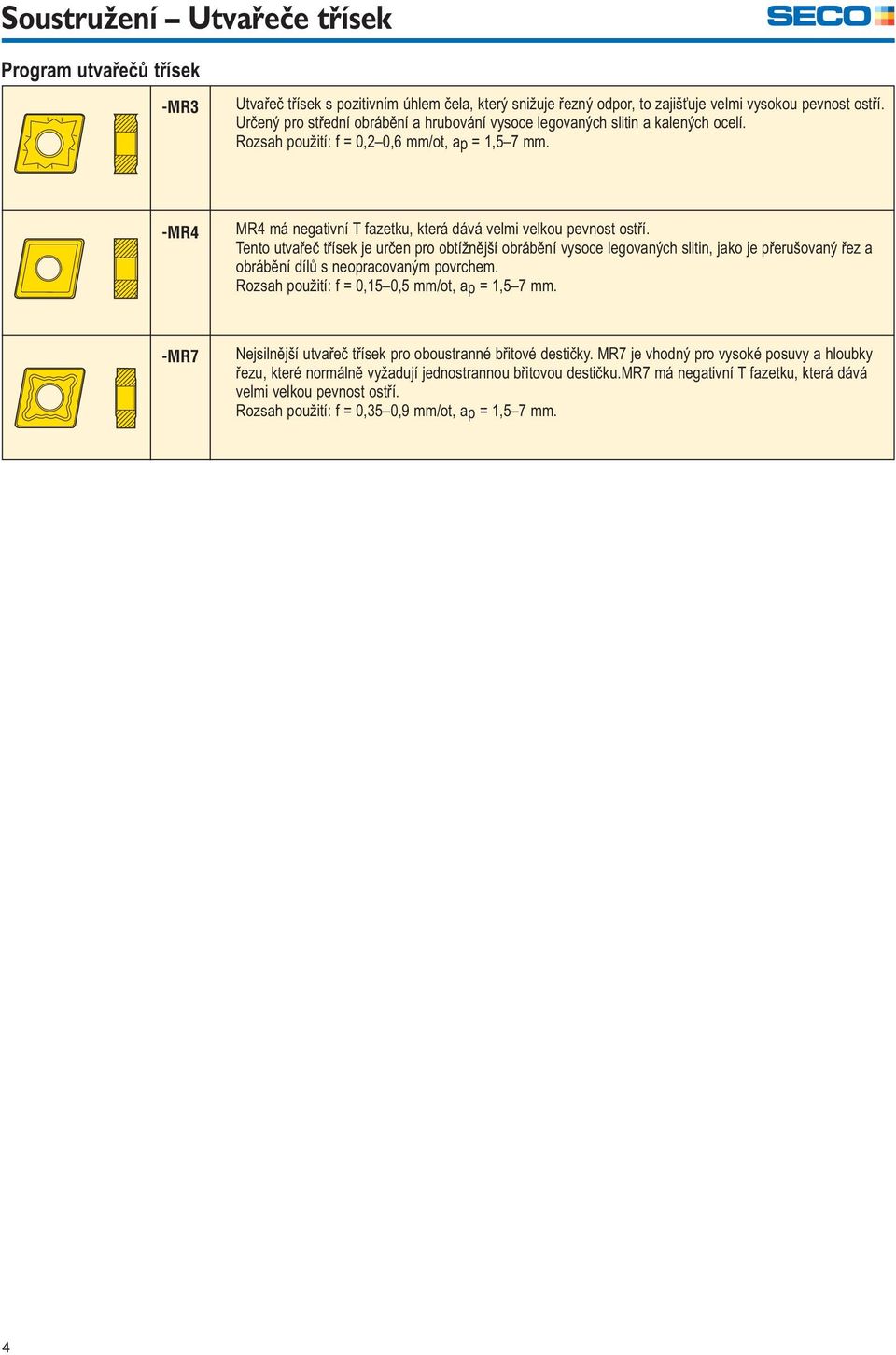

4 Soustružení Utvařeče třísek Program utvařečů třísek -MR3 Utvařeč třísek s pozitivním úhlem čela, který snižuje řezný odpor, to zajišťuje velmi vysokou pevnost ostří. Určený pro střední obrábění a hrubování vysoce legovaných slitin a kalených ocelí. Rozsah použití: f = 0,20,6 mm/ot, ap = 1,57 mm. -MR4 MR4 má negativní T fazetku, která dává velmi velkou pevnost ostří. Tento utvařeč třísek je určen pro obtížnější obrábění vysoce legovaných slitin, jako je přerušovaný řez a obrábění dílů s neopracovaným povrchem. Rozsah použití: f = 0,150,5 mm/ot, ap = 1,57 mm. -MR7 Nejsilnější utvařeč třísek pro oboustranné břitové destičky. MR7 je vhodný pro vysoké posuvy a hloubky řezu, které normálně vyžadují jednostrannou břitovou destičku.mr7 má negativní T fazetku, která dává velmi velkou pevnost ostří. Rozsah použití: f = 0,350,9 mm/ot, ap = 1,57 mm. 4

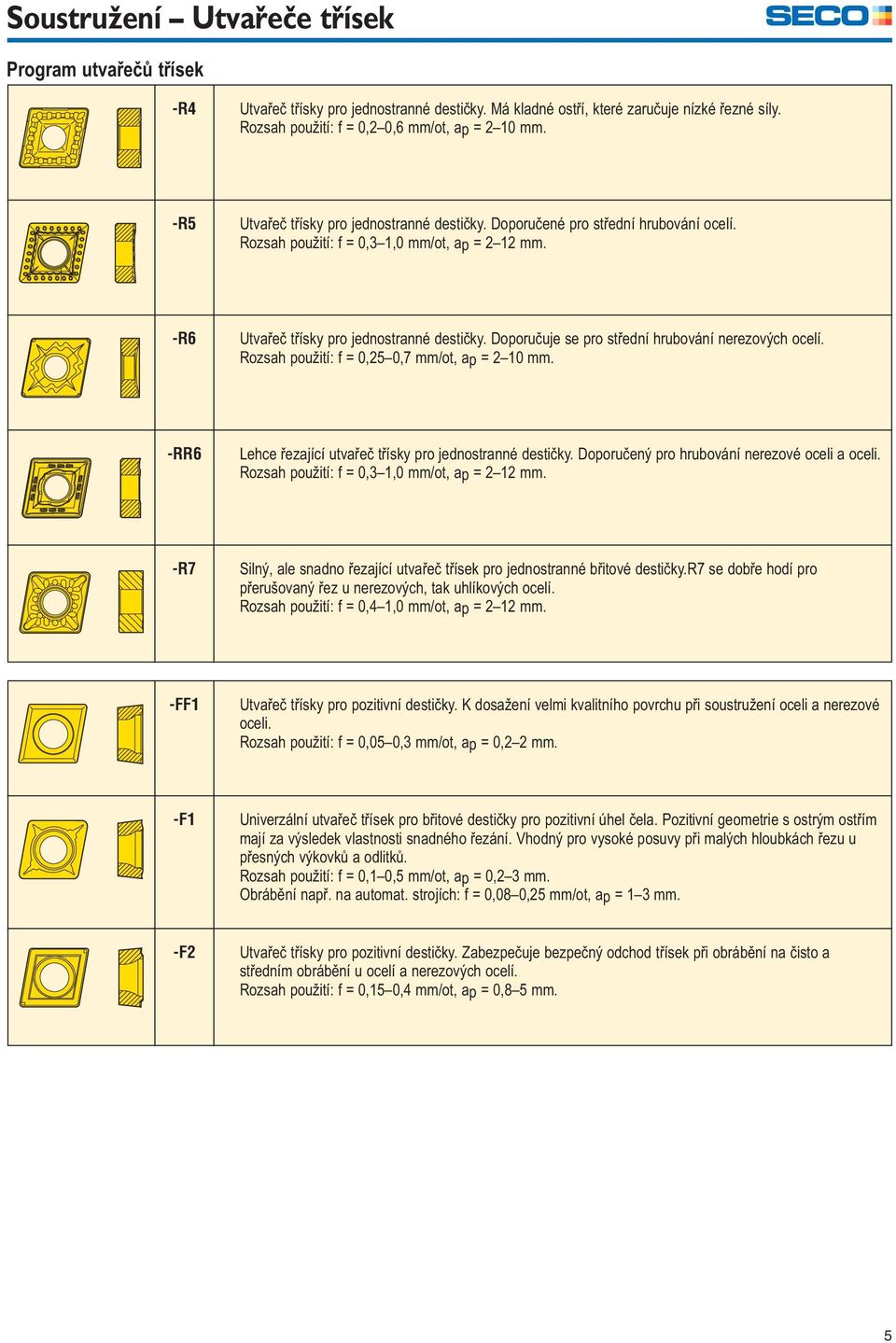

5 Soustružení Utvařeče třísek Program utvařečů třísek -R4 Utvařeč třísky pro jednostranné destičky. Má kladné ostří, které zaručuje nízké řezné síly. Rozsah použití: f = 0,20,6 mm/ot, ap = 210 mm. -R5 Utvařeč třísky pro jednostranné destičky. Doporučené pro střední hrubování ocelí. Rozsah použití: f = 0,31,0 mm/ot, ap = 212 mm. -R6 Utvařeč třísky pro jednostranné destičky. Doporučuje se pro střední hrubování nerezových ocelí. Rozsah použití: f = 0,250,7 mm/ot, ap = 210 mm. -RR6 Lehce řezající utvařeč třísky pro jednostranné destičky. Doporučený pro hrubování nerezové oceli a oceli. Rozsah použití: f = 0,31,0 mm/ot, ap = 212 mm. -R7 Silný, ale snadno řezající utvařeč třísek pro jednostranné břitové destičky.r7 se dobře hodí pro přerušovaný řez u nerezových, tak uhlíkových ocelí. Rozsah použití: f = 0,41,0 mm/ot, ap = 212 mm. -FF1 Utvařeč třísky pro pozitivní destičky. K dosažení velmi kvalitního povrchu při soustružení oceli a nerezové oceli. Rozsah použití: f = 0,050,3 mm/ot, ap = 0,22 mm. -F1 Univerzální utvařeč třísek pro břitové destičky pro pozitivní úhel čela. Pozitivní geometrie s ostrým ostřím mají za výsledek vlastnosti snadného řezání. Vhodný pro vysoké posuvy při malých hloubkách řezu u přesných výkovků a odlitků. Rozsah použití: f = 0,10,5 mm/ot, ap = 0,23 mm. Obrábění např. na automat. strojích: f = 0,080,25 mm/ot, ap = 13 mm. -F2 Utvařeč třísky pro pozitivní destičky. Zabezpečuje bezpečný odchod třísek při obrábění na čisto a středním obrábění u ocelí a nerezových ocelí. Rozsah použití: f = 0,150,4 mm/ot, ap = 0,85 mm. 5

6 Soustružení Utvařeče třísek Doplňkový program utvařečů třísek -R8 Velmi silný utvařeč třísek pro jednostranné břitové destičky. R8 je určen pro vysoké posuvy při obrábění odlitků a výkovků z austenitických nerezových ocelí. Rozsah použití: f = 0,350,8 mm/ot, ap = 212 mm. -RR9 Velmi silný utvařeč třísek pro jednostranné břitové destičky pro negativní úhel čela, pro použití při vysokých posuvech. Vhodný pro obtížné odlitky a výkovky z austenitických nerezových ocelí. Rozsah použití: f = 0,51,2 mm/ot, ap = 2,515 mm. -56 Utvařeč třísek s geometrií pro snadné řezání, jednostranné břitové estičky. Určený pro obrábění nerezové oceli. Rozsah použití: f = 0,40,8 mm/ot, ap = 212 mm. -57 Utvařeč třísky pro jednostranné hrubovací destičky. Doporučuje se pro hrubování oceli při vysokých posuvech a velké hloubce řezu. Rozsah použití: f = 0,451,1 mm/ot, ap = 212 mm. -UX Utvařeč třísky pro negativní destičky. Pozitivní řezný úhel a ostrá hrana. Nízké řezné síly. Vhodné pro obrábění tenkostěných komponentů. Rozsah použití: f = 0,20,4 mm/ot, ap = 1,06,0 mm. -AL Utvařeč třísky pro pozitivní destičky. Určený k obrábění hliníkových slitin. Čelo destičky je vysoce leštěno a úhel čela je velmi velký. Rozsah použití: f = 0,150,6 mm/ot, ap = 0,54 mm. -UX Utvařeč třísky pro pozitivní destičky. Zabezpečuje snadný, bezpečný odchod třísek při obrábění na čisto a středním obrábění u ocelí a nerezových ocelí. Vhodné pro obrábění tenkostěných komponentů. Rozsah použití: f = 0,050,4 mm/ot, ap = 0,54 mm. 6

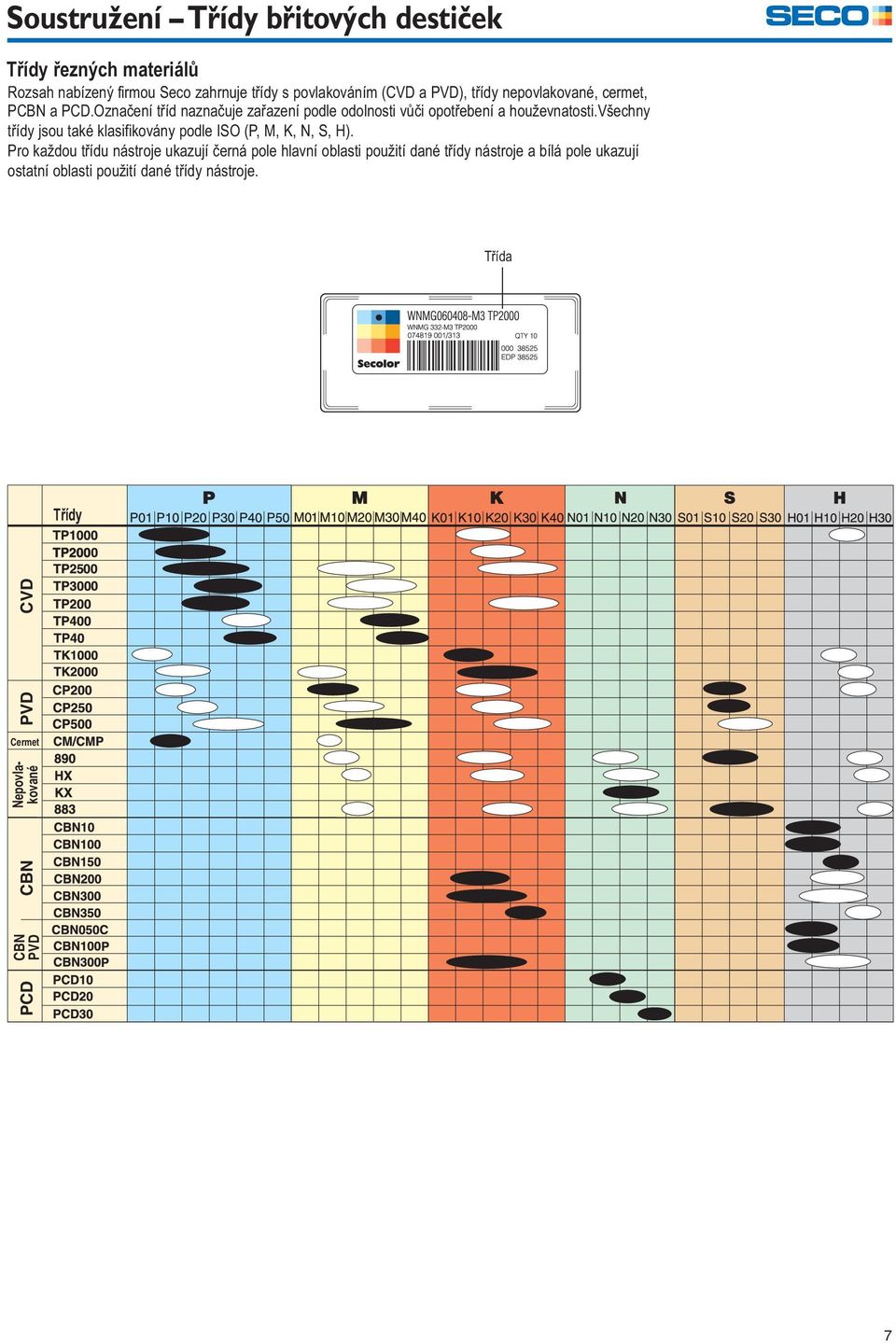

7 Soustružení Třídy břitových destiček Třídy řezných materiálů Rozsah nabízený firmou Seco zahrnuje třídy s povlakováním (CVD a PVD), třídy nepovlakované, cermet, PCBN a PCD.Označení tříd naznačuje zařazení podle odolnosti vůči opotřebení a houževnatosti.všechny třídy jsou také klasifikovány podle ISO (P, M, K, N, S, H). Pro každou třídu nástroje ukazují černá pole hlavní oblasti použití dané třídy nástroje a bílá pole ukazují ostatní oblasti použití dané třídy nástroje. Třída Třídy PVD CVD Cermet PCD CBN PVD CBN Nepovlakované 7

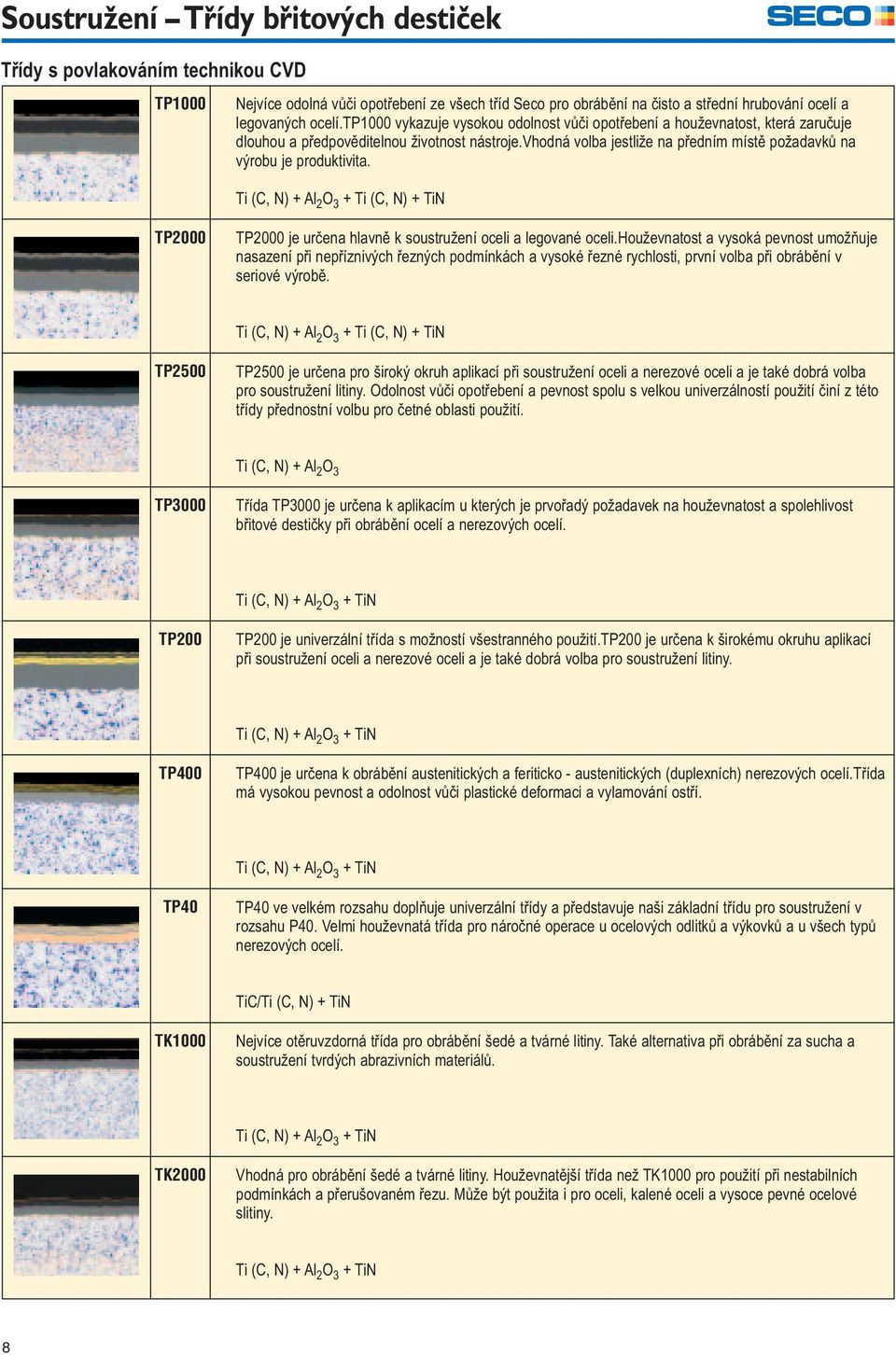

8 Soustružení Třídy břitových destiček Třídy s povlakováním technikou CVD TP1000 Nejvíce odolná vůči opotřebení ze všech tříd Seco pro obrábění na čisto a střední hrubování ocelí a legovaných ocelí.tp1000 vykazuje vysokou odolnost vůči opotřebení a houževnatost, která zaručuje dlouhou a předpověditelnou životnost nástroje.vhodná volba jestliže na předním místě požadavků na výrobu je produktivita. Ti (C, N) + Al 2 O 3 + Ti (C, N) + TiN TP2000 TP2000 je určena hlavně k soustružení oceli a legované oceli.houževnatost a vysoká pevnost umožňuje nasazení při nepříznivých řezných podmínkách a vysoké řezné rychlosti, první volba při obrábění v seriové výrobě. Ti (C, N) + Al 2 O 3 + Ti (C, N) + TiN TP2500 TP2500 je určena pro široký okruh aplikací při soustružení oceli a nerezové oceli a je také dobrá volba pro soustružení litiny. Odolnost vůči opotřebení a pevnost spolu s velkou univerzálností použití činí z této třídy přednostní volbu pro četné oblasti použití. Ti (C, N) + Al 2 O 3 TP3000 Třída TP3000 je určena k aplikacím u kterých je prvořadý požadavek na houževnatost a spolehlivost břitové destičky při obrábění ocelí a nerezových ocelí. Ti (C, N) + Al 2 O 3 + TiN TP200 TP200 je univerzální třída s možností všestranného použití.tp200 je určena k širokému okruhu aplikací při soustružení oceli a nerezové oceli a je také dobrá volba pro soustružení litiny. Ti (C, N) + Al 2 O 3 + TiN TP400 TP400 je určena k obrábění austenitických a feriticko - austenitických (duplexních) nerezových ocelí.třída má vysokou pevnost a odolnost vůči plastické deformaci a vylamování ostří. Ti (C, N) + Al 2 O 3 + TiN TP40 TP40 ve velkém rozsahu doplňuje univerzální třídy a představuje naši základní třídu pro soustružení v rozsahu P40. Velmi houževnatá třída pro náročné operace u ocelových odlitků a výkovků a u všech typů nerezových ocelí. TiC/Ti (C, N) + TiN TK1000 Nejvíce otěruvzdorná třída pro obrábění šedé a tvárné litiny. Také alternativa při obrábění za sucha a soustružení tvrdých abrazivních materiálů. Ti (C, N) + Al 2 O 3 + TiN TK2000 Vhodná pro obrábění šedé a tvárné litiny. Houževnatější třída než TK1000 pro použití při nestabilních podmínkách a přerušovaném řezu. Může být použita i pro oceli, kalené oceli a vysoce pevné ocelové slitiny. Ti (C, N) + Al 2 O 3 + TiN 8

9 Soustružení Třídy břitových destiček PVD povlakované třídy CP200 Tvrdá mikrostruktura, určená hlavně pro obrábění na čisto u vysoce legovaných slitin s pevností za tepla, které obsahujících Ni, Co, Fe a Ti a pro obrábění nelegovaného titanu. Dobrý výkon podává i při obrábění na čisto u nerezových ocelí. (Ti, Al) N + TiN CP250 Houževnatější alternativa k CP200. CP250 je hlavně určena k hrubování u vysoce legovaných slitin s vyšší pevností za tepla. (Ti, Al) N + TiN CP500 Velmi houževnatá mikrostruktura určená pro obrábění na čisto a střední hrubování nerezových ocelí. Dobře zvládá přerušovaný řez. CP500 je také alternativa pro slitiny hliníku (Ti, Al) N + TiN Třídy nepovlakované 890 Mikrostruktura s velmi vysokou tvrdostí a dobrou houževnatostí.stejně jako CP200 je i 890 určena pro vysoce legované slitiny, které obsahují Ni, Co a Fe. Je rovněž vhodná pro kalené oceli, litinu a neželezné slitiny jako Al, Cu. 883 Houževnatější alternativa k 890. Určena hlavně pro hrubování vysoce legovaných slitin s vyšší pevností za tepla. HX Určená hlavně pro obrábění litiny a kalených ocelí. Rovněž vhodná pro hliník a jiné neželezné materiály. KX Jemnozrná třída určená pro obrábění hliníku a dalších neželezných materiálů. Cermet CM Cermet s velmi vysokou odolností vůči opotřebení. Třída která je určená pro operace obrábění na čisto u ocelí, na které jsou kladeny přísné nároky na jakost povrchu. CMP Povlakovaný cermet s velmi vysokou odolností vůči opotřebení. Třída která je určená pro operace obrábění na čisto u ocelí a nerezových ocelí, na které jsou kladeny přísné nároky na jakost povrchu. (Ti, Al) N + TiN 9

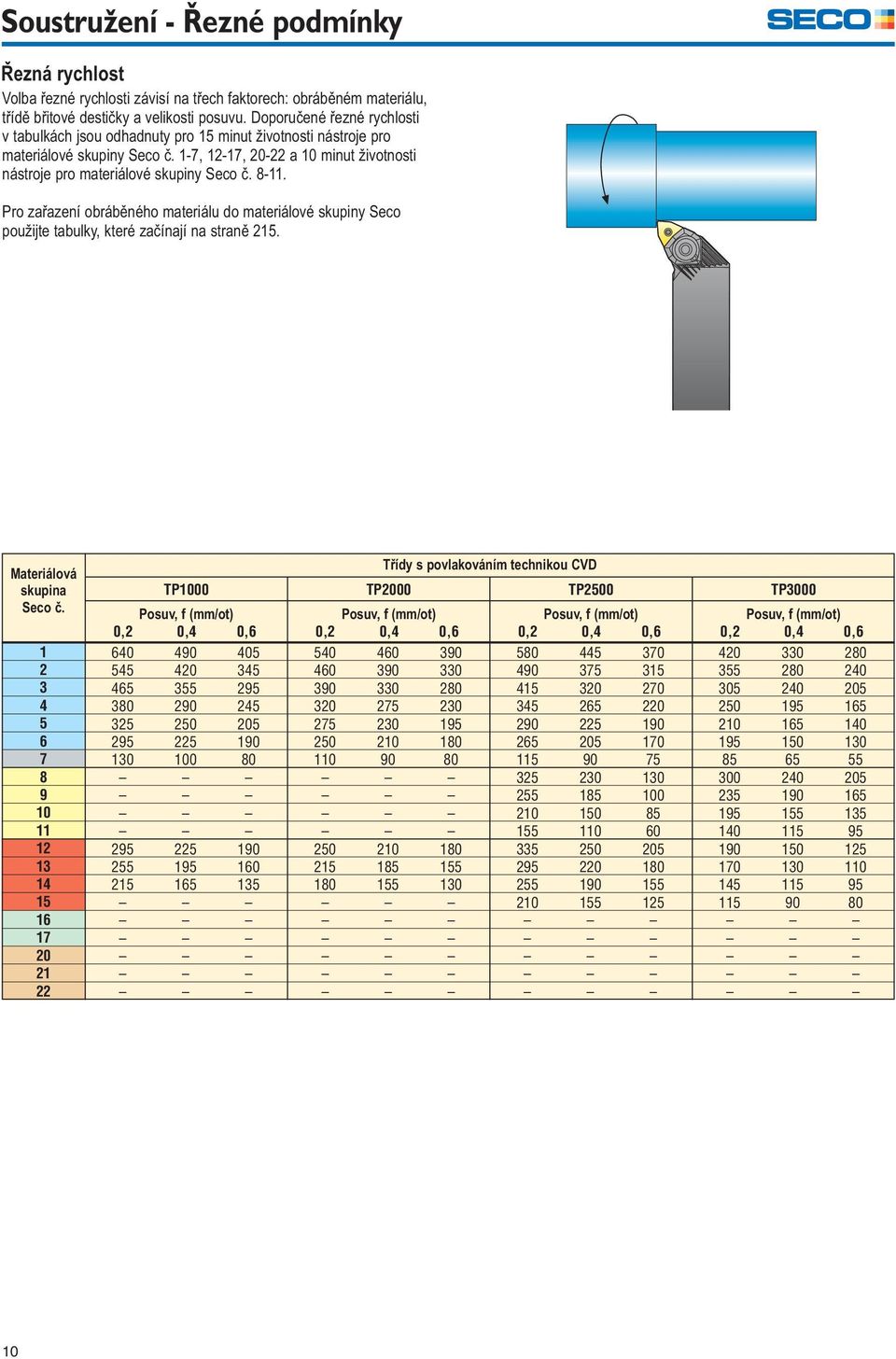

10 Soustružení - Řezné podmínky Řezná rychlost Volba řezné rychlosti závisí na třech faktorech: obráběném materiálu, třídě břitové destičky a velikosti posuvu. Doporučené řezné rychlosti v tabulkách jsou odhadnuty pro 15 minut životnosti nástroje pro materiálové skupiny Seco č. 1-7, 12-17, a 10 minut životnosti nástroje pro materiálové skupiny Seco č Pro zařazení obráběného materiálu do materiálové skupiny Seco použijte tabulky, které začínají na straně 215. Materiálová skupina Seco č Třídy s povlakováním technikou CVD TP1000 TP2000 TP2500 TP3000 Posuv, f (mm/ot) Posuv, f (mm/ot) Posuv, f (mm/ot) Posuv, f (mm/ot) 0,2 0,4 0,6 0,2 0,4 0,6 0,2 0,4 0,6 0,2 0,4 0,

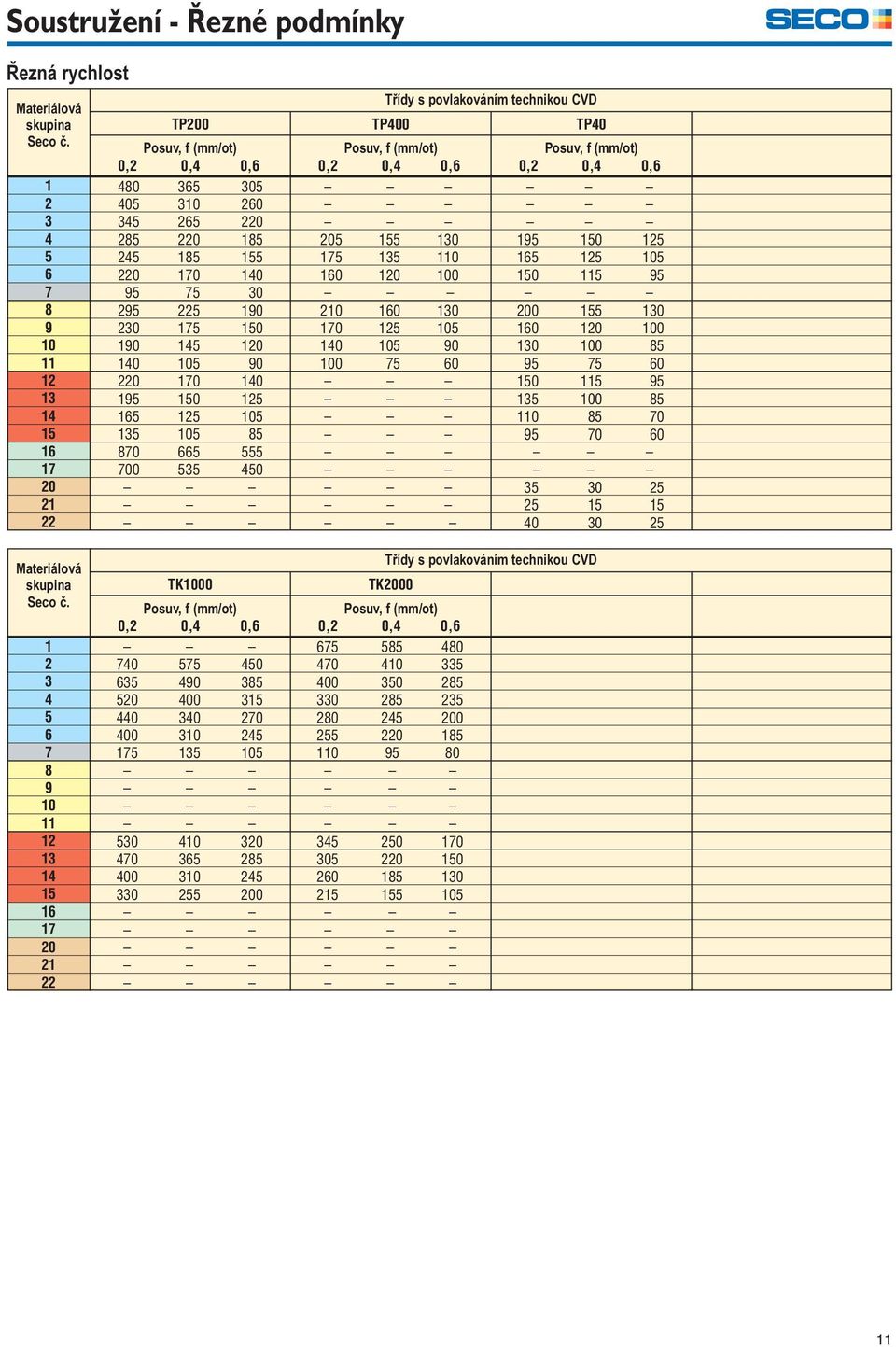

11 Soustružení - Řezné podmínky Řezná rychlost Materiálová skupina Seco č Třídy s povlakováním technikou CVD TP200 TP400 TP40 Posuv, f (mm/ot) Posuv, f (mm/ot) Posuv, f (mm/ot) 0,2 0,4 0,6 0,2 0,4 0,6 0,2 0,4 0, Materiálová skupina Seco č Třídy s povlakováním technikou CVD TK1000 TK2000 Posuv, f (mm/ot) Posuv, f (mm/ot) 0,2 0,4 0,6 0,2 0,4 0,

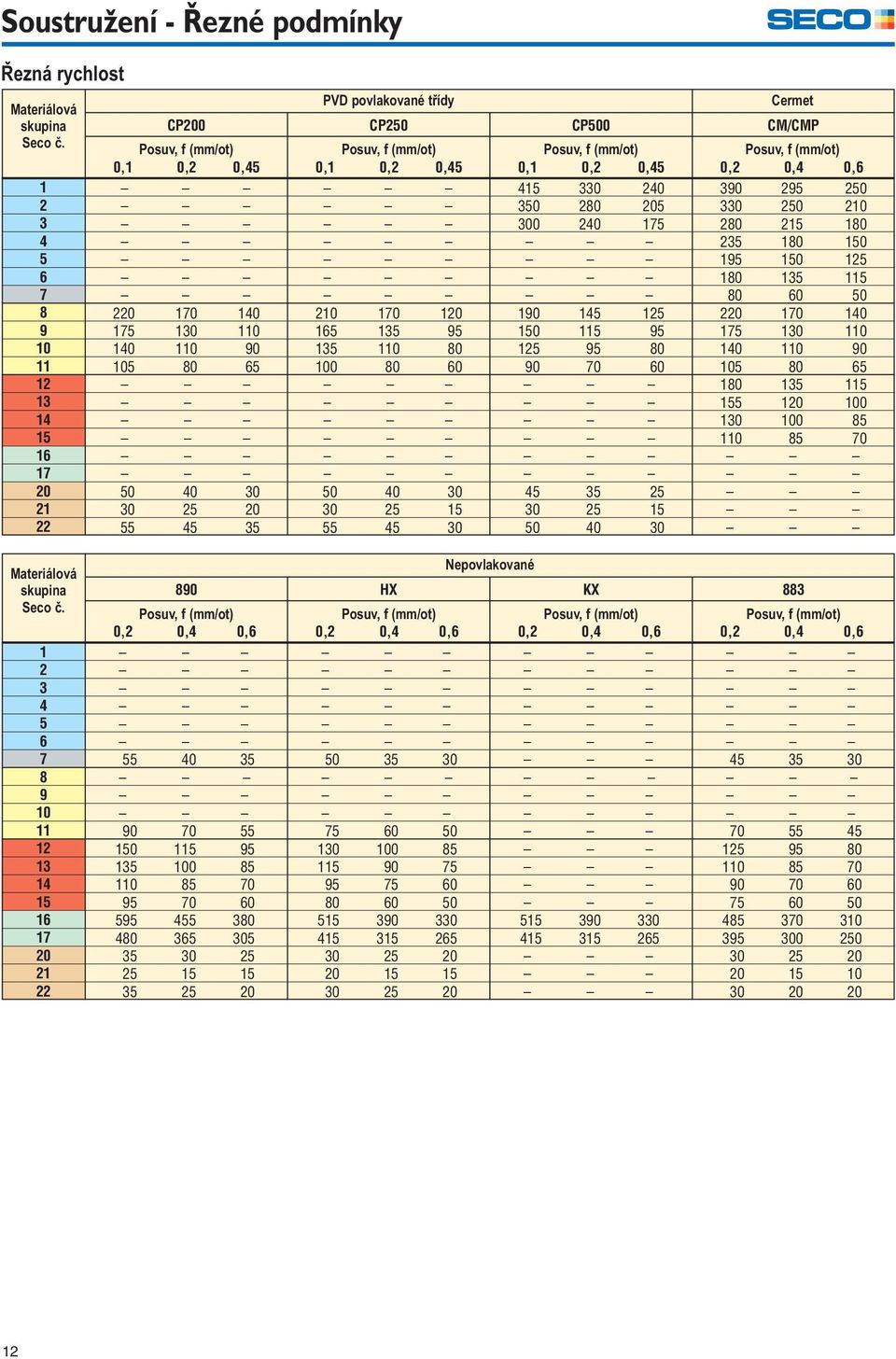

12 Soustružení - Řezné podmínky Řezná rychlost Materiálová skupina Seco č PVD povlakované třídy Cermet CP200 Posuv, f (mm/ot) CP250 Posuv, f (mm/ot) CP500 Posuv, f (mm/ot) CM/CMP Posuv, f (mm/ot) 0,1 0,2 0,45 0,1 0,2 0,45 0,1 0,2 0,45 0,2 0,4 0, Materiálová skupina Seco č Posuv, f (mm/ot) Posuv, f (mm/ot) Posuv, f (mm/ot) 0,2 0,4 0,6 0,2 0,4 0,6 0,2 0,4 0, Nepovlakované HX KX Posuv, f (mm/ot) 0,2 0,4 0,

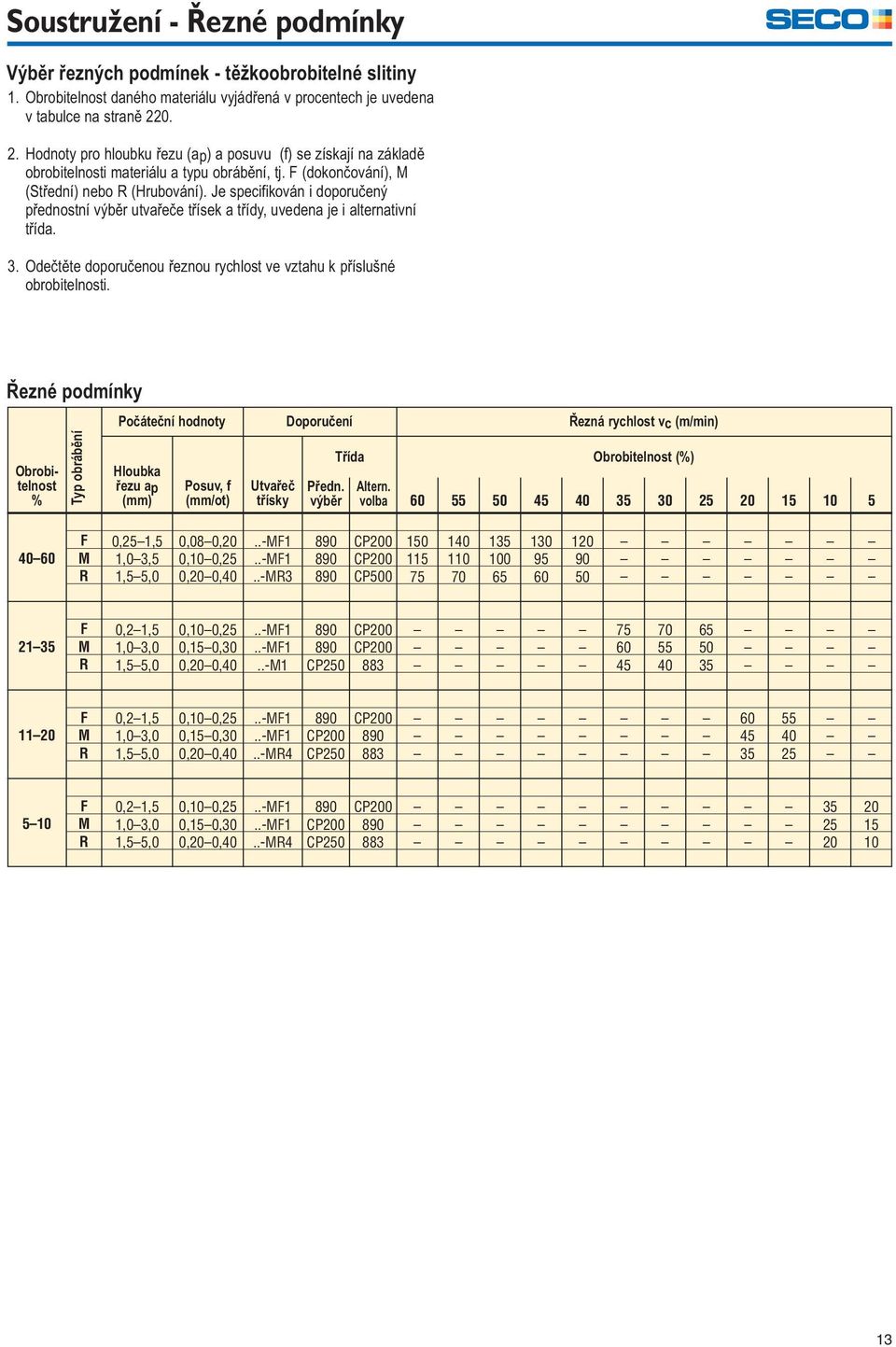

13 Soustružení - Řezné podmínky Výběr řezných podmínek - těžkoobrobitelné slitiny 1. Obrobitelnost daného materiálu vyjádřená v procentech je uvedena v tabulce na straně Hodnoty pro hloubku řezu (ap) a posuvu (f) se získají na základě obrobitelnosti materiálu a typu obrábění, tj. F (dokončování), M (Střední) nebo R (Hrubování). Je specifikován i doporučený přednostní výběr utvařeče třísek a třídy, uvedena je i alternativní třída. 3. Odečtěte doporučenou řeznou rychlost ve vztahu k příslušné obrobitelnosti. Řezné podmínky Obrobitelnost % Typ obrábění Počáteční hodnoty Hloubka řezu ap (mm) Posuv, f (mm/ot) Utvařeč třísky Doporučení Předn. výběr Altern. volba Řezná rychlost vc (m/min) Třída Obrobitelnost (%) F M R 0,251,5 1,03,5 1,55,0 0,080,20 0,100,25 0,200,40..-MF1..-MF1..-MR CP200 CP200 CP F M R 0,21,5 1,03,0 1,55,0 0,100,25 0,150,30 0,200,40..-MF1..-MF1..-M CP250 CP200 CP F M R 0,21,5 1,03,0 1,55,0 0,100,25 0,150,30 0,200,40..-MF1..-MF1..-MR4 890 CP200 CP250 CP F M R 0,21,5 1,03,0 1,55,0 0,100,25 0,150,30 0,200,40..-MF1..-MF1..-MR4 890 CP200 CP250 CP

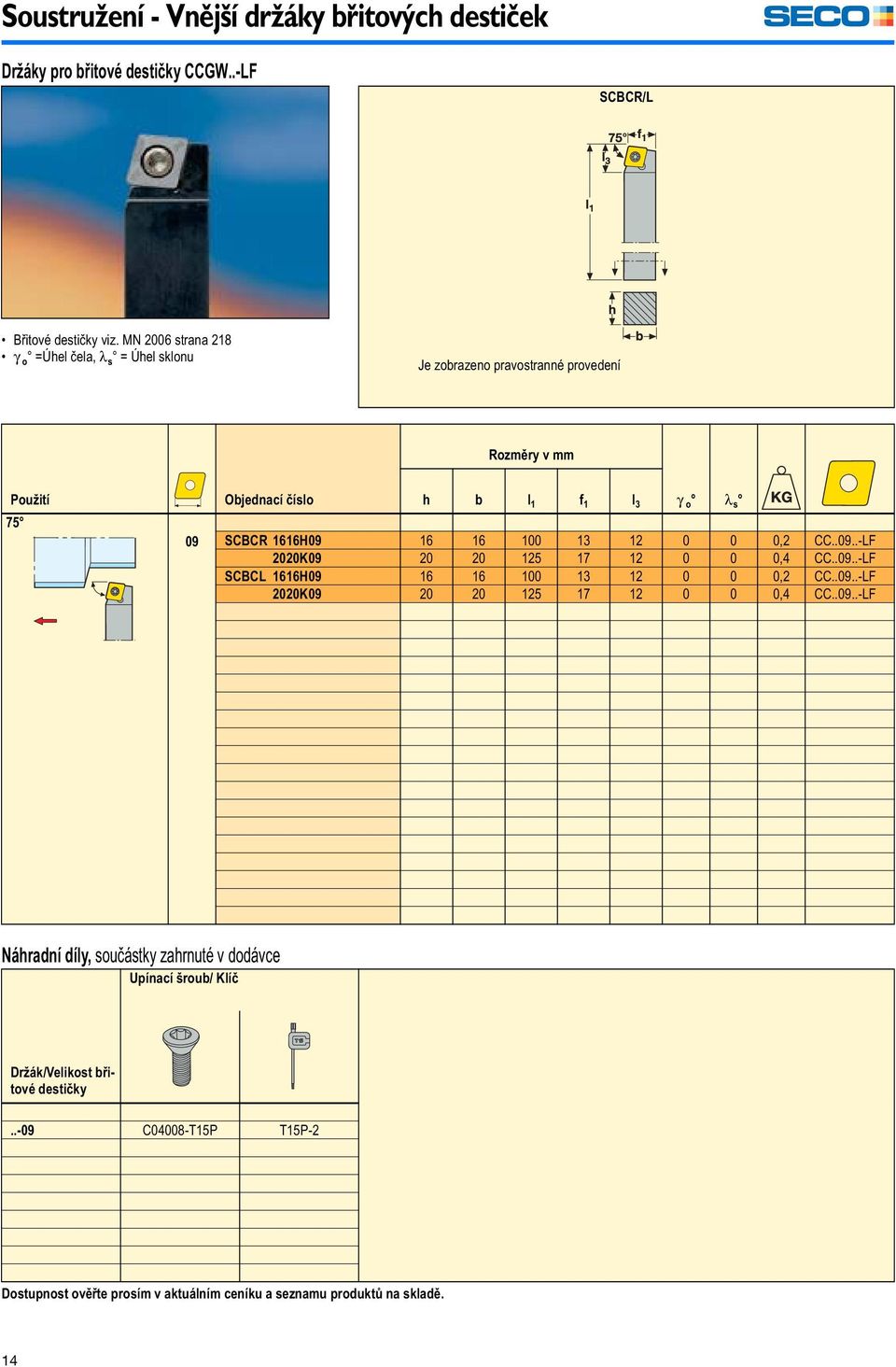

14 Soustružení - Vnější držáky břitových destiček Držáky pro břitové destičky CCGW..-LF SCBCR/L Břitové destičky viz. MN 2006 strana 218 γ o =Úhel čela, λ s = Úhel sklonu Je zobrazeno pravostranné provedení Použití 75 h b l 1 f 1 l 3 γ o λ s 09 SCBCR 1616H ,2 CC LF 2020K ,4 CC LF SCBCL 1616H ,2 CC LF 2020K ,4 CC LF Náhradní díly, součástky zahrnuté v dodávce Upínací šroub/ Klíč Držák/Velikost břitové destičky..-09 C04008-T15P T15P-2 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 14

15 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky CNGA, CNGG, CNMA, CNMG a CNMM PCLNR/L Břitové destičky viz. strana a MN 2006 strana 220 γ o = úhel čela, λ s = úhel sklonu břitu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 3 min D m γ o λ s 09 A20R-PCLNR ,4 CN A25S-PCLNR ,9 CN A20R-PCLNL ,4 CN A25S-PCLNL ,9 CN A32T-PCLNR ,7 CN A40U-PCLNR , ,9 CN A32T-PCLNL ,7 CN A40U-PCLNL , ,9 CN A40U-PCLNR , ,9 CN A50V-PCLNR , ,3 CN A40U-PCLNL , ,9 CN A50V-PCLNL , ,3 CN A50V-PCLNR , ,3 CN A50V-PCLNL , ,3 CN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč* Šroub/Klíč* Upínací šroub/ Klíč Klín Čep* Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky R L A20R , SEAL20 A25S , SEAL25 A32T WS1620-T20P T20P SEAL32 A40U SEAL40 A40U WS2325-T25P T25P SEAL40 A50V WS2325-T25P T25P SEAL SEAL50 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 15

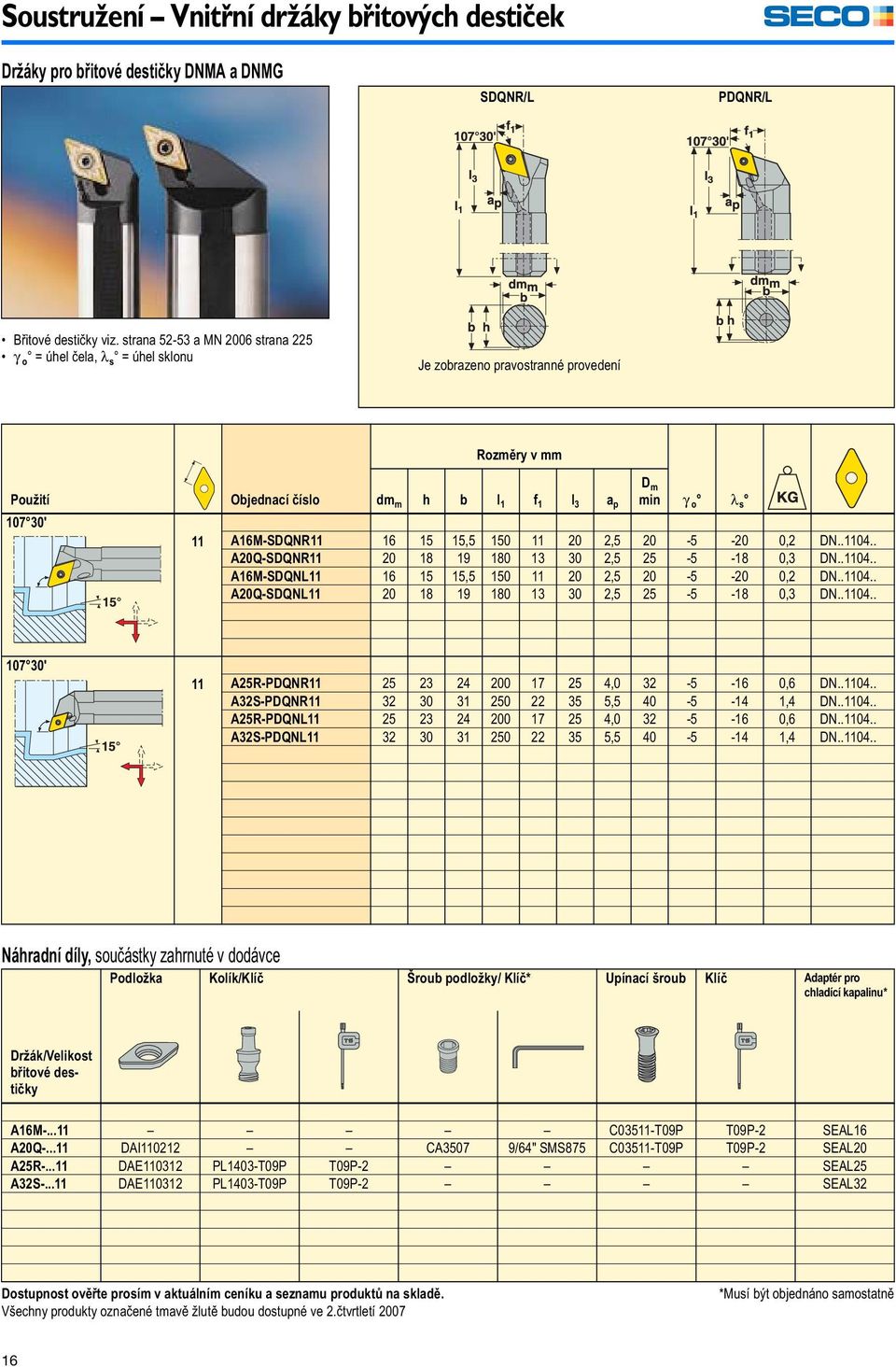

16 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky DNMA a DNMG SDQNR/L PDQNR/L Břitové destičky viz. strana a MN 2006 strana 225 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití ' dm m h b l 1 f 1 l 3 a p min D m γ o λ s 11 A16M-SDQNR , , ,2 DN A20Q-SDQNR , ,3 DN A16M-SDQNL , , ,2 DN A20Q-SDQNL , ,3 DN ' 11 A25R-PDQNR , ,6 DN A32S-PDQNR , ,4 DN A25R-PDQNL , ,6 DN A32S-PDQNL , ,4 DN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč Šroub podložky/ Klíč* Upínací šroub Klíč Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A16M C03511-T09P T09P-2 SEAL16 A20Q DAI CA3507 9/64" SMS875 C03511-T09P T09P-2 SEAL20 A25R DAE PL1403-T09P T09P-2 SEAL25 A32S DAE PL1403-T09P T09P-2 SEAL32 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 16

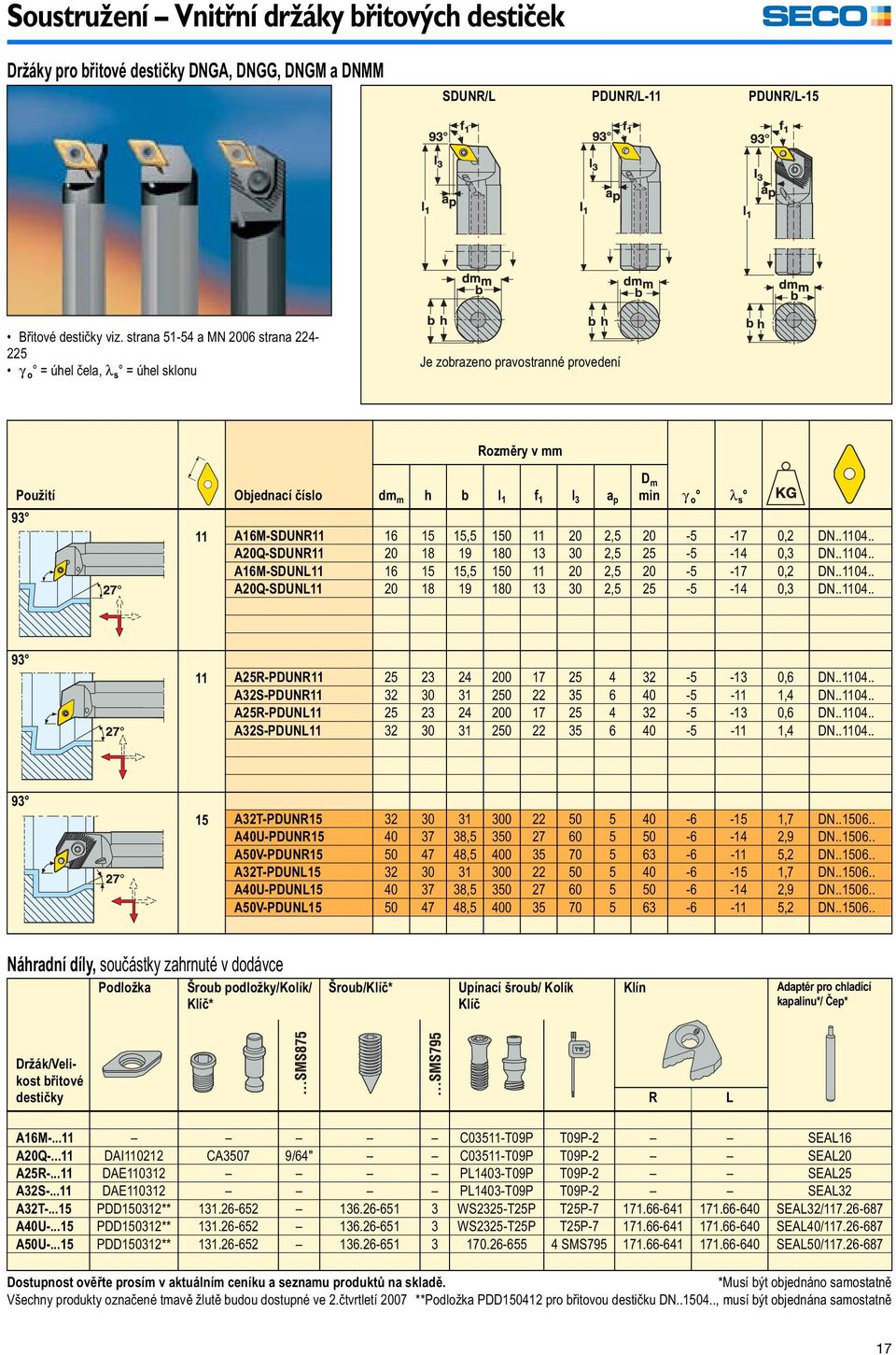

17 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky DNGA, DNGG, DNGM a DNMM SDUNR/L PDUNR/L-11 PDUNR/L-15 Břitové destičky viz. strana a MN 2006 strana γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 93 dm m h b l 1 f 1 l 3 a p min D m γ o λ s 11 A16M-SDUNR , , ,2 DN A20Q-SDUNR , ,3 DN A16M-SDUNL , , ,2 DN A20Q-SDUNL , ,3 DN A25R-PDUNR ,6 DN A32S-PDUNR ,4 DN A25R-PDUNL ,6 DN A32S-PDUNL ,4 DN A32T-PDUNR ,7 DN A40U-PDUNR , ,9 DN A50V-PDUNR , ,2 DN A32T-PDUNL ,7 DN A40U-PDUNL , ,9 DN A50V-PDUNL , ,2 DN Náhradní díly, součástky zahrnuté v dodávce Podložka Šroub podložky/kolík/ Klíč* Šroub/Klíč* Upínací šroub/ Kolík Klíč Klín Adaptér pro chladící kapalinu*/ Čep* Držák/Velikost břitové destičky R L A16M C03511-T09P T09P-2 SEAL16 A20Q DAI CA3507 9/64" C03511-T09P T09P-2 SEAL20 A25R DAE PL1403-T09P T09P-2 SEAL25 A32S DAE PL1403-T09P T09P-2 SEAL32 A32T PDD150312** WS2325-T25P T25P SEAL32/ A40U PDD150312** WS2325-T25P T25P SEAL40/ A50U PDD150312** SMS SEAL50/ Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. *Musí být objednáno samostatně Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 **Podložka PDD pro břitovou destičku DN , musí být objednána samostatně 17

18 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky DNMA a DNMG SDYNR/L PDYNR/L Břitové destičky viz. strana a MN 2006 strana 225 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 7 l 3 a p min D m γ o λ s 11 A20Q-SDYNR ,4 DN A20Q-SDYNL ,4 DN A25R-PDYNR , ,8 DN A32S-PDYNR , , ,5 DN A25R-PDYNL , ,8 DN A32S-PDYNL , , ,5 DN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík Klíč Šroub podložky Klíč Upínací šroub Klíč Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A20Q DAI CA3507 9/64" SMS875 C03511-T09P T09P-2 SEAL20 A25R DAE PL1403-T09P T09P-2 SEAL25 A32S DAE PL1403-T09P T09P-2 SEAL32 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 18

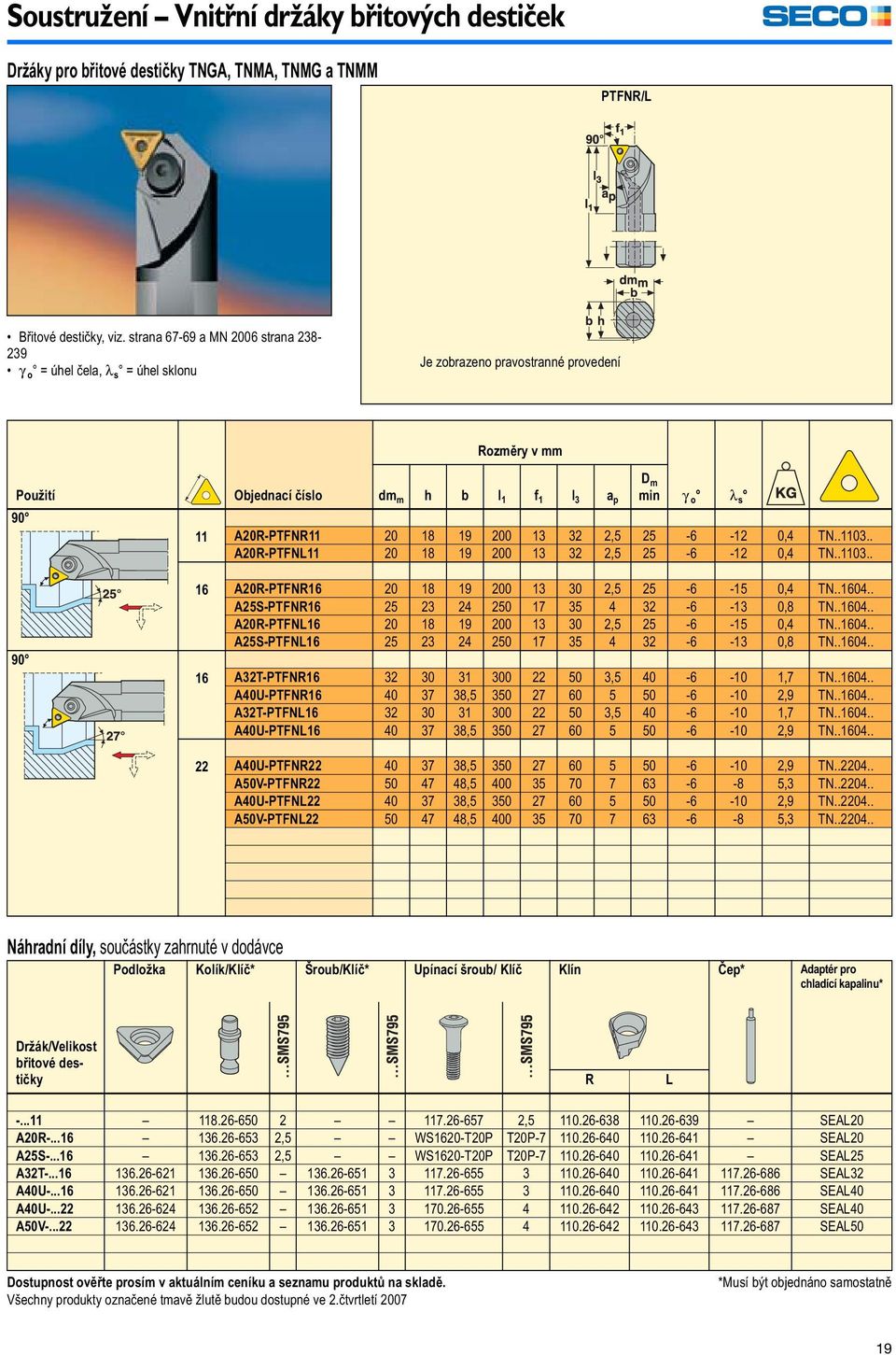

19 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky TNGA, TNMA, TNMG a TNMM PTFNR/L Břitové destičky, viz. strana a MN 2006 strana γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití dm m h b l 1 f 1 l 3 a p min D m γ o λ s 11 A20R-PTFNR , ,4 TN A20R-PTFNL , ,4 TN A20R-PTFNR , ,4 TN A25S-PTFNR ,8 TN A20R-PTFNL , ,4 TN A25S-PTFNL ,8 TN A32T-PTFNR , ,7 TN A40U-PTFNR , ,9 TN A32T-PTFNL , ,7 TN A40U-PTFNL , ,9 TN A40U-PTFNR , ,9 TN A50V-PTFNR , ,3 TN A40U-PTFNL , ,9 TN A50V-PTFNL , ,3 TN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč* Šroub/Klíč* Upínací šroub/ Klíč Klín Čep* Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky R L , SEAL20 A20R ,5 WS1620-T20P T20P SEAL20 A25S ,5 WS1620-T20P T20P SEAL25 A32T SEAL32 A40U SEAL40 A40U SEAL40 A50V SEAL50 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 19

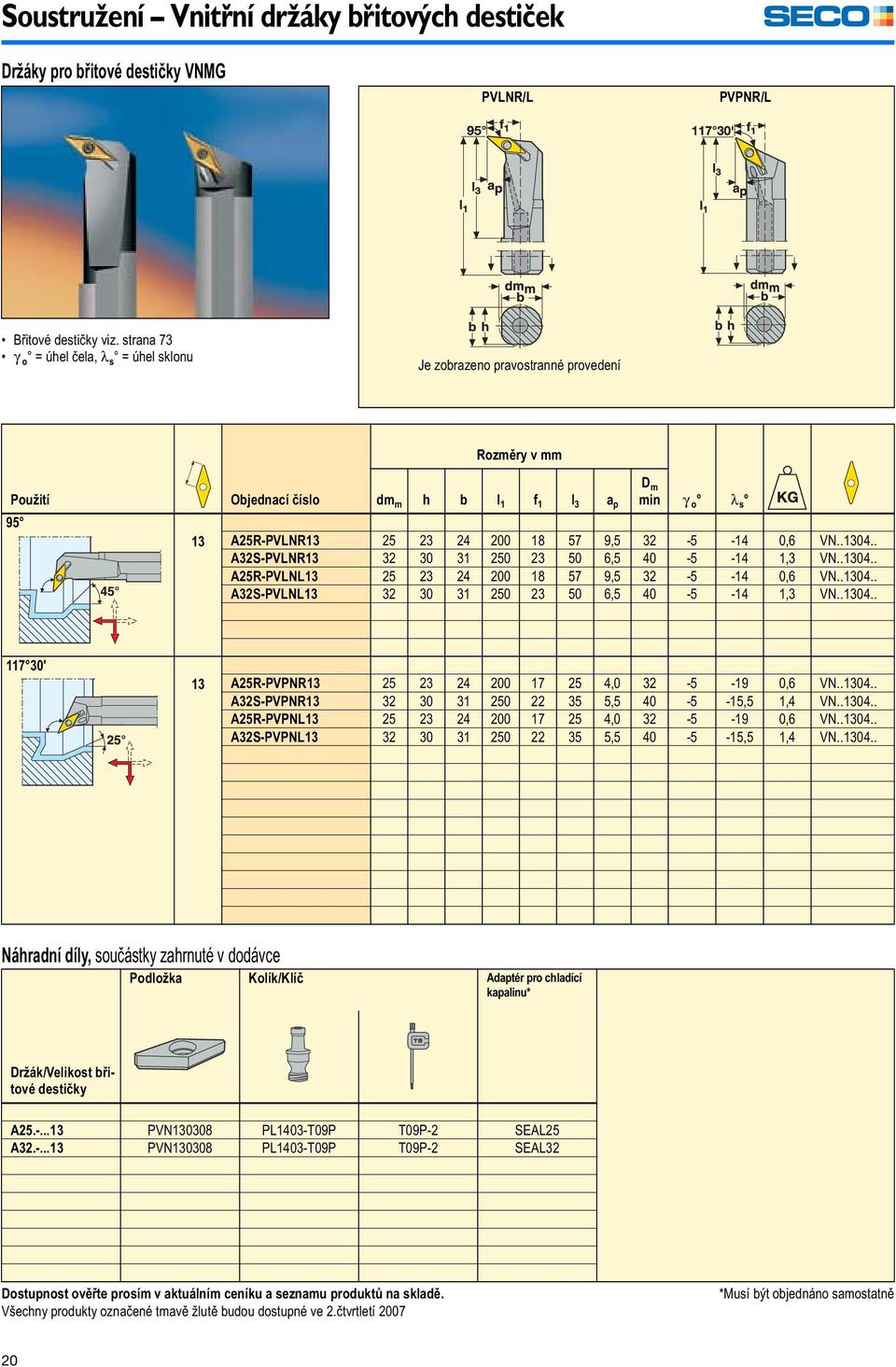

20 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky VNMG PVLNR/L PVPNR/L Břitové destičky viz. strana 73 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 3 a p min D m γ o λ s 13 A25R-PVLNR , ,6 VN A32S-PVLNR , ,3 VN A25R-PVLNL , ,6 VN A32S-PVLNL , ,3 VN ' 13 A25R-PVPNR , ,6 VN A32S-PVPNR , ,5 1,4 VN A25R-PVPNL , ,6 VN A32S-PVPNL , ,5 1,4 VN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A PVN PL1403-T09P T09P-2 SEAL25 A PVN PL1403-T09P T09P-2 SEAL32 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 20

21 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky WNGA, WNGG, WNMA, WNMG a WNMM PWLNR/L Břitové destičky, viz. strana a MN 2006 strana γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 3 min D m γ o λ s 06 A20Q-PWLNR ,4 WN A25R-PWLNR ,6 WN A32S-PWLNR ,3 WN A40T-PWLNR , ,4 WN A20Q-PWLNL ,4 WN A25R-PWLNL ,6 WN A32S-PWLNL ,3 WN A40T-PWLNL , ,4 WN A25R-PWLNR ,6 WN A32S-PWLNR ,3 WN A40T-PWLNR , ,5 WN A25R-PWLNL ,6 WN A32S-PWLNL ,3 WN A40T-PWLNL , ,5 WN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč* Klín Upínací šroub/ Klíč Šroub Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A20Q WAI PP1209-T09P T09P-2 WNW06HD WS1620-T20P T20P-7 L82511-T07P SEAL20 A25R WAI PP1209-T09P T09P-2 WNW06HD WS1920-T20P T20P-7 L82511-T07P SEAL25 A32S WAE PP1409-T09P T09P-2 WNW06HD WS1920-T20P T20P-7 L82511-T07P SEAL32 A40T WAE PP1409-T09P T09P-2 WNW06HD WS1920-T20P T20P-7 L82511-T07P SEAL40 A25R WAI PP1415-T15P T15P-2 WNW08HD WS2325-T25P T25P-7 L82511-T07P SEAL25 A32S WAI PP1415-T15P T15P-2 WNW08HD WS2325-T25P T25P-7 L82511-T07P SEAL32 A40T WAI PP1415-T15P T15P-2 WNW08HD WS2325-T25P T25P-7 L82511-T07P SEAL40 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 21

22 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky CNGA, CNGG, CNMA, CNMM a CNMN MCLNR/L Břitové destičky viz. strana a MN 2006 strana 220 γ o = úhel čela, λ s = úhel sklonu břitu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 3 min D m γ o λ s 12 S25S-MCLNR ,9 CN S32T-MCLNR ,8 CN S40U-MCLNR , ,2 CN S25S-MCLNL ,9 CN S32T-MCLNL ,8 CN S40U-MCLNL , ,2 CN S50V-MCLNR , ,7 CN S50V-MCLNL , ,7 CN S50V-MCLNR , ,7 CN S50V-MCLNL , ,7 CN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč* Šroub podložky* Upínka Upínací šroub/ Klíč Ucpávka* Držák/Velikost břitové destičky S25S MN1215S-T15P T15P-2 MC20 LD6020-T15P T15P-2 P3 S32T CSN MN1215R-T15P T15P-2 CS6313-T15P MC20 LD6020-T15P T15P-2 P3 S40U CSN MN1215R-T15P T15P-2 CS6313-T15P MC20 LD6020-T15P T15P-2 P CSN MN1515-T15P T15P-2 CS8016-T15P MC12 LD8030-T25P T25P-7 P CSN MN1925-T25P T25P-7 CS1016-T20P MC12 LD8030-T25P T25P-7 P4 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 22

23 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky SNGN, SNMA, SNMG, SNMM a SNUN MSKNR/L Břitové destičky, viz. strana a MN 2006 strana 231, 233 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 75 dm m h b l 1 f 1 l 3 min D m γ o λ s 12 S32T-MSKNR ,8 SN S40U-MSKNR , ,1 SN S32T-MSKNL ,8 SN S40U-MSKNL , ,1 SN S50V-MSKNR , ,6 SN S50V-MSKNL , ,6 SN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč* Šroub podložky* Upínka Upínací šroub/ Klíč Ucpávka* Držák/Velikost břitové destičky SSN MN1215R-T15P T15P-2 CS6313-T15P MC20 LD6020-T15P T15P-2 P SSN MN1515-T15P T15P-2 CS8016-T15P MC12 LD8025-T25P T25P-7 P4 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 23

24 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky TNGA, TNGN, TNMA, TNMG, TNMM, TNMN a TNUN MTFNR/L Břitové destičky, viz. strana a MN 2006 strana 238 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 90 dm m h b l 1 f 1 l 3 D m γ o λ s 16 S32T-MTFNR ,8 TN S32T-MTFNL ,8 TN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč* Šroub podložky* Upínka Upínací šroub/ Klíč Ucpávka* Držák/Velikost břitové destičky TSN160312** MN0909L-T09P T09P-2 CS5008-T09P MC06 LD5020-T09P T09P-2 P2 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně **Podložka TSN pro destičku TN , musí být objednána samostatně 24

25 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky VNGA, VNGG, VNGM, VNMA a VNMG MVPNR/L MVLNR/L MVYNR/L Břitové destičky, viz. strana a MN 2006 strana γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití ' dm m h b l 1 f 1 l 7 l 3 a p min D m γ o λ s 16 S32T-MVPNR ,8 VN S32T-MVPNL ,8 VN S32T-MVLNR ,8 VN S32T-MVLNL ,8 VN S32T-MVYNR ,9 VN S32T-MVYNL ,9 VN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč* Upínka Upínací šroub/ Klíč Držák/Velikost břitové destičky VSN MN0909L-T09P T09P-2 MC20 LD6021-T09P T09P-2 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 25

26 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky WNGA, WNGG, WNMA, WNMG a WNMM MWLNR/L Břitové destičky, viz. strana a MN 2006 strana γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 3 min D m γ o λ s 08 S25S-MWLNR ,9 WN S32T-MWLNR ,7 WN S40U-MWLNR , ,2 WN S25S-MWLNL ,9 WN S32T-MWLNL ,7 WN S40U-MWLNL , ,0 WN Náhradní díly, součástky zahrnuté v dodávce Podložka Kolík/Klíč* Upínka Upínací šroub/ Klíč Ucpávka* Držák/Velikost břitové destičky S25S MN1215S-T15P T15P-2 MC20 LD6020-T15P T15P-2 P3 S32T MWN MN1215T-T15P T15P-2 MC21 LD6025-T15P T15P-2 P3 S40U MWN MN1215T-T15P T15P-2 MC21 LD6025-T15P T15P-2 P3 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 26

27 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky CNGA, CNGG, CNMA, CNMG a CNMM PCLNR/L Břitové destičky viz. strana a MN 2006 strana 220 γ o = úhel čela, λ s = úhel sklonu břitu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 3 min D m γ o λ s 12 S25T-PCLNR ,0 CN S32U-PCLNR ,0 CN S40V-PCLNR , ,4 CN S25T-PCLNL ,0 CN S32U-PCLNL ,0 CN S40V-PCLNL , ,4 CN Náhradní díly, součástky zahrnuté v dodávce Podložka Pružný čep Páčka Šroub Čep Klíč Držák/Velikost břitové destičky S25T-..12 PP4613 LS SMS795 S32U-..12 PCN RP6757 PP4713 LS0818 MP SMS795 S40V-..12 PCN RP6757 PP4713 LS0818 MP SMS795 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí

28 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky DNGA, DNGG, DNGM, DNMA, DNMG a DNMM PDUNR/L Břitové destičky viz. strana a MN 2006 strana γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 93 dm m h b l 1 f 1 l 3 a p min D m γ o λ s 11 S25T-PDUNR , ,0 DN S32U-PDUNR , ,0 DN S25T-PDUNL , ,0 DN S32U-PDUNL , ,0 DN S32U-PDUNR , ,0 DN S40V-PDUNR , ,4 DN S50W-PDUNR , , ,3 DN S32U-PDUNL , ,0 DN S40V-PDUNL , ,4 DN S50W-PDUNL , , ,3 DN Náhradní díly, součástky zahrnuté v dodávce Podložka Pružný čep Páčka Šroub Čep Klíč Držák/Velikost břitové destičky S25T PP3611 LS SMS795 S32U PDN RP5153 PP3512 LS0616 MP SMS PDN RP6757 PP4716 LS0822 MP SMS795 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí

29 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky SNMA, SNMG a SNMM PSKNR/L Břitové destičky, viz. strana a MN 2006 strana 231, 233 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 75 dm m h b l 1 f 1 l 3 min D m γ o λ s 12 S25T-PSKNR ,0 SN S32U-PSKNR ,0 SN S40V-PSKNR ,4 SN S25T-PSKNL ,0 SN S32U-PSKNL ,0 SN S40V-PSKNL ,4 SN Náhradní díly, součástky zahrnuté v dodávce Podložka Pružný čep Páčka Šroub Čep Klíč Držák/Velikost břitové destičky S25T-..12 PP4613 LS SMS795 S32U-..12 PSN RP6757 PP4713 LS0816 MP SMS795 S40V-..12 PSN RP6757 PP4713 LS0816 MP SMS795 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí

30 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky CDCB SCLDR/L SCFDR/L Břitové destičky viz. strana 44 Pouzdro viz. MN 2006 strana 178 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití dm m h b l 1 f 1 l 3 min D m γ o λ s 04 A05D-SCLDR04 5 4, ,7 5, ,014 CD A06E-SCLDR04 6 5, ,5 10,2 6, ,020 CD A08F-SCLDR04 8 7, ,5 11,2 8, ,033 CD A05D-SCLDL04 5 4, ,7 5, ,014 CD A06E-SCLDL04 6 5, ,5 10,2 6, ,020 CD A08F-SCLDL04 8 7, ,5 11,2 8, ,033 CD A05D-SCFDR04 5 4, ,7 5, ,014 CD A06E-SCFDR04 6 5, ,5 10,2 6, ,020 CD A05D-SCFDL04 5 4, ,7 5, ,014 CD A06E-SCFDL04 6 5, ,5 10,2 6, ,020 CD Náhradní díly, součástky zahrnuté v dodávce Šroub/Klíč Držák/Velikost břitové destičky..04 C11804-T06P T06P-2 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí

31 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky CCGT, CCGW, CCMT a CCMW SCLCR/L SCLCR/L..-R Břitové destičky viz. strana a MN 2006 strana , 248 γ o = úhel čela, λ s = úhel sklonu břitu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 3 min D m γ o λ s 06 A08K-SCLCR , ,05 CC A08K-SCLCR06-R ,05 CC A10L-SCLCR , ,1 CC A10L-SCLCR06-R ,1 CC A12N-SCLCR , ,1 CC A16Q-SCLCR , ,2 CC A08K-SCLCL , ,05 CC A08K-SCLCL06-R ,05 CC A10L-SCLCL , ,1 CC A10L-SCLCL06-R ,1 CC A12N-SCLCL , ,1 CC A16Q-SCLCL , ,2 CC Náhradní díly, součástky zahrnuté v dodávce Upínací šroub/ Klíč Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A08K-.. C02505-T07P T07P-2 A10L-.. C02506-T07P T07P-2 A12N-.. C02506-T07P T07P-2 A16Q-.. C02506-T07P T07P-2 SEAL16 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 31

32 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky CCGT, CCGW, CCMT a CCMW SCLCR/L SCLCR/L..-R Břitové destičky viz. strana a MN 2006 strana , 248 γ o = úhel čela, λ s = úhel sklonu břitu Je zobrazeno pravostranné provedení Použití 95 dm m h b l 1 f 1 l 3 min D m γ o λ s 09 A12N-SCLCR , ,1 CC..09T3.. A12N-SCLCR09-R ,1 CC..09T3.. A16Q-SCLCR , ,2 CC..09T3.. A16Q-SCLCR09-R ,3 CC..09T3.. A20R-SCLCR ,4 CC..09T3.. A20R-SCLCR09-R ,5 CC..09T3.. A12N-SCLCL , ,1 CC..09T3.. A12N-SCLCL09-R ,1 CC..09T3.. A16Q-SCLCL , ,2 CC..09T3.. A16Q-SCLCL09-R ,3 CC..09T3.. A20R-SCLCL ,4 CC..09T3.. A20R-SCLCL09-R ,5 CC..09T3.. Náhradní díly, součástky zahrnuté v dodávce Upínací šroub/ Klíč Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A12N-.. C04008-T15P T15P-2 A16Q-.. C04008-T15P T15P-2 SEAL16 A20R-.. C04008-T15P T15P-2 SEAL20 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 32

33 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky CCGT, CCGW, CCMT a CCMW SCFCR/L Břitové destičky viz. strana a MN 2006 strana , 248 γ o = úhel čela, λ s = úhel sklonu břitu Je zobrazeno pravostranné provedení Použití 90 dm m l 1 f 1 l 3 min D m γ o λ s 06 E08K-SCFCR06-R ,1 CC E10M-SCFCR06-R ,1 CC E08K-SCFCL06-R ,1 CC E10M-SCFCL06-R ,1 CC E12R-SCFCR09-R ,2 CC..09T3.. E16X-SCFCR09-R ,5 CC..09T3.. E12R-SCFCL09-R ,2 CC..09T3.. E16X-SCFCL09-R ,5 CC..09T3.. Náhradní díly, součástky zahrnuté v dodávce Upínací šroub/ Klíč Držák/Velikost břitové destičky E08K R C02505-T07P T07P-2 E10M R C02506-T07P T07P R C04008-T15P T15P-2 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí

34 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky CCGT, CCGW, CCMT a CCMW SCFCR/L SCFCR/L..-R Břitové destičky viz. strana a MN 2006 strana , 248 γ o = úhel čela, λ s = úhel sklonu břitu Je zobrazeno pravostranné provedení Použití 90 dm m h b l 1 f 1 l 3 min D m γ o λ s 06 A08K-SCFCR , ,05 CC A08K-SCFCR06-R ,05 CC A10L-SCFCR , ,1 CC A10L-SCFCR06-R ,1 CC A08K-SCFCL , ,05 CC A08K-SCFCL06-R ,05 CC A10L-SCFCL , ,1 CC A10L-SCFCL06-R ,1 CC A12N-SCFCR , ,1 CC..09T3.. A12N-SCFCR09-R ,1 CC..09T3.. A16Q-SCFCR , ,2 CC..09T3.. A16Q-SCFCR09-R ,3 CC..09T3.. A20R-SCFCR ,4 CC..09T3.. A20R-SCFCR09-R ,5 CC..09T3.. A12N-SCFCL , ,1 CC..09T3.. A12N-SCFCL09-R ,1 CC..09T3.. A16Q-SCFCL , ,2 CC..09T3.. A16Q-SCFCL09-R ,3 CC..09T3.. A20R-SCFCL ,4 CC..09T3.. A20R-SCFCL09-R ,5 CC..09T3.. Náhradní díly, součástky zahrnuté v dodávce Upínací šroub/ Klíč Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A08K-...06/R C02505-T07P T07P-2 A10L-...06/R C02506-T07P T07P-2 A12N-...09/R C04008-T15P T15P-2 A16Q-...09/R C04008-T15P T15P-2 SEAL16 A20R-...09/R C04008-T15P T15P-2 SEAL20 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 34

35 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky DCGT, DCMT, DCMW a DCMX SDUCR/L SDUCR/L-R Břitové destičky viz. strana a MN 2006 strana , 248 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití 93 dm m h b l 1 f 1 l 3 a p min D m γ o λ s 07 A12N-SDUCR , , ,1 DC A12N-SDUCR07-R , ,1 DC A16Q-SDUCR , , ,2 DC A16Q-SDUCR07-R , ,3 DC A12N-SDUCL , , ,1 DC A12N-SDUCL07-R , ,1 DC A16Q-SDUCL , , ,2 DC A16Q-SDUCL07-R , ,3 DC A20R-SDUCR , ,4 DC..11T3.. A20R-SDUCR11-R , ,5 DC..11T3.. A25S-SDUCR ,8 DC..11T3.. A25S-SDUCR11-R ,9 DC..11T3.. A20R-SDUCL , ,4 DC..11T3.. A20R-SDUCL11-R , ,5 DC..11T3.. A25S-SDUCL ,8 DC..11T3.. A25S-SDUCL11-R ,9 DC..11T A32T-SDUCR ,7 DC A32T-SDUCL ,7 DC Náhradní díly, součástky zahrnuté v dodávce Upínací šroub/ Klíč Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A12N-...07/R C02506-T07P T07P-2 A16Q-...07/R C02506-T07P T07P-2 SEAL16 A20R-...11/R C04008-T15P T15P-2 SEAL20 A25S-...11/R C04008-T15P T15P-2 SEAL25 A32T C04512-T15P T15P-2 SEAL32 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 35

36 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky DCGT, DCMT a DCMW SDQCR/L SDQCR/L..-R Břitové destičky viz. strana a MN 2006 strana , 248 γ o = úhel čela, λ s = úhel sklonu břitu Je zobrazeno pravostranné provedení Použití ' dm m h b l 1 f 1 l 3 a p min D m γ o λ s 07 A10L-SDQCR07-R , ,1 DC A12N-SDQCR07-R , ,1 DC A16Q-SDQCR , , ,2 DC A10L-SDQCL07-R , ,1 DC A12N-SDQCL07-R , ,1 DC A16Q-SDQCL07-R , ,3 DC A20R-SDQCR , ,4 DC..11T3.. A20R-SDQCL11-R , ,5 DC..11T A25S-SDQCR ,8 DC A25S-SDQCL ,9 DC Náhradní díly, součástky zahrnuté v dodávce Upínací šroub/ Klíč Adaptér pro chladící kapalinu* Držák/Velikost břitové destičky A10L C02506-T07P T07P-2 A12N-...07/R C02506-T07P T07P-2 A16Q-...07/R C02506-T07P T07P-2 SEAL C04008-T15P T15P-2 SEAL C04512-T15P T15P-2 SEAL25 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí 2007 *Musí být objednáno samostatně 36

37 Soustružení Vnitřní držáky břitových destiček Držáky pro břitové destičky TDAB a TDCH STLDR/L STFDR/L Břitové destičky viz. strana 66 Pouzdro viz. MN 2006 strana 178 γ o = úhel čela, λ s = úhel sklonu Je zobrazeno pravostranné provedení Použití dm m h b l 1 f 1 l 3 min D m γ o λ s 06 A05D-STLDR06 5 4, ,7 6, ,014 TD A06E-STLDR06 6 5, ,5 10,2 7, ,019 TD A08F-STLDR06 8 7, ,5 11,2 8, ,032 TD A05D-STLDL06 5 4, ,7 6, ,014 TD A06E-STLDL06 6 5, ,5 10,2 7, ,019 TD A08F-STLDL06 8 7, ,5 11,2 8, ,032 TD A05D-STFDR06 5 4, ,7 6, ,014 TD A06E-STFDR06 6 5, ,5 10,2 7, ,019 TD A08F-STFDR06 8 7, ,5 11,2 8, ,033 TD A05D-STFDL06 5 4, ,7 6, ,014 TD A06E-STFDL06 6 5, ,5 10,2 7, ,019 TD A08F-STFDL06 8 7, ,5 11,2 8, ,033 TD Náhradní díly, součástky zahrnuté v dodávce Šroub/Klíč Držák/Velikost břitové destičky..06 C82204-T06P T06P-2 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Všechny produkty označené tmavě žlutě budou dostupné ve 2.čtvrtletí
