3 Obsah 3 Obsah Filtrační technika 4 Sací filtry 4 Vestavné sací filtry 5 Zpětné sací filtry 5 Zpětné filtry 5 Tlakové filtry 6 Vysokotlaké filtry 6 Vysokotlaké pojistné filtry 6 Plnicí hrdla se zavzdušňovacím filtrem 6 Manometry a tlakové spínače 7 Diferenciální tlakové ukazatele a diferenciální tlakové spínače 7 Stavoznaky s vestavěným teploměrem a měrky oleje 7 Speciální zákaznická provedení 7 Systémy údržby kapalin 8 Paralelní filtry 9 Paralelní filtrační agregáty 9 Servisní filtrační agregáty 9 Odvodňovací systémy a odvodňovací filtrační vložky 9 Senzory a měřicí technika 10 Přenosný přístroj pro analýzu olejů 11 Stacionární monitor částic 11 Programové vybavení 11 Řídicí a regulační technika 12 Elektromagneticky ovládané rozváděče 13 Rozváděče s jiným druhem ovládání 13 Elektromagneticky ovládané sekční rozváděče 13 Vestavné rozváděče 13 Proporcionální ventily s elektronikou a tlakovými váhami 14 Tlakové ventily 14 Jednosměrné ventily 14 Škrticí ventily 14 Připojovací řadové a krycí desky 15 Stavebnice hydraulických agregátů, speciální zákaznické agregáty 15 Agregáty s ponořeným motorem 15 Speciální zákaznické řídicí bloky 15

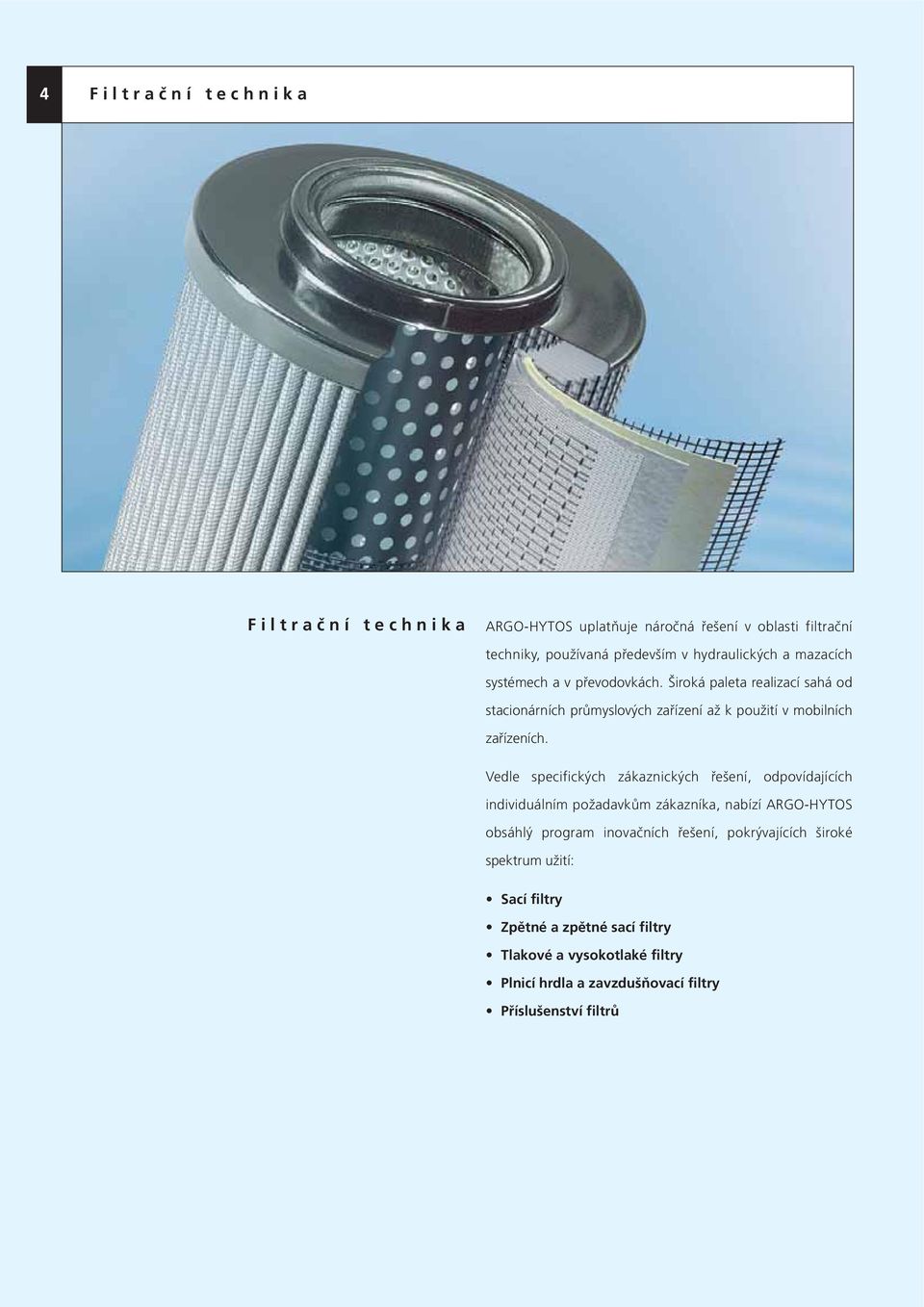

4 4 Filtrační technika Filtrační technika ARGO-HYTOS uplatňuje náročná řešení v oblasti filtrační techniky, používaná především v hydraulických a mazacích systémech a v převodovkách. Široká paleta realizací sahá od stacionárních průmyslových zařízení až k použití v mobilních zařízeních. Vedle specifických zákaznických řešení, odpovídajících individuálním požadavkům zákazníka, nabízí ARGO-HYTOS obsáhlý program inovačních řešení, pokrývajících široké spektrum užití: Sací filtry Zpětné a zpětné sací filtry Tlakové a vysokotlaké filtry Plnicí hrdla a zavzdušňovací filtry Příslušenství filtrů

5 Filtrační technika 5 Sací filtry Jmenovitý průtok [l/min] do 350 Filtrace [μm (c)] 100 Připojení G 1 / 2...G2 1 / 2 Sítové filtrační prvky s vnitřním závitem pro přímou montáž na sací potrubí hydrogenerátorů. Vestavné sací filtry Jmenovitý průtok [l/min] do 130 Filtrace [μm (c)] 30, 60 Připojení G 3 / 4...G1 1 / 4 SAE 1 1 / 2...SAE 2 Montáž na víko nádrže nebo s patkovým uzavíracím ventilem pro vodorovnou montáž na bok nádrže. Zpětné sací filtry Jmenovitý průtok [l/min] do 600 Provozní tlak [MPa] do 11 Filtrace [μm (c)] 12, 16 Připojení G 3 / 4...G1 1 / 2, SAE 1 1 / 2, SAE 2 Montáž na víko nádrže s vývody pro plnicí hydrogenerátory hydrostatických pohonů (předepnutí 0,05 MPa). Zpětné filtry Jmenovitý průtok [l/min] do 650 Provozní tlak [MPa] do 1,6 Filtrace [μm (c)] Připojení Ø 17,5...Ø 20,5 (hadicové připojení) G 1 / 2...G1 1 / 2 SAE 2...SAE 2 1 / 2 Montáž na víko nádrže, popřípadě do samostatného sběrače zpětných přívodů, volitelně s integrovaným vyměnitelným zavzdušňovacím filtrem [2 μm (c)] popř. s difuzorem.

6 6 Filtrační technika Tlakové filtry Jmenovitý průtok [l/min] do 370 Provozní tlak [MPa] do 10 Filtrace [μm (c)] Připojení G 1 / 2...G1 1 / 2, SAE 2 1 / 2 Montáž do potrubí, na přání s elektrickou nebo optickou indikací zanesení filtrační vložky. Vysokotlaké filtry Jmenovitý průtok [l/min] do 1000 Provozní tlak [MPa] do 60 Filtrace [μm (c)] Připojení 2 x Ø 15, 2 x Ø 31 (přírubové připojení) G 1 / 2...G1 1 / 2 SAE 1 1 / 4...SAE 2 Montáž do potrubí nebo přírubové připojení. Na přání s optickou nebo elektrickou indikací zanesení filtrační vložky, volitelně reverzní chod. Vysokotlaké pojistné filtry Jmenovitý průtok [l/min] do 100 Provozní tlak [MPa] do 31,5 Filtrace [μm (c)] 60, 100 Připojení M22 x 1,5...M26 x 1,5 G 3 / 4 Plnicí hrdla se zavzdušňovacím filtrem Průtok vzduchu [I/min] do 850 Průtok oleje [I/min] do 90 Filtrace [μm (c)] 2 Připojení G 3 / 4 M18 x 1,5...M60 x 2 Pro plnění nádrží, pro filtraci vzduchu při vyrovnávání tlaku a pro kontrolu výšky hladiny oleje. Volitelné příslušenství: dvojitý jednosměrný ventil, měrka oleje, provedení Vandalism Proof.

7 Filtrační technika 7 Manometry optické měřicí tlak [MPa] -0,025 0,1 / 0,2 Tlakové spínače elektrické spínací tlak [MPa] -0,015, -0,025 0,12...0,25 Kontrola zanesení filtračních vložek sacích a zpětných filtrů. Diferenciální tlakové ukazatele optické rozsah měřeného tlaku [MPa] 0,2...0,5 Diferenciální tlakové spínače elektrické / optické spínací tlak [MPa] 0,12...0,5 Kontrola zanesení filtračních vložek tlakových a vysokotlakých filtrů. Volitelné příslušenství: dvoustupňová teplotní kompenzace. Stavoznaky s vestavěným teploměrem Rozsah měření výšky hladiny [mm] Rozsah měření teploty oleje [ C] Pro kontrolu výšky hladiny a teploty oleje v nádrži. Měrky oleje Rozsah měření výšky hladiny [mm] Připojovací závit do G 1 / 2 do M16x1,5 Pro kontrolu výšky hladiny a teploty oleje v nádrži. Speciální zákaznická provedení Provedení filtrů a systémů dle přání zákazníka jsou koncipována pro speciální aplikace a vyvíjena ve spolupráci s našimi zákazníky.

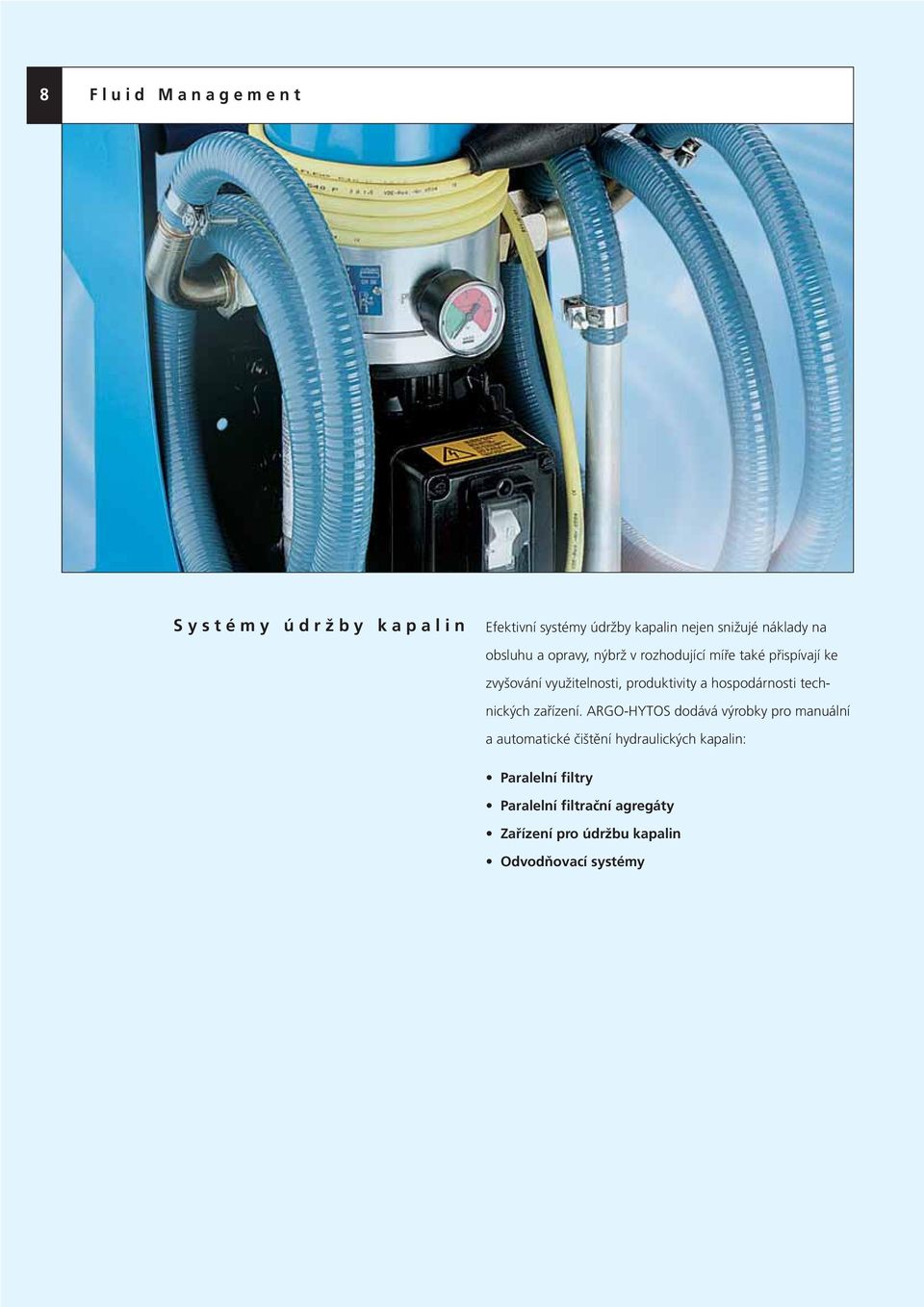

8 8 Fluid Management Systémy údržby kapalin Efektivní systémy údržby kapalin nejen snižujé náklady na obsluhu a opravy, nýbrž v rozhodující míře také přispívají ke zvyšování využitelnosti, produktivity a hospodárnosti technických zařízení. ARGO-HYTOS dodává výrobky pro manuální a automatické čištění hydraulických kapalin: Paralelní filtry Paralelní filtrační agregáty Zařízení pro údržbu kapalin Odvodňovací systémy

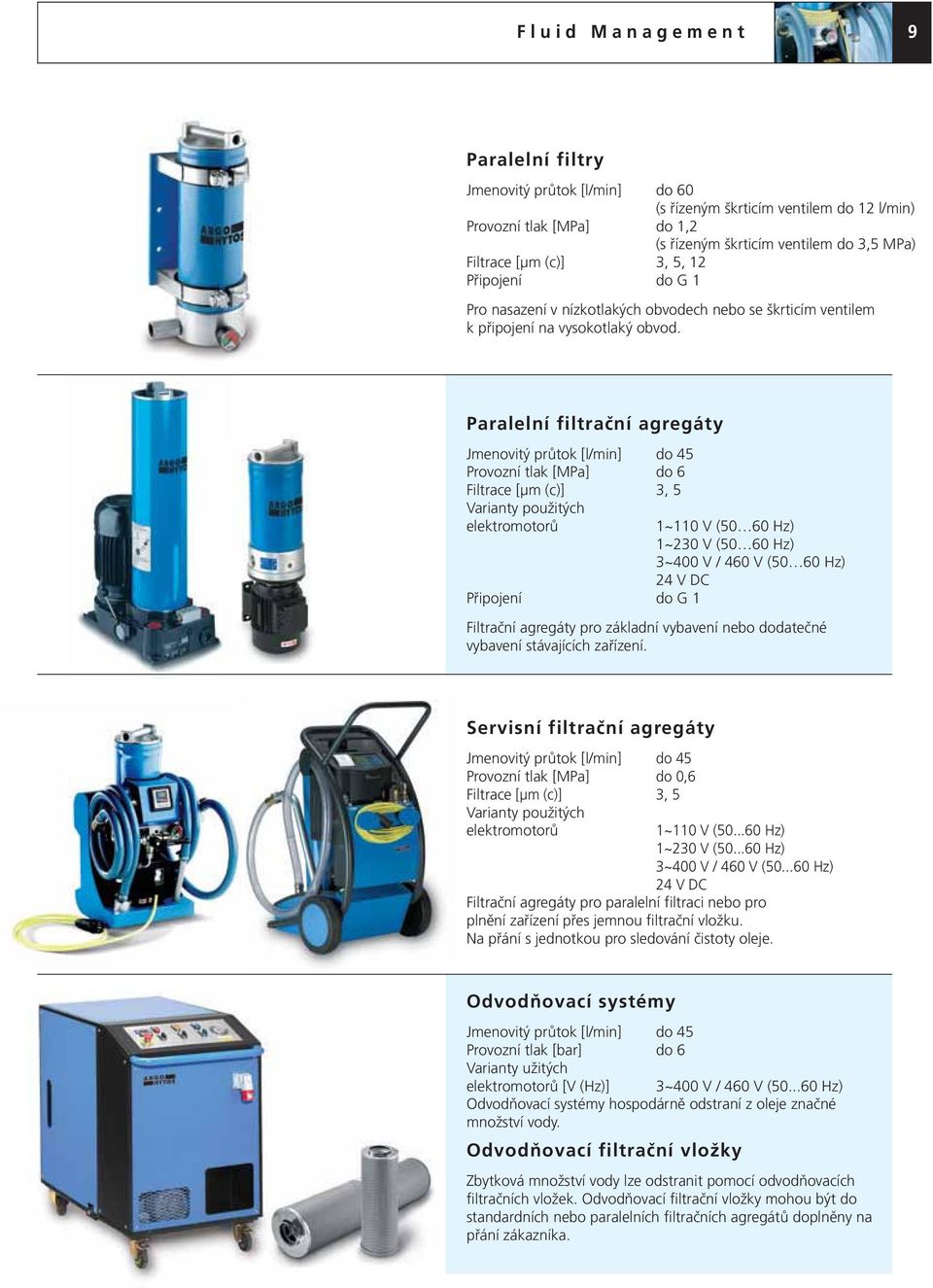

9 Fluid Management 9 Paralelní filtry Jmenovitý průtok [l/min] do 60 (s řízeným škrticím ventilem do 12 l/min) Provozní tlak [MPa] do 1,2 (s řízeným škrticím ventilem do 3,5 MPa) Filtrace [μm (c)] 3, 5, 12 Připojení do G 1 Pro nasazení v nízkotlakých obvodech nebo se škrticím ventilem k připojení na vysokotlaký obvod. Paralelní filtrační agregáty Jmenovitý průtok [l/min] do 45 Provozní tlak [MPa] do 6 Filtrace [μm (c)] 3, 5 Varianty použitých elektromotorů Připojení do G 1 1~110 V (50 60 Hz) 1~230 V (50 60 Hz) 3~400 V / 460 V (50 60 Hz) 24 V DC Filtrační agregáty pro základní vybavení nebo dodatečné vybavení stávajících zařízení. Servisní filtrační agregáty Jmenovitý průtok [l/min] do 45 Provozní tlak [MPa] do 0,6 Filtrace [μm (c)] 3, 5 Varianty použitých elektromotorů 1~110 V ( Hz) 1~230 V ( Hz) 3~400 V / 460 V ( Hz) 24 V DC Filtrační agregáty pro paralelní filtraci nebo pro plnění zařízení přes jemnou filtrační vložku. Na přání s jednotkou pro sledování čistoty oleje. Odvodňovací systémy Jmenovitý průtok [l/min] do 45 Provozní tlak [bar] do 6 Varianty užitých elektromotorů [V (Hz)] 3~400 V / 460 V ( Hz) Odvodňovací systémy hospodárně odstraní z oleje značné množství vody. Odvodňovací filtrační vložky Zbytková množství vody lze odstranit pomocí odvodňovacích filtračních vložek. Odvodňovací filtrační vložky mohou být do standardních nebo paralelních filtračních agregátů doplněny na přání zákazníka.

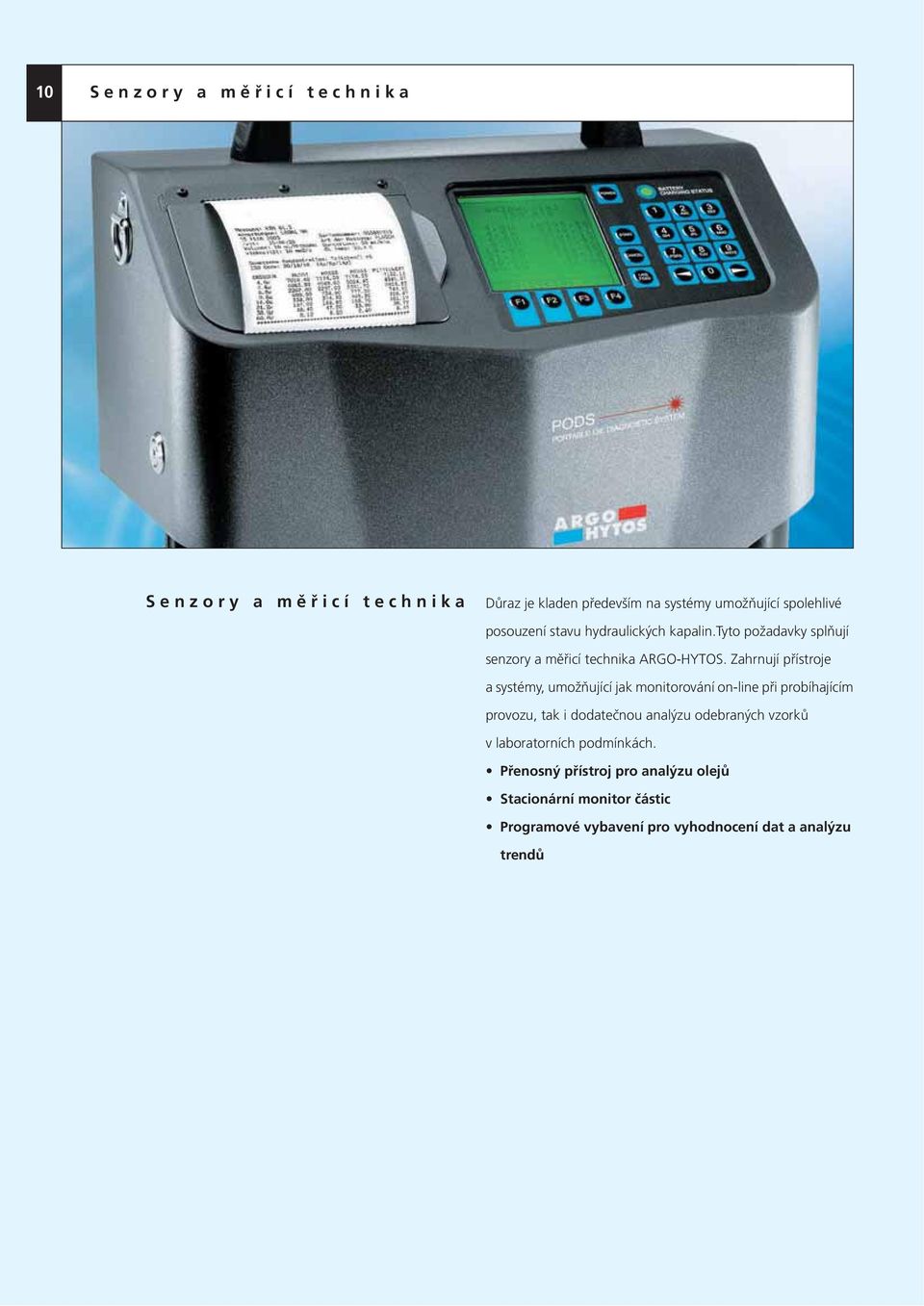

10 10 Senzory a měřicí technika Senzory a měřicí technika Důraz je kladen především na systémy umožňující spolehlivé posouzení stavu hydraulických kapalin.tyto požadavky splňují senzory a měřicí technika ARGO-HYTOS. Zahrnují přístroje a systémy, umožňující jak monitorování on-line při probíhajícím provozu, tak i dodatečnou analýzu odebraných vzorků v laboratorních podmínkách. Přenosný přístroj pro analýzu olejů Stacionární monitor částic Programové vybavení pro vyhodnocení dat a analýzu trendů

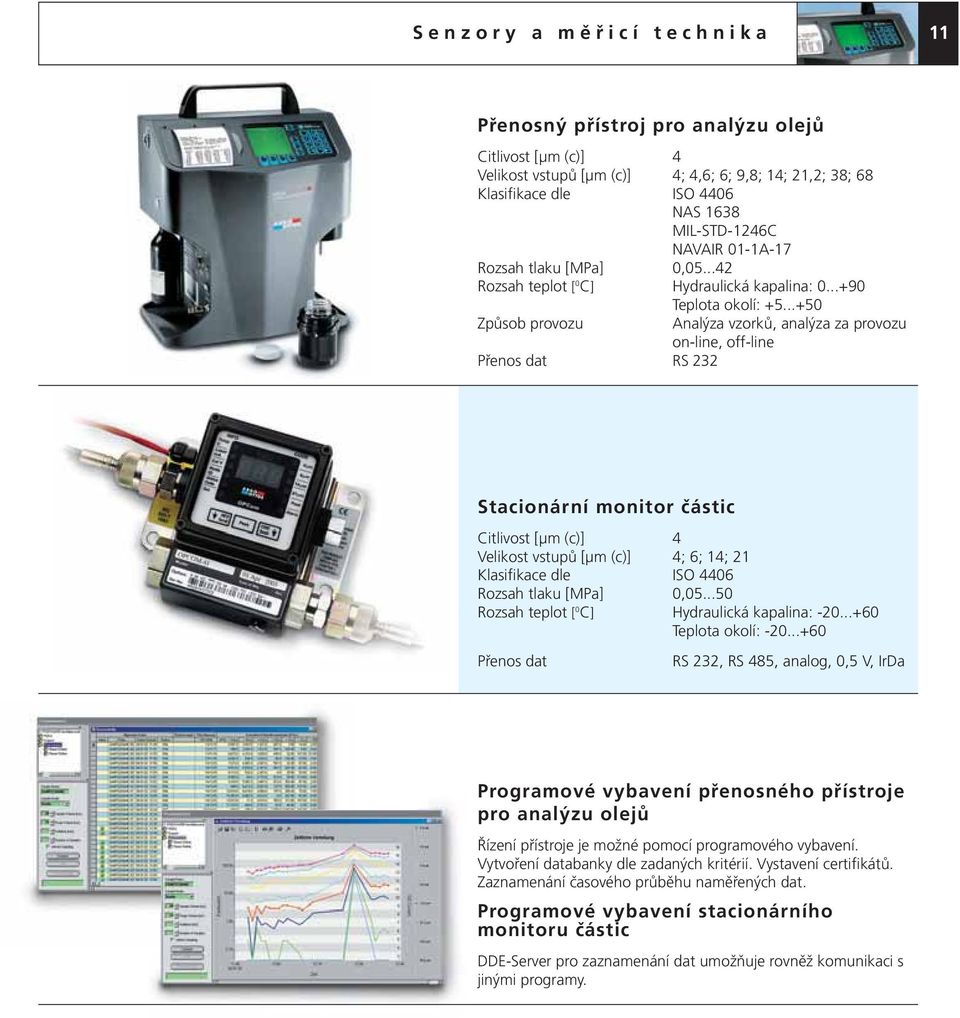

11 Senzory a měřicí technika 11 Přenosný přístroj pro analýzu olejů Citlivost [μm (c)] 4 Velikost vstupů [μm (c)] 4; 4,6; 6; 9,8; 14; 21,2; 38; 68 Klasifikace dle ISO 4406 NAS 1638 MIL-STD-1246C NAVAIR 01-1A-17 Rozsah tlaku [MPa] 0, Rozsah teplot [ 0 C] Hydraulická kapalina: Teplota okolí: Způsob provozu Analýza vzorků, analýza za provozu on-line, off-line Přenos dat RS 232 Stacionární monitor částic Citlivost [μm (c)] 4 Velikost vstupů [μm (c)] 4; 6; 14; 21 Klasifikace dle ISO 4406 Rozsah tlaku [MPa] 0, Rozsah teplot [ 0 C] Hydraulická kapalina: Teplota okolí: Přenos dat RS 232, RS 485, analog, 0,5 V, IrDa Programové vybavení přenosného přístroje pro analýzu olejů Řízení přístroje je možné pomocí programového vybavení. Vytvoření databanky dle zadaných kritérií. Vystavení certifikátů. Zaznamenání časového průběhu naměřených dat. Programové vybavení stacionárního monitoru částic DDE-Server pro zaznamenání dat umožňuje rovněž komunikaci s jinými programy.

12 12 Řídicí a regulační technika Řídicí a regulační technika Kompetentnost podniku ARGO-HYTOS v oblasti řízení a regulace hydraulických systémů je výsledkem více než padesátiletých zkušeností. Základem aplikací je široký výrobní program ventilů, agregátů a řídicích bloků ve všech běžných provedeních a funkcích, jakož i proporcionálních ventilů a příslušné řídicí elektroniky: Přímořízené rozváděče světlosti 03 až 10 a nepřímořízené rozváděče světlosti 16 až 25 Ventily pro montáž na desku škrticí, tlakové a jednosměrné ventily světlosti 04 až 10 Vestavné ventily Přímořízené proporcionální ventily s možnosti a bez možnosti polohové zpětné vazby světlosti 04 až 10 Analogová a digitální řídicí elektronika Onboard nebo pro umístění do skříňového rozvaděče Stavebnice agregátů Řídicí bloky dle požadavků zákazníka Zvláštní důraz je kladen na vývoj specifických zákaznických řešení, založených na osvědčených sériových aplikacích a cíleně přizpůsobených příslušným požadavkům.

13 Řídicí a regulační technika 13 Elektromagneticky ovládané rozváděče Jmenovitá světlost NG04 do NG25 Max. provozní tlak [MPa] do 35 Max. průtok [l/min] do 600 Rozváděče s jinými druhy ovládání Jmenovitá světlost NG04 do NG10 Max. provozní tlak [MPa] do 32 Max. průtok [l/min] do 140 Elektromagneticky ovládané sekční rozváděče Jmenovitá světlost NG03 Max. provozní tlak [MPa] do 25 Max. průtok [l/min] do 20 Vestavné rozváděče Jmenovitá světlost NG04 do NG06 Max. provozní tlak [MPa] do 35 Max. průtok [l/min] do 60

14 14 Řídicí a regulační technika Proporcionální ventily, elektronika, tlakové váhy Jmenovitá světlost NG04 do NG10 Max. provozní tlak [MPa] do 32 Max. průtok [l/min] do 60 Tlakové ventily Jmenovitá světlost NG04 do NG10 Max. provozní tlak [MPa] do 32 Max. průtok [l/min] do 150 Jednosměrné ventily Jmenovitá světlost NG04 do NG30 Max. provozní tlak [MPa] do 32 Max. průtok [l/min] do 400 Škrticí ventily Jmenovitá světlost NG04 do NG10 Max. provozní tlak [MPa] do 32 Max. průtok [l/min] do 100

15 Řídicí a regulační technika 15 Připojovací, řadové a krycí desky Jmenovitá světlost NG04 až NG10 Max. provozní tlak [MPa] do 35 Max. průtok [l/min] do 140 Stavebnice hydraulických agregátů Výkon elektromotoru [kw] do 3 Max. provozní tlak [MPa] do 25 Max. průtok [l/min] do 17 Speciální zákaznické agregáty Výkon elektromotoru [kw] do 7,5 Max. provozní tlak [MPa] do 32 Hydraulické agregáty s ponořeným motorem Výkon elektromotoru [kw] do 3 Max. provozní tlak [MPa] do 25 Max. průtok [l/min] do 17 Speciální zákaznické řídicí bloky Max. provozní tlak [MPa] do 32 Max. průtok [l/min] do 140
