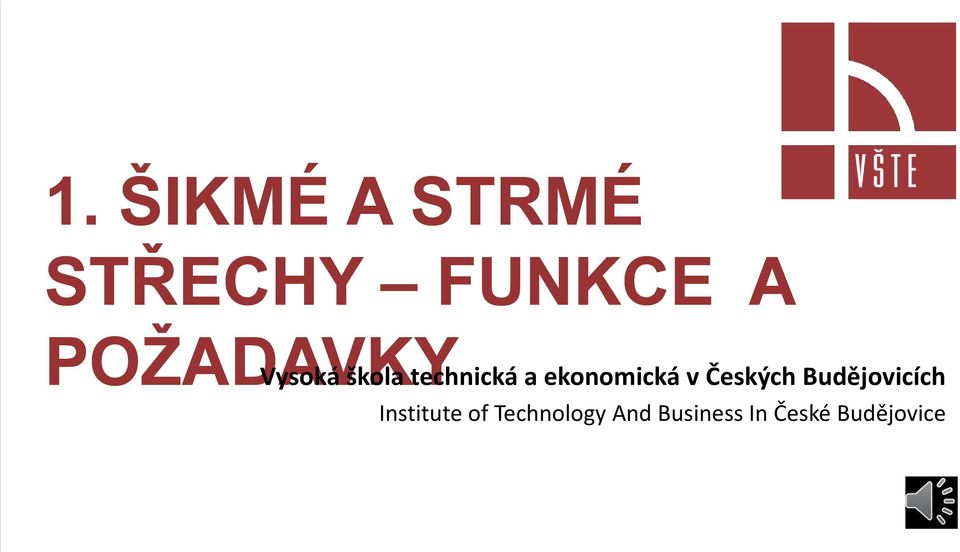

1 1. ŠIKMÉ A STRMÉ STŘECHY FUNKCE A POŽADAVKY Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

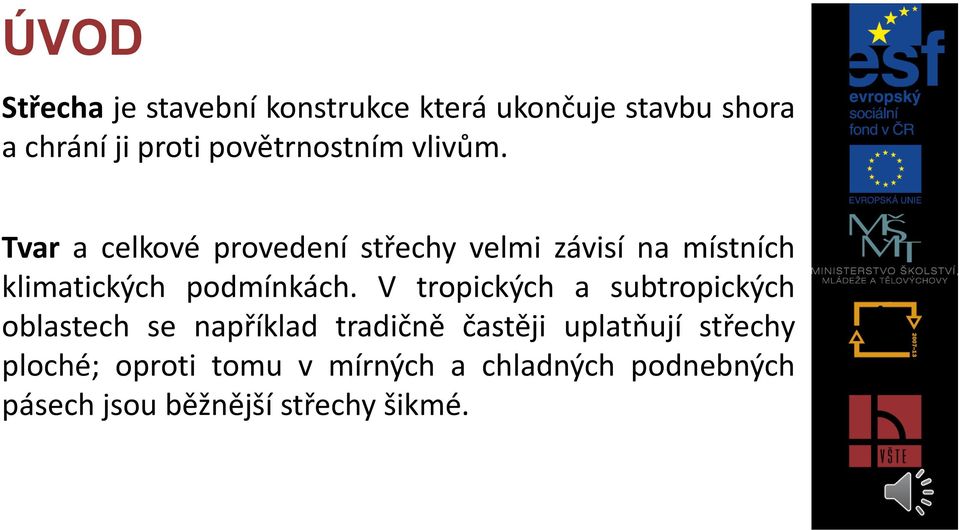

3 ÚVOD Střecha je stavební konstrukce která ukončuje stavbu shora a chrání ji proti povětrnostním vlivům. Tvar a celkové provedení střechy velmi závisí na místních klimatických podmínkách. V tropických a subtropických oblastech se například tradičně častěji uplatňují střechy ploché; oproti tomu v mírných a chladných podnebných pásech jsou běžnější střechy šikmé.

4 FUNKCE STŘECHY Hlavní funkcí střechy je chránit prostor pod sebou před povětrnostními vlivy (deštěm, sněhem, větrem, slunečním zářením apod.). Každá střecha má za úkol odvádět vodu s horní části stavby a bránit jejímu nahromadění, jež by mohlo postupně konstrukci stavby poškodit zatékáním či růstem dřevokazných hub a plísní. V podnebných oblastech s častým sněžením musí být konstrukce střechy dostatečně pevná, aby váhu ležícího sněhu unesla.

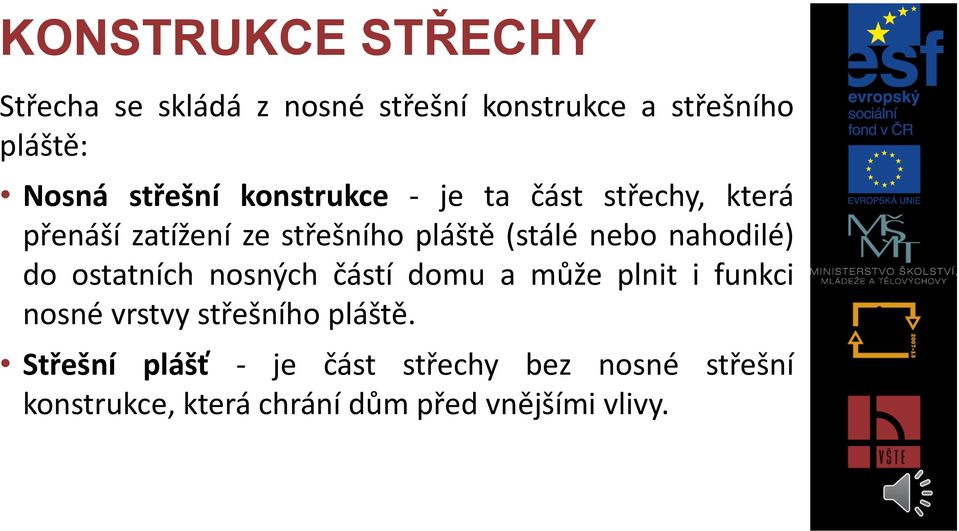

5 KONSTRUKCE STŘECHY Střecha se skládá z nosné střešní konstrukce a střešního pláště: Nosná střešní konstrukce - je ta část střechy, která přenáší zatížení ze střešního pláště (stálé nebo nahodilé) do ostatních nosných částí domu a může plnit i funkci nosné vrstvy střešního pláště. Střešní plášť - je část střechy bez nosné střešní konstrukce, která chrání dům před vnějšími vlivy.

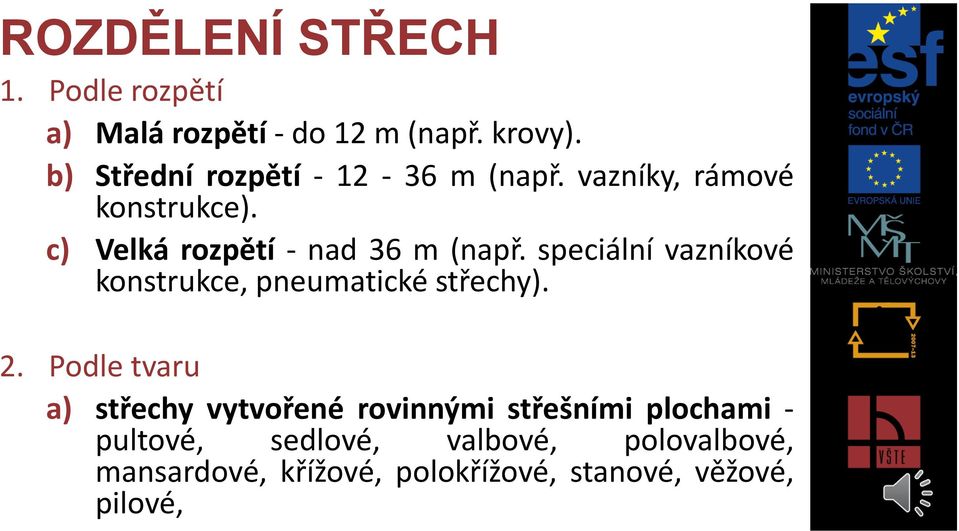

6 ROZDĚLENÍ STŘECH 1. Podle rozpětí a) Malá rozpětí - do 12 m (např. krovy). b) Střední rozpětí m (např. vazníky, rámové konstrukce). c) Velká rozpětí - nad 36 m (např. speciální vazníkové konstrukce, pneumatické střechy). 2. Podle tvaru a) střechy vytvořené rovinnými střešními plochami - pultové, sedlové, valbové, polovalbové, mansardové, křížové, polokřížové, stanové, věžové, pilové,

7 ROZDĚLENÍ STŘECH b) střechy vytvořené zakřivenými střešními plochami: rozvinutelnými - válcové, kuželové, zvlněné, z výseků válcových ploch, nerozvinutelnými - rotačními - kopulové, parabolické, translačními - přímkové, křivkové, konoidy, hyperbolicko - parabolické c) střechy vytvořené kombinací zakřivených ploch s rovinnými plochami.

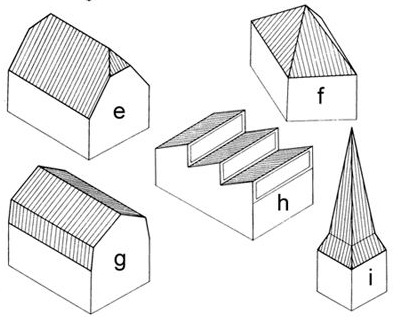

8 ROZDĚLENÍ STŘECH Obrázek 1: Druhy střech (a - pultová, b - sedlová, c - valbová, d, e - polovalbová, f - stanová, g - mansardová, h - pilová, i věžová) Zdroj: VYSOKÁ ŠKOLA BAŇSKÁ. Zastřešení budov *online *citováno Dostupné z:

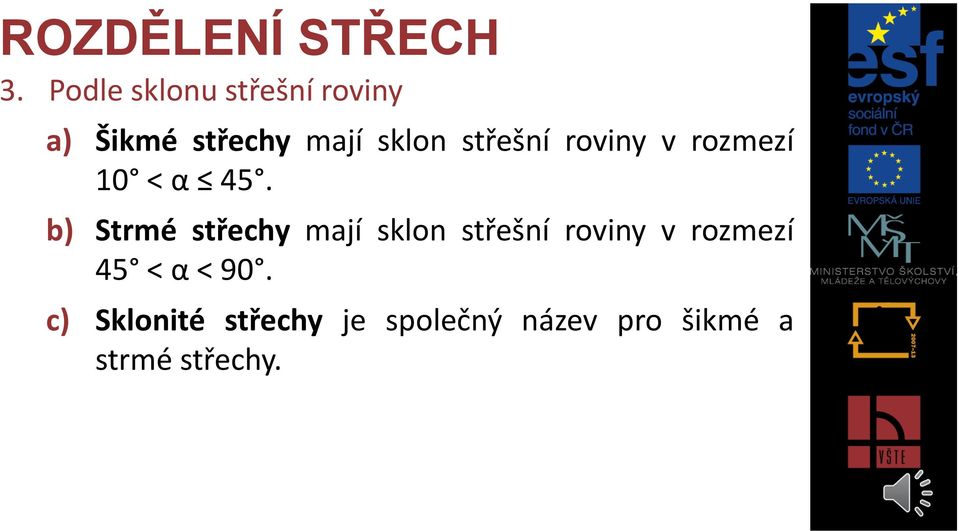

9 ROZDĚLENÍ STŘECH 3. Podle sklonu střešní roviny a) Šikmé střechy mají sklon střešní roviny v rozmezí 10 < α 45. b) Strmé střechy mají sklon střešní roviny v rozmezí 45 < α < 90. c) Sklonité střechy je společný název pro šikmé a strmé střechy.

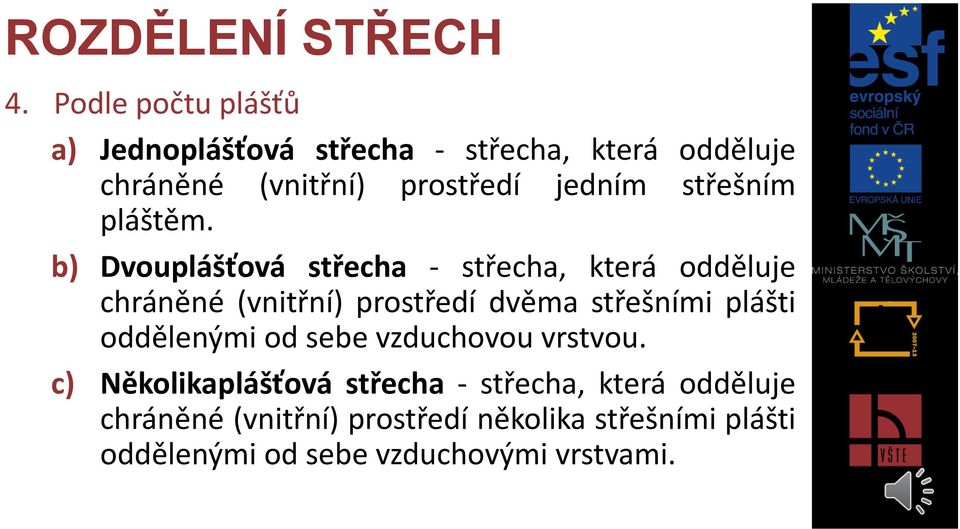

10 ROZDĚLENÍ STŘECH 4. Podle počtu plášťů a) Jednoplášťová střecha - střecha, která odděluje chráněné (vnitřní) prostředí jedním střešním pláštěm. b) Dvouplášťová střecha - střecha, která odděluje chráněné (vnitřní) prostředí dvěma střešními plášti oddělenými od sebe vzduchovou vrstvou. c) Několikaplášťová střecha - střecha, která odděluje chráněné (vnitřní) prostředí několika střešními plášti oddělenými od sebe vzduchovými vrstvami.

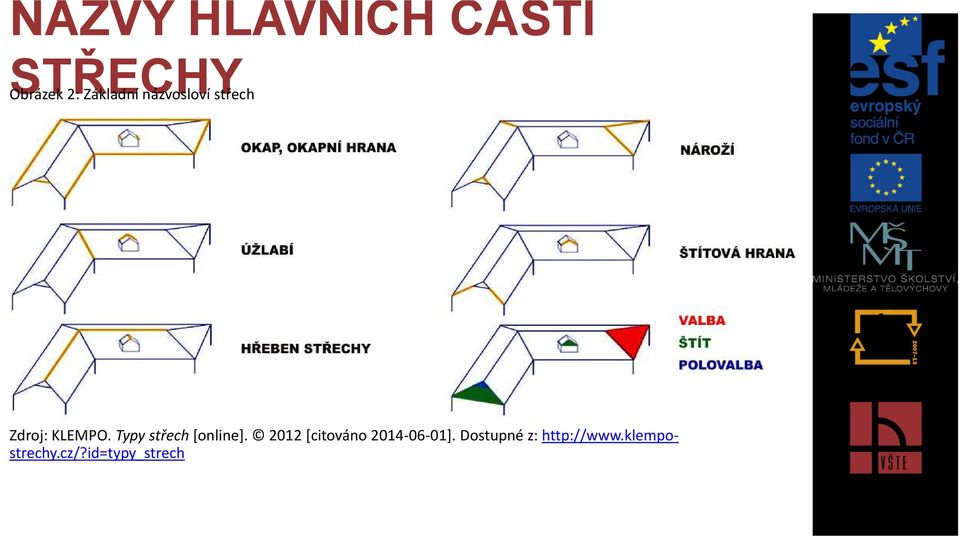

11 NÁZVY HLAVNÍCH ČÁSTÍ STŘECHY Obrázek 2: Základní názvosloví střech Zdroj: KLEMPO. Typy střech [online *citováno Dostupné z:

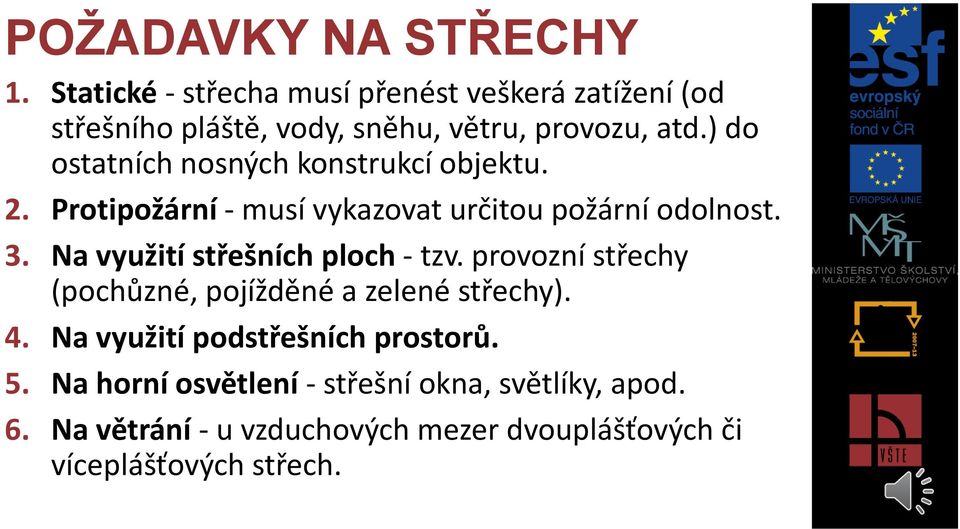

12 POŽADAVKY NA STŘECHY 1. Statické - střecha musí přenést veškerá zatížení (od střešního pláště, vody, sněhu, větru, provozu, atd.) do ostatních nosných konstrukcí objektu. 2. Protipožární - musí vykazovat určitou požární odolnost. 3. Na využití střešních ploch - tzv. provozní střechy (pochůzné, pojížděné a zelené střechy). 4. Na využití podstřešních prostorů. 5. Na horní osvětlení - střešní okna, světlíky, apod. 6. Na větrání - u vzduchových mezer dvouplášťových či víceplášťových střech.

13 POŽADAVKY NA STŘECHY 7. Na vnitřní prostředí - teplota a relativní vlhkost vnitřního vzduchu. 8. Na rozpětí (vzdálenost podpor) - podle účelu podstřešních prostorů. 9. Architektonické: pasivní funkce (krytí objektu), aktivní funkce (výraz díla). 10. Na trvanlivost - dočasné (provizorní), trvalé. 11. Ekonomické.

14 POUŽITÁ LITERATURA 1. Solař, Jaroslav Pozemní stavitelství IV. Vysoká škola baňská *Online *citováno ] 2. Wikipedia Střecha. Wikipedia. [Online] *citováno ]
