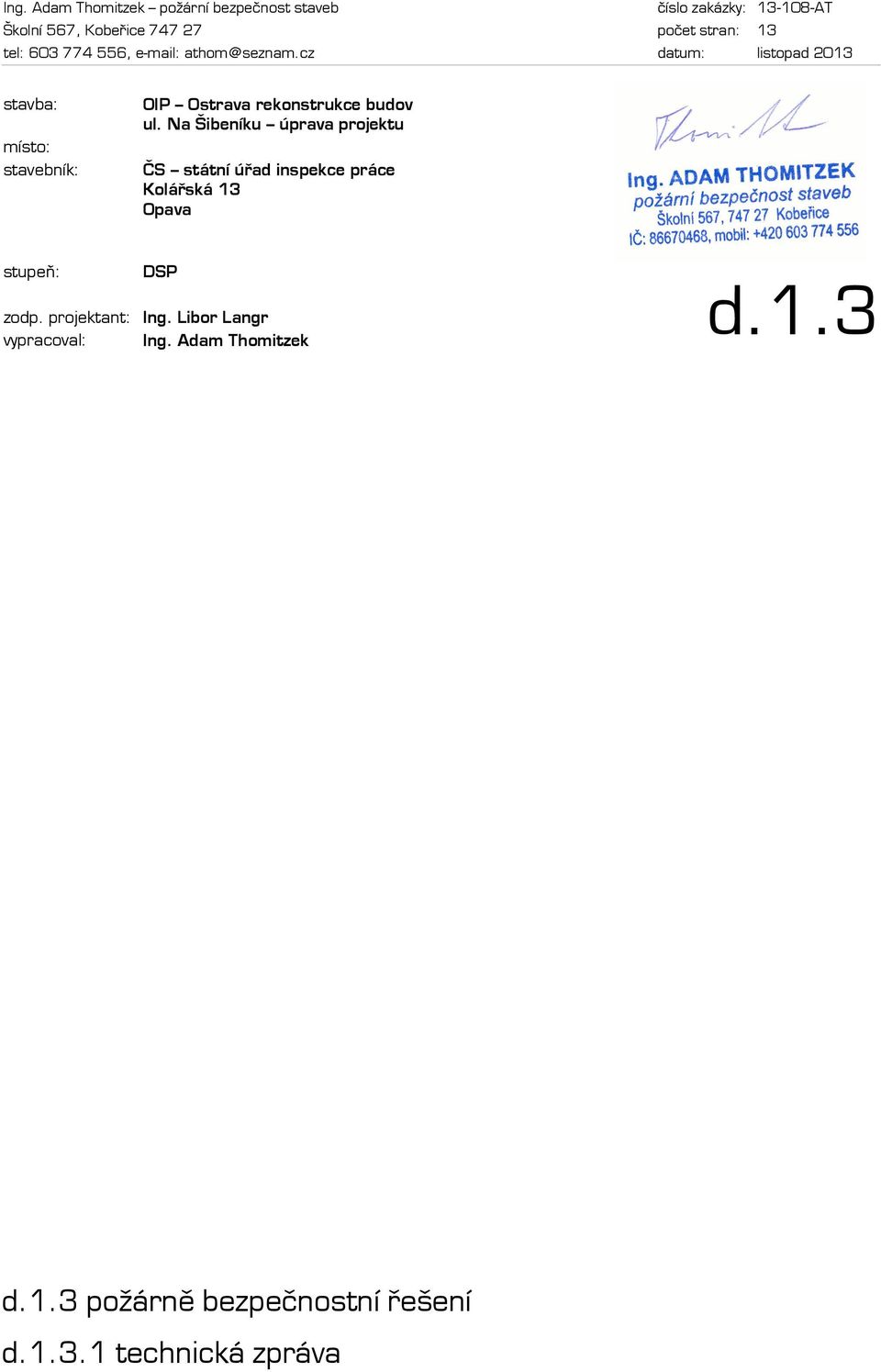

1 Ing. Adam Thomitzek požární bezpečnost staveb číslo zakázky: AT Školní 567, Kobeřice počet stran: 13 tel: , datum: listopad 2013 stavba: místo: stavebník: OIP Ostrava rekonstrukce budov ul. Na Šibeníku úprava projektu ČS státní úřad inspekce práce Kolářská 13 Opava stupeň: DSP zodp. projektant: Ing. Libor Langr vypracoval: Ing. Adam Thomitzek d.1.3 d.1.3 požárně bezpečnostní řešení d technická zpráva

2 strana 2/13 Obsah a) výpis použitých podkladů, popis a umístění stavby a jejich objektů...3 b) rozdělení stavby a objektů do požárních úseků...3 c) posouzení velikosti požárních úseků, výpočet požárního rizika, stanovení stupně požární bezpečnosti...4 d) hodnocení navržených stavebních konstrukcí z hlediska požární odolnosti včetně požadavků na zvýšení jejich požární odolnosti...4 e) zhodnocení stavebních výrobků z hlediska třídy reakce na oheň, odkapávání v podmínkách požáru, rychlosti šíření plamene po povrchu...5 f) zhodnocení evakuace a stanovení druhu a počtu únikových cest, jejich kapacity, provedení a vybavení...6 g) stanovení odstupových vzdáleností, popřípadě bezpečnostních vzdáleností a jejich zhodnocení ve vztahu k okolní zástavbě, vymezení požárně nebezpečného prostoru a jeho zhodnocení ve vztahu k okolní zástavbě a sousedním pozemkům...7 h) zhodnocení provedení požárního zásahu...8 i) způsob zabezpečení stavby požární vodou a jinými hasebními prostředky...8 j) zhodnocení technických, popřípadě technologických zařízení stavby...9 k) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními...10 l) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek...10 příloha 1) orientační souhrn požadavků na stavbu příloha 2) výpočet požárního rizika Součást PBŘ jsou výkresy požární bezpečnost staveb: SO 01 Objekt A d.1.3.2a půdorys 1.NP d.1.3.2b půdorys 2.NP d.1.3.2c půdorys 3.NP d.1.3.2d půdorys 4.NP SO 02 Objekt B d.1.3.2a půdorys 1.NP d.1.3.2b půdorys 2.NP

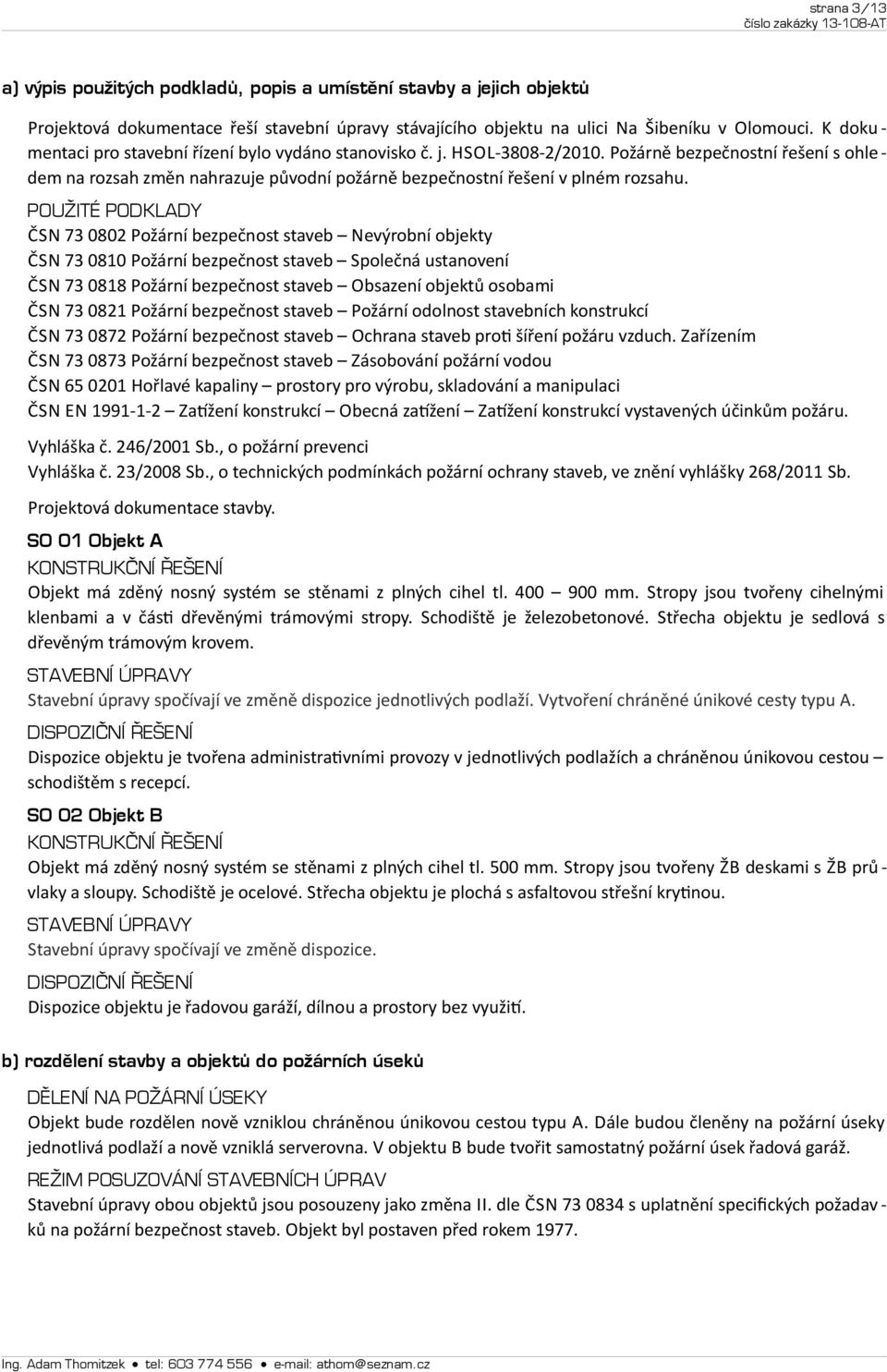

3 strana 3/13 a) výpis použitých podkladů, popis a umístění stavby a jejich objektů Projektová dokumentace řeší stavební úpravy stávajícího objektu na ulici Na Šibeníku v Olomouci. K doku - mentaci pro stavební řízení bylo vydáno stanovisko č. j. HSOL /2010. Požárně bezpečnostní řešení s ohle - dem na rozsah změn nahrazuje původní požárně bezpečnostní řešení v plném rozsahu. POUŽITÉ PODKLADY ČSN Požární bezpečnost staveb Nevýrobní objekty ČSN Požární bezpečnost staveb Společná ustanovení ČSN Požární bezpečnost staveb Obsazení objektů osobami ČSN Požární bezpečnost staveb Požární odolnost stavebních konstrukcí ČSN Požární bezpečnost staveb Ochrana staveb prot šíření požáru vzduch. Zařízením ČSN Požární bezpečnost staveb Zásobování požární vodou ČSN Hořlavé kapaliny prostory pro výrobu, skladování a manipulaci ČSN EN Zatžení konstrukcí Obecná zatžení Zatžení konstrukcí vystavených účinkům požáru. Vyhláška č. 246/2001 Sb., o požární prevenci Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, ve znění vyhlášky 268/2011 Sb. Projektová dokumentace stavby. SO 01 Objekt A KONSTRUKČNÍ ŘEŠENÍ Objekt má zděný nosný systém se stěnami z plných cihel tl mm. Stropy jsou tvořeny cihelnými klenbami a v část dřevěnými trámovými stropy. Schodiště je železobetonové. Střecha objektu je sedlová s dřevěným trámovým krovem. STAVEBNÍ ÚPRAVY Stavební úpravy spočívají ve změně dispozice jednotlivých podlaží. Vytvoření chráněné únikové cesty typu A. DISPOZIČNÍ ŘEŠENÍ Dispozice objektu je tvořena administratvními provozy v jednotlivých podlažích a chráněnou únikovou cestou schodištěm s recepcí. SO 02 Objekt B KONSTRUKČNÍ ŘEŠENÍ Objekt má zděný nosný systém se stěnami z plných cihel tl. 500 mm. Stropy jsou tvořeny ŽB deskami s ŽB prů - vlaky a sloupy. Schodiště je ocelové. Střecha objektu je plochá s asfaltovou střešní krytnou. STAVEBNÍ ÚPRAVY Stavební úpravy spočívají ve změně dispozice. DISPOZIČNÍ ŘEŠENÍ Dispozice objektu je řadovou garáží, dílnou a prostory bez využit. b) rozdělení stavby a objektů do požárních úseků DĚLENÍ NA POŽÁRNÍ ÚSEKY Objekt bude rozdělen nově vzniklou chráněnou únikovou cestou typu A. Dále budou členěny na požární úseky jednotlivá podlaží a nově vzniklá serverovna. V objektu B bude tvořit samostatný požární úsek řadová garáž. REŽIM POSUZOVÁNÍ STAVEBNÍCH ÚPRAV Stavební úpravy obou objektů jsou posouzeny jako změna II. dle ČSN s uplatnění specifckých požadav - ků na požární bezpečnost staveb. Objekt byl postaven před rokem 1977.

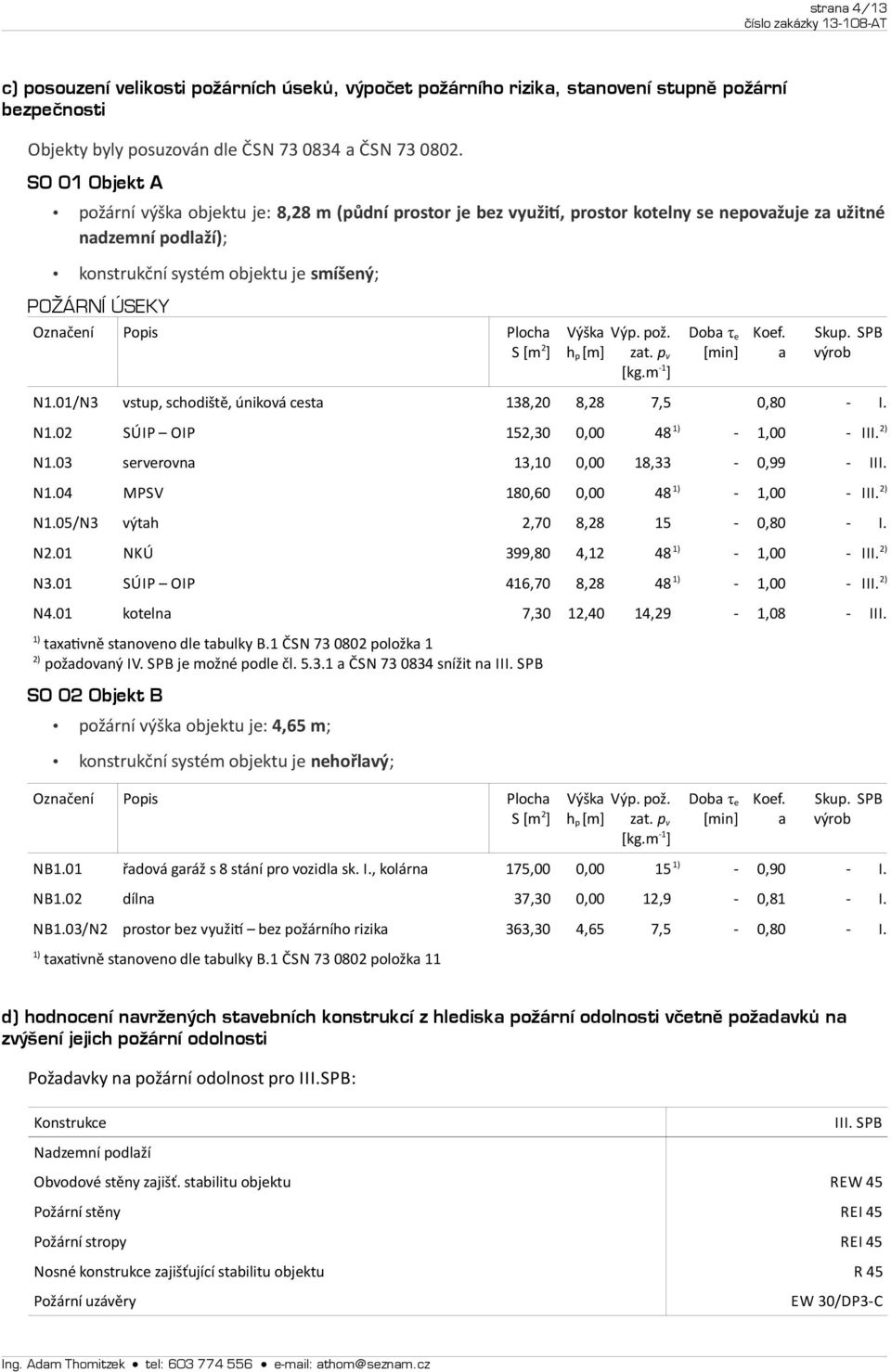

4 strana 4/13 c) posouzení velikosti požárních úseků, výpočet požárního rizika, stanovení stupně požární bezpečnosti Objekty byly posuzován dle ČSN a ČSN SO 01 Objekt A požární výška objektu je: 8,28 m (půdní prostor je bez využit, prostor kotelny se nepovažuje za užitné nadzemní podlaží); konstrukční systém objektu je smíšený; POŽÁRNÍ ÚSEKY Označení Popis Plocha S [m 2 ] Výška Výp. pož. h p [m] zat. p v [kg.m -1 ] Doba τ e [min] Koef. a Skup. SPB výrob N1.01/N3 vstup, schodiště, úniková cesta 138,20 8,28 7,5 0,80 - I. N1.02 SÚIP OIP 152,30 0, ) - 1,00 - III. 2) N1.03 serverovna 13,10 0,00 18,33-0,99 - III. N1.04 MPSV 180,60 0, ) - 1,00 - III. 2) N1.05/N3 výtah 2,70 8, ,80 - I. N2.01 NKÚ 399,80 4, ) - 1,00 - III. 2) N3.01 SÚIP OIP 416,70 8, ) - 1,00 - III. 2) N4.01 kotelna 7,30 12,40 14,29-1,08 - III. 1) taxatvně stanoveno dle tabulky B.1 ČSN položka 1 2) požadovaný IV. SPB je možné podle čl a ČSN snížit na III. SPB SO 02 Objekt B požární výška objektu je: 4,65 m; konstrukční systém objektu je nehořlavý; Označení Popis Plocha S [m 2 ] Výška Výp. pož. h p [m] zat. p v [kg.m -1 ] Doba τ e [min] Koef. a Skup. SPB výrob NB1.01 řadová garáž s 8 stání pro vozidla sk. I., kolárna 175,00 0, ) - 0,90 - I. NB1.02 dílna 37,30 0,00 12,9-0,81 - I. NB1.03/N2 prostor bez využit bez požárního rizika 363,30 4,65 7,5-0,80 - I. 1) taxatvně stanoveno dle tabulky B.1 ČSN položka 11 d) hodnocení navržených stavebních konstrukcí z hlediska požární odolnosti včetně požadavků na zvýšení jejich požární odolnosti Požadavky na požární odolnost pro III.SPB: Konstrukce Nadzemní podlaží III. SPB Obvodové stěny zajišť. stabilitu objektu REW 45 Požární stěny REI 45 Požární stropy REI 45 Nosné konstrukce zajišťující stabilitu objektu R 45 Požární uzávěry EW 30/DP3-C

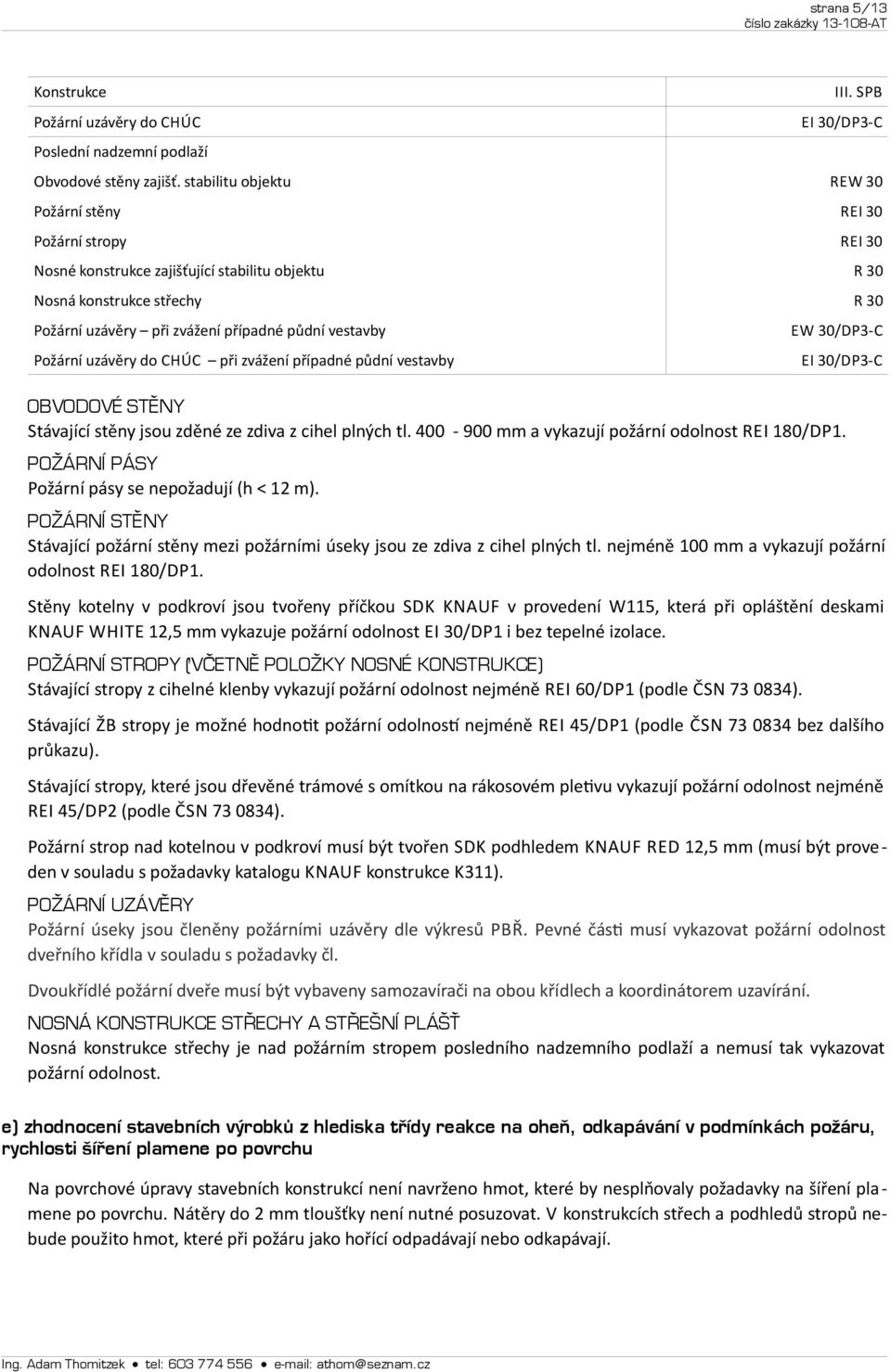

5 strana 5/13 Konstrukce Požární uzávěry do CHÚC Poslední nadzemní podlaží III. SPB EI 30/DP3-C Obvodové stěny zajišť. stabilitu objektu REW 30 Požární stěny REI 30 Požární stropy REI 30 Nosné konstrukce zajišťující stabilitu objektu R 30 Nosná konstrukce střechy R 30 Požární uzávěry při zvážení případné půdní vestavby Požární uzávěry do CHÚC při zvážení případné půdní vestavby EW 30/DP3-C EI 30/DP3-C OBVODOVÉ STĚNY Stávající stěny jsou zděné ze zdiva z cihel plných tl mm a vykazují požární odolnost REI 180/DP1. POŽÁRNÍ PÁSY Požární pásy se nepožadují (h < 12 m). POŽÁRNÍ STĚNY Stávající požární stěny mezi požárními úseky jsou ze zdiva z cihel plných tl. nejméně 100 mm a vykazují požární odolnost REI 180/DP1. Stěny kotelny v podkroví jsou tvořeny příčkou SDK KNAUF v provedení W115, která při opláštění deskami KNAUF WHITE 12,5 mm vykazuje požární odolnost EI 30/DP1 i bez tepelné izolace. POŽÁRNÍ STROPY (VČETNĚ POLOŽKY NOSNÉ KONSTRUKCE) Stávající stropy z cihelné klenby vykazují požární odolnost nejméně REI 60/DP1 (podle ČSN ). Stávající ŽB stropy je možné hodnott požární odolnost nejméně REI 45/DP1 (podle ČSN bez dalšího průkazu). Stávající stropy, které jsou dřevěné trámové s omítkou na rákosovém pletvu vykazují požární odolnost nejméně REI 45/DP2 (podle ČSN ). Požární strop nad kotelnou v podkroví musí být tvořen SDK podhledem KNAUF RED 12,5 mm (musí být proveden v souladu s požadavky katalogu KNAUF konstrukce K311). POŽÁRNÍ UZÁVĚRY Požární úseky jsou členěny požárními uzávěry dle výkresů PBŘ. Pevné část musí vykazovat požární odolnost dveřního křídla v souladu s požadavky čl. Dvoukřídlé požární dveře musí být vybaveny samozavírači na obou křídlech a koordinátorem uzavírání. NOSNÁ KONSTRUKCE STŘECHY A STŘEŠNÍ PLÁŠŤ Nosná konstrukce střechy je nad požárním stropem posledního nadzemního podlaží a nemusí tak vykazovat požární odolnost. e) zhodnocení stavebních výrobků z hlediska třídy reakce na oheň, odkapávání v podmínkách požáru, rychlosti šíření plamene po povrchu Na povrchové úpravy stavebních konstrukcí není navrženo hmot, které by nesplňovaly požadavky na šíření plamene po povrchu. Nátěry do 2 mm tloušťky není nutné posuzovat. V konstrukcích střech a podhledů stropů nebude použito hmot, které při požáru jako hořící odpadávají nebo odkapávají.

6 strana 6/13 f) zhodnocení evakuace a stanovení druhu a počtu únikových cest, jejich kapacity, provedení a vybavení SO 01 Objekt A Evakuace objektu je řešena jednou chráněnou únikovou cestou typu A přímo na volné prostranství. Obsazení prostor podle ČSN : Požární úsek / Místnost Číslo Plocha [m 2 ] Plocha na os. [m 2 ] Násobek proj. počtu Projektovaný počet Počet osob Položka tab. 1 recepce ,40-1, kancelář , kancelář , kancelář , kancelář , zasedací místnost ,80 1, kancelář , kancelář , kancelář , kancelář , kancelář 2.06a) 27, kancelář 2.06b) 21, kancelář 2.06c) 23, kancelář , kancelář , kancelář sekretariát , kancelář ŘÚO , zasedací místnost ,20 1, zasedací místnost ,60 1, kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , kancelář , Celkem z 1.NP 54 Celkem z 2.NP 104

7 strana 7/13 Požární úsek / Místnost Číslo Plocha [m 2 ] Plocha na os. [m 2 ] Násobek proj. počtu Projektovaný počet Počet osob Položka tab. 1 Celkem z 3.NP 67 Celkem z objektu 225 Pro evakuaci je použita jedna chráněná úniková cesta typu A vedená schodištěm. ŠÍŘKA A DÉLKA ÚNIKOVÝCH CEST Mezní délka nechráněné únikové cesty je 25 m, ve skutečnost je nejvýše 25 m z prostoru zasedací místnost ve 2.NP, minimální šířka nechráněné únikové cesty je 1,5 únikové pruhu, skutečnost je nejméně 0,8 m tj. 1,5 úni - kového pruhu. Mezní délka chráněné únikové cesty typu A je 120 m a tato není překročena (skutečnost je 43 m). Požadovaný počet únikových pruhů ve schodišt CHÚC A, která je ve III.SPB, pro počet 225 osob ve východu na volné prostranství: u= E K 225. s=. 1,0=1,4 min.1,5 únikové pruhy 160 K dispozici je CHÚC A s nejmenší šířkou ve dveřích 0,9 m tj. 1,5 únikové pruhy. PROVEDENÍ CHRÁNĚNÉ ÚNIKOVÉ CESTY TYPU A Schodiště je navrženo jako chráněná úniková cesta typu A. Větrání je zajištěno přirozené okny v každém podlaží o ploše více jak 2 m 2. Ovládací prvky oken musí být umístěny ve výšce nejvýše 1,8 m nad podlahou podesty. V chráněné únikové cestě nebudou použity žádné hořlavé stavební hmoty vyjma dveřních křídel a madla zábradlí. Dále zde nebudou volně vedeny žádné instalace a nechráněné kabely. Vedení plynu nesmí být vedeno volně v prostoru CHÚC. DVEŘE NA ÚNIKOVÝCH CESTÁCH Dveře vedoucí na volné prostranství z místnost 1.04 chodba, 1.02 chodba a 1.01 vstupní zádveří musí být opatřeny nouzovým kováním podle ČSN EN 179, které umožní otevření dveří zevnitř objektu i zamčeném stavu bez použit klíče či jiného opatření. NOUZOVÉ OSVĚTENÍ V prostoru chráněné únikové cesty se musí rozmístt svítdla nouzového osvětlení (s vlastním akumulátorem, bez požadavku na záložní zdroj). SO 02 Objekt B ŠÍŘKA A DÉLKA ÚNIKOVÝCH CEST Únikové cesty se u jednotlivých a řadových garáží ve smyslu čl. I.6.1 ČSN neposuzují. Z prostoru dílny je zajištěn únik přímo na volné prostranství. Prostory chodby a 2.NP jsou v rámci této dokumentace navrženy bez obsazení osobami. g) stanovení odstupových vzdáleností, popřípadě bezpečnostních vzdáleností a jejich zhodnocení ve vztahu k okolní zástavbě, vymezení požárně nebezpečného prostoru a jeho zhodnocení ve vztahu k okolní zástavbě a sousedním pozemkům Střecha objektu je nad požárním stropem posledního nadzemního podlaží, odstupová vzdálenost se tak ne - stanoví. V rámci změny stavby sk. II. se podle čl ČSN odstupové vzdálenost nově posuzují pouze v případech, kde se: 1. zvětšuje obestavěný prostor objektu (nástavbou nebo přístavbou), pokud zde jsou požárně otevřené plochy; nebo

8 strana 8/13 2. zvětšují oprot původnímu stavu šířky nebo výšky požárně otevřených ploch o více než 10 %; nebo 3. zvyšuje součin (p. c) o více než 30 kg.m -2. S ohledem na fakt, že objekt se nově dělí na požární úseky dochází ke zmenšení stávajících odstupových vzdá - lenost, protože se nepočítá se společným působením požárně otevřených ploch více podlaží. Odstupové vzdálenost, které oprot původnímu (i třeba nevyhovujícímu) stavu nejsou novou úpravou zvětšeny, se podle čl ČSN považují za vyhovující. Stávající i nové požárně otevřené plochy vyhovují těmto požadavkům. Požárně nebezpečný prostor nezasahuje na sousední stavební pozemky ani na sousední objekty. Objekt se na - chází mimo požárně nebezpečný prostor sousedních objektů. SO 01 Objekt A V rámci objektu SO 01 je nutné posoudit zásah požárně nebezpečného prostoru oken směrem k oknům WC v CHÚC A. Podrobným výpočtem bylo ověřeno, že požárně nebezpečný prostor nezasahuje na tyto okna. SO 02 Objekt B Pro většinu prostor objektu jsou splněny výše uvedené požadavky (původně se jednalo o prostor skladu). Od vrat garážových stání se ale zvětšují rozměry požárně otevřených ploch odstupové vzdálenost tak jsou posouze - ny nově. Odstupová vzdálenost od požárně otevřených ploch byla určena výpočtem z hustoty tepelného toku, v souladu ČSN Požárně otevřená plocha l [m] h [m] % p v [kg.m -2 ] q [kw.m -2 ] d [m] Garážová vrata 16,63 2, ,77 2,37 Požárně nebezpečný prostor řešených prostor nezasahuje na sousední stavební pozemky ani na sousední objek - ty. Posuzovaná část objektu se nachází mimo požárně nebezpečný prostor sousedních objektů. h) zhodnocení provedení požárního zásahu VYMEZENÍ ZÁSAHOVÝCH CEST V objektu se nepožadují vnitřní zásahové cesty. Požární zásah může být veden z vnějšku objektu okny a dveřmi v obvodových stěnách. Na střechu je přístup ze schodiště. V případě objektu B se nepožaduje požární žebřík. ZHODNOCENÍ PŘÍSTUPOVÝCH KOMUNIKACÍ A NÁSTUPNÍCH PLOCH PRO POŽÁRNÍ TECHNIKU Nebudou zhoršeny původní parametry zařízení umožňující protpožární zásah. K objektu vedou příjezdové komunikace šířky min. 4 m splňující požadavky na příjezd požárních jednotek. Nástupní plochy a vnitřní zásahové cesty se nepožadují. i) způsob zabezpečení stavby požární vodou a jinými hasebními prostředky VNITŘNÍ ODBĚRNÍ MÍSTA POŽÁRNÍ VODY Vnitřní odběrní místa požární vody musí být v objektu A zřízena. Jedná se o 3 ks hadicové systémy délky hadice 30 m o průměru DN 25. V objektu B se vnitřní odběrní místa nepožadují. VNĚJŠÍ ODBĚRNÍ MÍSTA POŽÁRNÍ VODY V rámci stavebních úprav se vytvářejí nové požární úseky ve stávajícím objektu. Snižuje se tak půdorysná plocha S rozhodná pro kapacitu vnějších odběrních míst požární vody. Stavebními úpravami tak nevznikají nové poža - davky na stávající vnější odběrní místa požární vody. STANOVENÍ POČTU, DRUHU A ROZMÍSTĚNÍ HASICÍCH PŘÍSTROJŮ PŘÍPADNĚ DALŠÍCH VĚCNÝCH PROSTŘEDKŮ POŽÁRNÍ OCHRANY NEBO POŽÁRNÍ TECHNIKY

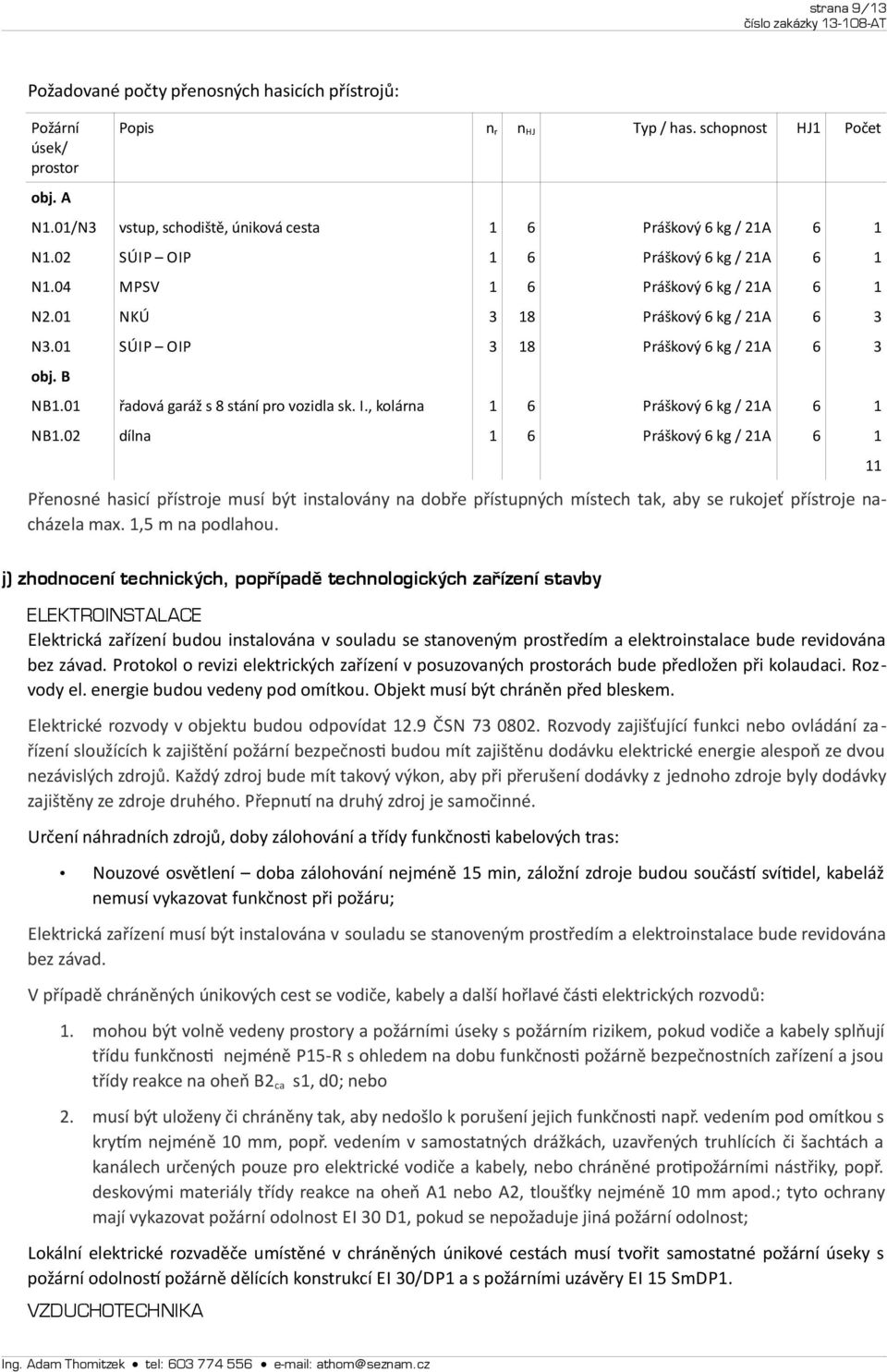

9 strana 9/13 Požadované počty přenosných hasicích přístrojů: Požární úsek/ prostor Popis n r n HJ Typ / has. schopnost HJ1 Počet obj. A N1.01/N3 vstup, schodiště, úniková cesta 1 6 Práškový 6 kg / 21A 6 1 N1.02 SÚIP OIP 1 6 Práškový 6 kg / 21A 6 1 N1.04 MPSV 1 6 Práškový 6 kg / 21A 6 1 N2.01 NKÚ 3 18 Práškový 6 kg / 21A 6 3 N3.01 SÚIP OIP 3 18 Práškový 6 kg / 21A 6 3 obj. B NB1.01 řadová garáž s 8 stání pro vozidla sk. I., kolárna 1 6 Práškový 6 kg / 21A 6 1 NB1.02 dílna 1 6 Práškový 6 kg / 21A 6 1 Přenosné hasicí přístroje musí být instalovány na dobře přístupných místech tak, aby se rukojeť přístroje nacházela max. 1,5 m na podlahou. 11 j) zhodnocení technických, popřípadě technologických zařízení stavby ELEKTROINSTALACE Elektrická zařízení budou instalována v souladu se stanoveným prostředím a elektroinstalace bude revidována bez závad. Protokol o revizi elektrických zařízení v posuzovaných prostorách bude předložen při kolaudaci. Rozvody el. energie budou vedeny pod omítkou. Objekt musí být chráněn před bleskem. Elektrické rozvody v objektu budou odpovídat 12.9 ČSN Rozvody zajišťující funkci nebo ovládání zařízení sloužících k zajištění požární bezpečnost budou mít zajištěnu dodávku elektrické energie alespoň ze dvou nezávislých zdrojů. Každý zdroj bude mít takový výkon, aby při přerušení dodávky z jednoho zdroje byly dodávky zajištěny ze zdroje druhého. Přepnut na druhý zdroj je samočinné. Určení náhradních zdrojů, doby zálohování a třídy funkčnost kabelových tras: Nouzové osvětlení doba zálohování nejméně 15 min, záložní zdroje budou součást svítdel, kabeláž nemusí vykazovat funkčnost při požáru; Elektrická zařízení musí být instalována v souladu se stanoveným prostředím a elektroinstalace bude revidována bez závad. V případě chráněných únikových cest se vodiče, kabely a další hořlavé část elektrických rozvodů: 1. mohou být volně vedeny prostory a požárními úseky s požárním rizikem, pokud vodiče a kabely splňují třídu funkčnost nejméně P15-R s ohledem na dobu funkčnost požárně bezpečnostních zařízení a jsou třídy reakce na oheň B2 ca s1, d0; nebo 2. musí být uloženy či chráněny tak, aby nedošlo k porušení jejich funkčnost např. vedením pod omítkou s krytm nejméně 10 mm, popř. vedením v samostatných drážkách, uzavřených truhlících či šachtách a kanálech určených pouze pro elektrické vodiče a kabely, nebo chráněné protpožárními nástřiky, popř. deskovými materiály třídy reakce na oheň A1 nebo A2, tloušťky nejméně 10 mm apod.; tyto ochrany mají vykazovat požární odolnost EI 30 D1, pokud se nepožaduje jiná požární odolnost; Lokální elektrické rozvaděče umístěné v chráněných únikové cestách musí tvořit samostatné požární úseky s požární odolnost požárně dělících konstrukcí EI 30/DP1 a s požárními uzávěry EI 15 SmDP1. VZDUCHOTECHNIKA

10 strana 10/13 Objekt je větrán přirozeně. VYTÁPĚNÍ Objekt je vytápěn plynovou kotelnou umístěnou v podkroví. Zdrojem tepla jsou kondenzační plynové kotle o vý - konu do 70 kw společně nejvýše 140 kw. U komínových těles a kouřovodů musí být dodrženy bezpečné vzdálenost hořlavých hmot dané technickou nor - mou, popř. předpisem výrobce komínu. PROSTUPY INSTALACÍ (VODA, ROZVODY VYTÁPĚNÍ) PŘES POŽÁRNĚ DĚLÍCÍ KONSTRUKCE Prostupy rozvodů z nehořlavých hmot budou utěsněny tak, aby nebyla narušena požárně dělící funkce konstruk - cí. Utěsnění bude provedeno z hmoty třídy reakce na oheň A1, A2 nebo B s požární odolnost min. EI 30 (použít buď speciální systém nebo zabetonováním přes celou tloušťku požárně dělící konstrukce). Hořlavé potrubí hmoty třídy reakce na oheň B až F ČSN EN , o světlém průřezu přes: mm 2 u kanalizací svislých a mm 2 u horizontálních (do 15 spádu); mm 2 u vodovodu; a dále prostupy svazků kabelů o hmotnost hořlavé izolace vyšší jak 1 kg na 1 m délky svazku, musí být utěsněna v místě prostupu požárně dělící konstrukcí speciálním systémem zamezujícím šíření požáru těmito rozvody. Prostupem požárně dělící konstrukcí je myšlena situace, kdy posuzované instalační potrubí na jedné straně do konstrukce vstupuje a na druhé straně vystupuje a pokračuje dále v sousedním požárním úseku. Tedy případ, kdy je potrubí vedeno ve zdi, nebo na požární stěně je zavěšen nehořlavý zařizovací předmět se za prostup nepovažuje. V objektu jsou rozvody instalací vedeny ve zdi a stropech. Nejsou provedeny instalační šachty nebo kanály. Pokud požárně dělící konstrukcí prostupuje vedle sebe více potrubí a jsou většího světlého průřezu než 2000 mm 2, přičemž jejich vzájemná osová vzdálenost je menší než 300 mm, musí být všechna tato potrubí utěsněna manžetami podle ČSN EN V chráněné únikové cestě nesmí být volně vedeny rozvody instalací. k) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními V objektu jsou navrženy přenosné hasicí přístroje a hadicové systémy. l) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek V objektu musí být označena elektrická zařízení, součást plynových rozvodů. Dále budou použity únikové znač - ky v luminiscenčním provedení k označení směru úniku a označení únikových východů.

11 strana 11/13 PŘÍLOHA 1) SOUHRN POŽADAVKŮ: 1. Veškeré rozvody instalaci dotčené stavebními úpravami musí být vedeny zazděné ve stěnách, prostupy musí být protpožárně ošetřeny dle výše uvedených požadavků a požadavků ČSN ; 2. Prostupy potrubí ústředního vytápění musí být protpožárně utěsněny (např. VPC maltou); 3. Nové stropy nad kotelnou ve 4.NP budou chráněny požárním podhledem KNAUF RED 1 x 12,5; 4. Nové příčky kotelny ve 4.NP budou protpožární; 5. Požární úseky budou členěny pomocí požárních dveří; 6. V objektech budou instalovány 11 ks přenosných hasicích přístrojů práškových 6 kg s hasební schopnost 21A; 7. Dveře na volné prostranství z místnost chodeb v 1.NP objektu A musí být opatřeny nouzovým kováním podle ČSN EN 179, které umožní otevření dveří zevnitř objektu i zamčeném stavu bez použit klíče. 8. V objektu musí být rozmístěno nouzové osvětlení na únikových cestách; 9. Před uvedením stavby do užívání budou doloženy doklady: k provedeným stavebním konstrukcím s požadovanou požární odolnost o splnění požadované požární odolnost. Úpravy stavebních hmot a stavebních konstrukcí (např. konstrukcí na bází sádrokartonu, protpožárním nátěrem) z hlediska požární ochrany, na které je vyžadováno oprávnění, budou provedeny pouze oprávněnými frmami, k navrhovaným požárně bezpečnostním zařízením ve smyslu zákona č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů, o montáži a kontrole provozuschopnost požárně bezpečnostních zařízení, o provedených revizích (elektroinstalace, plynové spotřebiče, komín);

12 strana 12/13 PŘÍLOHA 2) VÝPOČTY POŽÁRNÍHO RIZIKA požární úsek N1.03 Č. m. Název místnost Plocha Výš. Náhod. p S [m 2 n Stálé p s Náhod. Stálé Otvory Otvory Pol. ] h s [kg/m 2 ] [kg/m 2 an as ] S [m] [-] [-] o [m 2 ] h o [m] tab. A serverovna 13,1 4, ,00 0,9 2,31 2, Požární zatžení výpočtové p VYP 18,33 [kg.m -2 ] Koefcient a 0,99 [-] Stupeň požární bezpečnost III. [-] Koefcient b 0,58 [-] Plocha požárního úseku S 13,1 [m 2 ] Koefcient c 1 [-] Koefcient n 0,124 [-] Maximální délka úseku 50 [m] Koefcient k 0,147 [-] Maximální šířka úseku 30 [m] Plocha otvorů pož.úseku S O 2,31 [m 2 ] Maximální počet podlaží 7 [-] Výška otvorů v pož. úseku h O 2,1 [m] Doba zakouření t e 2,6 [min] Průměrná světlá výška h S 4,27 [m] Součin p.s - požární voda 419 [kg] Požární zatžení P 32 [kg.m -2 ] Hasicí přístroje 1 [ks] požární úsek N1.02 Č. m. Název místnost Plocha Výš. Náhod. p S [m 2 n Stálé p s Náhod. Stálé Otvory Otvory Pol. ] h s [kg/m 2 ] [kg/m 2 an as ] S [m] [-] [-] o [m 2 ] h o [m] tab. A kotelna 7,3 2, ,10 0, c) Požární zatžení výpočtové p VY P 14,29 [kg.m -2 ] Koefcient a 1,08 [-] Stupeň požární bezpečnost III. [-] Koefcient b 0,78 [-] Plocha požárního úseku S 7,3 [m 2 ] Koefcient c 1 [-] Koefcient n 0,005 [-] Maximální délka úseku 50 [m] Koefcient k 0,006 [-] Maximální šířka úseku 30 [m] Plocha otvorů pož.úseku S O 0 [m 2 ] Maximální počet podlaží 9 [-] Výška otvorů v pož. úseku h O 0 [m] Doba zakouření t e 1,76 [min] Průměrná světlá výška h S 2,3 [m] Součin p.s - požární voda 124 [kg] Požární zatžení P 17 [kg.m -2 ] Hasicí přístroje 1 [ks]

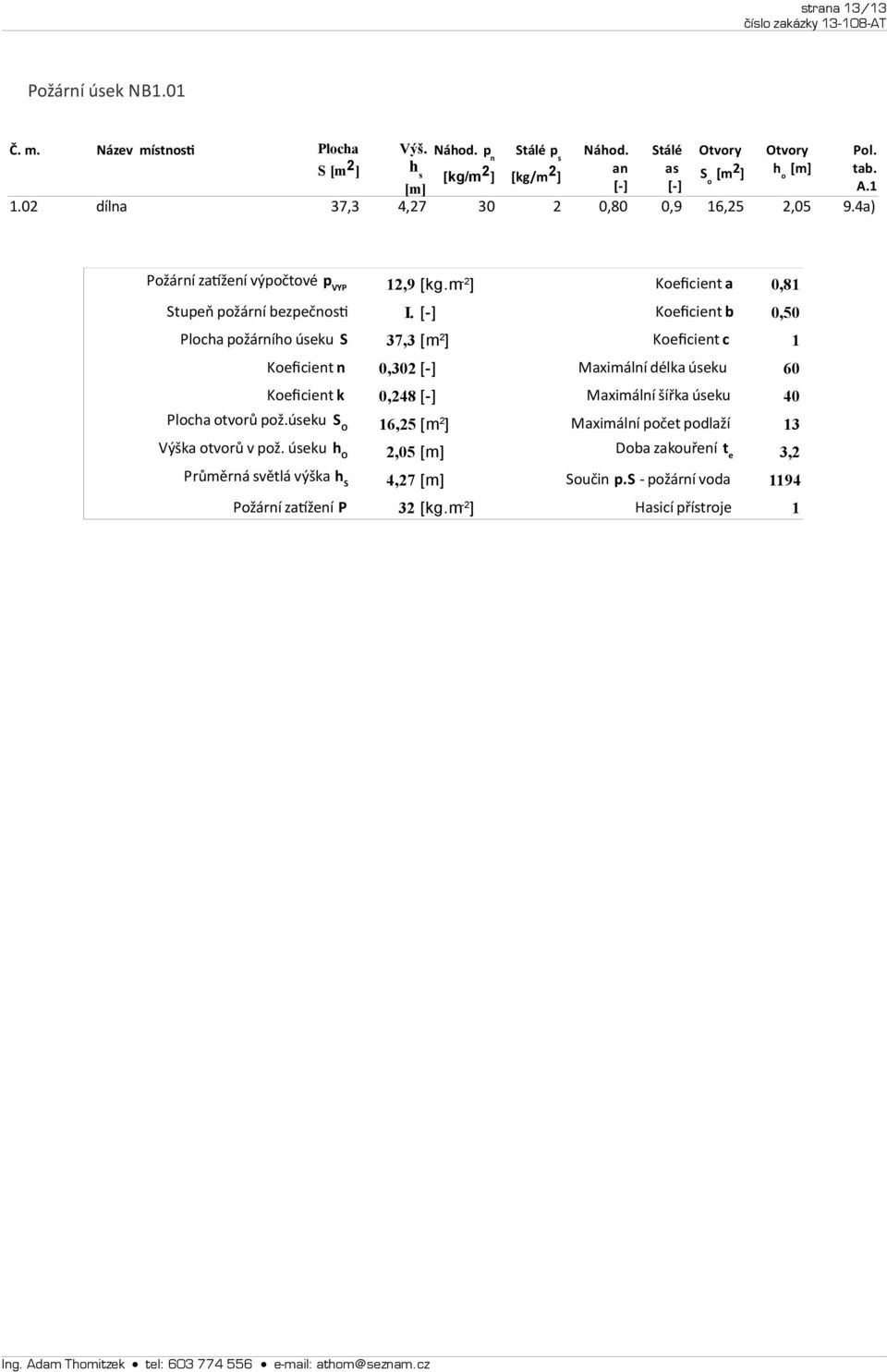

13 strana 13/13 Požární úsek NB1.01 Č. m. Název místnost Plocha Výš. Náhod. p S [m 2 n Stálé p s Náhod. Stálé Otvory Otvory Pol. ] h s [kg/m 2 ] [kg/m 2 an as ] S [m] [-] [-] o [m 2 ] h o [m] tab. A dílna 37,3 4, ,80 0,9 16,25 2,05 9.4a) Požární zatžení výpočtové p VYP 12,9 [kg.m -2 ] Koefcient a 0,81 Stupeň požární bezpečnost I. [-] Koefcient b 0,50 Plocha požárního úseku S 37,3 [m 2 ] Koefcient c 1 Koefcient n 0,302 [-] Maximální délka úseku 60 Koefcient k 0,248 [-] Maximální šířka úseku 40 Plocha otvorů pož.úseku S O 16,25 [m 2 ] Maximální počet podlaží 13 Výška otvorů v pož. úseku h O 2,05 [m] Doba zakouření t e 3,2 Průměrná světlá výška h S 4,27 [m] Součin p.s - požární voda 1194 Požární zatžení P 32 [kg.m -2 ] Hasicí přístroje 1
