C7EA/C7ES ŘADA Barevný monitor s nízkou spotřebou a sníženým vyzařováním

Transkript

1 C7EA/C7ES ŘADA Barevný monitor s nízkou spotřebou a sníženým vyzařováním MODEL TCO99/MPRII/DDC NÁVOD K OBSLUZE 1

2 OBSAH Základní údaje... 3 Bezpečnostní opatření... 3 Vlastnosti... 5 Technické údaje... 6 Sklápění a otáčení... 8 Umístění a funkce ovládacích prvků... 9 Ovládací prvky a nastavení... 9 Připojení Obsazení kolíků konektoru a úrovně signálu Časová schémata a vlastnosti Výchozí předdefinované režimy Automatická úspora spotřeby Funkce samočinného testu Česky 2

3 ZÁKLADNÍ ÚDAJE Monitor řady C7EA/C7ES je 17palcový digitální barevný monitor s více frekvencemi. Umožňuje automatické snímání horizontálních frekvencí v rozmezí od 30 khz do 70 khz a obnovovacích frekvencí (vertikálních frekvencí) v rozmezí od 50 Hz do 120 Hz. Libovolně upravitelné nastavení barev umožňující přizpůsobit barvy obrazovky barvám různých vstupních a výstupních zařízení. Řadič digitální obrazovky s mikroprocesorem sloužícím k uložení 19 různých režimů obrazovky. Součástí monitoru je uživatelsky příjemný systém úspory spotřeby kompatibilní se standardy VESA. Řízení spotřeby umožňuje při nečinnosti počítače snížit spotřebu až o 80 %.! BEZPEČNOSTNÍ OPATŘENÍ A. Chcete-li zabránit poškození elektrickým proudem, neodstraňujte šrouby nebo zadní kryt monitoru. Uvnitř monitoru nejsou žádné součásti, u kterých by mohl uživatel provádět údržbu. Údržbu může provádět pouze kvalifikovaný servisní technik. B. Toto zařízení je třeba uzemnit. Monitor je vybaven uzemněnou zástrčkou, kterou je nutné zapojovat do snadno dostupné uzemněné zásuvky umístěné v blízkosti přístroje. Pokud nelze zástrčku do zásuvky zapojit, obraťte se na kvalifikovaného elektrikáře. C. Nepokládejte žádné objekty na napájecí kabel. Porušený napájecí kabel může způsobit požár nebo poškození elektrickým proudem. Poškozený kabel nepoužívejte. Informace o možnostech získání náhradního kabelu získáte od místního zákaznického centra. D. Zajistěte, aby se k monitoru nedostala žádná domácí zvířata. Nevkládejte žádné objekty dovnitř monitoru. Takové objekty by se mohly dostat do kontaktu s nebezpečným napětím, což může být škodlivé, a způsobit poškození elektrickým proudem, požár nebo selhání přístroje. E. Zajistěte, aby se dovnitř monitoru nedostala žádná kapalina. F. Chcete-li snížit únavu očí, nevystavujte obrazovku přímému slunečnímu záření nebo ostrým světlům. G. Při práci s monitorem nepřekračujte uvedené rozsahy teploty a vlhkosti (viz technické údaje). H. Správné fungování monitoru vyžaduje, aby byla oblast ventilace prázdná. 3

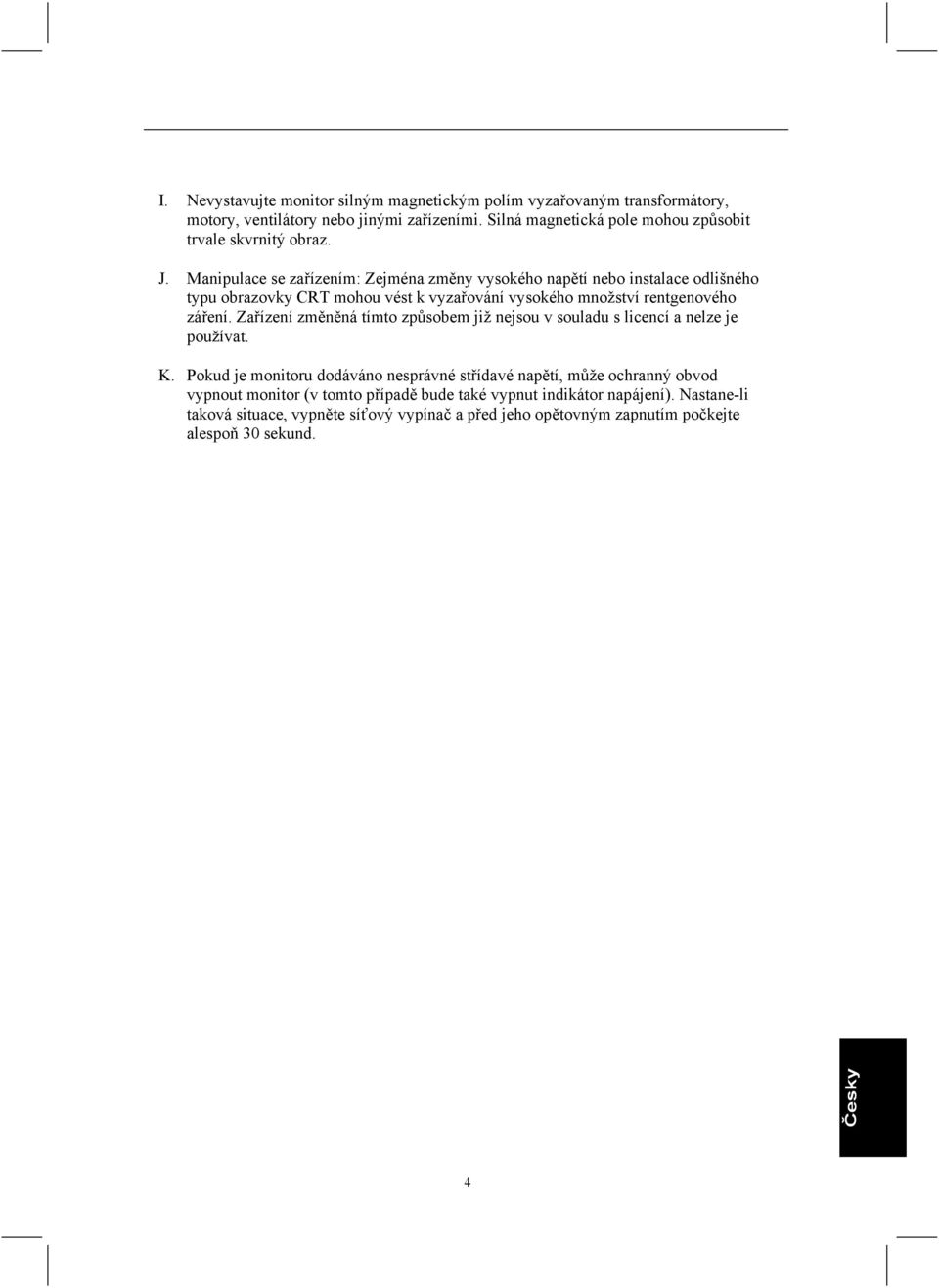

4 I. Nevystavujte monitor silným magnetickým polím vyzařovaným transformátory, motory, ventilátory nebo jinými zařízeními. Silná magnetická pole mohou způsobit trvale skvrnitý obraz. J. Manipulace se zařízením: Zejména změny vysokého napětí nebo instalace odlišného typu obrazovky CRT mohou vést k vyzařování vysokého množství rentgenového záření. Zařízení změněná tímto způsobem již nejsou v souladu s licencí a nelze je používat. K. Pokud je monitoru dodáváno nesprávné střídavé napětí, může ochranný obvod vypnout monitor (v tomto případě bude také vypnut indikátor napájení). Nastane-li taková situace, vypněte síťový vypínač a před jeho opětovným zapnutím počkejte alespoň 30 sekund. Česky 4

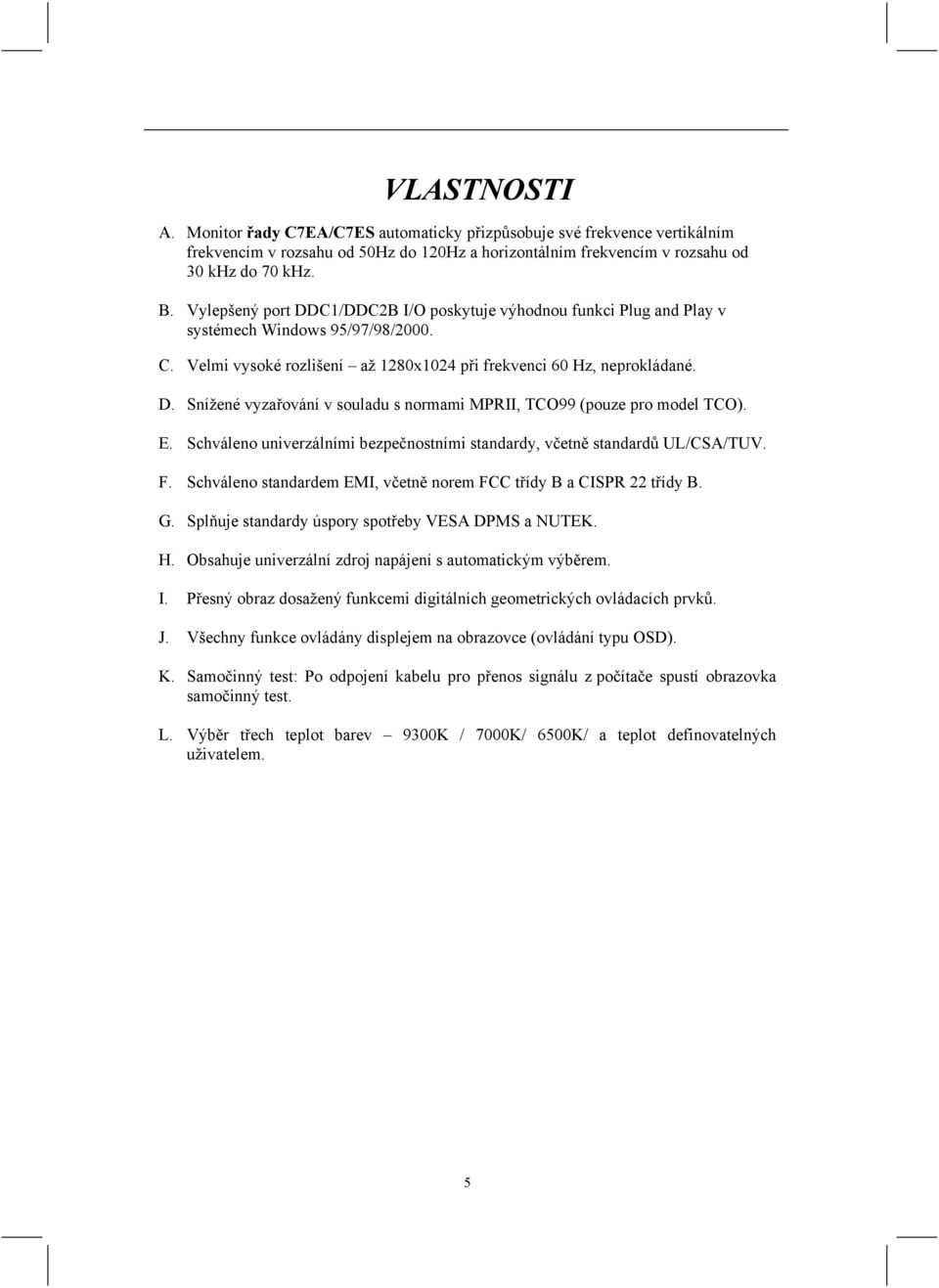

5 VLASTNOSTI A. Monitor řady C7EA/C7ES automaticky přizpůsobuje své frekvence vertikálním frekvencím v rozsahu od 50Hz do 120Hz a horizontálním frekvencím v rozsahu od 30 khz do 70 khz. B. Vylepšený port DDC1/DDC2B I/O poskytuje výhodnou funkci Plug and Play v systémech Windows 95/97/98/2000. C. Velmi vysoké rozlišení až 1280x1024 při frekvenci 60 Hz, neprokládané. D. Snížené vyzařování v souladu s normami MPRII, TCO99 (pouze pro model TCO). E. Schváleno univerzálními bezpečnostními standardy, včetně standardů UL/CSA/TUV. F. Schváleno standardem EMI, včetně norem FCC třídy B a CISPR 22 třídy B. G. Splňuje standardy úspory spotřeby VESA DPMS a NUTEK. H. Obsahuje univerzální zdroj napájení s automatickým výběrem. I. Přesný obraz dosažený funkcemi digitálních geometrických ovládacích prvků. J. Všechny funkce ovládány displejem na obrazovce (ovládání typu OSD). K. Samočinný test: Po odpojení kabelu pro přenos signálu z počítače spustí obrazovka samočinný test. L. Výběr třech teplot barev 9300K / 7000K/ 6500K/ a teplot definovatelných uživatelem. 5

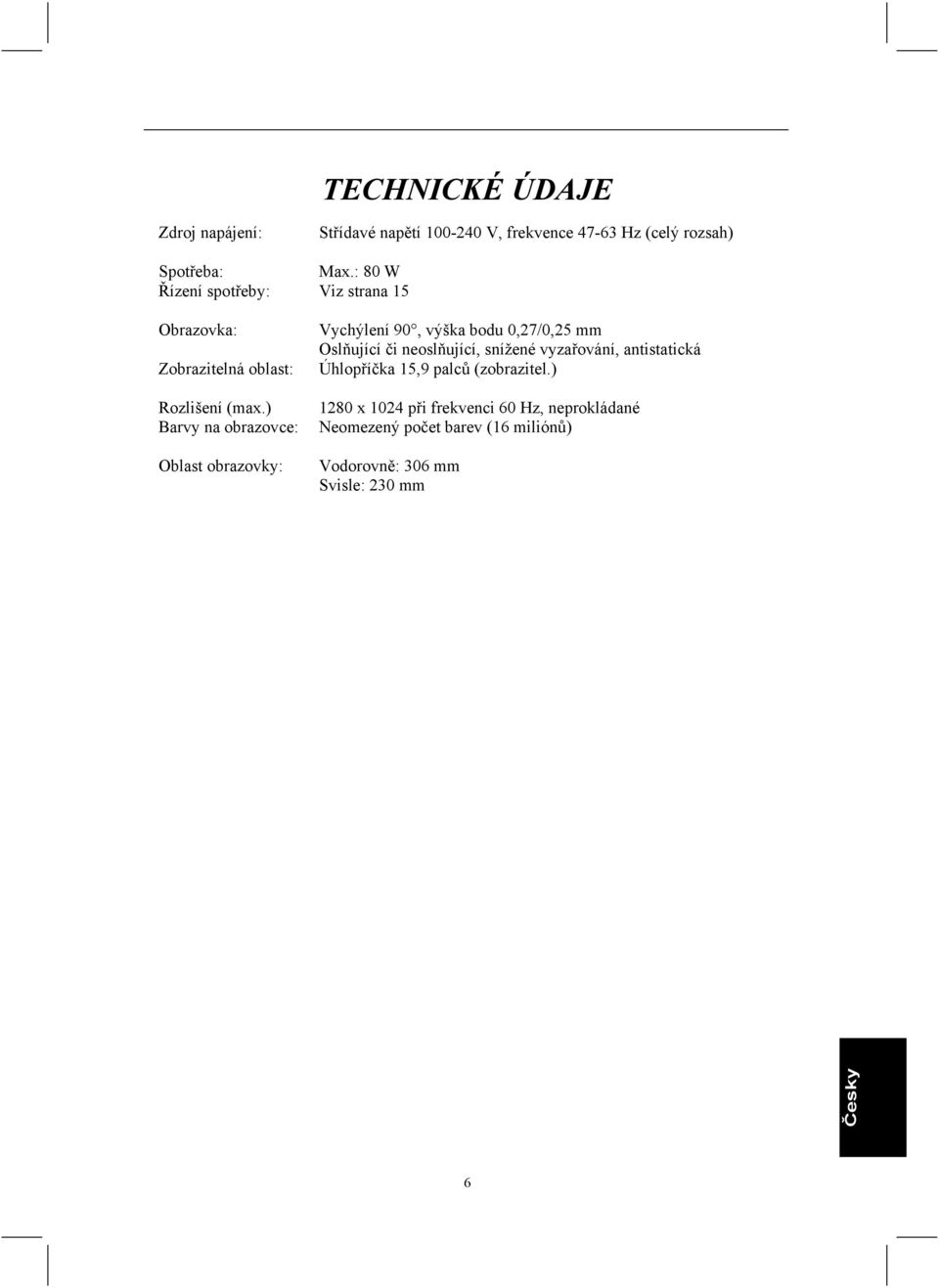

6 TECHNICKÉ ÚDAJE Zdroj napájení: Spotřeba: Řízení spotřeby: Obrazovka: Zobrazitelná oblast: Rozlišení (max.) Barvy na obrazovce: Oblast obrazovky: Střídavé napětí V, frekvence Hz (celý rozsah) Max.: 80 W Viz strana 15 Vychýlení 90, výška bodu 0,27/0,25 mm Oslňující či neoslňující, snížené vyzařování, antistatická Úhlopříčka 15,9 palců (zobrazitel.) 1280 x 1024 při frekvenci 60 Hz, neprokládané Neomezený počet barev (16 miliónů) Vodorovně: 306 mm Svisle: 230 mm Česky 6

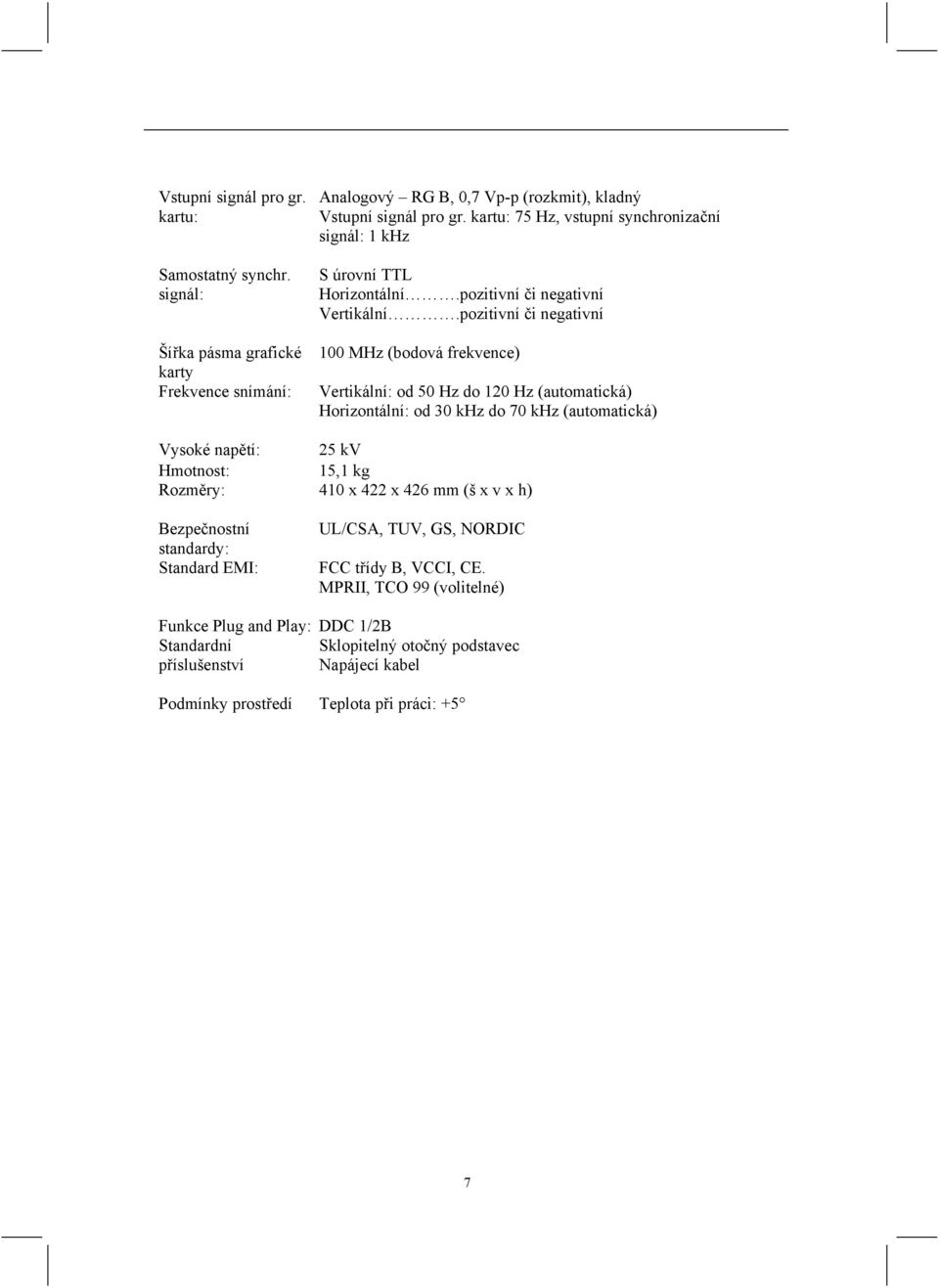

7 Vstupní signál pro gr. kartu: Samostatný synchr. signál: Šířka pásma grafické karty Frekvence snímání: Analogový RG B, 0,7 Vp-p (rozkmit), kladný Vstupní signál pro gr. kartu: 75 Hz, vstupní synchronizační signál: 1 khz S úrovní TTL Horizontální.pozitivní či negativní Vertikální.pozitivní či negativní 100 MHz (bodová frekvence) Vertikální: od 50 Hz do 120 Hz (automatická) Horizontální: od 30 khz do 70 khz (automatická) Vysoké napětí: 25 kv Hmotnost: 15,1 kg Rozměry: 410 x 422 x 426 mm (š x v x h) Bezpečnostní standardy: Standard EMI: UL/CSA, TUV, GS, NORDIC FCC třídy B, VCCI, CE. MPRII, TCO 99 (volitelné) Funkce Plug and Play: DDC 1/2B Standardní Sklopitelný otočný podstavec příslušenství Napájecí kabel Podmínky prostředí Teplota při práci: +5 ~ +40 C Vlhkost při práci: 10 % ~ 80 % Teplota při skladování: C Vlhkost při skladování: 5 % ~ 95 % 7

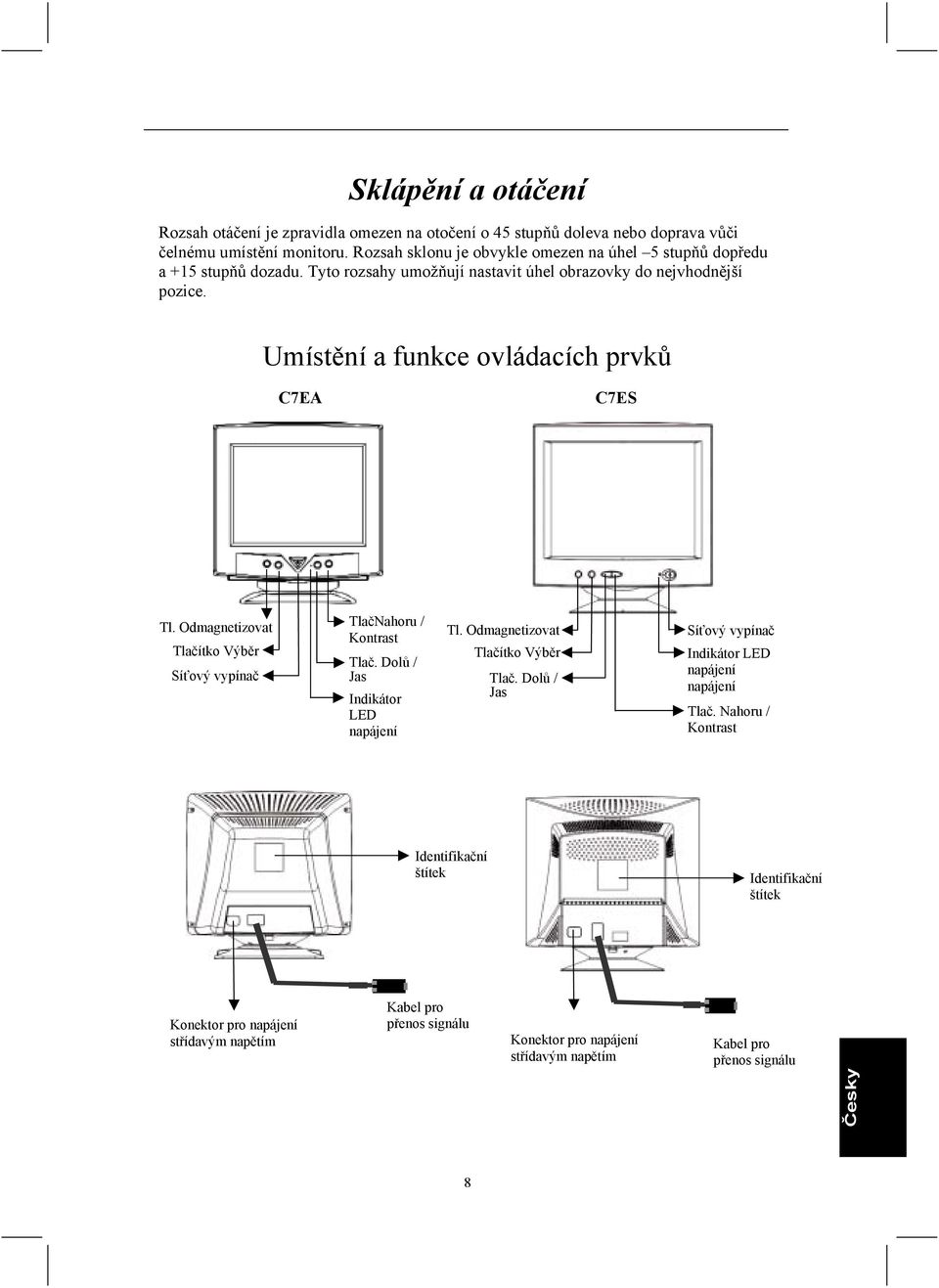

8 Sklápění a otáčení Rozsah otáčení je zpravidla omezen na otočení o 45 stupňů doleva nebo doprava vůči čelnému umístění monitoru. Rozsah sklonu je obvykle omezen na úhel 5 stupňů dopředu a +15 stupňů dozadu. Tyto rozsahy umožňují nastavit úhel obrazovky do nejvhodnější pozice. Umístění a funkce ovládacích prvků C7EA C7ES Tl. Odmagnetizovat Tlačítko Výběr Síťový vypínač TlačNahoru / Kontrast Tlač. Dolů / Jas Indikátor LED napájení Tl. Odmagnetizovat Tlačítko Výběr Tlač. Dolů / Jas Síťový vypínač Indikátor LED napájení napájení Tlač. Nahoru / Kontrast Identifikační štítek Identifikační štítek Konektor pro napájení střídavým napětím Kabel pro přenos signálu Konektor pro napájení střídavým napětím Kabel pro přenos signálu Česky 8

9 OVLÁDACÍ PRVKY a NASTAVENÍ. Indikátor napájení Tento indikátor svítí, jestliže je monitor zapnut a napájecí kabel je správně připojen. Stav indikátoru LED závisí na stavu napájení monitoru. Pokud indikátor LED svítí zeleně, monitor je v normálním stavu, jestliže svítí žlutě či jantarově, znamená to, že je monitor ve stavu snížené spotřeby.. Síťový vypínač Stisknutím monitor zapnete, opětovným stisknutím jej vypnete. Doporučujeme nejdříve zapnout systém a poté monitor.. Nastavení prostřednictvím přímého přístupu Tyto možnosti nastavení lze na obrazovku vyvolat, pouze pokud není zobrazena nabídka. a. Stisknutím tlačítka zobrazíte vodorovný posuvník pro nastavení kontrastu. Stisknutím tlačítka či přidáte nebo uberete kontrast. C CONTRAST 20 SEC 100% ADJUST: / OK: b. Stisknutím tlačítka zobrazíte vodorovný posuvník pro nastavení jasu. Stisknutím tlačítka či přidáte nebo uberete jas. BRIGHTNESS 20 SEC ADJUST: / OK: 50% 9

10 NABÍDKA OSD Stisknutím tlačítka pro výběr ovládacích prvků zobrazíte hlavní nabídku OSD. Následující hlavní nabídka obsahuje všechny možnosti úprav a nastavení: KHZ 85HZ SIZE & POSITION SHAPE COLOR 9300 K MISCELLANEOUS MENU EXIT 20SEC HORIZONTAL CENTERING MOVE: / SELECT: 50% Položky nastavení umístěné v horní části nabídky a ikona v dolní části nabídky obsahují vlastnost patřící upravované položce se šipkou. Můžete vybrat položky nastavení nebo jejich vlastnosti, které lze upravit nebo nastavit, pouhým stisknutím tlačítka či, přičemž se šipka ve žluté části přesune k požadované položce. Opětovným stisknutím tlačítka přejdete v nabídce OSD do funkce nastavení. Posuvník umístěný v dolní části bude mít červenou barvu. Stisknutím tlačítka či proveďte požadované úpravy. Po dokončení úprav se opětovným stisknutím tlačítka vraťte do normální nabídky OSD. Česky 10

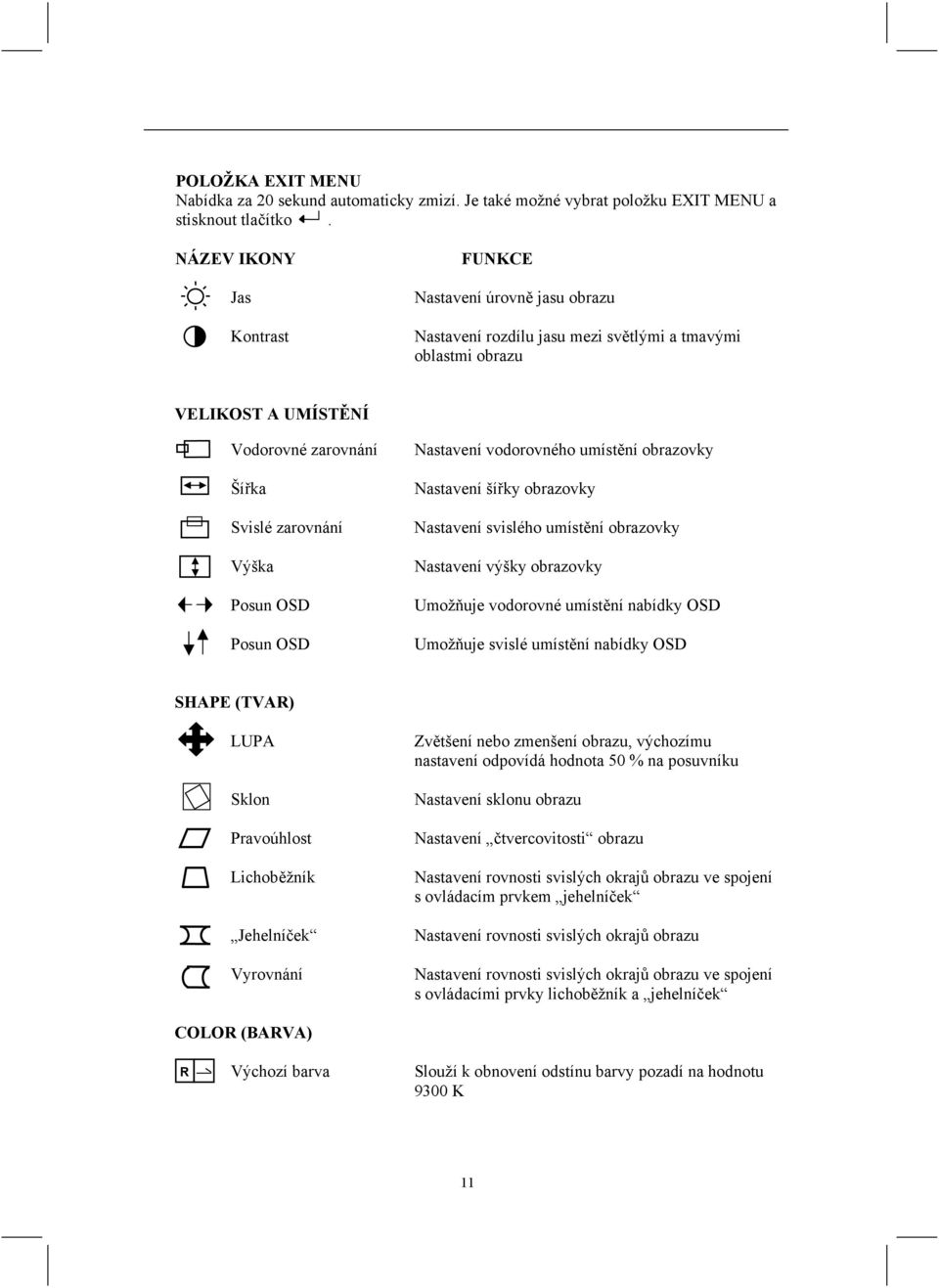

11 POLOŽKA EXIT MENU Nabídka za 20 sekund automaticky zmizí. Je také možné vybrat položku EXIT MENU a stisknout tlačítko. NÁZEV IKONY Jas Kontrast FUNKCE Nastavení úrovně jasu obrazu Nastavení rozdílu jasu mezi světlými a tmavými oblastmi obrazu VELIKOST A UMÍSTĚNÍ Vodorovné zarovnání Šířka Svislé zarovnání Výška Posun OSD Posun OSD Nastavení vodorovného umístění obrazovky Nastavení šířky obrazovky Nastavení svislého umístění obrazovky Nastavení výšky obrazovky Umožňuje vodorovné umístění nabídky OSD Umožňuje svislé umístění nabídky OSD SHAPE (TVAR) LUPA Sklon Pravoúhlost Lichoběžník Jehelníček Vyrovnání Zvětšení nebo zmenšení obrazu, výchozímu nastavení odpovídá hodnota 50 % na posuvníku Nastavení sklonu obrazu Nastavení čtvercovitosti obrazu Nastavení rovnosti svislých okrajů obrazu ve spojení s ovládacím prvkem jehelníček Nastavení rovnosti svislých okrajů obrazu Nastavení rovnosti svislých okrajů obrazu ve spojení s ovládacími prvky lichoběžník a jehelníček COLOR (BARVA) R Výchozí barva Slouží k obnovení odstínu barvy pozadí na hodnotu 9300 K 11

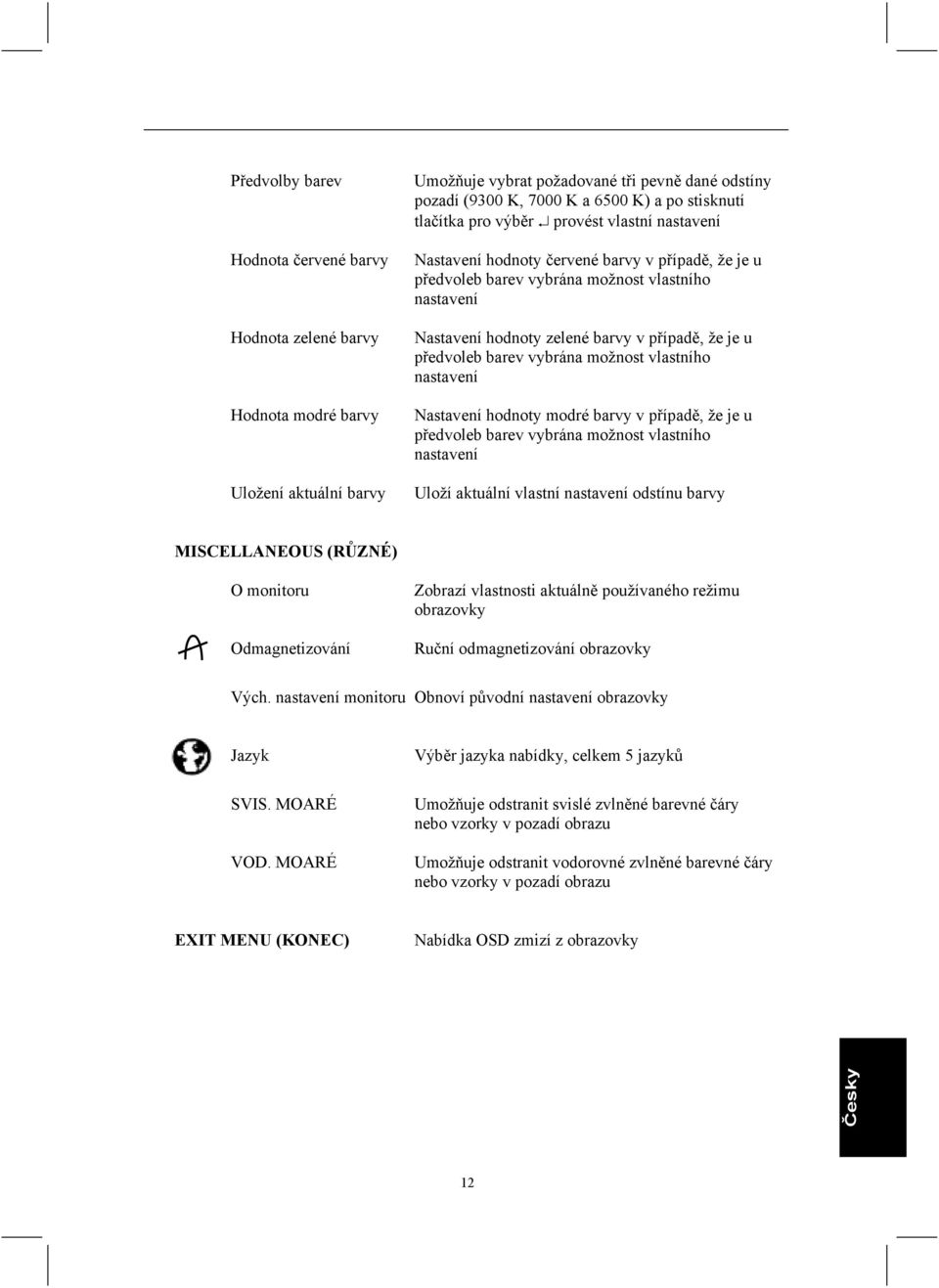

12 Předvolby barev Umožňuje vybrat požadované tři pevně dané odstíny pozadí (9300 K, 7000 K a 6500 K) a po stisknutí tlačítka pro výběr provést vlastní nastavení R Hodnota červené barvy Nastavení hodnoty červené barvy v případě, že je u předvoleb barev vybrána možnost vlastního nastavení G B S Hodnota zelené barvy Hodnota modré barvy Uložení aktuální barvy Nastavení hodnoty zelené barvy v případě, že je u předvoleb barev vybrána možnost vlastního nastavení Nastavení hodnoty modré barvy v případě, že je u předvoleb barev vybrána možnost vlastního nastavení Uloží aktuální vlastní nastavení odstínu barvy MISCELLANEOUS (RŮZNÉ) O monitoru Odmagnetizování Zobrazí vlastnosti aktuálně používaného režimu obrazovky Ruční odmagnetizování obrazovky Vých. nastavení monitoru Obnoví původní nastavení obrazovky Jazyk Výběr jazyka nabídky, celkem 5 jazyků <<< >>> SVIS. MOARÉ VOD. MOARÉ Umožňuje odstranit svislé zvlněné barevné čáry nebo vzorky v pozadí obrazu Umožňuje odstranit vodorovné zvlněné barevné čáry nebo vzorky v pozadí obrazu EXIT MENU (KONEC) Nabídka OSD zmizí z obrazovky Česky 12

13 . MENU LANGUAGE (NABÍDKA JAZYK) Můžete vybrat jazyk nabídky monitoru. K dispozici jsou následující jazyky: MENU LANGUAGE ENGLISH DEUTSCH ITALIANO FRANÇAIS ESPAÑOL CANCEL MOVE: / SELECT: Stisknutím tlačítka či vyberte vhodný jazyk a stiskněte tlačítko pro výběr. Položky nabídky OSD budou poté zobrazeny ve zvoleném jazyce. 13

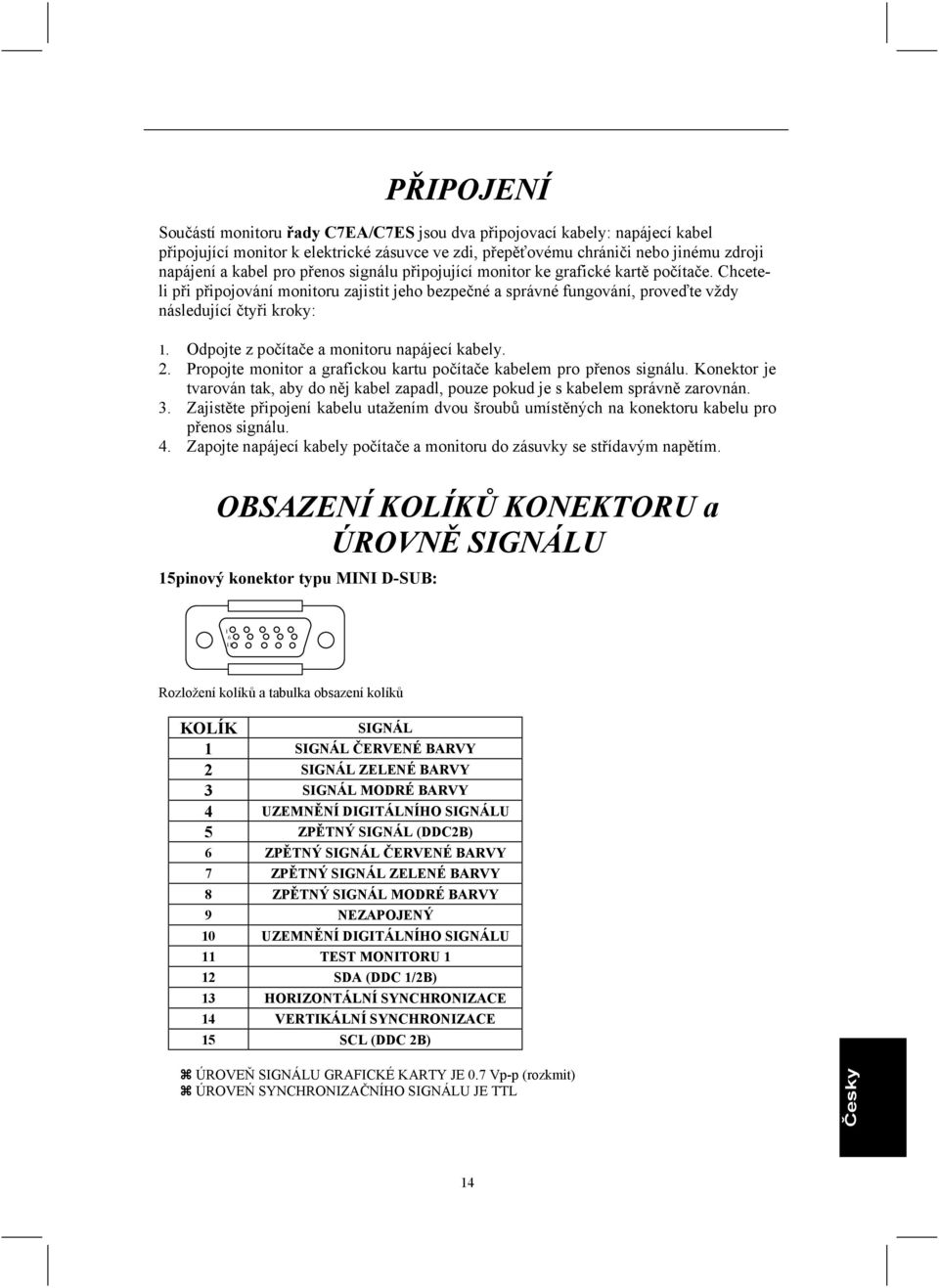

14 PŘIPOJENÍ Součástí monitoru řady C7EA/C7ES jsou dva připojovací kabely: napájecí kabel připojující monitor k elektrické zásuvce ve zdi, přepěťovému chrániči nebo jinému zdroji napájení a kabel pro přenos signálu připojující monitor ke grafické kartě počítače. Chceteli při připojování monitoru zajistit jeho bezpečné a správné fungování, proveďte vždy následující čtyři kroky: 1. Odpojte z počítače a monitoru napájecí kabely. 2. Propojte monitor a grafickou kartu počítače kabelem pro přenos signálu. Konektor je tvarován tak, aby do něj kabel zapadl, pouze pokud je s kabelem správně zarovnán. 3. Zajistěte připojení kabelu utažením dvou šroubů umístěných na konektoru kabelu pro přenos signálu. 4. Zapojte napájecí kabely počítače a monitoru do zásuvky se střídavým napětím. OBSAZENÍ KOLÍKŮ KONEKTORU a ÚROVNĚ SIGNÁLU 15pinový konektor typu MINI D-SUB: Rozložení kolíků a tabulka obsazení kolíků KOLÍK SIGNÁL 1 SIGNÁL ČERVENÉ BARVY 2 SIGNÁL ZELENÉ BARVY 3 SIGNÁL MODRÉ BARVY 4 UZEMNĚNÍ DIGITÁLNÍHO SIGNÁLU 5 ZPĚTNÝ SIGNÁL (DDC2B) 6 ZPĚTNÝ SIGNÁL ČERVENÉ BARVY 7 ZPĚTNÝ SIGNÁL ZELENÉ BARVY 8 ZPĚTNÝ SIGNÁL MODRÉ BARVY 9 NEZAPOJENÝ 10 UZEMNĚNÍ DIGITÁLNÍHO SIGNÁLU 11 TEST MONITORU 1 12 SDA (DDC 1/2B) 13 HORIZONTÁLNÍ SYNCHRONIZACE 14 VERTIKÁLNÍ SYNCHRONIZACE 15 SCL (DDC 2B) ÚROVEŇ SIGNÁLU GRAFICKÉ KARTY JE 0.7 Vp-p (rozkmit) ÚROVEŃ SYNCHRONIZAČNÍHO SIGNÁLU JE TTL Česky 14

15 ČASOVÁ SCHÉMATA a VLASTNOSTI Samostatný synchr. signál Hor. signál gr. karty Hor. synchr. signál B E D A C Ver. signál gr. karty Y X W Ver. synchr. signál V U A : Horizontální perioda B : Horizontální šířka impulzu C : Horizontální zadní prodleva D : Horizontální aktivní oblast E : Horizontální přední prodleva U : Vertikální perioda V : Vertikální šířka impulsu W : Vertikální zadní prodleva X : Vertikální aktivní oblast Y : Vertikální přední prodleva 15

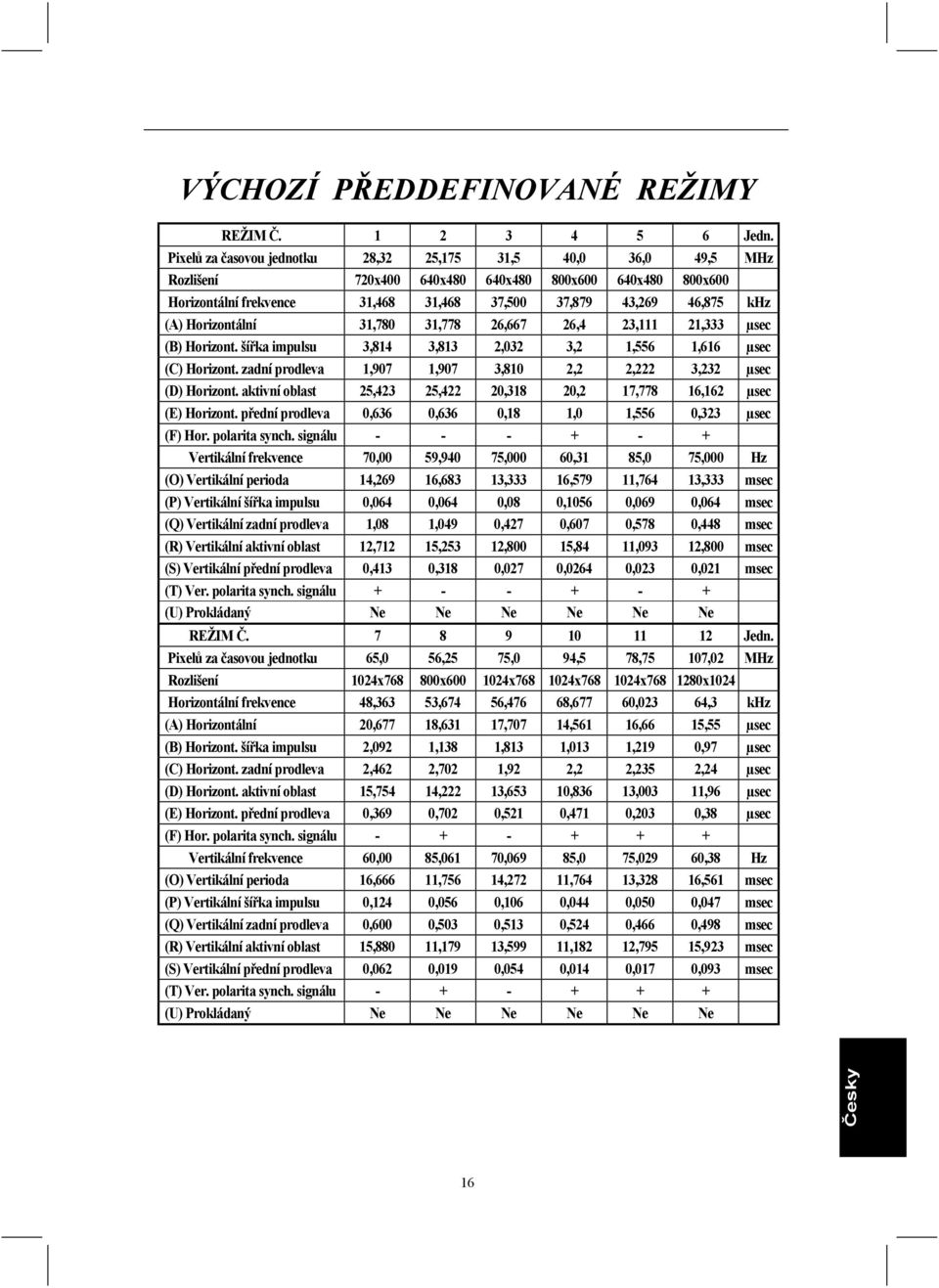

16 VÝCHOZÍ PŘEDDEFINOVANÉ REŽIMY REŽIM Č Jedn. Pixelů za časovou jednotku 28,32 25,175 31,5 40,0 36,0 49,5 MHz Rozlišení 720x x x x x x600 Horizontální frekvence 31,468 31,468 37,500 37,879 43,269 46,875 khz (A) Horizontální 31,780 31,778 26,667 26,4 23,111 21,333 µsec (B) Horizont. šířka impulsu 3,814 3,813 2,032 3,2 1,556 1,616 µsec (C) Horizont. zadní prodleva 1,907 1,907 3,810 2,2 2,222 3,232 µsec (D) Horizont. aktivní oblast 25,423 25,422 20,318 20,2 17,778 16,162 µsec (E) Horizont. přední prodleva 0,636 0,636 0,18 1,0 1,556 0,323 µsec (F) Hor. polarita synch. signálu Vertikální frekvence 70,00 59,940 75,000 60,31 85,0 75,000 Hz (O) Vertikální perioda 14,269 16,683 13,333 16,579 11,764 13,333 msec (P) Vertikální šířka impulsu 0,064 0,064 0,08 0,1056 0,069 0,064 msec (Q) Vertikální zadní prodleva 1,08 1,049 0,427 0,607 0,578 0,448 msec (R) Vertikální aktivní oblast 12,712 15,253 12,800 15,84 11,093 12,800 msec (S) Vertikální přední prodleva 0,413 0,318 0,027 0,0264 0,023 0,021 msec (T) Ver. polarita synch. signálu (U) Prokládaný Ne Ne Ne Ne Ne Ne REŽIM Č Jedn. Pixelů za časovou jednotku 65,0 56,25 75,0 94,5 78,75 107,02 MHz Rozlišení 1024x x x x x x1024 Horizontální frekvence 48,363 53,674 56,476 68,677 60,023 64,3 khz (A) Horizontální 20,677 18,631 17,707 14,561 16,66 15,55 µsec (B) Horizont. šířka impulsu 2,092 1,138 1,813 1,013 1,219 0,97 µsec (C) Horizont. zadní prodleva 2,462 2,702 1,92 2,2 2,235 2,24 µsec (D) Horizont. aktivní oblast 15,754 14,222 13,653 10,836 13,003 11,96 µsec (E) Horizont. přední prodleva 0,369 0,702 0,521 0,471 0,203 0,38 µsec (F) Hor. polarita synch. signálu Vertikální frekvence 60,00 85,061 70,069 85,0 75,029 60,38 Hz (O) Vertikální perioda 16,666 11,756 14,272 11,764 13,328 16,561 msec (P) Vertikální šířka impulsu 0,124 0,056 0,106 0,044 0,050 0,047 msec (Q) Vertikální zadní prodleva 0,600 0,503 0,513 0,524 0,466 0,498 msec (R) Vertikální aktivní oblast 15,880 11,179 13,599 11,182 12,795 15,923 msec (S) Vertikální přední prodleva 0,062 0,019 0,054 0,014 0,017 0,093 msec (T) Ver. polarita synch. signálu (U) Prokládaný Ne Ne Ne Ne Ne Ne Česky 16

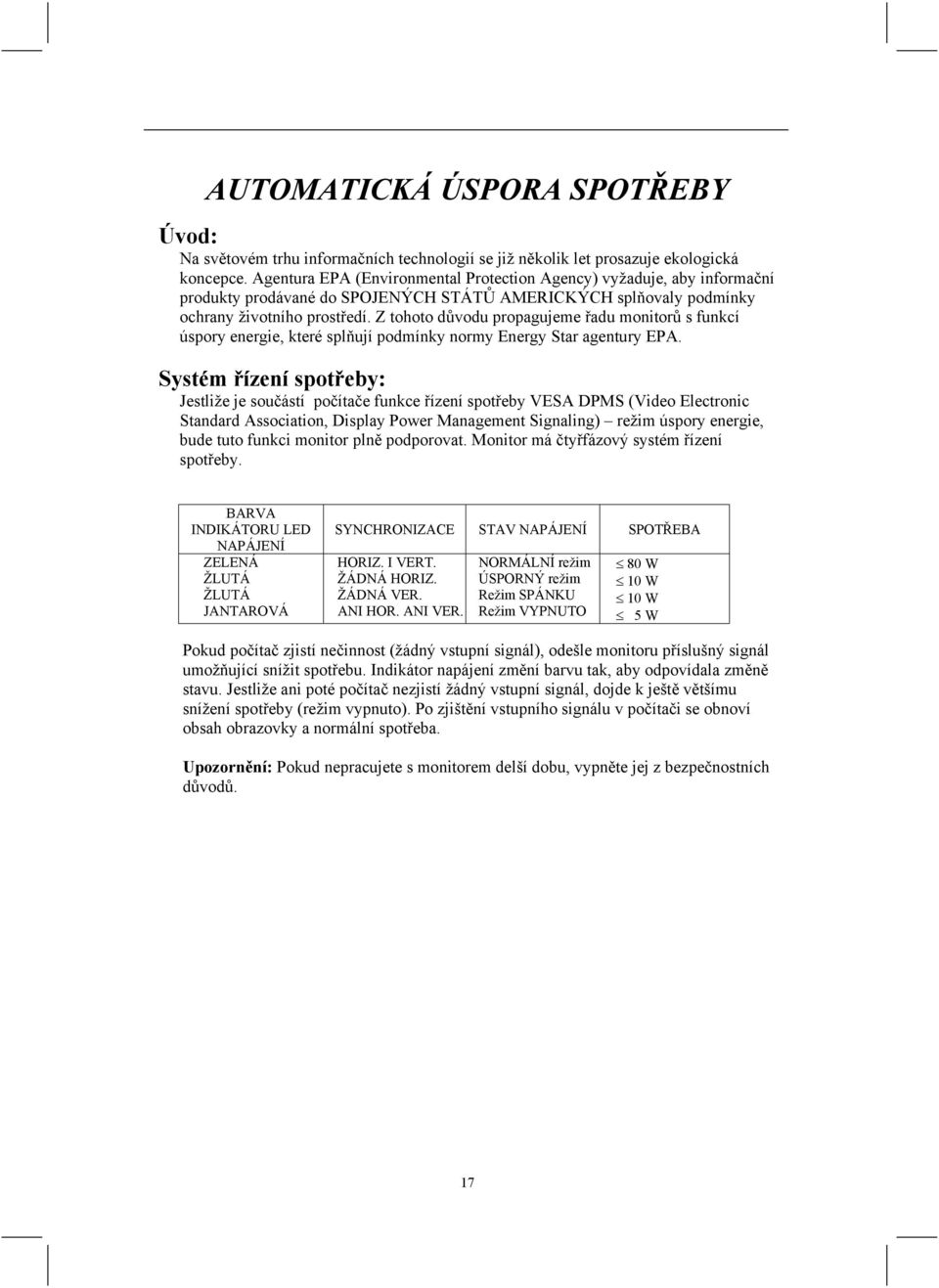

17 AUTOMATICKÁ ÚSPORA SPOTŘEBY Úvod: Na světovém trhu informačních technologií se již několik let prosazuje ekologická koncepce. Agentura EPA (Environmental Protection Agency) vyžaduje, aby informační produkty prodávané do SPOJENÝCH STÁTŮ AMERICKÝCH splňovaly podmínky ochrany životního prostředí. Z tohoto důvodu propagujeme řadu monitorů s funkcí úspory energie, které splňují podmínky normy Energy Star agentury EPA. Systém řízení spotřeby: Jestliže je součástí počítače funkce řízení spotřeby VESA DPMS (Video Electronic Standard Association, Display Power Management Signaling) režim úspory energie, bude tuto funkci monitor plně podporovat. Monitor má čtyřfázový systém řízení spotřeby. BARVA INDIKÁTORU LED NAPÁJENÍ ZELENÁ ŽLUTÁ ŽLUTÁ JANTAROVÁ SYNCHRONIZACE STAV NAPÁJENÍ SPOTŘEBA HORIZ. I VERT. ŽÁDNÁ HORIZ. ŽÁDNÁ VER. ANI HOR. ANI VER. NORMÁLNÍ režim ÚSPORNÝ režim Režim SPÁNKU Režim VYPNUTO 80 W 10 W 10 W 5 W Pokud počítač zjistí nečinnost (žádný vstupní signál), odešle monitoru příslušný signál umožňující snížit spotřebu. Indikátor napájení změní barvu tak, aby odpovídala změně stavu. Jestliže ani poté počítač nezjistí žádný vstupní signál, dojde k ještě většímu snížení spotřeby (režim vypnuto). Po zjištění vstupního signálu v počítači se obnoví obsah obrazovky a normální spotřeba. Upozornění: Pokud nepracujete s monitorem delší dobu, vypněte jej z bezpečnostních důvodů. 17

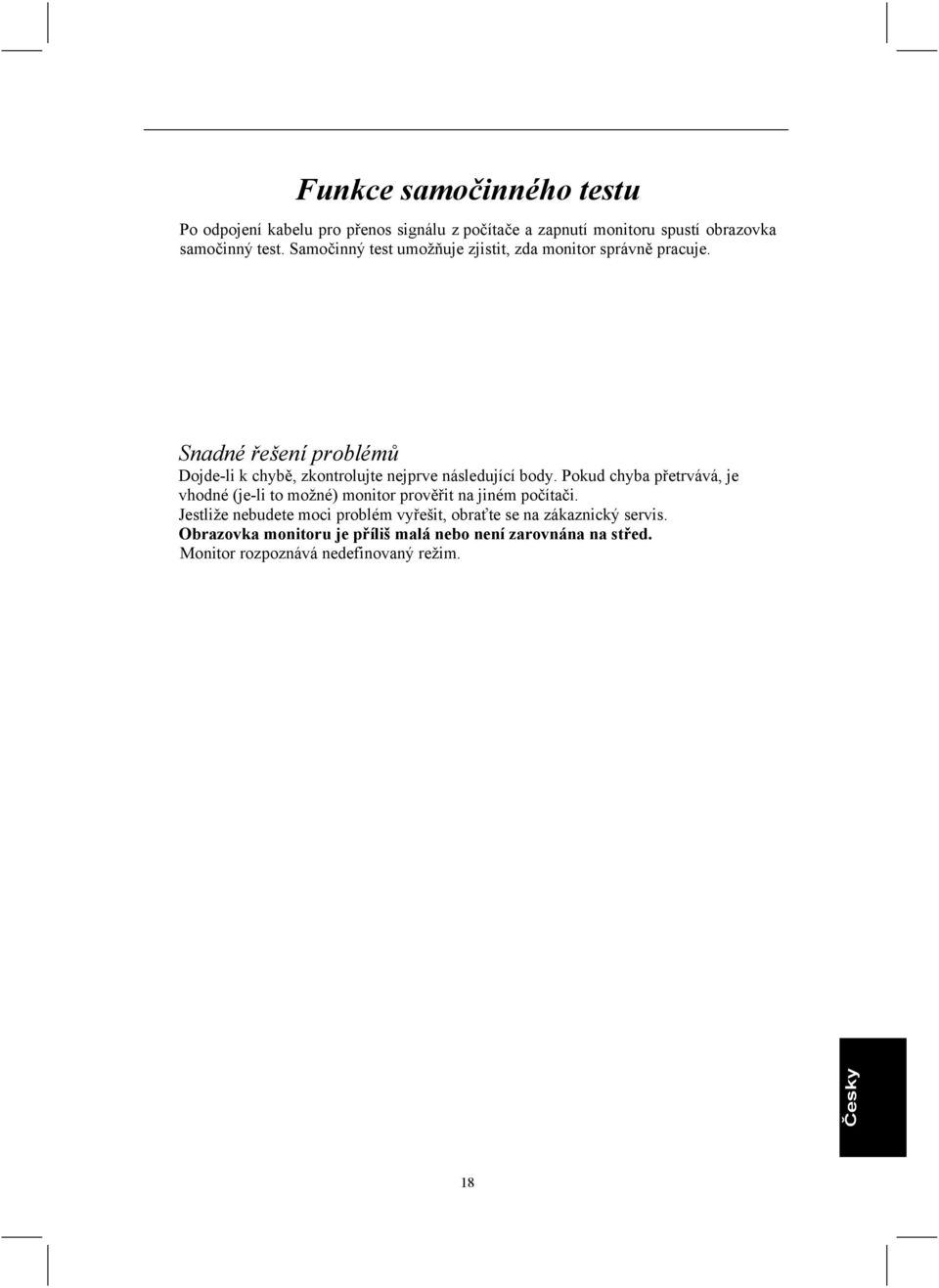

18 Funkce samočinného testu Po odpojení kabelu pro přenos signálu z počítače a zapnutí monitoru spustí obrazovka samočinný test. Samočinný test umožňuje zjistit, zda monitor správně pracuje. CABLE NOT CONNECTED Snadné řešení problémů Dojde-li k chybě, zkontrolujte nejprve následující body. Pokud chyba přetrvává, je vhodné (je-li to možné) monitor prověřit na jiném počítači. Jestliže nebudete moci problém vyřešit, obraťte se na zákaznický servis. Obrazovka monitoru je příliš malá nebo není zarovnána na střed. Monitor rozpoznává nedefinovaný režim. Upravte velikost a umístění obrazovky. Nečisté nebo posunuté barvy Odmagnetizujte monitor nebo se ujistěte, zda se v blízkosti monitoru nenacházejí magnetická zařízení. Bez obrazu Zkontrolujte, zda je monitor zapnut a zda je správně zapojen napájecí kabel. Česky 18

19 A
