Návod montáže pro rozváděče řady ORU x, ORU x SIS

Rozměr: px
Začít zobrazení ze stránky:

Download "Návod montáže pro rozváděče řady ORU x, ORU x SIS"

Transkript

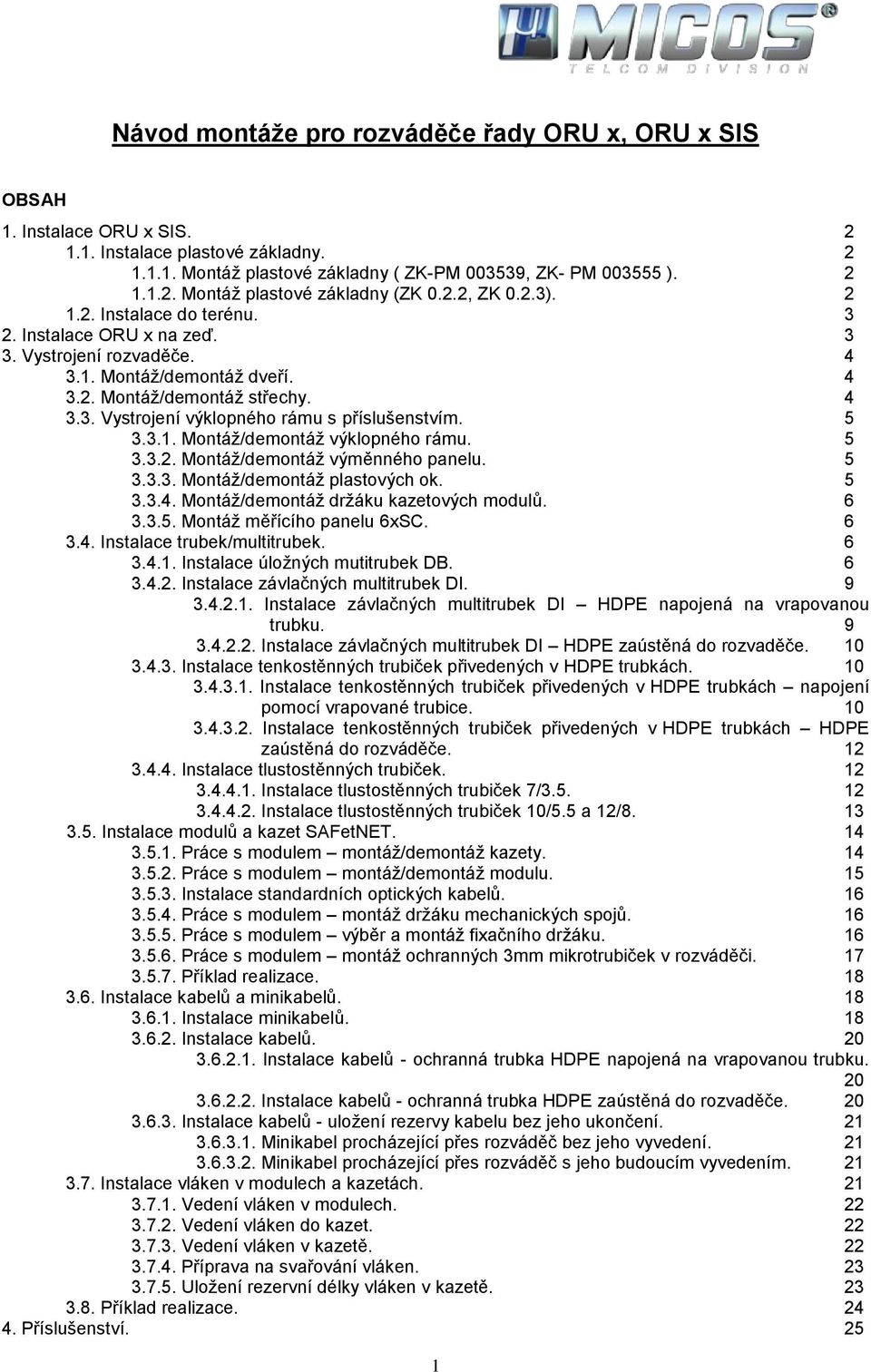

1 Návod montáže pro rozváděče řady ORU x, ORU x SIS OBSAH 1. Instalace ORU x SIS Instalace plastové základny Montáž plastové základny ( ZK-PM , ZK- PM ) Montáž plastové základny (ZK 0.2.2, ZK 0.2.3) Instalace do terénu Instalace ORU x na zeď Vystrojení rozvaděče Montáž/demontáž dveří Montáž/demontáž střechy Vystrojení výklopného rámu s příslušenstvím Montáž/demontáž výklopného rámu Montáž/demontáž výměnného panelu Montáž/demontáž plastových ok Montáž/demontáž držáku kazetových modulů Montáž měřícího panelu 6xSC Instalace trubek/multitrubek Instalace úložných mutitrubek DB Instalace závlačných multitrubek DI Instalace závlačných multitrubek DI HDPE napojená na vrapovanou trubku Instalace závlačných multitrubek DI HDPE zaústěná do rozvaděče Instalace tenkostěnných trubiček přivedených v HDPE trubkách Instalace tenkostěnných trubiček přivedených v HDPE trubkách napojení pomocí vrapované trubice Instalace tenkostěnných trubiček přivedených v HDPE trubkách HDPE zaústěná do rozváděče Instalace tlustostěnných trubiček Instalace tlustostěnných trubiček 7/ Instalace tlustostěnných trubiček 10/5.5 a 12/ Instalace modulů a kazet SAFetNET Práce s modulem montáž/demontáž kazety Práce s modulem montáž/demontáž modulu Instalace standardních optických kabelů Práce s modulem montáž držáku mechanických spojů Práce s modulem výběr a montáž fixačního držáku Práce s modulem montáž ochranných 3mm mikrotrubiček v rozváděči Příklad realizace Instalace kabelů a minikabelů Instalace minikabelů Instalace kabelů Instalace kabelů - ochranná trubka HDPE napojená na vrapovanou trubku Instalace kabelů - ochranná trubka HDPE zaústěná do rozvaděče Instalace kabelů - uložení rezervy kabelu bez jeho ukončení Minikabel procházející přes rozváděč bez jeho vyvedení Minikabel procházející přes rozváděč s jeho budoucím vyvedením Instalace vláken v modulech a kazetách Vedení vláken v modulech Vedení vláken do kazet Vedení vláken v kazetě Příprava na svařování vláken Uložení rezervní délky vláken v kazetě Příklad realizace Příslušenství. 25 1

2 1. Instalace ORU x SIS 1.1. Instalace plastové základny Montáž plastové základny ( ZK-PM , ZK- PM ) Po vybalení nastavte šířku základny pomocí svorníku, tak aby otvory pro šrouby byly v zesílené části. Na základnu upevněte podstavec čtyřmi šrouby s maticemi a podložkami Montáž plastové základny (ZK 0.2.2, ZK 0.2.3) Po vybalení sestavte základnu. Namontujte rozpěrnou příčku dvěma vruty. 2

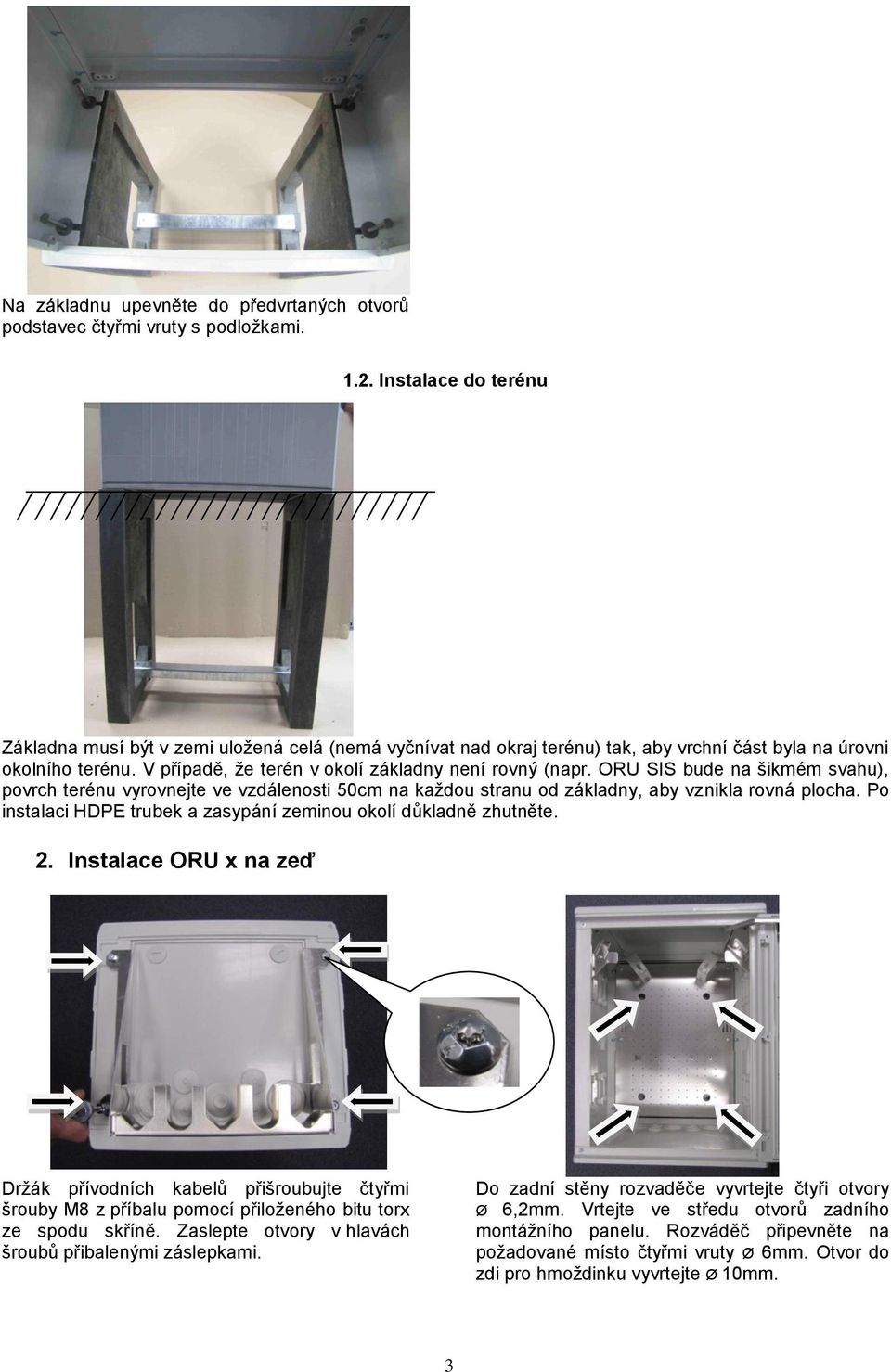

3 Na základnu upevněte do předvrtaných otvorů podstavec čtyřmi vruty s podložkami Instalace do terénu Základna musí být v zemi uložená celá (nemá vyčnívat nad okraj terénu) tak, aby vrchní část byla na úrovni okolního terénu. V případě, že terén v okolí základny není rovný (napr. ORU SIS bude na šikmém svahu), povrch terénu vyrovnejte ve vzdálenosti 50cm na každou stranu od základny, aby vznikla rovná plocha. Po instalaci HDPE trubek a zasypání zeminou okolí důkladně zhutněte. 2. Instalace ORU x na zeď Držák přívodních kabelů přišroubujte čtyřmi šrouby M8 z příbalu pomocí přiloženého bitu torx ze spodu skříně. Zaslepte otvory v hlavách šroubů přibalenými záslepkami. Do zadní stěny rozvaděče vyvrtejte čtyři otvory Ø 6,2mm. Vrtejte ve středu otvorů zadního montážního panelu. Rozváděč připevněte na požadované místo čtyřmi vruty Ø 6mm. Otvor do zdi pro hmoždinku vyvrtejte Ø 10mm. 3

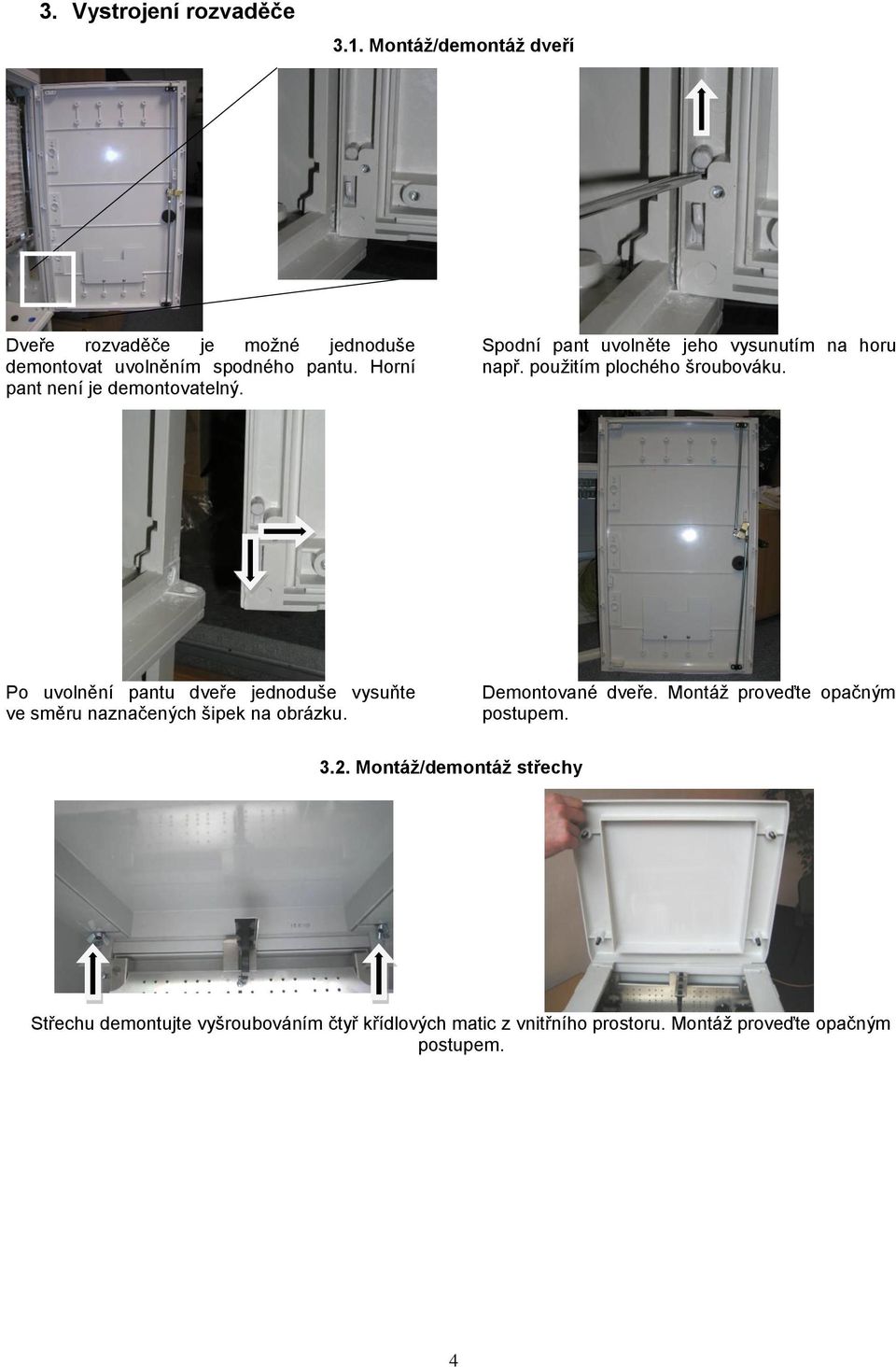

4 3. Vystrojení rozvaděče 3.1. Montáž/demontáž dveří Dveře rozvaděče je možné jednoduše demontovat uvolněním spodného pantu. Horní pant není je demontovatelný. Spodní pant uvolněte jeho vysunutím na horu např. použitím plochého šroubováku. Po uvolnění pantu dveře jednoduše vysuňte ve směru naznačených šipek na obrázku. Demontované dveře. Montáž proveďte opačným postupem Montáž/demontáž střechy Střechu demontujte vyšroubováním čtyř křídlových matic z vnitřního prostoru. Montáž proveďte opačným postupem. 4

5 3.3. Vystrojení výklopného rámu s příslušenstvím Montáž/demontáž výklopného rámu Výklopný rám odjistěte otočením západek v horní části ve směru šipek (vlevo, vpravo). Po odjištění rám vyklopte. Výklopný rám demontujte z rozvaděče vyháknutím zajišťovacích popruhů. Pohybem rámu na horu a k sobě celý rám vyjměte. Montáž proveďte opačným postupem Montáž/demontáž výměnného panelu Panel odjistěte povytažením zajišťovacích kolíků. Panel vysuňte směrem na horu. Montáž proveďte opačným postupem Montáž/demontáž plastových ok Oko zmáčkněte. Nasuňte do otvorů a zajistěte posunutím ve směru šipky. 5 Demontáž proveďte opačným postupem.

6 Montáž/demontáž držáku kazetových modulů Držák modulů demontujte povolením šroubu s rýhovanou hlavou. Držák modulů vyklopte a vysuňte z drážky v rámu Montáž měřícího panelu 6xSC Měřící panel namontujte na horní část výklopného rámu. Měřící panel přišroubujte přiloženým šroubem a maticí do připraveného otvoru ve výklopném rámu Instalace trubek/multitrubek Instalace úložných mutitrubek DB 1 2 Odměřte a označte místo od kterého bude odstraněn plášť multitrubky. Odřežte plášť multitrubky obvodovým řezačem pláště. Ujistěte se, že hloubka řezu nepoškodí žádnou trubičku. 6

7 3 4 Odřežte plášť multitrubky řezačem pláště a plášť odstraňte. Ujistěte se, že hloubka řezu nepoškodí žádnou trubičku. Pohled na multitrubku po odstranění pláště. 5 6 Odřízněte část průchodky tak, aby vzniklý otvor byl menší než průměr multitrubky. Provlečte multitrubku přes pryžovou průchodku a průchodku usaďte do dna rozváděče. 7 8 Multitrubku upevněte dvěma kusy PVC stah. pásků ke kabelovému držáku pod dnem rozvaděče. Ve variantě provedení SIS (sloupek) upevněte mutitrubku přidržovačem příslušné velikosti k L profilu v soklu Podle přiloženého návodu si připravte dvousložkový plastický tmel smíšení složek. Podle přiloženého návodu si připravte dvousložkový plastický tmel uzavřete a promíchejte ve větší nádobě (nádoba se mírně zahřívá). Nemíchejte déle než jednu minutu!!! 7

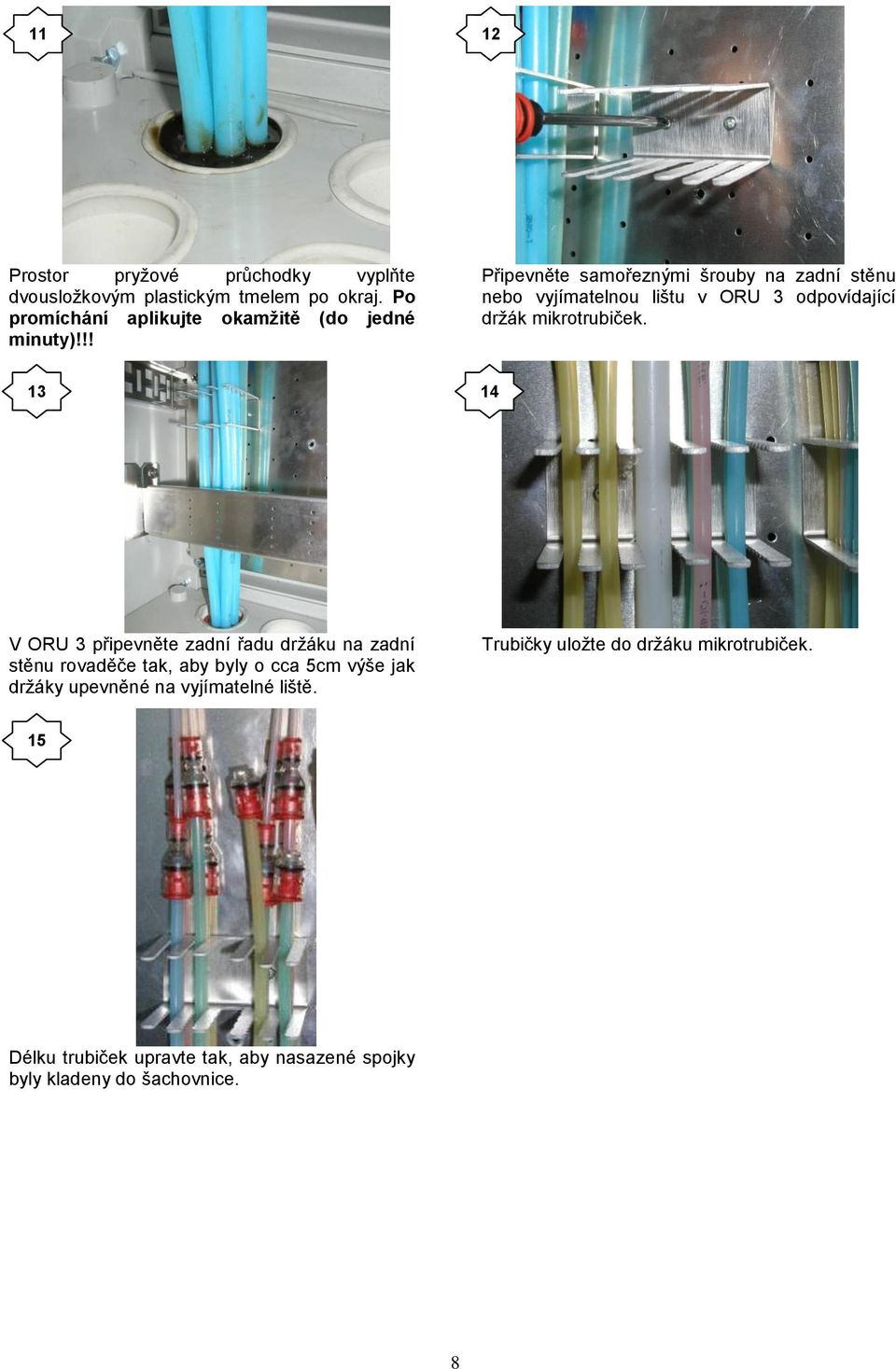

8 11 12 Prostor pryžové průchodky vyplňte dvousložkovým plastickým tmelem po okraj. Po promíchání aplikujte okamžitě (do jedné minuty)!!! Připevněte samořeznými šrouby na zadní stěnu nebo vyjímatelnou lištu v ORU 3 odpovídající držák mikrotrubiček V ORU 3 připevněte zadní řadu držáku na zadní stěnu rovaděče tak, aby byly o cca 5cm výše jak držáky upevněné na vyjímatelné liště. Trubičky uložte do držáku mikrotrubiček. 15 Délku trubiček upravte tak, aby nasazené spojky byly kladeny do šachovnice. 8

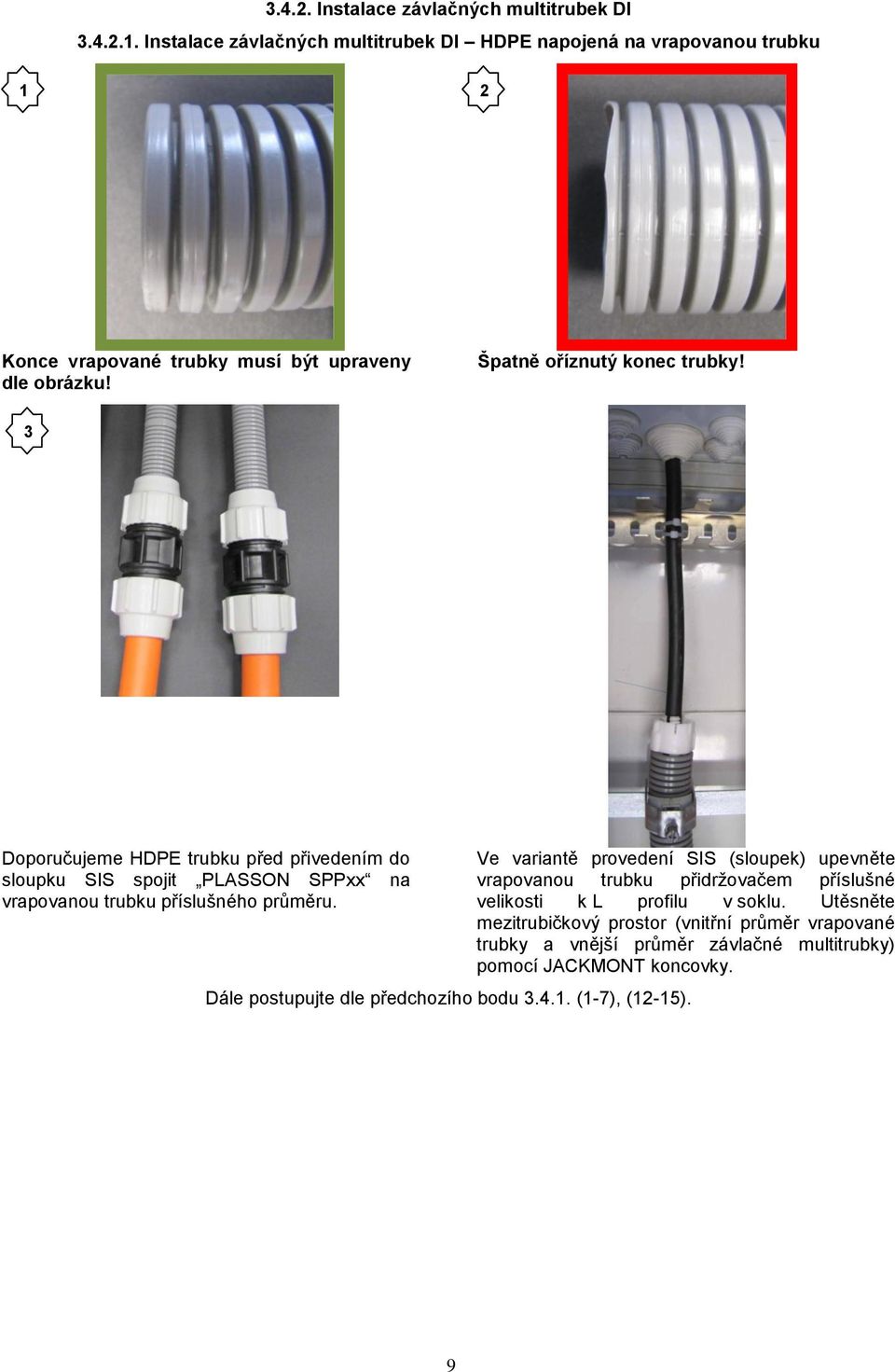

9 Instalace závlačných multitrubek DI Instalace závlačných multitrubek DI HDPE napojená na vrapovanou trubku 1 2 Konce vrapované trubky musí být upraveny dle obrázku! Špatně oříznutý konec trubky! 3 Doporučujeme HDPE trubku před přivedením do sloupku SIS spojit PLASSON SPPxx na vrapovanou trubku příslušného průměru. Ve variantě provedení SIS (sloupek) upevněte vrapovanou trubku přidržovačem příslušné velikosti k L profilu v soklu. Utěsněte mezitrubičkový prostor (vnitřní průměr vrapované trubky a vnější průměr závlačné multitrubky) pomocí JACKMONT koncovky. Dále postupujte dle předchozího bodu (1-7), (12-15). 9

10 Instalace závlačných multitrubek DI HDPE zaústěná do rozvaděče Ve variantě provedení SIS (sloupek) upevněte HDPE trubku přidržovačem příslušné velikosti k L profilu v soklu. Utěsněte mezitrubičkový prostor (vnitřní průměr vrapované trubky a vnější průměr závlačné multitrubky) pomocí JACKMONT koncovky. Dále postupujte dle předchozího bodu (1-7), (12-15) Instalace tenkostěnných trubiček přivedených v HDPE trubkách Instalace tenkostěnných trubiček přivedených v HDPE trubkách napojení pomocí vrapované trubice Postupujte dle předchozího bodu (1-3). 1 2 Odřízněte část průchodky tak, aby vzniklý otvor byl menší než průměr vrapované trubky. Provlečte vrapovanou trubku přes pryžovou průchodku a průchodku usaďte do dna rozváděče. 10

11 3 4 Vrapovanou trubku upevněte dvěma kusy PVC stah. pásků ke kabelovému držáku pod dnem rozvaděče. Ve variantě provedení SIS (sloupek) upevněte vrapovanou trubku přidržovačem příslušné velikosti k L profilu v soklu. 5 6 Na konci vrapované trubky v rozváděči označte hloubku navlečení ucpávky-4. žebro od konce trubky. Navlečte ucpávku na konec vrapované trubky až po značku. 7 8 Neobsazené otvory v ucpávce zaslepte zátkami odpovídajícího průměru. Navlečte na ucpávku stahovací sponu a utáhněte. 9 Pohled na zaústění jednotlivých mikrotrubiček v rozváděči. Dále postupujte dle předchozího bodu (12-15). 11

12 Instalace tenkostěnných trubiček přivedených v HDPE trubkách HDPE zaústěná do rozváděče Odřízněte část průchodky tak, aby vzniklý otvor byl menší než průměr HDPE trubky. Provlečte HDPE trubku přes pryžovou průchodkou a průchodku usaďte do dna rozváděče. HDPE trubku upevněte dvěma kusy PVC stah. pásků ke kabelovému držáku pod dnem rozváděče. Ve variantě provedení SIS (sloupek) upevněte HDPE trubku přidržovačem příslušné velikosti k L profilu v soklu. Dále postupujte dle předchozího bodu (5-9) a (12-15) Instalace tlustostěnných trubiček Instalace tlustostěnných trubiček 7/3.5 Přivedené trubičky rozdělte do svazků po max. 12ks, na svazek navlečte teplem smrštitelnou trubici délky cca 200mm. Dále postupujte dle bodu (5-15). Smrštěte trubici tak aby končila těsně nad vstupem do průchodky. 12

13 Instalace tlustostěnných trubiček 10/5.5, 12/8 a 14/10 Vyjměte pryžovou průchodku a na její místo nainstalujte pryžovou průchodku 7x10mm nebo 6x12mm. Otvory provlečte trubičky. Nevyužité otvory ponechte zaslepené! Navlečte a utáhněte kovovou sponu. Ve variantě provedení SIS (sloupek) upevněte svazek trubiček přidržovačem příslušné velikosti k L profilu v soklu. Připevněte samořeznými šrouby na zadní stěnu nebo vyjímatelnou lištu v ORU 3 držák tlustostěnných trubiček. V ORU 3 připevněte zadní řadu držáku na zadní stěnu rovaděče tak, aby byly o cca 5cm výše jak držáky upevněné na vyjímatelné liště. Trubičky upevněte do držáku mikrotrubiček pomocí PVC stah. pásků. 13

14 Délku trubiček upravte tak, aby nasazené spojky byly kladeny do šachovnice Instalace modulů a kazet SAFeTNET Modul kazet má na stranách záchytné zobáčky. Vysunutím kryt uvolněte. Uvolněný kryt vysuňte z drážek Práce s modulem montáž/demontáž kazety Smontovaná kazeta v podobě, ve které se dodává. Zatlačte na zobáček (ve směru šipky), dojde k uvolnění kazety z modulu. 14

15 Vyjmutí kazety. Pro montáž opakujte postup v opačném pořadí. Poslední kazeta v posledním modulu uzavřete víkem kazety Práce s modulem montáž/demontáž modulu Odstraňte suchý zip, který fixuje kazety. Odstraňte sponu vysunutím z držáku modulů. V horní části výklopného rámu odšroubujte držák modulů od výklopného rámu a vyklopte (max. o 30 ) držák modulů (výklopný rám musí být fixovaný). Z horní části držáku mudulů nasuňte modul s kazetami. Pozor na správnou orientaci modulu. Modul zatlačte do držáku. Správnou montáž ověřte podle polohy tří západek. Namontujte sponu a kazety zafixujte suchým zipem. 15

16 Instalace standardních optických kabelů V kazetách SC je možné použít různé držáky svárů. Držák demontujte zatlačení šroubováku na západku. Držák namontujte zasunutím a zatlačením do montážních otvorů v kazetě tak aby západka pevně držela Práce s modulem montáž držáku mechanických spojů Držák mechanických spojů je magnetický a samolepící. Z magnetického držáku odstraňte fólii zakrývající lepící část. Na držák je možné umístit 6 mechanických optických spojů. Po odstranění fólie zakrývající lepící část ho umístěte na místo určené pro držák a dobře ho přitlačte. Následná demontáž tohoto držáku není možná Práce s modulem výběr a montáž fixačního držáku Fixační držáky umístěte nasunutím do pozice na obrázku označené šipkami. Do každé pozice je možné umístit 3 fixační držáky. Fixační držáky se dodávají k modulům ve 4 velikostech označených S, M, L, X. Použijte držák odpovídající velikosti. 16

17 Ryska konce ochranné trubičky. 4mm Po vylomení fixačního držáku ho zasuňte do modulu. Do držáku zasuňte trubičku tak, aby přesahovala 4mm. Správnou délku trubičky je nutné dopředu odměřit (mezi redukcí 5/3mm a fixačním držákem). Stejným způsobem se ukončuje i pigtail (např. pro měřící port) s vnějším průměrem kabelu od 1.8mm do 3mm. Je nutné vybrat držák trubiček správné velikosti Práce s modulem montáž ochranných 3mm mikrotrubiček v rozváděči Montáž ochranných 3mm mikrotrubiček proveďte redukcemi s 5mm na 3mm mikrotrubičky a uložte je do příslušných držáků mikrotrubiček (hřebenů). Našroubovaných v horní polovině zadní stěny rozváděče. Montáž redukcí anebo spojek je nutné montovat podle obrázku ve tvaru šachovnice. Vedení 3mm mikrotrubiček v ORU 1. Vedení 3mm mikrotrubiček v ORU 2. Vedení 3mm mikrotrubiček v ORU 3. Do výklopného rámu se trubičky vedou z levé anebo z pravé strany přes ranžírovací oka. Trubičky po instalaci připevněte PVC stah. pásky do společných svazků tak, aby byl výklopný rám v případě potřeby vyjímatelný. Proto je nutné, aby byla uložena dostatečná délka mikrotrubiček. Pokud je rozváděč ORUx použitý jako trubková spojka pro 10mm nebo 5mm trubičky nepoužívá se držák 17

18 mikrotrubiček pro 3mm trubičky. Přepojování je možné udělat podobným způsobem jako vedení trubiček na předchozích obrázcích. Pro tyto trubičky není potřebné nechávat žádnou délkovou rezervu. Spojka(y) mikrotrubičky musí být umístěná(é) v prostoru pro to určeném. Tento prostor je vždy ve spodní části rozváděče mezi dvěma držákami trubiček (první odpovídá typu multitrubky: 10mm nebo 5mm a druhý je vždy pro trubičky). Trubičky takto propojené spolu svažte (PVC stah. pásky) Příklad realizace Příklad vedení a vázání 3mm trubiček přívod k modulům. Tabulka délek 3mm mikrotrubiček pro jednotlivé typy ORUx. Rezerva 3mm trubiček Závity na zadní straně ORU 1 ORU 2 ORU Přibližná délka * 1.8m 2.0m 2.0m Délka je kalkulovaná jako rezerva potřebná na vyjmutí výklopného rámu od držáku miktrubiček (hřebene pro 3mm trubičku) k hraně výklopného rámu. Při montáži je potřebné tuto délku upravit (zkrátit/prodloužit) podle potřeby (uložení modulů a kazet). Přibližně je potřeba připočítat 0.8m. Výsledkem správné montáže musí být uložení 3mm mikrotrubiček do ranžírovacích ok na zadní straně (panelu) rozváděče. Jiné vedení 3mm mikrotrubiček než je popsané v tomto instalačním návodě je zakázané! 3.6. Instalace kabelů a minikabelů Instalace minikabelů 1 Přesah mm Minikabel zafoukněte do trubičky, utáhněte, vodo nebo plyno blokující koncovku. Odstraňte v potřebné délce plášť a ostatní ochranné prvky z minikabelku tak, aby zůstaly volné buffery s vlákny a středový tahový prvek. Středový tahový prvek minikabelku odstřihněte na potřebnou délku a zafixujte držákem tahového prvku přišroubovaného do zadního panelu rozvaděče. 18

19 Buffery uložte do plastových držáků bufferů TC2501 našroubovaných v horní polovině zadní stěny rozváděče. Potřebná délka kabelu nebo minikabelku pro jeho ukončení v rozváděči. Typ Rezerva potřebná pro vyjmutí a vyklopení rámu Příchod k modulu Rezerva vlákna v modulu Celková potřebná délka Celková délka pro průběžný kabel (oboustranně ukončený) ORU 1 1.8m m 2.0m 4.5m 9.0m ORU 2 2.0m m 2.0m 4.7m 9.4m ORU 3 2.0m m 2.0m 4.7m 9.4m 3 4 Rezervu kabelů nebo minikabelů uložte do ranžírovacích ok v zadní části rozváděče. Buffery svažte dohromady tak, aby je bylo možné rozvinout a vyjmout výklopný rám z rozváděče. Buffery svažte dohromady PVC stah. pásky po 100mm až 150mm nebo spirálovou páskou, viz obrázek. 5 6 přesah 10-15mm Buffery kabelů nebo minikabelů přiveďte ze spodní strany výklopného rámu a fixujte je dvěma PVC stah. pásky nebo je ukončete standardním způsobem jako 3mm trubičky. Použijte vhodný držák, který dostatečně zafixuje buffery v modulu. 19

20 Instalace kabelů Instalace kabelů - ochranná trubka HDPE napojená na vrapovanou trubku Konce vrapované trubky musí být upraveny dle obrázku! Špatně oříznutý konec trubky! Doporučujeme HDPE trubku před přivedením do sloupku SIS spojit PLASSON SPPxx na vrapovanou trubku příslušného průměru. Ve variantě provedení SIS (sloupek) upevněte vrapovanou trubku přidržovačem příslušné velikosti k L profilu v soklu. Utěsněte mezitrubičkový prostor (vnitřní průměr vrapované trubky a vnější průměr optického kabelu) pomocí JACKMONT koncovky. Dále postupujte dle bodu (1-6 Poznámka: v bodě 1 nepoužívejte, vodo nebo plynoblokující spojku) Instalace kabelů - ochranná trubka HDPE zaústěná do rozvaděče Ve variantě provedení SIS (sloupek) upevněte HDPE trubku přidržovačem příslušné velikosti k L profilu v soklu. Utěsněte mezitrubičkový prostor (vnitřní průměr vrapované trubky a vnější průměr optického kabelu) pomocí JACKMONT koncovky. Dále postupujte dle bodu (1-6 Poznámka: v bodě 1 nepoužívejte, vodo nebo plynoblokující spojku). 20

21 Instalace kabelů - uložení rezervy kabelu bez jeho ukončení Minikabel procházející přes rozváděč bez jeho vyvedení V případě, že minikabel pouze prochází přes rozváděč a není s jeho vyvedením v budoucnu uvažováno, kabel v prostoru rozváděče neobnažujte a proveďte dle následujících obrázků. Přicházející a odcházející mikrotrubička nesmí být ve stejné multitrubce. V rozváděči ORU 1 toto řešení nelze použít. ORU 2 ORU Minikabel procházející přes rozváděč s jeho budoucím vyvedením V případě, že minikabel pouze prochází přes rozváděč a je s jeho vyvedením v budoucnu uvažováno. V tomto případě postupujte obdobným způsobem, jako kdyby byla vlákna vyvedena do kazet. Dodržte instalační postup uvedený v bodě (1-4). Rezervy uložte podle obrázků Instalace vláken v modulech a kazetách Při práci s moduly a kazetami doporučujeme vyjmout rám z rozváděče a upevnit do montážního stojanu. 21

22 Vedení vláken v modulech První zóna je oblast rozvedení vláken mezi moduly. Všechna vlákna musí být očištěné před zahájením montáže. Vlákna mohou být vedeny do kteréhokoli modulu pomocí bočních přístupových bodů. Primárně platí pravidlo, že přicházíme s vlákny do toho modulu, ve kterém jsou příslušné kazety, kde vlákna ukládáme Vedení vláken do kazet 1 2 Vedení vláken do kazet SC. Vedení vláken do kazet SE. Druhá zóna je oblast výběru kazety a slouží k rozvedení vláken do příslušných kazet. Pro instalaci samostatného okruhu (SC) vlákna vstupují do kanálu rovnoběžně s kazetou (příklad č. 1). Pro instalaci singl elementu (SE) vlákna vstupují kanálem souběžně s vrcholem kazety (příklad č. 2) Vedení vláken v kazetě Při práci v kazetách používejte nástroj na zajištění kazet. Po ukončení práce nástroj uložte na víko horní kazety pod suchý zip. 22

23 Rezervu vláken vložte do kazety s největším možným poloměrem ohybu Příprava na svařování vláken Popis potřebných délek vláken před svařování. Rezervní délka vlákna (na každou stranu od sváru) Typ kazety SC SE min 650mm 650mm Průměr vlákna 250µm max 2050mm 2050mm 900µm max 1200mm 1500mm mix 250/900µm max 1500mm 1500mm Vlákna svařte a ochrany svaru uložte do držáku svárů Uložení rezervní délky vláken v kazetě 23

24 Popis potřebných délek vláken před svařování. Rezervní délka vlákna Typ kazety SC SE min 1000mm 1000mm Průměr vlákna 250µm max 2500mm 2500mm 900µm max 1200mm 1500mm mix 250/900µm max 1800mm 1900mm Konec vláken uložte do středu kazety Příklad realizace Příklad vystrojení ORU 3 mikrotrubičkovým systémem. 24

25 4. Příslušenství 25

26 POZ. POZ Držák mikrotrubiček 24x3+3x5, 36x3+3x10, 24x5+3x10, 10x7, 9x10. Držák tlustostěnných trubiček Držák bufferů TC2501. Držák tahového prvku 3ks Držák ok + oka pro ORU 2 sada. Držák ok + oka pro ORU 3 sada Držák kazetových modulů ORU 2 sada. Držák kazetových modulů ORU 3 sada Panel měřící 6x SC ORU. Průchodka 7x10mm. 26

27 7. 8. Průchodka 6x12mm. Oko vyvazovací 40/ Oko vyvazovací 40/80. Modul SC pro 36 svárů. - Subscriber unit kit Modul SE pro 36 svárů. Element unit kit. Modul kazet SS Víko modulu SE a SC. Držák svárů RECORDsplice Držák mechanických ochran svárů FIBRLOK II poz. Přidržovač Betterman 8 12, 12 16, 16 22, 22 28, 28 34,

28 Samolepka s čísly ks. Samolepka s čísly ks. Návlečky sada 10x10kusů. Nástroj na montáž číslovacích návleček. Trubička ochranná 5/3.5mm balení 30m. Trubička ochranná 3/2.1mm balení 50m. Zip suchý SCOTCHFLEX 20mmx10m. Pásek stahovací rozdělávací 8x200m 15ks. Pásek stahovací 3.6x150mm 100ks. Tmel Resin pack 9B dvousložkový. Spojka Plasson SPP40. 28

29 Průchodka JM 40/ mm pro kabel 5-9mm. Průchodka JM 40/ mm pro kabel mm. Průchodka JM 40/ mm pro kabel 13-18mm. Průchodka JM 40/ mm pro kabel mm. Trubka vrapovaná TXP 40. Ucpávka průměr 40mm - 5x10, Ucpávka průměr 40mm - 10x7, Ucpávka průměr 40mm - 3x10 + 5x7. Zátka průměr 7mm, průměr 10mm. Trubice smršťovací CFM 43/13 A. Nástroj na optické moduly. Panel ORU 18xSC. 29

30 Kontakt na výrobce: MICOS spol. s r.o. divize TELCOM Vápenice Prostějov, Česká republika tel.: , fax.: Montážní stojan. 30
