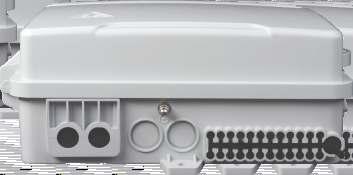

1 Optický distribuční Produktový sloupový rozváděč OFAPole DB24 Inovace optických sítí Strana 1

2 Produktový služby Optický distribuční sloupový rozváděč OFAPole DB24 představuje řešení vnějšího optického rozváděče pro široké splektrum aplikací v optických přístupových sítích. OFAPole DB24 je vybaven výklopnou optickou kazetou, která umožňuje v rozváděči realizovat celkem 24 svarů, umístit optický splitter a zároveň nese masku pro 24 SC konektorů. Optický distribuční sloupový box je přizpůsoben pro montáž na sloup, upevnění se provádí pomocí připáskování nerezovou páskou Bandimex do šíře 10 mm. Paralelně s tím lze po odmontování nosné základny instalovat rozváděč pomocí hmoždinek a šroubů na zeď. Pro tento případ je možné rozváděč objednat ve verzi bez základny pro upevnění páskováním. Poslední variantou je dodávka rozváděče s nosníkem pro upevnění na kříž rezervy. Veškeré uvedené varianty jsou popsány dále. je používán ponejvíce jako distribuční box v závěsné optické přístupové síti. Je uzpůsoben pro zavedení nepřerušeného páteřního závěsného kabelu (nebo 2 4 přerušených páteřních kabelů) a 24 odchozích optických účastnických dropkabelů. V této aplikaci je distribuční box využíván zpravidla v kombinaci s křížem rezervy, na kterém je umístěna manipulační a provozní rezerva páteřního kabelu. Toto řešení umožňuje montážní práce na páteřní trase provádět se sejmutým rozváděčem, například v kabelářském vozidle, viz postup naznačený na straně 5. Kříž s rezervou se podle zvyklostí operátora nebo v souladu s jeho interními předpisy umísťuje pod rozváděč (A), nad rozváděč (B), nebo v úrovni rozváděče z druhé strany sloupu (C). V případě, že je skříň snímána ze sloupu častěji, lze dodat nosník skříně, kterým se upevní skříň přímo na tělo kříže rezervy (D). Kromě funkce distribučního boxu v závěsné optické přístupové síti lze optický distribuční sloupový box použít v řadě dalších aplikací, například jako předávací bod na rozhradí závěsné optické sítě operátora a zákazníka (např. na hranici průmyslového areálu), jako nástěnný optický rozváděč a podobně. Strana 2

3 Produktový slouží jako distribuční bod závěsné optické tratě, ve kterém jsou napojovány odchozí zákaznické drop kabely na páteřní optický kabel. Zároveň může plnit funkci nadzemní sloupové optické spojky. Rozváděč má celkem 4 vstupy pro vícevláknové kabely, které lze využít pro příchozí a odchozí páteřní kabely. Jedna dvojice vstupů umožňuje zavedení nepřerušeného kabelu. Tyto vstupy jsou vybaveny tahovou fixací. Na zadní stěně rozváděče je prostor pro uložení rezerv umožňující reverzi točení rezerv (realizaci ). Přerušená trubička / vlákna se navádí pomocí ochranné bužírky do výklopné kazety. Kazeta je výklopná, oboustranná, jednotlivé strany oddělují rezervy vláken páteřních kabelů a pigtailů. Vnější strana kazety je dále vybavena nosnou maskou pro 24 konektorů (SC). Vnitřní strana kazety má oddělené prostory pro uložení rezerv vláken páteřních kabelů a separátní prostor pro uložení svarů. Prostor pro svary umožňuje uložení 24 svarů ve smrštitelné ochraně, případně 24 mechanických spojů. Vhodnost použití konkrétního typu mechanického spoje je nutné ověřit. rezerv vláken Vstupy napájecích kabelů a prostor uložení rezerv trubiček, fixace kabelů Vnější část kazety obsahuje separátní prostor pro uložení rezerv pigtailů a jejich navedení k nosné masce optických konektorů (24 SC konektorů). Dále je tato strana kazety určena pro navedení a napojení odchozích účastnických dropkabelů (viz obr. na následující straně. svarů Účastnické dropkabely mohou být předkonektorované (jednostranně nebo oboustranně), nebo je nutné na neokonektorovaném dropkabelu zaváděném do rozváděče realizovat vhodný rychlemontovatelný Výklopná základna -strana svarů konektor. Odchozí účastnické kabely (dropkabely) jsou do rozváděče zaváděny separátními vstupy krytými ucpávkami. Vstup je kryt jednodílnou multiucpávkou, která kryje veškeré vstupní porty. Multiucpávka obsahuje jeden velký otvor pro protažení konektoru na dropkabelu a řetěz malých otvorů pro jednotlivé kabely. Při instalaci kabelu se vyjme celá ucpávka, kabel se zavede do nejzažší volné pozice. Z multiucpávky se odstřihne zátka příslušného otvoru a multiucpávka se vloží zpět. Kabel se potom zatěsní dělenou jednotlivou průchodkou (průhledný díl) a tahově se zafixuje ve fixačním hřebenu uvnitř rozváděče. Dropkabel je naveden přes fixační oko do vnější části kazety a konektor je zapojen do volné pozice. Rozváděč umožňuje v této konfiguraci postupné zavedení 24 účastnických závěsných kabelů. V případě použití rychlemontovatelného konektoru kabel naměříme, konektor asemblujeme mimo rozváděč a následně kabel zavedeme do rozváděče shodným A B C způsobem. Poznámka: Na obrázku nejsou zobrazeny průchodky PGM v portech typu B Strana 3

4 Produktový služby SLOUP (dřevěný, betonový, kovový) Nerezová páska Rozváděč je určen k osazení na sloup, na zeď, nebo případně k přichycení na kříž rezervy. Na stěnu se rozváděč připevňuje pomocí tří hmoždinek a šroubů, které jsou součástí příbalu rozváděče. Otvory pro připevnění rozváděče se nacházejí mimo vnitřní těsněný prostor. Na sloup se připevňuje připáskováním nerezovou páskou za základnu upevněnou na zadní stěně rozváděče. Základna je součástí dodávky rozváděče a je povrchově ošetřena žárovým zinkováním. Maximální šíře nerezové pásky použitelné pro upevnění rozváděče je 10 mm. Přichycení na kříž rezervy je popsáno na následující straně. STĚNA Rozváděč OFAPole DB24 se uzavírá pomocí dvou klipů a je vybaven jednoduchým uzamykacím mechanismem krytým pryžovou manžetou. Mechanismus se otevírá dodaným univerzálním klíčem, součástí každé dodávky jsou dva kusy klíče. Objednací číslo Rozměry Instalace Uzavírání Uzamykání Vstupy nap. kabelů Vstupy zák. kabelů Počet svarů Počet konektorů viz. strana * 100 mm na sloup, na stěnu pomocí clipů západkový mechanismus Omega vstup** 2 Ø 3,5-8 mm 2 průchodka PGM** 2 Ø 7-12 mm 24 Ø 1-3,5 mm Součástí dodávky rozváděče OFAPole DB24 je výklopná základna (kazeta), tahové fixace kabelů (fixace plášťů kabelů pro porty typu A, kovová fixace tahových prvků pro porty typu A (s možností uzemnění kovových tahových prvků) a zářezová fixace plášťů dropkabelů v portech typu C), případně podle provedení základna pro připáskování rozváděče na sloup nebo uchycení na kříž. Součástí standardní dodávky je průchodka pro zavedení kabelů do portu A. Průchodky pro tento port (Omega vstup) jsou již namontovány na rozváděči a připraveny pro zavedení kabelů. Součástí dodávky je nosná maska konektorů. Ve standardním příbalu lze dále nalézt těsnění vstupu dropkabelu (24 ks), šrouby a hmoždinky pro upevnění na stěnu (3 + 3 ks), transparentní ochrannou trubičku pro zavedení vláken (Ø 5 mm 500 mm), vázací pásky (2 95 mm) a klíč pro otevření zámkového mechanismu rozváděče. Modifikované PG průchodky pro využití vstupních portů B je nutné separátně doobjednat. Pro detailní montážní návod rozváděče kontaktujte svého obchodního zástupce Krytí IP 54 *) šíře bez pantů a vystupujícího zavíracího mechanismu je 240 mm **) Omega vstup je již v základní dodávce namontován na rozváděči, průchodky PGM 13,5 je nutné objednat zvlášť rezerv pigtailů Pokud jsou v rozváděči realizovány svary, je nutné použít teplem smrštitelnou ochranu délky 60 mm, na kterou jsou konstruovány držáky svarů. Volitelné příslušenství Modifikovaná průchodka PGM 13,5 do portu typu B Strana 4

5 Produktový Pokud je optický distribuční sloupový box OFAPole DB24 užit v kombinaci s křížem rezervy, na kterém jsou navinuty provozní a manipulační rezervy páteřního kabelu, lze rozváděč ze sloupu sejmout a po rozbalení rezervy kabelů snést na zem a montáž provést například v kabelářském vozidle. Na účastnických dropkabelech se zpravidla rezervy netvoří, pokud je potřeba rozváděč sejmout ze sloupu v případě již zapojených zákaznických dropkabelů, jsou tyto kabely odpojeny, vyjmuty průchodkou mimo tělo rozváděče, volně vyvěšeny na sloupu, případně provizorně chráněny. Po skončení montáže je rezerva páteřních kabelů navinuta zpět na kříž, rozváděč upevněn a účastnické kabely zavedeny a zapojeny zpět do boxu. Pokud lze očekávat, že rozváděč bude z důvodu servisního zásahu snímán častěji, doporučuje se jeho snadno demontovatelné upevnění na kříž rezervy optického kabelu. Kříž rezervy se upevňuje na sloup s pomocí vrutů nebo připáskováním nerezovou páskou Bandimex. Rezerva optického kabelu se do kříže stáčí z vnitřní strany směrem ven, což je pro optický kabel šetrnější varianta než namotání rezervy kabelu kolem několika vodících trnů. Popis kříže rezervy a jeho příslušenství naleznete v samostatném ovém listu, dostupném na webu. Objednací kódy Skříň provařovací OFAPole - varianta na sloup - CT Skříň provařovací OFAPole - varianta na zeď - CT Skříň provařovací OFAPole - varianta na kříž - CT Modifikovaná průchodka PGM 13,5 pro OFAPole 1 pár Kříž rezervy optického kabelu Copyright 2017 and its licensors. All rights reserved. Strana 5
