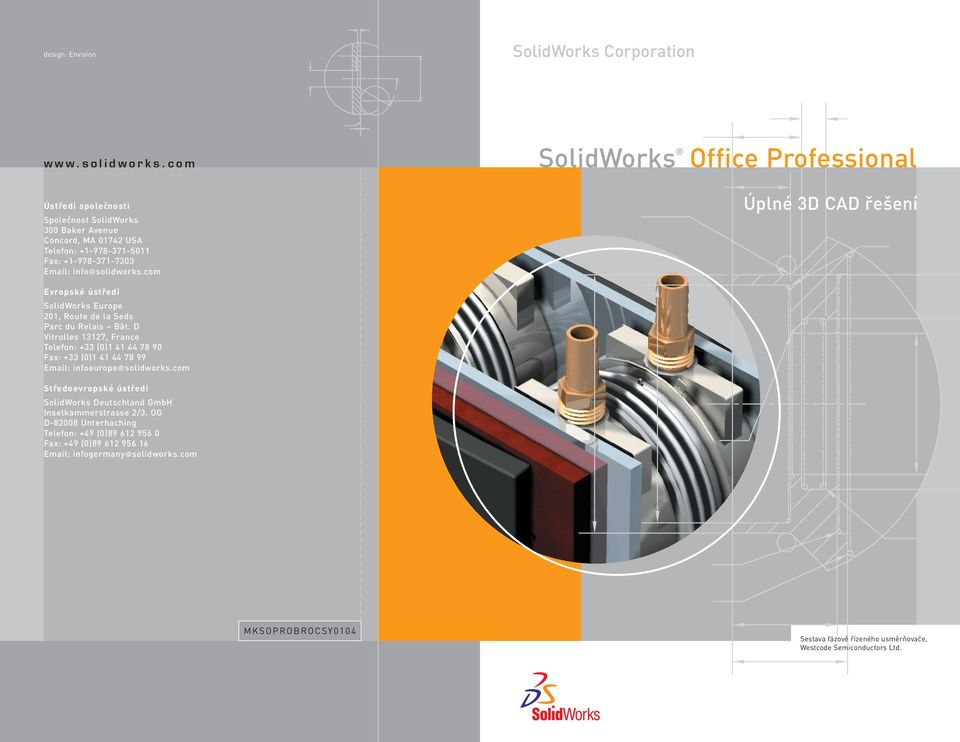

1 design: Envision SolidWorks Corporation SolidWorks Office Professional Ústředí společnosti Společnost SolidWorks 300 Baker Avenue Concord, MA USA Telefon: Fax: Úplné 3D CAD řešení Evropské ústředí SolidWorks Europe 201, Route de la Seds Parc du Relais Bât. D Vitrolles 13127, France Telefon: +33 (0) Fax: +33 (0) infoeurope@solidworks.com Středoevropské ústředí SolidWorks Deutschland GmbH Inselkammerstrasse 2/3. OG D Unterhaching Telefon: +49 (0) Fax: +49 (0) infogermany@solidworks.com Phase control rectifier assembly, Westcode Semiconductors Ltd. MKSOPROBROCSY0104 Sestava fázově řízeného usměrňovače, Westcode Semiconductors Ltd.

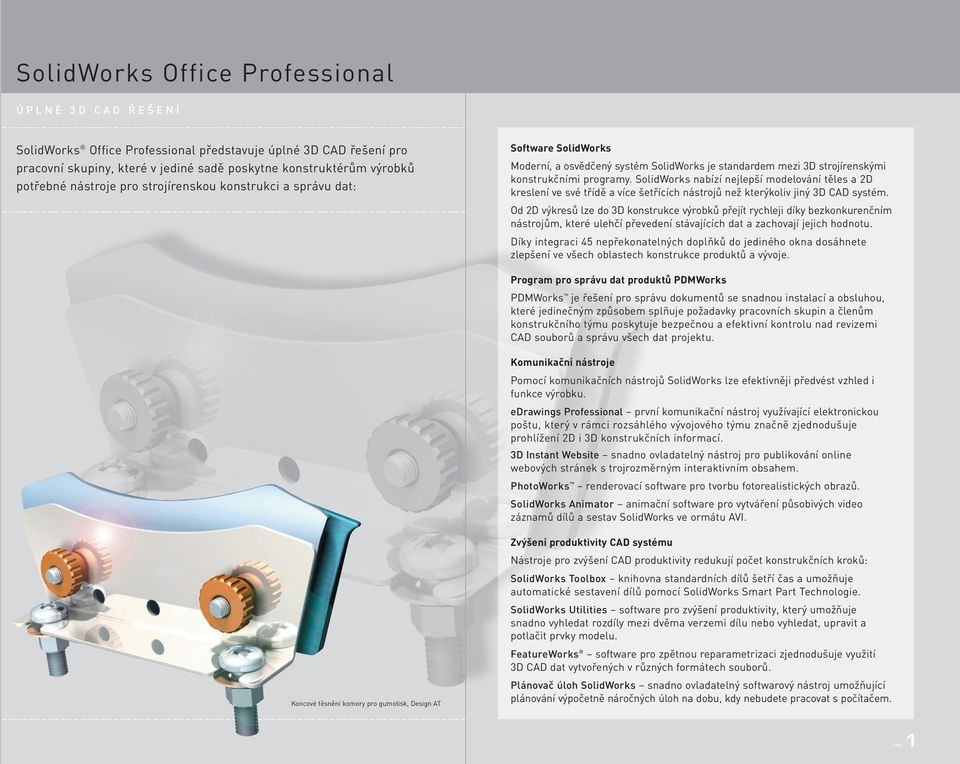

2 SolidWorks Office Professional ÚPLNÉ 3D CAD ŘEŠENÍ SolidWorks Office Professional představuje úplné 3D CAD řešení pro pracovní skupiny, které v jediné sadě poskytne konstruktérům výrobků potřebné nástroje pro strojírenskou konstrukci a správu dat: Software SolidWorks Moderní, a osvědčený systém SolidWorks je standardem mezi 3D strojírenskými konstrukčními programy. SolidWorks nabízí nejlepší modelování těles a 2D kreslení ve své třídě a více šetřících nástrojů než kterýkoliv jiný 3D CAD systém. Od 2D výkresů lze do 3D konstrukce výrobků přejít rychleji díky bezkonkurenčním nástrojům, které ulehčí převedení stávajících dat a zachovají jejich hodnotu. Díky integraci 45 nepřekonatelných doplňků do jediného okna dosáhnete zlepšení ve všech oblastech konstrukce produktů a vývoje. Program pro správu dat produktů PDMWorks PDMWorks je řešení pro správu dokumentů se snadnou instalací a obsluhou, které jedinečným způsobem splňuje požadavky pracovních skupin a členům konstrukčního týmu poskytuje bezpečnou a efektivní kontrolu nad revizemi CAD souborů a správu všech dat projektu. Komunikační nástroje Pomocí komunikačních nástrojů SolidWorks lze efektivněji předvést vzhled i funkce výrobku. edrawings Professional první komunikační nástroj využívající elektronickou poštu, který v rámci rozsáhlého vývojového týmu značně zjednodušuje prohlížení 2D i 3D konstrukčních informací. 3D Instant Website snadno ovladatelný nástroj pro publikování online webových stránek s trojrozměrným interaktivním obsahem. PhotoWorks renderovací software pro tvorbu fotorealistických obrazů. SolidWorks Animator animační software pro vytváření působivých video záznamů dílů a sestav SolidWorks ve ormátu AVI. Koncové těsnění komory pro gumotisk, Design AT Zvýšení produktivity CAD systému Nástroje pro zvýšení CAD produktivity redukují počet konstrukčních kroků: SolidWorks Toolbox knihovna standardních dílů šetří čas a umožňuje automatické sestavení dílů pomocí SolidWorks Smart Part Technologie. SolidWorks Utilities software pro zvýšení produktivity, který umožňuje snadno vyhledat rozdíly mezi dvěma verzemi dílu nebo vyhledat, upravit a potlačit prvky modelu. FeatureWorks software pro zpětnou reparametrizaci zjednodušuje využití 3D CAD dat vytvořených v různých formátech souborů. Plánovač úloh SolidWorks snadno ovladatelný softwarový nástroj umožňující plánování výpočetně náročných úloh na dobu, kdy nebudete pracovat s počítačem. no.1

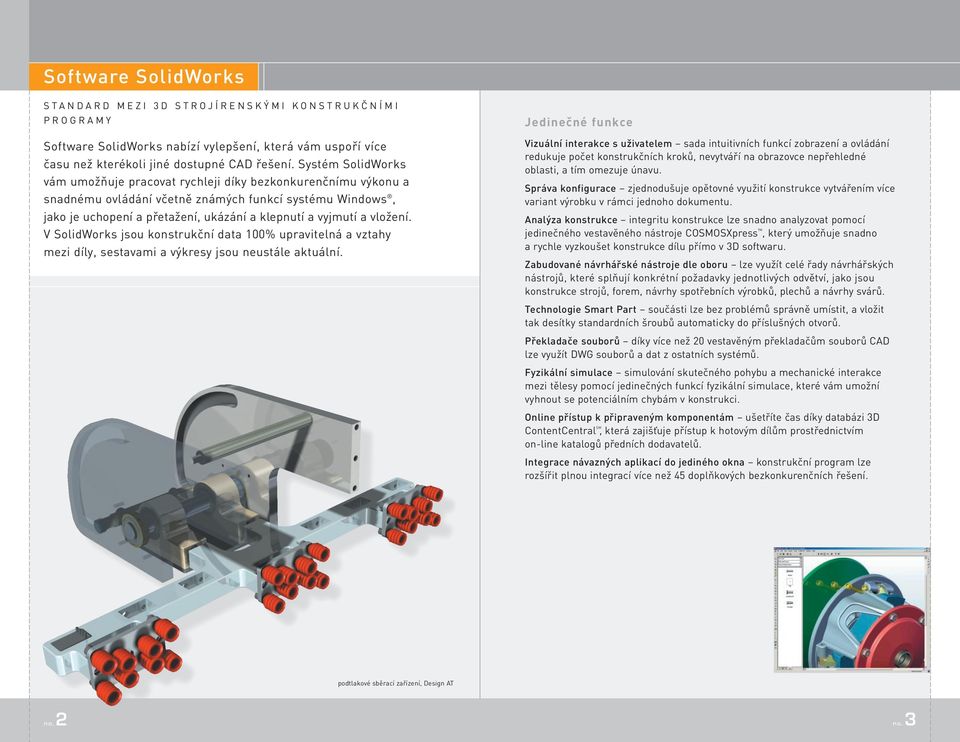

3 Software SolidWorks STANDARD MEZI 3D STROJÍRENSKÝMI KONSTRUKČNÍMI PROGRAMY Software SolidWorks nabízí vylepšení, která vám uspoří více času než kterékoli jiné dostupné CAD řešení. Systém SolidWorks vám umožňuje pracovat rychleji díky bezkonkurenčnímu výkonu a snadnému ovládání včetně známých funkcí systému Windows, jako je uchopení a přetažení, ukázání a klepnutí a vyjmutí a vložení. V SolidWorks jsou konstrukční data 100% upravitelná a vztahy mezi díly, sestavami a výkresy jsou neustále aktuální. Jedinečné funkce Vizuální interakce s uživatelem sada intuitivních funkcí zobrazení a ovládání redukuje počet konstrukčních kroků, nevytváří na obrazovce nepřehledné oblasti, a tím omezuje únavu. Správa konfigurace zjednodušuje opětovné využití konstrukce vytvářením více variant výrobku v rámci jednoho dokumentu. Analýza konstrukce integritu konstrukce lze snadno analyzovat pomocí jedinečného vestavěného nástroje COSMOSXpress, který umožňuje snadno a rychle vyzkoušet konstrukce dílu přímo v 3D softwaru. Zabudované návrhářské nástroje dle oboru lze využít celé řady návrhářských nástrojů, které splňují konkrétní požadavky jednotlivých odvětví, jako jsou konstrukce strojů, forem, návrhy spotřebních výrobků, plechů a návrhy svárů. Technologie Smart Part součásti lze bez problémů správně umístit, a vložit tak desítky standardních šroubů automaticky do příslušných otvorů. Překladače souborů díky více než 20 vestavěným překladačům souborů CAD lze využít DWG souborů a dat z ostatních systémů. Fyzikální simulace simulování skutečného pohybu a mechanické interakce mezi tělesy pomocí jedinečných funkcí fyzikální simulace, které vám umožní vyhnout se potenciálním chybám v konstrukci. Online přístup k připraveným komponentám ušetříte čas díky databázi 3D ContentCentral SM, která zajišťuje přístup k hotovým dílům prostřednictvím on-line katalogů předních dodavatelů. Integrace návazných aplikací do jediného okna konstrukční program lze rozšířit plnou integrací více než 45 doplňkových bezkonkurenčních řešení. podtlakové sběrací zařízení, Design AT no.2 no.3

4 Software SolidWorks Bezkonkurenční funkce 3D CAD systému Modelování dílů konstrukce lze snadno vytvářet pomocí vysunutí, otočení, tažení, spojení profilů, pomocí tenkostěnných prvků, skořepin, prvků pole a děr s využitím jedinečných funkcí prvkově orientovaného modelování. Modelování v sestavě při vytváření nových dílů se lze přímo odkazovat na díly a zachovávat jejich vztahy. Velké sestavy bezkonkurenčního výsledku lze dosáhnout při konstrukci rozsáhlých sestav obsahujících desetitisíce dílů, protože u rozsáhlých sestav není nutné zavádět všechny komponenty do paměti. 2D výkres lze vytvářet kompletní technické a výrobní výkresy bez nutnosti nakreslit jedinou čáru nebo oblouk, opravy jsou snadné a přesné, kusovníky a pozice lze generovat automaticky. Povrchy složité povrchy lze vytvářet snadno spojením profilů nebo tažením s řídicími křivkami. U povrchů lze vyplňovat otvory a tečnost řídit ovládacími šipkami. Obrázek vlevo: Renegade 300 ZTR, Wilderness ATV Obrázek výše je uveřejněn se svolením National Optical Astronomy Observatory, kterou provozuje Association of Universities for Research in Astronomy se souhlasem National Science Foundation. no.4 no.5

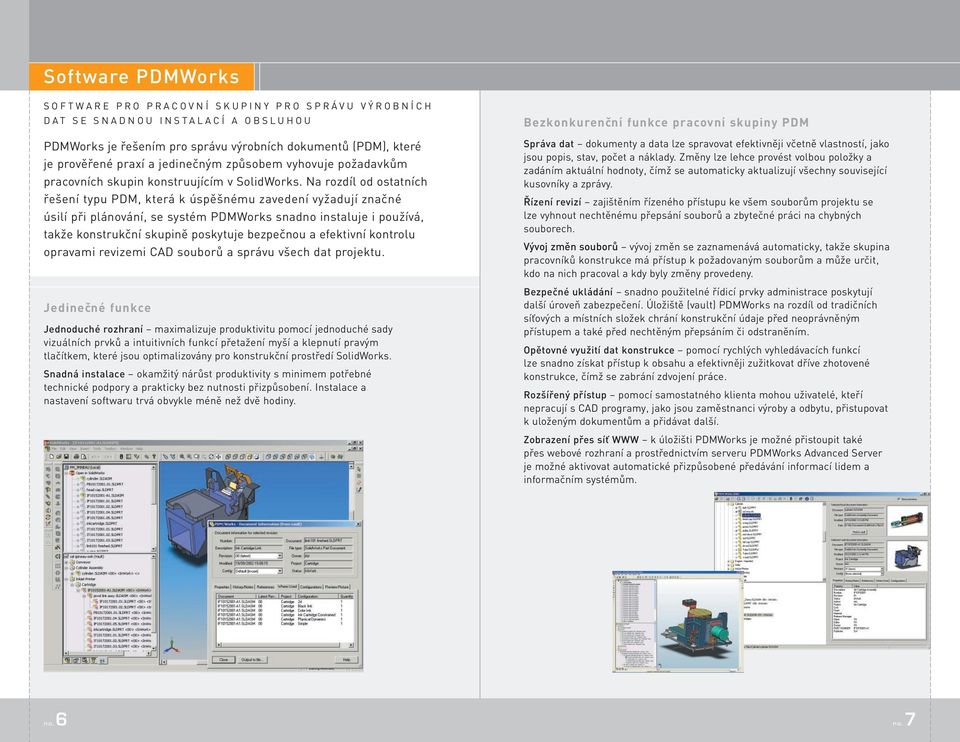

5 Software PDMWorks SOFTWARE PRO PRACOVNÍ SKUPINY PRO SPRÁVU VÝROBNÍCH DAT SE SNADNOU INSTALACÍ A OBSLUHOU PDMWorks je řešením pro správu výrobních dokumentů (PDM), které je prověřené praxí a jedinečným způsobem vyhovuje požadavkům pracovních skupin konstruujícím v SolidWorks. Na rozdíl od ostatních řešení typu PDM, která k úspěšnému zavedení vyžadují značné úsilí při plánování, se systém PDMWorks snadno instaluje i používá, takže konstrukční skupině poskytuje bezpečnou a efektivní kontrolu opravami revizemi CAD souborů a správu všech dat projektu. Jedinečné funkce Jednoduché rozhraní maximalizuje produktivitu pomocí jednoduché sady vizuálních prvků a intuitivních funkcí přetažení myší a klepnutí pravým tlačítkem, které jsou optimalizovány pro konstrukční prostředí SolidWorks. Snadná instalace okamžitý nárůst produktivity s minimem potřebné technické podpory a prakticky bez nutnosti přizpůsobení. Instalace a nastavení softwaru trvá obvykle méně než dvě hodiny. Bezkonkurenční funkce pracovní skupiny PDM Správa dat dokumenty a data lze spravovat efektivněji včetně vlastností, jako jsou popis, stav, počet a náklady. Změny lze lehce provést volbou položky a zadáním aktuální hodnoty, čímž se automaticky aktualizují všechny související kusovníky a zprávy. Řízení revizí zajištěním řízeného přístupu ke všem souborům projektu se lze vyhnout nechtěnému přepsání souborů a zbytečné práci na chybných souborech. Vývoj změn souborů vývoj změn se zaznamenává automaticky, takže skupina pracovníků konstrukce má přístup k požadovaným souborům a může určit, kdo na nich pracoval a kdy byly změny provedeny. Bezpečné ukládání snadno použitelné řídicí prvky administrace poskytují další úroveň zabezpečení. Úložiště (vault) PDMWorks na rozdíl od tradičních síťových a místních složek chrání konstrukční údaje před neoprávněným přístupem a také před nechtěným přepsáním či odstraněním. Opětovné využití dat konstrukce pomocí rychlých vyhledávacích funkcí lze snadno získat přístup k obsahu a efektivněji zužitkovat dříve zhotovené konstrukce, čímž se zabrání zdvojení práce. Rozšířený přístup pomocí samostatného klienta mohou uživatelé, kteří nepracují s CAD programy, jako jsou zaměstnanci výroby a odbytu, přistupovat k uloženým dokumentům a přidávat další. Zobrazení přes síť WWW k úložišti PDMWorks je možné přistoupit také přes webové rozhraní a prostřednictvím serveru PDMWorks Advanced Server je možné aktivovat automatické přizpůsobené předávání informací lidem a informačním systémům. no.6 no.7

6 Komunikační nástroje Sdílení koncepčních konstrukčních návrhů a spolupráce jsou snazší. Moderní komunikační nástroje umožňují vaší organizaci brzy zahájit marketingové činnosti a zefektivnit všechny fáze vývoje produktu. edrawings Professional zadávání připomínek od kontrolorů bez nutnosti pořizovat vlastní nástroje pro vyznačování zobrazení, popisování a měření souborů edrawings zlepšení přehlednosti pomocí moderních nástrojů pro interpretaci a rychlé animace Modely výrobku lze předávat efektivněji pomocí edrawings Professional prvního komunikačního nástroje využívajícího elektronickou poštu, který značně zjednodušuje prohlížení 2D i 3D konstrukčních dat v rámci rozsáhlé vývojové skupiny. Je možné generovat přesnou reprezentaci 2D i 3D modelů, které může kdokoli prohlížet, popisovat a měřit bez nutnosti pořízení a instalování dalších prohlížečů. Produkt edrawings Professional lze využít ke snadnějšímu sdílení informací o konstrukci výrobků mezi konstruktéry, zaměstnanci výroby a marketingu, dodavateli a zákazníky. 3D Instant Website tvorba a publikování živých webových stránek s trojrozměrným interaktivním obsahem sdílení konstrukcí v rámci rozsáhlého vývojového týmu volba z řady šablon a formátů zobrazení PhotoWorks tvorba působivých fotorealistických obrázků vylepšení obrázků pokročilými vizuálními efekty efektivnější marketing produktů PhotoWorks je nepřekonatelným řešením pro fotorealistickou vizualizaci 3D CAD modelů, které zvyšuje účinek prezentací a nabídek. Pomozte zákazníkům a spolupracovníkům snáze si návrhy představit. Využijte výhod obrazových efektů, jako je osvětlení definované uživatelem a rozsáhlá knihovna materiálů, textur a scén pozadí. Zahajte marketing konstrukce výrobků v rané fázi vývoje a dostanete se dříve na trh. SolidWorks Animator tvorba působivého videa dílů a sestav SolidWorks možnost pozorovat pohyblivé části v reálném čase jako skutečná objemová tělesa obrazová dokumentace postupu konstrukce produktu V softwaru SolidWorks Animator lze vytvářet působivé video záznamy dílů a sestav SolidWorks ve formátu AVI, díky nimž lze efektivněji předat koncept konstrukce komukoli, kdo má počítač se systémem Windows. Software Animator umožňuje efektivnější představení konstrukce produktů díky zachycení dílů a sestav v pohybu. 3D Instant Website je nástrojem pro publikování v síti WWW, který umožňuje jediným klepnutím sdílet 3D modely se zákazníky, spolupracovníky a dodavateli. Ihned lze vytvářet webové stránky chráněné heslem, které návštěvníkům umožňují prohlížet trojrozměrné modely, otáčet jimi, přibližovat je, posouvat a přidávat k nim komentáře. Nástroj 3D Instant Website umožňuje výběr z řady přizpůsobitelných šablon, stylů a formátů zobrazení, takže posuzování konstrukce produktu poskytuje vyšší úroveň kvality. no.8 no.9

7 Zvýšení produktivity CAD systému Efektivitu práce lze zvýšit pomocí nástrojů pro zlepšení CAD produktivity SolidWorks, které automatizují často prováděné konstrukční úkoly a zlepšují možnosti využití dříve zhotovených konstrukcí. SolidWorks Toolbox přístup ke knihovně standardních součástí, která šetří čas automatická volba šroubů a jejich sestavení ve správném pořadí rychlá, přesná a parametrická konfigurace SolidWorks Toolbox využívá technologii Smart Part Technology k automatické volbě správných šroubů a jejich sestavení ve správném pořadí. Pomocí nástroje Toolbox máte přístup k virtuální příručce Machinery s Handbook dostupné knihovně standardních dílů, která ušetří čas. SolidWorks Toolbox představuje snadný způsob, jak zajistit, aby každá vyhotovená konstrukce odpovídala průmyslovým standardům nebo standardům vaší společnosti. SolidWorks Utilities porovnání geometrie a prvků jednotlivých dílů vyhledání a zvýraznění konkrétní geometrické části dělu vyhledání problematických míst v importované geometrii Nástroj SolidWorks Utilities umožňuje snadno vyhledat rozdíly mezi dvěma verzemi dílu nebo vyhledat, upravit a potlačit prvky modelu. Tento software obsahuje celou řadu funkcí pro zvýšení produktivity, které vám usnadní práci. FeatureWorks sdílení modelů mezi různými systémy CAD obohacení starších trojrozměrných modelů o nové konstrukční prvky přidání prvků a parametrů k mrtvé geometrii CAD umožňuje použití v systému SolidWorks Nástroj FeatureWorks umožňuje provádění změn ve statické geometrii, čímž zvyšuje hodnotu importovaných souborů a snižuje dobu nutnou k předělání modelů. Pomocí nástroje FeatureWorks je možné zachovat nebo představit nový konstrukční záměr přenesením 3D modelů vytvořených v jiných aplikacích do prostředí SolidWorks. Prvky, které nástroj FeatureWorks rozpozná, jsou zcela upravitelné, asociativní a parametrické. Výsledkem je lepší konstrukce výrobku, kratší doba vývoje, nižší náklady a vyšší zisk. Plánovač úloh SolidWorks zvýšení produktivity prováděním úloh vyžadujících značné množství zdrojů mimo pracovní dobu plánování dávkových tiskových úloh, tvorby výkresů a spouštění analýz a vlastních maker import, export a aktualizace souborů a vlastních vlastností Plánovač úloh SolidWorks je snadno použitelný softwarový nástroj, který šetří čas tím, že umožňuje plánování úloh vyžadujících značné množství prostředků na dobu, kdy se nepracuje s počítačem. Plánovač úloh SolidWorks umožňuje převést na vhodný čas provádění běžných úloh, jako jsou dávkový tisk, vytváření výkresů pro výrobu a souborů edrawings ve vysoké kvalitě, spouštění analýz a aktualizace souborů projektu včetně všech přidružených souborů a vlastností. no.10 no.11

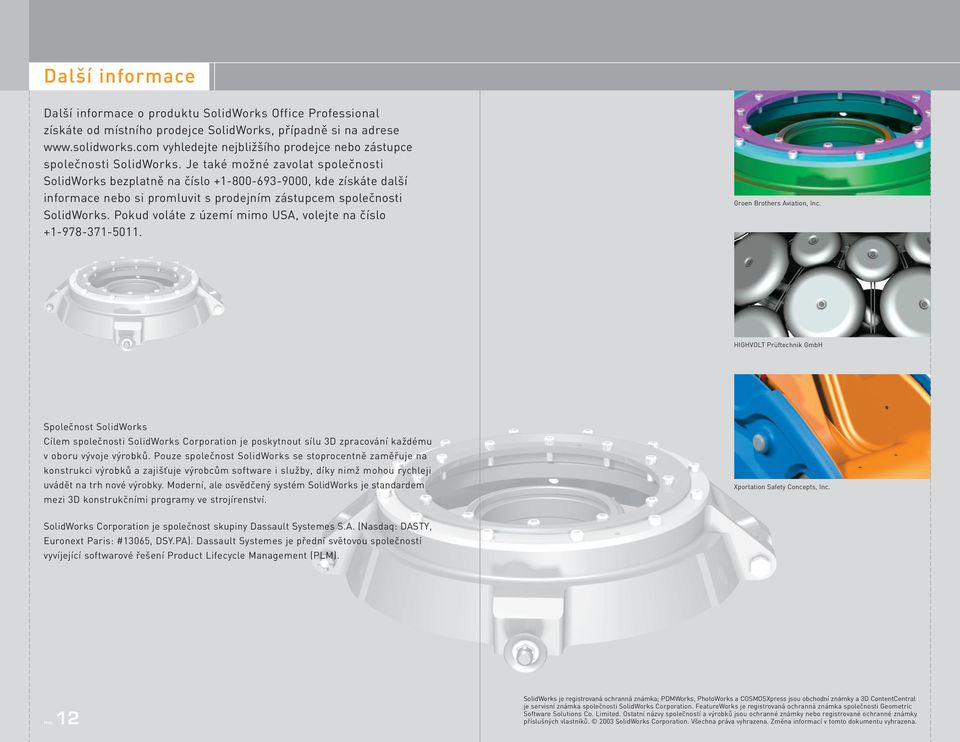

8 Další informace Další informace o produktu SolidWorks Office Professional získáte od místního prodejce SolidWorks, případně si na adrese vyhledejte nejbližšího prodejce nebo zástupce společnosti SolidWorks. Je také možné zavolat společnosti SolidWorks bezplatně na číslo , kde získáte další informace nebo si promluvit s prodejním zástupcem společnosti SolidWorks. Pokud voláte z území mimo USA, volejte na číslo Groen Brothers Aviation, Inc. HIGHVOLT Prüftechnik GmbH Společnost SolidWorks Cílem společnosti SolidWorks Corporation je poskytnout sílu 3D zpracování každému v oboru vývoje výrobků. Pouze společnost SolidWorks se stoprocentně zaměřuje na konstrukci výrobků a zajišťuje výrobcům software i služby, díky nimž mohou rychleji uvádět na trh nové výrobky. Moderní, ale osvědčený systém SolidWorks je standardem mezi 3D konstrukčními programy ve strojírenství. Xportation Safety Concepts, Inc. SolidWorks Corporation je společnost skupiny Dassault Systemes S.A. (Nasdaq: DASTY, Euronext Paris: #13065, DSY.PA). Dassault Systemes je přední světovou společností vyvíjející softwarové řešení Product Lifecycle Management (PLM). no.12 SolidWorks je registrovaná ochranná známka; PDMWorks, PhotoWorks a COSMOSXpress jsou obchodní známky a 3D ContentCentral je servisní známka společnosti SolidWorks Corporation. FeatureWorks je registrovaná ochranná známka společnosti Geometric Software Solutions Co. Limited. Ostatní názvy společností a výrobků jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků SolidWorks Corporation. Všechna práva vyhrazena. Změna informací v tomto dokumentu vyhrazena.
