Skenery i1800 Series. Uživatelská příručka. A-61555_cz 6J7418

Transkript

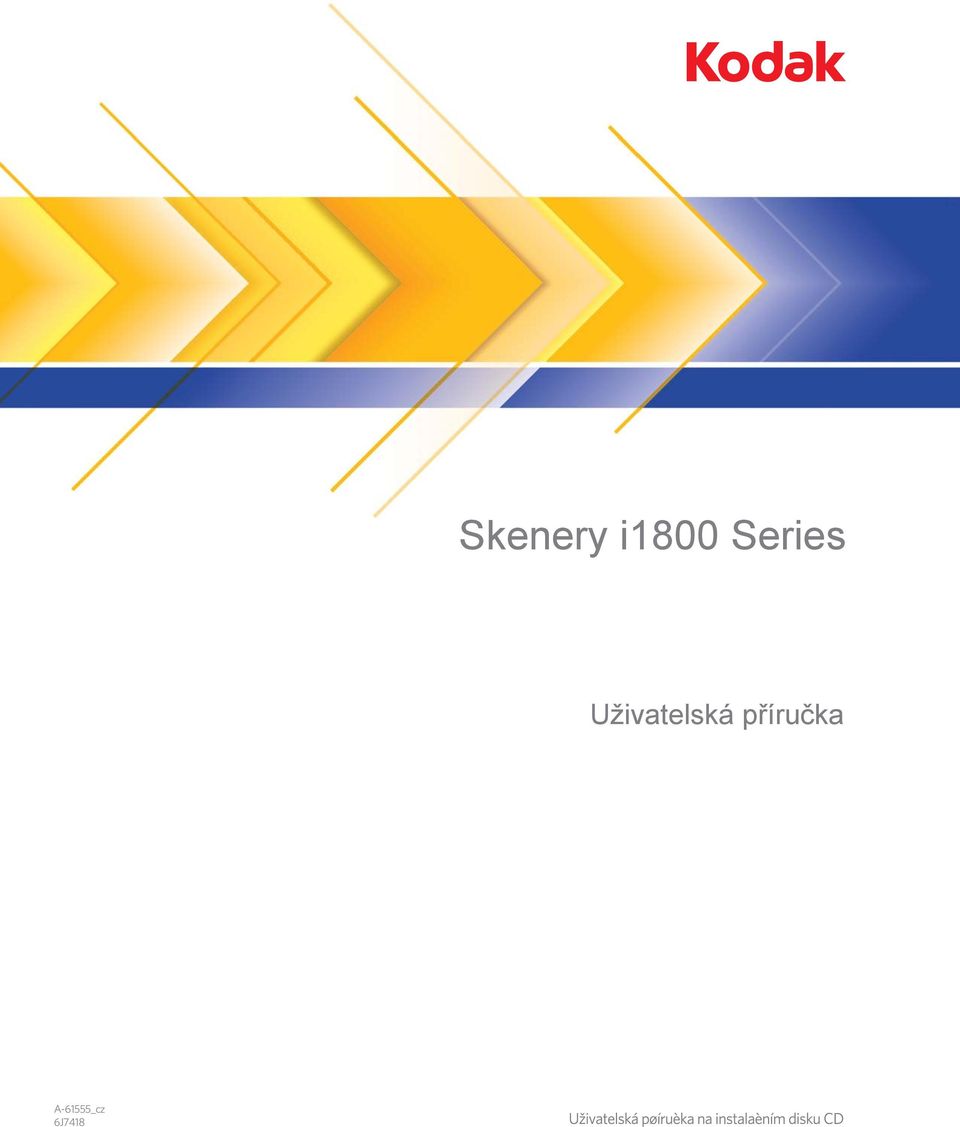

1 Skenery i1800 Series Uživatelská příručka A-61555_cz 6J7418

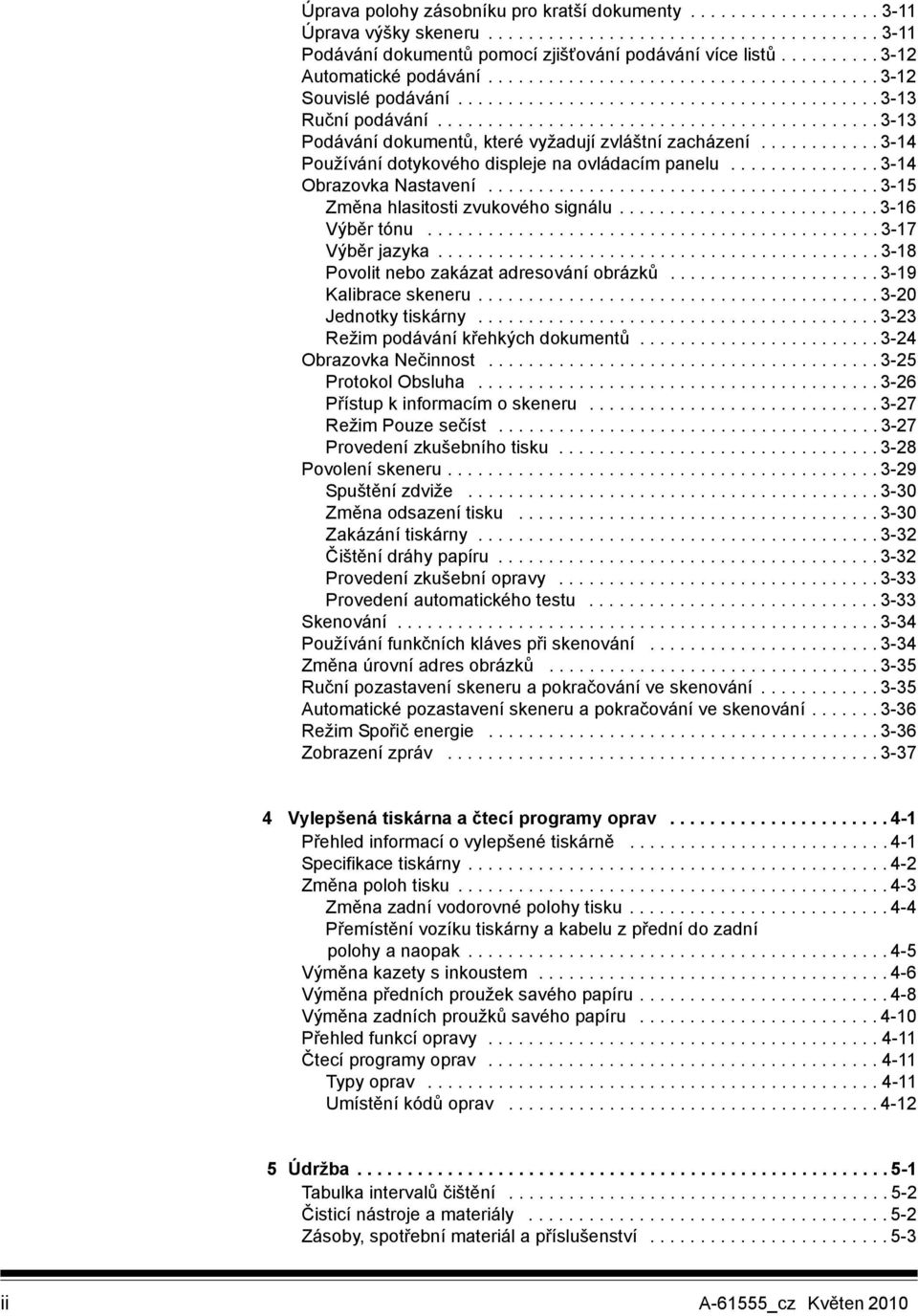

2 Obsah 1 Úvod Nové funkce Firmware 3.X.X nebo novější Funkce skeneru Požadavky na systém Podpůrná dokumentace Kontakty servisní a technické podpory společnosti Kodak Bezpečnostní informace Technické specifikace bezpečnosti materiálu Bezpečnostní opatření uživatele Upozornění na plynové pružiny Informace o ochraně životního prostředí Evropská unie Informace o bateriích Prohlášení o elektromagnetické kompatibilitě (EMC) USA Japonsko Tchaj-wan Čínská lidová republika Korea Evropská unie zvukové emise Připojení systému napájení Úvod Součásti skeneru Používání skeneru Zapnutí skeneru Vypnutí skeneru Spuštění a zastavení skenování Příprava dokumentu Úprava polohy vstupní zdviže Úprava polohy postranních vodítek Výběr polohy podávání Uzamčení postranních vodítek Úprava výšky vstupní zdviže Úprava polohy vstupního zásobníku pro délku dokumentů Instalace nástavce na dokumenty Možnosti pro výstupní zásobník Úprava polohy výstupního zásobníku Úprava polohy postranních vodítek Úprava polohy výstupního zásobníku na dokumenty s délkou do 43,2 cm Umístění výstupního zásobníku Úprava polohy koncové zarážky Úprava úhlu výstupního zásobníku Výstupní vychylovač Úprava polohy výstupního zásobníku pro dokumenty s délkou 43,2 až 101,6 cm A-61555_cz Květen 2010 i

3 Úprava polohy zásobníku pro kratší dokumenty Úprava výšky skeneru Podávání dokumentů pomocí zjišťování podávání více listů Automatické podávání Souvislé podávání Ruční podávání Podávání dokumentů, které vyžadují zvláštní zacházení Používání dotykového displeje na ovládacím panelu Obrazovka Nastavení Změna hlasitosti zvukového signálu Výběr tónu Výběr jazyka Povolit nebo zakázat adresování obrázků Kalibrace skeneru Jednotky tiskárny Režim podávání křehkých dokumentů Obrazovka Nečinnost Protokol Obsluha Přístup k informacím o skeneru Režim Pouze sečíst Provedení zkušebního tisku Povolení skeneru Spuštění zdviže Změna odsazení tisku Zakázání tiskárny Čištění dráhy papíru Provedení zkušební opravy Provedení automatického testu Skenování Používání funkčních kláves při skenování Změna úrovní adres obrázků Ruční pozastavení skeneru a pokračování ve skenování Automatické pozastavení skeneru a pokračování ve skenování Režim Spořič energie Zobrazení zpráv Vylepšená tiskárna a čtecí programy oprav Přehled informací o vylepšené tiskárně Specifikace tiskárny Změna poloh tisku Změna zadní vodorovné polohy tisku Přemístění vozíku tiskárny a kabelu z přední do zadní polohy a naopak Výměna kazety s inkoustem Výměna předních proužek savého papíru Výměna zadních proužků savého papíru Přehled funkcí opravy Čtecí programy oprav Typy oprav Umístění kódů oprav Údržba Tabulka intervalů čištění Čisticí nástroje a materiály Zásoby, spotřební materiál a příslušenství ii A-61555_cz Květen 2010

4 Objednání náhradních dílů Postupy čištění Čištění dotykového displeje OCP Vysátí výstupního zásobníku a vstupní zdviže Čištění válečků Vysátí přepravního mechanizmu Vysátí prostoru pod proužky pozadí Čištění vodítek - základní čištění Čištění vodítek - důkladné čištění Použití listu pro čištění přepravního mechanizmu Závěrečné kroky při čištění Postupy výměny Výměna podávací jednotky a jejích koleček Výměna separačního válečku nebo jeho koleček Výměna předseparační podložky Výměna vodítek dokumentu Řešení problémů Přístup k protokolu Obsluha Přístup k protokolu Obsluha z dotykového displeje Přístup k protokolu Operator Log (Obsluha) z nástroje Scan Validation tool (Nástroj pro ověření skenování) Seznam zpráv Seznam zpráv seřazených podle čísel Kontaktujte servis Řešení problémů Dodatek APříslušenství a Spotřební materiál a-1 Příslušenství pro černé pozadí Kodak A-1 Podávací jednotka Kodak pro velmi tenký papír a-1 Příslušenství pro bílé pozadí Kodak A-1 Ruční podavač Kodak A-1 Tiskárna Kodak s vysokým rozlišením a-1 Dodatek BSpecifikace B-1 A-61555_cz Květen 2010 iii

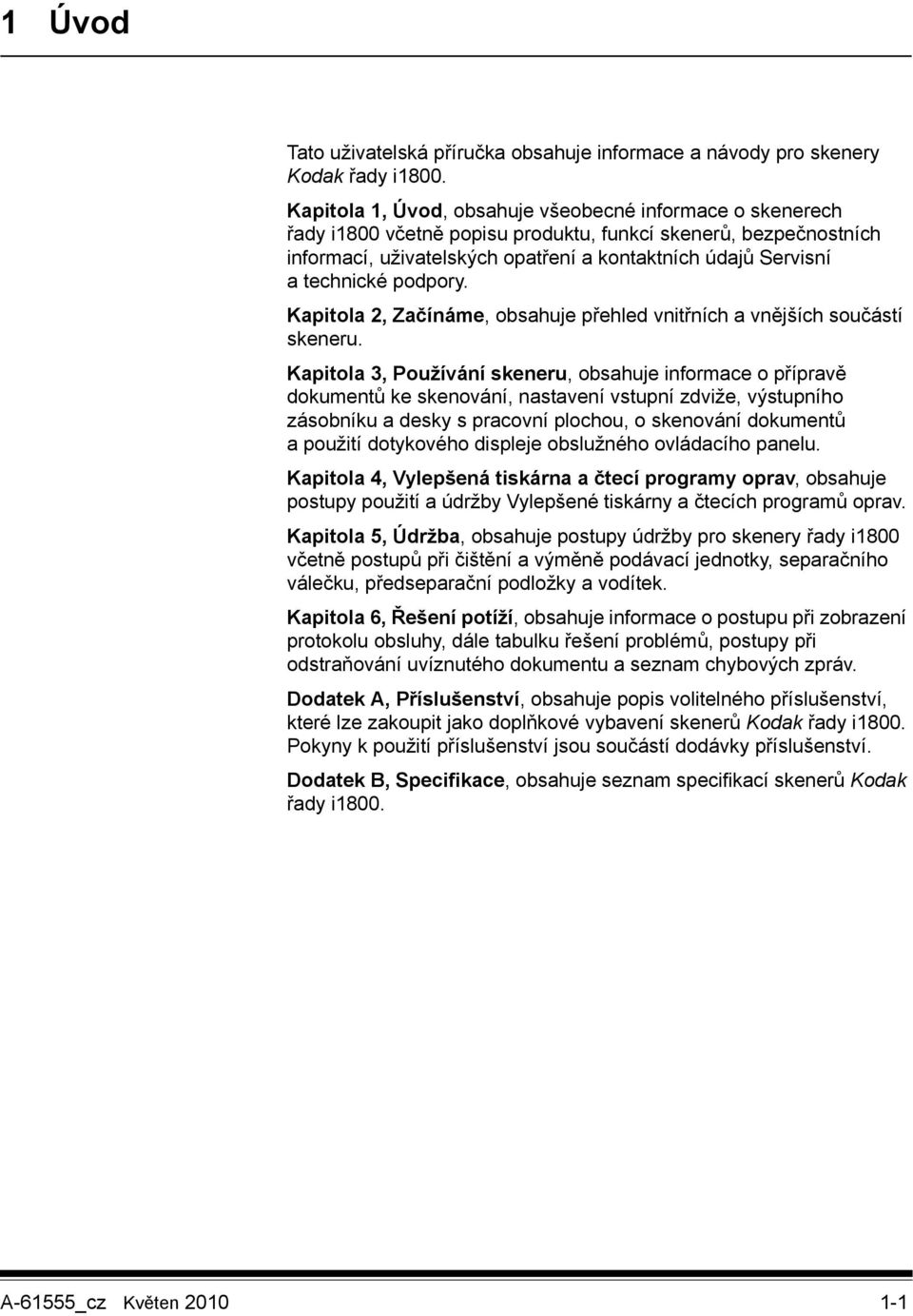

5 1 Úvod Tato uživatelská příručka obsahuje informace a návody pro skenery Kodak řady i1800. Kapitola 1, Úvod, obsahuje všeobecné informace o skenerech řady i1800 včetně popisu produktu, funkcí skenerů, bezpečnostních informací, uživatelských opatření a kontaktních údajů Servisní a technické podpory. Kapitola 2, Začínáme, obsahuje přehled vnitřních a vnějších součástí skeneru. Kapitola 3, Používání skeneru, obsahuje informace o přípravě dokumentů ke skenování, nastavení vstupní zdviže, výstupního zásobníku a desky s pracovní plochou, o skenování dokumentů a použití dotykového displeje obslužného ovládacího panelu. Kapitola 4, Vylepšená tiskárna a čtecí programy oprav, obsahuje postupy použití a údržby Vylepšené tiskárny a čtecích programů oprav. Kapitola 5, Údržba, obsahuje postupy údržby pro skenery řady i1800 včetně postupů při čištění a výměně podávací jednotky, separačního válečku, předseparační podložky a vodítek. Kapitola 6, Řešení potíží, obsahuje informace o postupu při zobrazení protokolu obsluhy, dále tabulku řešení problémů, postupy při odstraňování uvíznutého dokumentu a seznam chybových zpráv. Dodatek A, Příslušenství, obsahuje popis volitelného příslušenství, které lze zakoupit jako doplňkové vybavení skenerů Kodak řady i1800. Pokyny k použití příslušenství jsou součástí dodávky příslušenství. Dodatek B, Specifikace, obsahuje seznam specifikací skenerů Kodak řady i1800. A-61555_cz Květen

6 Nové funkce Tyto funkce jsou pro skenery Kodak řady i1800, verze firmwaru (nebo vyšší). Rychlá zdviž - rychlost zdviže je dvojnásobná oproti předchozím verzím skenerů Kodak řady i1800. Rychlé doplnění dokumentů - umožňuje rychle vložit malé sady dokumentů, než se zdviž vrátí do původní pozice dle nastavení Zdroj papíru (například 250 listů, 500 listů a podobně). Pokud je například pozice Zdroj papíru nastavena na 500 listů a máte několik malých dávek dokumentů, které chcete skenovat odděleně, tato funkce vám umožní vložit dokumenty do zásobníku zdviže hned, jakmile sestoupí. Zdviž okamžitě vystoupá do pozice pro podávání, až potom se vrátí do pozice 500 listů (Zdroj papíru). Režim křehkých dokumentů - umožňuje, aby dokumenty nízké kvality procházely přepravním mechanismem skeneru pomaleji pro spolehlivější stohování. Firmware 3.X.X nebo novější Pomocí firmwaru 3.x.x nebo novějšího a nejaktuálnějšího zdroje dat TWAIN a ovladače ISIS lze při oboustranném skenování nastavit rozdílné rozlišení skenování (dpi) pro obrázky na přední a zadní stránce. Maximální délka stránky se zvětšila na 101,6 cm. 1-2 A-61555_cz Květen 2010

7 Funkce skeneru Vynikající zpracování papíru, skvělá kvalita obrazu a spolehlivost. Maximální délka papíru je mm. Stejně rychlé skenování barevných a černobílých obrázků nebo obrázků v odstínech šedi. Barevný dotykový displej pro snadnou obsluhu. Výstup obrázku současně černobílý, barevný a v odstínech šedé. Vhodný pro širokou škálu gramáží a velikostí papíru. Zabudované čtecí programy oprav přijímají typy oprav pro zpracování obrázku po naskenování, adresování obrázků a pro přepínání mezi černobílými a barevnými výstupními proudy, výstupními proudy černobílými a ve stupních šedi. Zahrnuje ovládání jasu a kontrastu, které uživatelům dovoluje vytvořit vlastní tabulky barev. Ovladače zařízení ISIS a TWAIN jsou uloženy na disku CD, který je dodáván spolu se skenerem. Podpora různých jazyků. Ergonomický návrh obsahuje integrovanou desku s pracovní plochou, jejíž výšku může operátor nastavit pro práci vsedě i vestoje. Vstupní zdviž na 500 listů. Režim křehkých dokumentů. Vyhovuje standardu Energy Star. Možnosti tisku dokumentů pomocí vylepšené tiskárny a tiskárny s vysokým rozlišením. Elektronické vypouštění červené, zelené a modré barvy. Výstupní rozlišení zahrnují: - Černobílé: 200, 240, 300, Barevné: 100, 150, 200, 240, Ve stupních šedi: 100, 150, 200, 240, 300 POZNÁMKA: Pro obrázek na přední a zadní stránce lze nastavit různé rozlišení skenování. Zjišťování podávání více listů několika ultrazvukovými čidly azjišťováním délky. Automatické a ruční podávání. Komprese JPEG pro barevné obrázky a obrázky ve stupních šedi. Funkce zpracování obrazu zahrnují technologii Perfektní stránka společnosti Kodak pro černobílé a barevné obrázky a obrázky ve stupních šedi. Snadno vyměnitelná podávací jednotka, separační váleček apředseparační podložka. Lampy s dlouho životností. A-61555_cz Květen

8 Požadavky na systém Podpůrná dokumentace V následujícím textu je uvedena doporučená minimální konfigurace systému pro spuštění skenerů Kodak řady i1200/i1300. POZNÁMKA: Skutečný výkon systému závisí na aplikaci pro skenování, výběru parametrů skenování a konfiguraci hostitelského počítače. Pokud skener nepracuje optimální rychlostí, může dosažení požadované rychlosti zpracování vyžadovat rychlejší počítač nebo více paměti RAM. Počítač s procesorem Intel Pentium IV 2 GHz (nebo kompatibilní) Volný slot PCI (pro kartu FireWire) 512 MB RAM Podporované operační systémy - Microsoft Windows XP SP3 (32 bitová verze) - Microsoft Windows Vista (32 bitová verze) - Microsoft Windows 7 (32 bitová verze) - Microsoft Windows 7 (64 bitová verze) K dispozici je následující dokumentace, která podporuje skenery Kodak řady i1800: Quick Tips Guide (Příručka se stručnými radami), A-61556: Je shrnutím této uživatelské příručky a je určena jako stručná referenční příručka pro základní používání skeneru. Brightness and Contrast Control Reference Guide (Referenční příručka nastavení jasu a kontrastu), A-61587: Poskytuje informace a postupy pro použití ovládání jasu a kontrastu, které uživatelům dovolují vytvořit vlastní tabulky barev. Příručka pro nastavení skenování, A-61580: Poskytuje informace o Nástroji pro ověření skenování Kodak spolu s popisy funkcí, které jsou k dispozici pro skenery řady i1800 a které lze konfigurovat pomocí datového zdroje TWAIN nebo ovladače ISIS. Nápověda online: Je k dispozici při použití datového zdroje TWAIN nebo ovladače ISIS. Patch Code Information (Informace o kódech oprav), A-61599: Obsahují podrobné specifikace pro kódy oprav a opravy připravené pro fotoaparát. Installation Planning Guide (Příručka plánování instalace), A-61578: Obsahuje informace specifické pro pracoviště pro úspěšnou instalaci skeneru. Supplies and Consumables (Spotřební materiál), A-61403: Uvádí úplný seznam spotřebního materiálu pro všechny skenery Kodak. White Background Accessory Instructions (Pokyny pro příslušenství pro bílé pozadí), A-61576: Tyto pokyny jsou součástí zakoupeného příslušenství pro bílé pozadí, popisují instalaci tohoto příslušenství. High Resolution Printer Accessory Instructions (Pokyny pro tiskárnu s vysokým rozlišením), A-61591: Obsahuje návod k použití aúdržbě tiskárny s vysokým rozlišením. 1-4 A-61555_cz Květen 2010

9 Ultra-Lightweight Feeder Accessory Instructions (Pokyny pro podavač velmi lehkého papíru), A-61577: Tyto pokyny jsou součástí zakoupeného podavače velmi lehkého papíru, popisují použití tohoto příslušenství. Kodak Manual Feeder for i1800 Series Scanners (Ruční podavač Kodak pro skenery řady i1800), A-61559: Tento dokument je součástí zakoupeného ručního podavače a poskytuje návod k instalaci a použití ručního podavače. Kontakty servisní a technické podpory společnosti Kodak Vyškolení technici společnosti Kodak jsou připraveni poskytovat telefonický servis i servis na pracovišti zákazníka jako součást záruky a smlouvy o poskytování služeb. Jejich pracovní doba je součástí podmínek smlouvy o poskytování služeb. Pracovníkům servisního centra společnosti Kodak by měl volat pouze vyškolený operátor skeneru a měl by mít připravené následující informace: Číslo K skeneru, které je umístěné na horním krytu skeneru. Stručný popis dotazu nebo problému včetně čísel kódů chyb, která jsou zobrazena v souboru s protokolem. Podrobnosti naleznete v kapitole 6, Odstraňování potíží. Jméno kontaktu a telefon, na kterém lze kontakt nebo zákazníka zastihnout. Telefony: Spojené státy a Kanada: Kodak Field Service (Servis společnosti Kodak na pracovišti zákazníků): Kodak Professional Services (Profesionální služby společnosti Kodak): Nejaktuálnější informace naleznete na webu: Jiná místa: Servisní technik společnosti Kodak, který nainstaluje váš skener, vám předá telefonní čísla lokálního centra podpory a postupy, jak toto centrum kontaktovat. Žádáte-li telefonicky o servis na pracovišti, oznamte své jméno a telefonní číslo a servisní technik společnosti Kodak vám zavolá zpět. Tento postup můžete také použít, chcete-li naplánovat návštěvy za účelem preventivní údržby, na kterou máte nárok v rámci servisní smlouvy, pokud byla uzavřena. Potřebujete-li školení pro operátory skeneru vedené certifikovaným technickým školitelem společnosti Kodak (CTT, Certified Technical Trainer), zavolejte na číslo Profesionálních služeb. Můžete požádat o libovolnou z následujících profesionálních služeb: - Další návštěvy za účelem preventivní údržby v době intenzivního používání skeneru, kdykoliv chcete zajistit optimální výkon skeneru. A-61555_cz Květen

10 - Služby stěhování skenerů jsou k dispozici, kdykoliv potřebujete skener přestěhovat do jiného patra, do jiné budovy nebo na druhý konec země. Případné škody během přepravy nejsou pokryty zárukou ani smlouvou o poskytování služeb. Společnost Kodak vám pomůže při stěhování tím, že skener zabalí do zvláštního obalového materiálu, který je určen pro skenery řady i1800. Pomůže vám také skener v cílovém místě rozbalit a vyzkoušet. - Vývoj softwarové aplikace pro snímání Kodak. Pokud jste se rozhodli, že chcete skener ovládat pomocí softwaru Kodak, může k vám společnost Kodak poslat zkušeného školeného technika, který vám pomůže s vývojem aplikací. - Přizpůsobené konzultační služby. Bezpečnostní informace Štítky s upozorněním POZOR: Pohyblivé části, nedotýkejte se. POZOR: Horký povrch, nedotýkejte se. Technické specifikace bezpečnosti materiálu Bezpečnostní opatření uživatele Technické specifikace bezpečnosti materiálu jsou dostupné na webu společnosti Kodak na adrese: Při pokusu opřístup k technickým specifikacím bezpečnosti materiálu z webu bude požádáni o zadání katalogového čísla spotřebního materiálu, jehož specifikace chcete zobrazit. Spotřební materiál a katalogová čísla naleznete v kapitole 5, Spotřební materiál a příslušenství. Uživatelé a zaměstnavatel musejí dodržovat rozumná bezpečnostní opatření, která platí při manipulaci s jakýmkoliv strojem. Mezi ně patří (mimo jiné) i následující: Nenoste volný oděv, nezapnuté rukávy atd. Nenoste volné šperky, náramky, rozměrné prsteny, dlouhé náhrdelníky atd. Je třeba mít nakrátko zastřižené vlasy, případně vlasy chránit síťkou na vlasy nebo upravit dlouhé vlasy svázáním. Odstraňte z okolí všechny volné předměty, které by se mohly zachytit do zařízení. Dělejte dostatečné přestávky, abyste udrželi pozornost. Používejte pouze doporučené čisticí prostředky. Nepoužívejte konzervovaný nebo stlačený vzduch. Kontroloři by měli kontrolovat pracovní postupy a začlenit dodržování těchto předběžných opatření do popisu práce se skenerem nebo jiným mechanickým zařízením. 1-6 A-61555_cz Květen 2010

11 Upozornění na plynové pružiny Nepokoušejte se opravit plynové pružiny. Tyto pružiny musí vyměňovat servisní technik společnosti Kodak. Informace o ochraně životního prostředí Obalový materiál produktu lze recyklovat. Skenery řady i1800 vyhovují standardu Energy Star a jejich výchozí čas je výrobcem nastaven na 15 minut. Evropská unie Tento symbol označuje požadavek, že pokud si poslední uživatel přeje tento produkt zlikvidovat, musí jej odeslat do příslušného zařízení pro sběr a recyklaci. Další informace o sběrných a recyklačních programech, které jsou dostupné pro tento produkt, získáte od místního zastoupení společnosti Kodak nebo na webu Informace o bateriích Uvnitř tohoto produktu se nacházejí lithium-iontové knoflíkové baterie. Výměnu těchto baterií smí provádět pouze kvalifikovaný servisní technik. Prohlášení o elektromagnetické kompatibilitě (EMC) DŮLEŽITÉ: Požadavek shody se směrnicemi, které se týkají vyzařování radiových frekvencí, znamená, že skenery Kodak řady i1800 využívají stíněné datové kabely. Každý datový kabel, který si může uživatel zvolit jako náhradní, musí být také stíněný, aby byla shoda zajištěna i nadále. USA Japonsko Toto zařízení bylo testováno a bylo shledáno, že splňuje limity pro digitální zařízení třídy A na základě části 15 pravidel FCC. Tyto limity byly navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení při provozu zařízení v komerčním prostředí. Toto zařízení vytváří, používá a také může vyzařovat energii na rádiových frekvencích. Pokud toto zařízení není nainstalováno a používáno v souladu s pokyny v příručce, může způsobovat škodlivé rušení rádiových komunikací. Provozováním tohoto zařízení v obytné oblasti můžete způsobovat škodlivé rušení. V tomto případě je uživatel povinen napravit toto rušení na vlastní náklady. Toto je produkt třídy A na základě standardu rady Voluntary Control Council pro rušení způsobené zařízeními IT (VCCI). Je-li toto zařízení používáno v domácím prostředí, může se zvýšit rušení rádiových vln. Pokud dojte k takovýmto potížím, musí uživatel podniknout příslušná opatření k nápravě. A-61555_cz Květen

12 Tchaj-wan UPOZORNĚNÍ: Toto je produkt třídy A. V domácím prostředí může tento produkt způsobovat rušení rádiových vln. V takovém případě musí uživatel zajistit příslušná opatření. Čínská lidová republika UPOZORNĚNÍ: Toto je produkt třídy A. V domácím prostředí může tento produkt způsobovat rušení rádiových vln. V takovém případě musí uživatel zajistit příslušná opatření. 声 明, 该 产 此 为 A 级 产 品, 在 生 活 环 境 中 品 可 能 会 造 成 无 线 电 干 扰 在 这 种 情 况 下, 可 能 需 要 用 户 对 其 干 扰 采 取 切 实 可 行 的 措 施 Korea Upozorňujeme, že toto zařízení získalo registraci EMC pro komerční použití. Pokud došlo k prodeji nebo koupi zařízení nedopatřením, vyměňte je za zařízení certifikované pro domácí použití. Evropská unie UPOZORNĚNÍ: Toto je produkt třídy A. V domácím prostředí může tento produkt způsobovat rušení rádiových vln. V takovém případě musí uživatel podniknout příslušná opatření k nápravě. zvukové emise Maschinenlärminformationsverordnung 3, GSGV Der arbeitsplatzbezogene Emissionswert beträgt <70 db(a). [Informační vyhláška o hluku zařízení 3, GSGV Hodnota zvukových emisí na místě obsluhy je <70 db(a).] Připojení systému napájení Tento produkt je navržen také pro norský systém napájení zařízení informačních technologií s napětím mezi fázemi 230 V. Netzanschluß Das Gerät ist auch für die Verwendung im norwegischen IT- Stromsystem mit einer Leiterspannung von 230 V geeignet. Connexion aux systmes d alimentation électrique Ce produit est également conçu pour les systmes norvégiens d alimentation électrique informatique, dont la tension par phase est de 230 V. 1-8 A-61555_cz Květen 2010

13 2 Úvod Součásti skeneru Pohled zepředu Vypínač: Podle potřeby přepněte vypínač do polohy zapnuto (I) nebo vypnuto (O). 2 Vstupní zdviž: Přidržuje dokumenty určené ke skenování. Výstupní zdviž lze nastavit tak, aby se přizpůsobila stohům s 25, 100, 250 nebo 500 dokumenty kancelářského papíru s gramáží 75 g/m 2. 3 Nástavec vstupní zdviže: Po otevření nástavce vstupní zdviže lze vkládat listy o větší délce. 4 Postranní vodítka vstupní zdviže: Posuňte vodítka směrem dovnitř nebo ven podle velikosti dokumentu, který chcete skenovat. Postranní vodítka lze nastavit směrem doleva, do středu nebo doprava. Lze je tak přizpůsobit dokumentům různé šířky. Vodítka lze také aretovat v požadované poloze. 5 Podávací jednotka: Zajišťuje plynulé podávání dokumentu různých formátů, tlouštěk a textur. 6 Čidlo přítomnosti papíru: Zjišťuje přítomnost dokumentů ve vstupní zdviži. 7 Páčka pro uvolnění prostoru: Umožňuje uživateli ručně upravit prostor mezi podávací jednotkou a separačním válečkem pro dokumenty, které vyžadují zvláštní manipulaci. A-61555_cz Květen

14 Servisní číslo K: Číslo na štítku oznamte servisnímu pracovníkovi společnosti Kodak při objednávce servisních služeb. 9 Páčka pro uvolnění krytu: Chcete-li mít přístup do vnitřní části skeneru, zvedněte páčku pro uvolnění krytu. 10 Výstupní zásobník a koncová zarážka: Slouží ke sběru naskenovaných dokumentů. Šířku výstupního zásobníku a vzdálenost koncové zarážky lze nastavit. 11 Výstupní vychylovač: Pomáhá se stohováním dokumentů. 12 Kryt tiskárny: Zvednutím krytu tiskárny získáte přístup k přední tiskárně. Můžete potom měnit polohu tiskárny a provádět údržbu. 13 Horní kryt: Zvednutím horního krytu získáte přístup k zadní tiskárně. Můžete potom měnit polohu tiskárny a provádět údržbu. 14 Dotykový displej : Pomocí dotykového displeje lze ovládat mnoho funkcí. Postupy používání těchto funkcí naleznete v kapitole 3, Používání skeneru. Dotykový displej lze otáčet. Při přenosu skeneru tak neztěžuje průchod dveřmi nebo úzkými prostory. 15 Kontrolka : Bliká zeleně, je-li skener v režimu Spořič energie/ Energy Star, a svítí zeleně, je-li skener nečinný a připravený ke skenování. 16 Přepínač nastavení výšky desky s pracovní plochou: Slouží ke zvýšení nebo snížení desky s pracovní plochou skeneru. Desku s pracovní plochou lze zvednout nebo snížit přibližně o 25 cm nahoru nebo dolů. 17 Drátěný regulátor výšky: Je umístěn pod výstupním zásobníkem (není znázorněn na obrázku). Po vytažení drátěného regulátoru je možné zvednout přední část výstupního zásobníku. 2-2 A-61555_cz Květen 2010

15 18 Úložná přihrádka: Užitečná a snadno přístupná přihrádka pro ukládání kalibračních papírů a dokumentace. Vnitřní součásti Separační váleček: Zajišťuje plynulé podávání dokumentů různých formátů a textur, dokumenty jsou podávány postupně. 2 Předseparační podložka: Zajišťuje plynulé podávání dokumentů různých formátů a textur, dokumenty jsou podávány postupně. 3 Čidlo přítomnosti dokumentu: Zjišťuje přítomnost dokumentů v dráze papíru během podávání. 4 Kryt proužků savého papíru: Po odstranění krytu získáte přístup k proužkům savého papíru. Proužky savého papíru zachycují zbytky inkoustu z vylepšené tiskárny. 5 Vodítka dokumentu: Součástí skeneru je horní a dolní vodítko dokumentu. Chcete-li zajistit optimální kvalitu obrazů, je důležité udržovat vodítka dokumentu čistá. 6 Válečky: Zajišťují přenos dokumentů po dráze papíru. A-61555_cz Květen

16 7 Čtecí programy oprav: Tyto čtyři čtecí programy oprav lze nastavit tak, aby četly opravy. Čtecí programy oprav lze aktivovat pomocí softwarové aplikace pro snímání. 8 Čidla podání více listů: Součástí skeneru jsou tři ultrazvuková čidla podání více listů. Čidla zjišťují, zda do dráhy papíru nevstoupilo více dokumentů najednou, a zda tedy nedošlo k podání více listů. Pohled zezadu Čidla Připojení napájecího kabelu: dodává skeneru elektrickou energii. Se skenerem se dodává více napájecích kabelů. Vyberte vhodný napájecí kabel pro příslušnou oblast a zapojte jej odpovídajícím způsobem. Napájecí kabel připojte nejprve ke skeneru a potom jej zapojte do elektrické zásuvky. 2 Hlavní vypínač: Chcete-li skener zapnout, přepněte vypínač do polohy Zapnuto. 3 Zadní přístupová dvířka: Poskytují přístup pro počítač na zadní části skeneru (nejsou znázorněna na obrázku). 4 Připojení FireWire (IEEE-1394): Port kabelu FireWire. 2-4 A-61555_cz Květen 2010

17 3 Používání skeneru Tato kapitola obsahuje následující pracovní postupy: Zapnutí a vypnutí skeneru Spuštění a zastavení skeneru Příprava dokumentu Úprava polohy vstupní zdviže Úprava polohy výstupního zásobníku Úprava výšky skeneru Skenování dokumentů Automatické, souvislé a ruční podávání Používání dotykového displeje Zapnutí skeneru Skenery řady i1800 mají dva vypínače napájení. Hlavní vypínač je umístěný vlevo dole na zadní straně skeneru u napájecí šňůry. 1. Nejprve zapněte hlavní vypínač. Za normálních podmínek by měl hlavní vypínač zůstat zapnutý. 2. Po zapnutí hlavního vypínače stiskněte vypínač na levé straně skeneru do polohy (I). A-61555_cz Květen

18 Po zapnutí napájení skeneru se zobrazí následující obrazovka. Až skener dokončí sekvenci zapínání, zobrazí se obrazovka Nečinnost. Informace o obrazovce Nečinnost naleznete v části Používání dotykového displeje dále v této kapitole. DŮLEŽITÉ: Před zapnutím napájení skeneru by měl být hostitelský počítač vždy zapnut do stavu Připraven. Vypnutí skeneru Stiskněte vypínač na levé straně skeneru do polohy (O). POZNÁMKY: Hlavní vypínač skeneru nemusíte vypínat, pokud nechcete skener přemístit. Na spodní straně skeneru jsou čtyři vyrovnávací nohy. Chcete-li skener přemístit, musíte tyto vyrovnávací nohy zvednout. Před pokusem o přemístění skeneru se obraťte na zástupce společnosti Kodak. Spuštění a zastavení skenování Skener je řízen softwarovou aplikací pro snímání. Chcete-li spustit nebo zastavit skenování, prostudujte dokumentaci dodávanou společně s danou aplikací. 3-2 A-61555_cz Květen 2010

19 Příprava dokumentu Skenery společnosti Kodak byly testovány s řadou dokumentů, které představují široký rozsah typů dokumentů, jaké se používají v nejběžnějších podnikových aplikacích. Optimálního výkonu skeneru můžete dosáhnout při skenování dokumentů s doporučovanými specifikacemi, které jsou uvedeny níže. Skenování dokumentů, které jsou mimo tyto specifikace, může vést k nežádoucím výsledkům z hlediska spolehlivosti skeneru, kvality obrázků a životnosti spotřebního materiálu. Materiál: Přírodní, recyklované a fotografické papíry Průhledné ochranné obaly splňující požadavky na velikost a tloušťku uvedené v této části Typy papíru: kancelářský papír, papír pro laserový, inkoustový nebo ofsetový tisk. Gramáž papíru: Vstupní zdviž zpracovává celou řadu různých gramáží papíru od 45 do 200 g/m 2. Sada pro velmi tenký papír k podavači skenerů Kodak umí pracovat s papíry s gramáží od 25 do 75 g/m 2. Minimální velikost dokumentu: 6,4 x 6,4 cm. Maximální velikost dokumentu: 30,5 x 101,6 cm. Dokumenty větší než 43 cm mohou vyžadovat pomoc operátora a instalaci volitelných nástavců na dokumenty. Inkousty na papír: Před zahájením skenování musí být veškerý inkoust na papíře suchý. Jedná se o tyto typy inkoustu: pro standardní ofsetový tisk, inkoustové tiskárny, tepelný přenos a ruční psaní. Tekuté korektory: Liquid Paper, Tipp-Ex, Wite-out a jiné podobné tekuté korektory musejí být před zahájením skenování suché. Kapacita podavače: Do vstupní zdviže se vejde až 500 listů papíru s gramáží 75 g/m 2. Než začnete dokumenty skenovat, zkontrolujte, zda je lze skenerem snadno podat. Stoh dokumentů, které mají být do skeneru podány, musí být uspořádán tak, aby byly zaváděcí okraje všech dokumentů zarovnány pod podávací jednotkou. Podavač tak bude moci zavádět dokumenty do skeneru po jednom. Svorky a spony na papír ponechané na dokumentech mohou poškodit skener nebo dokumenty. Před skenováním zbavte dokumenty všech svorek a spon. Skenerem mohou úspěšně procházet dokumenty s chybějícími rohy, perforovanými okraji, vyděrovanými otvory v okrajích, nepravidelnými a zvlněnými okraji, potrhané, poškozené nebo zmačkané stránky. Tyto dokumenty by se měly raději podávat ručně. Skenujete-li dokumenty různé velikosti, můžete chtít kromě zarovnání zaváděcích okrajů zarovnat také levé nebo pravé okraje dokumentů. To by umožnilo posunuté podávání, zejména tehdy, používáte-li vylepšenou tiskárnu. A-61555_cz Květen

20 Pokud si nejste jisti, zda může konkrétní poškozený dokument projít skenerem, vložte tento dokument do ochranného obalu tak, aby byl zaváděcí okraj dokumentu zarovnán s přeloženým okrajem obalu. Obaly byste měli podávat ručně, po jednom, přeloženým okrajem napřed, přičemž by tlačítko pro uvolnění prostoru mělo být stisknuté. Ultrazvukové zjišťování podávání více listů se při použití plastických obalů nedoporučuje. POZNÁMKA: Pokud se skenují dokumenty v ochranném obalu, musejí být vodítka vstupní zdviže upravena podle šířky obalu. Úprava polohy vstupní zdviže Úprava polohy postranních vodítek 1. Vložte dokumenty do vstupní zdviže. 2. Nastavte postranní vodítka tak, aby vyhovovala dokumentům. Postranní vodítka by měla být od sebe dostatečně vzdálená, aby vyhovovala nejširšímu podávanému dokumentu. Výběr polohy podávání Postranní vodítka lze nastavit na podávání pravým nebo levým okrajem nebo pro podávání na střed. Postranními vodítky lze pohybovat buď současně, chcete-li podávat na střed, nebo nezávisle, chcete-li podávat s posunem (pravého nebo levého okraje). Používáte-li vylepšenou tiskárnu, měly by být dokumenty ve vstupní zdviži umístěny tak, aby byl tiskový řetězec zarovnaný ve správném místě. Může být požadováno podávání s posunem. Pokud stoh dokumentů obsahuje dokumenty různé velikosti a byl zarovnán k pravému nebo levému okraji, nastavte postranní vodítka na podávání s posunem. 3-4 A-61555_cz Květen 2010

21 Uzamčení postranních vodítek Postranní vodítka lze uzamknout v poloze, v jaké jste je nastavili. To může být užitečné v případě, že záleží na umístění tiskových řetězců. Chcete-li uzamknout postranní vodítka v nastavené poloze, vyndejte všechny dokumenty ze vstupního zásobníku a přesuňte přepínač zámku do uzamčené polohy. Úprava výšky vstupní zdviže Výstupní zdviž lze nastavit tak, aby se přizpůsobila stohům s 25, 100, 250 nebo 500 dokumenty kancelářského papíru s gramáží 75 g/m 2. Nastavení vstupní zdviže se provádí pomocí datového zdroje TWAIN nebo ovladače ISIS. POZNÁMKA: V tomto dokumentu bude hodnota 25 považována za nejvyšší nastavení a hodnota 500 jako nejnižší. Provádějte toto nastavení na základě počtu dokumentů, které chcete vkládat do vstupní zdviže najednou. Je-li nastavena hodnota 25 (Podavač dokumentů nebo Normální), zůstane vstupní zdviž na svém místě. Je-li nastavena hodnota 100, 250 nebo 500, vstupní zdviž se automaticky zvedne, aby mohly být dokumenty podány, a po podání posledního dokumentu ze stohu zase klesne. Úprava polohy vstupního zásobníku pro délku dokumentů Dokumenty s délkou do 35,6 cm nevyžadují žádné nastavení. Pokud skenujete dokumenty s délkou 35,6 až 43,2 cm, otevřete nástavec vstupní zdviže. A-61555_cz Květen

22 Dokumenty delší než 43,2 cm vyžadují nástavec na dokumenty. Pro skenování dokumentů s délkou 43,2 až 101,6 cm jsou k dispozici tři velikosti nástavců na dokumenty. Další informace naleznete v části Objednání náhradních dílů v kapitole 5 nebo kontaktujte servisního technika společnosti Kodak na telefonním čísle KODAK3 ( ). Instalace nástavce na dokumenty Vložte konce nástavce na dokumenty do otvorů ve vstupní zdviži a sklopte nástavec do požadované polohy. Možnosti pro výstupní zásobník Skener je dodáván se standardním výstupním zásobníkem a zásobníkem pro kratší dokumenty. Zásobník pro kratší dokumenty používejte při skenování dokumentů, které mají délku kratší než 15,2 cm a šířku kratší než 13,9 cm. Další informace najdete v části Úprava polohy zásobníku pro kratší dokumenty. Úprava polohy výstupního zásobníku Úprava polohy postranních vodítek Výstupní zásobník lze nastavit do různých poloh tak, aby splňoval aktuální požadavky na stohování. Faktory, které určují optimální polohu výstupního zásobníku, jsou velikost a gramáž papíru a počet dokumentů, které mají být ve výstupním zásobníku stohovány najednou. Nastavte postranní vodítka na výstupním zásobníku tak, aby odpovídala poloze postranních vodítek na vstupní zdviži. 3-6 A-61555_cz Květen 2010

23 Úprava polohy výstupního zásobníku na dokumenty s délkou do 43,2 cm Úprava polohy na délku dokumentů zahrnuje výběr polohy a úhlu výstupního zásobníku, nastavení polohy koncové zarážky a instalaci nástavce na dokumenty. Následující tabulka vám pomůže určit nejvhodnější polohu pro výstupní zásobník v závislosti na požadavcích na stohování. Poloha Kapacita stohování Maximální délka dokumentu s koncovou zarážkou 1 Až 250 dokumentů 35,6 cm 2 Až 500 dokumentů 35,6 cm 3 Až 500 dokumentů 43,2 cm Umístění výstupního zásobníku Výstupní zásobník lze umístit do tří poloh Nadzvedněte přední část výstupního zásobníku a vytáhněte ji. 2. Nastavte zadní část zásobníku do vyšší (1), nižší (2) nebo přední polohy (3) podle potřeby. A-61555_cz Květen

24 Úprava polohy koncové zarážky Nastavte koncovou zarážku výstupního zásobníku o trochu dál, než je délka nejdelšího podávaného dokumentu. Úprava úhlu výstupního zásobníku Můžete upravit nejen polohu zadní části výstupního zásobníku, ale i polohu přední části zásobníku. Stačí kýváním vyjmout kovovou výškovou podpěru ze spodní strany výstupního zásobníku a zasunout ji do jedné z připravených poloh Zvedněte přední část výstupního zásobníku. 3-8 A-61555_cz Květen 2010

25 2. Kýváním vyjměte kovovou výškovou podpěru ze spodní strany výstupního zásobníku a vložte ji do jedné z drážek na krytu tiskárny. 3. Až přestanete výstupní zásobník v této poloze používat, vraťte kovovou výškovou podpěru do předchozí polohy a uveďte výstupní zásobník do nižší polohy. Výstupní vychylovač Výstupní vychylovač pomáhá se stohováním dokumentů. Při podávání dokumentů s nízkou váhou byste měli výstupní vychylovač vyjmout. Výstupní vychylovač lze snadno vyjmout opatrným vytažením zpřidržujících svorek. Výstupní vychylovač lze umístit do tří poloh. Podáváte-li dokumenty levým okrajem, měl by být výstupní vychylovač umístěn v levé poloze. Podáváte-li dokumenty na střed, měl by být výstupní vychylovač umístěn ve středové poloze. Podáváte-li dokumenty pravým okrajem, měl by být výstupní vychylovač umístěn v pravé poloze. Levá poloha Středová poloha Pravá poloha A-61555_cz Květen

26 POZNÁMKA: Podáváte-li širší nebo těžší dokumenty, můžete použít další výstupní vychylovače. Další výstupní vychylovače (číslo součásti 3E9575) můžete objednat u servisního technika společnosti Kodak na telefonním čísle KODAK3 ( ). Úprava polohy výstupního zásobníku pro dokumenty s délkou 43,2 až 101,6 cm Dokumenty delší než 43,2 cm vyžadují nástavec na dokumenty. Pro skenování dokumentů s délkou 43,2 až 101,6 cm jsou k dispozici tři velikosti nástavců na dokumenty. Další informace naleznete v části Objednání náhradních dílů v kapitole 5 nebo kontaktujte servisního technika společnosti Kodak na telefonním čísle KODAK3 ( ). 1. Vyjměte koncovou zarážku. 2. Vložte konce nástavce na dokumenty do otvorů ve vstupním zásobníku a sklopte nástavec do požadované polohy A-61555_cz Květen 2010

27 Úprava polohy zásobníku pro kratší dokumenty 1. Vyjměte zarážku z výstupního zásobníku. 2. Posouvejte zásobník pro kratší dokumenty po liště výstupního zásobníku a zatlačte ho nahoru do požadované polohy, která vyhovuje délce dokumentů. 3. Nastavte postranní vodítka podle potřeby. Úprava výšky skeneru Se skenerem můžete pracovat vestoje i vsedě, pohodlí lze zajistit zvýšením desky s pracovní plochou přibližně o 25,4 cm od nejnižší polohy. Chcete-li změnit výšku desky s pracovní plochou, zkontrolujte nejprve, zda v blízkosti skeneru nejsou žádné předměty, které by mohly pohybu desky nahoru nebo dolů překážet (například židle nebo stůl). Stisknutím horní části tlačítka na ovládacím panelu můžete desku s pracovní plochou zvednout. Stisknutím dolní části tlačítka na ovládacím panelu můžete desku s pracovní plochou snížit. A-61555_cz Květen

28 Pokud se deska s pracovní plochou nepohne ze své polohy nahoru nebo dolů, zkontrolujte, zda jsou splněny následující podmínky: Přední a zadní přístupová dvířka jsou dostatečně uzavřena. Deska s pracovní plochou není v nejvyšší nebo nejnižší poloze. Skener je zapnutý a není v režimu spořiče energie. Podávání dokumentů pomocí zjišťování podávání více listů Skener má tři čidla pro zjišťování podávání více listů, která lze jednotlivě povolit nebo zakázat. Je-li zjišťování podávání více listů povoleno, nastavte postranní vodítka tak, aby dokumenty úplně zakryly alespoň jedno čidlo. Zakrývá-li dokument čidlo jen částečně, nemusí být zjištění podávání více listů správné. Automatické podávání Chcete-li skenovat stoh dokumentů, postupujte podle pokynů pro velikost, typ, množství atd. v části Příprava dokumentu. Zpracování bude rychlejší, vložíte-li dokumenty do vstupní zdviže na šířku (zaváděcím okrajem je delší strana). DŮLEŽITÉ: Svorky a spony na papír ponechané na dokumentech mohou poškodit skener. Před skenováním zbavte dokumenty všech svorek a spon. 1. Zarovnejte zaváděcí okraje stohovaných dokumentů. 2. Vložte stoh dokumentů do vstupní zdviže lícem nahoru tak, aby stoh zakrýval čidlo přítomnosti papíru. POZNÁMKA: Pro skenery Kodak řady i1800, verze firmwaru 2.1.X (nebo novější): Po zapnutí napájení skeneru řady i1800 a přidání papíru do zásobníku zdviže vystoupá zdviž do pozice připraveno pro podávání. Pokud po tomto vystoupání zdviže potřebujete zdviž posunout dolů, můžete buď stisknout tlačítko Sklopit zdviž (zdviž klesne do pozice 500 listů), nebo stoh papíru lehce posunout mimo dosah čidla přítomnosti papíru, čímž se zdviž vrátí do původní pozice dle nastavení Zdroj papíru (například 250 listů, 500 listů a podobně). V závislosti na konfiguraci používané softwarové aplikace pro snímání se podávání dokumentů zahájí buď automaticky, nebo klepnutím na tlačítko Skenovat na dotykovém displeji A-61555_cz Květen 2010

29 Souvislé podávání Souvislé podávání můžete použít, chcete-li skenovat malé stohy dokumentů (méně než 25) bez zastavování a spouštění relace skenování. Je-li vstupní zdviž v nejvyšší poloze, můžete malé stohy dokumentů souvisle podávat tak, že je při skenování přidáváte na dolní konec stohu. 1. Zarovnejte zaváděcí okraje stohovaných dokumentů. 2. Vložte stoh dokumentů do vstupní zdviže lícem nahoru tak, aby stoh zakrýval čidlo přítomnosti papíru. Během skenování dokumentů můžete neustále přidávat dokumenty na dolní konec stohu. Při přidávání dokumentů zajistěte, aby čidlo přítomnosti papíru zůstalo stále zakryté. Ruční podávání Je-li skener nakonfigurován na ruční podávání, je vstupní zdviž zvednuta do nejvyšší polohy, ve které lze vložit přibližně 25 dokumentů. Vstupní zdviž zůstane v této poloze a umožní tak podávání dokumentů po jednom. Postup při ručním podávání dokumentů: 1. Umístěte dokument, který chcete podat, do vstupní zdviže tak, aby čidlo přítomnosti papíru bylo zakryté. 2. Klepněte na tlačítko Skenovat na dotykovém displeji. POZNÁMKA: K dispozici je také ruční podavač Kodak, který poskytuje větší plochu pro ruční podávání. Další informace naleznete v části Dodatek A, Příslušenství. A-61555_cz Květen

30 Podávání dokumentů, které vyžadují zvláštní zacházení Tlačítko pro uvolnění prostoru umožňuje uživateli ručně nastavit prostor mezi podávací jednotkou a separačním válečkem pro dokumenty, které vyžadují zvláštní zacházení, například dokumenty, které jsou hodně potrhané. Pokud si nejste jisti, zda může poškozený dokument projít skenerem, podejte dokument ručně pomocí tlačítka pro uvolnění prostoru. Při práci s dokumenty, které vyžadují zvláštní zacházení, se doporučuje používat skener v režimu souvislého podávání. 1. Zvedněte vstupní zdviž do nejvyšší polohy. 2. Stisknutí a přidržení tlačítka pro uvolnění prostoru umožní odstranění překážek, a usnadní tak podávání dokumentů. 3. Vložte dokument do vstupní zdviže. Chcete-li skenovat více dokumentů, podávejte je po jednom. 4. Až budou dokumenty podány, uvolněte tlačítko pro uvolnění prostoru. Používání dotykového displeje na ovládacím panelu Dotykový displej na ovládacím panelu umožňuje přístup k mnoha různým funkcím. Pokud jsou za funkcí tři tečky, zobrazí se další obrazovka, na které lze vybírat další možnosti. Další informace a postupy týkající se těchto funkcí naleznete v následujících částech. K procházení dotykovým displejem stačí, abyste na požadovanou funkci klepli prstem. Použití libovolného jiného prostředku než prstu může dotykový displej poškodit a zrušit platnost záruky. POZNÁMKY: Pokud všechny funkce nelze na dotykovém displeji zobrazit najednou, můžete přístup k požadované funkci získat klepnutím na šipku nahoru nebo dolů na pravém okraji obrazovky A-61555_cz Květen 2010

31 Obrazovka Nečinnost: Tato obrazovka se zobrazuje odlišně v závislosti na tom, zda je adresování obrázků povoleno nebo zakázáno nebo zda není k dispozici. Adresování obrázků zakázáno Adresování obrázků povoleno Je-li zobrazena obrazovka Nečinnost, můžete provádět následující akce: Zobrazení protokolu Obsluha Přístup k informacím o skeneru Sklopit zdviž Spuštění skeneru v režimu Pouze sečíst Provedení zkušebního tisku Provedení zkušební opravy Provedení automatického testu Vyčistit dráhu Kromě režimu nečinnosti můžete také nastavit nebo změnit nastavení konfigurace skeneru a povolit nebo zakázat automatické adresování pomocí obrazovky Nastavení. Obrazovka Nastavení dovoluje nastavit nebo změnit následující možnosti: Hlasitost Tóny Jazyk Povolit nebo zakázat adresování obrázků Kalibrace Měrné jednotky odsazení tisku Povolit režim podávání křehkých dokumentů Obrazovka Nastavení Obrazovka Nastavení se zobrazí, klepnete-li na možnost Nastavení na obrazovce Nečinnost. Obrazovka Nastavení umožňuje vybrat nastavení skeneru, která nepotřebujete používat často. A-61555_cz Květen

32 POZNÁMKA: Hodnota zobrazená pod každou možností je aktuální nastavení. Změna hlasitosti zvukového signálu Obrazovka Hlasitost dovoluje upravit hlasitost zvukového signálu v rozsahu od hodnoty Velmi vysoká (nejhlasitější) do hodnoty Nízká (nejtišší) nebo do hodnoty Vypnutá (bez zvuku). Výchozí hodnotou je Nízká. 1. Klepněte na možnost Hlasitost na obrazovce Nastavení. Zobrazí se obrazovka Hlasitost. 2. Vyberte požadovanou hodnotu hlasitosti. Při každém výběru zazní tón. 3. Klepnutím na tlačítko Zavřít se vraťte na obrazovku Nastavení A-61555_cz Květen 2010

33 Výběr tónu Můžete vybrat tón, který má skener vydat, když nastane určitý stav skeneru, například uvíznutý dokument nebo podání více listů apod. 1. Klepněte na možnost Výběr tónů. Zobrazí se obrazovka Tóny. 2. Vyberte událost (například upozornění, uvíznutí apod.), pro kterou chcete tón nastavit. Až vyberete událost, zobrazí se další obrazovka s mnoha různými zvuky, ze kterých můžete vybírat. 3. Vyberte typ zvuku, který chcete slyšet. Při každém výběru zazní tón. 4. Vraťte se na obrazovku Tóny a nastavte tóny pro jiné události opakováním kroků 2 a Klepnutím na tlačítko Zavřít se vraťte na obrazovku Nastavení. A-61555_cz Květen

34 Výběr jazyka Skenery Kodak řady i1800 podporují několik jazyků. Vyberte jazyk, ve kterém mají být zobrazeny informace na dotykovém displeji. 1. Klepněte na možnost Jazyk. Zobrazí se obrazovka Jazyk. 2. Klepněte na požadovaný jazyk. Obrazovka bude automaticky aktualizována ve vybraném jazyce. Není-li požadovaný jazyk zobrazen na obrazovce, zobrazte jej pomocí šipky nahoru nebo dolů. Pokud jste toto nastavení změnili, budete vyzváni k vypnutí aopětovnému zapnutí skeneru. 3. Klepnutím na tlačítko Zavřít se vraťte na obrazovku Nastavení A-61555_cz Květen 2010

35 Povolit nebo zakázat adresování obrázků Adresa obrázku je jednoznačný identifikátor přiřazený ke každému jednotlivému dokumentu. Může obsahovat až 30 znaků (maximálně 27 znaků a 3 oddělovače). Šablona adresy obrázku je vytvořena pomocí datového zdroje TWAIN nebo ovladače ISIS. Další informace o adresování obrázků naleznete v nápovědě online nebo v souboru PDF Příručka pro nastavení skenování, který je uložen na instalačním disku CD. Adresování obrázků můžete povolit nebo zakázat na dotykovém displeji. DŮLEŽITÉ: Pokud jste toto nastavení změnili, měli byste skener vypnout a znovu zapnout. 1. Na obrazovce Nečinnost klepněte na možnost Nastavení. Zobrazí se obrazovka Nastavení. 2. Klepněte na možnost Adresa obrázku. Zobrazí se následující obrazovka. A-61555_cz Květen

36 Změníte-li stav adresy obrázku, zobrazí se následující zpráva. 3. Klepněte na tlačítko Ano, chcete-li změnit stav adresy obrázku a restartovat systém, jinak klepněte na tlačítko Zavřít. 4. Restartujte skener. POZNÁMKA: Zakážete-li adresování obrázků, zakážete také čtecí programy oprav a dávkové zpracování. Funkce přepnutí opravy bude stále k dispozici. Kalibrace skeneru Skenery Kodak řady i1800 dovolují provádět kalibraci obrazu (černobílý, barevný a ve stupních šedi) a kalibraci UDDS (zjištění podání více listů). Kalibrace optimalizuje skener a umožňuje dosáhnout nejlepší kvality obrázků a nejvyššího výkonu podávání. Skener je správně kalibrovaný již při zakoupení, proto není častá kalibrace potřebná a ani se nedoporučuje. Kalibraci skeneru provádějte pouze tehdy, pokud jste k tomu vyzváni. Před kalibrací skeneru je nutné skener vyčistit (prostudujte postupy v kapitole 5 v části Údržba). Nevyčistíte-li skener před kalibrací, můžete mít problémy s kvalitou obrázků. (použijte kalibrační papír dodaný se skenerem), Zkontrolujte, zda je používaný kalibrační papír vhodný a čistý. Další kalibrační papíry si můžete objednat. Informace o objednávání naleznete v kapitole 5 v části Zásoby, spotřební materiál a příslušenství. Kalibrace obrazu DŮLEŽITÉ: Je-li nainstalováno příslušenství pro bílé pozadí, musí být nahrazeno černými proužky pozadí a skener musíte před kalibrací restartovat. 1. Klepněte na tlačítko Kalibrovat. Zobrazí se obrazovka Kalibrace A-61555_cz Květen 2010

37 2. Klepněte na možnost Kalibrace obrazu. Zobrazí se obrazovka Kalibrace obrazu. 3. Vložte kalibrační papír do vstupní zdviže. 4. Klepněte na tlačítko OK. Zobrazí se výsledky kalibrace. 5. Po dokončení kalibrace se znovu zobrazí obrazovka Nečinnost. A-61555_cz Květen
