KATALOGOVÝ LIST AXIÁLNÍ PŘETLAKOVÉ VENTILÁTORY APW PRO PODÉLNÉ VĚTRÁNÍ TUNELŮ

Transkript

1 KATALOGOVÝ LIST AXIÁLNÍ PŘETLAKOVÉ VENTILÁTORY APW PRO PODÉLNÉ VĚTRÁNÍ TUNELŮ KM Vydání: 12/10 Strana: 1 Stran: 19 Axiální přetlakové ventilátory APW pro podélné větrání tunelů (dále jen ventilátory) jsou určeny pro větrání silničních a železničních tunelů, pro které byly vzduchotechnicky navrženy. Použití v ostatních provozech je možné při splnění prostředí a vhodnosti parametrů. Toto použití je nutné předem projednat s výrobcem ventilátoru. Názvosloví 1. Oběžné kolo 5. Ochranná mříž 2. Rozváděcí skříň 6. Bezpečnostní lana 3. Tlumič hluku s rozváděcími lopatkami 7. Tlumiče vibrací 4. Tlumič hluku 8. Závěsný rám Obr. 1 Hlavní části ventilátorů (kreslen jednosměrný ventilátor) ZVVZ MACHINERY, a.s. Tel: Sažinova 888 Fax: MILEVSKO zvvz@zvvz.cz

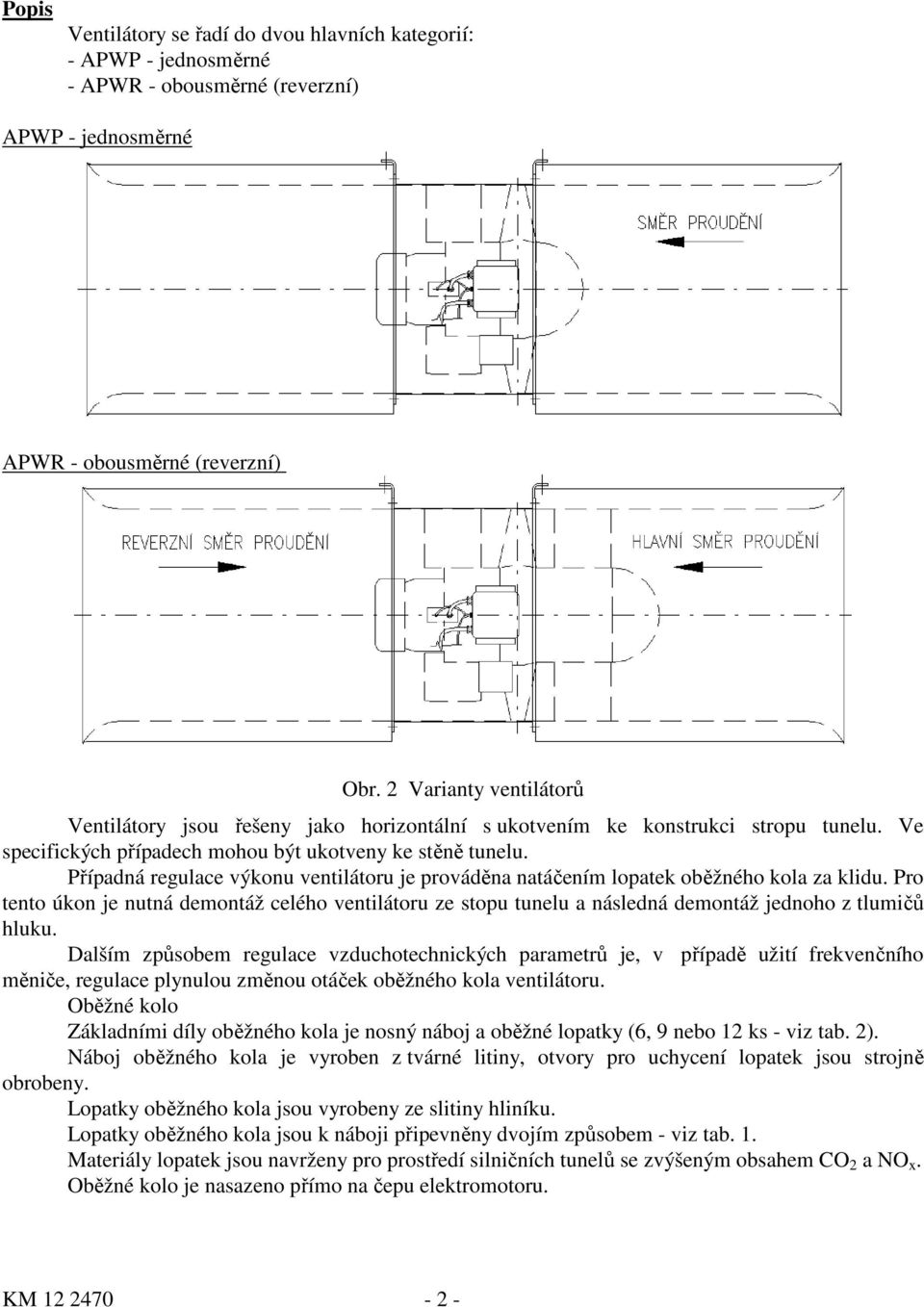

2 Popis Ventilátory se řadí do dvou hlavních kategorií: - APWP - jednosměrné - APWR - obousměrné (reverzní) APWP - jednosměrné APWR - obousměrné (reverzní) Obr. 2 Varianty ventilátorů Ventilátory jsou řešeny jako horizontální s ukotvením ke konstrukci stropu tunelu. Ve specifických případech mohou být ukotveny ke stěně tunelu. Případná regulace výkonu ventilátoru je prováděna natáčením lopatek oběžného kola za klidu. Pro tento úkon je nutná demontáž celého ventilátoru ze stopu tunelu a následná demontáž jednoho z tlumičů hluku. Dalším způsobem regulace vzduchotechnických parametrů je, v případě užití frekvenčního měniče, regulace plynulou změnou otáček oběžného kola ventilátoru. Oběžné kolo Základními díly oběžného kola je nosný náboj a oběžné lopatky (6, 9 nebo 12 ks - viz tab. 2). Náboj oběžného kola je vyroben z tvárné litiny, otvory pro uchycení lopatek jsou strojně obrobeny. Lopatky oběžného kola jsou vyrobeny ze slitiny hliníku. Lopatky oběžného kola jsou k náboji připevněny dvojím způsobem - viz tab. 1. Materiály lopatek jsou navrženy pro prostředí silničních tunelů se zvýšeným obsahem CO 2 a NO x. Oběžné kolo je nasazeno přímo na čepu elektromotoru. KM

3 Skříň ventilátoru Skříň ventilátoru je vyrobena z konstrukční uhlíkové oceli jako svařenec. Součástí skříně jsou přivařené patky sloužící pro ukotvení ventilátoru k závěsnému rámu nebo přímo ke stropu tunelu. Skříň je standardně žárově zinkována, dle požadavku zákazníka v objednávce lze skříň vyrobit z nerezavějící oceli. Elektromotor Podle požadavků zákazníka jsou elektromotory vyrobeny tak, aby byly schopny pracovat v případě požáru po dobu požadovanou bezpečnostními předpisy provozovatele. Elektromotor je pevně přišroubován pomocí vlastní příruby k jádru skříně ventilátoru - toto konstrukční provedení uchycení elektromotoru dovoluje k těmto ventilátorům používat elektromotory od různých dodavatelů stejné konstrukční řady: ABB, Loher, Siemens. Krytí elektromotorů je standardně IP55, na vyžádání IP65. Součástí elektromotoru je separátní svorkovnice, standardně je umístěna na vnějším plášti skříně ventilátoru (elektromotor může být dodán bez svorkovnice - v tomto případě je pak nutné uvést požadovanou délku kabelů od pláště skříně ventilátoru). Ložiska a vinutí elektromotorů mohou být kontrolována termistory - v případě požáru je nutné tyto termistory deaktivovat. Tlumiče hluku Standardní délky tlumičů jsou násobky jmenovitého průměru ventilátoru 1xD; 1,6xD nebo 2xD (dle potřeby je možno vyrobit tlumiče jiné délky v rozmezí 1xD až 2xD). Uspořádání hlavních dílů tlumičů se liší pro malé velikosti od D = 500 do D = 630, větší velikosti mají pak rozdílné uspořádaní - viz. obr. 8 a 9. Tlumiče jsou přišroubovány na obě strany skříně ventilátoru. Při určité délce tlumičů - dle tab jsou tlumiče vybaveny pomocným zavěšením v místě hrdla. Vnitřní plášť tlumičů je standardně vyroben z děrovaného pozinkovaného plechu, dle požadavku zákazníka v objednávce je možno dodat tlumič s děrovaným plechem z nerezavějící oceli. Vnější plášť tlumičů je standardně vyroben z pozinkovaného plechu. Prostor mezi děrovaným plechem a pláštěm je vyplněn hlukovou izolací z minerálních vláken, mezi děrovaným plechem a izolací je přilepena tenká textilie ze skelných vláken. Součástí tlumičů jsou aerodynamická hrdla. Podle požadavku zákazníka v objednávce je možno vyrobit celý tlumič z nerezavějící oceli. Ochranné mříže Ochranné mříže jsou pevně připevněny ve vstupní části tlumiče k vstupnímu hrdlu. Použití ochranných mříží snižuje tah a významně zvyšuje hodnoty hladin akustického výkonu - při jejich případném použití je zapotřebí kontaktovat výrobce ventilátorů. Výrobce standardně nedodává tyto ventilátory s ochrannými mřížemi. Bezpečnostní lana Při náhodném uvolnění kotevních šroubů zabrání bezpečnostní lana pádu ventilátoru na vozovku. Výrobce standardně dodává tyto ventilátory s bezpečnostními lany. Pružné uložení Podle požadavku zákazníka muže být uložení ventilátorů řešeno jako pružné dle obr. 3, namísto standardně používaného pevného uložení. V případě použití pružného uložení v kombinaci s regulací plynulou změnou otáček je nutno konzultovat tuto skutečnost s výrobcem ventilátorů - soustavu je zapotřebí naladit s dostatečným frekvenčním odstupem od vlastních rezonančních frekvencí stroje KM

4 Závěsná kotevní konstrukce Závěsná kotevní konstrukce není standardně součástí ventilátoru. Za základní tvar je považován rám dle obr. 4. Tvar a rozměry jsou přizpůsobovány požadavkům zákazníka (tunelový profil, průjezdová výška, atd.) - příkladně jako na obr. 5. Součástí kotevní konstrukce jsou kotvící hmoždinky. Závěsná kotevní konstrukce je standardně žárově zinkována, podle požadavku zákazníka v objednávce lze tuto konstrukci vyrobit z nerezavějící oceli. Tab. 1 ZPŮSOB UCHYCENÍ LOPATEK OBĚŽNÉHO KOLA Velikost ventilátoru D Aerodynamické schéma PAV1 RAV045 RAV Způsob uchycení lopatky oběžného kola Uchycení lopatky přes podložku a jedním centrálním šroubem Uchycení lopatky přes přírubu a čtyřmi šrouby Obr. 3 Pružné uložení KM

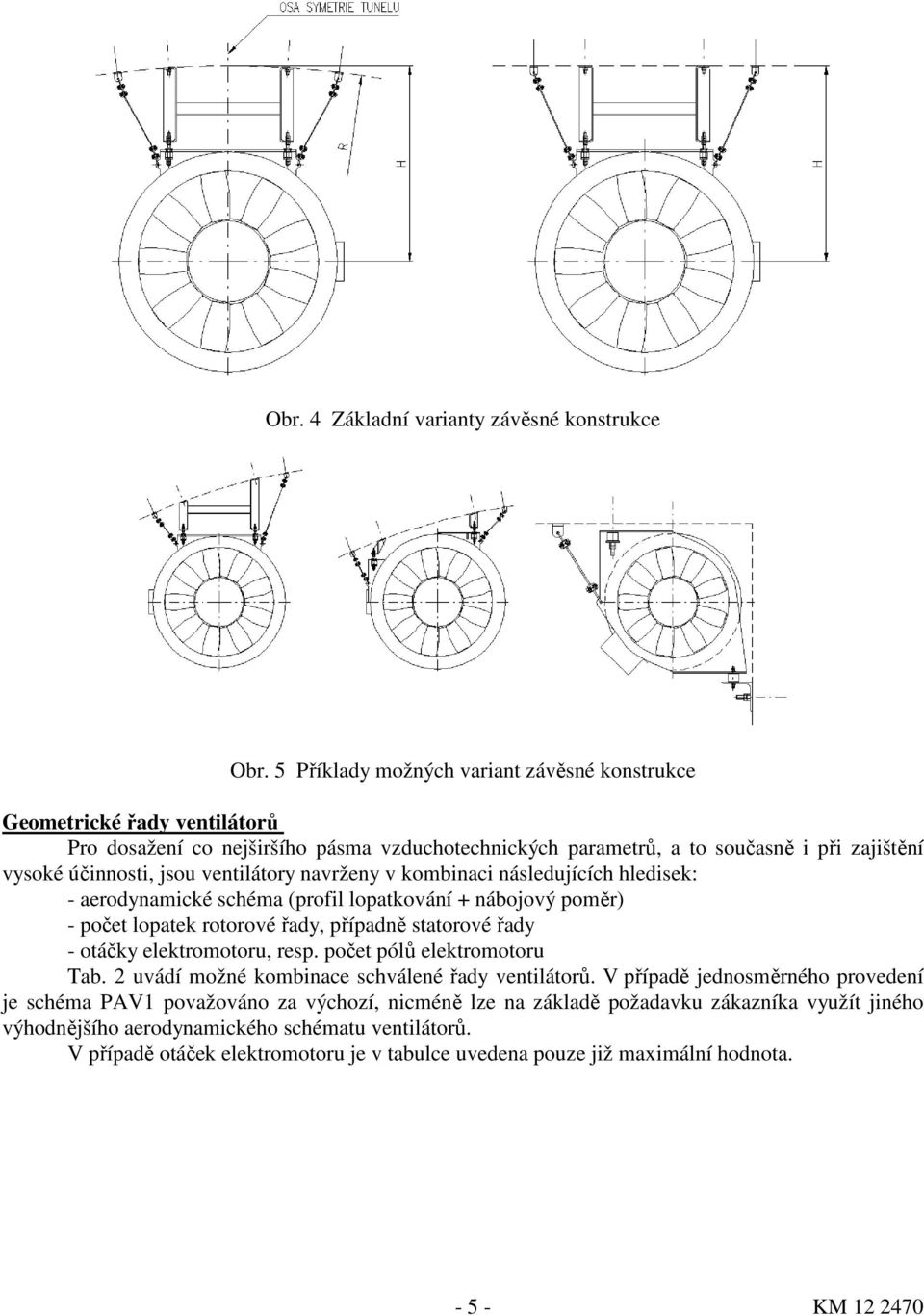

5 Obr. 4 Základní varianty závěsné konstrukce Obr. 5 Příklady možných variant závěsné konstrukce Geometrické řady ventilátorů Pro dosažení co nejširšího pásma vzduchotechnických parametrů, a to současně i při zajištění vysoké účinnosti, jsou ventilátory navrženy v kombinaci následujících hledisek: - aerodynamické schéma (profil lopatkování + nábojový poměr) - počet lopatek rotorové řady, případně statorové řady - otáčky elektromotoru, resp. počet pólů elektromotoru Tab. 2 uvádí možné kombinace schválené řady ventilátorů. V případě jednosměrného provedení je schéma PAV1 považováno za výchozí, nicméně lze na základě požadavku zákazníka využít jiného výhodnějšího aerodynamického schématu ventilátorů. V případě otáček elektromotoru je v tabulce uvedena pouze již maximální hodnota KM

6 Tab. 2 GEOMETRICKÉ ŘADY VENTILÁTORŮ Typ ventilátoru APWP APWR Maximální otáčky Aerodynamické schéma PAV1 RAV045 RAV056 oběžného kola Počet lopatek oběžného kola [min -1 ] Velikost ventilátoru 500 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * 989 Pracovní podmínky Ventilátory jsou určeny pro dopravu vzdušin bez abrazivních příměsí při teplotě okolí od -20 C do +40 C a relativní vlhkosti vzduchu do 95 %. Ventilátory mohou být umístěny jen v prostředí bez nebezpečí výbuchu. Certifikát teplotní odolnosti Bezpečnostní podmínky pro provoz silničních nebo železničních tunelů dle vydané evropské direktivy 2004/54/EC ukládá výrobci ventilátorů zajistit provozuschopnost ventilátoru při zvýšeném teplotním zatížení, vyvolaným požárem v tunelu. Současně se ukládá povinnost výrobci tuto schopnost ventilátoru doložit certifikátem teplotní odolnosti. Teplotní odolnost ventilátorů byla odzkoušena dle ČSN EN autorizovanou zkušební laboratoří Pavus, a.s. a byl jim udělen příslušný certifikát pro teplotní odolnost F400. Při použití konstrukčního řešení ventilátoru certifikované teplotní odolnosti F400 a současného použití poháněcího elektromotoru spadající do nižší kategorie teplotní odolnosti než-li je kategorie F400 lze toto soustrojí ventilátoru označit a dodávat pro kategorii teplotní odolnosti odpovídající poháněcímu elektromotoru. Ventilátory lze na základě předchozího dodávat s jednou z následujících podmínek teplotní odolnosti dle klasifikace v tab. 3. Tab. 3 KATEGORIE TEPLOTNÍ ODOLNOSTI Třída teplotní odolnosti Teplota [ o C] Funkční doba [min] F 300 dle ČSN EN Minimálně 60 F 400 dle ČSN EN Minimálně o C/120 min 250 Minimálně 120 KM

7 Označování Příklad označení jednosměrného axiálního přetlakového ventilátoru APWP velikosti 800: - s aerodynamickým schématem PAV1 - se jmenovitými otáčkami 2900 min -1 - s délkou tlumičů hluku rovnající se 1,6 násobku velikosti ventilátoru - s teplotní třídou odolnosti F 400 dle ČSN EN vyroben z nerezavějící oceli - s pevným uložením - bez ochranných mříží Ventilátor APWP PAV P / 1,6D KM Název Typ Velikost Aerodynamické schéma Počet lopatek Úhel nastavení Počet pólů elektromotoru (otáčky) Délka tlumiče Číslo podkladu Teplotní odolnost (tab. 4) Povrchová ochrana (tab. 5) Uložení (tab.6) Ochranné mříže (tab. 7) Příklad označení obousměrného axiálního přetlakového ventilátoru APWR velikosti 1400: - s aerodynamickým schématem RAV045 - se jmenovitými otáčkami 1475 min -1 - s délkou tlumičů hluku rovnající se 1 násobku velikosti ventilátoru - s teplotní odolností splňující požadavek na provoz ventilátoru při 250 o C po dobu 120 minut - vyroben z konstrukční uhlíkové oceli s povrchovou ochrannou - s pružným uložením - s ochrannými mřížemi Ventilátor APWR RAV P / 1D KM Název Typ Velikost Aerodynamické schéma Počet lopatek Úhel nastavení Počet pólů elektromotoru (otáčky) Délka tlumiče Číslo podkladu Teplotní odolnost (tab. 4) Povrchová ochrana (tab. 5) Uložení (tab.6) Ochranné mříže (tab. 7) KM

8 Tab. 4 TEPLOTNÍ ODOLNOST První doplňková číslice.1xxx.2xxx.3xxx Třída teplotní odolnosti F 300 (300 o C/60 min) F 400 (400 o C/120 min) 250 o C/120 min Tab. 5 POVRCHOVÁ OCHRANA Druhá doplňková číslice Povrchová úprava.x1xx Galvanické pozinkování 120µm.x2xx Galvanické pozinkování 120µm + epoxidový nátěr.x3xx Nátěr dle specifikace zákazníka.x4xx Antikorové provedení Třetí doplňková číslice.xx0x.xx1x Tab. 6 ZPŮSOB ULOŽENÍ Uložení Pevné Pružné - silentbloky (neodolá teplotě) Tab. 7 OCHRANNÉ MŘÍŽE Čtvrtá doplňková číslice.xxx0.xxx1 Ochranné mříže Bez ochranných mříží S ochrannými mřížemi Technické náležitosti poptávky Technické náležitosti poptávky pro ventilátor: a) v případě, že ventilátorové parametry vyhovují přímo některému z uvedených ventilátorů v kapitole 3: - název a velikost + další jednoznačná označení dle předchozích příkladů - počet kusů - požadovaný tah ventilátoru T (N) - teplota prostředí, případně měrná hmotnost dopravované vzdušiny - požadavek na hluk - případně další jiné požadavky b) v případě, že zákazník nemá jasnou představu o velikosti ventilátoru a případně požaduje několik alternativních řešení: - předpokládaná velikost ventilátoru - počet kusů - požadovaný tah ventilátoru T (N) - teplota prostředí, případně měrná hmotnost dopravované vzdušiny - požadavek na teplotní odolnost - požadavek na hluk - způsob povrchové ochrany - způsob uložení - použití ochranných mříží KM

9 Technické náležitosti poptávky pro elektromotor ventilátoru: - způsob provozu resp. rozběhu (napřímo D; napřímo Y/D; frekvenční měnič; soft starter) - umístění svorkovnice (standardně na plášti ventilátoru) - požadavek na přítomnost termistorů vinutí (souvisí s požadavky na kontrolu provozu ventilátoru) - požadavek na přítomnost teploměrů ložisek (souvisí s požadavky na kontrolu provozu ventilátoru) Technické náležitosti poptávky pro kotvení ventilátoru: - počet kusů - v případě zavěšení ventilátoru dle základního provedení (viz. obr. 5) uvést přesnou specifikaci vzdálenosti osy ventilátoru od stropu - v případě zavěšení ventilátoru odlišného od základního provedení (viz. obr. 5) poskytnout výkresovou dokumentaci řezu tunelu v místě umístění ventilátorů se zakreslením průjezdového profilu - požadovaná jakost materiálu rámu a způsob povrchové ochrany - požadavek na způsob kotvení rámu ke konstrukci tunelu (volba vhodné kotvy) Technické náležitosti poptávky pro požadavky kontroly provozu ventilátoru: - vyspecifikovat požadovanou metodu kontroly chodu ventilátoru a případně její rozsah (počet čidel a jejich umístění) Technické náležitosti objednávky Při objednání ventilátoru určitého provedení a velikosti se v objednávce uvede úplné označení ventilátoru a výkonové hodnoty, potřebné pro vyplnění údajového štítku. Štítky Na každém vyrobeném ventilátoru je umístěn vyplněný údajový štítek (obr. 6), štítek shody CE dle normy ČSN EN (obr. 7) a směrový štítek udávající směr otáčení oběžného kola pro hlavní směr proudění vzdušiny. Obr. 6 Údajový štítek Obr. 7 Štítek shody CE dle normy ČSN EN KM

10 Vzduchotechnické a akustické parametry Vzduchotechnické a akustické parametry jednosměrných ventilátorů APWP. V případě jednosměrného provedení je aerodynamické schéma PAV1 považováno z pohledu vzduchotechnických parametrů za výchozí, nicméně lze na základě požadavku zákazníka využít jiného výhodnějšího aerodynamického schématu ventilátorů. Stejným způsobem je přistoupeno i k akustickým parametrům. Veškeré požadavky na tento typ ventilátoru budou výrobcem poskytnuty na vyžádání. Vzduchotechnické a akustické parametry reverzních ventilátorů APWR. V následujících grafech a tabulkách je uveden výběr několika možných variant reverzních ventilátorů a lze je považovat za orientační. Také zde platí, že lze docílit vzduchotechnických parametrů ventilátoru na základě požadavku zákazníka - změnou počtu oběžných lopatek, změnou nastavení úhlu lopatek daného aerodynamického schématu. Stejným způsobem je nutné uvažovat i s akustickými parametry. Vzduchotechnické parametry ventilátorů APWR Diagram Výkonová oblast ventilátorů APWR Tah [N] Příkon elektromotoru [kw] KM

11 Diagram 2 Tah [N] Výkonová oblast ventilátorů APWR Příkon elektromotoru [kw] Tab. 8 PARAMETRY VYBRANÝCH VENTILÁTORŮ APWR Ventilátor APWR Tah ventilátoru T [N] Velikost Označení Tlumič 1D Tlumič 1,6D Tlumič 2D Hlavní Reverzní Hlavní Reverzní Hlavní Reverzní 500 RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P Pokračuje KM

12 Pokračování tab. 8 Ventilátor APWR Tah ventilátoru T [N] Velikost Označení Tlumič 1D Tlumič 1,6D Tlumič 2D Hlavní Reverzní Hlavní Reverzní Hlavní Reverzní 900 RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P RAV P Pokračuje KM

13 Pokračování tab. 8 Ventilátor APWR Příkon elektromotoru P k [kw] Elektromotor Velikost Označení Tlumič 1D Tlumič 2D Rám Výkon Výrobce P [kw] Hlavní Reverzní Hlavní Reverzní Siemens ABB Loher WEG 500 RAV P 2,8 2,8 2,8 2, ,0 * * * * RAV P 3,8 3,9 3,9 4, ,0 * * * * RAV P 5,2 5,3 5,3 5, ,5 * * * * RAV P 6,9 7,2 7,0 7, ,5 * * * * 560 RAV P 7,1 7,4 7,3 7, ,5 * * * * RAV P 10,4 10,6 10,5 10, ,0 * * * * RAV P 13,7 13,9 13,5 13, ,0 * * * * RAV P 17,6 17,8 17,8 18, ,5 * * * * 630 RAV P 10,4 10,7 10,6 11, ,0 * * * * RAV P 14,5 15,0 14,7 15, ,0 * * * * RAV P 18,1 16,9 18,3 17, ,5 * * * * RAV P 20,5 19,6 19,7 19, ,0 * * 710 RAV P 17,5 18,1 17,6 18, ,5 * * * * RAV P 20,4 21,3 20,6 21, ,0 * * * * RAV P 28,4 29,0 28,5 29, ,0 * * RAV P 36,5 35,6 36,7 36, ,0 * * 800 RAV P 21,3 21,5 21,7 21, ,0 * * * * RAV P 29,3 29,6 29,5 30, ,0 * * * * RAV P 34,4 35,6 34,9 37, ,0 * * * * RAV P 42,3 43,8 42,8 44, ,0 * * 900 RAV P 10,5 10,3 10,5 10, ,0 * * * * RAV P 14,4 14,4 14,4 14, ,0 * * * * RAV P 18,2 17,7 17,0 16, ,5 * * * * RAV P 21,4 21,5 22,0 22, ,0 * * * * RAV P 27,7 28,0 28,1 28, ,0 * * * * 1000 RAV P 18,1 18,4 18,3 18, ,5 * * * * RAV P 21,1 21,0 21,8 21, ,0 * * * * RAV P 28,9 28,5 28,8 28, ,0 * * * * RAV P 35,0 35,3 35,2 35, ,0 * * * * RAV P 44,7 44,9 44,6 44, ,0 * * * * 1120 RAV P 21,8 22,1 21,9 22, ,0 * * * * RAV P 29,3 28,6 29,4 28, ,0 * * * * RAV P 35,6 34,5 35,9 34, ,0 * * * * RAV P 42,9 42,5 43,0 42, ,0 * * * * RAV P 54,1 54,5 52,5 53, ,0 * * * * 1250 RAV P 29,9 30,0 29,8 30, ,0 * * * * RAV P 35,2 35,4 35,4 35, ,0 * * * * RAV P 44,9 44,1 45,2 44, ,0 * * * * RAV P 54,1 52,7 54,2 53, ,0 ** * RAV P 74,6 74,8 74,9 75, ,0 * * * * RAV P 87,8 88,1 88,1 88, ,0 * * * * 1400 RAV P 54,1 54,3 54,8 55, ,0 * * * * RAV P 70,4 70,2 70,7 70, ,0 * * * * RAV P 89,0 87,2 89,7 87, ,0 * * * * RAV P 109,0 109,0 109,0 110, ,0 * * * * RAV P 125,0 126,0 126,0 127, ,0 * * * * Pokračuje KM

14 Pokračování tab. 8 Ventilátor APWR Příkon elektromotoru P k [kw] Elektromotor Velikost Označení Tlumič 1D Tlumič 2D Rám Výkon Výrobce P [kw] Hlavní Reverzní Hlavní Reverzní Siemens ABB Loher WEG 1500 RAV P 52,8 52,0 52,8 52, ,0 * * * * RAV P 72,8 73,2 73,3 73, ,0 * * * * RAV P 84,8 85,3 85,6 86, ,0 * * * * 1600 RAV P 52,7 51,5 53,0 51, ,0 * * * * RAV P 72,9 71,8 72,9 72, ,0 * * * * RAV P 88,5 88,8 88,4 88, ,0 * * * * RAV P 104,0 104,0 104,0 105, ,0 * * * * RAV P 123,0 124,0 124,0 126, ,0 * * * * Poznámky k tab. 8 a diagramům 1 a 2: Hodnoty tahu jsou vztaženy pro měrnou hmotnost vzdušiny ρ = 1,2 kg.m -3. V případě jiné požadované hodnoty měrné hmotnosti je nutné provést přepočet hodnot vzduchotechnických parametrů. V takových případech je nutné kontaktovat výrobce. * lze použít elektromotor daného výrobce se standardním rozměrem příruby. ** nutno objednat nestandardní rozměr připojovací příruby elektromotoru, zpravidla menší než je standardní. Výkonová oblast znázorněná v diagramech 1 a 2 platí pro hlavní směr proudění s tlumičem 1,6D. Vliv změny měrné hmotnosti na hodnotu požadovaného příkonu: Každý z uvedených elektromotorů v tab. 8 může být trvale používán při vyšších hodnotách požadovaného výkonu pro případ provozu při nižší teplotě dopravované vzdušiny. Procentuelní nárůst je uveden v tab. 9. Tab. 9 Teplota [ o C] Příkon ventilátoru [%] Reverzibilita ventilátorů APWR Reverzní chod těchto ventilátorů je zajišťován změnou smyslu otáčení (změnou polarity) elektromotoru. Hodnoty tahu uvedené v tab. 8 splňují 100% reverzibilitu ventilátorů. Hodnoty průtoku a tahu uvedené v tab. 8 platí pro hlavní směr proudění vzduchu, tj. elektromotor je ve směru proudění za oběžným kolem (viz. obr. 2). Akustické parametry ventilátorů APWR Hladiny akustického tlaku L pa a akustického výkonu L WA byly měřeny a zde jsou uváděny v tabulkách parametrů dle normy ČSN ISO Hladiny akustického tlaku L pa byly měřeny ve vzdálenosti 10 m v úhlu 45 od svislé osy ventilátoru. Akustické údaje jsou hodnoty změřené v uspořádání tlumič - ventilátor - tlumič bez ochranných mříží. Uvedené hodnoty hladin akustického výkonu a akustického tlaku jsou naměřené hladiny na straně výtlaku při proudění v hlavním směru. Hladiny akustického výkonu a akustického tlaku na straně sání ventilátoru jsou přibližně o 3 db nižší. Hladiny akustického výkonu a hladiny akustického tlaku v reverzním směru u ventilátorů APWR jsou oproti hladinám v hlavním směru o 1-1,5dB vyšší. Hladiny akustického výkonu a akustického tlaku v oktávových pásmech jsou pak k dispozici u výrobce. KM

15 Tab. 10 AKUSTICKÉ PARAMETRY VYBRANÝCH VENTILÁTORŮ APWR Ventilátor APWR Hladina akustického tlaku Hladina akustického výkonu L pa [db] L WA [db] Velikost Označení Tlumič 1D Tlumič 1,6D Tlumič 2D Tlumič 2D 500 RAV P 61,0 59,5 57,5 85,5 RAV P 63,0 61,5 59,5 87,5 RAV P 65,0 63,5 61,5 89,5 RAV P 66,0 64,5 62,5 90,5 560 RAV P 67,5 66,0 64,0 92,0 RAV P 69,0 67,5 65,5 93,5 RAV P 71,0 69,5 67,5 95,5 RAV P 72,5 71,0 69,0 97,0 630 RAV P 70,0 68,5 66,5 94,5 RAV P 72,0 70,5 68,5 96,5 RAV P 72,5 71,0 69,0 97,0 RAV P 73,5 72,0 70,0 98,0 710 RAV P 71,0 69,5 67,5 95,5 RAV P 71,5 70,0 68,0 96,0 RAV P 72,0 70,5 68,5 96,5 RAV P 73,5 72,0 70,0 98,0 800 RAV P 75,0 73,5 71,5 99,5 RAV P 75,5 74,0 72,0 100,0 RAV P 76,0 74,5 72,5 100,5 RAV P 76,5 75,0 73,0 101,0 900 RAV P 64,0 62,5 60,5 88,5 RAV P 66,5 65,0 63,0 90,0 RAV P 67,0 65,5 63,5 90,5 RAV P 68,5 67,0 65,0 93,0 RAV P 70,5 69,0 67,0 95, RAV P 68,0 66,5 64,5 92,5 RAV P 69,0 67,5 65,5 93,5 RAV P 71,5 69,0 67,0 95,0 RAV P 73,5 72,0 70,0 98,0 RAV P 74,5 73,0 71,0 99, RAV P 68,5 67,0 65,0 93,0 RAV P 70,5 69,0 67,0 95,0 RAV P 72,5 71,0 69,0 97,0 RAV P 73,5 72,0 70,0 98,0 RAV P 75,5 74,0 72,0 100, RAV P 70,5 69,0 67,0 95,0 RAV P 71,5 70,0 68,0 96,0 RAV P 73,0 71,5 69,5 97,5 RAV P 74,5 73,0 71,0 99,0 RAV P 76,0 74,5 72,5 100,5 RAV P 77,5 76,0 74,0 102, RAV P 74,0 72,5 70,5 98,5 RAV P 76,0 74,5 72,5 100,5 RAV P 78,0 76,5 74,5 102,5 RAV P 79,0 77,5 75,5 103,5 RAV P 80,5 79,0 77,0 105,0 Pokračuje KM

16 Pokračování tab. 10 Ventilátor APWR Hladina akustického tlaku Hladina akustického výkonu L pa [db] L WA [db] Velikost Označení Tlumič 1D Tlumič 1,6D Tlumič 2D Tlumič 2D 1500 RAV P 72,0 70,5 68,5 96,5 RAV P 74,5 73,0 71,0 99,0 RAV P 77,0 75,5 73,5 101, RAV P 72,5 71,0 69,0 97,0 RAV P 75,0 73,5 71,5 99,5 RAV P 76,0 74,5 72,5 100,5 RAV P 77,5 76,0 74,0 102,0 RAV P 79,0 77,5 75,5 103,5 Hlavní rozměry Rozměry ventilátorů jsou uvedeny na obr. 8 a 9 a v tab. 11, délky tlumičů v tab. 12. Obr. 8 Hlavní rozměry ventilátorů APWP a APWR velikostí 500 až 600 KM

17 Obr. 9 Hlavní rozměry ventilátorů APWP a APWR velikostí 710 až 1600 Tab. 11 HLAVNÍ ROZMĚRY VENTILÁTORŮ APWP A APWR Velikost Aerodynamické L A B C F NxG R S T V W ventilátoru schéma Tlumič Tlumič Tlumič D 1D 1,6D 2D 500 PAV xM RAV PAV RAV PAV xM RAV PAV RAV * RAV PAV RAV * RAV PAV xM RAV * RAV Pokračuje KM

18 Pokračování tab. 11 Velikost Aerodynamické L A B C F NxG R S T V W ventilátoru schéma Tlumič Tlumič Tlumič D 1D 1,6D 2D 1000 PAV xM RAV * RAV PAV xM RAV * RAV PAV RAV * RAV PAV xM RAV * RAV PAV xM RAV * RAV PAV xM RAV * RAV Tab. 12 DÉLKY TLUMIČŮ Velikost Délka tlumiče E / Vzdálenost pomocného zavěšení U ventilátoru D 1D 1,6D 2D /** 750/** 950/** /** 800/** 1050/** /** 950/** 1200/ /** 1120/** 1400/ /** 1250/** 1600/ /** 1400/** 1800/ /** 1600/ / /** 1790/ / /** 2000/ / /** 2240/ / /** 2400/ / /** 2500/ /3200 Poznámky k tab. 11 a 12: * v případě, že bude zavěšení ventilátoru přímo ke konstrukci stropu a současně bude užito pomocného zavěšení tlumiče hluku, bude se hodnota R (vzdálenost patky skříně od osy ventilátoru) rovnat hodnotě V (vzdálenost patky pomocného závěsu tlumiče hluku) ** tlumič je připevněn ke skříni ventilátoru pouze letmo přes přírubu, není použito pomocného závěsu Hmotnost V tab. 13 jsou uvedeny hodnoty hmotností pro varianty lopatkování s maximálním počtem rotorových lopatek. Pro konečné stanovení hmotnosti kompletního ventilátoru nutno kontaktovat výrobce. K ventilátoru bude připočtena hmotnost příslušného elektromotoru, kotevní konstrukce a případně dalšího požadovaného příslušenství. KM
