1 Aku šroubovák PROSKIT PT-1136F Uživatelský manuál

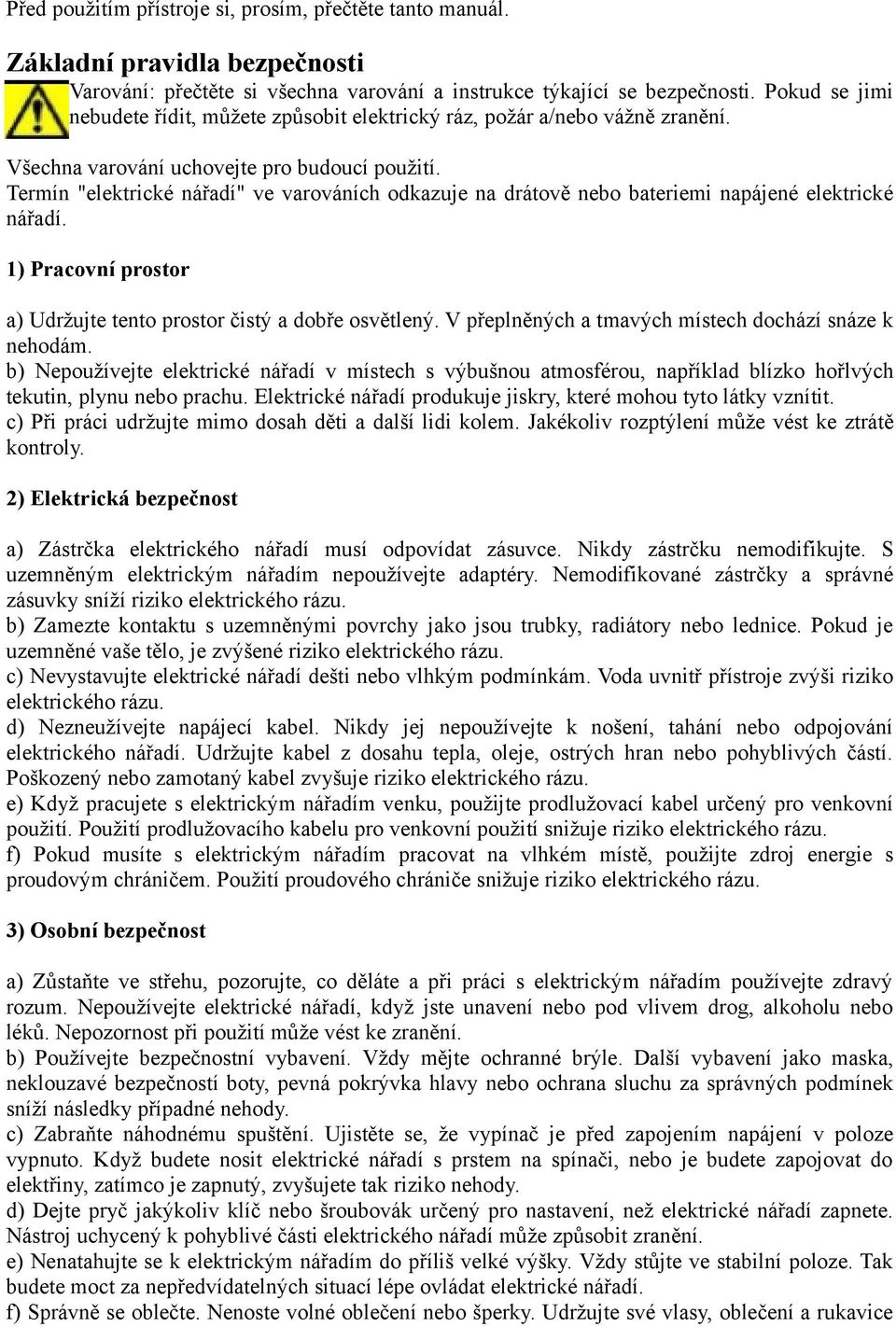

2 Před použitím přístroje si, prosím, přečtěte tanto manuál. Základní pravidla bezpečnosti Varování: přečtěte si všechna varování a instrukce týkající se bezpečnosti. Pokud se jimi nebudete řídit, můžete způsobit elektrický ráz, požár a/nebo vážně zranění. Všechna varování uchovejte pro budoucí použití. Termín "elektrické nářadí" ve varováních odkazuje na drátově nebo bateriemi napájené elektrické nářadí. 1) Pracovní prostor a) Udržujte tento prostor čistý a dobře osvětlený. V přeplněných a tmavých místech dochází snáze k nehodám. b) Nepoužívejte elektrické nářadí v místech s výbušnou atmosférou, například blízko hořlvých tekutin, plynu nebo prachu. Elektrické nářadí produkuje jiskry, které mohou tyto látky vznítit. c) Při práci udržujte mimo dosah děti a další lidi kolem. Jakékoliv rozptýlení může vést ke ztrátě kontroly. 2) Elektrická bezpečnost a) Zástrčka elektrického nářadí musí odpovídat zásuvce. Nikdy zástrčku nemodifikujte. S uzemněným elektrickým nářadím nepoužívejte adaptéry. Nemodifikované zástrčky a správné zásuvky sníží riziko elektrického rázu. b) Zamezte kontaktu s uzemněnými povrchy jako jsou trubky, radiátory nebo lednice. Pokud je uzemněné vaše tělo, je zvýšené riziko elektrického rázu. c) Nevystavujte elektrické nářadí dešti nebo vlhkým podmínkám. Voda uvnitř přístroje zvýši riziko elektrického rázu. d) Nezneužívejte napájecí kabel. Nikdy jej nepoužívejte k nošení, tahání nebo odpojování elektrického nářadí. Udržujte kabel z dosahu tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozený nebo zamotaný kabel zvyšuje riziko elektrického rázu. e) Když pracujete s elektrickým nářadím venku, použijte prodlužovací kabel určený pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko elektrického rázu. f) Pokud musíte s elektrickým nářadím pracovat na vlhkém místě, použijte zdroj energie s proudovým chráničem. Použití proudového chrániče snižuje riziko elektrického rázu. 3) Osobní bezpečnost a) Zůstaňte ve střehu, pozorujte, co děláte a při práci s elektrickým nářadím používejte zdravý rozum. Nepoužívejte elektrické nářadí, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Nepozornost při použití může vést ke zranění. b) Používejte bezpečnostní vybavení. Vždy mějte ochranné brýle. Další vybavení jako maska, neklouzavé bezpečností boty, pevná pokrývka hlavy nebo ochrana sluchu za správných podmínek sníží následky případné nehody. c) Zabraňte náhodnému spuštění. Ujistěte se, že vypínač je před zapojením napájení v poloze vypnuto. Když budete nosit elektrické nářadí s prstem na spínači, nebo je budete zapojovat do elektřiny, zatímco je zapnutý, zvyšujete tak riziko nehody. d) Dejte pryč jakýkoliv klíč nebo šroubovák určený pro nastavení, než elektrické nářadí zapnete. Nástroj uchycený k pohyblivé části elektrického nářadí může způsobit zranění. e) Nenatahujte se k elektrickým nářadím do příliš velké výšky. Vždy stůjte ve stabilní poloze. Tak budete moct za nepředvídatelných situací lépe ovládat elektrické nářadí. f) Správně se oblečte. Nenoste volné oblečení nebo šperky. Udržujte své vlasy, oblečení a rukavice

3 dál od pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se mohou do pohyblivých částí chytit. g) Pokud jsou zařízení spojená se zařízením pro extrakci a sběr prachu, ujistěte se, že je spojení správné. Použitím těchto zařízení snížíte riziko spojené s prachem. 4) Použití a údržba elektrického nářadí a) Neaplikujte při použití elektrického nářadí sílu. Používejte na danou práci správný nástroj. Použitím správného elektrického nářadí uděláte práci lépe a bezpečněji. b) Nepoužívejte elektrické nářadí, pokud nefunguje vypínač. jakékoliv elektrické nářadí, jemuž nefunguje vypínač, se nesmí používat a mělo by být opraveno. c) Před nastaveními, výměnou příslušenství nebo uskladněním elektrického nářadí odpojte kabel od napájení. Tímto snížíte riziko náhodného spuštění přístroje. d) Uskladněte přístroj mimo dosah dětí a nedovolte s ním pracovat lidem, kteří nebyli poučení k jeho použitím. Elektrické nářadí je v rukou neškoleného uživatele nebezpečné. e) Elektrické nářadí udržujte. Kontrolujte upevnění pohyblivých částí, zda není libovolný díl poškozený, či další stavy, které mohou ovlivnit funkci přístroje. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím. f) Řezací nástroje udržujte ostré a čisté. Správně udržované a ostré řezací nástroje jsou snazší pro manipulaci. g) Používejte elektrické nářadí, příslušenství a díly k nářadí podle těchto instrukcí a k účelům, k nimž jsou zamýšleny. Použitím pro jiné účely riskujete riziko nehody. 5) Baterie a) Nabíjejte pouze pomocí nabíječky specifikované výrobcem. Použitím jiné nabíječky můžete způsobit požár. b) Používejte elektrické nářadí pouze s určenými bateriemi. Použitím jiných baterií můžete způsobit zranění nebo požár. c) Při špatném použití může z baterie uniknout tekutina. Zabraňte kontaktu s touto tekutinou. Pokud k němu dojde, omyjte zasažené místo vodou. Pokud dojde ke kontaktu tekutiny s očima, ihned vyhledejte lékařskou pomoc. Tekutina vyteklá z baterie může způsobit podráždění nebo popáleniny. d) Pro zajištění maximální životnosti baterie novou baterii vždy před použitím plně nabijte. e) Vždy baterii vyndejte z přístroje, když nebudete přístroj delší dobu používat. f) Baterie se při delším nepoužívání sama vybije. Jednou za padesát dní ji prosím nabijte. g) Při skladování přístroje udržujte udržujte suché prostředí a odpovídající teplotu. Při příliš nízké nebo vysoké teplotě se baterie vybíjí rychleji. Vysoká vlhkost baterii poškodí a přístroj začne rezivět. 6) Servis Servis na svém přístroji nechte provádět kvalifikovaným opravářem a nechte použít pouze identické náhradní díly. Tím zajistíte potřebnou bezpečnost elektrického nářadí. Bezpečnostní rady pro dobíjecí baterii Používejte pouze baterie poskytnuté spolu s aku šroubovákem nebo dobíjecí baterie a nabíječku od Pro'sKit. Chraňte baterie a nabíječku před vlhkostí. Nepoužívejte nabíječku venku. Když ji nepoužíváte, vypojte nabíječku ze sítě. Neotevírejte baterii, ani se nepokoušejte opravovat baterii nebo nabíječku. Pokud jsou díly defektivní, nechte je opravit kvalifikovaným technikem nebo je pošlete do servisu na opravu. Baterii měňte jen při okolní teplotě mezi 10 C a 40 C. Nabitá baterie může být použita k nabíjení přístroje při teplotách mezi 0 C a 50 C. Když ji nepoužíváte, skladujte ji na suchém místě s teplotou mezi 10 C a 30 C.

4 DŮLEŽITÉ! NEBEZPEČÍ! Nikdy nezkratujte baterii, ani ji nevystavujte vlhkosti. Neskladujte ji společně s kovovými částmi, které by mohly způsobit zkrat kontaktů. Baterie by se mohla přehřát, začít hořet nebo explodovat. Pokud někdo přijde do styku s kyselinou nebo jinou podobnou vnitřní tekutinou nebo substancí obsaženou v baterii, smyjte ihned tyto substance větším množstvím vody. Pokud se dostanou do oka, vypláchněte jej větším množstvím vody a ihned vyhledejte lékaře. Nevhazujte baterie do ohně nebo vody. Mohou explodovat. Baterie by neměly být vyhazovány do směsného odpadu, ať jsou použité nebo ne. Zaneste je na určené sběrné místo. Technická data Model PT-1136A PT-1136F Stanovené napětí DC 3.6 V DC 3.6 V Rychlost bez zatížení 200 otáček za minutu 200 otáček za minutu Výstupní točivý moment 2.5 N.m 2.5 N.m Svěrací objímka 6.35mm (1/4'') sklíčidlo 6.35mm (1/4'') sklíčidlo Celková délka - rovná 270 mm 270 mm Celková délka - ohnutá 210 x 140 mm 210 x 140 mm Baterie Ni-Mh 3.6V 1000mAh Ni-Mh 3.6V 1000mAh Čas nabíjení 5-7 hodin 5-7 hodin Čas chodu minut (bez zátěže) minut (bez zátěže) Hmotnost 365 g 365 g Adaptér Úroveň ochrany II Shoda s EN Pouze pro použití uvnitř Příslušenství Bity šroubováku v plastovém držáku Velikost bitů 11 kusů 2 kusy držáku SL 3/4/5/6/7 mm T10/15/20 PH#1/2/3 Ochrana životního prostředí 120V AC 60Hz 6V DC 300mA 120V AC 60Hz 6V DC 300mA Tento výrobek se nesmí vyhazovat do směsného odpadu. Odneste jej na určené sběrné místo.

5 Vlastnosti výrobku Návod k použití Nabíjení baterie Dobíjecí baterie musí být před první použitím zcela nabita. Baterii dobíjejte pouze tehdy, byla li zcela vybita, jinak se její výdrž bude zhoršovat. Nemusí poté dosahovat při nabíjení plné kapacity. Důležité! Používejte pouze nabíječku poskytnutou pro nabíjení této baterie. Když se rychlost šroubováku zpomalí, ihned nabijte baterii. Během nabíjení svítí červená LED. Po pěti až sedmi hodinách nabíječku odpojte ze zásuvky. Vkládání bitů Přístroj má ve slotu magnet. Zapojit a odpojit bit můžete snadno a rychle bez použití dalšího nástroje. Přepínač směru otáček Použijte přepínač směru otáček pro spuštění přístroje. Pro vypnutí přepínač pusťte. Důležité! Nepřepínejte rychle. Počkejte, než se přístroj zastaví, poté přepněte na požadovaný směr, abyste zabránili poškození přepínače. LED světlo Přístroj má vestavěné LED světlo pro práci v prostředí s nedostatkem světla. Vypínač LED světla na na vrcholku držáku. Jednoduše posuňte vypínačem do pozice on nebo off podle potřeby. Pokud světlo nepotřebujete, vypněte jej kvůli úspoře baterie.

6 Práce s přístrojem Používejte pouze bity, které lze bezpečně upevnit do objímky. Používejte je pouze k účelu pro ně určenému. Zašroubování šroubu Přiložte bit k hlavici šroubu. Držte šroub kolmo k hlavici šroubu, jinak by mohlo dojít k poškození. Stiskněte zapnutí směr dopředu. Šroub zašroubujte lehkým tlakem aku šroubováku na šroub. Když je šroub zcela zašroubován, pevně uchopte přístroj a pusťte tlačítko zapínání, jinak můžete poškodit hlavici šroubu. Vyšroubování šroubu Přiložte bit k hlavici šroubu. Držte šroub kolmo k hlavici šroubu, jinak by mohlo dojít k poškození. Stiskněte opěčný směr otáček, než u šroubování a vyšroubujte šroub. Údržba a čištění K čištění použijte suchý nebo navlhčený, nikoliv však mokrý hadřík. Mnoho čisticích prostředků obsahuje chemické sloučeniny, které mohou způsobit poškození plastových částí přístroje. Proto nepoužívejte žádné silné nebo hořlavé prostředky, jako petrolej, rozpouštědla, terpentýn nebo podobná čistidla. Vždy udržujte odvětrávací otvory volné. Čistěte je od prachu, aby se přístroj nepřehříval. Servis Pro více informací o PT-1136A / PT-1136F a dalších produktech navštivte
