1 HSRP a VRRP s využitím IPv6 Jiří Linhart LIN0030 Petr Václavík - VAC0059 Abstrakt: Tato práce se zabývá technologiemi FHRP(First Hop Redundancy Protocol) a to HSRP, VRRP a jejich funkčnosti s protokolem IPv6. Konfigurace jsou testovány na zařízeních od firmy Cisco. Klíčová slova: FHRP, HSRP, IPv6, VRRPv3 1Úvod...2 2HSRP HSRP zprávy Topologie Popis topologie Konfigurace HSRP Ověření funkčnosti, debugging...3 3VRRPv Load Balancing Priorita VRRP zprávy Konfigurace VRRP Ověření funkčnosti, debugging...7 4Závěr...9 5Použitá literatura a citace Přílohy Konfigurace HSRP Konfigurace VRRP...12 Květen /13

2 1 Úvod Cílem projektu je ověřit fuknčnost HSRP a VRRP s protokolem IPv6. V textu budou popsány teoreticky jednotlivé technologie a následně navržena testovací topologie na které bude ukázána konfigurace obou protokolů. 2 HSRP Hot Standby Router Protocol je Cisco proprietary First Hop Redundancy Protocol navržen pro transparentní převzetí služeb při selhání směrovače plnící funkci výchozí brány. HSRP se používá tak, že ve skupině směrovačů, které mají zajišťovat redundanci se jedno zařizení označí jako active a ostatní, které jsou v tzv. pohotovostním stavu za standby. V okamžiku kdy dojde k výpadku aktivního zařízení, jedno ze záložních převezme jeho funkci. HSRP skupina má svou virtuální MAC adresu, která se odvíjí od počtu zařízení ve skupině, dále má svou IPv6 link-local adresu, která je ve výchozím stavu odvozena od virtuální MAC adresy. Daná link-local adresa slouží jako výchozí brána pro hosty. HSRP používá prioritní mechanismus pro určení, které zařízení má být ve výchozím stavu aktivní. Výchozí priorita je 100. Za pomoci HSRP lze vytvořit i jednoduchý loadbalancing [1]. IPv6 je v HSRP podporována od verze 2. Tato verze umožňuje vytvořit až 4095 HSRP skupin, které pracují nezávisle na sobě. K posílaní hello paketů je použita multicast adresa nebo pro IPv6 používá FF02::66. Oproti verzi jedna je použit jiný formát paketu, type-length-value (TLV) format. 2.1 HSRP zprávy Routery ve skupině si vyměňují zprávy skrz výše zmíněnou multicastouvou adresu. Typy zpráv: Hello tyto zprávy jsou odesílány periodicky a označují že router běží a je schopen stát se active nebo standby Coup tyto zprávy jsou odesílány pokud se router chce stát aktivním Resign jsou odesílány pokud si router nepřeje být aktivní 2.2 Topologie Pro otestování byla zvolena následující topologie: Obrázek 1: Testovací topologie 2.3 Popis topologie Routery RB a RC odděluji síť zákazníka(2001:7282:77b1:d100::/64) od zbytku sítě. Na těchto routerech je provozováno HSRP. RB je ve stavu active a router RC ve stavu standby, v základním stavu bude tedy RB sloužit jako výchozí brána pro koncová zařízení. Pokud nastane výpadek na routeru RB tak jeho funkci Květen /13

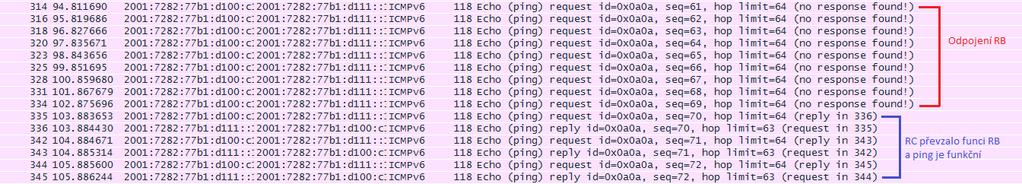

3 převezme RC. Jako směrovací protokol je zde použit OSPFv3. K hubu je připojeno zařízeni na kterém je zaplý wireshark a slouží pro ověření funkčnosti. 2.4 Konfigurace HSRP Pro konfiguraci HSRP na směrovači RB nejdříve nakonfigurujeme na rozhraní FastEthernet0/0 ipv6 adresu, následně nastavíme hsrp verzi 2, dále přiřadíme rozhraní do HSRP skupiny a vytvoříme virtuální IPv6 adresu určíme prioritu a nakonec nastavíme preemptivní stav. RB(config)#interface GigabitEthernet 0/0 RB(config-if)#ipv6 address 2001:7282:77B1:D100::1/64 RB(config-if)#standby version 2 RB(config-if)#standby 1 ipv6 autoconfig RB(config-if)#standby 1 priority 120 RB(config-if)#standby 1 preempt Konfigurace RC je velice podobná konfiguraci RB pouze nastavíme nižší prioritu a nebudeme nastavovat preemptivní stav. RC(config)#interface GigabitEthernet 0/0 RC(config-if)#ipv6 address 2001:7282:77B1:D100::2/64 RC(config-if)#standby version 2 RC(config-if)#standby 1 ipv6 autoconfig Celá konfigurace sítě jako nastavení všech ipv6 adres, nastavení směrování nejsou hlavním cílem tohoto projektu proto jsou v příloze. 2.5 Ověření funkčnosti, debugging Na obrázku níže můžeme vidět hello pakety, které si směrovače vyměňují Obrázek 2: HSRP hello pakety Na dalším výpisu z wiresharku je zachycena situace kde jsme odpojili aktivní směrovač RB jistou chvíli ping nefunguje do doby než směrovač RC se stane aktivní. Obrázek 3: HSRP ověření funkčnosti Níže můžeme vidět debug směrovače RC, který díky odpojení směrovače RB byl ve stavu activte a následné přepnutí do stavu standby když se znovu RB připojil. Květen /13

4 *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Hello out FE80::E22F:6DFF:FEC2:6D58 Active pri 100 vip FE80::5:73FF:FEA0:1 *Apr 21 11:16:48.319: HSRP2: Gi0/0 Interface adv in, active 0, passive 1, from *Apr 21 11:16:48.319: HSRP: Gi0/0 Nbr FE80::E22F:6DFF:FEB4:FE88 Adv in, active 0 passive 1 *Apr 21 11:16:48.319: HSRP: Gi0/0 Nbr FE80::E22F:6DFF:FEB4:FE88 created *Apr 21 11:16:48.319: HSRP: Gi0/0 Nbr FE80::E22F:6DFF:FEB4:FE88 is passive *Apr 21 11:16:48.319: HSRP2: Gi0/0 Interface adv in, active 1, passive 1, from *Apr 21 11:16:48.319: HSRP: Gi0/0 Nbr FE80::E22F:6DFF:FEB4:FE88 Adv in, active 1 passive 1 *Apr 21 11:16:48.319: HSRP: Gi0/0 Nbr FE80::E22F:6DFF:FEB4:FE88 is no longer passive *Apr 21 11:16:48.319: HSRP: Gi0/0 Nbr FE80::E22F:6DFF:FEB4:FE88 destroyed *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Coup in FE80::E22F:6DFF:FEB4:FE88 Standby pri 120 vip FE80::5:73FF:FEA0:1 *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Active: j/coup rcvd from higher pri router (120/FE80::E22F:6DFF:FEB4:FE88) *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Active router is FE80::E22F:6DFF:FEB4:FE88, was local *Apr 21 11:16:48.319: HSRP: Gi0/0 Nbr FE80::E22F:6DFF:FEB4:FE88 created *Apr 21 11:16:48.319: HSRP: Gi0/0 Nbr FE80::E22F:6DFF:FEB4:FE88 active for group 1 *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Active -> Speak *Apr 21 11:16:48.319: %HSRP-5-STATECHANGE: GigabitEthernet0/0 Grp 1 state Active -> Speak *Apr 21 11:16:48.319: HSRP2: Gi0/0 Redirect adv out, active 0 passive 1 *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 MAC addr update Delete from SMF a *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Deactivating MAC a *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Removing a from MAC address filter *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Hello out FE80::E22F:6DFF:FEC2:6D58 Speak pri 100 vip FE80::5:73FF:FEA0:1 *Apr 21 11:16:48.319: HSRP2: Gi0/0 Interface adv in, active 1, passive 0, from *Apr 21 11:16:48.319: HSRP: Gi0/0 Grp 1 Hello in FE80::E22F:6DFF:FEB4:FE88 Active pri 120 vip FE80::5:73FF:FEA0:1 Show příkazy, které lze použít k ověření funkčnosti: show standby show standby brief 3 VRRPv3 Virtual Router Redundancy Protocol (VRRP) umožňuje skupině zařízení (směrovačů), aby tvořily jedno virtuální zařízení pro zajištění redundance. Klientům LAN sítě můžeme tento virtuální směrovač nakonfigurovat jako výchozí. Virtuální směrovač tedy představuje skupinu směrovačů, kterým se říká VRRP skupina. VRRP v3 umožňuje použít IPv4 i IPv6 adresy, zatímco VRRP v2 podporuje pouze IPv4 adresy. VRRP v3 je podporováno na rozhraních jako je Ethernet, Fast Etherenet, Bridge Group Virtual Interface (BVI), a Gigabit Ethernet, dále se může využít u Multiprotocol Label Switching (MPLS) Virtual Private Networks (VPNs) a u VLAN. Abychom mohli vůbec povolit verzi 3 na Cisco zařízeních, tak je potřeba mít nainstalovanou verzi IOSu minimálně 12.2(4)M, nebo 15.1(1)SY. Virtuální směrovač má svoji MAC adresu a IP adresu, na kterou se odkazují LAN klienti. Když nakonfigurujeme IP adresu virtuálního směrovače stejnou jako je IP adresa určitého směrovače ve stejné skupině, tak ten směrovač, kterému patří tato IP adresa, se stane hlavním směrovačem ve skupině (master), tzn. master směrovač skupiny a virtuální skupina směrovačů mají stejnou IP adresu. Master je zodpovědný za přeposílání paketů na tuto IP adresu. Zbylé směrovače ve skupině jsou záložní (backup). To znamená, že pokud přestane fungovat spojení s masterem, tak se z jednoho ze záložních směrovačů stane master. O tom, z kterých záložních směrovačů se stane master, rozhoduje priorita. Stanice v lokální síti, které mají nastavenou výchozí bránu virtuální skupiny, nezaznamenají žádnou změnu. Stále budou pakety posílat na virtuální skupinu směrovačů a nezajímají se o to, kdo je master[4]. Květen /13

5 Obrázek 4: VRRP v3 ve stavu master/backup[5] 3.1 Load Balancing Jeden směrovač může být členem více skupin virtuálních směrovačů. Představme si například, že máme 6 klientů a 2 směrovače, které komunikují mimo LAN. Pakety prvních 3 klientů chceme směrovat přes první směrovač a pakety od zbylých klientů chceme posílat přes druhý směrovač. Když vypadne některý směrovač, potřebujeme, aby všichni klienti mohli komunikovat mimo LAN. K tomu stačí vytvořit 2 skupiny virtuálních směrovačů. V první skupině bude první směrovač ve stavu master a druhý ve stavu backup. V druhé skupině bude první směrovač ve stavu backup a druhý směrovač ve stavu master. Prvním 3 klientům nastavíme výchozí bránu na první skupinu virtuálních směrovačů a zbylým 3 klientům nastavíme výchozí bránu na druhou skupinu. Následně budou pro komunikaci mimo LAN použity oba směrovače a dojde k rovnoměrnějšímu rozložení zatížení, než v případě použití jenom jednoho směrovače [3], [5]. Obrázek 5: VRRP v3 v load balancing modu[5] Květen /13

6 3.2 Priorita Priorita směrovačů rozhoduje o tom, kdo bude ve stavu master a kdo bude ve stavu backup. Master se stane ten, kdo má vyšší prioritu. Pokud, ale bude mít virtuální skupina směrovačů stejnou IP adresu jako je IP adresa konkrétního směrovače v této skupině, tak se tento směrovač stane masterem. Když v případě výpadku master spadne, tak jeho úlohu přebere jeden z backup směrovačů. Konkrétně ten, který má vyšší prioritu, ta nabývá hodnot od 1 do 254 (resp. od 0 do 255). Například máme tři směrovače A, B, C. Pokud smě - rovač A, který je master a nastane výpadek, podle priority se určí, který ze směrovačů B, C bude master. Pokud směrovač B má nastavenou prioritu 101 a směrovač C má nastavenou prioritu 100, tak se masterem stane směrovač B, protože má vyšší prioritu. Pokud ale oba směrovače B, C mají stejně nastavenou prioritu např. 100, tak se master stane ten, který má vyšší IP adresu [4]. 3.3 VRRP zprávy Virtuální směrovač master posílá VRRP zprávy (advertisements) ostatním VRRP směrovačům ve stejné skupině. Pomocí těchto zpráv dává vědět o své prioritě. Ostatní směrovače tyto zprávy zachytávají a kont - rolují prioritu se svojí. Jestli je priorita nižší, tak master zůstane master. Pokud je priorita vyšší než u mastera, tak začnou posílat VRRP zprávy, pomocí kterých informují ostatní směrovače o svojí prioritě. Master nyní přestane posílat VRRP zprávy a stává se z něj backup směrovač. VRRP zprávy jsou zabalené do IPv4 nebo IPv6 paketů a poslané multicastem do určité skupiny. Pro IPv4 je multicast adresa a pro IPv6 je multicast adresa FF02:0:0:0:0:0:0:12. Zprávy se standardně posílají každou sekundu, samozřejmě je možné timer změnit. Ve VRRP v3 se timer konfiguruje v milisekundách [4]. 3.4 Konfigurace VRRP Pro otestování funkčnosti byla zvolena stejná topologie jako pro HSRP. Stejně jako u HSRP tak i zde je klíčová konfigurace na směrovačích RB a RC, kde RB slouží jako výchozí brána pro hosty a pokud dojde k jeho odpojení tak jeho funci převezme směrovač RC. Jako směrovací protokol je i zde zvolen OSPFv3. Na směrovači RB nejdříve musíme zapnout VRRP verzi 3. Dále na rozhraní nakonfigurujeme adresu a vytvoříme vrrp skupinu s adress family pro ipv6, zde nastavíme priority a link-local adresu. RB(config)#fhrp version vrrp v3 RB(config)#interface GigabitEtherne 0/0 RB(config-if)#ipv6 address 2001:7282:77B1:D100::1/64 RB(config-if)#vrrp 1 address-family ipv6 RB(config-if-vrrp)#priority 130 RB(config-if-vrrp)#address FE80::6273:5CFF:FE8F:EB68 primary RB(config-if-vrrp)#exit Konfigurace směrovače RC je stejná jako u RB s tím rozdílem že zvolíme nižší prioritu RC(config)#fhrp version vrrp v3 RC(config)#interface GigabitEtherne 0/0 RC(config-if)#ipv6 address 2001:7282:77B1:D100::2/64 RC(config-if)#vrrp 1 address-family ipv6 RC(config-if-vrrp)#priority 120 RC(config-if-vrrp)#address FE80::6273:5CFF:FE8F:EB68 primary RC(config-if-vrrp)#exit Celá konfigurace sítě jako nastavení všech ipv6 adres, nastavení směrování nejsou hlavním cílem tohoto projektu proto jsou v příloze. Květen /13

7 3.5 Ověření funkčnosti, debugging Na výpisu níže jsou zachyceny zprávy o prioritě, které master posílá všem zařízením ve skupině. Obrázek 7: VRRP zprávy Na dalším výpisu z wiresharku je zachycena situace kde jsme odpojili master směrovač RB jistou chvíli ping nefunguje do doby než backup směrovač RC se stane master. Obrázek 8: VRRP ověření funkčnosti Na debugu ze směrovače RB níže, můžeme vidět situaci kdy jsme odpojili směrovač RB a ze stavu master přejde do stavu init a po znovupřipojení stane opět master. *Apr 28 11:26:09.018: %LINK-3-UPDOWN: Interface GigabitEthernet0/0, changed state to down *Apr 28 11:26:09.022: VRRP Processing event: L2_STATE_CHANGE(Gi0/0,down) *Apr 28 11:26:09.022: VRRP GigabitEthernet0/0 system_if_l2_updown_handler: if_ctx(l2 cache) = Down *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] system_eval_l2_updown() - Down *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] system_eval() - Waiting on: SYSTEM_EVAL_L2 *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] system_eval() - Shutdown VRRP *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] state_event(shutdown) *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] Send V3 Advertisement, Type: 1, Group Id: 1, Priority: 0, Advert interval: 100 csec, Count: 2 *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] state_change(init) *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] State : MASTER -> INIT *Apr 28 11:26:09.022: VRRP LOG_STATE: GigabitEthernet0/0 IPv6 group 1 state MASTER -> INIT *Apr 28 11:26:09.022: %VRRP-6-STATE: GigabitEthernet0/0 IPv6 group 1 state MASTER -> INIT *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] Comms module listen mode is set to False from True *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] system_transition_to_state(inactive) Previous state is (active) *Apr 28 11:26:09.022: VRRPv6 GigabitEthernet0/0 [1] VRRS DB Set State to INIT rc = 0 *Apr 28 11:27:12.018: %LINK-3-UPDOWN: Interface GigabitEthernet0/0, changed state to up *Apr 28 11:27:13.018: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up *Apr 28 11:27:13.022: VRRP Processing event: L3_STATE_CHANGE(Gi0/0,v6,up) *Apr 28 11:27:13.022: VRRP GigabitEthernet0/0 system_if_l3_updown_handler: if_ctx(l3 IPv6 cache) = Up Květen /13

8 *Apr 28 11:27:13.022: VRRPv6 GigabitEthernet0/0 [1] system_eval_l3_updown() - No Change, currently Up *Apr 28 11:27:15.054: VRRP Processing event: L2_STATE_CHANGE(Gi0/0,up) *Apr 28 11:27:15.054: VRRP GigabitEthernet0/0 system_if_l2_updown_handler: if_ctx(l2 cache) = Up *Apr 28 11:27:15.054: VRRPv6 GigabitEthernet0/0 [1] system_eval_l2_updown() - Up *Apr 28 11:27:15.054: VRRPv6 GigabitEthernet0/0 [1] system_eval() - Start VRRP *Apr 28 11:27:15.054: VRRPv6 GigabitEthernet0/0 [1] state_event(start) *Apr 28 11:27:15.054: VRRPv6 GigabitEthernet0/0 [1] Send V3 Advertisement, Type: 1, Group Id: 1, Priority: 130, Advert interval: 100 csec, Count: 2 *Apr 28 11:27:15.054: VRRPv6 GigabitEthernet0/0 [1] state_change(master) *Apr 28 11:27:15.054: VRRPv6 GigabitEthernet0/0 [1] State : INIT -> MASTER *Apr 28 11:27:15.054: VRRP LOG_STATE: GigabitEthernet0/0 IPv6 group 1 state INIT -> MASTER *Apr 28 11:27:15.054: %VRRP-6-STATE: GigabitEthernet0/0 IPv6 group 1 state INIT -> MASTER Show příkazy, které lze použít k ověření funkčnosti: show vrrp show vrrp detail Květen /13

9 4 Závěr Cílem projektu bylo ověřit funkčnost protokolů HSRP a VRRP s protokolem IPv6. V projektu jsme nejprve vždy zpracovali teoretickou část daného protokolu a následně popsali jeho konfiguraci, pro úplnost jsou v příloze kompletní konfigurace všech směrovačů. Pro ověření funkčnosti jsme si navrhli topologii, která byla v obou případech funkční a chovala se podle očekávání. Oba protokoly jsou víceméně totožné, proto bychom v praxi nejspíše v praxi volili VRRP, které je nezávisle na platformě a tudíž by jsme se v budoucnosti pří rozšiřování sítě nemuseli ohlížet na výrobce za - řízeni. Možnou alternativou k oboum protokolům by mohl být protokol GLBP, který ovšem nebyl předmětem tohoto projektu. Květen /13

10 5 Použitá literatura a citace [1]First Hop Redundancy Protocols Configuration Guide, Cisco IOS XE RELASE 3S. [online]. [cit ].Dostupné z: 3s/fhp-xe-3s-book/ip6-fhrp-hsrp-xe.html [2] Virtual Router Redundancy Protocol (VRRP) Version 3 for IPv4 and IPv6 [online] [cit ]. Dostupné z: [3] 03-VRRP configuration [online] [cit ]. Dostupné z: Documents/Technical_Documents/Switches/H3C_S12500_Series_Switches/Co nfiguration/operation_manual/h3c_s12500_cg-release7128-6w710/11/201301/ _1285 _0.htm [4] VRRPv3 Protocol Support [online] [cit ]. Dostupné z: /c/en/us/td/docs/ios-xml/ios/ipapp_fhrp/configuration/15-sy/fhp-15-sy-book/fhrp-vrrpv3.pdf [5] VRRP [online] [cit ]. Dostupné z: id=108440ad=rja Květen /13

11 6 Přílohy 6.1 Konfigurace HSRP hostname RA ipv6 unicast-routing interface Loopback1 no ip address ipv6 address 2001:7282:77B1:D111::100/64 interface FastEthernet0/0 ipv6 address 2001:7282:77B1:D102::1/64 interface FastEthernet0/1 ipv6 address 2001:7282:77B1:D103::1/64 ipv6 router ospf 1 router-id hostname RB ipv6 unicast-routing interface GigabitEthernet0/0 standby version 2 standby 1 ipv6 autoconfig standby 1 priority 120 standby 1 preempt ipv6 address 2001:7282:77B1:D100::1/64 interface GigabitEtherne0/1 no ip address ipv6 address 2001:7282:77B1:D102::2/64 ipv6 router ospf 1 router-id hostname RC interface GigabitEthernet0/0 standby version 2 standby 1 ipv6 autoconfig ipv6 address 2001:7282:77B1:D100::2/64 Květen /13

12 interface GigabitEthernet0/1 ipv6 address 2001:7282:77B1:D103::2/64 ipv6 router ospf 1 router-id Konfigurace VRRP hostname RA ipv6 unicast-routing interface Loopback1 no ip address ipv6 address 2001:7282:77B1:D111::100/64 interface FastEthernet0/0 ipv6 address 2001:7282:77B1:D102::1/64 interface FastEthernet0/1 ipv6 address 2001:7282:77B1:D103::1/64 ipv6 router ospf 1 router-id hostname RB fhrp version vrrp v3 ipv6 unicast-routing interface GigabitEthernet0/0 ipv6 address 2001:7282:77B1:D100::1/64 vrrp 1 address-family ipv6 priority 130 address FE80::6273:5CFF:FE8F:EB68 primary exit interface GigabitEthernet0/1 ipv6 address 2001:7282:77B1:D101::2/64 hostname RC fhrp version vrrp v3 ipv6 unicast-routing interface GigabitEthernet0/0 ipv6 address 2001:7282:77B1:D100::2/64 vrrp 1 address-family ipv6 Květen /13

13 priority 120 address FE80::6276:5CFF:FE8F:EB68 primary exit interface GigabitEthernet0/1 ipv6 address 2001:7282:77B1:D103::2/64 Květen /13
