1 Pořádek je základ Datová centra Josef Křišťan

2 Toto je častý obrázek.. 1

3 Nebo toto ;-).. 2

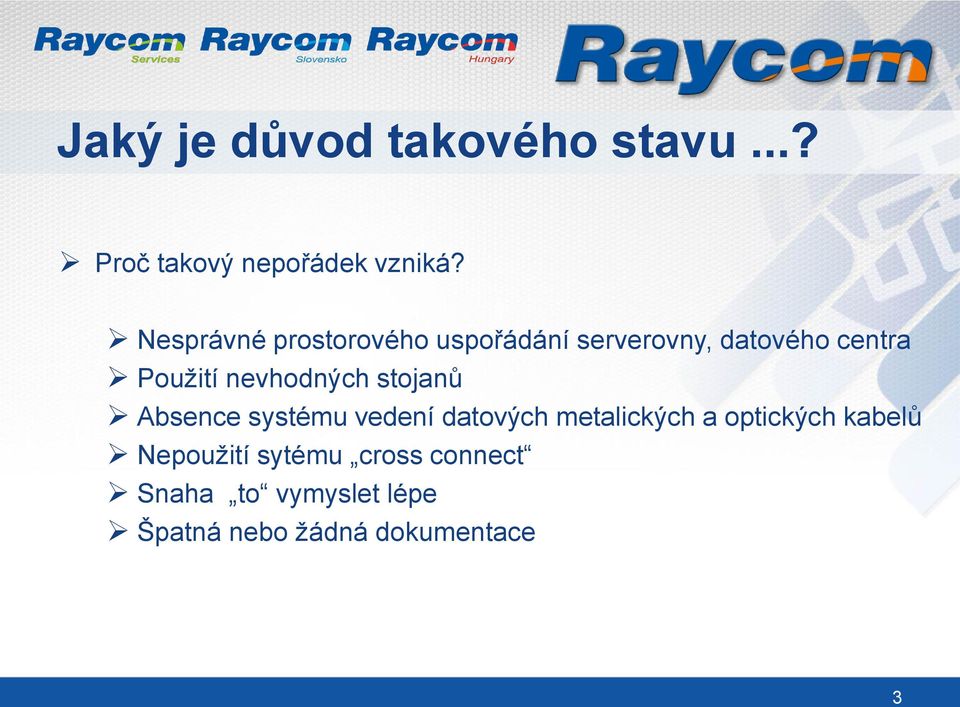

4 Jaký je důvod takového stavu...? Proč takový nepořádek vzniká? Nesprávné prostorového uspořádání serverovny, datového centra Použití nevhodných stojanů Absence systému vedení datových metalických a optických kabelů Nepoužití sytému cross connect Snaha to vymyslet lépe Špatná nebo žádná dokumentace 3

nevhodných stojanů Absence systému vedení datových metalických a optických

5 A pak to vypadá lépe... 4

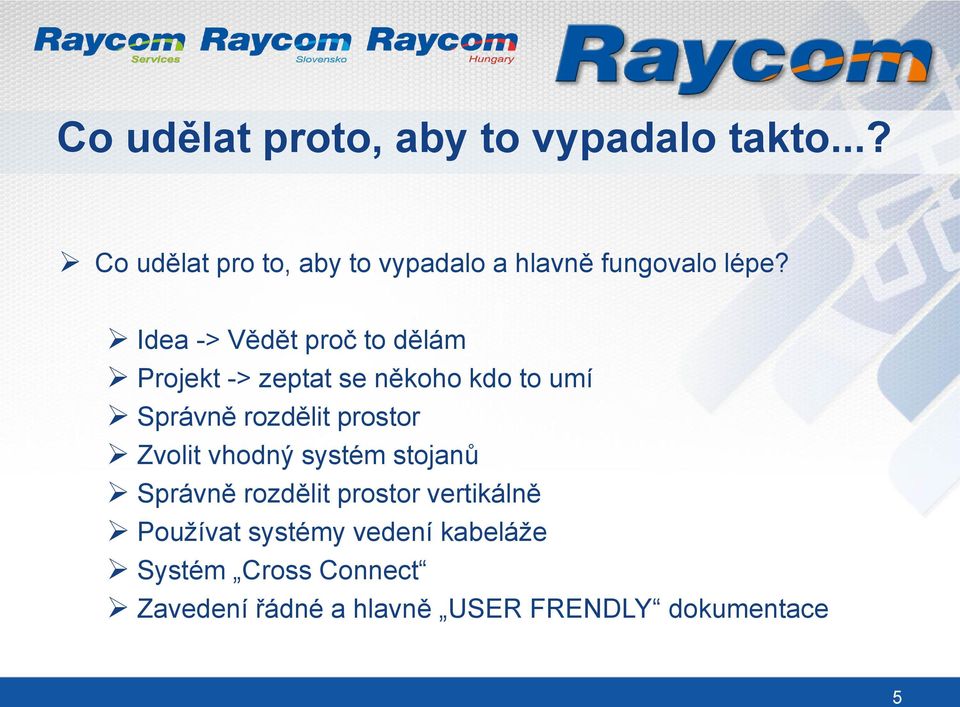

6 Co udělat proto, aby to vypadalo takto...? Co udělat pro to, aby to vypadalo a hlavně fungovalo lépe? Idea -> Vědět proč to dělám Projekt -> zeptat se někoho kdo to umí Správně rozdělit prostor Zvolit vhodný systém stojanů Správně rozdělit prostor vertikálně Používat systémy vedení kabeláže Systém Cross Connect Zavedení řádné a hlavně USER FRENDLY dokumentace 5

Idea -> Vědět proč to dělám Projekt -> zeptat se někoho kdo to umí Správně rozdělit

7 Chaotické uspořádání serverovny, datového centra vers. Správné uspořádání 6

8 Správné uspořádání serverovny, datového centra. Entrance Room (meet-me-room) V tomto místě se potkávájí outdorové kabely s indorovými kabely Main Distribution Area (Hlavní propojovací zóna) V tomto místě jsou umístěné routery hlavních telekomunikačních operátorů a provádějí se zde propojení na jednotlivé operátory datového centra. Horizontal Distribution Area Top of the room Místo kde se provádí cross conect mezi jednotlivými řadami stojanů v místnosti Top of the row Místo kde se provádí cross conect mezi jednotlivými racky v řadě stojanů Equipment Distribution Area Cisco řešení Top of the rack (nešťastné řešení) Místo kde se připojuje technologie 7

umístěné routery hlavních telekomunikačních operátorů a provádějí se zde propojení na jednotlivé operátory datového centra.

9 Entrance room (meet-me-room) Všechny přívodní kabely ideálně z nezávislých směrů Pokud je přívod min. ze dvou směrů, minimálně dvě zakončovací místa a systém cross connectu Do tohoto místa přivést propojení od stojanů telekomunikačních operátorů, nebo od TOP of the room, TOP of the row Vlákna!! Singl mode Reprezentace na konektorech APC Doporučení: TE FIST GR, FIST GPS 8

ze dvou směrů, minimálně dvě zakončovací místa a systém cross connectu Do tohoto místa

10 Entrance room (meet-me-room) 9

11 Main Distribution Area (Hlavní propojovací zóna) Propojovací místo Přivedené kabely resp. vlákna z MEET me ROOM a také od hlavních telekominikačních operátorů, podle velikosti také ze všech TOP of the ROOM, TOP of the ROW. Hlavní operátoři - přímo vyreprezentovaná technologie TOP of the ROOM, TOP of the ROW vyvedená poměrná část propojů resp. přímo vyreprezentovaná technologie agregačních switchů Čistě datové centrum PC konektory Hybridní kolokační centrum APC/ PC konektory podle předpokládané idey Doporučení: Vysoká hustota, Management vedení patchcordů TE FIST GR3, TE MPOptimate System; Corning Pretium EDGE Solutions 10

Hlavní operátoři - přímo vyreprezentovaná technologie TOP of the ROOM, TOP of the ROW vyvedená poměrná část propojů resp.

12 Main Distribution Area (Hlavní propojovací zóna) 11

13 Main Distribution Area (Hlavní propojovací zóna) 12

14 TOP of the ROOM; TOP of the ROW Propojovací místo Přivedené kabely resp. vlákna ze všech stojanů řady, resp. místnosti, vyreprezentovaná veškerá technologie ze stojanů. Vyreprezentované kabely od agregační technologie, nebo od hlavního propojovacího místa. Čistě datové centrum PC konektory Hybridní kolokační centrum APC/ PC konektory podle předpokládané idey Doporučení: Vysoká hustota, Management vedení patchcordů TE - MPOptimate System; Corning - Pretium EDGE Solutions 13

Vyreprezentované kabely od agregační technologie, nebo od hlavního propojovacího místa.

15 TOP of the RACK Agregační switch umístěn přímo v racku s vypočetní technologíí Do TOP of the XXXX vede jiz agregovaná konektivita!! Nemožné provádět Cross Connect mezi stojanz, bez dodatečného vedení kabelů Větší spotřeba el. energie 14

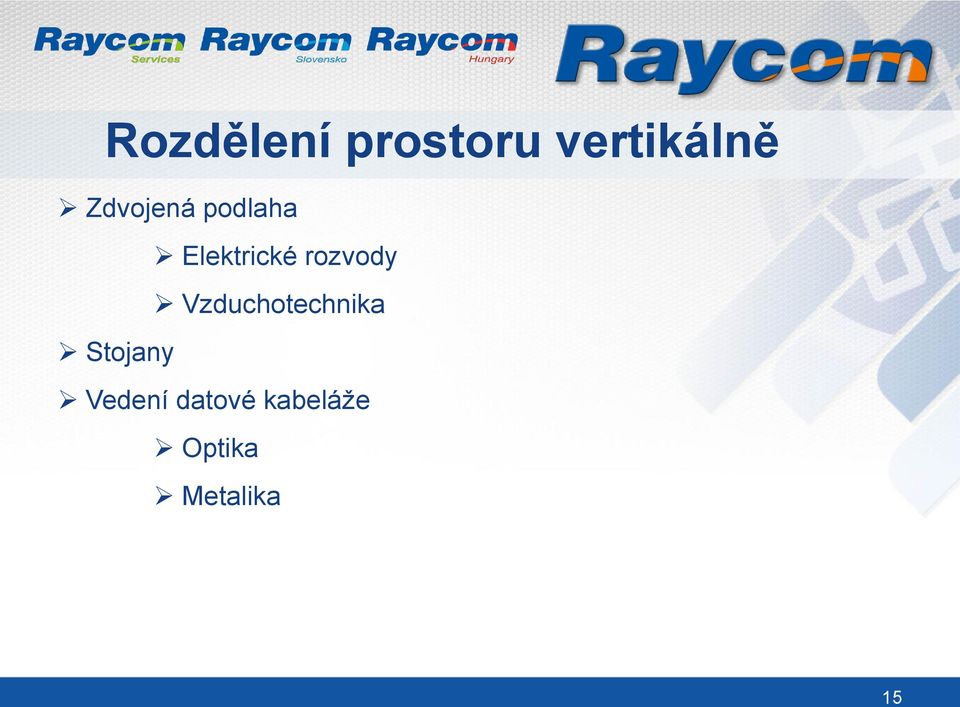

16 Rozdělení prostoru vertikálně Zdvojená podlaha Elektrické rozvody Vzduchotechnika Stojany Vedení datové kabeláže Optika Metalika 15

17 Zdvojená podlaha Elektrické rozvody malá pravděpodobnost změn ve vedení kabelů přítomnost elektromagnetického pole Vzduchotechnika stabilní rozvod trubek s chladným vzduchem (dříve celý prostor chlazený) Špatný přístup pro uklid - ideálně neotvírat 16

Vzduchotechnika stabilní rozvod trubek s chladným vzduchem

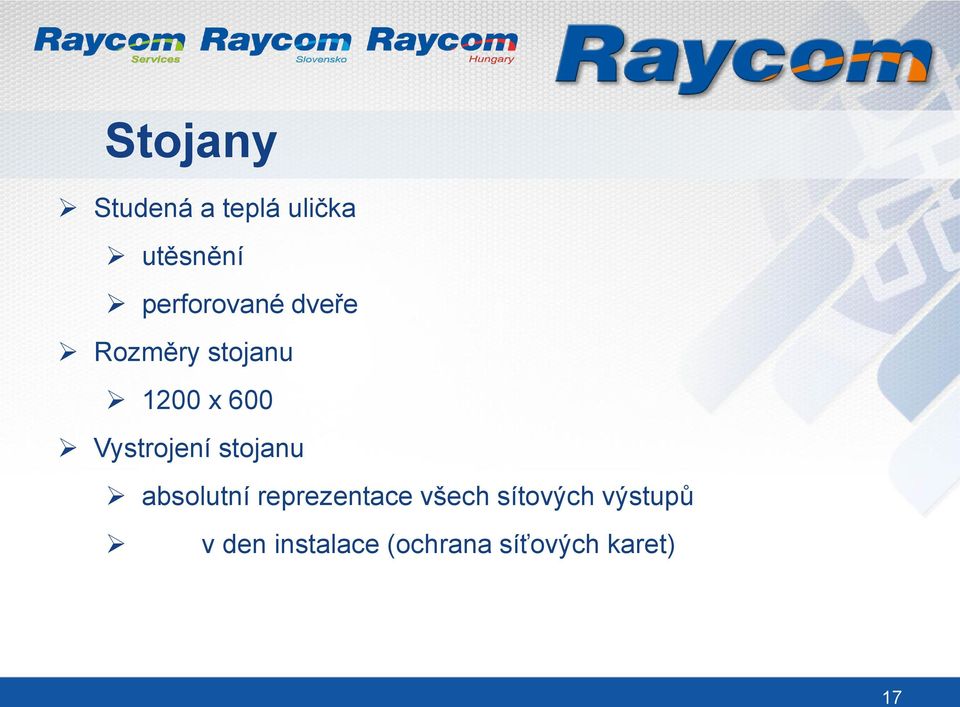

18 Stojany Studená a teplá ulička utěsnění perforované dveře Rozměry stojanu 1200 x 600 Vystrojení stojanu absolutní reprezentace všech sítových výstupů v den instalace (ochrana síťových karet) 17

19 Vedení datové kabeláže Rozdělit optické a metalické trasy Systém dodržující minimální ohyby Systém odboček ke stojanům Předkonektorované řešení Rychlost instalace Variabilita propojů Čistota instalace Omezení počtu prvků v systémech vedení Plynulý přechod na 10G 40G 100G 18

Předkonektorované řešení Rychlost instalace Variabilita propojů

20 Vedení datové kabeláže 19

21 Vedení datové kabeláže... 20

22 Vedení datové kabeláže... 21

23 Monitoring a Dokumentace Monitoring fyzické vrstvy TE Corning - Dokumentace Informace o stojanech, patchcordech, cross conect Stojany - ID stojanu, ID technologie, elektrický přikon, počet datových rozhraní, etc Patchcord - ID číslo, smer-odkud - kam, čísla portů Cross Conect - ID propoje,, směr od koho ke komu, čísla portů 22

24 Děkuji za pozornost Josef Křišťan Tel: ,
