1 VZT JEDNOTKY VX E NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

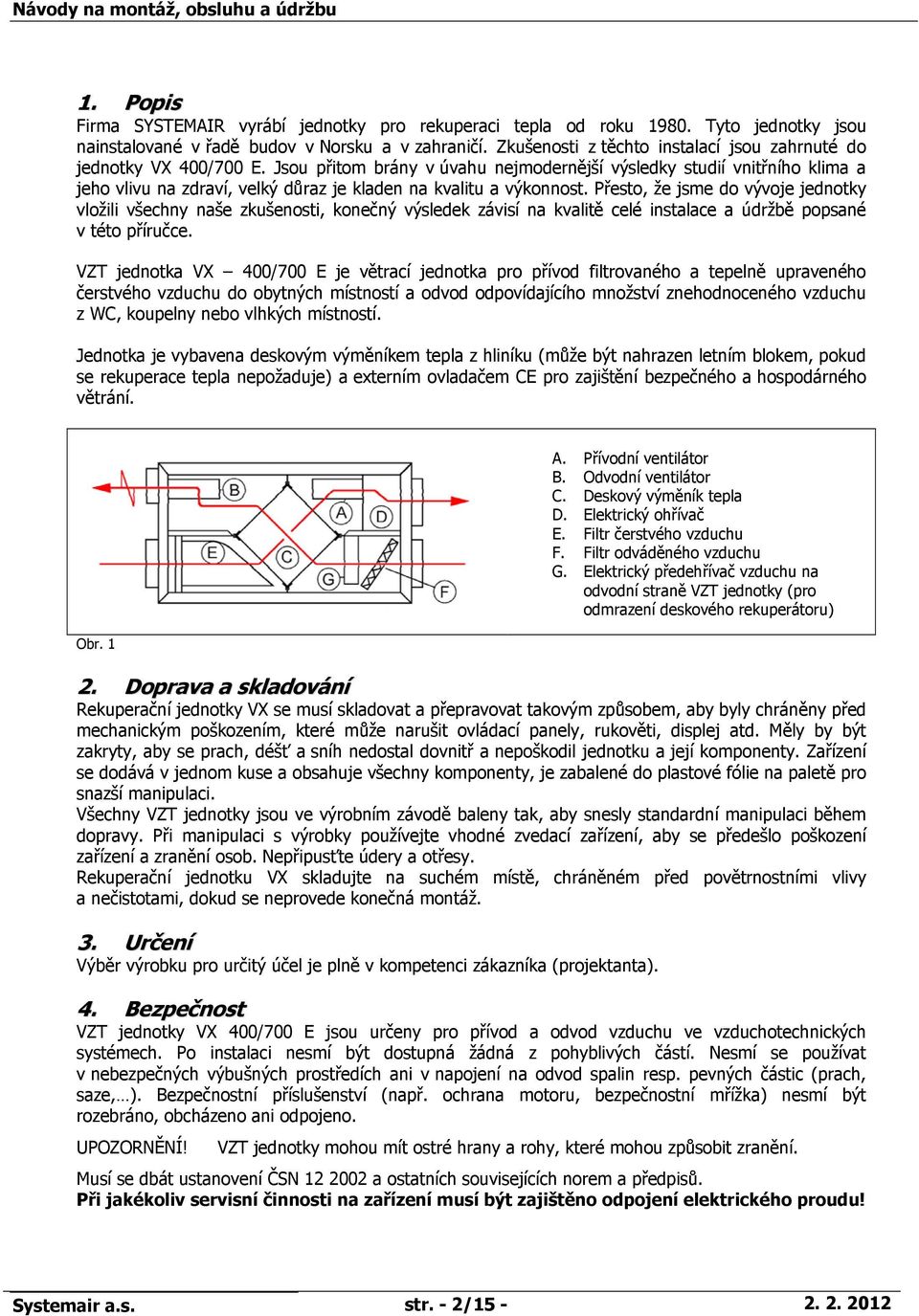

2 1. Popis Firma SYSTEMAIR vyrábí jednotky pro rekuperaci tepla od roku Tyto jednotky jsou nainstalované v řadě budov v Norsku a v zahraničí. Zkušenosti z těchto instalací jsou zahrnuté do jednotky VX 400/700 E. Jsou přitom brány v úvahu nejmodernější výsledky studií vnitřního klima a jeho vlivu na zdraví, velký důraz je kladen na kvalitu a výkonnost. Přesto, že jsme do vývoje jednotky vložili všechny naše zkušenosti, konečný výsledek závisí na kvalitě celé instalace a údržbě popsané v této příručce. VZT jednotka VX 400/700 E je větrací jednotka pro přívod filtrovaného a tepelně upraveného čerstvého vzduchu do obytných místností a odvod odpovídajícího množství znehodnoceného vzduchu z WC, koupelny nebo vlhkých místností. Jednotka je vybavena deskovým výměníkem tepla z hliníku (může být nahrazen letním blokem, pokud se rekuperace tepla nepožaduje) a externím ovladačem CE pro zajištění bezpečného a hospodárného větrání. Obr. 1 A. Přívodní ventilátor B. Odvodní ventilátor C. Deskový výměník tepla D. Elektrický ohřívač E. Filtr čerstvého vzduchu F. Filtr odváděného vzduchu G. Elektrický předehřívač vzduchu na odvodní straně VZT jednotky (pro odmrazení deskového rekuperátoru) 2. Doprava a skladování Rekuperační jednotky VX se musí skladovat a přepravovat takovým způsobem, aby byly chráněny před mechanickým poškozením, které může narušit ovládací panely, rukověti, displej atd. Měly by být zakryty, aby se prach, déšť a sníh nedostal dovnitř a nepoškodil jednotku a její komponenty. Zařízení se dodává v jednom kuse a obsahuje všechny komponenty, je zabalené do plastové fólie na paletě pro snazší manipulaci. Všechny VZT jednotky jsou ve výrobním závodě baleny tak, aby snesly standardní manipulaci během dopravy. Při manipulaci s výrobky používejte vhodné zvedací zařízení, aby se předešlo poškození zařízení a zranění osob. Nepřipusťte údery a otřesy. Rekuperační jednotku VX skladujte na suchém místě, chráněném před povětrnostními vlivy a nečistotami, dokud se neprovede konečná montáž. 3. Určení Výběr výrobku pro určitý účel je plně v kompetenci zákazníka (projektanta). 4. Bezpečnost VZT jednotky VX 400/700 E jsou určeny pro přívod a odvod vzduchu ve vzduchotechnických systémech. Po instalaci nesmí být dostupná žádná z pohyblivých částí. Nesmí se používat v nebezpečných výbušných prostředích ani v napojení na odvod spalin resp. pevných částic (prach, saze, ). Bezpečnostní příslušenství (např. ochrana motoru, bezpečnostní mřížka) nesmí být rozebráno, obcházeno ani odpojeno. UPOZORNĚNÍ! VZT jednotky mohou mít ostré hrany a rohy, které mohou způsobit zranění. Musí se dbát ustanovení ČSN a ostatních souvisejících norem a předpisů. Při jakékoliv servisní činnosti na zařízení musí být zajištěno odpojení elektrického proudu! Systemair a.s. str. - 2/

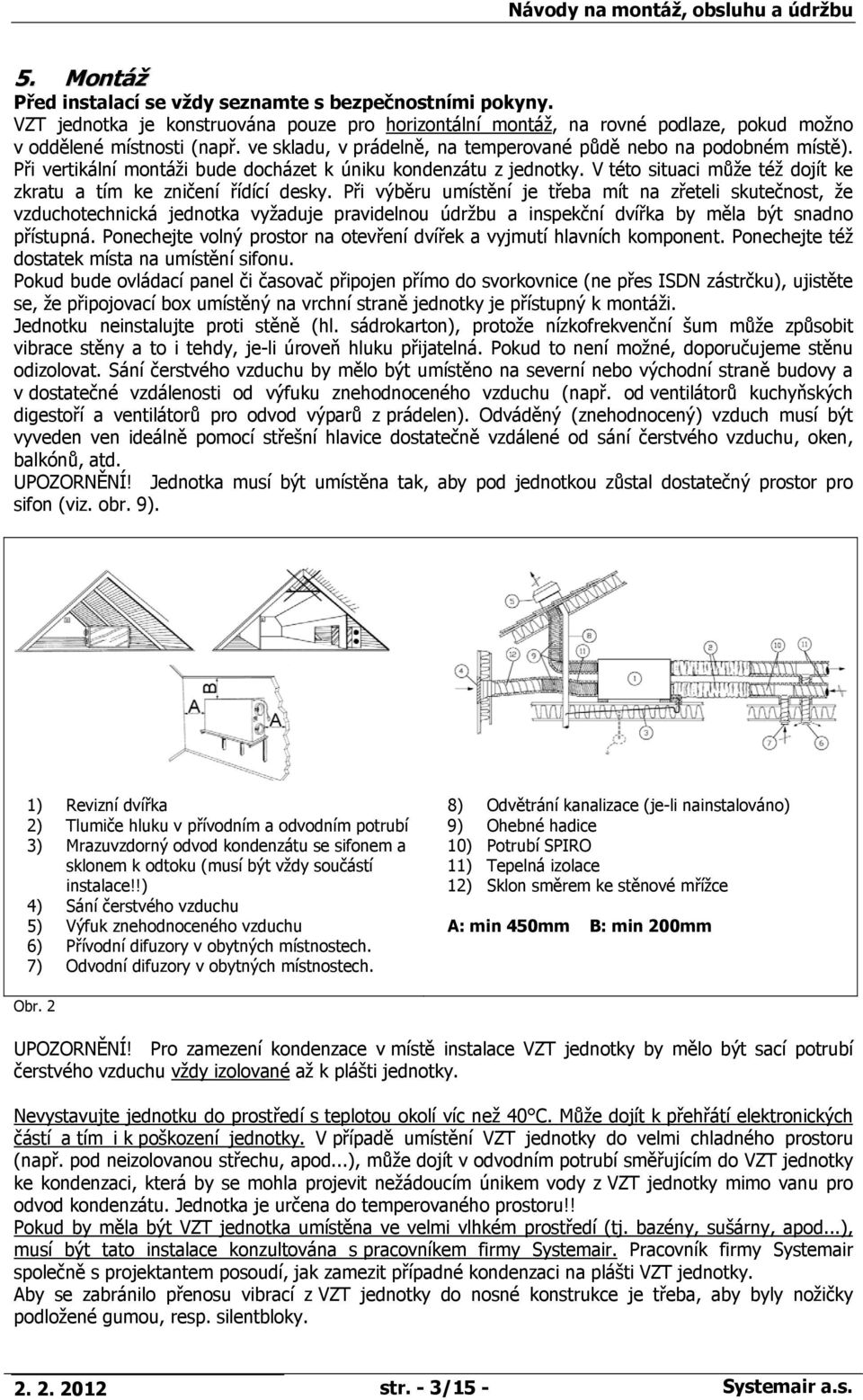

3 5. Montáž Před instalací se vždy seznamte s bezpečnostními pokyny. VZT jednotka je konstruována pouze pro horizontální montáž, na rovné podlaze, pokud možno v oddělené místnosti (např. ve skladu, v prádelně, na temperované půdě nebo na podobném místě). Při vertikální montáži bude docházet k úniku kondenzátu z jednotky. V této situaci může též dojít ke zkratu a tím ke zničení řídící desky. Při výběru umístění je třeba mít na zřeteli skutečnost, že vzduchotechnická jednotka vyžaduje pravidelnou údržbu a inspekční dvířka by měla být snadno přístupná. Ponechejte volný prostor na otevření dvířek a vyjmutí hlavních komponent. Ponechejte též dostatek místa na umístění sifonu. Pokud bude ovládací panel či časovač připojen přímo do svorkovnice (ne přes ISDN zástrčku), ujistěte se, že připojovací box umístěný na vrchní straně jednotky je přístupný k montáži. Jednotku neinstalujte proti stěně (hl. sádrokarton), protože nízkofrekvenční šum může způsobit vibrace stěny a to i tehdy, je-li úroveň hluku přijatelná. Pokud to není možné, doporučujeme stěnu odizolovat. Sání čerstvého vzduchu by mělo být umístěno na severní nebo východní straně budovy a v dostatečné vzdálenosti od výfuku znehodnoceného vzduchu (např. od ventilátorů kuchyňských digestoří a ventilátorů pro odvod výparů z prádelen). Odváděný (znehodnocený) vzduch musí být vyveden ven ideálně pomocí střešní hlavice dostatečně vzdálené od sání čerstvého vzduchu, oken, balkónů, atd. UPOZORNĚNÍ! Jednotka musí být umístěna tak, aby pod jednotkou zůstal dostatečný prostor pro sifon (viz. obr. 9). 1) Revizní dvířka 2) Tlumiče hluku v přívodním a odvodním potrubí 3) Mrazuvzdorný odvod kondenzátu se sifonem a sklonem k odtoku (musí být vždy součástí instalace!!) 4) Sání čerstvého vzduchu 5) Výfuk znehodnoceného vzduchu 6) Přívodní difuzory v obytných místnostech. 7) Odvodní difuzory v obytných místnostech. 8) Odvětrání kanalizace (je-li nainstalováno) 9) Ohebné hadice 10) Potrubí SPIRO 11) Tepelná izolace 12) Sklon směrem ke stěnové mřížce A: min 450mm B: min 200mm Obr. 2 UPOZORNĚNÍ! Pro zamezení kondenzace v místě instalace VZT jednotky by mělo být sací potrubí čerstvého vzduchu vždy izolované až k plášti jednotky. Nevystavujte jednotku do prostředí s teplotou okolí víc než 40 C. Může dojít k přehřátí elektronických částí a tím i k poškození jednotky. V případě umístění VZT jednotky do velmi chladného prostoru (např. pod neizolovanou střechu, apod...), může dojít v odvodním potrubí směřujícím do VZT jednotky ke kondenzaci, která by se mohla projevit nežádoucím únikem vody z VZT jednotky mimo vanu pro odvod kondenzátu. Jednotka je určena do temperovaného prostoru!! Pokud by měla být VZT jednotka umístěna ve velmi vlhkém prostředí (tj. bazény, sušárny, apod...), musí být tato instalace konzultována s pracovníkem firmy Systemair. Pracovník firmy Systemair společně s projektantem posoudí, jak zamezit případné kondenzaci na plášti VZT jednotky. Aby se zabránilo přenosu vibrací z VZT jednotky do nosné konstrukce je třeba, aby byly nožičky podložené gumou, resp. silentbloky str. - 3/15 - Systemair a.s.

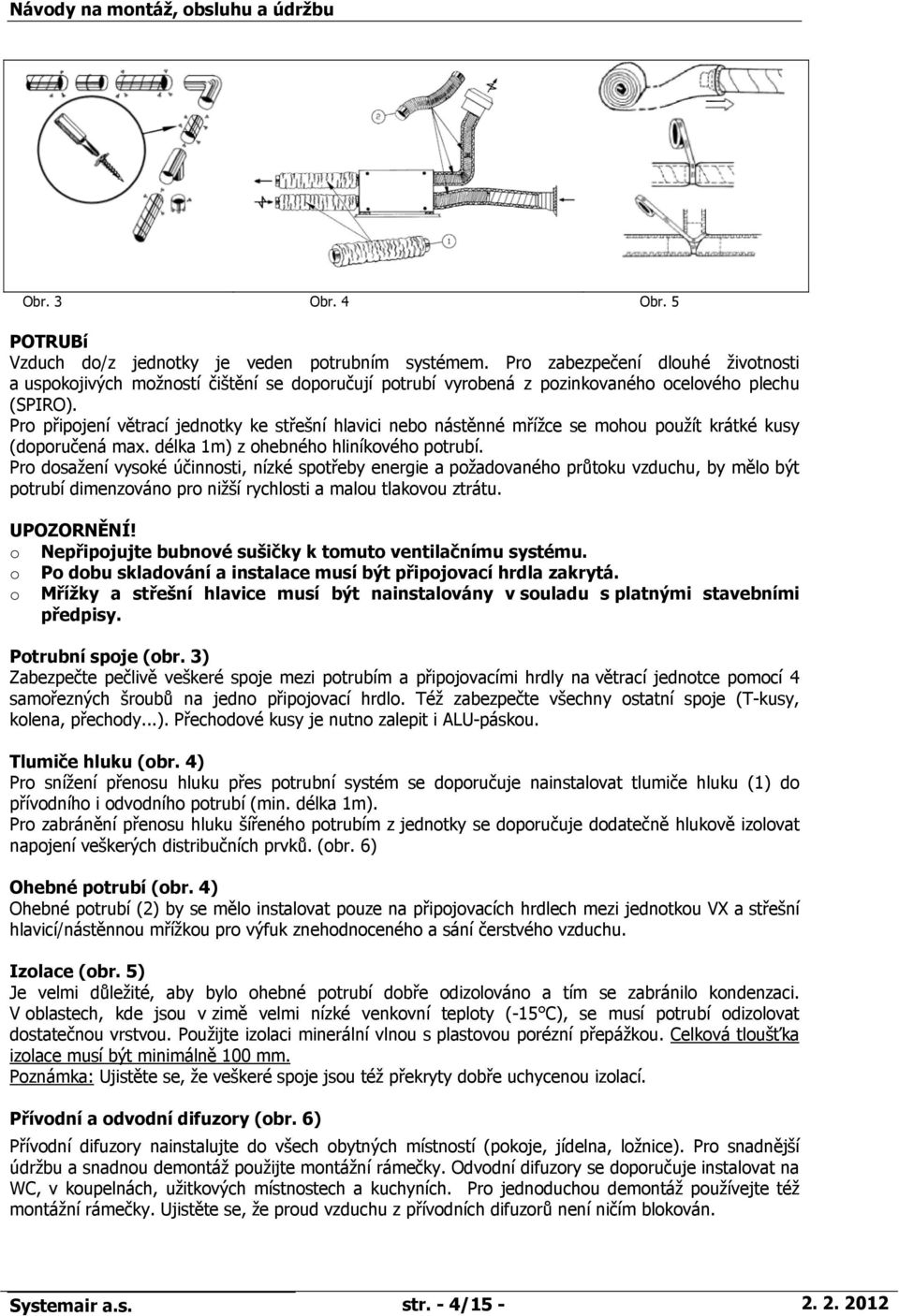

4 Obr. 3 Obr. 4 Obr. 5 POTRUBí Vzduch do/z jednotky je veden potrubním systémem. Pro zabezpečení dlouhé životnosti a uspokojivých možností čištění se doporučují potrubí vyrobená z pozinkovaného ocelového plechu (SPIRO). Pro připojení větrací jednotky ke střešní hlavici nebo nástěnné mřížce se mohou použít krátké kusy (doporučená max. délka 1m) z ohebného hliníkového potrubí. Pro dosažení vysoké účinnosti, nízké spotřeby energie a požadovaného průtoku vzduchu, by mělo být potrubí dimenzováno pro nižší rychlosti a malou tlakovou ztrátu. UPOZORNĚNÍ! o Nepřipojujte bubnové sušičky k tomuto ventilačnímu systému. o Po dobu skladování a instalace musí být připojovací hrdla zakrytá. o Mřížky a střešní hlavice musí být nainstalovány v souladu s platnými stavebními předpisy. Potrubní spoje (obr. 3) Zabezpečte pečlivě veškeré spoje mezi potrubím a připojovacími hrdly na větrací jednotce pomocí 4 samořezných šroubů na jedno připojovací hrdlo. Též zabezpečte všechny ostatní spoje (T-kusy, kolena, přechody...). Přechodové kusy je nutno zalepit i ALU-páskou. Tlumiče hluku (obr. 4) Pro snížení přenosu hluku přes potrubní systém se doporučuje nainstalovat tlumiče hluku (1) do přívodního i odvodního potrubí (min. délka 1m). Pro zabránění přenosu hluku šířeného potrubím z jednotky se doporučuje dodatečně hlukově izolovat napojení veškerých distribučních prvků. (obr. 6) Ohebné potrubí (obr. 4) Ohebné potrubí (2) by se mělo instalovat pouze na připojovacích hrdlech mezi jednotkou VX a střešní hlavicí/nástěnnou mřížkou pro výfuk znehodnoceného a sání čerstvého vzduchu. Izolace (obr. 5) Je velmi důležité, aby bylo ohebné potrubí dobře odizolováno a tím se zabránilo kondenzaci. V oblastech, kde jsou v zimě velmi nízké venkovní teploty (-15 C), se musí potrubí odizolovat dostatečnou vrstvou. Použijte izolaci minerální vlnou s plastovou porézní přepážkou. Celková tloušťka izolace musí být minimálně 100 mm. Poznámka: Ujistěte se, že veškeré spoje jsou též překryty dobře uchycenou izolací. Přívodní a odvodní difuzory (obr. 6) Přívodní difuzory nainstalujte do všech obytných místností (pokoje, jídelna, ložnice). Pro snadnější údržbu a snadnou demontáž použijte montážní rámečky. Odvodní difuzory se doporučuje instalovat na WC, v koupelnách, užitkových místnostech a kuchyních. Pro jednoduchou demontáž používejte též montážní rámečky. Ujistěte se, že proud vzduchu z přívodních difuzorů není ničím blokován. Systemair a.s. str. - 4/

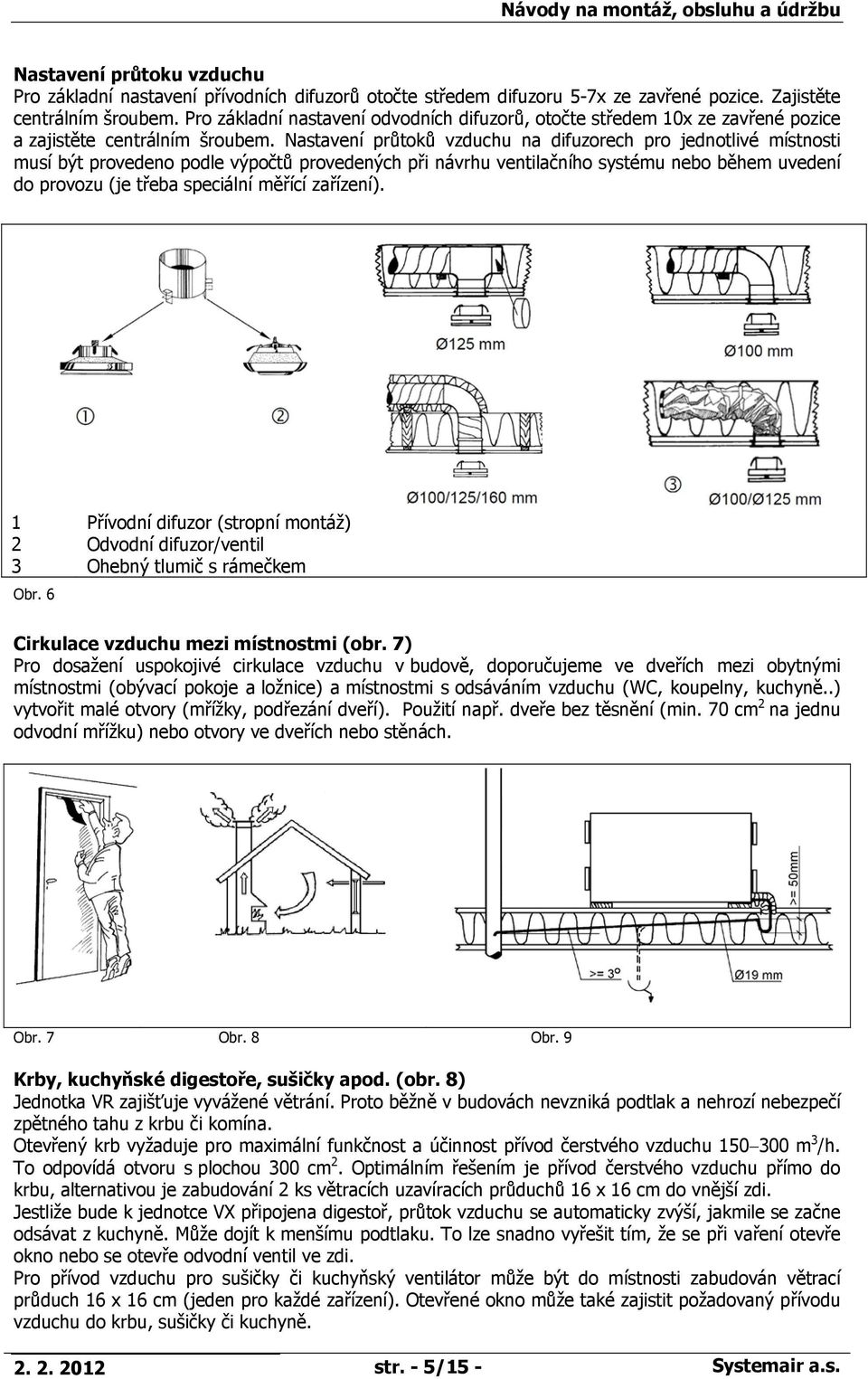

5 Nastavení průtoku vzduchu Pro základní nastavení přívodních difuzorů otočte středem difuzoru 5-7x ze zavřené pozice. Zajistěte centrálním šroubem. Pro základní nastavení odvodních difuzorů, otočte středem 10x ze zavřené pozice a zajistěte centrálním šroubem. Nastavení průtoků vzduchu na difuzorech pro jednotlivé místnosti musí být provedeno podle výpočtů provedených při návrhu ventilačního systému nebo během uvedení do provozu (je třeba speciální měřící zařízení). 1 Přívodní difuzor (stropní montáž) 2 Odvodní difuzor/ventil 3 Ohebný tlumič s rámečkem Obr. 6 Cirkulace vzduchu mezi místnostmi (obr. 7) Pro dosažení uspokojivé cirkulace vzduchu v budově, doporučujeme ve dveřích mezi obytnými místnostmi (obývací pokoje a ložnice) a místnostmi s odsáváním vzduchu (WC, koupelny, kuchyně..) vytvořit malé otvory (mřížky, podřezání dveří). Použití např. dveře bez těsnění (min. 70 cm 2 na jednu odvodní mřížku) nebo otvory ve dveřích nebo stěnách. Obr. 7 Obr. 8 Obr. 9 Krby, kuchyňské digestoře, sušičky apod. (obr. 8) Jednotka VR zajišťuje vyvážené větrání. Proto běžně v budovách nevzniká podtlak a nehrozí nebezpečí zpětného tahu z krbu či komína. Otevřený krb vyžaduje pro maximální funkčnost a účinnost přívod čerstvého vzduchu m 3 /h. To odpovídá otvoru s plochou 300 cm 2. Optimálním řešením je přívod čerstvého vzduchu přímo do krbu, alternativou je zabudování 2 ks větracích uzavíracích průduchů 16 x 16 cm do vnější zdi. Jestliže bude k jednotce VX připojena digestoř, průtok vzduchu se automaticky zvýší, jakmile se začne odsávat z kuchyně. Může dojít k menšímu podtlaku. To lze snadno vyřešit tím, že se při vaření otevře okno nebo se otevře odvodní ventil ve zdi. Pro přívod vzduchu pro sušičky či kuchyňský ventilátor může být do místnosti zabudován větrací průduch 16 x 16 cm (jeden pro každé zařízení). Otevřené okno může také zajistit požadovaný přívodu vzduchu do krbu, sušičky či kuchyně str. - 5/15 - Systemair a.s.

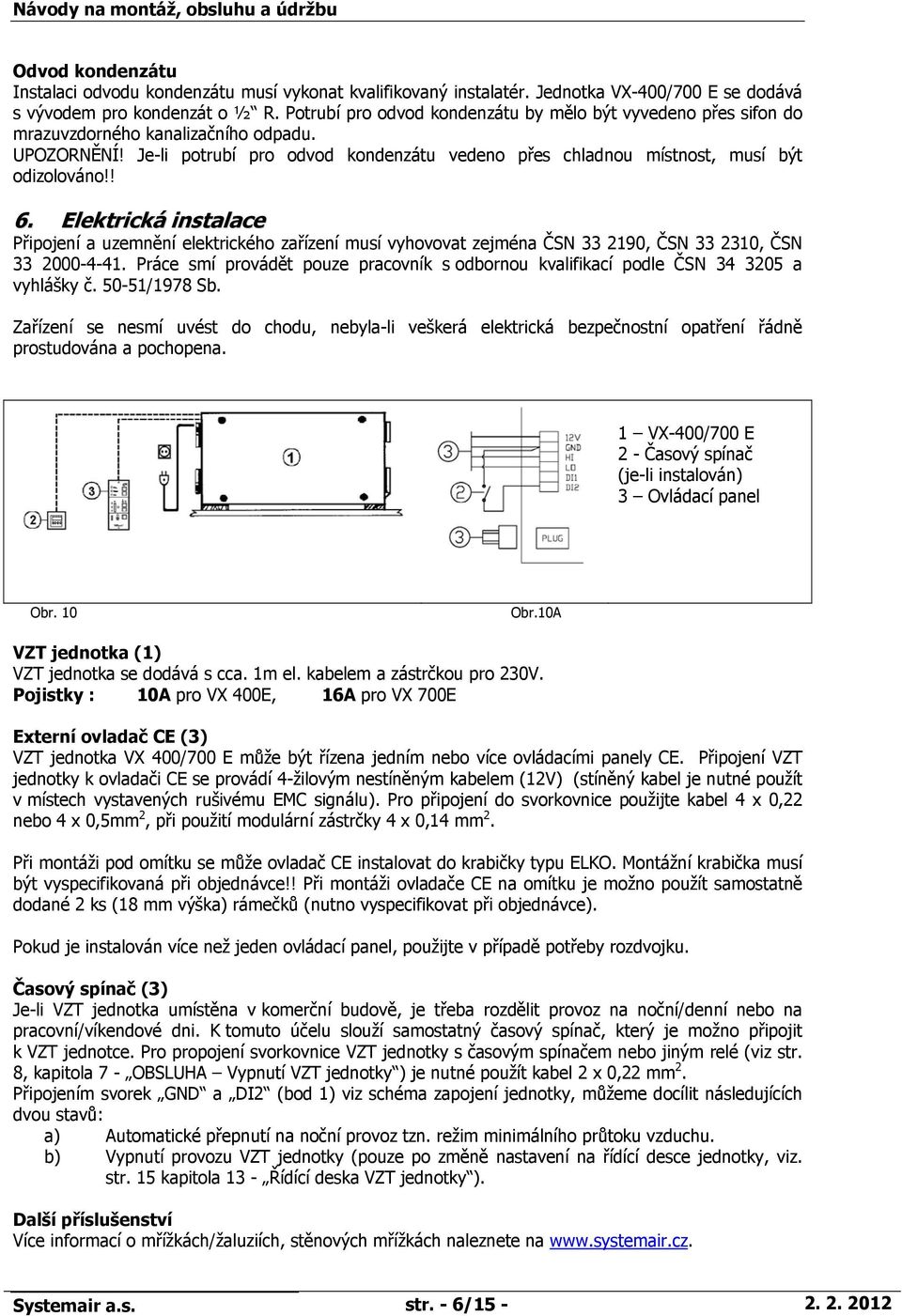

6 Odvod kondenzátu Instalaci odvodu kondenzátu musí vykonat kvalifikovaný instalatér. Jednotka VX-400/700 E se dodává s vývodem pro kondenzát o ½ R. Potrubí pro odvod kondenzátu by mělo být vyvedeno přes sifon do mrazuvzdorného kanalizačního odpadu. UPOZORNĚNÍ! Je-li potrubí pro odvod kondenzátu vedeno přes chladnou místnost, musí být odizolováno!! 6. Elektrická instalace Připojení a uzemnění elektrického zařízení musí vyhovovat zejména ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č /1978 Sb. Zařízení se nesmí uvést do chodu, nebyla-li veškerá elektrická bezpečnostní opatření řádně prostudována a pochopena. 1 VX-400/700 E 2 - Časový spínač (je-li instalován) 3 Ovládací panel Obr. 10 Obr.10A VZT jednotka (1) VZT jednotka se dodává s cca. 1m el. kabelem a zástrčkou pro 230V. Pojistky : 10A pro VX 400E, 16A pro VX 700E Externí ovladač CE (3) VZT jednotka VX 400/700 E může být řízena jedním nebo více ovládacími panely CE. Připojení VZT jednotky k ovladači CE se provádí 4-žilovým nestíněným kabelem (12V) (stíněný kabel je nutné použít v místech vystavených rušivému EMC signálu). Pro připojení do svorkovnice použijte kabel 4 x 0,22 nebo 4 x 0,5mm 2, při použití modulární zástrčky 4 x 0,14 mm 2. Při montáži pod omítku se může ovladač CE instalovat do krabičky typu ELKO. Montážní krabička musí být vyspecifikovaná při objednávce!! Při montáži ovladače CE na omítku je možno použít samostatně dodané 2 ks (18 mm výška) rámečků (nutno vyspecifikovat při objednávce). Pokud je instalován více než jeden ovládací panel, použijte v případě potřeby rozdvojku. Časový spínač (3) Je-li VZT jednotka umístěna v komerční budově, je třeba rozdělit provoz na noční/denní nebo na pracovní/víkendové dni. K tomuto účelu slouží samostatný časový spínač, který je možno připojit k VZT jednotce. Pro propojení svorkovnice VZT jednotky s časovým spínačem nebo jiným relé (viz str. 8, kapitola 7 - OBSLUHA Vypnutí VZT jednotky ) je nutné použít kabel 2 x 0,22 mm 2. Připojením svorek GND a DI2 (bod 1) viz schéma zapojení jednotky, můžeme docílit následujících dvou stavů: a) Automatické přepnutí na noční provoz tzn. režim minimálního průtoku vzduchu. b) Vypnutí provozu VZT jednotky (pouze po změně nastavení na řídící desce jednotky, viz. str. 15 kapitola 13 - Řídící deska VZT jednotky ). Další příslušenství Více informací o mřížkách/žaluziích, stěnových mřížkách naleznete na Systemair a.s. str. - 6/

7 7. Obsluha Ovladač CE Kontrolka aktuálního režimu průtoku vzduchu 4 5 Přepínače pro změnu průtoku vzduchu Kontrolky aktuálního nastavení teploty přívodního vzduchu 9 10 Přepínače pro změnu teploty přívodního vzduchu 11 Kontrolka pro signalizaci výměny filtru 12 Nepoužívá se 13 Vypnutí časového spínače, resetování doby pro výměnu filtru 14 Svítí elektrický ohřívač pracuje Bliká - odmrazování Obr. 11 VZT jednotka je řízena jedním nebo více ovladači CE s následujícími funkcemi: Průtok vzduchu (otáčky ventilátoru) Pro změnu režimu průtoku vzduchu ve 3 krocích jsou určeny přepínače (4) a (5). Snížení / zvýšení otáček ventilátoru se docílí stisknutím přepínačů (4) nebo (5). Rozsvícená kontrolka (1), (2) nebo (3) ukazuje nastavený režim průtoku vzduchu. Min (1) Režim minimálního průtoku vzduchu (viz křivka 1). Norm (2) Režim pracovního průtoku vzduchu v budově. Pracovní průtok vzduchu může být zvolen podle potřeby (vysoký/nízký) mezi dvěma křivkami 2 a 3 viz. charakteristika VZT jednotky v hlavním katalogu Systemair. Změna pracovního průtoku vzduchu se docílí pomocí přepínačů na ovladači CE. Současným stisknutím přepínačů (13) a (4) dostaneme pracovní průtok vysoký (viz křivka 3 v hlavním katalogu). Nastavení je potvrzeno blikajícími kontrolkami (2) a (3). Současným stisknutím přepínačů (13) a (5) dostaneme pracovní průtok nízký (viz křivka 2 v hlavním katalogu). Nastavení je potvrzeno blikajícími kontrolkami (1) a (2). Max (3) Režim maximálního průtoku vzduchu (viz křivka 3). Teplota přívodního vzduchu Pro změnu teploty přívodního vzduchu v 5-ti stupních jsou určeny přepínače (9) a (10), což odpovídá teplotnímu rozsahu C. Snížení / zvýšení teploty se docílí postupným stisknutím přepínačů (9) a (10). Rozsvícené kontrolky (6), (7) nebo (8) ukazují nastavenou hodnotu teploty přívodního vzduchu. Stupeň 1 Svítí dioda (6) Stupeň 2 Svítí současně dioda (6) a (7) Stupeň 3 Svítí dioda (7) Stupeň 4 Svítí současně dioda (7) a (8) Stupeň 5 Svítí dioda (8) El. ohřívač sepne pouze v případě, že teplota přívodního vzduchu za deskovým rekuperátorem nedosáhne požadované přednastavené hodnoty viz. stupeň 1-5. Dioda (14) svítí pouze v případě chodu ohřívače. Elektrický předehřívač v odvodní části VZT jednotky zapne v případě nebezpečí zamrznutí deskového výměníku. V době odmrazování bude kontrolka (14) blikat. Elektrické ohřívače lze úplně vypnout, tzv. krok 0. Diody (6), (7), (8) nebo (14) pak budou zhasnuté str. - 7/15 - Systemair a.s.

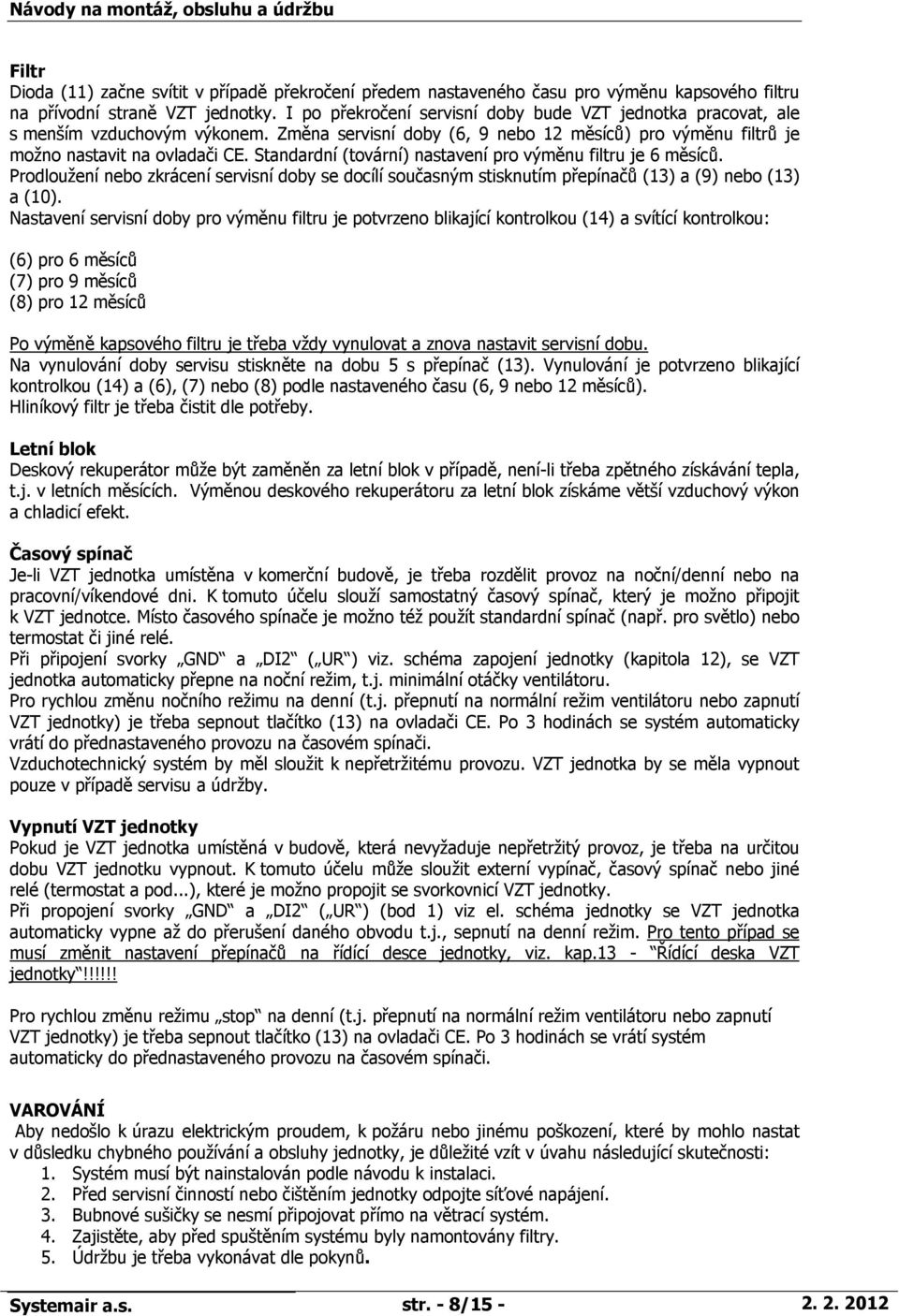

8 Filtr Dioda (11) začne svítit v případě překročení předem nastaveného času pro výměnu kapsového filtru na přívodní straně VZT jednotky. I po překročení servisní doby bude VZT jednotka pracovat, ale s menším vzduchovým výkonem. Změna servisní doby (6, 9 nebo 12 měsíců) pro výměnu filtrů je možno nastavit na ovladači CE. Standardní (tovární) nastavení pro výměnu filtru je 6 měsíců. Prodloužení nebo zkrácení servisní doby se docílí současným stisknutím přepínačů (13) a (9) nebo (13) a (10). Nastavení servisní doby pro výměnu filtru je potvrzeno blikající kontrolkou (14) a svítící kontrolkou: (6) pro 6 měsíců (7) pro 9 měsíců (8) pro 12 měsíců Po výměně kapsového filtru je třeba vždy vynulovat a znova nastavit servisní dobu. Na vynulování doby servisu stiskněte na dobu 5 s přepínač (13). Vynulování je potvrzeno blikající kontrolkou (14) a (6), (7) nebo (8) podle nastaveného času (6, 9 nebo 12 měsíců). Hliníkový filtr je třeba čistit dle potřeby. Letní blok Deskový rekuperátor může být zaměněn za letní blok v případě, není-li třeba zpětného získávání tepla, t.j. v letních měsících. Výměnou deskového rekuperátoru za letní blok získáme větší vzduchový výkon a chladicí efekt. Časový spínač Je-li VZT jednotka umístěna v komerční budově, je třeba rozdělit provoz na noční/denní nebo na pracovní/víkendové dni. K tomuto účelu slouží samostatný časový spínač, který je možno připojit k VZT jednotce. Místo časového spínače je možno též použít standardní spínač (např. pro světlo) nebo termostat či jiné relé. Při připojení svorky GND a DI2 ( UR ) viz. schéma zapojení jednotky (kapitola 12), se VZT jednotka automaticky přepne na noční režim, t.j. minimální otáčky ventilátoru. Pro rychlou změnu nočního režimu na denní (t.j. přepnutí na normální režim ventilátoru nebo zapnutí VZT jednotky) je třeba sepnout tlačítko (13) na ovladači CE. Po 3 hodinách se systém automaticky vrátí do přednastaveného provozu na časovém spínači. Vzduchotechnický systém by měl sloužit k nepřetržitému provozu. VZT jednotka by se měla vypnout pouze v případě servisu a údržby. Vypnutí VZT jednotky Pokud je VZT jednotka umístěná v budově, která nevyžaduje nepřetržitý provoz, je třeba na určitou dobu VZT jednotku vypnout. K tomuto účelu může sloužit externí vypínač, časový spínač nebo jiné relé (termostat a pod...), které je možno propojit se svorkovnicí VZT jednotky. Při propojení svorky GND a DI2 ( UR ) (bod 1) viz el. schéma jednotky se VZT jednotka automaticky vypne až do přerušení daného obvodu t.j., sepnutí na denní režim. Pro tento případ se musí změnit nastavení přepínačů na řídící desce jednotky, viz. kap.13 - Řídící deska VZT jednotky!!!!!! Pro rychlou změnu režimu stop na denní (t.j. přepnutí na normální režim ventilátoru nebo zapnutí VZT jednotky) je třeba sepnout tlačítko (13) na ovladači CE. Po 3 hodinách se vrátí systém automaticky do přednastaveného provozu na časovém spínači. VAROVÁNÍ Aby nedošlo k úrazu elektrickým proudem, k požáru nebo jinému poškození, které by mohlo nastat v důsledku chybného používání a obsluhy jednotky, je důležité vzít v úvahu následující skutečnosti: 1. Systém musí být nainstalován podle návodu k instalaci. 2. Před servisní činností nebo čištěním jednotky odpojte síťové napájení. 3. Bubnové sušičky se nesmí připojovat přímo na větrací systém. 4. Zajistěte, aby před spuštěním systému byly namontovány filtry. 5. Údržbu je třeba vykonávat dle pokynů. Systemair a.s. str. - 8/

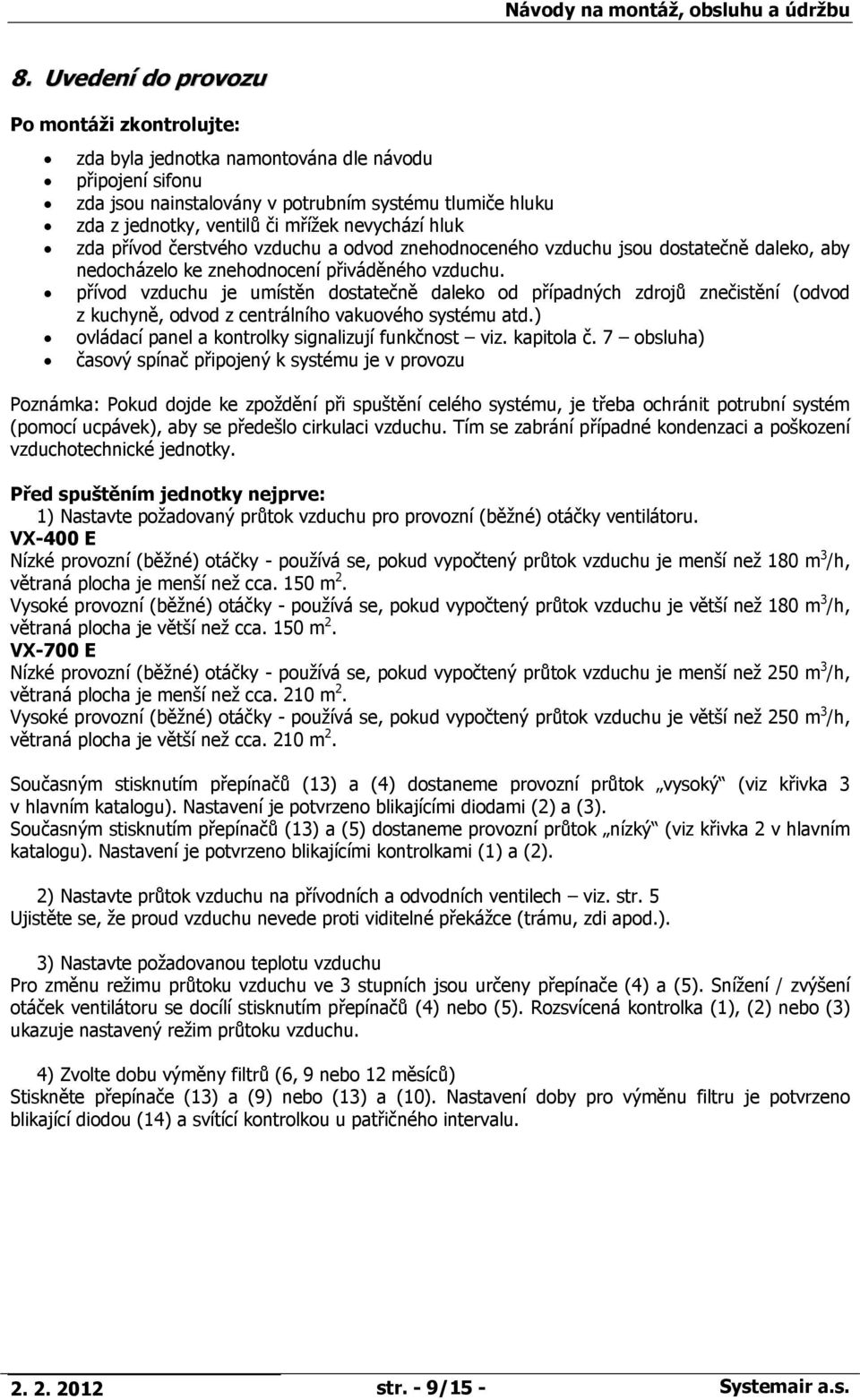

9 8. Uvedení do provozu Po montáži zkontrolujte: zda byla jednotka namontována dle návodu připojení sifonu zda jsou nainstalovány v potrubním systému tlumiče hluku zda z jednotky, ventilů či mřížek nevychází hluk zda přívod čerstvého vzduchu a odvod znehodnoceného vzduchu jsou dostatečně daleko, aby nedocházelo ke znehodnocení přiváděného vzduchu. přívod vzduchu je umístěn dostatečně daleko od případných zdrojů znečistění (odvod z kuchyně, odvod z centrálního vakuového systému atd.) ovládací panel a kontrolky signalizují funkčnost viz. kapitola č. 7 obsluha) časový spínač připojený k systému je v provozu Poznámka: Pokud dojde ke zpoždění při spuštění celého systému, je třeba ochránit potrubní systém (pomocí ucpávek), aby se předešlo cirkulaci vzduchu. Tím se zabrání případné kondenzaci a poškození vzduchotechnické jednotky. Před spuštěním jednotky nejprve: 1) Nastavte požadovaný průtok vzduchu pro provozní (běžné) otáčky ventilátoru. VX-400 E Nízké provozní (běžné) otáčky - používá se, pokud vypočtený průtok vzduchu je menší než 180 m 3 /h, větraná plocha je menší než cca. 150 m 2. Vysoké provozní (běžné) otáčky - používá se, pokud vypočtený průtok vzduchu je větší než 180 m 3 /h, větraná plocha je větší než cca. 150 m 2. VX-700 E Nízké provozní (běžné) otáčky - používá se, pokud vypočtený průtok vzduchu je menší než 250 m 3 /h, větraná plocha je menší než cca. 210 m 2. Vysoké provozní (běžné) otáčky - používá se, pokud vypočtený průtok vzduchu je větší než 250 m 3 /h, větraná plocha je větší než cca. 210 m 2. Současným stisknutím přepínačů (13) a (4) dostaneme provozní průtok vysoký (viz křivka 3 v hlavním katalogu). Nastavení je potvrzeno blikajícími diodami (2) a (3). Současným stisknutím přepínačů (13) a (5) dostaneme provozní průtok nízký (viz křivka 2 v hlavním katalogu). Nastavení je potvrzeno blikajícími kontrolkami (1) a (2). 2) Nastavte průtok vzduchu na přívodních a odvodních ventilech viz. str. 5 Ujistěte se, že proud vzduchu nevede proti viditelné překážce (trámu, zdi apod.). 3) Nastavte požadovanou teplotu vzduchu Pro změnu režimu průtoku vzduchu ve 3 stupních jsou určeny přepínače (4) a (5). Snížení / zvýšení otáček ventilátoru se docílí stisknutím přepínačů (4) nebo (5). Rozsvícená kontrolka (1), (2) nebo (3) ukazuje nastavený režim průtoku vzduchu. 4) Zvolte dobu výměny filtrů (6, 9 nebo 12 měsíců) Stiskněte přepínače (13) a (9) nebo (13) a (10). Nastavení doby pro výměnu filtru je potvrzeno blikající diodou (14) a svítící kontrolkou u patřičného intervalu str. - 9/15 - Systemair a.s.

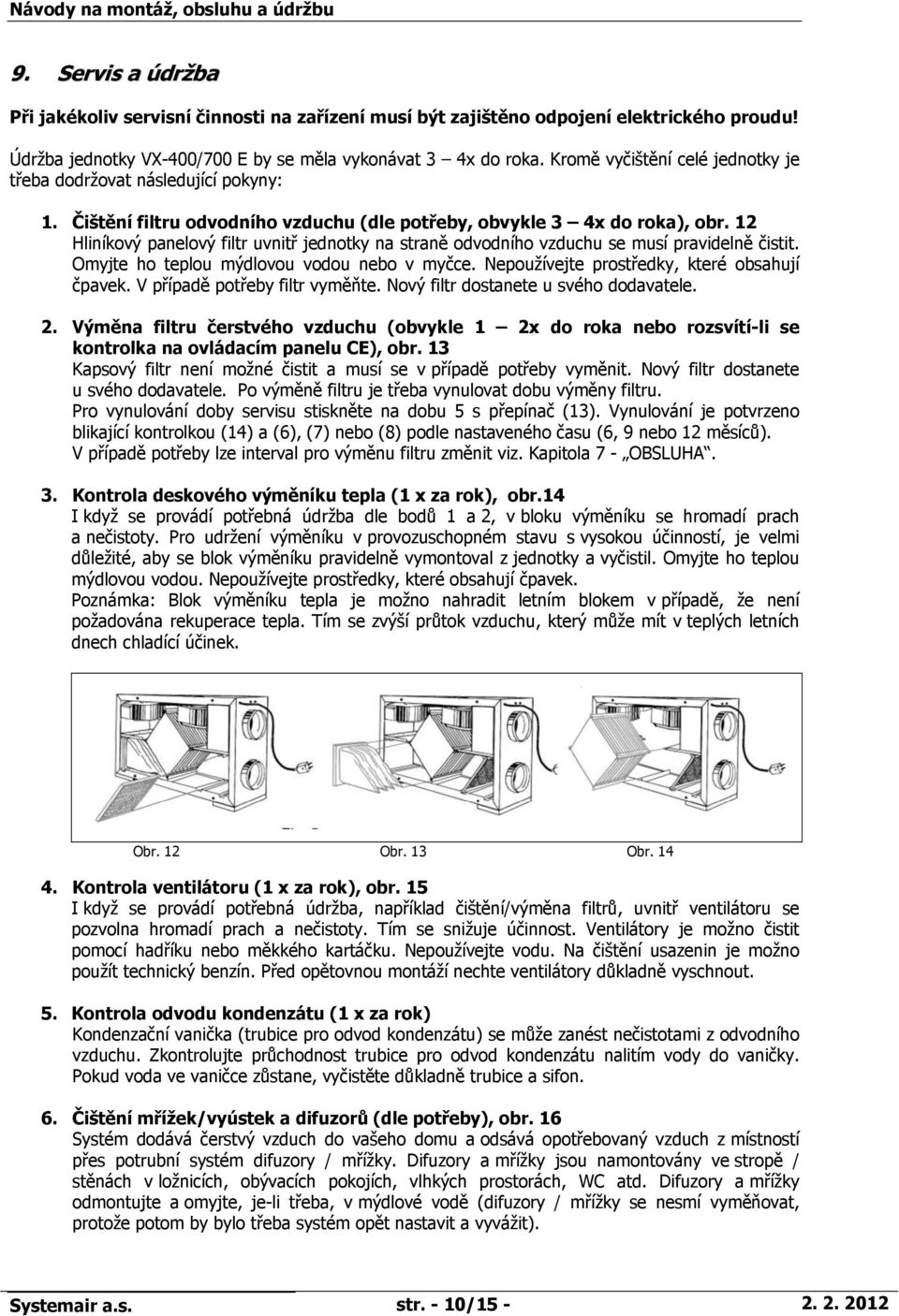

10 9. Servis a údržba Při jakékoliv servisní činnosti na zařízení musí být zajištěno odpojení elektrického proudu! Údržba jednotky VX-400/700 E by se měla vykonávat 3 4x do roka. Kromě vyčištění celé jednotky je třeba dodržovat následující pokyny: 1. Čištění filtru odvodního vzduchu (dle potřeby, obvykle 3 4x do roka), obr. 12 Hliníkový panelový filtr uvnitř jednotky na straně odvodního vzduchu se musí pravidelně čistit. Omyjte ho teplou mýdlovou vodou nebo v myčce. Nepoužívejte prostředky, které obsahují čpavek. V případě potřeby filtr vyměňte. Nový filtr dostanete u svého dodavatele. 2. Výměna filtru čerstvého vzduchu (obvykle 1 2x do roka nebo rozsvítí-li se kontrolka na ovládacím panelu CE), obr. 13 Kapsový filtr není možné čistit a musí se v případě potřeby vyměnit. Nový filtr dostanete u svého dodavatele. Po výměně filtru je třeba vynulovat dobu výměny filtru. Pro vynulování doby servisu stiskněte na dobu 5 s přepínač (13). Vynulování je potvrzeno blikající kontrolkou (14) a (6), (7) nebo (8) podle nastaveného času (6, 9 nebo 12 měsíců). V případě potřeby lze interval pro výměnu filtru změnit viz. Kapitola 7 - OBSLUHA. 3. Kontrola deskového výměníku tepla (1 x za rok), obr.14 I když se provádí potřebná údržba dle bodů 1 a 2, v bloku výměníku se hromadí prach a nečistoty. Pro udržení výměníku v provozuschopném stavu s vysokou účinností, je velmi důležité, aby se blok výměníku pravidelně vymontoval z jednotky a vyčistil. Omyjte ho teplou mýdlovou vodou. Nepoužívejte prostředky, které obsahují čpavek. Poznámka: Blok výměníku tepla je možno nahradit letním blokem v případě, že není požadována rekuperace tepla. Tím se zvýší průtok vzduchu, který může mít v teplých letních dnech chladící účinek. Obr. 12 Obr. 13 Obr Kontrola ventilátoru (1 x za rok), obr. 15 I když se provádí potřebná údržba, například čištění/výměna filtrů, uvnitř ventilátoru se pozvolna hromadí prach a nečistoty. Tím se snižuje účinnost. Ventilátory je možno čistit pomocí hadříku nebo měkkého kartáčku. Nepoužívejte vodu. Na čištění usazenin je možno použít technický benzín. Před opětovnou montáží nechte ventilátory důkladně vyschnout. 5. Kontrola odvodu kondenzátu (1 x za rok) Kondenzační vanička (trubice pro odvod kondenzátu) se může zanést nečistotami z odvodního vzduchu. Zkontrolujte průchodnost trubice pro odvod kondenzátu nalitím vody do vaničky. Pokud voda ve vaničce zůstane, vyčistěte důkladně trubice a sifon. 6. Čištění mřížek/vyústek a difuzorů (dle potřeby), obr. 16 Systém dodává čerstvý vzduch do vašeho domu a odsává opotřebovaný vzduch z místností přes potrubní systém difuzory / mřížky. Difuzory a mřížky jsou namontovány ve stropě / stěnách v ložnicích, obývacích pokojích, vlhkých prostorách, WC atd. Difuzory a mřížky odmontujte a omyjte, je-li třeba, v mýdlové vodě (difuzory / mřížky se nesmí vyměňovat, protože potom by bylo třeba systém opět nastavit a vyvážit). Systemair a.s. str. - 10/

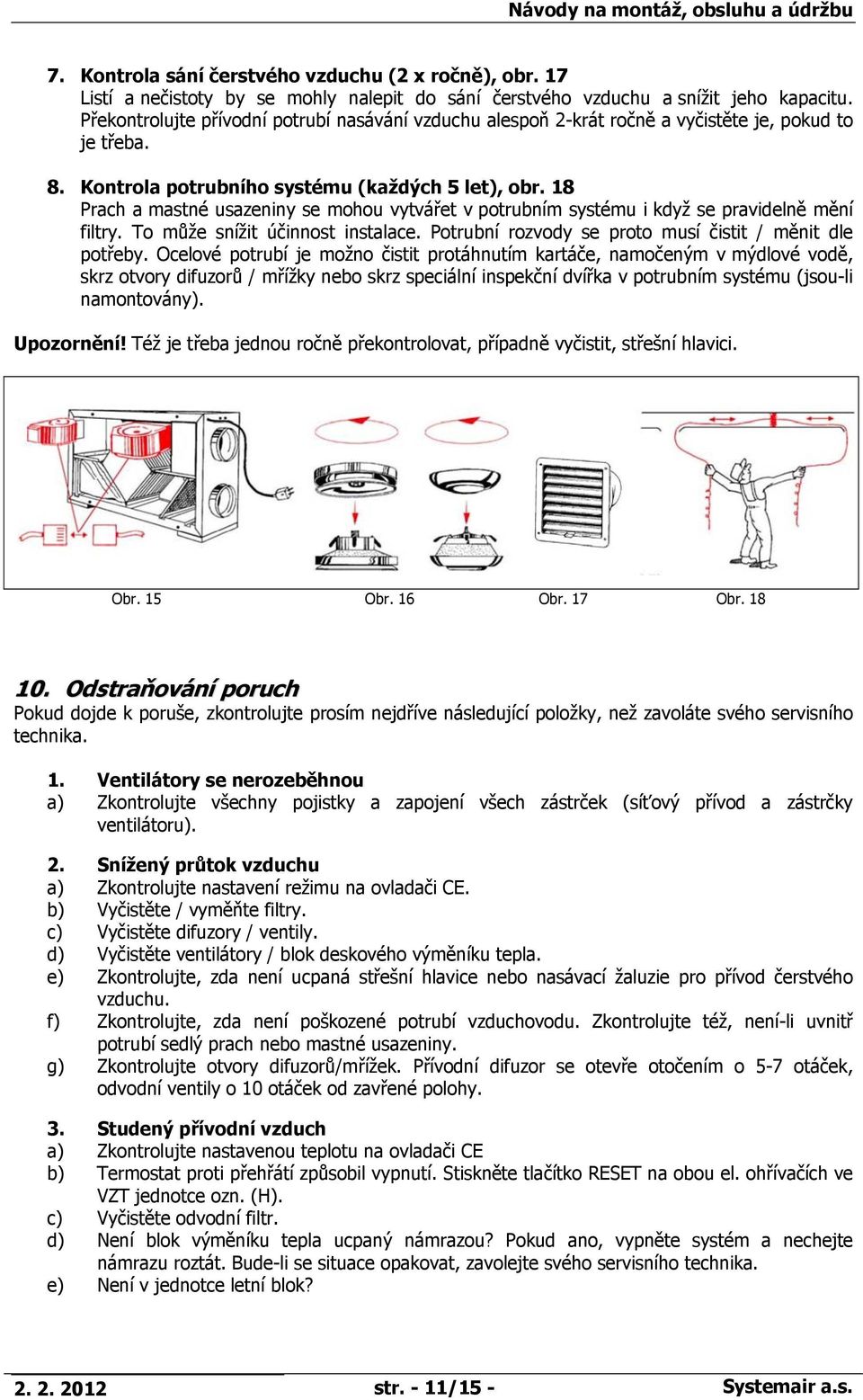

11 7. Kontrola sání čerstvého vzduchu (2 x ročně), obr. 17 Listí a nečistoty by se mohly nalepit do sání čerstvého vzduchu a snížit jeho kapacitu. Překontrolujte přívodní potrubí nasávání vzduchu alespoň 2-krát ročně a vyčistěte je, pokud to je třeba. 8. Kontrola potrubního systému (každých 5 let), obr. 18 Prach a mastné usazeniny se mohou vytvářet v potrubním systému i když se pravidelně mění filtry. To může snížit účinnost instalace. Potrubní rozvody se proto musí čistit / měnit dle potřeby. Ocelové potrubí je možno čistit protáhnutím kartáče, namočeným v mýdlové vodě, skrz otvory difuzorů / mřížky nebo skrz speciální inspekční dvířka v potrubním systému (jsou-li namontovány). Upozornění! Též je třeba jednou ročně překontrolovat, případně vyčistit, střešní hlavici. Obr. 15 Obr. 16 Obr. 17 Obr Odstraňování poruch Pokud dojde k poruše, zkontrolujte prosím nejdříve následující položky, než zavoláte svého servisního technika. 1. Ventilátory se nerozeběhnou a) Zkontrolujte všechny pojistky a zapojení všech zástrček (síťový přívod a zástrčky ventilátoru). 2. Snížený průtok vzduchu a) Zkontrolujte nastavení režimu na ovladači CE. b) Vyčistěte / vyměňte filtry. c) Vyčistěte difuzory / ventily. d) Vyčistěte ventilátory / blok deskového výměníku tepla. e) Zkontrolujte, zda není ucpaná střešní hlavice nebo nasávací žaluzie pro přívod čerstvého vzduchu. f) Zkontrolujte, zda není poškozené potrubí vzduchovodu. Zkontrolujte též, není-li uvnitř potrubí sedlý prach nebo mastné usazeniny. g) Zkontrolujte otvory difuzorů/mřížek. Přívodní difuzor se otevře otočením o 5-7 otáček, odvodní ventily o 10 otáček od zavřené polohy. 3. Studený přívodní vzduch a) Zkontrolujte nastavenou teplotu na ovladači CE b) Termostat proti přehřátí způsobil vypnutí. Stiskněte tlačítko RESET na obou el. ohřívačích ve VZT jednotce ozn. (H). c) Vyčistěte odvodní filtr. d) Není blok výměníku tepla ucpaný námrazou? Pokud ano, vypněte systém a nechejte námrazu roztát. Bude-li se situace opakovat, zavolejte svého servisního technika. e) Není v jednotce letní blok? str. - 11/15 - Systemair a.s.

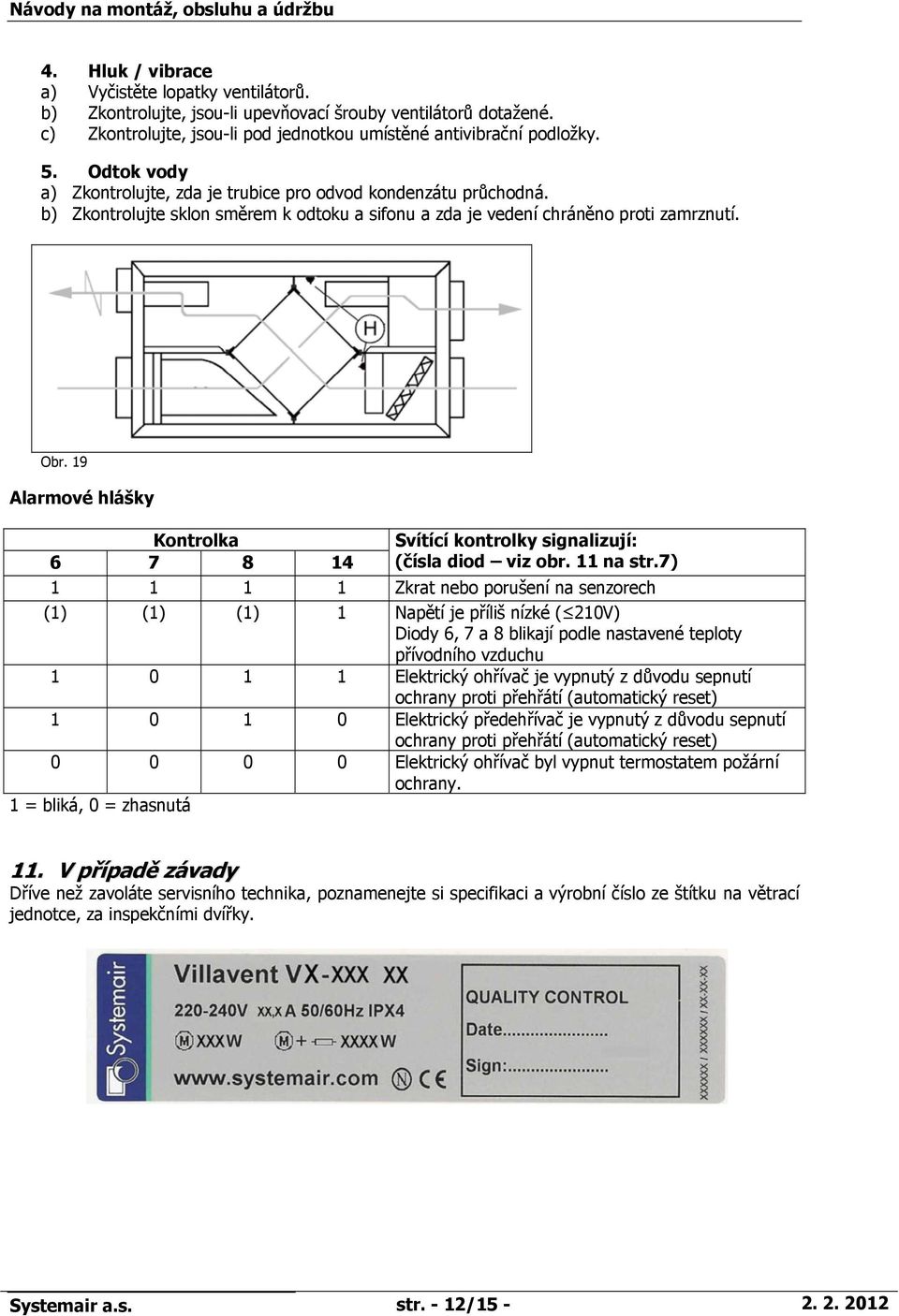

12 4. Hluk / vibrace a) Vyčistěte lopatky ventilátorů. b) Zkontrolujte, jsou-li upevňovací šrouby ventilátorů dotažené. c) Zkontrolujte, jsou-li pod jednotkou umístěné antivibrační podložky. 5. Odtok vody a) Zkontrolujte, zda je trubice pro odvod kondenzátu průchodná. b) Zkontrolujte sklon směrem k odtoku a sifonu a zda je vedení chráněno proti zamrznutí. Obr. 19 Alarmové hlášky Kontrolka Svítící kontrolky signalizují: (čísla diod viz obr. 11 na str.7) Zkrat nebo porušení na senzorech (1) (1) (1) 1 Napětí je příliš nízké ( 210V) Diody 6, 7 a 8 blikají podle nastavené teploty přívodního vzduchu Elektrický ohřívač je vypnutý z důvodu sepnutí ochrany proti přehřátí (automatický reset) Elektrický předehřívač je vypnutý z důvodu sepnutí ochrany proti přehřátí (automatický reset) Elektrický ohřívač byl vypnut termostatem požární ochrany. 1 = bliká, 0 = zhasnutá 11. V případě závady Dříve než zavoláte servisního technika, poznamenejte si specifikaci a výrobní číslo ze štítku na větrací jednotce, za inspekčními dvířky. Systemair a.s. str. - 12/

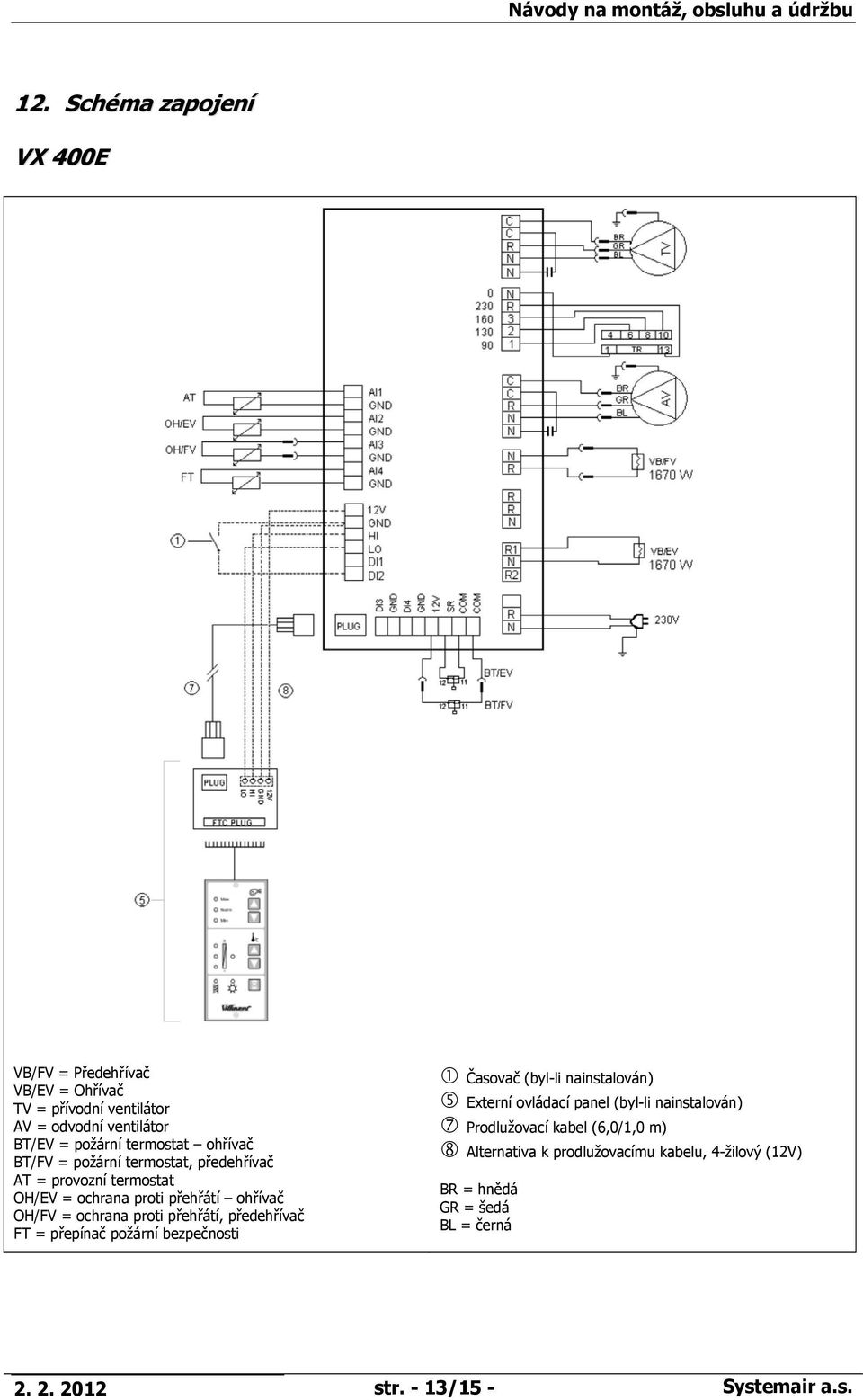

13 12. Schéma zapojení VX 400E VB/FV = Předehřívač VB/EV = Ohřívač TV = přívodní ventilátor AV = odvodní ventilátor BT/EV = požární termostat ohřívač BT/FV = požární termostat, předehřívač AT = provozní termostat OH/EV = ochrana proti přehřátí ohřívač OH/FV = ochrana proti přehřátí, předehřívač FT = přepínač požární bezpečnosti Časovač (byl-li nainstalován) Externí ovládací panel (byl-li nainstalován) Prodlužovací kabel (6,0/1,0 m) Alternativa k prodlužovacímu kabelu, 4-žilový (12V) BR = hnědá GR = šedá BL = černá str. - 13/15 - Systemair a.s.

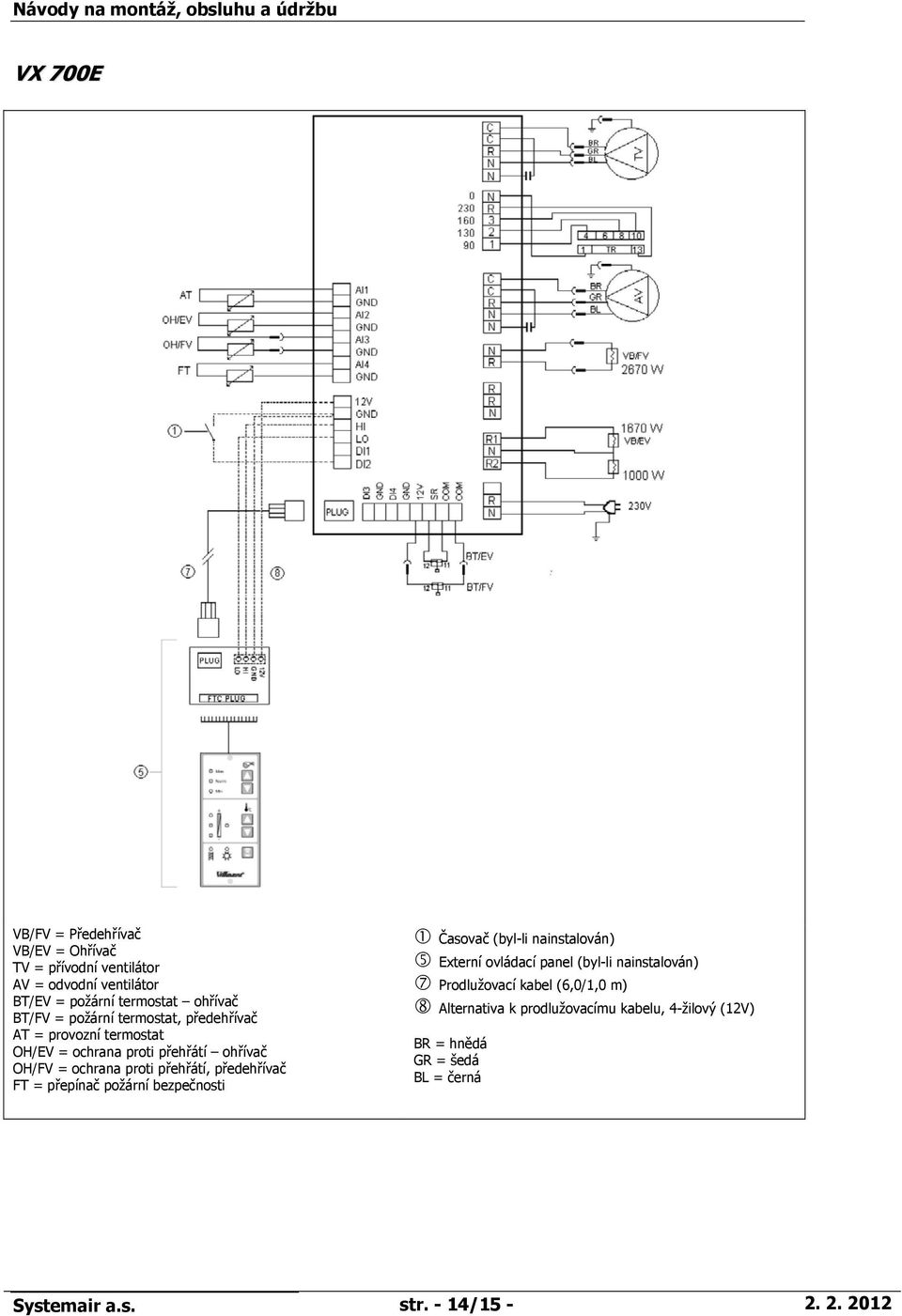

14 VX 700E VB/FV = Předehřívač VB/EV = Ohřívač TV = přívodní ventilátor AV = odvodní ventilátor BT/EV = požární termostat ohřívač BT/FV = požární termostat, předehřívač AT = provozní termostat OH/EV = ochrana proti přehřátí ohřívač OH/FV = ochrana proti přehřátí, předehřívač FT = přepínač požární bezpečnosti Časovač (byl-li nainstalován) Externí ovládací panel (byl-li nainstalován) Prodlužovací kabel (6,0/1,0 m) Alternativa k prodlužovacímu kabelu, 4-žilový (12V) BR = hnědá GR = šedá BL = černá Systemair a.s. str. - 14/

15 13. Řídící deska VZT jednotky Základní nastavení přepínačů na řídící desce. V případě požadavku na vypnutí VZT jednotky externím vypínačem (časovým spínačem, jiným relé) viz str. 9 kapitola Vypnutí VZT jednotky se musí změnit výchozí nastavení přepínačů na řídící desce podle obr. V tomto případě se VZT jednotka při propojení svorek GND a Dl2 automaticky vypne. V případě požadavku na odmražení deskového rekuperátoru VZT jednotky pouze pomocí zapnutého odtahového ventilátoru (přívodní ventilátor je mimo provoz) je nutné změnit výchozí nastavení přepínačů na řídící desce podle obr. Výrobce: Prodej a servis: Systemair AB Systemair a.s., Industrivägen 3 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice SE Skinnskatteberg Doručovací adresa, kancelář, sklad: Hlavní 826, Praha - Hovorčovice Švédsko tel.: fax: web: Systemair a.s., zdroj: ( ) a ( ), WD ( ) str. - 15/15 - Systemair a.s.
