1 P74200ee_F5U228ee_cz :41 Page 1 Vysokorychlostní rekordér DVD USB 2.0 Zachycení obrazu z videokamery, kamery PC a videorekordéru Cz Uživatelská příručka F5U228ee

2 P74200ee_F5U228ee_cz :41 Page 2

3 P74200ee_F5U228ee_cz :41 Page 3 Obsah Úvod Přehled Funkce Vlastnosti Doporučené systémové požadavky Instalace Rychlé spuštění snímání obrazu Informace Cz

4 P74200ee_F5U228ee_cz :41 Page 4

5 P74200ee_F5U228ee_cz :41 Page 1 Úvod Vítejte u vysokorychlostního připojení USB Belkin! Gratulujeme a děkujeme, že jste si zakoupili vysokorychlostní rekordér DVD USB 2.0. Nyní můžete snadno snímat obraz z videokamer, videorekordérů a dalších analogových zdrojů obrazu, rovněž můžete ke svému videu přidávat profesionální titulky, zvukové stopy a ohromující efekty. Rekordér DVD umožňuje sdílení filmů na pásce přes , web nebo jako vysoce kvalitní DVD či VCD. Nyní můžete vytvářet disky, které lze přehrávat v domácích přehrávačích DVD nebo na počítačích vybavených programem pro přehrávání DVD, obsahuje podporu zařízení na vypalování DC a DVD. Cz 1

6 P74200ee_F5U228ee_cz :41 Page 2 Přehled Funkce Vyhovuje požadavkům vysokorychlostního USB 2.0 Výkon Plug-and-Play Kompatibilita s kombinovanými zařízeními a zařízeními S-Video Podpora vstupů pro video NTSC, PAL a SECAM Podpora 30 rámečků za sekundu při rozlišení 352x240, 640x480 a 720x480 Podpora snímání nehybného obrazu s vysokým rozlišením 640x480 Vlastnosti Vstup pro video: Kombinovaný a S-Video Velikost obrazového snímku: 160x120, 320x240, 640x480 a 720x480 Zdroj napájení: Samonapájecí přes port USB, +5 V stejn. 240 ma max. Programové rozhraní: Microsoft WDM, Twain Konektory pro výstup signálu: Composite Video Konektor RCA - průmyslový standard S-Video Konektor pro S-Video s otvory - průmyslový standard 2

7 P74200ee_F5U228ee_cz :41 Page 3 Přehled Doporučené systémové požadavky Procesor 1GHz Pentium 4 nebo podobný Port vysokorychlostní USB 2.0 Windows 2000 nebo XP 128 MB RAM Volné místo na pevném disku 500 MB Disk CD-ROM Pro záznam zvuku je nutná zvuková karta, reproduktor a mikrofon Cz Zdroj Volitelné S-Video Stolní počítač Videokamera Volitelné S-Video Port USB Televizor Videorekordér Propojovací šňůra RCA A/V Tok signálu Zvuková karta Laptop 3

8 P74200ee_F5U228ee_cz :41 Page 4 Instalace Důležitá poznámka: Ovladač zařízení F5U228 je nutno instalovat před připojením tohoto zařízení k počítači. Windows XP/ Vložte instalační CD ovladače F5U228 do jednotky CD-ROM. Za chvíli se spustí zahajovací program CD a zobrazí se hlavní nabídka. Klepnutím na tlačítko install driver budou nainstalovány požadované ovladače zařízení F5U Spustí se průvodce instalací a zahájí se instalace. Klepněte na Next. 3. Zobrazí se okno s licencí programu. Klepnutím na Yes akceptujete podmínky licenční smlouvy a pokračujete v instalaci. 4. Průvodce instalací vyzve k zadání umístění programu USB 2.0 Image. Klepnutím na Next zvolte výchozí umístění. 5. Klepnutím na Finish dokončete instalaci ovladače. 6. Zařízení F5U228 zasuňte do portu USB, který je kompatibilní vysokorychlostním USB Zařízení F5U228 bude zjištěno spustí se Průvodce přidáním nového hardware. Poznámka: Upozornění na zbývající část instalace je v programu Windows XP automatické. Není vyžadován žádný další vstup uživatele. V programu Windows 2000 se může zobrazit hlášení nenalezen digitální podpis. Pokud se tak stane, pokračujte klepnutím na Ano. 4

9 P74200ee_F5U228ee_cz :41 Page 5 Instalace 8. Správnou instalaci zařízení F5U228 zjistíte ve Správci zařízení systému Windows: a. Klepněte pravým tlačítkem myši na Tento počítač. b. Vyberte Vlastnosti. c. Vyberte složku hardware a klepněte na správce zařízení. d. Klepněte na znaménko plus (+) vedle zobrazovací zařízení. Nyní se má zobrazit záznam pro Hi-Speed USB 2.0 DVD Creator. Cz Poznámka: V následujících krocích se předpokládá, že k propojení zdroje obrazu a zařízení F5U228 byl použit kombinovaný video kabel. 9. Po dokončení instalace zařízení propojte F5U228 a konektor výstupu videa zdrojového zařízení kombinovaným video kabelem. 10. Stereo zástrčku kabelu pro zvukový adaptér zasuňte do konektoru pro výstup zvuku na zvukové kartě. Pak propojte zvukový adaptér a konektory pro vstup zvuku na zvukovém zařízení stereofonním zvukovým kabelem. 11. Instalace hardware je dokončena. 12. Klepněte na tlačítko Install VideoStudio 6 v hlavní nabídce instalačního CD zařízení F5U228 a postupujte podle pokynů instalačního programu. 13. Před zachycením prvního obrazového klipu se doporučuje, abyste si přečetli nebo vytiskly uživatelskou příručku aplikace VideoStudio. Vyberte tlačítko VideoStudio User Guide z hlavní nabídky instalačního CD zařízení F5U228. Příručka je umístěna na instalačním CD ve formátu PDF. 5

10 P74200ee_F5U228ee_cz :41 Page 6 Rychlé spuštění snímání obrazu 1. Spuštění aplikace VideoStudio. 2. Vyberte start z příkazového řádku v horní části obrazovky aplikace VideoStudio. 3. Klepněte na ikonu New Project a vyberte šablonu ze seznamu. Pro tento případ vybereme NTSC VCD. 4. Klepnutím na OK dokončíte výběr šablony a přesunete se na obrazovku capture. 5. V okně ovladače na levé straně obrazovky VideoStudio musí být zobrazeno Hi-Speed USB 2.0 DVD Creator. 6. Zapněte zdroj obrazu. Zdrojový materiál by se měl zobrazit v okně náhledu VideoStudio. Pokud zdrojový materiál obsahuje zvukovou stopu, měli byste slyšet zvuk. 7. Pokud si přejete zahájit snímání zdrojového materiálu, klepněte na ikonu Capture Video v levém horním rohu obrazovky VideoStudio. Důležitá poznámka: Při snímání obrazu je procesor přednostně zaměřen na nahrávání zdrojového materiálu. Zobrazení v okně náhledu může být trhané s horizontálními vadami. Zobrazení konečného videoklipu nebude tyto vady obsahovat. 8. Pokud si přejete ukončit proces snímání, klepněte na ikonu Capture Video. 9. V pruhu v dolní části okna VideoStudio se zobrazí ikona filmu. Poklepáním na ikonu filmu otevřete filmový klip v okně náhledu aplikace VideoStudio. 6

11 P74200ee_F5U228ee_cz :41 Page 7 Rychlé spuštění snímání obrazu 10. Nyní můžete přidávat efekty nebo upravovat filmový klip pomocí funkce úprav a přizpůsobení. Více informací naleznete v podrobné uživatelské příručce VideoStudio na instalačním disku zařízení F5U Až budete hotovi s tvorbou konečného filmového klipu, vyberte finish z příkazového řádku v horní části obrazovky VideoStudio. 12. Nyní si můžete vybrat mezi vytvořením obrazového souboru, který bude zobrazen na počítači a tvorbou Video CD (VCD). V tomto případě vytvoříme Video CD. 13. Klepněte na ikonu Create VCD na levé straně okna aplikace VideoStudio. Zadejte název souboru VCD sample do dialogového okna Save File. 14. Zobrazí se Ulead DVD Plug-in - Start. Pokračujte klepnutím na next. 15. Zobrazí se Ulead DVD Plug-in - Add Scene. Pokračujte klepnutím na next. Cz Poznámka: Kdykoli v průběhu autorizačního procesu VCD můžete zpřístupnit kontextovou nápovědu klepnutím na tlačítko help. Instalační CD zařízení F5U228 také obsahuje podrobnou příručku uživatele pro aplikaci VideoStudio ve formátu PDF. 16. Vyberte nabídku šablon z obrazovky Ulead DVD Plug-in - Select Menu Template. Pokračujte klepnutím na next. 17. Nyní si můžete prohlédnout simulaci konečného VCD na obrazovce Ulead DVD Plug-in - Playback Simulation. Pokračujte klepnutím na next. 18. Připravte jednotku CD-RW nebo DVD-RW na záznam na obrazovce Ulead DVD Plug-in - Determine Output Options Settings. Pokračujte klepnutím na next. 7

12 P74200ee_F5U228ee_cz :41 Page 8 Rychlé spuštění snímání obrazu 19. Zobrazí se Ulead DVD Plug-in - Finish. Nyní můžete vypálit své VCD nebo vytvořit obrazový soubor. Pro tento případ vyberte výchozí nastavení v Record to CD. Do jednotky CD-RW vložte prázdný, zapisovatelný CD a vyberte Create VCD. 20. Jakmile je vypalování dokončeno, disk VCD bude vysunut z jednotky CD-RW. Klepněte na OK a na finish. 21. Hotové VCD lze nyní přehrávat na vašem domácím přehrávači DVD nebo počítači, pokud máte program k prohlížení DVD. 8

13 P74200ee_F5U228ee_cz :41 Page 9 Cz 9

14 P74200ee_F5U228ee_cz :41 Page 10 Informace Prohlášení FCC PROHLÁŠENÍ O SOULADU SE SMĚRNICEMI FCC PRO ELEKTROMAGNETICKOU KOMPATIBILITU My, společnost Belkin Corporation, sídlem 501 West Walnut Street, Compton CA 90220, prohlašujeme ve své výhradní odpovědnosti, že výrobek: F5U228 na který se toto prohlášení vztahuje: Je v souladu s Částkou 15 Směrnic FCC. Provoz podléhá následujícím dvěma podmínkám: (1) toto zařízení nesmí způsobit škodlivé rušení a (2) toto zařízení musí akceptovat jakékoliv rušení, včetně rušení, které může způsobit nevhodný provoz. Prohlášení o souladu CE My, společnost Belkin odpovědně prohlašujeme, že výrobek F5U228, jehož se toto prohlášení týká, odpovídá obecným emisním standardům EN 55022:1998 třídy B, EN a obecným imunitním standardům EN Omezená záruka na výrobek Belkin Corporation po dobu jeho životnosti Společnost Belkin Corporation poskytuje u tohoto výrobku záruku na materiálové vady a provedení po celou dobu životnosti. Pokud je zjištěna vada, společnost Belkin, dle vlastního uvážení, bezplatně opraví nebo vymění výrobek, za předpokladu, že je vrácen v průběhu záruční doby a přepravní náklady jsou uhrazeny předem - pověřenému prodejci společnosti Belkin od něhož jste výrobek zakoupili. Může být požadován doklad o zakoupení Záruka se nevztahuje na situace, kdy došlo k poškození výrobku havárií, nesprávným zacházením, špatným použitím nebo nesprávným použitím; pokud byl výrobek upraven bez písemného souhlasu společnosti Belkin; nebo pokud jakékoliv sériové číslo Belkin bylo odstraněno nebo jinak učiněno nečitelným. ZÁRUKA A ODSTRANĚNÍ VAD VYJMENOVANÉ VÝŠE JSOU VÝLUČNÉ NAMÍSTO VŠECH DALŠÍCH, AŤ JIŽ ÚSTNĚ ČI PÍSEMNĚ VYJÁDŘENÝCH, VÝSLOVNÝCH ČI MLČKY PŘEDPOKLÁDANÝCH. SPOLEČNOST BELKIN VÝSLOVNĚ ODMÍTÁ JAKÉKOLIV A VEŠKERÉ MLČKY PŘEDPOKLÁDANÉ ZÁRUKY, VČETNĚ, AVŠAK BEZ OMEZENÍ SE NA ZÁRUKY OBCHODOVATELNOSTI ČI ZPŮSOBILOSTI PRO DANÝ ÚČEL. Žádný prodejce, zástupce nebo zaměstnanec společnosti Belkin není oprávněn provést jakékoliv úpravy, rozšíření nebo dodatky k této záruce. SPOLEČNOST BELKIN NENÍ ODPOVĚDNÁ ZA ZVLÁŠTNÍ, NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY VZNIKNUVŠÍ DŮSLEDKEM JAKÉHOKOLIV PORUŠENÍ SMLUVNÍCH PODMÍNEK, NEBO V RÁMCI JAKÉKOLIV JINÉ PRÁVNÍ TEORIE, VČETNĚ, AVŠAK BEZ OMEZENÍ NA UŠLÝ ZISK, PROSTOJOVÝ ČAS, DOBRÉ JMÉNO FIRMY, ŠKODU NA ČI PŘEPROGRAMOVÁNÍ NEBO KOPÍROVÁNÍ JAKÉHOKOLIV PROGRAMU NEBO DAT UKLÁDANÝCH NEBO POUŽÍVANÝCH PROSTŘEDNICTVÍM VÝROBKŮ SPOLEČNOSTI BELKIN. 10

15 P74200ee_F5U228ee_cz :41 Page 11 Cz 11

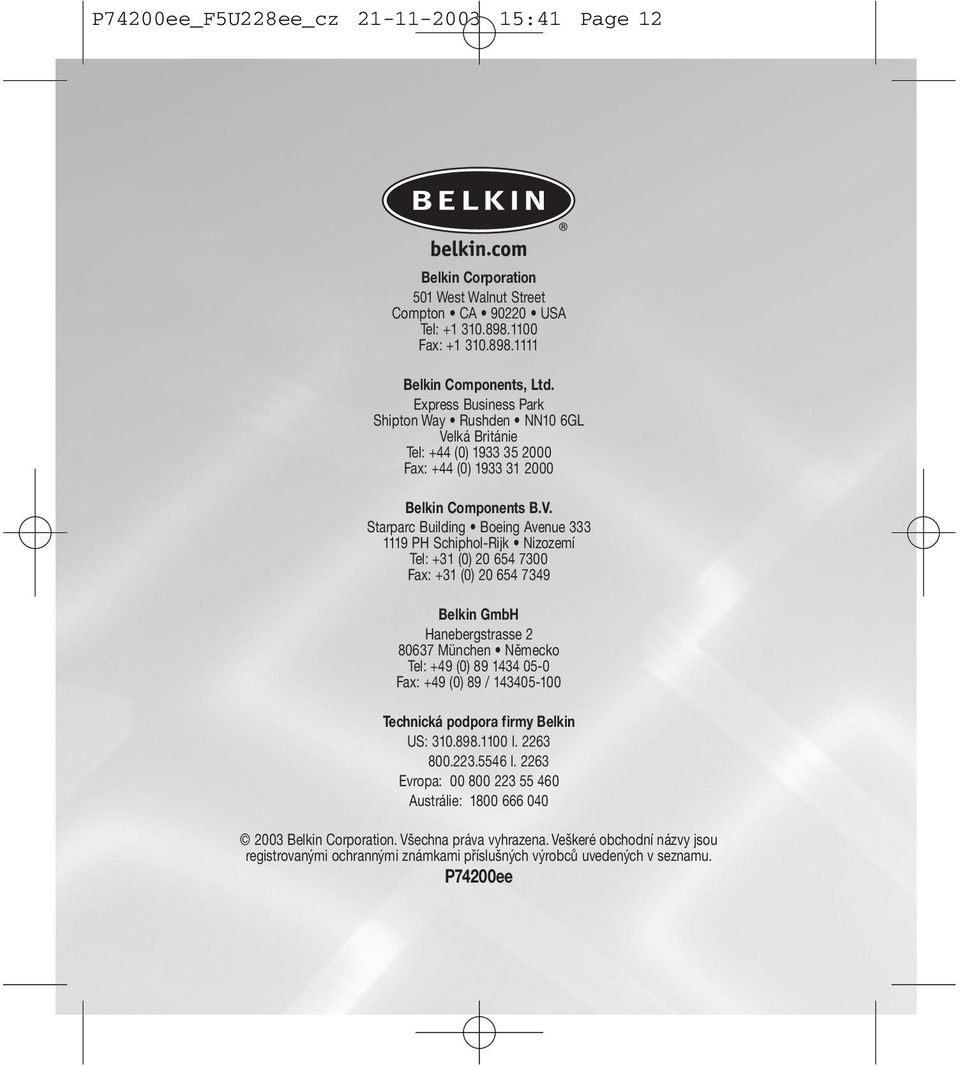

16 P74200ee_F5U228ee_cz :41 Page 12 Belkin Corporation 501 West Walnut Street Compton CA USA Tel: Fax: Belkin Components, Ltd. Express Business Park Shipton Way Rushden NN10 6GL Velká Británie Tel: +44 (0) Fax: +44 (0) Belkin Components B.V. Starparc Building Boeing Avenue PH Schiphol-Rijk Nizozemí Tel: +31 (0) Fax: +31 (0) Belkin GmbH Hanebergstrasse München Německo Tel: +49 (0) Fax: +49 (0) 89 / Technická podpora firmy Belkin US: l l Evropa: Austrálie: Belkin Corporation. Všechna práva vyhrazena. Veškeré obchodní názvy jsou registrovanými ochrannými známkami příslušných výrobců uvedených v seznamu. P74200ee
