1 Přijímač pozemského digitálního vysílání DVB-T MC 1300T Mk-II Návod k obsluze info@mascom.cz MC1300T MKII

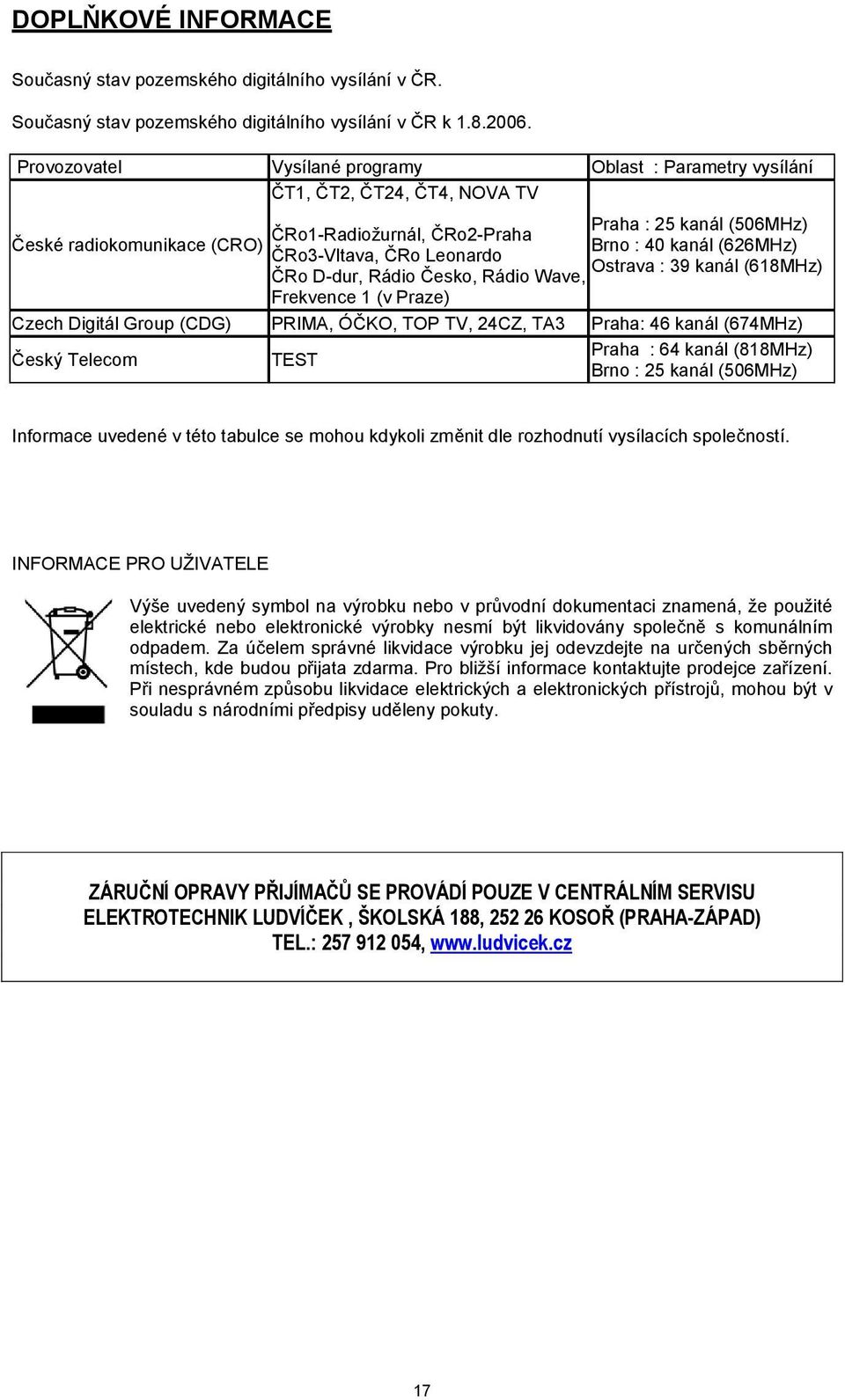

2 DOPLŇKOVÉ INFORMACE Současný stav pozemského digitálního vysílání v ČR. Současný stav pozemského digitálního vysílání v ČR k Provozovatel Vysílané programy Oblast : Parametry vysílání ČT1, ČT2, ČT24, ČT4, NOVA TV České radiokomunikace (CRO) ČRo1-Radiožurnál, ČRo2-Praha ČRo3-Vltava, ČRo Leonardo ČRo D-dur, Rádio Česko, Rádio Wave, Frekvence 1 (v Praze) Praha : 25 kanál (506MHz) Brno : 40 kanál (626MHz) Ostrava : 39 kanál (618MHz) Czech Digitál Group (CDG) PRIMA, ÓČKO, TOP TV, 24CZ, TA3 Praha: 46 kanál (674MHz) Český Telecom TEST Praha : 64 kanál (818MHz) Brno : 25 kanál (506MHz) Informace uvedené v této tabulce se mohou kdykoli změnit dle rozhodnutí vysílacích společností. INFORMACE PRO UŽIVATELE Výše uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Pro bližší informace kontaktujte prodejce zařízení. Při nesprávném způsobu likvidace elektrických a elektronických přístrojů, mohou být v souladu s národními předpisy uděleny pokuty. ZÁRUČNÍ OPRAVY PŘIJÍMAČŮ SE PROVÁDÍ POUZE V CENTRÁLNÍM SERVISU ELEKTROTECHNIK LUDVÍČEK, ŠKOLSKÁ 188, KOSOŘ (PRAHA-ZÁPAD) TEL.: , 17

3 DOPLŇKOVÉ INFORMACE POSTUP PŘI ŘEŠENÍ PROBLÉMŮ Než se obrátíte na odborný servis, pokuste se najít možnou příčinu problému s využitím dále uvedené tabulky. Problém se vám může podařit odstranit provedením jednoduché kontrolní či seřizovací operace. Nebudete-li však úspěšní, svěřte náročnější údržbu výhradně odbornému pracovišti. Chraňte přijímač před působením statické elektřiny. Závada Možná příčina Možný způsob odstranění závady Nefunguje napájení. Není správně zapojený napájecí kabel. Napájecí kabel zastrčte nadoraz do zásuvky, zapněte napájení vypínačem na zadním panelu. Pokud ani nyní napájení nefunguje, vypněte zařízení vypínačem a zopakujte pokus ještě jednou za 5 až 10 minut. Nelze nalézt žádné programy digitálního vysílání. Schází obraz. Obrazu scházejí barvy. Zkreslení obrazu po přepnutí mezi programy. Dálkový ovladač není funkční. Zvukový doprovod, resp. jazyk titulků neodpovídá požadavkům. Schází zvuk. Náhlý výpadek zvuku. Výrazné zkreslení obrazu, není možný trvalý příjem signálu. Není správně seřízená anténa. Seřiďte anténu, případně využijte venkovní anténu. Použita nevhodná anténa. Použijte anténu se vstupní impedancí 75 Ω. Nesprávně nastavené hodnoty parametrů vyhledávání. Nastavte správné hodnoty parametrů, na kterých závisí průběh vyhledávání programů. Zapojte korektně propojovací kabel. Není správně zapojený kabel na televizor. Parametry obrazového výstupu Změňte hodnoty parametrů, aby odpovídaly neodpovídají parametrům parametrům připojeného televizoru. televizoru. Není správně zapojený kabel na Zapojte korektně propojovací kabel. televizor. Parametry obrazového výstupu Změňte hodnoty parametrů, aby odpovídaly neodpovídají parametrům parametrům připojeného televizoru. televizoru. Krátkodobé zkreslení obrazu je běžné. Nesprávně založené baterie. Baterie jsou vybité. Vzdálenost ovladače od čidla je příliš velká nebo se ovladač nachází mimo jeho pracovní výseč. Čidlo dálkového ovládání je osvětleno příliš jasným světlem. Nesprávná volba audio režimu. Při zakládání baterií dbejte na jejich polaritu. Nahraďte baterie novými. Používejte dálkový ovladač pouze v jeho pracovním prostoru před čidlem dálkového ovládání. Přemístěte přijímač. Změňte audio režim pomocí tlačítka [AUDIO] dálkového ovládání. Zvukový výstup byl potlačen tlačítkem [MUTE]. Zapněte zvukový výstup dalším stisknutím tlačítka [MUTE]. Hlasitost je nastavená příliš nízko. Zesilte hlasitost. Není správně zapojená kabeláž. Zapojte korektně propojovací kabely. Propojení nakrátko. Zapojte korektně kabeláž a znovu zapněte přijímač. Zvukový výstup byl potlačen Zapněte zvukový výstup dalším stisknutím tlačítkem [MUTE]. tlačítka [MUTE]. Přijímač se automaticky vypnul do Znovu zapněte přijímač do provozního pohotovostního režimu. režimu. Významné rušení příjmu signálu. Seřiďte anténu. Vážený zákazníku, využíváme této příležitosti, abychom vám poděkovali za zakoupení tohoto digitálního terestrického (DVB-T) přijímače. Současně bychom vás chtěli požádat, abyste před uvedením přijímače do provozu důkladně prostudoval tento návod k obsluze a abyste vzal v úvahu všechna bezpečnostní opatření v něm uvedená. DOPORUČENÍ Kvalita příjmu je v prvé řadě závislá na úrovni dostupného signálu. Nejlepšího výsledku samozřejmě dosáhnete při použití odpovídající vnitřní a zejména venkovní antény. Používejte pouze kvalitní DVB-T antény, dovolujeme se vám doporučit : MASCOM DA 6362A MASCOM DA 6354A MASCOM DA 6358 A MASCOM DA 6358 Aktivní anténa pro vnitřní i venkovní použití s vestavěným zesilovačem a GSM filtrem pro odrušení vlivů mobilní telefonní sítě. Aktivní anténa pro vnitřní i venkovní použití s vestavěným zesilovačem a GSM filtrem pro odrušení vlivů mobilní telefonní sítě. Aktivní anténa pro vnitřní použití s vestavěným zesilovačem a GSM filtrem pro odrušení vlivů mobilní telefonní sítě. Anténa pro vnitřní použití VHF/UHF pásmo Zesílení 20dB Horizontální nebo vertikální montáž Výst.kabel 1.5m VHF/UHF pásmo Zesílení 20dB Výst.kabel 1.5m VHF/UHF pásmo Zesílení 20dB Výst.kabel 1.5m VHF/UHF pásmo Výst.kabel 1.5m Upozorňujeme také, že i kvalita propojovacích (SCART) kabelů má významný dopad na kvalitu obrazu. Pro zachování kvality obrazu je nutné používat řádně stíněné kabely. 16

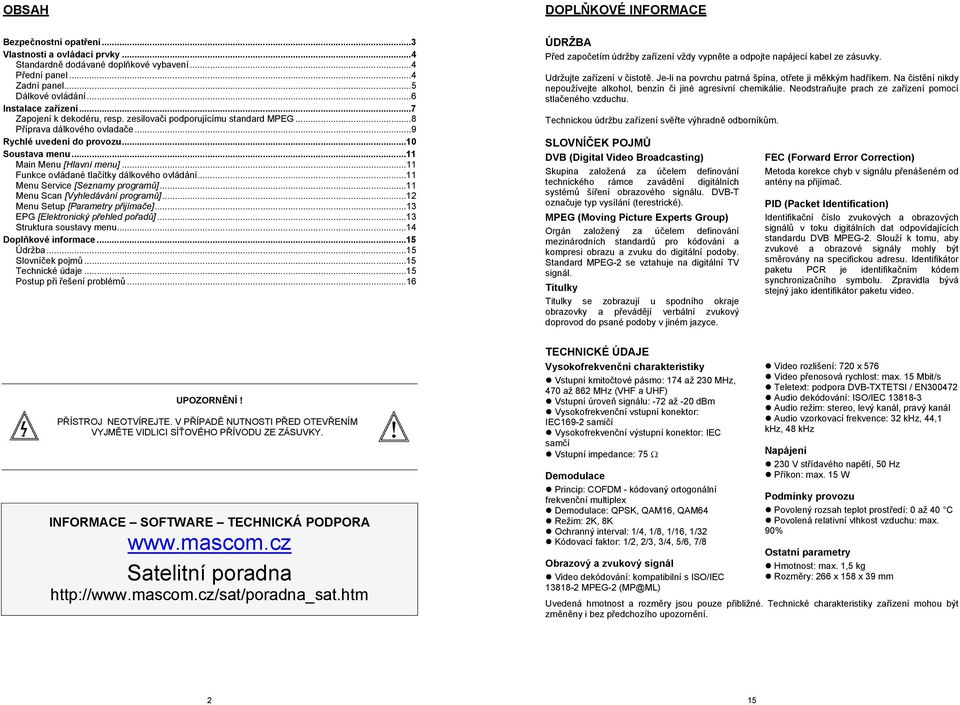

4 OBSAH DOPLŇKOVÉ INFORMACE Bezpečnostní opatření...3 Vlastnosti a ovládací prvky...4 Standardně dodávané doplňkové vybavení...4 Přední panel...4 Zadní panel...5 Dálkové ovládání...6 Instalace zařízení...7 Zapojení k dekodéru, resp. zesilovači podporujícímu standard MPEG...8 Příprava dálkového ovladače...9 Rychlé uvedení do provozu...10 Soustava menu...11 Main Menu [Hlavní menu]...11 Funkce ovládané tlačítky dálkového ovládání...11 Menu Service [Seznamy programů]...11 Menu Scan [Vyhledávání programů]...12 Menu Setup [Parametry přijímače]...13 EPG [Elektronický přehled pořadů]...13 Struktura soustavy menu...14 Doplňkové informace...15 Údržba...15 Slovníček pojmů...15 Technické údaje...15 Postup při řešení problémů...16 Doplňkové informace ÚDRŽBA Před započetím údržby zařízení vždy vypněte a odpojte napájecí kabel ze zásuvky. Udržujte zařízení v čistotě. Je-li na povrchu patrná špína, otřete ji měkkým hadříkem. Na čistění nikdy nepoužívejte alkohol, benzín či jiné agresivní chemikálie. Neodstraňujte prach ze zařízení pomocí stlačeného vzduchu. Technickou údržbu zařízení svěřte výhradně odborníkům. SLOVNÍČEK POJMŮ DVB (Digital Video Broadcasting) Skupina založená za účelem definování technického rámce zavádění digitálních systémů šíření obrazového signálu. DVB-T označuje typ vysílání (terestrické). MPEG (Moving Picture Experts Group) Orgán založený za účelem definování mezinárodních standardů pro kódování a kompresi obrazu a zvuku do digitální podoby. Standard MPEG-2 se vztahuje na digitální TV signál. Titulky Titulky se zobrazují u spodního okraje obrazovky a převádějí verbální zvukový doprovod do psané podoby v jiném jazyce. FEC (Forward Error Correction) Metoda korekce chyb v signálu přenášeném od antény na přijímač. PID (Packet Identification) Identifikační číslo zvukových a obrazových signálů v toku digitálních dat odpovídajících standardu DVB MPEG-2. Slouží k tomu, aby zvukové a obrazové signály mohly být směrovány na specifickou adresu. Identifikátor paketu PCR je identifikačním kódem synchronizačního symbolu. Zpravidla bývá stejný jako identifikátor paketu video. UPOZORNĚNÍ! PŘÍSTROJ NEOTVÍREJTE. V PŘÍPADĚ NUTNOSTI PŘED OTEVŘENÍM VYJMĚTE VIDLICI SÍŤOVÉHO PŘÍVODU ZE ZÁSUVKY. INFORMACE SOFTWARE TECHNICKÁ PODPORA Satelitní poradna TECHNICKÉ ÚDAJE Vysokofrekvenční charakteristiky Vstupní kmitočtové pásmo: 174 až 230 MHz, 470 až 862 MHz (VHF a UHF) Vstupní úroveň signálu: -72 až -20 dbm Vysokofrekvenční vstupní konektor: IEC169-2 samičí Vysokofrekvenční výstupní konektor: IEC samčí Vstupní impedance: 75 Ω Demodulace Princip: COFDM - kódovaný ortogonální frekvenční multiplex Demodulace: QPSK, QAM16, QAM64 Režim: 2K, 8K Ochranný interval: 1/4, 1/8, 1/16, 1/32 Kódovací faktor: 1/2, 2/3, 3/4, 5/6, 7/8 Obrazový a zvukový signál Video dekódování: kompatibilní s ISO/IEC MPEG-2 (MP@ML) Video rozlišení: 720 x 576 Video přenosová rychlost: max. 15 Mbit/s Teletext: podpora DVB-TXTETSI / EN Audio dekódování: ISO/IEC Audio režim: stereo, levý kanál, pravý kanál Audio vzorkovací frekvence: 32 khz, 44,1 khz, 48 khz Napájení 230 V střídavého napětí, 50 Hz Příkon: max. 15 W Podmínky provozu Povolený rozsah teplot prostředí: 0 až 40 C Povolená relativní vlhkost vzduchu: max. 90% Ostatní parametry Hmotnost: max. 1,5 kg Rozměry: 266 x 158 x 39 mm Uvedená hmotnost a rozměry jsou pouze přibližné. Technické charakteristiky zařízení mohou být změněny i bez předchozího upozornění. 2 15

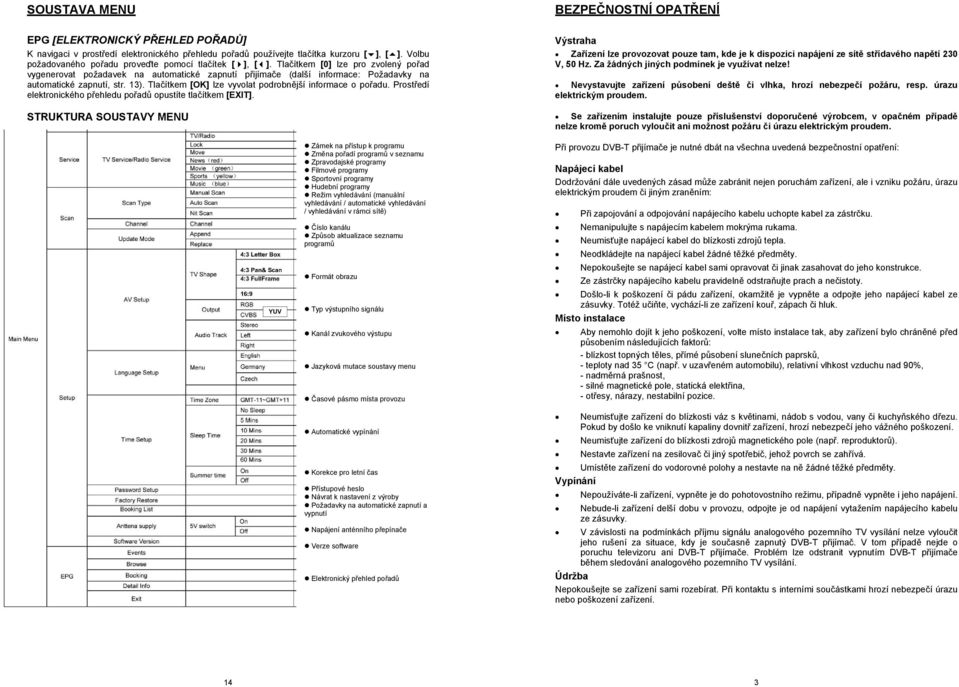

5 SOUSTAVA MENU BEZPEČNOSTNÍ OPATŘENÍ EPG [ELEKTRONICKÝ PŘEHLED POŘADŮ] K navigaci v prostředí elektronického přehledu pořadů používejte tlačítka kurzoru [ ], [ ]. Volbu požadovaného pořadu proveďte pomocí tlačítek [ ], [ ]. Tlačítkem [0] lze pro zvolený pořad vygenerovat požadavek na automatické zapnutí přijímače (další informace: Požadavky na automatické zapnutí, str. 13). Tlačítkem [OK] lze vyvolat podrobnější informace o pořadu. Prostředí elektronického přehledu pořadů opustíte tlačítkem [EXIT]. STRUKTURA SOUSTAVY MENU Bezpečnostní opatření Výstraha Zařízení lze provozovat pouze tam, kde je k dispozici napájení ze sítě střídavého napětí 230 V, 50 Hz. Za žádných jiných podmínek je využívat nelze! Nevystavujte zařízení působení deště či vlhka, hrozí nebezpečí požáru, resp. úrazu elektrickým proudem. Se zařízením instalujte pouze příslušenství doporučené výrobcem, v opačném případě nelze kromě poruch vyloučit ani možnost požáru či úrazu elektrickým proudem. YUV Zámek na přístup k programu Změna pořadí programů v seznamu Zpravodajské programy Filmové programy Sportovní programy Hudební programy Režim vyhledávání (manuální vyhledávání / automatické vyhledávání / vyhledávání v rámci sítě) Číslo kanálu Způsob aktualizace seznamu programů Formát obrazu Typ výstupního signálu Kanál zvukového výstupu Jazyková mutace soustavy menu Časové pásmo místa provozu Automatické vypínání Korekce pro letní čas Přístupové heslo Návrat k nastavení z výroby Požadavky na automatické zapnutí a vypnutí Napájení anténního přepínače Verze software Elektronický přehled pořadů Při provozu DVB-T přijímače je nutné dbát na všechna uvedená bezpečnostní opatření: Napájecí kabel Dodržování dále uvedených zásad může zabránit nejen poruchám zařízení, ale i vzniku požáru, úrazu elektrickým proudem či jiným zraněním: Při zapojování a odpojování napájecího kabelu uchopte kabel za zástrčku. Nemanipulujte s napájecím kabelem mokrýma rukama. Neumisťujte napájecí kabel do blízkosti zdrojů tepla. Neodkládejte na napájecí kabel žádné těžké předměty. Nepokoušejte se napájecí kabel sami opravovat či jinak zasahovat do jeho konstrukce. Ze zástrčky napájecího kabelu pravidelně odstraňujte prach a nečistoty. Došlo-li k poškození či pádu zařízení, okamžitě je vypněte a odpojte jeho napájecí kabel ze zásuvky. Totéž učiňte, vychází-li ze zařízení kouř, zápach či hluk. Místo instalace Aby nemohlo dojít k jeho poškození, volte místo instalace tak, aby zařízení bylo chráněné před působením následujících faktorů: - blízkost topných těles, přímé působení slunečních paprsků, - teploty nad 35 C (např. v uzavřeném automobilu), relativní vlhkost vzduchu nad 90%, - nadměrná prašnost, - silné magnetické pole, statická elektřina, - otřesy, nárazy, nestabilní pozice. Neumisťujte zařízení do blízkosti váz s květinami, nádob s vodou, vany či kuchyňského dřezu. Pokud by došlo ke vniknutí kapaliny dovnitř zařízení, hrozí nebezpečí jeho vážného poškození. Neumisťujte zařízení do blízkosti zdrojů magnetického pole (např. reproduktorů). Nestavte zařízení na zesilovač či jiný spotřebič, jehož povrch se zahřívá. Umístěte zařízení do vodorovné polohy a nestavte na ně žádné těžké předměty. Vypínání Nepoužíváte-li zařízení, vypněte je do pohotovostního režimu, případně vypněte i jeho napájení. Nebude-li zařízení delší dobu v provozu, odpojte je od napájení vytažením napájecího kabelu ze zásuvky. V závislosti na podmínkách příjmu signálu analogového pozemního TV vysílání nelze vyloučit jeho rušení za situace, kdy je současně zapnutý DVB-T přijímač. V tom případě nejde o poruchu televizoru ani DVB-T přijímače. Problém lze odstranit vypnutím DVB-T přijímače během sledování analogového pozemního TV vysílání. Údržba Nepokoušejte se zařízení sami rozebírat. Při kontaktu s interními součástkami hrozí nebezpečí úrazu nebo poškození zařízení. 14 3

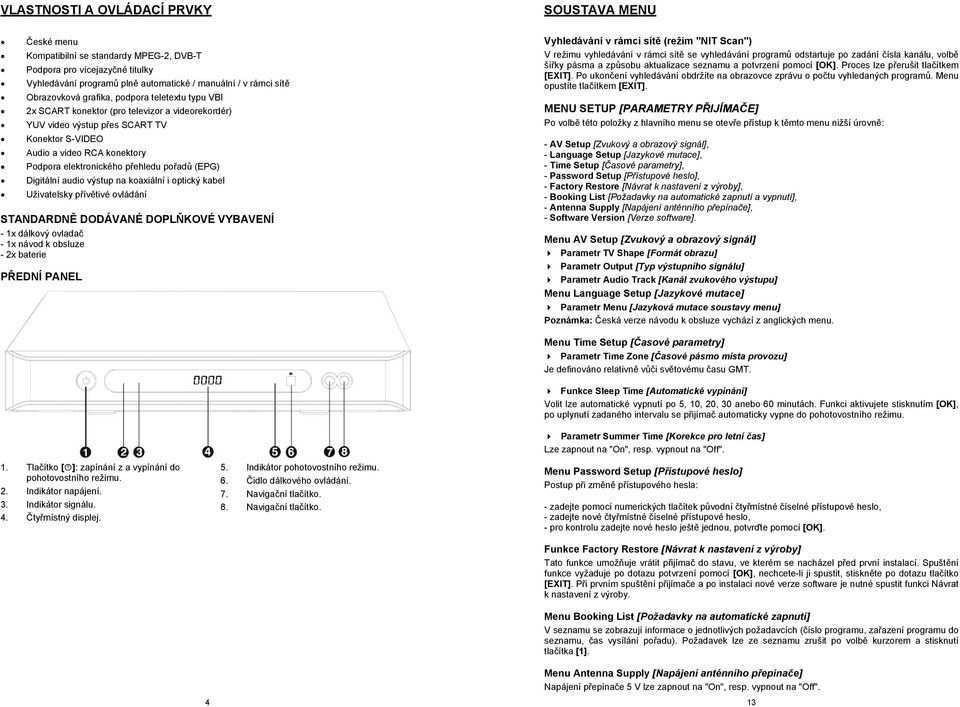

6 VLASTNOSTI A OVLÁDACÍ PRVKY SOUSTAVA MENU Vlastnosti a ovládací prvky České menu Kompatibilní se standardy MPEG-2, DVB-T Podpora pro vícejazyčné titulky Vyhledávání programů plně automatické / manuální / v rámci sítě Obrazovková grafika, podpora teletextu typu VBI 2x SCART konektor (pro televizor a videorekordér) YUV video výstup přes SCART TV Konektor S-VIDEO Audio a video RCA konektory Podpora elektronického přehledu pořadů (EPG) Digitální audio výstup na koaxiální i optický kabel Uživatelsky přívětivé ovládání STANDARDNĚ DODÁVANÉ DOPLŇKOVÉ VYBAVENÍ - 1x dálkový ovladač - 1x návod k obsluze - 2x baterie PŘEDNÍ PANEL Vyhledávání v rámci sítě (režim "NIT Scan") V režimu vyhledávání v rámci sítě se vyhledávání programů odstartuje po zadání čísla kanálu, volbě šířky pásma a způsobu aktualizace seznamu a potvrzení pomocí [OK]. Proces lze přerušit tlačítkem [EXIT]. Po ukončení vyhledávání obdržíte na obrazovce zprávu o počtu vyhledaných programů. Menu opustíte tlačítkem [EXIT]. MENU SETUP [PARAMETRY PŘIJÍMAČE] Po volbě této položky z hlavního menu se otevře přístup k těmto menu nižší úrovně: - AV Setup [Zvukový a obrazový signál], - Language Setup [Jazykové mutace], - Time Setup [Časové parametry], - Password Setup [Přístupové heslo], - Factory Restore [Návrat k nastavení z výroby], - Booking List [Požadavky na automatické zapnutí a vypnutí], - Antenna Supply [Napájení anténního přepínače], - Software Version [Verze software]. Menu AV Setup [Zvukový a obrazový signál] Parametr TV Shape [Formát obrazu] Parametr Output [Typ výstupního signálu] Parametr Audio Track [Kanál zvukového výstupu] Menu Language Setup [Jazykové mutace] Parametr Menu [Jazyková mutace soustavy menu] Poznámka: Česká verze návodu k obsluze vychází z anglických menu. 1. Tlačítko [ ]: zapínání z a vypínání do pohotovostního režimu. 2. Indikátor napájení. 3. Indikátor signálu. 4. Čtyřmístný displej. 5. Indikátor pohotovostního režimu. 6. Čidlo dálkového ovládání. 7. Navigační tlačítko. 8. Navigační tlačítko. Menu Time Setup [Časové parametry] Parametr Time Zone [Časové pásmo místa provozu] Je definováno relativně vůči světovému času GMT. Funkce Sleep Time [Automatické vypínání] Volit lze automatické vypnutí po 5, 10, 20, 30 anebo 60 minutách. Funkci aktivujete stisknutím [OK], po uplynutí zadaného intervalu se přijímač automaticky vypne do pohotovostního režimu. Parametr Summer Time [Korekce pro letní čas] Lze zapnout na "On", resp. vypnout na "Off". Menu Password Setup [Přístupové heslo] Postup při změně přístupového hesla: - zadejte pomocí numerických tlačítek původní čtyřmístné číselné přístupové heslo, - zadejte nové čtyřmístné číselné přístupové heslo, - pro kontrolu zadejte nové heslo ještě jednou, potvrďte pomocí [OK]. Funkce Factory Restore [Návrat k nastavení z výroby] Tato funkce umožňuje vrátit přijímač do stavu, ve kterém se nacházel před první instalací. Spuštění funkce vyžaduje po dotazu potvrzení pomocí [OK], nechcete-li ji spustit, stiskněte po dotazu tlačítko [EXIT]. Při prvním spuštění přijímače a po instalaci nové verze software je nutné spustit funkci Návrat k nastavení z výroby. Menu Booking List [Požadavky na automatické zapnutí] V seznamu se zobrazují informace o jednotlivých požadavcích (číslo programu, zařazení programu do seznamu, čas vysílání pořadu). Požadavek lze ze seznamu zrušit po volbě kurzorem a stisknutí tlačítka [1]. Menu Antenna Supply [Napájení anténního přepínače] Napájení přepínače 5 V lze zapnout na "On", resp. vypnout na "Off". 4 13

7 SOUSTAVA MENU VLASTNOSTI A OVLÁDACÍ PRVKY Není-li na obrazovce zobrazeno žádné menu, lze seznam oblíbených programů vyvolat stisknutím jemu přiřazeného barevného tlačítka. ZADNÍ PANEL Program lze v seznamu oblíbených programů přesunout na jinou pozici po jeho volbě kurzorem a stisknutí bílého tlačítka. Poté definujte kurzorem novou pozici programu v seznamu a přesun potvrďte tlačítkem [OK]. Reorganizace hlavního seznamu programů Není-li na obrazovce zobrazeno žádné menu, lze seznam všech programů vyvolat stisknutím tlačítka [OK]. U spodního okraje seznamu jsou zobrazeny symboly tří barevných tlačítek přiřazených funkcím sloužícím k reorganizaci seznamu všech programů: Změna pořadí programů v seznamu - červené tlačítko Pomocí tlačítek [ ], resp. [ ] se v seznamu nastavte kurzorem na program, jehož pozici chcete změnit, volbu potvrďte stisknutím červeného tlačítka. Tlačítky [ ], resp. [ ] poté vyberte novou pozici programu v seznamu a přesun potvrďte stisknutím [OK]. Zámek na přístup k programu - zelené tlačítko Pomocí tlačítek [ ], resp. [ ] se v seznamu nastavte kurzorem na program, na který chcete nastavit zámek. Stiskněte zelené tlačítko, pomocí numerických tlačítek zadejte aktuální přístupový kód a potvrďte stisknutím [OK]. Program pod zámkem je v seznamu označený symbolem visacího zámku. Sejmutí zámku z programu je možné po stisknutí zeleného tlačítka a vložení přístupového hesla: symbol visacího zámku od jména programu v seznamu opět zmizí. Implicitní hodnota přístupového hesla nastavená z výroby je "0000". Odstranění programu - žluté tlačítko Pomocí tlačítek [ ], resp. [ ] se v seznamu nastavte kurzorem na program, který chcete ze seznamu odstranit. Stiskněte žluté tlačítko, následně lze stisknutím tlačítka [EXIT] v případě potřeby operaci stornovat, resp. stisknutím [OK] zrušení programu potvrdit. MENU SCAN [VYHLEDÁVÁNÍ PROGRAMŮ] Parametr Scan Type [Režim vyhledávání] Vyhledávání programů může probíhat v automatickém anebo manuálním režimu, případně lze spustit vyhledávání v rámci sítě. 1. Vypínač napájení. 2. Konektor L: audio výstup - levý kanál. 3. Konektor VIDEO: video výstup. 4. Konektor COAXIAL: digitální audio výstup na koaxiální kabel. 5. Konektor VCR SCART: pro připojení videorekordéru. 6. Konektor AERIAL: vstup od antény. 7. Konektor TO TV: vysokofrekvenční výstup. 8. Konektor TV SCART: pro připojení televizoru. Konektor obsahuje i komponentní YUV video výstup. 9. Konektor OPTICAL: digitální audio výstup na optický kabel. 10. Konektor S-VIDEO: s-video výstup. 11. Konektor R: audio výstup - pravý kanál. 12. Konektor RS-232: datové rozhraní RS Napájecí kabel střídavého napětí. Poznámka: Nebude-li zařízení delší dobu v provozu, odpojte je od napájení vytažením napájecího kabelu ze zásuvky. Napájecí kabel umístěte tak, aby nemohlo dojít k jeho poškození - hrozí nebezpečí úrazu elektrickým proudem! Parametr Channel [Číslo kanálu] Číslo kanálu zadejte pomocí numerických tlačítek dálkového ovládání. Parametr Update Mode [Způsob aktualizace seznamu programů] "Append": nově vyhledané programy budou zařazené na konec původního seznamu programů. "Replace": původní seznam programů bude celý nahrazen seznamem novým. Poznámka: Po ukončení procesu vyhledávání programů přijímač okamžitě nevypínejte. Manuální vyhledávání (režim "Manual Scan") V režimu manuálního vyhledávání se vyhledávání programů odstartuje po zadání čísla kanálu, volbě šířky pásma a způsobu aktualizace seznamu a potvrzení pomocí [OK]. Proces lze přerušit tlačítkem [EXIT]. Po ukončení vyhledávání obdržíte na obrazovce zprávu o počtu vyhledaných programů. Menu opustíte tlačítkem [EXIT]. Automatické vyhledávání (režim "Auto Scan") V režimu automatického vyhledávání zadáváte pouze způsob aktualizace seznamu. Potvrďte pomocí [OK], odstartuje se automatické vyhledávání programů. Proces lze přerušit tlačítkem [EXIT]. O průběhu vyhledávání informuje návěští na obrazovce, vyhledané programy digitálního TV a rozhlasového vysílání se zobrazují ve dvou sloupcích. Po ukončení vyhledávání obdržíte na obrazovce zprávu o počtu vyhledaných programů. Menu opustíte tlačítkem [EXIT]. 12 5

8 VLASTNOSTI A OVLÁDACÍ PRVKY DÁLKOVÉ OVLÁDÁNÍ 1. Tlačítko [ /I]: zapínání z a vypínání do pohotovostního režimu. 2. Numerické tlačítko [1]. 3. Numerické tlačítko [2]. 4. Numerické tlačítko [4]. 5. Numerické tlačítko [5]. 6. Numerické tlačítko [7]. 7. Numerické tlačítko [8]. 8. Numerické tlačítko [0]. 9. Tlačítko [TTX]: teletext (je-li k dispozici). 10. Tlačítko [MENU]: hlavní menu. 11. Tlačítko [ ]: navigační tlačítko. 12. Tlačítko [ ]: navigační tlačítko. 13. Tlačítko [OK]. 14. Tlačítko [PG-]: navigační tlačítko. 15. Tlačítko [ ]: navigační tlačítko. 16. Tlačítko [TV/R]: přepínání mezi programy TV a rozhlasového vysílání. 17. Tlačítko [INFO]: zobrazení informací. 18. Tlačítko [EPG]: elektronický přehled pořadů (je-li k dispozici). 19. Červené tlačítko. 20. Žluté tlačítko. 21. Modré tlačítko. 22. Bílé tlačítko. 23. Zelené tlačítko. 24. Tlačítko [MODE]: formát obrazu. 25. Tlačítko [AUDIO]: audio režim. 26. Tlačítko [LAST]: návrat k poslednímu sledovaného programu. 27. Tlačítko [PG+]: navigační tlačítko. 28. Tlačítko [ ]: navigační tlačítko. 29. Tlačítko [EXIT]. 30. Tlačítko [SUB]: titulky (jsou-li k dispozici). 31. Numerické tlačítko [9]. 32. Numerické tlačítko [6]. 33. Numerické tlačítko [3]. 34. Tlačítko [MUTE]: vypínání a zapínání zvukového výstupu. 35. Tlačítko [VIDEO]: přepíná formát video výstupu mezi CVBS/RGB/YUV Poznámka: Tlačítka 7., 8. na předním panelu mají obdobnou funkci jako tlačítka 15., 11. dálkového ovládání. SOUSTAVA MENU Soustava menu MAIN MENU [HLAVNÍ MENU] Hlavní menu vyvoláte na obrazovku stisknutím tlačítka dálkového ovladače [MENU]. Hlavní menu se skládá ze čtyř položek: - Service [Seznamy programů], - Scan [Vyhledávání programů], - Setup [Parametry přijímače], - EPG [Elektronický přehled pořadů]. Ve všech menu v rámci soustavy menu platí: Mezi jednotlivými položkami menu (parametry) se lze kurzorem přesouvat pomocí tlačítek [ ], resp. [ ]. Volbu položky (s případným otevřením menu nižší úrovně) provedete tlačítkem [OK]. Aktuální nastavení hodnoty parametru potvrdíte pomocí [OK]. K návratu do předchozího menu a k ukončení práce v soustavě menu lze využít tlačítko [EXIT]. Je-li položka menu označena symbolem, vyvolá se po stisknutí tlačítka [ ] box s přípustnými hodnotami daného parametru, ze kterých lze volit. Na požadovanou hodnotu parametru se nastavte tlačítky kurzoru [ ], resp. [ ], volbu hodnoty potvrďte tlačítkem [OK]. Tlačítkem [ ] lze box opustit beze změny hodnoty parametru. FUNKCE OVLÁDANÉ TLAČÍTKY DÁLKOVÉHO OVLÁDÁNÍ - tlačítko [EPG]: elektronický přehled pořadů (je-li k dispozici), - tlačítko [TTX]: teletext (je-li k dispozici), - tlačítko [SUB]: titulky (jsou-li k dispozici), - tlačítko [INFO]: zobrazení informací, - tlačítko [TV/R]: přepínání mezi programy TV a rozhlasového vysílání, - tlačítko [LAST]: návrat k poslednímu sledovaného programu, - tlačítko [MODE]: formát obrazu, - tlačítko [AUDIO]: audio režim (stereo / levý kanál / pravý kanál), jazyková mutace zvukového doprovodu, - tlačítko [ ]: zapínání z a vypínání do pohotovostního režimu, - tlačítko [MUTE]: vypínání a zapínání zvukového výstupu, - tlačítko [VIDEO OUT]: přepíná postupně formát video výstupu z TV Scartu mezi CVBS/ RGB / YUV. Funkce přiřazené barevným tlačítkům jsou v různých menu různé. MENU SERVICE [SEZNAMY PROGRAMŮ] Po zobrazení seznamu programů lze tlačítkem [TV/R] přepínat mezi seznamem programů TV a rozhlasového vysílání. V seznamu programů se lze mezi jednotlivými obrazovkami přesouvat pomocí tlačítek [PG+], [PG-]. Maximální počet programů v seznamu je 600. Mezi programy v seznamu se lze kurzorem přesouvat tlačítky [ ], resp. [ ]. Vysílání programu, který je vybraný kurzorem, můžete začít sledovat po stisknutí [OK]. V informačním boxu se současně zobrazí stručné informace o programu. Zařazení programu do seznamu oblíbených programů U spodního okraje seznamu programů jsou zobrazeny symboly čtyř barevných tlačítek, která jsou přiřazena jednotlivým předdefinovaným seznamům oblíbených programů: - Music [Hudební programy] (modré tlačítko), - Movie [Filmové programy] (zelené tlačítko), - News [Zpravodajské programy] (červené tlačítko), - Sports [Sportovní programy] (žluté tlačítko). Po jeho volbě kurzorem lze program z hlavního seznamu zařadit do seznamu oblíbených programů stisknutím příslušného barevného tlačítka dálkového ovládání. Program se pak také označí odpovídající ikonkou. Stisknutím téhož barevného tlačítka lze následně program ze seznamu oblíbených programů opět zrušit, což se projeví také zmizením ikonky. 6 11

9 RYCHLÉ UVEDENÍ DO PROVOZU INSTALACE ZAŘÍZENÍ Rychlé uvedení do provozu Zapojte DVB-T přijímač k externím zařízením (další informace: Instalace zařízení, str. 7,8). Zapněte napájení přijímače pomocí vypínače na zadním panelu. Stiskněte tlačítko [MENU] dálkového ovladače, - z hlavního menu vyvolejte menu Setup [Parametry přijímače], - z menu Setup spusťte funkci Factory Restore [Návrat k nastavení z výroby]. Poznámka: Při prvním spuštění přijímače, příp. po instalaci nové verze software se striktně doporučuje spustit funkci Návrat k nastavení z výroby. Z hlavního menu vyvolejte menu Scan [Vyhledávání programů], - navolte automatické vyhledávání programů a odstartujte je tlačítkem [OK]. Po ukončení vyhledávání programů ukončete práci v soustavě menu. Není-li na obrazovce zobrazené žádné menu, lze stisknutím tlačítka [OK] vyvolat seznam naladěných programů. V seznamu se kurzorem můžete nastavit na program, který chcete sledovat, a stisknutím [OK] se přepnout na jeho sledování. Instalace zařízení Než přikročíte k propojování jednotlivých prvků systému, přesvědčte se, že DVB-T přijímač i ostatní zařízení jsou zcela vypnutá. Nejprve prostudujte příslušné pasáže návodů k obsluze. Při zapojování audio a video kabelů dbejte na barevné označení kabelů. Propojení s televizorem realizujte pouze pro 1 typ obrazového signálu a v menu nastavte jemu odpovídající hodnoty parametrů přijímače (další informace: Zvukový a obrazový signál, str. 13). V opačném případě bude obraz zobrazený na televizoru zkreslený. Způsob propojení s televizorem volte v závislosti na typu televizoru a jeho disponibilních konektorech. A) ZAPOJENÍ K TELEVIZORU 1. Anténa (není součástí dodávky) 2. Televizor (není součástí dodávky) 3. DVB-T přijímač 4. SCART kabel na televizor (není součástí dodávky) 5. Napájecí kabel střídavého napětí B) ZAPOJENÍ K TELEVIZORU A VIDEOREKORDÉRU 1. Anténa (není součástí dodávky) 2. Televizor (není součástí dodávky) 3. DVB-T přijímač 4. SCART kabel na televizor (není součástí dodávky) 5. SCART kabel na video (není součástí dodávky) 6. Videorekordér 7. Napájecí kabel střídavého napětí 10 7

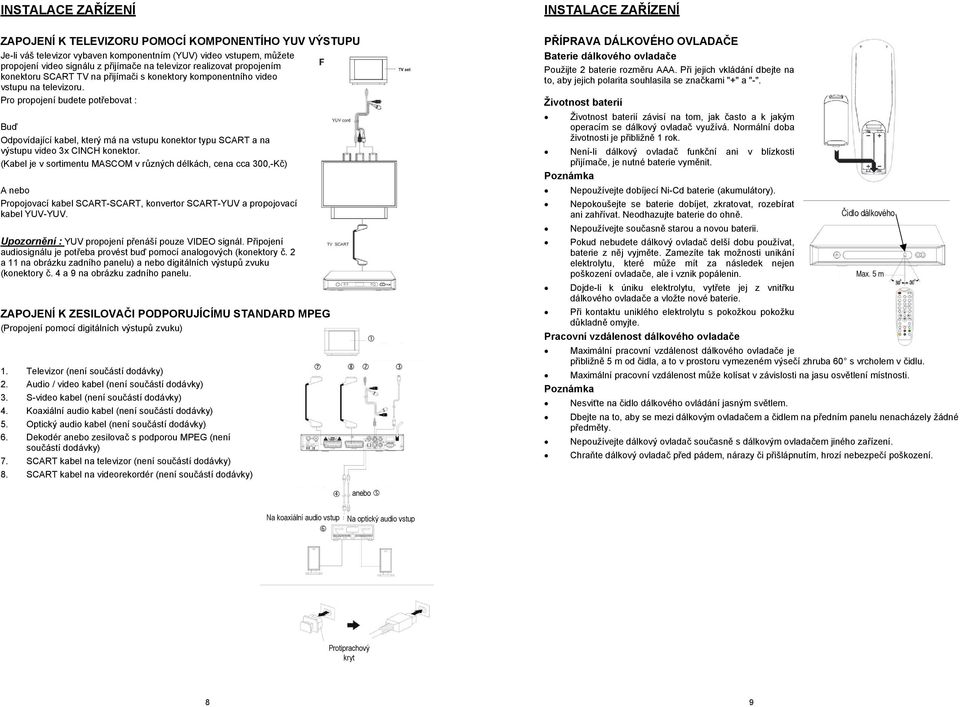

10 INSTALACE ZAŘÍZENÍ INSTALACE ZAŘÍZENÍ ZAPOJENÍ K TELEVIZORU POMOCÍ KOMPONENTÍHO YUV VÝSTUPU Je-li váš televizor vybaven komponentním (YUV) video vstupem, můžete propojení video signálu z přijímače na televizor realizovat propojením konektoru SCART TV na přijímači s konektory komponentního video vstupu na televizoru. Pro propojení budete potřebovat : Buď Odpovídající kabel, který má na vstupu konektor typu SCART a na výstupu video 3x CINCH konektor. (Kabel je v sortimentu MASCOM v různých délkách, cena cca 300,-Kč) A nebo Propojovací kabel SCART-SCART, konvertor SCART-YUV a propojovací kabel YUV-YUV. Upozornění : YUV propojení přenáší pouze VIDEO signál. Připojení audiosignálu je potřeba provést buď pomocí analogových (konektory č. 2 a 11 na obrázku zadního panelu) a nebo digitálních výstupů zvuku (konektory č. 4 a 9 na obrázku zadního panelu. ZAPOJENÍ K ZESILOVAČI PODPORUJÍCÍMU STANDARD MPEG (Propojení pomocí digitálních výstupů zvuku) 1. Televizor (není součástí dodávky) 2. Audio / video kabel (není součástí dodávky) 3. S-video kabel (není součástí dodávky) 4. Koaxiální audio kabel (není součástí dodávky) 5. Optický audio kabel (není součástí dodávky) 6. Dekodér anebo zesilovač s podporou MPEG (není součástí dodávky) 7. SCART kabel na televizor (není součástí dodávky) 8. SCART kabel na videorekordér (není součástí dodávky) PŘÍPRAVA DÁLKOVÉHO OVLADAČE Baterie dálkového ovladače Použijte 2 baterie rozměru AAA. Při jejich vkládání dbejte na to, aby jejich polarita souhlasila se značkami "+" a "-". Životnost baterií Životnost baterií závisí na tom, jak často a k jakým operacím se dálkový ovladač využívá. Normální doba životnosti je přibližně 1 rok. Není-li dálkový ovladač funkční ani v blízkosti přijímače, je nutné baterie vyměnit. Poznámka Nepoužívejte dobíjecí Ni-Cd baterie (akumulátory). Nepokoušejte se baterie dobíjet, zkratovat, rozebírat ani zahřívat. Neodhazujte baterie do ohně. Nepoužívejte současně starou a novou baterii. Pokud nebudete dálkový ovladač delší dobu používat, baterie z něj vyjměte. Zamezíte tak možnosti unikání elektrolytu, které může mít za následek nejen poškození ovladače, ale i vznik popálenin. Dojde-li k úniku elektrolytu, vytřete jej z vnitřku dálkového ovladače a vložte nové baterie. Při kontaktu uniklého elektrolytu s pokožkou pokožku důkladně omyjte. Pracovní vzdálenost dálkového ovladače Čidlo dálkového Max. 5 m Maximální pracovní vzdálenost dálkového ovladače je přibližně 5 m od čidla, a to v prostoru vymezeném výsečí zhruba 60 s vrcholem v čidlu. Maximální pracovní vzdálenost může kolísat v závislosti na jasu osvětlení místnosti. Poznámka Nesviťte na čidlo dálkového ovládání jasným světlem. Dbejte na to, aby se mezi dálkovým ovladačem a čidlem na předním panelu nenacházely žádné předměty. Nepoužívejte dálkový ovladač současně s dálkovým ovladačem jiného zařízení. Chraňte dálkový ovladač před pádem, nárazy či přišlápnutím, hrozí nebezpečí poškození. anebo Na koaxiální audio vstup Na optický audio vstup Protiprachový kryt 8 9
