1 Profese: SO Slaboproud Strana: 1 / 8 OBSAH 1 ZADÁNÍ ROZSAH PROJEKTU PROJEKTOVÉ PODKLADY POPIS TECHNICKÉHO ŘEŠENÍ TELEFONNÍ ROZVODY A POBOČKOVÁ TELEFONNÍ ÚSTŘEDNA Připojení do veřejné telefonní sítě Provozní telefonní rozvody Telefonní a datové rozvody nájemních prostor Kabelové trasy KAMEROVÝ SYSTÉM CCTV Popis systému Kabely a trasy VSTUPNÍ KARTOVÝ SYSTÉM ACS, KARUSEL A TURNIKETY Popis kartového systému Popis ovládání karuselů Kabelové trasy SPOLEČNÁ TELEVIZNÍ ANTÉNA STA Popis systému NOUZOVÉ VOLÁNÍ Popis systému Kabelová trasy DOMÁCÍ TELEFONY A ZVONKOVÁ SIGNALIZACE Popis systému Kabelové trasy BEZPEČNOSTNÍ ZÁMKY NA ÚNIKOVÝCH CESTÁCH Popis systému ELEKTRONICKÁ ZABEZPEČOVACÍ SIGNALIZACE Popis systému Kabelové trasy Stupeň zabezpečení POŽADAVKY NA OSTATNÍ PROFESE Elektroinstalace Stavba Vzduchotechnika OSTATNÍ BEZPEČNOST PRÁCE A OCHRANA ZDRAVÍ ZÁVĚR...8

2 Profese: SO Slaboproud Strana: 2 / 8 1 ZADÁNÍ 1.1 Rozsah projektu Tento projekt k provedení stavby řeší část elektro slaboproud pro novostavbu samostatného administrativního objektu s hromadnými podzemními garážemi v Praze 4, novostavba je situována v mírně svažitém terénu pozemku p. č.1765/1, 2,3 a 1770/4, 6 mezi ulicemi Pod Děkankou na západu, Lomnického na severu a Dačické na východu. Revize projektu je vydána z důvodu změn v rámci architektonicko- stavebním řešení vstupní haly v 1.NP, administrativních prostor v 8.NP a přípomínek dodavatele v průběhu 01-03/2014 Objekt je rozdělen na podzemní garážové prostory ve třech suterénních podlažích s technickými a skladovými místnosti a na administrativní prostory v osmi nadzemních podlažích. Předmětem projektu jsou tyto dílčí části: telefonní rozvody a pobočková telefonní ústředna, kamerový systém CCTV, vstupní kartový systém ACS a karusel, společná televizní anténa STA, nouzové volání pro postižené osoby, rozvody domácího audiotelefonu, elektronická zabezpečovací signalizace 1.2 Projektové podklady Projekt k povolení stavby z 12/2012 Stavební dispozice Podklady od specialistů: Elektroinstalace silnoproudá p. Jiří Bláha Požárně bezpečnostní řešení stavby Ing. Ivana Rošetzká Vzduchotechnika Ing. Věněk Šilhán Měření a regulace Ing. Ivan Novotný Stabilní hasící zařízení Sprinklery p.dušan Čepil Koordinace Ing. Daniel Ruck Platné vyhlášky a normy ČSN, katalogy 2 POPIS TECHNICKÉHO ŘEŠENÍ 2.1 Telefonní rozvody a pobočková telefonní ústředna Připojení do veřejné telefonní sítě Připojení objektu pro zajištění telekomunikačních služeb investora a budoucích nájemců bude zajištěno na základě smluvního vztahu s vybraným operátorem. V objektu je vyčleněna v 1. podzemním podlaží technická místnost k instalaci rozhraní. V rámci stavby bude připraven kabelový prostup z vně objektu do technické místnosti pro zakončení kabelových tras vybraných operátorů. V místnosti budou umístěna rozhraní v provedení rozvodných stojanů, nástěnných kabelových skříní, dle standardu daného operátora. Technické řešení provedení přípojky od operátora O2 Telefónica bylo dojednáno a na základě předpokládaných účastnických kapacit byla u operátora připravena rezerva 100x N0,6 a OK 12 fiber. Toto připojení bude realizováno na základě projednání a uzavření smluvního vztahu s investorem. Realizace projektu přípojky pro stavební povolení a následně realizační projektovou zajistí operátor prostřednictvím

3 Profese: SO Slaboproud Strana: 3 / 8 svých výhradních dodavatelů. (viz příloha Vyjádření o existenci sítí SEK č.j /11, číslo žádosti ze platnost vyjádření do ) Druhým operátorem s instalovaným rozhraním v objektu bude fy Dial Telecom. Rozvodný stojan s ukončením optického připojení bude instalován rovněž v technické místnosti č Z technické místnosti budou připraveny profily kabelových tras do jednotlivých podlaží pro budoucí propojení k nájemcům. V rámci slaboproudých instalací stavby budou připraveny páteřní rozvody optické sítě v kapacitě jednoho kabelu OK 4vl.MM. Kabely budou zakončeny ve všech nadzemních podlažích 1.NP- 8.NP v 19 rozvodných stojanech R01-R08, v místnosti v 1.NP a v místnostech Slaboproudu X.019 ve 2.-8.NP. Souběžně bude do všech patrových rozvodných stojanů zapojen metalický kabel SYKFY 25x2x0, Provozní telefonní rozvody Pro zajištění technického provozu objektu bude vybudován vnitřní telekomunikační rozvod. V technické místnosti v 1.nadzemním podlaží bude do stojanu R01 umístěna pobočková telefonní ústředna (ve zbývajícím prostoru budou instalována další slaboproudá zařízení). Koncové porty budou instalovány do technických místností, skladů v 1.PP-3.PP, recepce, výtahů a místností Slaboproudu X.019 ve 2.NP-8.NP. Pobočková telefonní ústředna bude napájena ze sítě 230V, v rámci dodávky ústředny bude instalována lokální UPS Telefonní a datové rozvody nájemních prostor Telekomunikační a datový provoz nájemních prostor bude řešen v rámci klientských změn. V nájemních prostorech budou v rámci klientských změn vybudovány serverovny, do kterých budou příslušné rozvody zrealizovány Kabelové trasy Kabelové rozvody do nájemních jednotek budou vedeny v kabelových žlabech, jednotlivé kabely budou instalovány do ohebných trubek pod omítkou a pevných bezhalogenových trubek na povrchu. 2.2 Kamerový systém CCTV Popis systému V objektu bude z důvodu zvýšené bezpečnosti instalován IP kamerový systém pro zabezpečení střežení pláště objektu a parkovacích ploch v podzemních podlažích včetně vjezdového a výjezdového prostoru, prostoru recepce v 1.nadzemním podlaží a schodišťových prostor v jednotlivých nadzemních podlažích. Venkovní IP kamery vybavené IR přisvícením budou ve vyhřívaném krytu PC pro správu systému a dva 19 monitory budou instalovány v prostoru správy objektu v 1.nadzemním podlaží., místnosti č Zde bude rovněž instalováno záznamové zařízení NVR pro 34 IP licencí a dva napájecí 24 portový a 16 portový switch. Při instalaci a provozu kamerového systému je nutné dodržovat podmínky z hlediska zákona 101/2000 o ochraně osobních údajů a ČSN EN , a z 09/2012. Bude použit digitální systém ukládání dat, ovládání zařízení pomocí matice. Zálohování dat nepřetržité 24 hod nahrávání + ukládání na server (dostatečná kapacita pro archivaci, min. 14 dní). Den/Noc IP venkovní kamera 0,4Mpx ve venkovním krytu, IR přísvit pro nízkou úroveň osvětlení, 10/100Mb Ethernet, WEB server - přístup pomocí Internet Explorer, protokol TCP/IP, HTTP, DHCP, DNS, RTP, RTCP. Vnitřní IP kamera s volitelným objektivem, při rozlišení 704x576 (4CIF) = pixelů, max. 25 snímků/sec, 10/100Mb Ethernet, detekce pohybu.

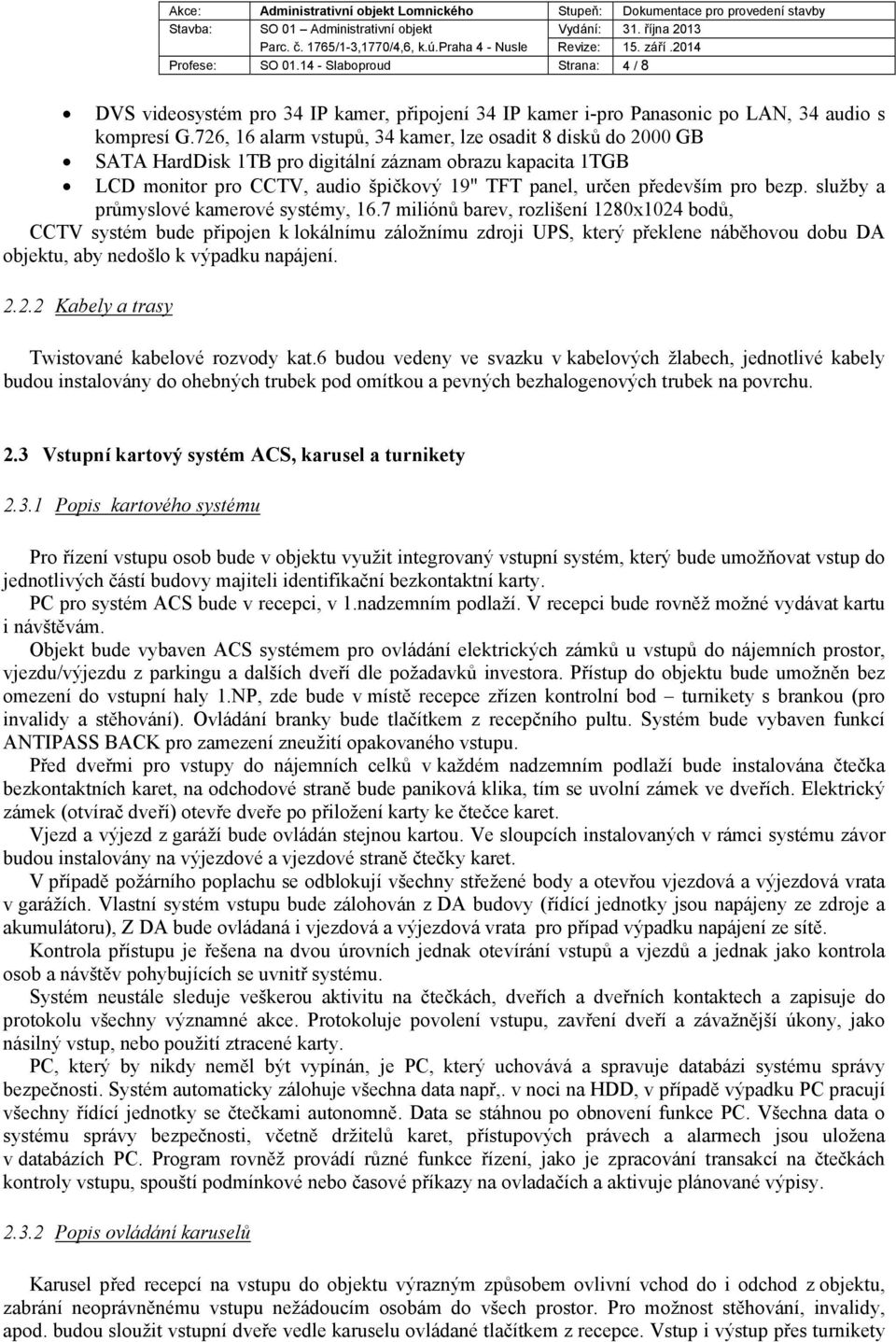

4 Profese: SO Slaboproud Strana: 4 / 8 DVS videosystém pro 34 IP kamer, připojení 34 IP kamer i-pro Panasonic po LAN, 34 audio s kompresí G.726, 16 alarm vstupů, 34 kamer, lze osadit 8 disků do 2000 GB SATA HardDisk 1TB pro digitální záznam obrazu kapacita 1TGB LCD monitor pro CCTV, audio špičkový 19" TFT panel, určen především pro bezp. služby a průmyslové kamerové systémy, 16.7 miliónů barev, rozlišení 1280x1024 bodů, CCTV systém bude připojen k lokálnímu záložnímu zdroji UPS, který překlene náběhovou dobu DA objektu, aby nedošlo k výpadku napájení Kabely a trasy Twistované kabelové rozvody kat.6 budou vedeny ve svazku v kabelových žlabech, jednotlivé kabely budou instalovány do ohebných trubek pod omítkou a pevných bezhalogenových trubek na povrchu. 2.3 Vstupní kartový systém ACS, karusel a turnikety Popis kartového systému Pro řízení vstupu osob bude v objektu využit integrovaný vstupní systém, který bude umožňovat vstup do jednotlivých částí budovy majiteli identifikační bezkontaktní karty. PC pro systém ACS bude v recepci, v 1.nadzemním podlaží. V recepci bude rovněž možné vydávat kartu i návštěvám. Objekt bude vybaven ACS systémem pro ovládání elektrických zámků u vstupů do nájemních prostor, vjezdu/výjezdu z parkingu a dalších dveří dle požadavků investora. Přístup do objektu bude umožněn bez omezení do vstupní haly 1.NP, zde bude v místě recepce zřízen kontrolní bod turnikety s brankou (pro invalidy a stěhování). Ovládání branky bude tlačítkem z recepčního pultu. Systém bude vybaven funkcí ANTIPASS BACK pro zamezení zneužití opakovaného vstupu. Před dveřmi pro vstupy do nájemních celků v každém nadzemním podlaží bude instalována čtečka bezkontaktních karet, na odchodové straně bude paniková klika, tím se uvolní zámek ve dveřích. Elektrický zámek (otvírač dveří) otevře dveře po přiložení karty ke čtečce karet. Vjezd a výjezd z garáží bude ovládán stejnou kartou. Ve sloupcích instalovaných v rámci systému závor budou instalovány na výjezdové a vjezdové straně čtečky karet. V případě požárního poplachu se odblokují všechny střežené body a otevřou vjezdová a výjezdová vrata v garážích. Vlastní systém vstupu bude zálohován z DA budovy (řídící jednotky jsou napájeny ze zdroje a akumulátoru), Z DA bude ovládaná i vjezdová a výjezdová vrata pro případ výpadku napájení ze sítě. Kontrola přístupu je řešena na dvou úrovních jednak otevírání vstupů a vjezdů a jednak jako kontrola osob a návštěv pohybujících se uvnitř systému. Systém neustále sleduje veškerou aktivitu na čtečkách, dveřích a dveřních kontaktech a zapisuje do protokolu všechny významné akce. Protokoluje povolení vstupu, zavření dveří a závažnější úkony, jako násilný vstup, nebo použití ztracené karty. PC, který by nikdy neměl být vypínán, je PC, který uchovává a spravuje databázi systému správy bezpečnosti. Systém automaticky zálohuje všechna data např,. v noci na HDD, v případě výpadku PC pracují všechny řídící jednotky se čtečkami autonomně. Data se stáhnou po obnovení funkce PC. Všechna data o systému správy bezpečnosti, včetně držitelů karet, přístupových právech a alarmech jsou uložena v databázích PC. Program rovněž provádí různé funkce řízení, jako je zpracování transakcí na čtečkách kontroly vstupu, spouští podmínkové nebo časové příkazy na ovladačích a aktivuje plánované výpisy Popis ovládání karuselů Karusel před recepcí na vstupu do objektu výrazným způsobem ovlivní vchod do i odchod z objektu, zabrání neoprávněnému vstupu nežádoucím osobám do všech prostor. Pro možnost stěhování, invalidy, apod. budou sloužit vstupní dveře vedle karuselu ovládané tlačítkem z recepce. Vstup i výstup přes turnikety

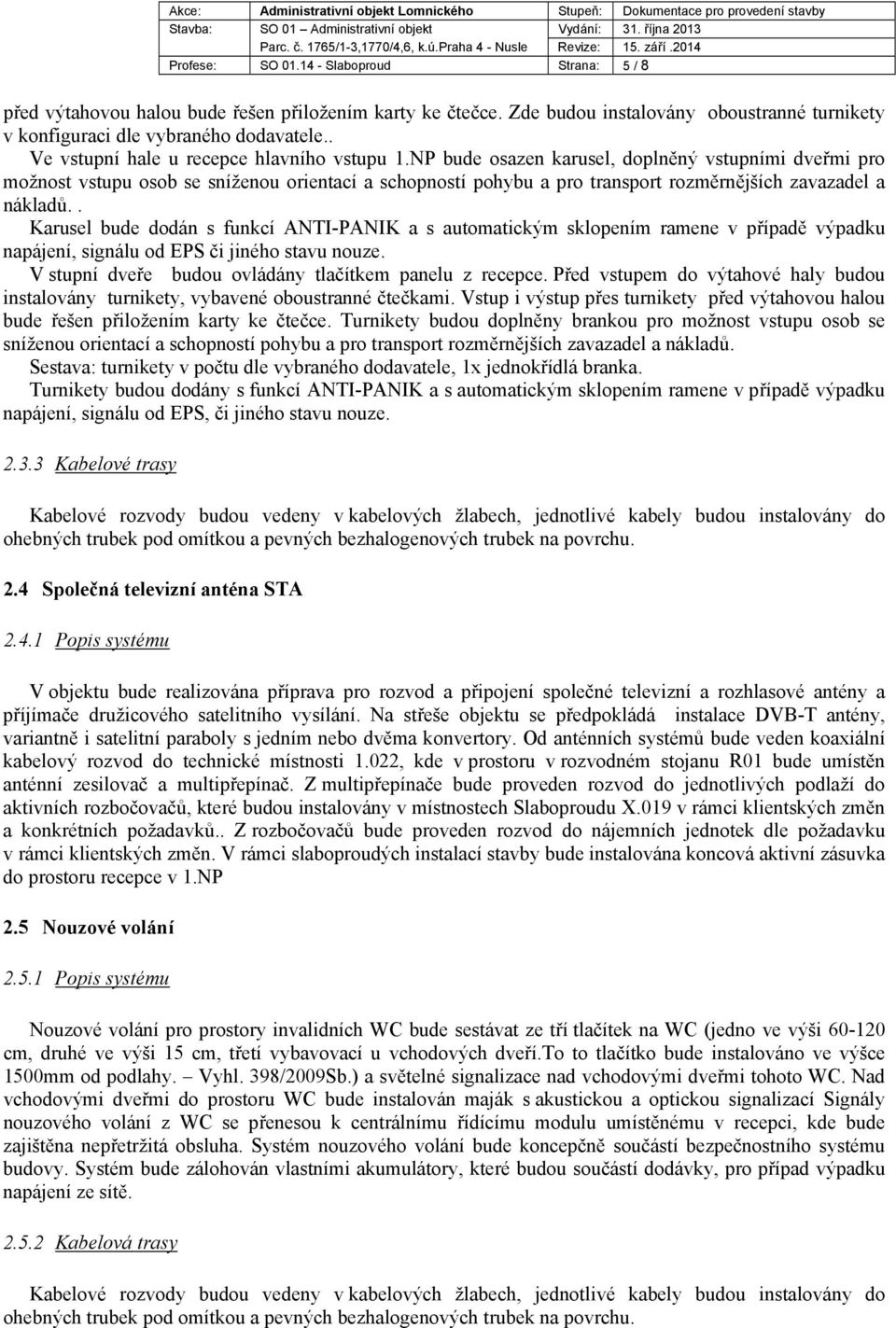

5 Profese: SO Slaboproud Strana: 5 / 8 před výtahovou halou bude řešen přiložením karty ke čtečce. Zde budou instalovány oboustranné turnikety v konfiguraci dle vybraného dodavatele.. Ve vstupní hale u recepce hlavního vstupu 1.NP bude osazen karusel, doplněný vstupními dveřmi pro možnost vstupu osob se sníženou orientací a schopností pohybu a pro transport rozměrnějších zavazadel a nákladů.. Karusel bude dodán s funkcí ANTI-PANIK a s automatickým sklopením ramene v případě výpadku napájení, signálu od EPS či jiného stavu nouze. V stupní dveře budou ovládány tlačítkem panelu z recepce. Před vstupem do výtahové haly budou instalovány turnikety, vybavené oboustranné čtečkami. Vstup i výstup přes turnikety před výtahovou halou bude řešen přiložením karty ke čtečce. Turnikety budou doplněny brankou pro možnost vstupu osob se sníženou orientací a schopností pohybu a pro transport rozměrnějších zavazadel a nákladů. Sestava: turnikety v počtu dle vybraného dodavatele, 1x jednokřídlá branka. Turnikety budou dodány s funkcí ANTI-PANIK a s automatickým sklopením ramene v případě výpadku napájení, signálu od EPS, či jiného stavu nouze Kabelové trasy Kabelové rozvody budou vedeny v kabelových žlabech, jednotlivé kabely budou instalovány do ohebných trubek pod omítkou a pevných bezhalogenových trubek na povrchu. 2.4 Společná televizní anténa STA Popis systému V objektu bude realizována příprava pro rozvod a připojení společné televizní a rozhlasové antény a příjímače družicového satelitního vysílání. Na střeše objektu se předpokládá instalace DVB-T antény, variantně i satelitní paraboly s jedním nebo dvěma konvertory. Od anténních systémů bude veden koaxiální kabelový rozvod do technické místnosti 1.022, kde v prostoru v rozvodném stojanu R01 bude umístěn anténní zesilovač a multipřepínač. Z multipřepínače bude proveden rozvod do jednotlivých podlaží do aktivních rozbočovačů, které budou instalovány v místnostech Slaboproudu X.019 v rámci klientských změn a konkrétních požadavků.. Z rozbočovačů bude proveden rozvod do nájemních jednotek dle požadavku v rámci klientských změn. V rámci slaboproudých instalací stavby bude instalována koncová aktivní zásuvka do prostoru recepce v 1.NP 2.5 Nouzové volání Popis systému Nouzové volání pro prostory invalidních WC bude sestávat ze tří tlačítek na WC (jedno ve výši cm, druhé ve výši 15 cm, třetí vybavovací u vchodových dveří.to to tlačítko bude instalováno ve výšce 1500mm od podlahy. Vyhl. 398/2009Sb.) a světelné signalizace nad vchodovými dveřmi tohoto WC. Nad vchodovými dveřmi do prostoru WC bude instalován maják s akustickou a optickou signalizací Signály nouzového volání z WC se přenesou k centrálnímu řídícímu modulu umístěnému v recepci, kde bude zajištěna nepřetržitá obsluha. Systém nouzového volání bude koncepčně součástí bezpečnostního systému budovy. Systém bude zálohován vlastními akumulátory, které budou součástí dodávky, pro případ výpadku napájení ze sítě Kabelová trasy Kabelové rozvody budou vedeny v kabelových žlabech, jednotlivé kabely budou instalovány do ohebných trubek pod omítkou a pevných bezhalogenových trubek na povrchu.

6 Profese: SO Slaboproud Strana: 6 / Domácí telefony a zvonková signalizace Popis systému Ve všech nájemních prostorech vstup z výtahového lobby bude dveřmi do nájemních prostorů na přiložení karty ke snímači. Pro návštěvy, bude před vchodem instalováno zvonkové tablo, v recepci nájemce domácí telefon s ovládacím tlačítkem pro dálkové otevření dveří do prostor nájemce. V 1.podzemním podlaží u vjezdu do garáží bude instalováno zvonkové tablo pro zajištění komunikace návštěv s recepcí, kde bude instalována hlavní stanice. V rámci požárního poplachu bude signál od systému EPS k uvolnění dveří na hranici únikových cest nadřazen funkci domácího telefonu Kabelové trasy Kabelové rozvody budou vedeny v kabelových žlabech, jednotlivé kabely budou instalovány do ohebných trubek pod omítkou a pevných bezhalogenových trubek na povrchu. 2.7 Bezpečnostní zámky na únikových cestách Popis systému Objekt bude mít únikové východy, které se nebudou v době bez poplachu volně využívat. Tyto dveře budou opatřeny mechanickým ev. elektromagnetickým zámkem, který lze odemknout zvenčí klíčem. Z vnitřní strany (směr úniku) budou dveře opatřeny panikovou klikou, tzn., že dveře lze klikou kdykoli otevřít i v případě požárního poplachu v budově (elektromagnetický zámek se odblokuje a bude využit hasiči i jako zásahová cesta. Všechny ostatní dveře opatřené otvírači - zámky budou inverzní, tzn. v případě výpadku jakéhokoliv napájení jsou odblokované a lze je otevřít. Zámky budou zálohovány ze zdrojů s akumulátory, doplněny o napájení z DA. 2.8 Elektronická zabezpečovací signalizace Popis systému Pro zastřežení objektu bude instalován elektronický systém zabezpečovací signalizace. Pro monitoring dveří a bran budou použity magnetické kontakty. Podle typu dveří budou osazeny kontakty povrchové, závrtné nebo v těžkém provedení (vratové). Pro detekci pohybu budou v objektu osazeny vnitřní digitální detektory pohybu infrapasivní čidla (PIR). Ústředna EZS se svým napájecím zdrojem bude instalována v místnosti v 1.nadzemním podlaží. Systém EZS bude napájen ze zálohované sítě z rozvodu DA. Zabezpečení prostorů bude řešeno systémem s komunikačními sběrnicemi na kterou budou připojeny ovládací klávesnice a expandéry. Na výstupy expandérů budou připojeny koncové detektory a magnety..sběrnicový systém umožňuje budoucí rozšíření v případě požadavků nájemců v rámci klientských změn. Nelze vyloučit na základě požadavků budoucích nájemců nasazení dalších autonomních zabezpečovacích systémů Kabelové trasy

7 Profese: SO Slaboproud Strana: 7 / 8 Kabelové rozvody do nájemních jednotek budou vedeny v kabelových žlabech, jednotlivé kabely budou instalovány do ohebných trubek pod omítkou a pevných bezhalogenových trubek na povrchu Stupeň zabezpečení Podle ČSN EN stupeň 2: Nízké a střední riziko 2.9 Požadavky na ostatní profese Elektroinstalace SLABOPROUD ( ) Ozn. Umístění Popis Ukončení Parametry Síť P (kw) U (V) In (A) VTS Stojan operátora 1 zásuvka D 1, VTS Stojan operátora 2 zásuvka D 1, VTS Stojan operátora 3 zásuvka D 1, VTS Rezerva zásuvka D 1, *EPS Ústředna EPS vývod D 1, EZS Ústředna EZS vývod D 0, PABX, CCTV, ACS, SKS,STA Rack zásuvka D 2, PABX, CCTV, ACS, SKS,STA Rack zásuvka D 2, PABX, CCTV, ACS, SKS,STA Rack zásuvka D 1, DT zdroj RS 230V DIN lišta N 0, IT Rack zásuvka D 2, IT Rack zásuvka D 2, IT Rack zásuvka D 2, IT Rack zásuvka D 2, IT Rack zásuvka D 2, IT Rack zásuvka D 2, IT Rack zásuvka D 2, Nouzové volání recepce Řídící jednotka zásuvka N 1, BZ na vstupech do NJ 1.NP-8.NP Napájecí zdroje vývod D 2, CCTV x Vyhřívání Kam 13 vývod D 0, CCTV x Vyhřívání Kam 14 vývod D 0, CCTV x Vyhřívání Kam 15 vývod D 0, D N síť dieselagregát síť nezálohovaná *Požárně bezpečnostní zařízení Celkem:

8 Profese: SO Slaboproud Strana: 8 / Stavba Stoupačky slaboproudu budou připraveny prostupy a a přístup do stoupaček v každém podlaží. V rámci dodávky dveří a oken budou provedeny přípravy pro instalaci závrtných magnetických kontaktů EZS. Budou připraveny prostupy na střechu pro budoucí instalaci anténních systémů. Protipožární úcpávky v trasách mezi požárními úseky budou součástí dodávky slaboproudých systémů Vzduchotechnika V technické místnosti 1.22 v 1.nadzemním podlaží bude udržována teplota v rozmezí stupňů. Předpokládaný vyzařovací výkon technologie cca 3kW. Příprava pro chlazení serveroven v administrativních podlažích. Předpokládaný vyzařovací výkon technologie na jedno podlaží cca 5kW Ostatní Pro všechny práce je nutné zajistit přístup pro montážní pracovníky zhotovitele a vjezd pro vozidla zásobování Bezpečnost práce a ochrana zdraví Elektroinstalace musí být provedena v souladu s platnými předpisy a normami a to zejména ČSN , , , , , , , a EN a umožňovala bezpečný provoz. 3 ZÁVĚR Tento projekt byl zpracován dle odběratelem přiložených podkladů k datu , splňuje požadavky ČSN a souvisejících bezpečnostních předpisů. Vypracoval: Ivan Hrečka ivan.hrecka@spojprojekt.cz 15. září 2014
