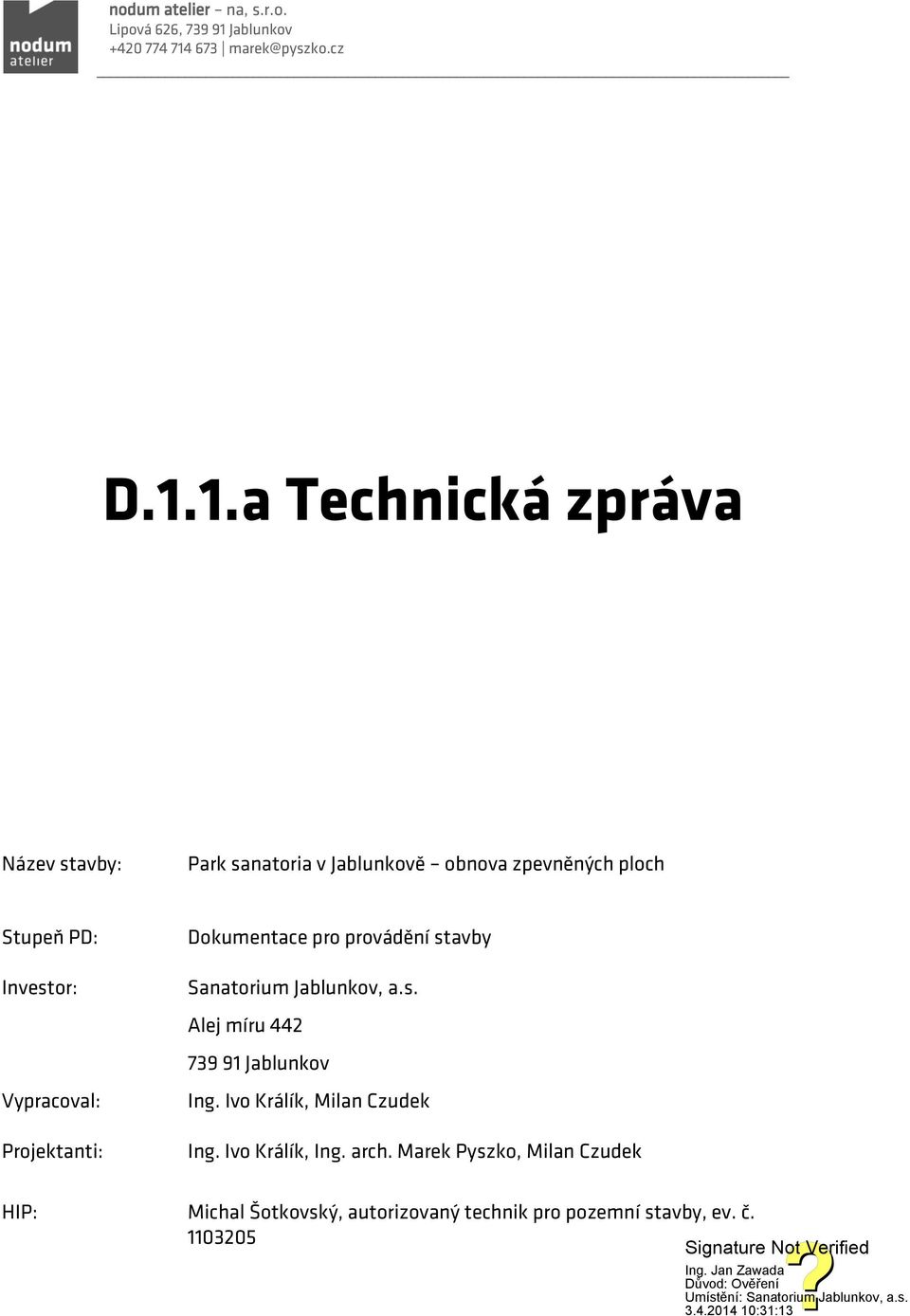

1 D.1.1.a Technická zpráva Název stavby: Park sanatoria v Jablunkově obnova zpevněných ploch Stupeň PD: Investor: Dokumentace pro provádění stavby Sanatorium Jablunkov, a.s. Alej míru Jablunkov Vypracoval: Projektanti: Ing. Ivo Králík, Milan Czudek Ing. Ivo Králík, Ing. arch. Marek Pyszko, Milan Czudek HIP: Michal Šotkovský, autorizovaný technik pro pozemní stavby, ev. č

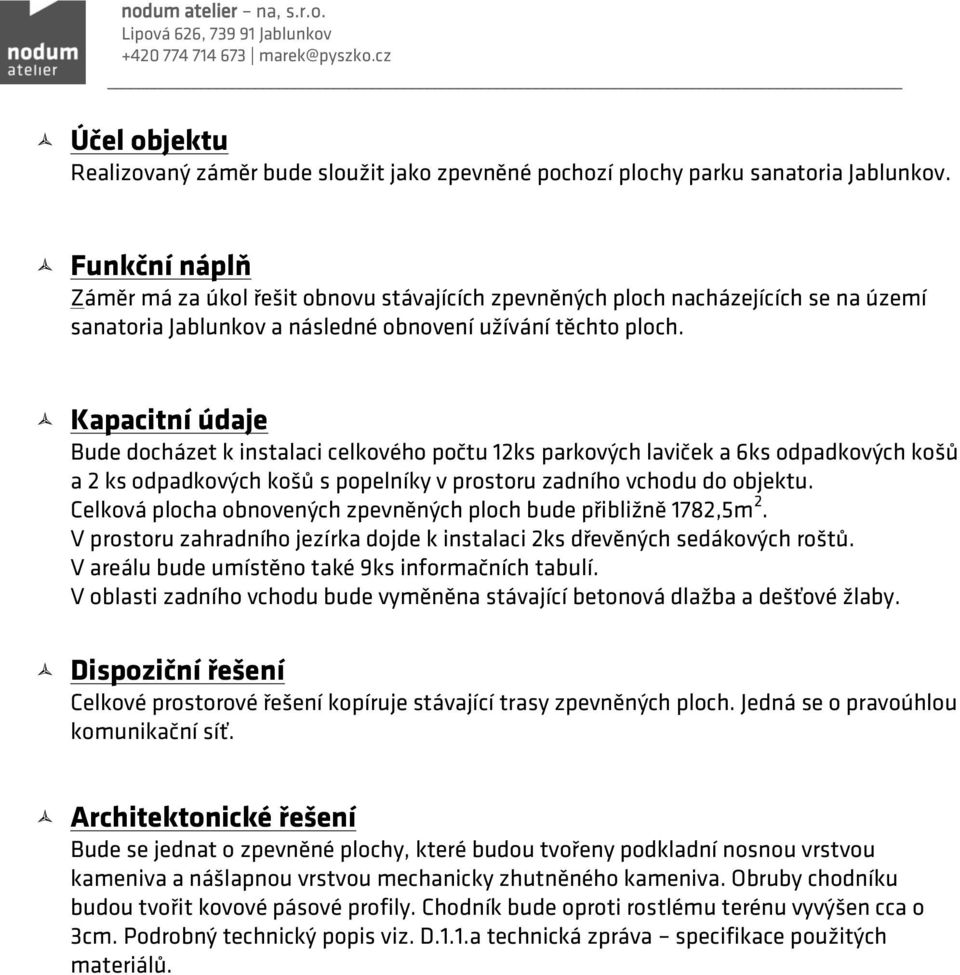

2 Účel objektu Realizovaný záměr bude sloužit jako zpevněné pochozí plochy parku sanatoria Jablunkov. Funkční náplň Záměr má za úkol řešit obnovu stávajících zpevněných ploch nacházejících se na území sanatoria Jablunkov a následné obnovení užívání těchto ploch. Kapacitní údaje Bude docházet k instalaci celkového počtu 12ks parkových laviček a 6ks odpadkových košů a 2 ks odpadkových košů s popelníky v prostoru zadního vchodu do objektu. Celková plocha obnovených zpevněných ploch bude přibližně 1782,5m 2. V prostoru zahradního jezírka dojde k instalaci 2ks dřevěných sedákových roštů. V areálu bude umístěno také 9ks informačních tabulí. V oblasti zadního vchodu bude vyměněna stávající betonová dlažba a dešťové žlaby. Dispoziční řešení Celkové prostorové řešení kopíruje stávající trasy zpevněných ploch. Jedná se o pravoúhlou komunikační síť. Architektonické řešení Bude se jednat o zpevněné plochy, které budou tvořeny podkladní nosnou vrstvou kameniva a nášlapnou vrstvou mechanicky zhutněného kameniva. Obruby chodníku budou tvořit kovové pásové profily. Chodník bude oproti rostlému terénu vyvýšen cca o 3cm. Podrobný technický popis viz. D.1.1.a technická zpráva specifikace použitých materiálů.

3 KONSTRUKČNÍ A MATERÁLOVÉ ŘEŠENÍ Charakteristika použitých prvků a materiálů Použité materiály: A) Štěrkodrťový podklad pochozích ploch Štěrkodrťová směs frakce 0-63mm. V žádném případě se neuvažuje s použitím struskového kameniva!!! B) Obrusná vrstva zpevněných ploch Štěrkodrťová směs frakce 0-32mm. Uvažuje se makadam. V žádném případě se neuvažuje s použitím struskového kameniva!!! C) Chemická kotva Hustota: 1,70 g/ml Tepelná odolnost: -15 C Aplikační teplota: -5/+35 C Pevnost v tlaku: 65N/mm 2 D) Beton použitý na základy Beton C 12/15 Stupeň konzistence: S2 vhodný pro základy E) Štěrkodrť pod betonovou dlažbu Štěrkodrťová směs frakce 8-16mm. V žádném případě se neuvažuje s použitím struskového kameniva!!! F) Štěrkodrť pod schodištěm Štěrkodrťová směs frakce 16-32mm. V žádném případě se neuvažuje s použitím struskového kameniva!!! G) Pískové lože pod betonovou dlažbu Jemnozrný žlutý písek. H) Kačírek do chodníčku bosých nohou Prané přírodní říční kamenivo frakce 32-63mm. H) Betonové lože pod schodiště Beton C 12/15 Stupeň konzistence: P

4 Použité prvky: A) Ocelová pásová obruba Ocelová pásová obruba s výztužnými kotvícími pruty 8-10mm a délky 400mm. Materiál: Ocel se základní povrchovou úpravou proti korozi. Rozměr : Tloušťka: 4-5mm Výška: 150mm Barva: Ocel Celková délka použitých obrub: 1793m Typ spojování jednotlivých dílů: systémové zámky B) Silniční obrubník Betonový obrubník určený ke kotvení laviček. Rozměr: 150x250x1000mm C) Kotevní prvky laviček a košů (závitové tyče, matice, podložky) U závitových tyčí o průměru 8 i 10mm se bude jednat o ocelové pozinkované tyče s metrickým závitem. Matice a podložky budou rovněž ocelové pozinkované.

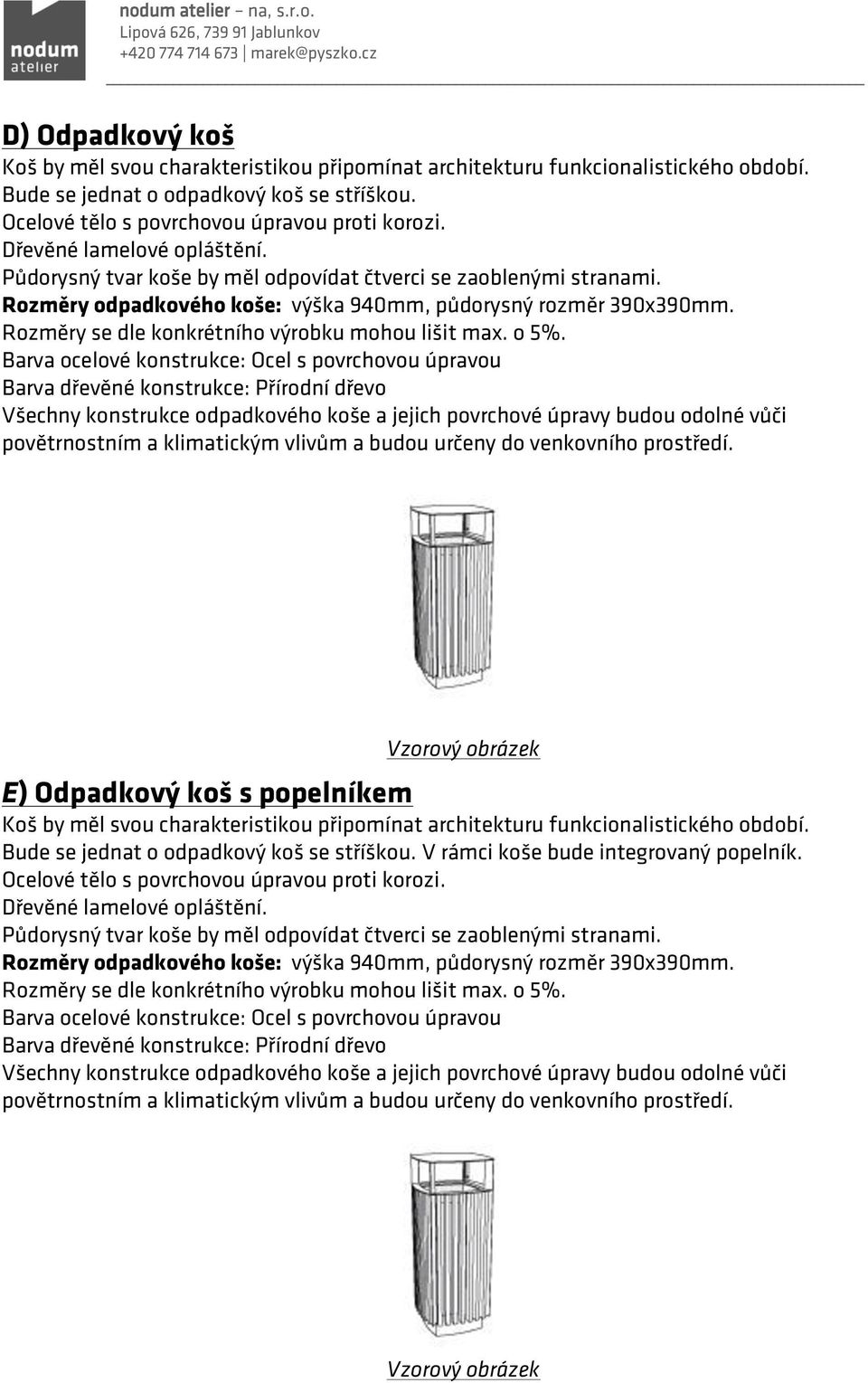

5 D) Odpadkový koš Koš by měl svou charakteristikou připomínat architekturu funkcionalistického období. Bude se jednat o odpadkový koš se stříškou. Ocelové tělo s povrchovou úpravou proti korozi. Dřevěné lamelové opláštění. Půdorysný tvar koše by měl odpovídat čtverci se zaoblenými stranami. Rozměry odpadkového koše: výška 940mm, půdorysný rozměr 390x390mm. Barva ocelové konstrukce: Ocel s povrchovou úpravou Barva dřevěné konstrukce: Přírodní dřevo Všechny konstrukce odpadkového koše a jejich povrchové úpravy budou odolné vůči povětrnostním a klimatickým vlivům a budou určeny do venkovního prostředí. E) Odpadkový koš s popelníkem Koš by měl svou charakteristikou připomínat architekturu funkcionalistického období. Bude se jednat o odpadkový koš se stříškou. V rámci koše bude integrovaný popelník. Ocelové tělo s povrchovou úpravou proti korozi. Dřevěné lamelové opláštění. Půdorysný tvar koše by měl odpovídat čtverci se zaoblenými stranami. Rozměry odpadkového koše: výška 940mm, půdorysný rozměr 390x390mm. Barva ocelové konstrukce: Ocel s povrchovou úpravou Barva dřevěné konstrukce: Přírodní dřevo Všechny konstrukce odpadkového koše a jejich povrchové úpravy budou odolné vůči povětrnostním a klimatickým vlivům a budou určeny do venkovního prostředí.

6 F) Parkové Lavičky Lavičky by měly svou charakteristikou připomínat architekturu funkcionalistického období. Ocelová konstrukce se sedákem i opěradlem z dřevěných lamel. Ocelová konstrukce s povrchovou úpravou proti korozi. Všechny konstrukce laviček a jejich povrchové úpravy budou odolné vůči povětrnostním a klimatickým vlivům. Rozměry lavičky: délka 1500mm, výška 885mm, šířka 715mm. Barva ocelové konstrukce: ocel s povrchovou úpravou Barva dřevěné konstrukce: přírodní dřevo Všechny konstrukce laviček a jejich povrchové úpravy budou odolné vůči povětrnostním a klimatickým vlivům a budou určeny do venkovního prostředí. G) Dřevěné sedákové rošty Sedáky by měly svou charakteristikou připomínat architekturu funkcionalistického období. Ocelová konstrukce se sedákem z dřevěných lamel a ocelovými bočnicemi. Ocelová konstrukce s povrchovou úpravou proti korozi. Všechny konstrukce sedáků a jejich povrchové úpravy budou odolné vůči povětrnostním a klimatickým vlivům. Rozměry sedáků: délka 1500mm, šířka 435mm, výška min. 50mm Barva ocelové konstrukce: ocel s povrchovou úpravou. Barva dřevěné konstrukce: přírodní dřevo Všechny konstrukce sedáků a jejich povrchové úpravy budou odolné vůči povětrnostním a klimatickým vlivům a budou určeny do venkovního prostředí.

7 H) Plastový rošt pod lavičky PE plastový zatravňovací rošt. Rošt musí být UV stálý. Rošt musí mít dostatečnou pevnost odpovídající únosnosti pro pojíždění osobních automobilů. Rozměry: výška min 30mm, délka 1500mm, šířka 500mm Barva: černá I) Informační tabule Materiál: kov Nosné sloupky z jeklového profilu 80 x 60mm. Sendvičová konstrukce z Al rámečku a FeZn plechu s vyztužujícím vnitřním Fe rámem. Grafický motiv laminován lesklou UV stálou fólií. Rozměry: rozměr motivu 1200x1000mm Celková výška panelu 2500mm Výška panelu po ukotvení 2000mmRozměry se dle konkrétního výrobku mohou lišit max. o 5%.

8 J) Informační panel Materiál: kov Sendvičová konstrukce z Al rámečku a FeZn plechu s vyztužujícím vnitřním Fe rámem na dvou lomených nohách 80 x 60 mm pod úhlem 45 stupňů. Grafický motiv laminován lesklou UV stálou fólií. Rozměry: rozměr motivu 514 x 314mm, výška po ukotvení 1100mm K) Závěsné tabule na okenní mříže Materiál: kov Konstrukce z jeklového profilu. Grafický motiv laminován lesklou UV stálou fólií. Vizuální podoba závěsných tabulí se bude shodovat s tabulema svislýma. Rozměry: 1700x1180mm L) Závěsné tabule Materiál: kov Konstrukce z jeklového profilu. Grafický motiv laminován lesklou UV stálou fólií. Vizuální podoba závěsných tabulí se bude shodovat s tabulema svislýma. Rozměry: 1000x1000mm+250x1000mm řada piktogramů

9 M) Stojan na kola Materiál: kov Rám z úhelníkové oceli, vodítka z ocelových trubek, žárově zinkováno. Stání na 10 kol N) Betonová dlažba v oblasti zadního vchodu Materiál: Beton Přesná specifikace dlažby bude konzultovaná s Ing. Jiřím Dudkem z NPÚ, ÚOP v Ostravě (tel ). O) Dešťový žlab Polymer betonový žlab s kovovým roštem. S bočním vyústěním. Rozměry: šířka 125mm, výška 110mm P) Prkenná obruba Smrkové impregnované prkno Rozměry: délka 14500mm, výška 200mm, šířka 40mm Q) Schodišťové bloky Zahradní schodišťové stupně z pohledového betonu v imitaci kamene. Rozměr bloku: 1600x155x300mm

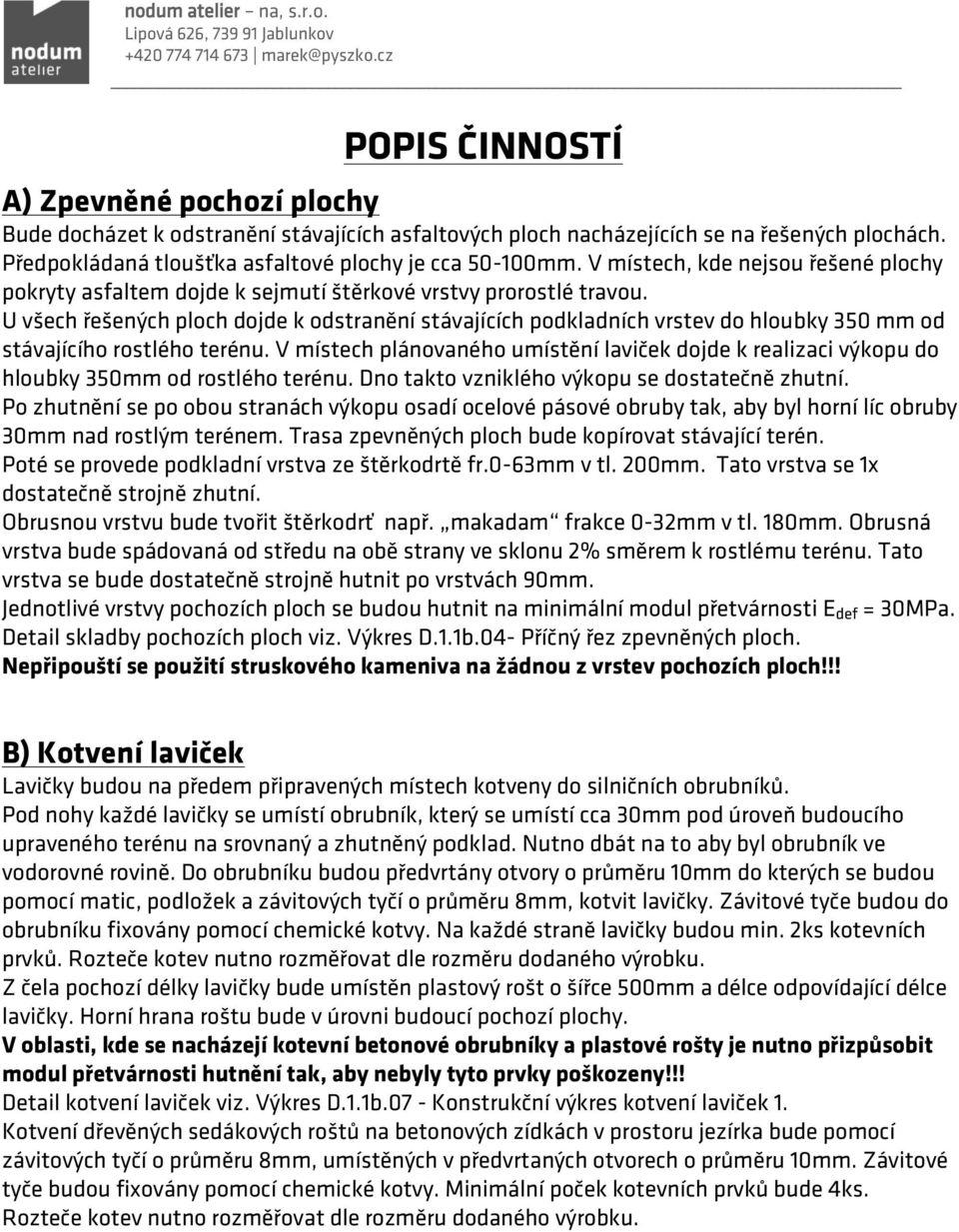

10 POPIS ČINNOSTÍ A) Zpevněné pochozí plochy Bude docházet k odstranění stávajících asfaltových ploch nacházejících se na řešených plochách. Předpokládaná tloušťka asfaltové plochy je cca mm. V místech, kde nejsou řešené plochy pokryty asfaltem dojde k sejmutí štěrkové vrstvy prorostlé travou. U všech řešených ploch dojde k odstranění stávajících podkladních vrstev do hloubky 350 mm od stávajícího rostlého terénu. V místech plánovaného umístění laviček dojde k realizaci výkopu do hloubky 350mm od rostlého terénu. Dno takto vzniklého výkopu se dostatečně zhutní. Po zhutnění se po obou stranách výkopu osadí ocelové pásové obruby tak, aby byl horní líc obruby 30mm nad rostlým terénem. Trasa zpevněných ploch bude kopírovat stávající terén. Poté se provede podkladní vrstva ze štěrkodrtě fr.0-63mm v tl. 200mm. Tato vrstva se 1x dostatečně strojně zhutní. Obrusnou vrstvu bude tvořit štěrkodrť např. makadam frakce 0-32mm v tl. 180mm. Obrusná vrstva bude spádovaná od středu na obě strany ve sklonu 2% směrem k rostlému terénu. Tato vrstva se bude dostatečně strojně hutnit po vrstvách 90mm. Jednotlivé vrstvy pochozích ploch se budou hutnit na minimální modul přetvárnosti E def = 30MPa. Detail skladby pochozích ploch viz. Výkres D.1.1b.04- Příčný řez zpevněných ploch. Nepřipouští se použití struskového kameniva na žádnou z vrstev pochozích ploch!!! B) Kotvení laviček Lavičky budou na předem připravených místech kotveny do silničních obrubníků. Pod nohy každé lavičky se umístí obrubník, který se umístí cca 30mm pod úroveň budoucího upraveného terénu na srovnaný a zhutněný podklad. Nutno dbát na to aby byl obrubník ve vodorovné rovině. Do obrubníku budou předvrtány otvory o průměru 10mm do kterých se budou pomocí matic, podložek a závitových tyčí o průměru 8mm, kotvit lavičky. Závitové tyče budou do obrubníku fixovány pomocí chemické kotvy. Na každé straně lavičky budou min. 2ks kotevních prvků. Rozteče kotev nutno rozměřovat dle rozměru dodaného výrobku. Z čela pochozí délky lavičky bude umístěn plastový rošt o šířce 500mm a délce odpovídající délce lavičky. Horní hrana roštu bude v úrovni budoucí pochozí plochy. V oblasti, kde se nacházejí kotevní betonové obrubníky a plastové rošty je nutno přizpůsobit modul přetvárnosti hutnění tak, aby nebyly tyto prvky poškozeny!!! Detail kotvení laviček viz. Výkres D.1.1b.07 - Konstrukční výkres kotvení laviček 1. Kotvení dřevěných sedákových roštů na betonových zídkách v prostoru jezírka bude pomocí závitových tyčí o průměru 8mm, umístěných v předvrtaných otvorech o průměru 10mm. Závitové tyče budou fixovány pomocí chemické kotvy. Minimální poček kotevních prvků bude 4ks. Rozteče kotev nutno rozměřovat dle rozměru dodaného výrobku.

11 C) Kotvení odpadkových košů V místech, na kterých se budou nacházet odpadkové koše budou vyhloubeny výkopy pro betonový základ. U košů tato hloubka činí 350mm. Půdorysný rozměr základu bude 850x350mm a výška 300mm. Beton použitý na tyto základy bude C 12/15. Po dostatečném zatvrdnutí betonu se do základu vyvrtají otvory o průměru 12mm, do kterých se bude pomocí matic, podložek a závitových tyčí o průměru 10mm kotvit odpadkový koš. Závitové tyče budou do základu fixovány chemickou kotvou. Na kotvení bude použito min. 4ks kotevních prvků. Rozteče kotev nutno rozměřovat dle rozměru dodaného výrobku. Detail kotvení odpadkového koše viz. Výkres D.1.1b.12 - Konstrukční výkres kotvení odpadkových košů. D) Kotvení informačních tabulí Na místech, kde se budou nacházet informační tabule budou vyhloubeny kruhové výkopy pro betonový základ. Výkop se provede do hloubky 850mm od úrovně stávajícího terénu. Základ bude mít výšku 800mm a průměr 300mm. Po zavadnutí betonové směsi se do takto připraveného základu umístí tabule do hloubky 500mm. Po dobu, než zatvrdne beton se informační tabule zafixuje proti pohybu. Stejný případ založení nastane i u informačních panelů. Rozteče základů nutno rozměřovat dle rozměru dodaného výrobku. Závěsné tabule budou kotveny dle pokynů dodavatele. Detail kotvení informační tabule viz. Výkres D.1.1b.02 - Konstrukční výkres svislá informační tabule. E) Montáž schodů Na vyrovnané štěrkodrťové lože se vybetonuje základ pod první stupeň dle výkresu D.1.1b.10. Výkres uložení schodů. Hloubka základu bude 300mm a půdorysné rozměry dle rozměru schodišťových bloků. Na takto připravený základ se do betonového lože uloží schodišťový stupeň. Ostatní stupně se budou klást do betonového lože, které bude připraveno na štěrkodrťovém loži. Detail montáže schodiště viz. Výkres D.1.1b.11 - Konstrukční výkres uložení schodů. F) Zpevněná plocha u zadního vchodu do sanatoria Bude docházet k odstranění stávající betonové dlažby, obrubníku a dešťových žlabů v oblasti vchodu. Odstraněna bude také stávající podkladní vrstva dlažby do hloubky 200mm. Poté bude vytvořena nová podkladní vrstva ze štěrkodrti frakce 8-16mm o tloušťce 150mm. Tato vrstva bude zhutněna. Poté se provede vrstva pískového lože o tloušťce 50mm. Na takto připravené lože se poklade dlažba. Typ a barva dlažby bude konzultována s Ing. Jiřím Dudkem z NPÚ, ÚOP v Ostravě (tel ). V rámci dlažby bude proveden také dešťový kanál s vpustí, který bude napojen na stávající dešťovou kanalizaci. V místě vchodu budou instalovány také 2ks odpadkových košů s popelníky. Kotvení odpadkových košů dle bodu C). V místě vchodu budou volně umístěny také 2ks laviček.

12 Detail zadního vchodu viz. Výkres D.1.1b.05 - Zadní vstup do sanatoria. G) Chodníček bosých nohou Na určeném místě se provede výkop do hloubky 100mm. Ze strany rostlého terénu se do hloubky 50mm ode dna osadí osadí prkenná obruba. Na dno chodníčku se poklade geotextilie. Takto vytvořený chodník se vyplní kačírkem frakce 32-63mm. Detail chodníčku viz. Výkres D.1.1b.11 - Konstrukční výkres chodníku pro bosé nohy.
