1 TEPLOTA / VLHKOST / TLAK DATALOGGER PROVOZNÍ MANUÁL Před uvedením tohoto přístroje do provozu si pečlivě přečtěte tento provozní manuál 1

2 Obsah Strana 1. Popis Funkcí Specifikace Názvy částí a Umístění 6 4. LED Status Průvodce Instalace Software a Obsluha Výměna Baterie Postup Rekondice. 10

3 1. Popis Funkcí Tento Datalogger měřící klimatické hodnoty je navržen pro měření teploty, vlhkosti a tlaku v našem životním prostředí a pomáhá tak lépe porozumět pochodům v tomto prostředí. Tento přístroj je navržen ke sledování hodnot teploty, vlhkosti a tlaku ve sklenících, skladech, muzeích a také kabinách letadel a mnoha jiných aplikacích. Funkce: Alarm nastavení a indikace Záznam a indikace vybité baterie Manuální a automatický mód spuštění USB port pro přenos dat a napájení Stavová indikace pomocí diod LED červená / žlutá / zelená. Přepočet tlaku vzduchu k hladině moře 2. Specifikace 2-1. Všeobecná Specifikace Rozlišení:. 0.1%RH/0.1 C/0.1hPa Data Paměť: Četnost Vzorkování:... 1minuta až 18hodin Data Výstup:.. USB data přenos Indikace Záznamu: Zelená LED bliká Indikace Plná Paměť: Žlutá LED bliká Analytický Software: /XP/Vista Napájení:.. Jedna 3.6V baterie Typ: nebo 1/2AAA 2-2. Vlhkost & Teplota Specifikace Rozsah Měření: Teplota Rozsah: C / F Vlhkost Rozsah:.. 0 až 100%RH 3

4 Přesnost: Teplota 40ºC - 70 C.... ±2 C 0º - 40 C. ±1 C -40ºC - 0 C. ±2 C Vlhkost 0-20 a %... ±5% a 60-80%... ±3.5% 40-60%... ±3.5% 2-3. Tlak Vzduchu Specifikace Rozsah Měření: hPa Přesnost: C. ±4.OhPa 0-50 C. ±2.5hPa C. ±4.OhPa Opakování: ±0.2% (Max ±O.3%FSO) Linearita/Hysterese:.. ± O.24%FSO Teplotní koeficient:. ± 0.1%FSO Poznámka: FSO: Full Scale Output (Výstup Plný Rozsah) 1 psi = mbar = bar 1 psi = Pa = hpa = kpa

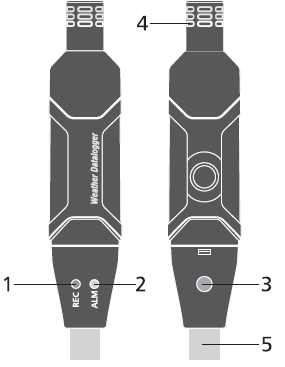

5 3. Názvy Částí a Umístění 1-Zelená LED 2-Červená / Žlutá LED 3-Tlačítko 4-Vlhkost & Teplota Sensor 5-USB port 4. Význam Stavů LED Stav LED Význam Akce Žádná LED nebliká Nespustilo se logování Logování se zastavilo Nepřipojená Baterie Baterie je vybitá Zelená jednou blikne Indikace logování Zelená blikne 5 x Reset Zelená blikne 6 x Červená blikne každých 25s Vybitá baterie Červená jednou blikne Alarm logování Červená zabliká 6 x Stop Logování Žlutá blikne každých 20 sekund Zaplněná paměť Namístěte baterii Stiskněte tlačítko start a přidržte po dobu 2 sekund pro zastavení logování Vyměňte baterii Stáhněte data Stáhněte data 5

6 Nejdříve připojte datalogger k PC a stáhněte data. Data můžete stáhnout jen občas po částech. PO výměně baterie nejsou předešlá zaznamenaná data ztracená Pokud je právě spuštěno logování, tak se automaticky zastaví a dat nejsou ztracena. Pokud nastane situace, že vlhkost nebo teplota nebo tlak budou mimo rozsah, tak alarm nastavený v software na tento rozsah upozorní na vzniklou situaci blikáním LED. Perioda blikání LED je nastavitelná pomocí software. Pokud náhle dojde k výpadku napájení dataloggeru, může dojít ke ztrátě zaznamenaných dat za posledních asi 0.5 hodiny 5. Instalace a Ovládání Software Vložte CD do mechaniky CD-ROM. Spusťte program Setup.exe pro instalaci datalogger software. Nainstalujte USB ovladač (driver). Připojte datalogger k portu USB, systém připojené zařízení vyhodnotí a automaticky zavede v již předešlém kroku nainstalovaný ovladač. Zvolte při instalaci ovladače odpovídající ovladač pro váš operační systém. Po zavedení ovladače se ve Správci Zařízení objeví položka USB I/O controlled devices. Ve vlastnostech můžete nalézt název Silabs CR051F320 USB Board. Tímto je dokončena instalace software a ovladače. Dvojklikem na ikonu spustíte ovládací software. Následně zvolte Instrument-DataLogger Setup pro nastavení dataloggeru, klikněte na Setup a řiďte se informacemi, které se týkají nastavení dataloggeru.

7 Sampling Setup: Nastaví čas četnosti vzorkování (1minuta až 18hodin a počet vzorků. Alarm Setup: Nastaví funkce Alarmu. LED Flash Cycle Setup: Možnost nastavení cyklu blikání LED pro záznam a alarm v rozmezí 1 až 60 sekund. Altitude Setup: Nastaví nadmořskou výšku v místě měření. Tato hodnota je použita pro přepočet tlaku vzduchu k hladině moře. A to buď v manuálním, nebo automatickém módu. Data Stažená z Dataloggeru MAX: MIN: AVG: Maximální hodnota všech zaznamenaných dat Minimální hodnota všech zaznamenaných dat Průměrná hodnota všech zaznamenaných dat Pro vice informací nahlédněte do souboru nápovědy ovládacího software.

8 6. Výměna Baterie Když dojde k vyčerpání napájecí baterie, je nutno baterii vyměnit. Datalogger uchová zaznamenaná data I když je baterie vyčerpaná nebo v průběhu výměny baterie. Při vyčerpání baterie se zastaví proces načítání dat a není možno jej spustit, dokud není baterie vyměněna za novou a data je nutno před dalším spuštěním načíst do PC ovládacího software. Používejte k výměně pouze lithium 3.6V baterie. Před výměnou baterie, odpojte datalogger od USB portu PC. Výměna Baterie Upozornění: Zacházejte s lithium baterií velmi opatrně a řiďte se doporučením na obalu baterie. Baterie nelikvidujte jako běžný domovní odpad a likvidujte je v souladu s místními předpisy.
