1 [Zadejte text.]

2 OBSAH 1. Bezpečnostní pokyny Specifikace vodiče HVI Použití / konstrukce vodiče HVI Technické údaje Chemické vlastnosti Varianty vodiče HVI Vodič HVI (prefabrikovaný) / vodič HVI long Vodič HVI k připojení na části instalace zasažené bleskovým napětím Připojovací prvky vodiče HVI long v podpůrné trubce a na podpůrné trubce Připojovací prvky vodiče HVI long (jednotlivé díly) Příslušenství vodiče HVI long Vystrojení / prefabrikace vodiče HVI Montáž hlavice resp. vývodu Instalace ochranného obalu Odstranění šedého pláště pro instalaci do podpůrné trubky Podpůrná tyč s jímacím hrotem / jímací tyč Montáž Montáž vodiče HVI long do podpůrné trubky Opatření k minimalizaci dostatečné vzdálenosti s (u vně vedených vodičů HVI ) Koncovka Příklad oblasti koncovky na podpůrné trubce u anténní instalace Variabilní oblast koncovky při použití vodiče HVI Koncovka na konstrukci budovy Použití vodiče HVI s oddáleným obvodovým vedením

3 7. Vodič HVI v podpůrné trubce (délky 3,2 m) na trojnožce Pokládka vodiče Dodatečné připojení vnějšího pláště kabelu za účelem potenciálového vyrovnání Montáž při zohlednění zóny větrné zátěže / rychlost větru Checklist pro instalaci HVI

4 1. Bezpečnostní pokyny Montáž vodičů HVI je zásadně možná pouze v mezích údajů a podmínek uvedených v tomto montážním návodu. Montážní práce při instalaci vodičů HVI smějí provádět pouze kvalifikované a vyškolené osoby (odborné síly v oboru ochrany před bleskem). Doporučujeme účast na odborném školení k produktům řady HVI ve společnosti DEHN + SÖHNE v Německu. Zájemci o školení Správná montáž HVI ochrana před bleskem se mohou přihlásit na ové adrese info@dehn.cz, kde jim bude sdělen termín a další důležité informace. Při známkách blížící se bouřkové činnosti je třeba z bezpečnostních důvodů přerušit montážní práce. Dodávané komponenty systému HVI jsou ověřeny jako celkový systém. Kombinace s jakýmikoli díly od jiných výrobců není přípustná. Před montáží je třeba zkontrolovat vodiče HVI, zda jsou v řádném stavu. Pokud je zjištěno jakékoli poškození nebo jiné vady, nelze vodiče HVI montovat. Černý plášť vodičů HVI zásadně nesmí vykazovat žádné otlaky či naříznutí. Při montáži vodičů HVI je třeba při příslušných aplikacích dodržovat bezpečnostní opatření proti nebezpečí požáru či výbuchu. Má-li být vodič HVI kladen na měkce pokryté střechy (např. šindele, došky), je třeba dodržovat zvláštní montážní podmínky pro tato požárem ohrožená místa. Tyto zvláštní montážní podmínky jsou pro vodiče HVI obsaženy v katalogu hromosvodních součástí na příp. EB-Hauptkatalog Blitzschutz/Erdung (HVI-Blitzschutz an Weichdächern). Prochází-li střechou podpůrná trubka, je třeba provést odborné utěsnění průchodu a u zateplené střechy i jeho odborné zateplení. Vodič HVI je vhodný k venkovní pokládce a od místa koncovky může být veden např. po střechách, ve stěnách, pod omítkou, v betonu nebo ve fasádních konstrukcích. Vodič však není určen pro trvalé působení vody. Pouze vodič HVI s přídavným šedivým pláštěm může být ukládán do země, např. k připojení svodu na budově k obvodovému zemniči na vzdálenost max. 2 m. Vodiče HVI nelze použít pro lokální přemístění potenciálových trychtýřů v zemi (nebezpečné krokové napětí). Při znečištění vodiče HVI je možno jej vyčistit hadříkem napuštěným speciálním čističem (kat. č ). Z bezpečnostních důvodů je možno zasílat tento speciální čistič pouze na území Německa a Rakouska. Alternativně lze použít izopropylalkohol 99,1 99,9 % (CSA- Nr ). 4

5 Z důvodu speciální struktury vnějšího pláště vodiče HVI nepřípustný. je jeho nátěr v oblasti koncovky Vodič HVI je možné v dalším jeho průběhu barevně přizpůsobit za dodržení následujících podmínek. Laky a barvy musí být snášenlivé s PVC. Mohou být vodorozpustné, ale také mohou obsahovat ředidla. Poznámka: Rozpouštědla v barvách a lacích při krátkodobém nanesení v tenké vrstvě rychle vyschnou a nevedou k poškození umělé hmoty. Pro použití v prostorech s nebezpečím výbuchu je třeba dodržet zvláštní montážní podmínky (viz Montážní návod publikace č. 1501/CZ/0712). Vodič HVI je stavební součást určená pro dodržení dostatečné vzdálenosti. Jeho konstrukce neobsahuje žádné magnetické stínění. Je třeba zohlednit indukční působení v sekundárních vedeních a smyčkách. Eventuálně je třeba pamatovat na opatření pro ochranu před přepětím. S technickými otázkami ohledně použití vodiče HVI se obracejte na naši ovou adresu info@dehn.cz. Doplňující pokyny k programu stavebních prvků systému vodičů HVI je možné najít v našem tiskopisu DS 151/CZ/0809 na nebo v našem katalogu hromosvodních součástí. 5

6 2. Specifikace vodiče HVI 2.1 Použití / konstrukce vodiče HVI Tento montážní návod popisuje speciálně instalaci vodiče HVI v podpůrné trubce případně vně na podpůrné trubce. Je do detailu popsáno zpracování / vystrojení vodiče HVI pro instalaci uvnitř podpůrné trubky a vně na podpůrnou trubku (až 4 vodiče). Vodič HVI je vysokonapěťový, izolovaný svod s vnějším pláštěm s řízením potenciálu (viz obr. 1). Typické je použití vodiče HVI jako izolovaného svodu hromosvodu pro dodržení dostatečné vzdálenosti podle ČSN EN ed. 2. Nejprve je třeba vypočítat dostatečnou vzdálenost s, jak je to popsáno v normě ČSN EN ed. 2 Ochrana před bleskem, Část 3, kap. 6.3, s materiálovým koeficientem k m = 1 pro vzduch nebo k m = 0,5 pro pevné stavební hmoty. Dále je nutno ověřit, zda je možno takto vypočtenou dostatečnou vzdálenost realizovat ekvivalentní izolační vzdáleností vodiče HVI (viz technické údaje, tabulka 1, strana 7): vypočtená dostatečná vzdálenost s ekvivalentní izolační vzdálenost vodiče HVI Pokud tomu tak není, pak jsou nezbytná opatření popsaná v kapitole 5.3 na straně 25. Délka l pro výpočet dostatečné vzdálenosti s musí být změřena od hlavice až k nejbližší rovině potenciálového vyrovnání, např. k zemnicí soustavě. Při jednom svodu s k c = 1 je tedy podle třídy ochrany LPS možno realizovat tyto maximální délky vedení: LPS II max. 12,5 m LPS III/IV max. 18,75 m Obr. 1 Konstrukce vodiče HVI 6

7 2.2 Technické údaje Vnější plášť černý, RAL 9011 šedý, RAL 7035 ekvivalentní vzdálenost vodiče HVI izolační vzduch pevné stavební hmoty 75 cm 150 cm vnější průměr 20 mm 23 mm minimální poloměr ohybu 200 mm 230 mm trvalý teplotní rozsah (při pevném uložení) -30 C až +70 C teplota okolí a vodiče při pokládce a přípravě -5 C až +40 C maximální tahové zatížení 950 N vnitřní vodič měděný, více/jednodrátový 19 mm 2 Tab. 1 Technické údaje vodiče HVI 2.3 Chemické vlastnosti Vnější plášť černý, RAL 9011 šedý, RAL 7035 požární vlastnosti (samozhášivý) ne ano klimatická odolnost (UV-stabilní) ano požární zátěž 3,6 kwh/m 4,3 kwh/m Tab. 2 Chemické vlastnosti vodiče HVI 7

8 3. Varianty vodiče HVI 3.1 Vodič HVI (prefabrikovaný) / vodič HVI long U prefabrikovaných vodičů HVI je obecně vždy konec vodiče z výroby vybaven odpovídajícím vývodem, jak je to uvedeno v tab. 3 na str. 9 a v tab. 4 na str. 10. Tím je již tedy pevně namontována hlavice a spoj je překryt ochranným pláštěm. Druhý konec vodiče je možno v případě potřeby zkrátit tak, aby bylo možné přesně umístit přibalený volný vývod přesně podle místních podmínek stavby. Při objednávce vodiče HVI je třeba dbát na / udat minimální délku vodiče. Tento údaj je závazný a proto z důvodu zakázkové výroby (vystrojení vodiče v dané délce) není možno dodaný vodič vrátit. Prefabrikované vodiče HVI jsou k dispozici standardně v minimální délce 6 m a dále pak v délkách odstupňovaných po 0,5 m. Standardní minimální délka 6 m je pro instalaci v kombinaci s podpůrnou trubkou dlouhou 3,2 m. Samostatně je přiložen volný vývod, ochranná smršťovací trubice a inbusový klíč (viz též tab. 3), určené zásadně pro jednorázovou montáž. Délkové přizpůsobení / zkrácení vodiče HVI je třeba provést speciálním nástrojem (HVI cutter a HVI strip 20), a poté namontovat vývod resp. smršťovací trubici za dodržení popsané techniky připojení (k tomu viz kap. 4 od str. 16). 8

9 Prefabrikovaný Kat. č. Barva Pokládka Standardní / vodič HVI min. délka Obsah dodávky Varianty Oblast použití černá šedá černá šedá vnitřní venkovní 6 m + x m LPS II max. 12,5 m LPS III/IV max. 18,75 m 1 hlavice namontovaná a ochráněná smršťovací trubicí 1 vývod, 1 smršťovací trubice a 1 inbusový klíč volně přiloženy Používá se pro přímé spojení jímače vnějšího hromosvodu se zemnicí soustavou. Tab. 3 Vodič HVI prefabrikovaný z výroby, např. vodič HVI černý - přehled 9

10 3.2 Vodič HVI k připojení na části instalace zasažené bleskovým napětím Při připojení prefabrikovaného vodiče HVI na části instalace zasažené bleskovým napětím (viz kap. 5.3 na str. 25) je třeba zřídit druhou koncovku. K tomu je třeba samostatně objednat svorku PA (kat. č ) nebo distanční vzpěru s PA svorkou a svorkou MV (kat. č ). vodič HVI Kat. č. Barva Pokládka Standardní / Obsah dodávky min. délka Varianty černá vnitřní 6 m + x m vodič HVI prefabrikovaný šedá 1 hlavice namontovaná LPS II a ochráněná smršťovací černá venkovní max. 12,5 m trubicí šedá 1 vývod, LPS III/IV 1 smršťovací trubice a max. 18,75 m 1 inbusový klíč volně přiloženy Varianty PA svorka PA vývodu distanční vzpěra s PA svorkou (objednat zvlášť) a svorkou MV Oblast použití Používá se, jestliže např. několik chráněných částí zařízení je spojeno se zemničem nikoli samostatně, ale společně pomocí oddáleného obvodového vedení (viz obr na str ). Vodič s jednou koncovkou namontovanou v podpůrné trubce a s druhou koncovkou instalovanou až na místě je typicky použit tehdy, jestliže celkovou délku vodiče není možno určit přesně již při projekci. Tab. 4 Vodič HVI k připojení na části instalace zasažené bleskovým napětím - přehled 10

11 Vodič HVI long Kat. č. Barva vnějšího pláště černá RAL 9011 Délka 100 m Popis nevratný buben vnější průměr cca 800 mm šířka bubnu cca 485 mm, vč. 1 inbusového klíče a montážního návodu pro vystrojení na místě černá RAL m délka dle objednávky (zabaleno) šedá RAL m nevratný buben vnější průměr cca 800 mm šířka bubnu cca 485 mm, vč. 1 inbusového klíče a montážního návodu pro vystrojení na místě šedá RAL m délka dle objednávky (zabaleno) Tab. 5 Obsah dodávky vodiče HVI long 11

12 3.3 Připojovací prvky vodiče HVI long v podpůrné trubce a na podpůrné trubce Kat. č. Obsah dodávky Popis připojovací sada hlavice a vývod k připojení vodiče HVI long na černá obou koncích, při zřízení koncovky vodiče v podpůrné trubce (vč. 2 smršťovacích trubic) připojovací sada šedá hlavice a vývod k připojení vodiče HVI long na obou koncích, při zřízení koncovky vodiče v podpůrné trubce (vč. 2 smršťovacích trubic černých a dalších 2 šedých) připojovací sada černá hlavice a vývody k připojení vodiče HVI long na obou koncích, při zřízení koncovky vodiče vně na podpůrné trubce (hlavice pro připojovací desku) a vývod pro připojení jiné části vnějšího hromosvodu nebo zemniče (vč. 2 smršťovacích trubic černých a 4 vázacích pásků) připojovací sada šedá hlavice a vývody k připojení vodiče HVI long na obou koncích, při zřízení koncovky vodiče vně na podpůrné trubce (hlavice pro připojovací desku) a vývod pro připojení jiné části vnějšího hromosvodu nebo zemniče (vč. 2 smršťovacích trubic černých, dalších 2 šedých, a 4 vázacích pásků) upevňovací sada upevňovací sada pro montáž vodiče HVI long na podpůrnou trubku Ø 50 mm, sestávající z připojovací desky (4-pozicové, vč. dvou pojistných matic) a upevňovacího kroužku se čtyřmi profilovými držáky vodiče (20 mm) pro koncovku (vč. 2 vázacích pásků) Tab. 6 Připojovací prvky vodiče HVI long v podpůrné trubce a na podpůrné trubce 12

13 3.4 Připojovací prvky vodiče HVI long (jednotlivé díly) Kat. č. Obsah dodávky Popis připojovací prvek, vně černý hlavice k připojení vodiče HVI long při zřízení koncovky vodiče vně na podpůrné trubce (vč. 1 smršťovací trubice černé) závit (M12) připojovací prvek, vně šedý hlavice k připojení vodiče HVI long při zřízení koncovky vodiče vně na podpůrné trubce, vč. 2 smršťovacích trubic černé a šedé (hlavice pro připojovací desku) závit (M12) připojovací prvek černý vývod k připojení vodiče HVI long při zřízení koncovky vodiče, vč. 1 smršťovací trubice černé (čep D10 L=50 mm) připojovací prvek šedý vývod k připojení vodiče HVI long při zřízení koncovky vodiče, vč. 2 smršťovacích trubic černé + šedé (čep D10 L=50 mm) 13

14 Kat. č. Obsah dodávky Popis připojovací svorka PA Ø 20 mm připojovací svorky PA pro řízení elektrického pole v oblasti koncovky. Je nezbytná pro zřízení koncovky vodiče distanční vzpěra s betonovým podstavcem distanční vzpěra pro zřízení koncovky vodiče HVI s MV svorkou pro připojení kulatých vodičů Rd 16 mm / Rd 8-10 mm HVI strip 20 stripovací nástroj k odizolování jedno- /vícedrátových vodičů HVI cutter kabelové nůžky pro úpravu délky vodiče HVI DEHNhelix nástroj pro odstranění přídavného šedého pláště vodiče HVI Tab. 7 Připojovací prvky vodiče HVI long (jednotlivé díly) Poznámka: Kompletní program dílů je možno najít v katalogu hromosvodních součástí. 14

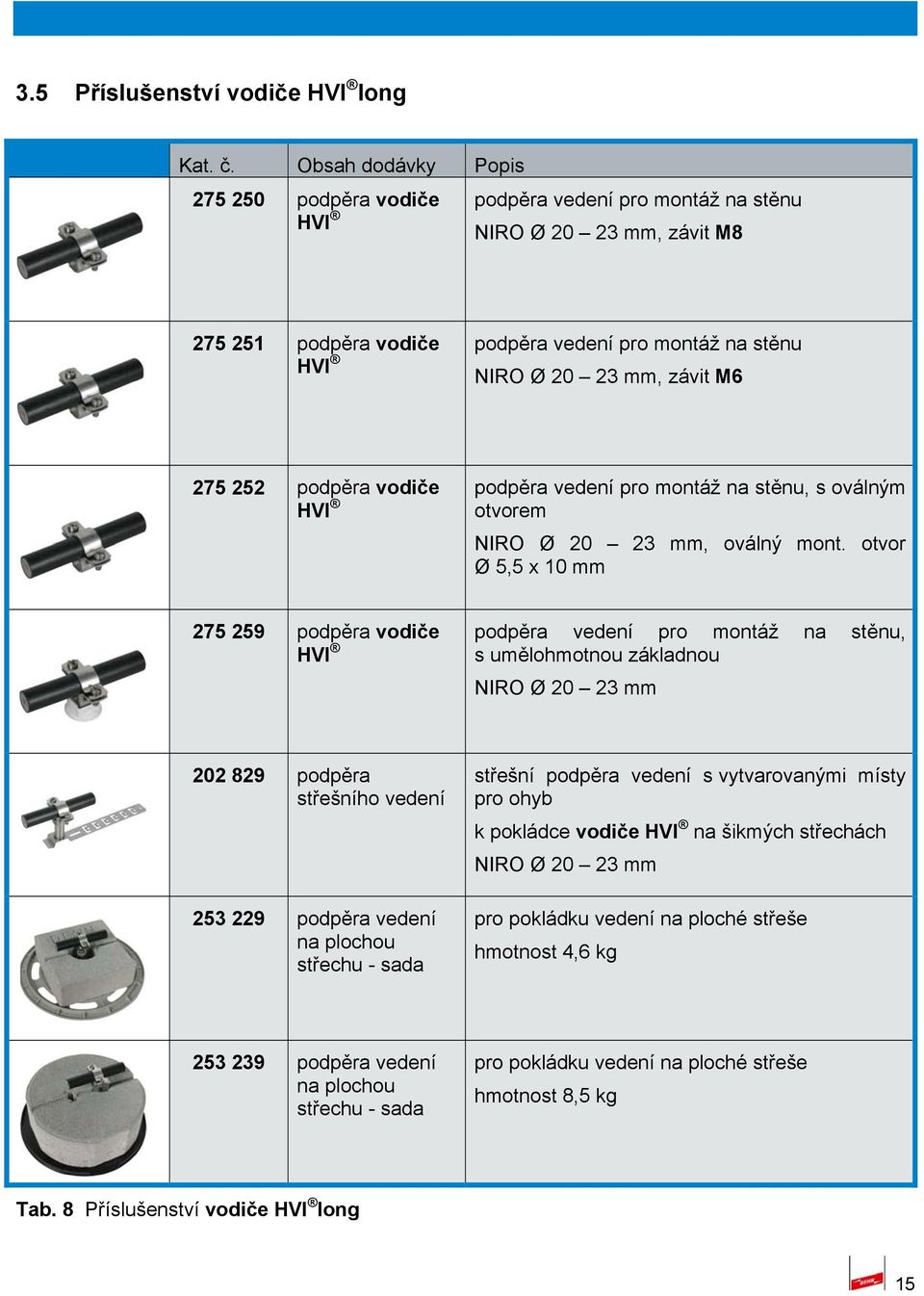

15 3.5 Příslušenství vodiče HVI long Kat. č. Obsah dodávky Popis podpěra vodiče HVI podpěra vedení pro montáž na stěnu NIRO Ø mm, závit M podpěra vodiče HVI podpěra vedení pro montáž na stěnu NIRO Ø mm, závit M podpěra vodiče HVI podpěra vedení pro montáž na stěnu, s oválným otvorem NIRO Ø mm, oválný mont. otvor Ø 5,5 x 10 mm podpěra vodiče podpěra vedení pro montáž na stěnu, HVI s umělohmotnou základnou NIRO Ø mm podpěra střešního vedení podpěra vedení na plochou střechu - sada střešní podpěra vedení s vytvarovanými místy pro ohyb k pokládce vodiče HVI na šikmých střechách NIRO Ø mm pro pokládku vedení na ploché střeše hmotnost 4,6 kg podpěra vedení na plochou střechu - sada pro pokládku vedení na ploché střeše hmotnost 8,5 kg Tab. 8 Příslušenství vodiče HVI long 15

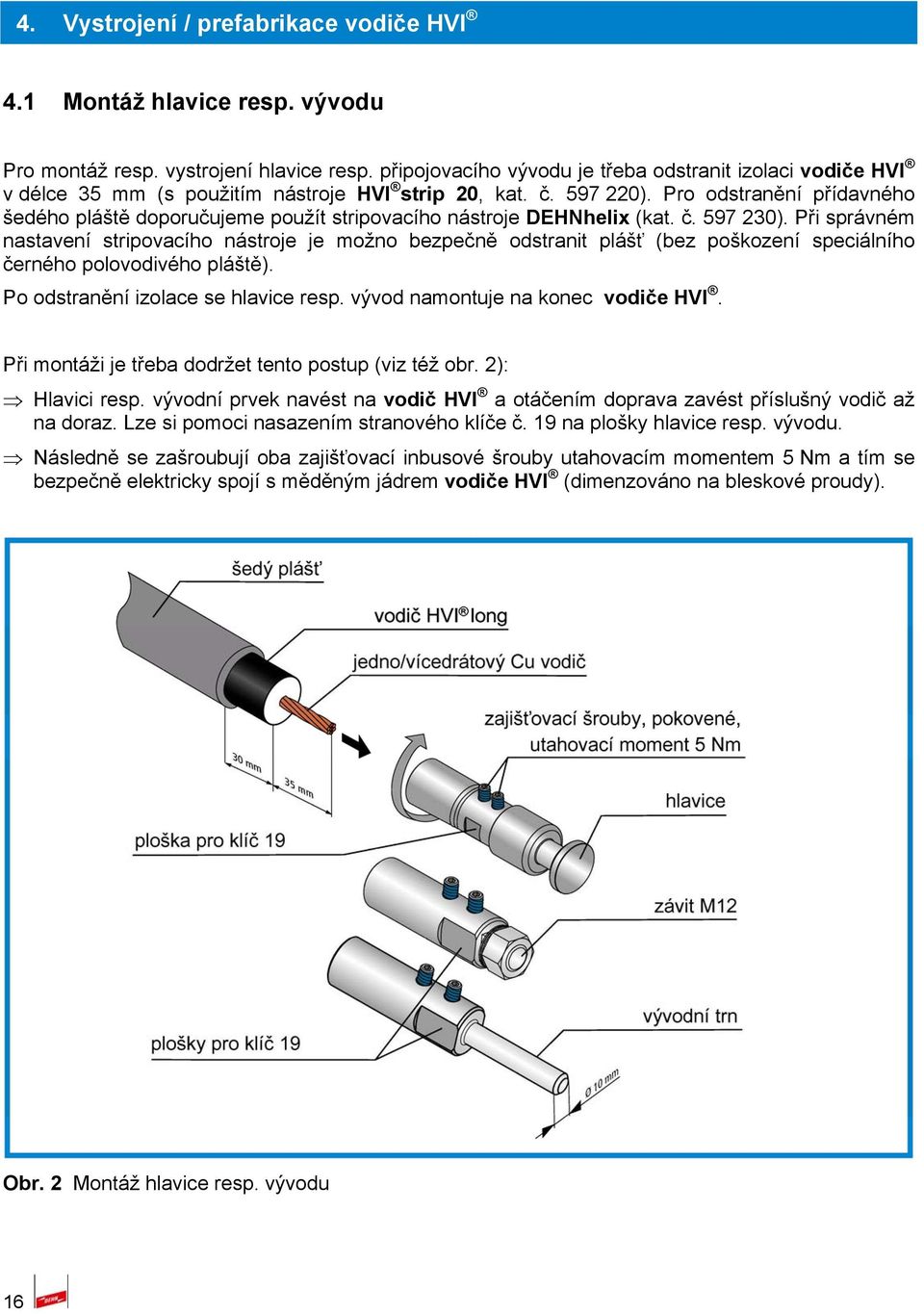

16 4. Vystrojení / prefabrikace vodiče HVI 4.1 Montáž hlavice resp. vývodu Pro montáž resp. vystrojení hlavice resp. připojovacího vývodu je třeba odstranit izolaci vodiče HVI v délce 35 mm (s použitím nástroje HVI strip 20, kat. č ). Pro odstranění přídavného šedého pláště doporučujeme použít stripovacího nástroje DEHNhelix (kat. č ). Při správném nastavení stripovacího nástroje je možno bezpečně odstranit plášť (bez poškození speciálního černého polovodivého pláště). Po odstranění izolace se hlavice resp. vývod namontuje na konec vodiče HVI. Při montáži je třeba dodržet tento postup (viz též obr. 2): Hlavici resp. vývodní prvek navést na vodič HVI a otáčením doprava zavést příslušný vodič až na doraz. Lze si pomoci nasazením stranového klíče č. 19 na plošky hlavice resp. vývodu. Následně se zašroubují oba zajišťovací inbusové šrouby utahovacím momentem 5 Nm a tím se bezpečně elektricky spojí s měděným jádrem vodiče HVI (dimenzováno na bleskové proudy). Obr. 2 Montáž hlavice resp. vývodu 16

17 4.2 Instalace ochranného obalu Zpracování smršťovacích trubic Po montáži hlavice resp. vývodu na vodiče HVI long je třeba montovaný spoj překrýt smršťovací trubicí. Ta slouží k ochraně před mechanickými, povětrnostními či chemickými vlivy. Pro tento úkon jsou k dispozici jedna/dvě smršťovací trubice (v balení připojovací sady). Při aplikaci ochrany je třeba dodržet tyto body: Je třeba dodržet překrytí předepsané oblasti hlavice / vývodu až k vodiči HVI (viz obr. 3). Překrytí začíná v přední části hlavice resp. vývodu a končí na vodiči HVI. Smršťovací trubičky musí končit těsně u předepsaného místa. K tomu účelu je nutné je případně během smršťování posunout na správné místo. Dodržujte předepsanou teplotu smršťování max. 150 C! V pásmu smršťování na vodiči HVI nesmějí pro smrštění být aplikovány příliš vysoké teploty. V případě přehřátí může být polovodivý plášť vodiče HVI narušen nebo zničen. Funkčnost vodiče HVI pak již není zaručena. Při nízkých teplotách okolí resp. materiálu je třeba prodloužit dobu smršťování, aby se zajistilo korektní smrštění (výron lepidla). Při smršťování ochranné trubice zásadně nesmějí vznikat bubliny ani puchýře! Obr. 3 Ochrana hlavice resp. vývodu smršťovací trubicí 17

18 4.3 Odstranění šedého pláště pro instalaci do podpůrné trubky Při instalaci vodiče HVI long s přídavným šedým pláštém je třeba tento plášť speciálně v oblasti vnitřního pružného PA kontaktu odstranit. Pro odstranění přídavného šedého pláště doporučujeme použít stripovacího nástroje DEHNhelix (kat. č ). Předepsané míry pásma k odstranění pláště, za účelem elektrického kontaktu se speciálním polovodivým pláštěm, je možno nalézt v následujícím obrázku č. 4. Tyto míry jsou závazné. Obr. 4 Instalace v podpůrné trubce Předpis pro odstranění přídavného šedého pláště je závazný! Pokud by nebyl dodržen, není vodič HVI long funkční! 18

19 4.4 Podpůrná tyč s jímacím hrotem / jímací tyč U podpůrných trubek pro vnitřní instalaci vodiče HVI long je uvnitř trubky integrován pružný kontakt PA pro koncovku. U provedení s jímacím hrotem (Ø 10 mm) je nezbytný adaptér již namontován v hlavici podpůrné trubky. Hlavice podpůrné trubky je mechanicky uzavřená a tedy vodotěsná. Kat. č. Materiál Sestava montážní sady: Délka dílu Jímací hrot/tyč Celková délka GFK/Al podpůrná trubka GFK/NIRO Ø 10 mm GFK/Al GFK/NIRO podpůrná trubka s postranním otvorem 3,2 m délka 1,00 m 4,2 m GFK/Al podpůrná trubka GFK/NIRO Ø 22/16/10 mm GFK/Al GFK/NIRO podpůrná trubka s postranním otvorem 3,2 m délka 2,50 m 5,7 m GFK/Al podpůrná trubka GFK/NIRO Ø 10 mm GFK/Al GFK/NIRO podpůrná trubka s postranním otvorem 4,7 m délka 1,00 m 5,7 m GFK/Al podpůrná trubka GFK/NIRO Ø 22/16/10 mm GFK/Al GFK/NIRO podpůrná trubka s postranním otvorem 4,7 m délka 2,50 m 7,2 m Tab. 9 Podpůrné trubky 19

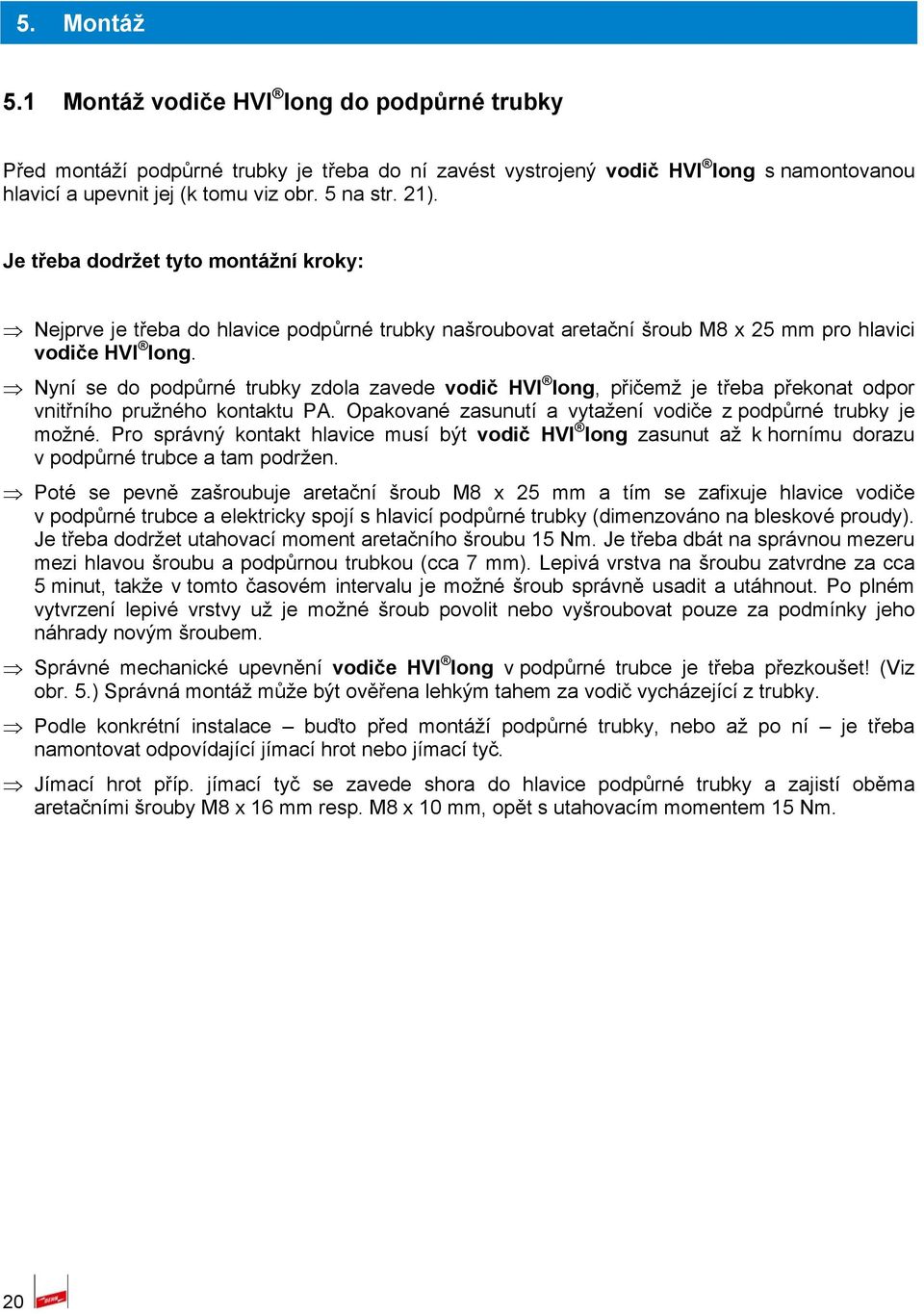

20 5. Montáž 5.1 Montáž vodiče HVI long do podpůrné trubky Před montáží podpůrné trubky je třeba do ní zavést vystrojený vodič HVI long s namontovanou hlavicí a upevnit jej (k tomu viz obr. 5 na str. 21). Je třeba dodržet tyto montážní kroky: Nejprve je třeba do hlavice podpůrné trubky našroubovat aretační šroub M8 x 25 mm pro hlavici vodiče HVI long. Nyní se do podpůrné trubky zdola zavede vodič HVI long, přičemž je třeba překonat odpor vnitřního pružného kontaktu PA. Opakované zasunutí a vytažení vodiče z podpůrné trubky je možné. Pro správný kontakt hlavice musí být vodič HVI long zasunut až k hornímu dorazu v podpůrné trubce a tam podržen. Poté se pevně zašroubuje aretační šroub M8 x 25 mm a tím se zafixuje hlavice vodiče v podpůrné trubce a elektricky spojí s hlavicí podpůrné trubky (dimenzováno na bleskové proudy). Je třeba dodržet utahovací moment aretačního šroubu 15 Nm. Je třeba dbát na správnou mezeru mezi hlavou šroubu a podpůrnou trubkou (cca 7 mm). Lepivá vrstva na šroubu zatvrdne za cca 5 minut, takže v tomto časovém intervalu je možné šroub správně usadit a utáhnout. Po plném vytvrzení lepivé vrstvy už je možné šroub povolit nebo vyšroubovat pouze za podmínky jeho náhrady novým šroubem. Správné mechanické upevnění vodiče HVI long v podpůrné trubce je třeba přezkoušet! (Viz obr. 5.) Správná montáž může být ověřena lehkým tahem za vodič vycházející z trubky. Podle konkrétní instalace buďto před montáží podpůrné trubky, nebo až po ní je třeba namontovat odpovídající jímací hrot nebo jímací tyč. Jímací hrot příp. jímací tyč se zavede shora do hlavice podpůrné trubky a zajistí oběma aretačními šrouby M8 x 16 mm resp. M8 x 10 mm, opět s utahovacím momentem 15 Nm. 20

21 Obr. 5 Montáž hlavice do podpůrné trubky 21

22 5.2 Opatření k minimalizaci dostatečné vzdálenosti s (u vně vedených vodičů HVI ) Rozdělení proudu mezi více svodů, např. paralelním vedením vodičů HVI, může zmenšit dostatečnou vzdálenost s. Protože při paralelním vedení vodičů mohou působit dynamické magnetické jevy, je třeba, aby od oblasti koncovky/podpůrné trubky dále byl mezi paralelními vodiči HVI dodržen určitý minimální rozestup. Doporučuje se za koncovkou rozestup > 200 mm. Dále je třeba zajistit, aby dolní konce vodičů HVI byly připojeny v navzájem vzdálených místech, např. na oddálené obvodové vedení nebo zemnicí soustavu. Při dodržení těchto opatření se dosáhne přibližně rovnoměrného rozdělení proudu mezi jednotlivé vodiče. Vně podpůrné trubky je možné instalovat až čtyři vodiče HVI pomocí montážní sady (kat. č ). Nezbytné montážní úkony pro instalaci vně vedených např. vodičů HVI long jsou tyto: Obr. 6 Vnější instalace vodiče krok 1 Připojovací desku (čtyřpozicovou) navést přes hlavici podpůrné trubky a správně usadit k oválnému otvoru, pokud upevňovací prstenec nebo připojovací deska nejdou převléci přes postranní aretační šrouby, je možno je trochu zašroubovat. Utáhnout pojistné matice nacházející se po stranách podpůrné trubky a tím korektně připojovací desku spojit s podpůrnou trubkou (utahovací moment 15 Nm). Nasunout upevňovací prstenec se 4 profilovými držáky vodiče pro koncovku, a to buďto přes hlavici podpůrné trubky nebo zdola po podpůrné trubce, až na pozici horního okraje spojovací objímky, a zajistit šroubem M8. Při tom je třeba dodržet pozici horního okraje tlakové objímky! Obr. 7 Vnější instalace vodiče krok 2 Prefabrikovaný vodič HVI long pro vnější instalaci se čtyřhranným vývodem na horním konci přivést k připojovací desce a pomocí matice (M12) a pojistné podložky Nord-Lock mechanicky i elektricky spojit (dimenzováno 22

23 na bleskové proudy). Je třeba dodržet správnou polohu čtyřhranu ve čtyřhranném otvoru a použít utahovací moment 25 Nm. Obr. 9 Vnější instalace vodiče krok 4 Uprostřed podpůrné trubky je možné upevnit vodič pomocí vázacích pásků přibalených k montážnímu materiálu. Nakonec je provedena montáž jímacího hrotu/jímací tyče. Obr. 8 Vnější instalace vodiče krok 3 Vést vodič HVI long po podpůrné trubce a připojit na upevňovací prstenec pomocí profilovaných objímek. Dbát na přímé vedení vodiče po podpůrné trubce. V případě potřeby dojustovat polohu upevňovacího prstence. Upevňovací prstenec zafixovat pomocí šroubu M8 (utahovací moment 15 Nm). Při použití vodiče HVI long nebo prefabrikovaného, s přídavným šedým pláštěm, je třeba v oblasti profilované objímky odstranit vnější šedý plášť, aby tak mohl být nakontaktován černý plášť. Černý plášť nesmí být naříznut. Obr. 10 Vnější instalace vodiče komplet 23

24 Propojovací vedení mezi podpůrnými trubkami, jak je znázorněno na obr. 11, podobně jako obvodové vedení zlepšuje proudový rozdělovací koeficient k c. Tím je možné dodržet příp. zmenšit dostatečnou vzdálenost s. Pro tato připojení (instalace vně podpůrné trubky) se používají připojovací prvky (vývody) kat. č nebo Obr. 11 Propojení mezi podpůrnými trubkami 24

25 5.3 Koncovka V oblasti koncovky je třeba dodržet vypočtenou dostatečnou vzdálenost s od elektricky vodivých resp. uzemněných dílců. V oblasti koncovky, např. na podpůrné trubce mezi hlavicí a připojovacím prvkem PA (viz kap ), u variabilní oblasti koncovky na obvodovém vedení/atice (viz kap , str. 28), u koncovky na konstrukci budovy mezi připojovacím prvkem PA a vývodem zemniče nesmějí být žádné elektricky vodivé nebo uzemněné díly, jako např. kovové podpěry vedení, konstrukční díly, armování apod. (viz kap , str. 32) Příklad oblasti koncovky na podpůrné trubce u anténní instalace Oblast koncovky se rozprostírá od místa připojení hlavice až k pružnému kontaktu PA integrovanému do podpůrné trubky (viz obr. 12, detaily A a B) a posuzováno zvenčí tedy sahá po celé délce sklolaminátové (GFK) trubky. Pomocí mechanického pružného kontaktu PA na speciální polovodivý plášť vodiče HVI a tedy elektrickým kontaktem vodiče HVI na podpůrnou trubku se dosahuje řízení oproti vztažnému potenciálu. K řízení potenciálu je nezbytně nutné elektrické napojení podpůrné trubky k nejbližší rovině potenciálového vyrovnání v instalaci. Vodivé propojení mezi podpůrnou trubkou a kovovou anténní trubkou je vytvořeno např. páskovou objímkou na trubku (kat. č ) (mechanicé a elektrické spojení). Obr. 12 Oblast koncovky v podpůrné trubce 25

26 Pro připojení antenní trubky (stožáru) na potenciálové vyrovnání (funkční potenciálové vyrovnání) je možno použít např. uzemňovací objímku na anténní stožáry (kat. č ). Varianta - vodič HVI vedený uvnitř podpůrné trubky / držák na stěně Obr. 13 Oddálený jímač s vodičem HVI a držáky na stěně 26

27 Varianta podpůrná trubka vodiče HVI s postranním vývodním otvorem / instalace v trojnebo čtyřnohém stojanu Obr. 14 Trojnohý resp. čtyřnohý stojan (např. kat. č / / / ) Poznámka: Podrobné údaje k instalaci troj- a čtyřnohých stojanů je možno nalézt v montážním návodu, publikace č. 1842, který je k dispozici na 27

28 5.3.2 Variabilní oblast koncovky při použití vodiče HVI Jestliže je (dolní) konec vodiče HVI připojen nikoli na zemnicí soustavu, ale na části zasažené bleskovým napětím (např. atika, obvodové vedení), je pro efektivní délku oblasti koncovky směrodatný následující obr. 15 (viz též obr. 16 na str. 29 a obr. 17 na str. 30). V oblasti do dostatečné vzdálenosti s 17,5 cm (na vzduchu) u zemnicího vývodu nejsou kladeny žádné zvláštní montážní požadavky (přímé připojení) viz obr. 15. Obr. 15 Variabilní oblast koncovky Díky variabilní oblasti koncovky a z toho vyplývající kratší délky je možno vypustit montáž přídavné distanční podpěry. Délka variabilní oblasti koncovky se vypočte jako dvojnásobek vypočtené dostatečné vzdálenosti s na vzduchu délka L oblasti koncovky = dostatečná vzdálenost s vzduch x 2 Pozor: Variabilní oblast koncovky je možno použít pouze u černého vodiče HVI. Při použití šedého vodiče HVI je třeba šedý plášť v oblasti koncovky odstranit. 28

29 Variabilní oblast koncovky na oddáleném obvodovém vedení / atice Při potřebě ochránit několik částí budovy či zařízení je účelné nevést vodiče HVI jednotlivě od každého jímače k zemnicí soustavě. Svody vodičem HVI od jednotlivých jímačů mohou být připojeny na oddálené obvodové vedení resp. atiku. Od tohoto oddáleného obvodového vedení (atiky) může pak být vedeno několik svodů k zemnicí soustavě. To redukuje proudový rozdělovací koeficient k c od výšky oddáleného obvodového vedení dolů. Tím je i dostatečná vzdálenost s menší. Pro toto použití je určen vodič HVI long (metráž na bubnu). Viz obr. 16 a 18 a též příbalovou publikaci č (variabilní koncovka). Oddálené obvodové vedení musí být kupř. na ploše střechy uloženo na distančních podpěrách s betonovými podstavci pro dodržení vypočtené dostatečné vzdálenosti s. Obr. 16 Variabilní oblast koncovky s distančními podpěrami (kat. č ) 29

30 Obr. 17 Variabilní oblast koncovky s vývodem PA Poznámka: Ve variabilní oblasti koncovky jsou nepřípustné další mechanické upevňovací prvky. 30

31 Obr. 18 Variabilní oblast koncovky u atiky s distanční podpěrou (kat. č ) Poznámka: Podrobné údaje k instalaci variabilní koncovky najdete v Montážním návodu variabilní koncovky, publikace č příp. vyhledáním podle kat. č. produktu na 31

32 5.3.3 Koncovka na konstrukci budovy Je-li vodič HVI veden po konstrukci budovy, je třeba v oblasti koncovky dodržet dostatečnou vzdálenost s od kovových částí konstrukce. Oblast koncovky se prostírá od svorky PA až k vývodu pro zemnič (viz obr. 19). Mechanickým nakontaktováním pomocí pružného kontaktu svorky PA (na speciální polovodivý plášť) se dosáhne řízení potenciálů vůči vztažnému potenciálu. Pro toto řízení potenciálů je nezbytně nutné elektricky vodivé napojení na nejblíže nižší rovinu potenciálového vyrovnání v instalaci. Zemnicí vývod vodiče HVI (kat. č ). se připojí na zemnicí soustavu, například pomocí svorky UNI Obr. 19 Oblast koncovky na konstrukci budovy 32

33 6. Použití vodiče HVI s oddáleným obvodovým vedením Při potřebě ochránit několik částí budovy či zařízení je účelné nevést vodiče HVI jednotlivě od každého jímače k zemnicí soustavě. Svody vodičem HVI od jednotlivých jímačů mohou být připojeny na oddálené obvodové vedení resp. atiku. Od tohoto oddáleného obvodového vedení (atiky) může pak být vedeno několik svodů k zemnicí soustavě. To redukuje proudový rozdělovací koeficient k c od výšky oddáleného obvodového vedení dolů. Tím je i dostatečná vzdálenost s menší. Oddálené obvodové vedení musí být pro dodržení vypočtené dostatečné vzdálenosti s kupř. na ploše střechy uloženo na distančních podpěrách (např. kat. č ) s betonovými podstavci (kat. č ) pro instalaci distančních podpěr. 33

34 7. Vodič HVI v podpůrné trubce (délky 3,2 m) na trojnožce Objímka na trojnohém stojanu umožňuje spojení s volně stojící podpůrnou trubkou o průměru 50 mm. Pomocí náklonu podpůrné trubky v objímce je možné vyrovnání sklonu střechy do 10. Podpůrná trubka (Al trubka Ø 50 mm) se zavede do objímky pod potřebným úhlem náklonu a zafixuje pomocí čtyř aretačních šroubů M10. Následně se ještě šestihrannými kontramaticemi utaženými k objímce tyto šrouby zajistí. Je třeba dodržet utahovací moment 25 Nm (viz obr. 20 na str. 34). Při instalaci podpůrné trubky v trojnohém stojanu (vodič HVI instalovaný uvnitř a až 4 vodiče HVI instalované vně) lze pokrýt rychlost nárazového větru do 142 km/h, což odpovídá zóně větrné zátěže II (viz str. 38). Pro dodržení minimálního poloměru ohybu vodiče HVI 200 mm / 230 mm je třeba trojnohý stojan instalovat vyvýšeně. Je třeba při tom dbát těchto pokynů: Předem smontovanou kotvu vzpěry zaklínkovat ve spodním betonovém podstavci (obr. 20a). Poté namontovat střední betonový podstavec (předem vyrazit ucpávku) (obr. 20b). Následuje montáž trojnohého stojanu (obr. 20c). Nakonec se zaklínkuje horní betonový podstavec (předem vyrazit ucpávku) (obr. 20d). Obr

35 Obr. 21 Vodič HVI v podpůrné trubce (délky 3,2 m) instalované v trojnohém stojanu kat. č

36 8. Pokládka vodiče Vodič HVI musí být v celé své délce uložen v ochranném prostoru jímací soustavy vnějšího hromosvodu. Rovněž nesmí přijít do kontaktu s částmi zasaženými bleskovým napětím, ať už se jedná o jímače, svody nebo konstrukci budovy. Od tohoto pravidla se lze odchýlit, pokud v bodě křížení vodiče HVI s částí zasaženou bleskovým napětím (jímač, atika nebo svod) je dostatečná vzdálenost s 0,35 m na vzduchu resp. 0,7 m (v tuhých stavebních hmotách). V takovém případě je spojení mezi pláštěm vodiče HVI a částí zasaženou bleskovým napětím přípustné (zpětná elektrická napěťová pevnost). Vodič HVI musí být při pokládce, mimo oblast koncovky, upevněn v rozestupech po 1 m. Upevňovací šrouby kovových držáků vedení je třeba utahovat momentem max. 5 Nm, u plastových držáků pak max. 2 Nm. Pokud je vodič HVI instalován v budově, je třeba dbát stavebních bezpečnostních opatření, např. provedení protipožárních ucpávek. 36

37 8.1 Dodatečné připojení vnějšího pláště kabelu za účelem potenciálového vyrovnání Při křížení nebo paralelním vedení s uzemněnými instalacemi jako např. atikami, kabelovými lávkami či potrubími se doporučuje černý plášť vodiče HVI spojit s potenciálovým vyrovnáním. Je to doplňující opatření potenciálového vyrovnání. Připojení je možné provést pomocí svorek PA, kat. č Toto napojení nemusí být dimenzováno na bleskové proudy. Průřez vodiče musí být 4 mm 2 Cu nebo jiný vodič ekvivalentní vodivosti. Při použití vodiče HVI se šedým pláštěm je třeba tento plášť odstranit, aby mohl být nakontaktován pod ním ležící černý polovodivý plášť. Černý plášť nesmí být naříznut. Obr. 22 Připojení na potenciálové vyrovnání 37

38 8.1 Montáž při zohlednění zóny větrné zátěže / rychlost větru Při instalaci jímacích soustav je nutné zohlednit zóny větrné zátěže. Tyto zóny jsou regionálně rozdílné. Při instalaci jímačů mimo území Německa je třeba zohlednit odpovídající národní údaje o zónách větrné zátěže / rychlostech větrů (viz obr. 23 na str. 38 a tab. 10 na str. 40). Do výpočtu skutečně očekávatelné větrné zátěže vstupují kromě zóny větrné zátěže též výška objektu a krajinná kategorie (samostatně stojící budova, v otevřené krajině nebo uvnitř zástavby). Při vztyčování samostatně stojících jímacích tyčí musí být z pohledu namáhání větrem splněny tyto požadavky: odolnost jímací tyče vůči náklonu, odolnost jímací tyče proti zlomení, dodržení dostatečné vzdálenosti s od chráněného objektu i při namáhání větrem (zamezení nepřípustně velkých výchylek). Při dimenzování odpovídající jímací soustavy je třeba zjistit níže uvedené parametry pro výpočet (viz též obr. 24 na str. 41)! Výsledkem toho je pak maximální rychlost nárazového větru. Při výběru jímacího stožáru nesmí max. rychlost nárazového větru (dle tab. 10 na str. 40) překročit rychlosti větru uvedené na str. 41 u obr. 24! Obr. 23 Zóny větrné zátěže v Německu (zdroj: DIN EN :...) (Zatížení konstrukcí - Část 1-4: Obecná zatížení - Zatížení větrem) Pozn.: Mapa větrných oblastí v ČR je uvedena v ČSN EN

39 Dimenzování / projektování jímacích stožárů je založeno na výpočtech podle ČSN EN Odchylky jsou možné. Pro statické výpočty je možno si vyžádat technické specifikace našich komponent. Záruka DEHN + SÖHNE platí, pokud jsou zohledněny a dodrženy výše uvedené údaje a pokyny. 39

40 Tab. 10 Rychlosti nárazových větrů 40

41 Proto musí být jednotlivé komponenty jako např. jímací tyče, podpůrné trubky, trojnohé stojany atd. správně vybrány podle druhu stavby a s ohledem na rychlosti větrů. Při přímém upevnění jímacího hrotu resp, jímací tyče na podpůrnou trubku může sestava vydržet různé rychlosti větru. Musí být dodržen odpovídající způsob upevnění podpůrné trubky (viz obr. 24) ten je závazný i pro přídavné vně uložené vodiče HVI long (až 4 ks). K dispozici jsou následující varianty, při nichž je možné zvládnout odpovídající rychlosti větru: Varianta I (jímací hrot Ø 10 mm, L = 1000 mm) rychlost nárazového větru do 170 km/h (zóna větrné zátěže IV) Varianta II (jímací tyč Ø 22/16/10 mm, L = 2500 mm) rychlost nárazového větru do 142 km/h (zóna větrné zátěže II) Obr. 24 Rychlost větru varianty I a II při upevnění jímače na podpůrnou trubku 41

42 9. Checklist pro instalaci HVI Pokud je možno všechny otázky v níže uvedeném checklistu zodpovědět kladně, je možno vycházet ze správné montáže vodiče HVI. Checklist je k dispozici na v elektronické podobě. Checklist pro instalaci HVI Adresa objektu: Jméno: Zodpovědná osoba: Adresa: Telefon: Č. Otázka Vyhodnocení ANO NE 1 Je celý objekt v ochranném prostoru oddálené jímací soustavy? 2 Byl předložen výpočet dostatečné vzdálenosti s? (Svody až k zemnicí soustavě, ostrovní řešení s napojením na stávající vnější hromosvod nebo na rovinu potenciálového vyrovnání na úrovni střechy) 3 Byla pro instalaci vodiče HVI dodržena firmou DEHN + SÖHNE specifikovaná max. dostatečná vzdálenost s s ohledem na ekvivalentní izolační vzdálenost? vodič HVI light / DEHNcon H s 0,45 m (vzduch) s 0,9 m ve stav. hmotách vodič HVI s 0,75 m (vzduch) s 1,5 m ve stav. hmotách vodič HVI power s 0,9 m (vzduch) s 1,8 m ve stav. hmotách 4 Je v oblasti koncovky vždy dodržena vypočtená dostatečná vzdálenost s (fiktivní klec)? 5 Je podpůrná trubka a příp. PA svorka koncovky vždy korektně spojena pouze s potenciálovým vyrovnáním / rovinou potenciálového vyrovnání budovy? 6 Je u paralelně vedených vodičů HVI dodržen min. odstup 0,2 m a připojení je na protilehlé svody? 7 Je dodržen minimální poloměr ohybu? vodič HVI light (tmavě šedý plášť) 200 mm vodič HVI (černý plášť) 200 mm vodič HVI (šedý plášť) 230 mm vodič HVI power (černý plášť) 270 mm 8 Je svorka PA u koncovky vždy v kontaktu s polovodivým černým (ne šedým) pláštěm? 9 Byly při instalaci vodiče HVI v Ex-zónách dodrženy doplňující instrukce montážního návodu DEHN č. publ. 1501? Formulář DEHN č. 2848/0815/CZ Místo Datum Firma Podpis ověřující osoby Obr. 25 Checklist 42

43 43
