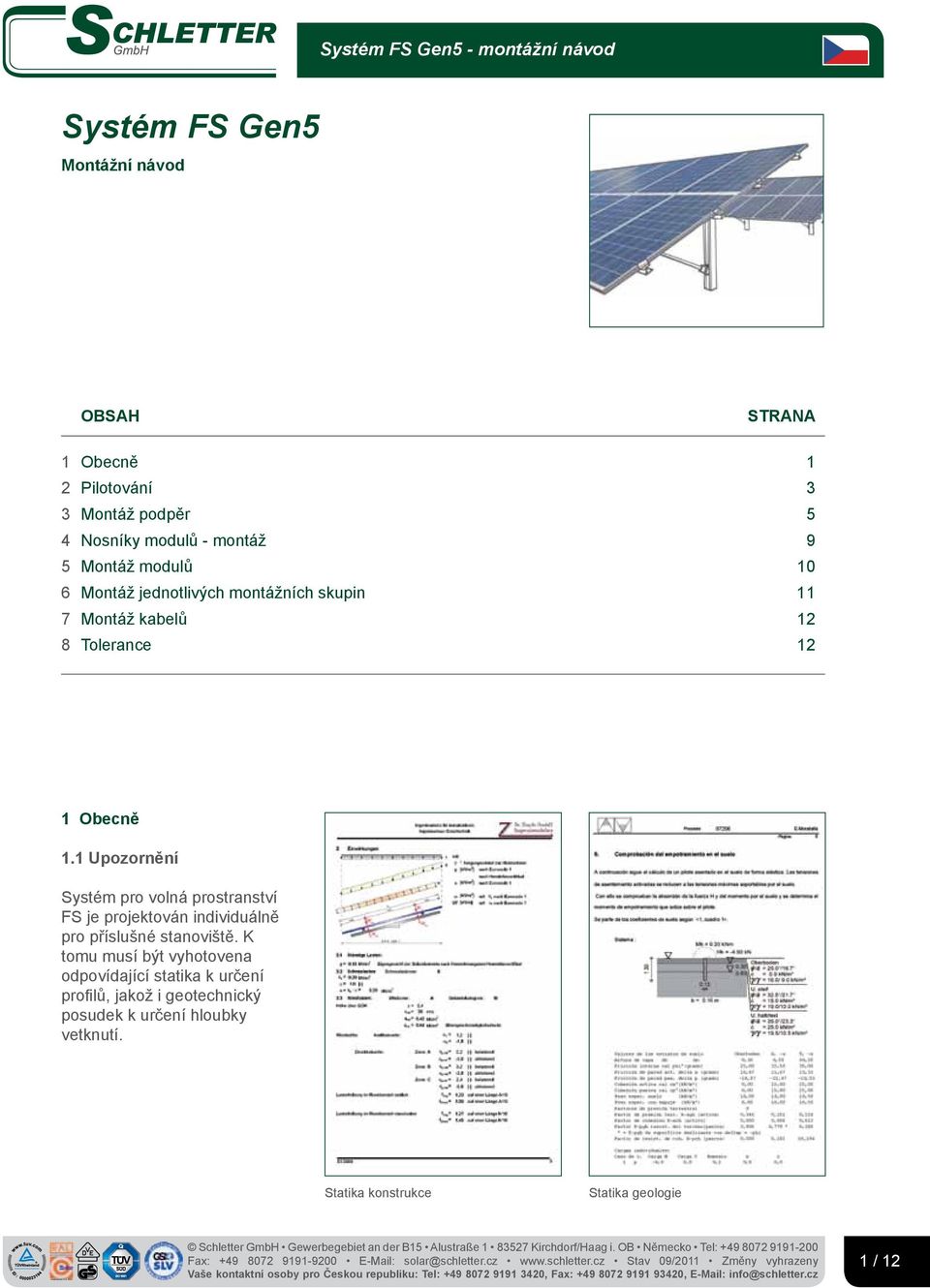

1 Systém FS Gen5 Montážní návod OBSAH STRANA 1 Obecně 1 2 Pilotování 3 3 Montáž podpěr 5 4 Nosníky modulů - montáž 9 5 Montáž modulů 10 6 Montáž jednotlivých montážních skupin 11 7 Montáž kabelů 12 8 Tolerance 12 1 Obecně 1.1 Upozornění Systém pro volná prostranství FS je projektován individuálně pro příslušné stanoviště. K tomu musí být vyhotovena odpovídající statika k určení profi lů, jakož i geotechnický posudek k určení hloubky vetknutí. Statika konstrukce Statika geologie 1 / 12

1 Upozornění Systém pro volná prostranství FS je projektován individuálně pro příslušné stanoviště.

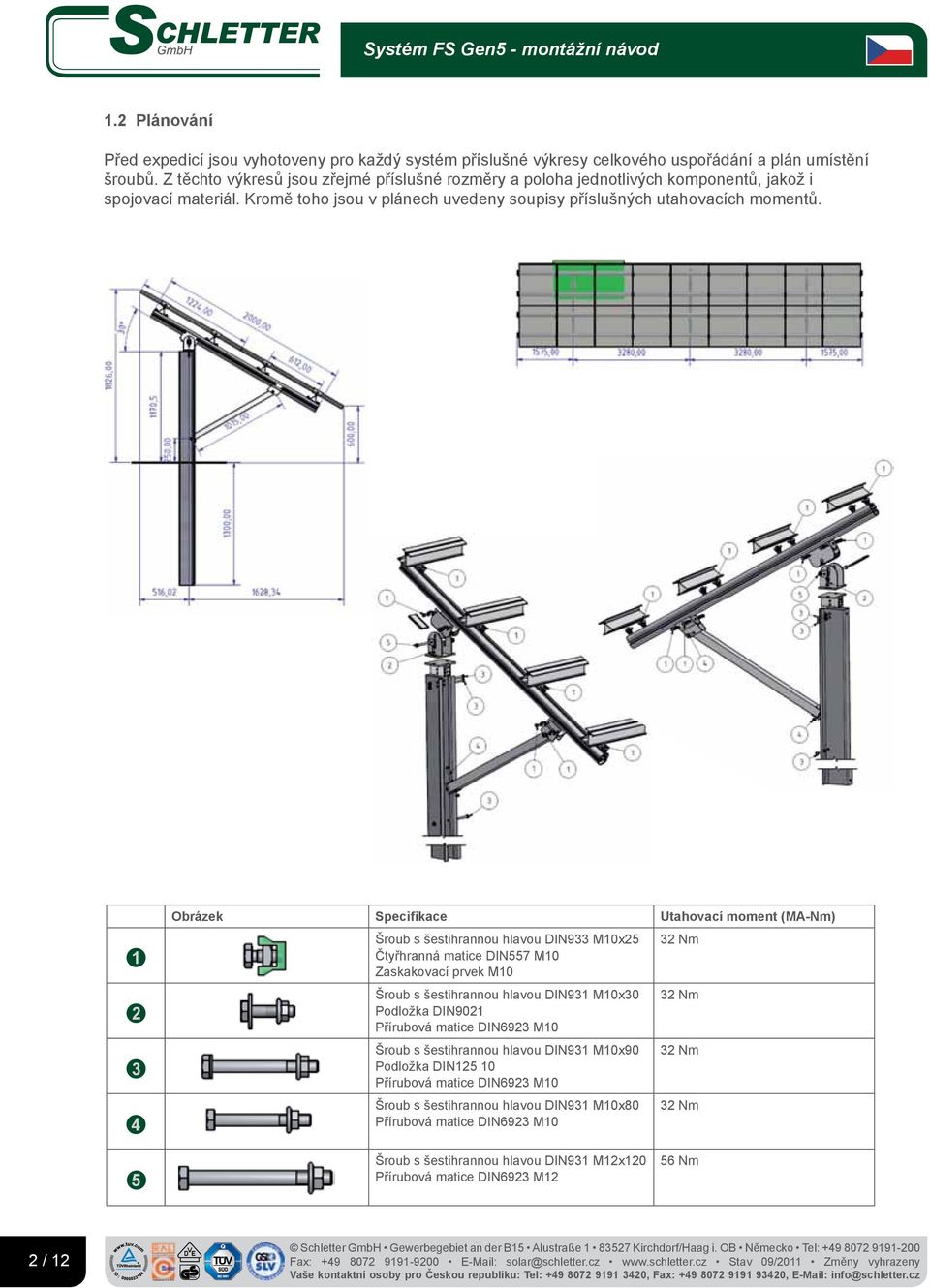

2 1.2 Plánování Před expedicí jsou vyhotoveny pro každý systém příslušné výkresy celkového uspořádání a plán umístění šroubů. Z těchto výkresů jsou zřejmé příslušné rozměry a poloha jednotlivých komponentů, jakož i spojovací materiál. Kromě toho jsou v plánech uvedeny soupisy příslušných utahovacích momentů Obrázek Specifikace Utahovací moment (MA-Nm) Šroub s šestihrannou hlavou DIN933 M10x25 32 Nm Čtyřhranná matice DIN557 M10 Zaskakovací prvek M10 Šroub s šestihrannou hlavou DIN931 M10x30 32 Nm Podložka DIN9021 Přírubová matice DIN6923 M10 Šroub s šestihrannou hlavou DIN931 M10x90 32 Nm Podložka DIN Přírubová matice DIN6923 M10 Šroub s šestihrannou hlavou DIN931 M10x80 Přírubová matice DIN6923 M10 32 Nm 5 Šroub s šestihrannou hlavou DIN931 M12x120 Přírubová matice DIN6923 M12 56 Nm 2 / 12

1 2 3 4 Obrázek Specifikace Utahovací moment (MA-Nm) Šroub s šestihrannou hlavou DIN933 M10x25 32 Nm Čtyřhranná matice DIN557 M10 Zaskakovací prvek M10 Šroub s šestihrannou hlavou DIN931 M10x30 32 Nm

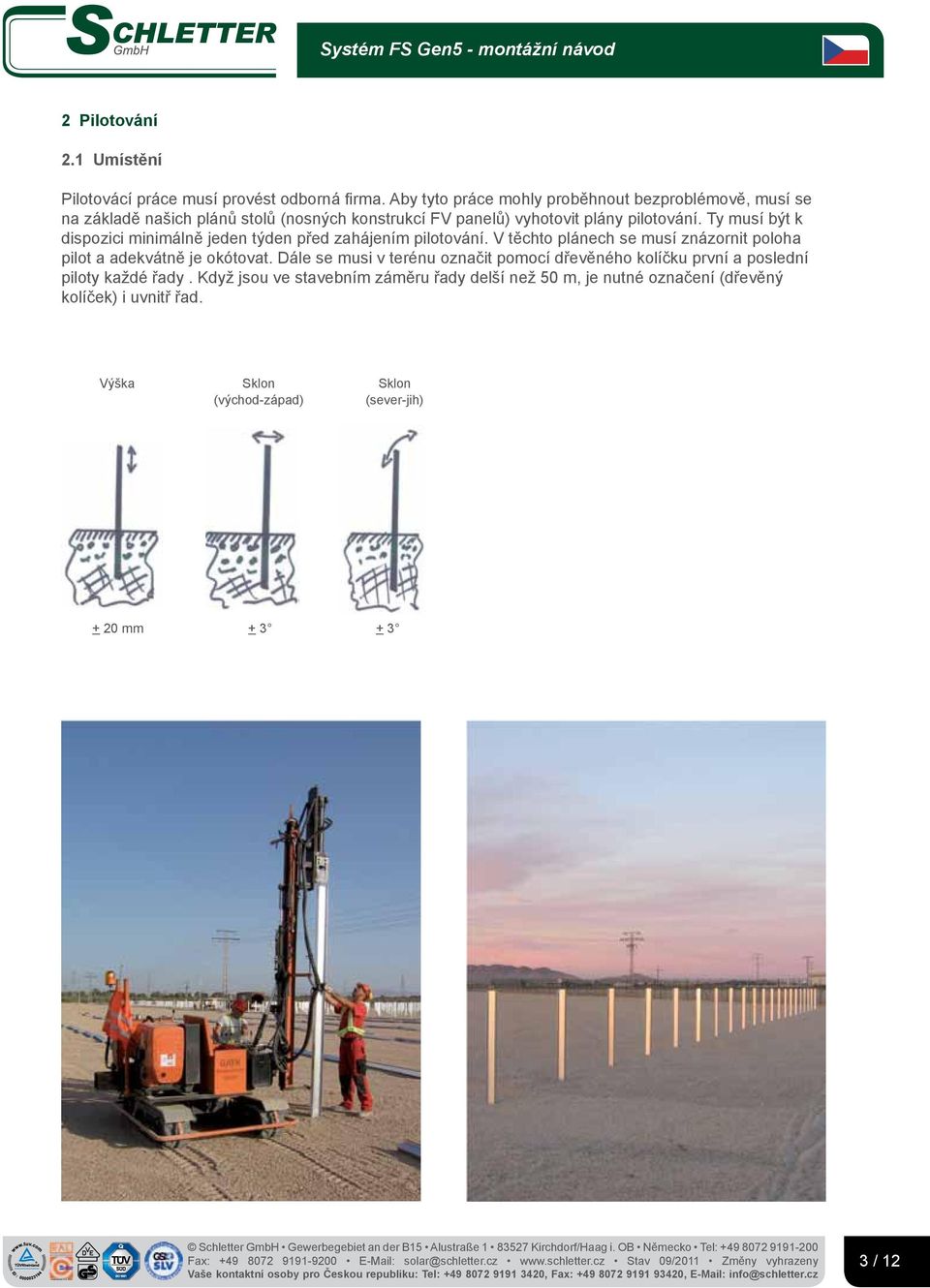

3 2 Pilotování 2.1 Umístění Pilotovácí práce musí provést odborná fi rma. Aby tyto práce mohly proběhnout bezproblémově, musí se na základě našich plánů stolů (nosných konstrukcí FV panelů) vyhotovit plány pilotování. Ty musí být k dispozici minimálně jeden týden před zahájením pilotování. V těchto plánech se musí znázornit poloha pilot a adekvátně je okótovat. Dále se musi v terénu označit pomocí dřevěného kolíčku první a poslední piloty každé řady. Když jsou ve stavebním záměru řady delší než 50 m, je nutné označení (dřevěný kolíček) i uvnitř řad. Výška Sklon (východ-západ) Sklon (sever-jih) + 20 mm / 12

Ty musí být k dispozici minimálně jeden týden před zahájením pilotování. V těchto plánech se musí znázornit poloha pilot a adekvátně je okótovat.

4 2.2 Pilotování do nepříznivé základové půdy a) Nápadné profi ly půdního vzorku musí být zřetelně označeny a v pilotovacím plánu zachyceny. b) Nesrovnalosti při pilotování, které můžou negativně ovlivnit držení pilot (např. šikmá poloha, povolování s následným, náhlým růstem rychlosti vnikání, rychlá rychlost vnikání piloty při vhánění apod.), se musí zaznamenat. c) Všechny opatření při pilotování odchylující se od údajů musí být fi rmou Schletter odsouhlaseny. d) Kdyby nečekané překážky, které se objeví při pilotování (bloky, rostlá pevná hornina) blokovaly práci, musí se postupovat následovně: předvrtat až k zamýšlené hloubce vetknutí, když je to možné, vrtaný otvor vysát. V opačném případě by se měla vrtanina, která zůstane ve vyvrtaném otvoru adekvátně zhutnit. vyvrtaný otvor by měl být po vrstvách vyplněn dusaným betonem třídy C16/20 a zhutněn. pilota by měla být v návaznosti neprodleně zaražena. 2.3 Úprava po pilotování Po pilotování se musí vrchní část pilot natřít základní barvou se zinkovým prachem (cca 3 cm). Pozor Jen speciální barva (základní barva se zinkovým prachem) dodá požadovanou ochranu a je normována. Jednoduché zinkové spreje neumožňují žádnou dlouhodobou ochranu. 4 / 12

šikmá poloha, povolování s následným, náhlým růstem rychlosti vnikání, rychlá rychlost vnikání piloty při vhánění apod.), se musí zaznamenat.

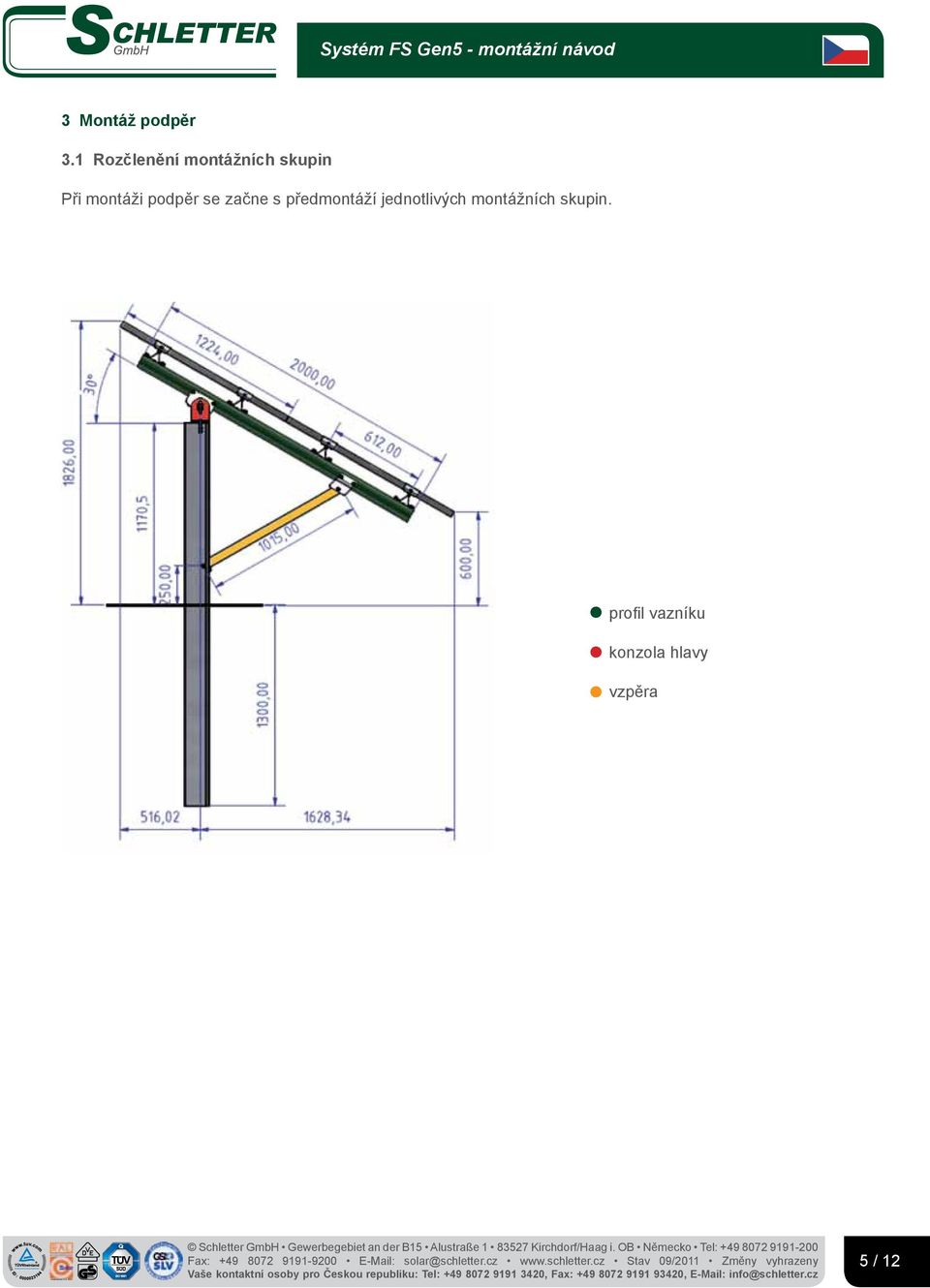

5 3 Montáž podpěr 3.1 Rozčlenění montážních skupin Při montáži podpěr se začne s předmontáží jednotlivých montážních skupin. profi l vazníku konzola hlavy vzpěra 5 / 12

6 Ve výkresu celkového uspořádání jsou jednotlivé stavební díly znázorněny v řezu a označeny jménem. V kusovníku nad hlavičkou výkresu jsou uvedeny počty dílů pro jeden stůl (odpovídajíc výkresu) a opatřeny číslem položky. Tímto mohou být přiřazeny všechny pozice jak na dodacím listě, tak také na detailním výkresu. Příklad: Přehledový plán 6 / 12

V kusovníku nad hlavičkou výkresu jsou uvedeny počty dílů pro jeden stůl (odpovídajíc

7 Ve výkresu šroubů jsou znázorněny všechny montážní skupiny v explosivním výkresu. Dále jsou všechny šroubové spoje označeny čísly. V tabulce nad hlavičkou jsou znázorněny všechny jednotlivé spoje s vykázaným kroutícím momentem Obrázek Specifikace Utahovací moment (MA-Nm) Šroub s šestihrannou hlavou DIN933 M10x25 32 Nm Čtyřhranná matice DIN557 M10 Zaskakovací prvek M10 Šroub s šestihrannou hlavou DIN931 M10x30 32 Nm Podložka DIN9021 Přírubová matice DIN6923 M10 Šroub s šestihrannou hlavou DIN931 M10x90 32 Nm Podložka DIN Přírubová matice DIN6923 M10 Šroub s šestihrannou hlavou DIN931 M10x80 Přírubová matice DIN6923 M10 32 Nm 5 Šroub s šestihrannou hlavou DIN931 M12x120 Přírubová matice DIN6923 M12 56 Nm Příklad: Plán šroubů a detailní plán 7 / 12

8 3.2 Montáž jednodtlivých komponentů Příklad distanční pouzdro hlava základu úchytka hlavy límec základu Možnosti nastavení Po předmontáži montážních celků podpěr na zaraženém profi lu, se můžou jednotlivé konstrukční díly nastavit, tak že jsou při montáži nosníků modulů vytvořeny ploché roviny. Nastavení stavebních dílů musí být provedeno velmi přesně, aby později nedocházelo k žádným napětím v modulu. 8 / 12

jednotlivé konstrukční díly nastavit, tak že jsou při montáži nosníků modulů vytvořeny ploché roviny.

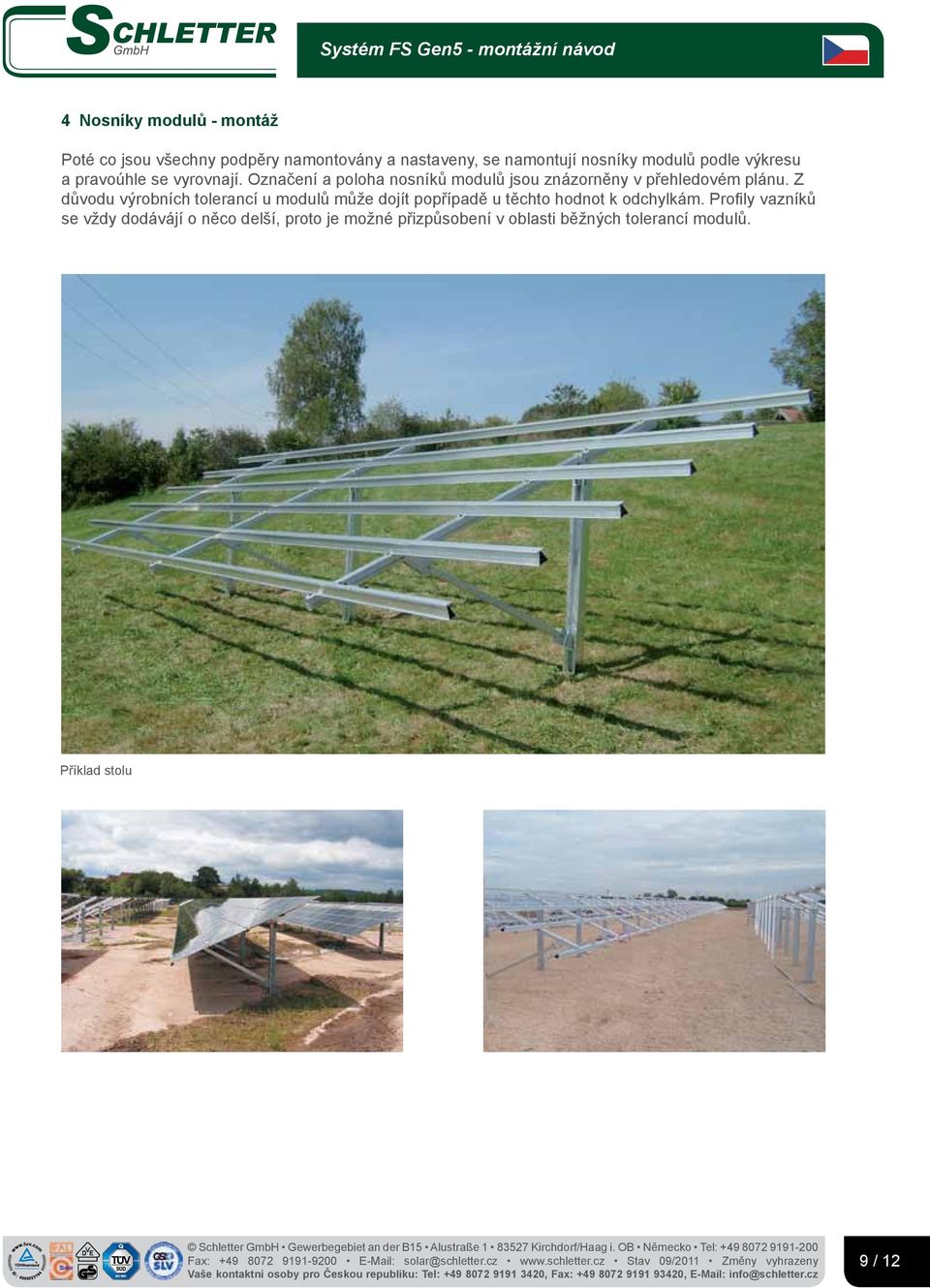

9 4 Nosníky modulů - montáž Poté co jsou všechny podpěry namontovány a nastaveny, se namontují nosníky modulů podle výkresu a pravoúhle se vyrovnají. Označení a poloha nosníků modulů jsou znázorněny v přehledovém plánu. Z důvodu výrobních tolerancí u modulů může dojít popřípadě u těchto hodnot k odchylkám. Profi ly vazníků se vždy dodávájí o něco delší, proto je možné přizpůsobení v oblasti běžných tolerancí modulů. Příklad stolu 9 / 12

Z důvodu výrobních tolerancí u modulů může dojít popřípadě u těchto hodnot k odchylkám.

10 5 Montáž modulů Moduly jsou montovány podle výkresu s dodanými úchyty pro upevnění modulů. Šrouby M8 svorek musí být utáhnuty předpětím 15 Nm. 10 / 12

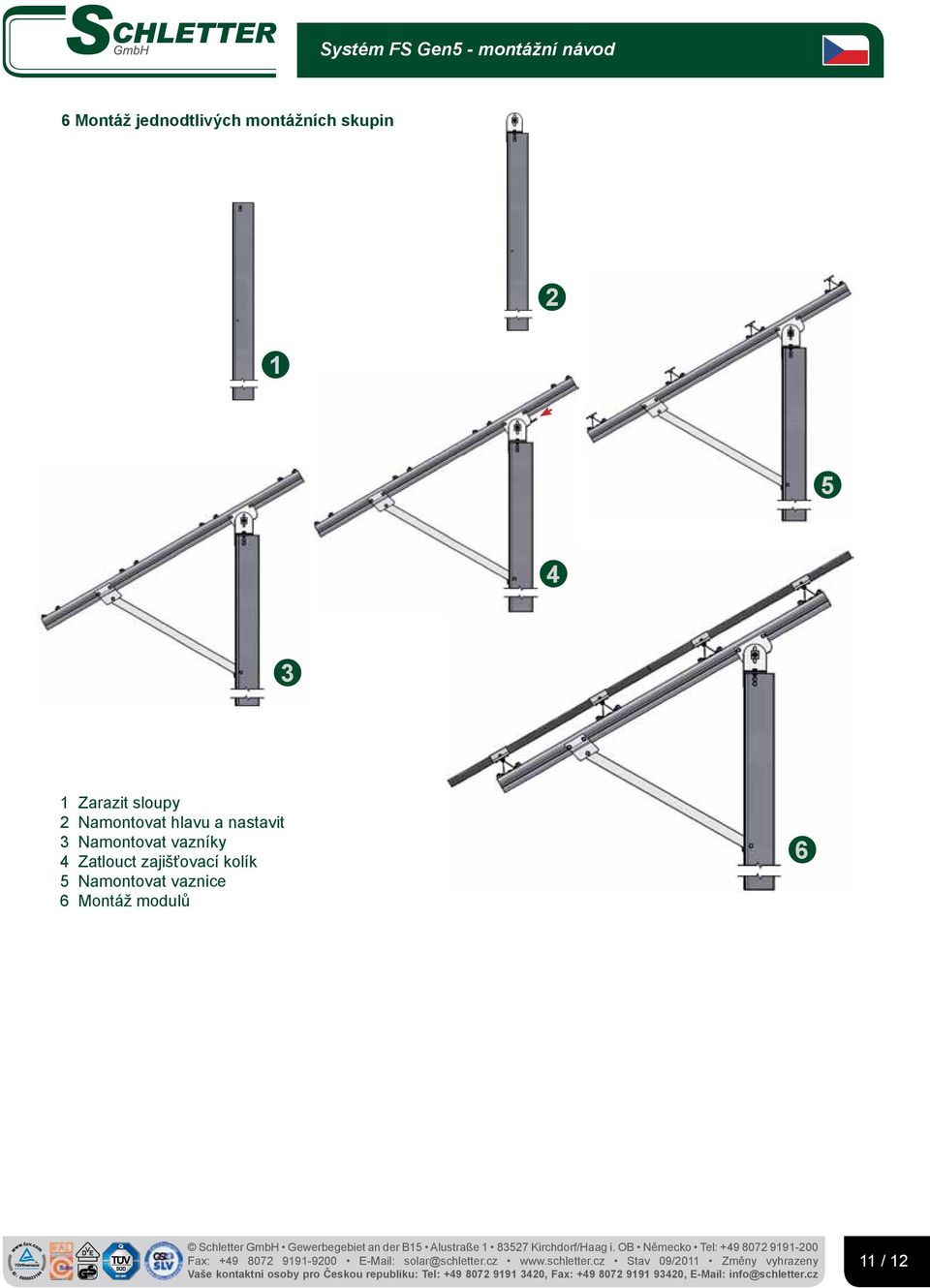

11 6 Montáž jednodtlivých montážních skupin Zarazit sloupy 2 Namontovat hlavu a nastavit 3 Namontovat vazníky 4 Zatlouct zajišťovací kolík 5 Namontovat vaznice 6 Montáž modulů 6 11 / 12

12 7 Montáž kabelů Rychlá jednoduchá montáž Materiál PA Vysoká odolnost proti ultrafi alovému záření Optimalizované kabelové kanály Perfektní ochrana hran Vysoká rázová houževnatost Chrání Vaše kabely U většiny instalací se kabely upevňují jednoduchými kabelovými vázacími páskami. Tyto pásky především ve slunných zemích velmi rychle křehnou. Kabely často již po dvou letech visí z profi lů. Následky jsou škody způsobené vodou v konektorech, uvolněné spoje působením větru na kabely. Pro uložení Vašich kabelů Vám nabízíme kabelové kanály, které je možno jednoduše a rychle upevnit na našich profi lech. Samozřejmě Vám k tomu nabízíme pro konce profi lů odpovídající ochranu hran. 8 Tolerance Montážní konstrukce fi rmy Schletter pro volné plochy jsou dimenzovány přímo pro působení větru a sněhu na stanovišti. Ve smyslu hospodárnosti jsou jednotlivé komponenty při tom využity až k únosnosti materiálu. Proto musí být stoly montovány s vysokou precizností. Při významných odchylkách od montážních plánů se ze statického hlediska můžou vyskytnou nadměrná namáhání. Proto je dodržení těchto uvedených tolerancí podstatné pro stabilitu. rozpětí polí boční přesah horní spoj vazníku dolní spoj vazníku rozpětí polí ± 50 mm boční přesah vazníc ± 30 mm spodní spoj vazníku ± 20 mm horní spoj vazníku ± 20 mm vzdálenost hrany modulu od vnitřní stěny úchytu - 2 mm Veškeré odchylky se musí konzultovat s firmou Schletter! Schletter GmbH, 2011, I400125CZ, V3 12 / 12

Následky jsou škody způsobené vodou v konektorech, uvolněné spoje působením větru na kabely.
